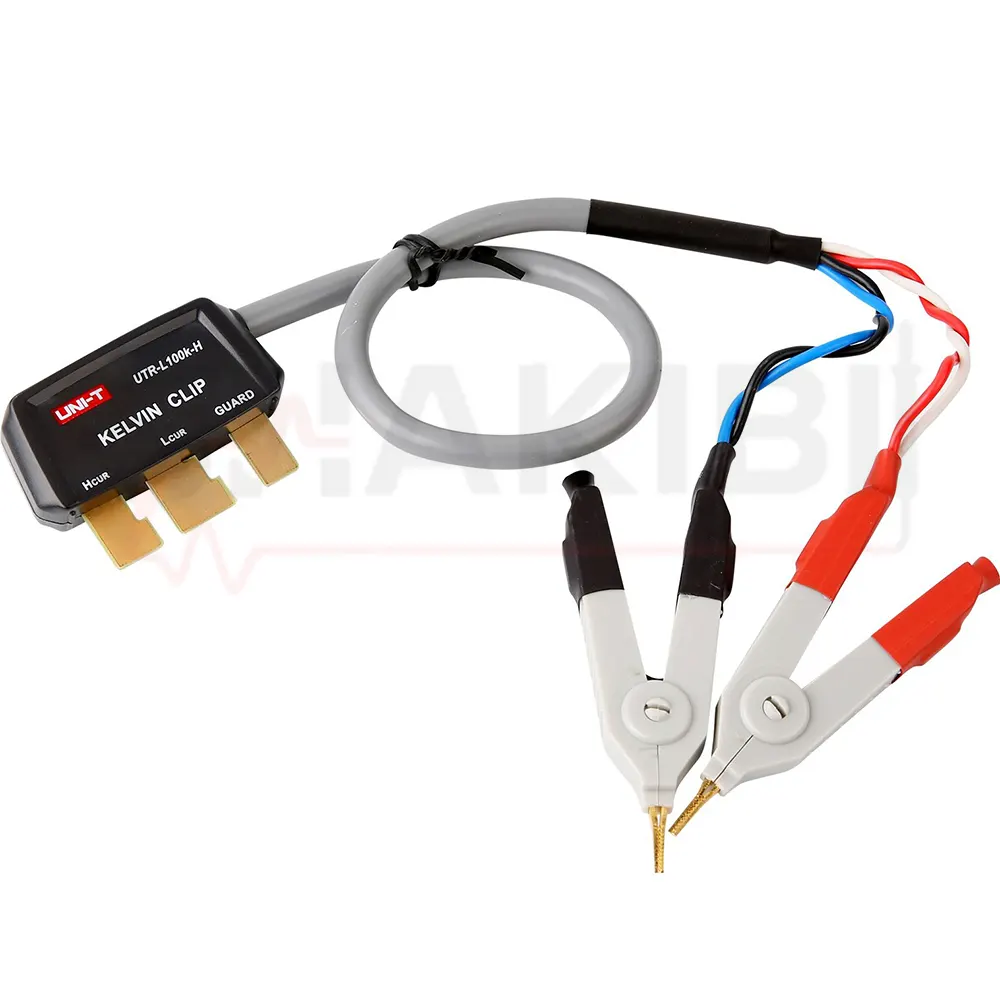

پراب یدکی کلوین برای LCR متر یونیتی مدل UNIT UTR-L100k-H

معرفی و کاربردهای پراب کلوین LCR متر UNI-T UTR-L100K-H:

پراب کلوین UNI-T UTR-L100K-H یک پراب اندازه گیری چهار سیمه (Kelvin 4-Wire) است که برای انجام اندازه گیری های دقیق با LCR مترهای حرفه ای طراحی شده است. این پراب با جدا کردن مسیر اعمال جریان از مسیر اندازه گیری ولتاژ، تاثیر مقاومت کابل ها و مقاومت نقاط اتصال را تا حد زیادی از نتیجه اندازه گیری حذف می کند و به همین دلیل برای اندازه گیری قطعات کم مقاومت و حساس مناسب است. UTR-L100K-H با LCR مترهای سری UNI-T UT622 سازگار بوده و از فرکانس تست تا 100 کیلوهرتز پشتیبانی می کند.

این پراب برای اندازه گیری دقیق پارامترهای قطعات الکترونیکی مانند مقاومت، خازن و سلف، به ویژه در قطعات کوچک و حساس، کاربرد دارد. استفاده از ساختار چهار سیمه باعث می شود خطاهای ناشی از مقاومت سیم ها و اتصالات در اندازه گیری های دقیق کاهش پیدا کند و نتیجه قابل اعتماد تری به دست آید. این ویژگی، پراب UTR-L100K-H را برای آزمایشگاه های الکترونیک، واحدهای تحقیق و توسعه، خطوط تولید و کنترل کیفیت، تعمیر و نگهداری تجهیزات الکترونیکی و تست قطعات با LCR متر مناسب می کند.

همچنین این پراب در بررسی قطعاتی مانند سلف ها، ترانسفورماتورها، خازن ها و مقاومت های کم مقدار در فرآیندهای کنترل کیفیت و عیب یابی کاربرد دارد. طراحی چهار ترمیناله آن به خصوص زمانی اهمیت دارد که دقت اندازه گیری در محدوده مقاومت های بسیار پایین و اندازه گیری های حساس اهمیت داشته باشد. سازگاری اصلی این مدل با UNI-T UT622A، UT622C و UT622E است؛ با این حال، در UT622A استفاده از آن به صورت آپشنال بوده و برای UT622C و UT622E به عنوان پراب سازگار و استاندارد معرفی شده است.

ویژگی ها و مزایای پراب کلوین LCR متر UNI-T UTR-L100K-H:

• اندازه گیری چهار سیمه Kelvin برای دقت بالا

پراب UTR-L100K-H از ساختار چهار ترمیناله Kelvin استفاده می کند. در این روش، مسیر اعمال جریان و مسیر اندازه گیری از یکدیگر جدا هستند و تاثیر مقاومت کابل و مقاومت تماس در نتیجه اندازه گیری کاهش پیدا می کند. این ویژگی به خصوص در اندازه گیری مقاومت های بسیار پایین اهمیت زیادی دارد.

• مناسب برای اندازه گیری مقاومت های بسیار پایین

ساختار Kelvin این پراب امکان اندازه گیری دقیق قطعات کم مقاومت، حتی در محدوده میلی اهم، را فراهم می کند و برای کاربردهای آزمایشگاهی، کنترل کیفیت و تست قطعات الکترونیکی مناسب است.

• پشتیبانی از فرکانس تست تا 100 کیلوهرتز

پشتیبانی از فرکانس تست تا 100kHz باعث می شود این پراب با LCR مترهای حرفه ای سری UT622 هماهنگ باشد و برای اندازه گیری قطعات مختلف در شرایط تست گوناگون عملکرد مناسبی داشته باشد.

• سازگاری با LCR مترهای سری UNI-T UT622

این پراب برای استفاده با مدل های UNI-T UT622A، UT622C و UT622E طراحی شده است. در مدل های UT622C و UT622E به عنوان پراب استاندارد و در UT622A به صورت لوازم جانبی آپشنال قابل استفاده است.

• کاهش خطای ناشی از کابل و نقاط اتصال

یکی از مهم ترین مزایای UTR-L100K-H، کاهش تاثیر مقاومت سیم ها و مقاومت محل اتصال پراب به قطعه است. به همین دلیل نتیجه اندازه گیری در تست های حساس و دقیق، قابل اعتمادتر خواهد بود.

• مناسب برای تست قطعات الکترونیکی مختلف

این پراب برای اندازه گیری و بررسی پارامترهای قطعاتی مانند مقاومت ها، خازن ها، سلف ها و سایر قطعات الکترونیکی مورد استفاده با LCR متر کاربرد دارد.

• مناسب برای کنترل کیفیت و خطوط تولید

دقت اندازه گیری و سازگاری با تجهیزات حرفه ای، این پراب را برای تست قطعات در خطوط تولید و فرآیندهای کنترل کیفیت تجهیزات الکترونیکی مناسب می کند.

• مناسب برای آزمایشگاه و تحقیق و توسعه

در آزمایشگاه های الکترونیک و واحدهای تحقیق و توسعه، اندازه گیری دقیق قطعات و مواد اهمیت زیادی دارد. ساختار چهار سیمه این پراب امکان انجام اندازه گیری های دقیق تر را در چنین محیط هایی فراهم می کند.

• طراحی مناسب برای استفاده حرفه ای و طولانی مدت

این پراب با طول کلی حدود 580 میلی متر و کابل 350 میلی متری، آزادی عمل مناسبی هنگام اتصال به قطعات و تجهیزات فراهم می کند و برای استفاده در محیط های کاری حرفه ای طراحی شده است.

• کاهش خطا و افزایش قابلیت اعتماد نتایج

ترکیب ساختار چهار سیمه، پشتیبانی از فرکانس تست تا 100 کیلوهرتز و سازگاری با LCR مترهای حرفه ای UNI-T، باعث می شود UTR-L100K-H گزینه ای مناسب برای کاربرانی باشد که دقت اندازه گیری در تست قطعات الکترونیکی برای آن ها اهمیت بالایی دارد.

کاربردها و مناسب برای چه کسانی است؟

پراب کلوین LCR متر UNI-T UTR-L100K-H برای اندازه گیری دقیق پارامترهای الکتریکی قطعات مختلف، به ویژه قطعات کم مقاومت و حساس، طراحی شده است. ساختار چهار سیمه Kelvin باعث کاهش تاثیر مقاومت سیم ها و اتصالات شده و دقت اندازه گیری را در کاربردهای تخصصی افزایش می دهد.

کاربردهای پراب UNI-T UTR-L100K-H:

1. اندازه گیری دقیق مقاومت، ظرفیت خازن و اندوکتانس قطعات الکترونیکی

2. تست مقاومت های بسیار پایین و قطعات حساس با دقت بالاتر

3. اندازه گیری قطعات SMD و قطعات کوچک الکترونیکی

4. تست و عیب یابی بردهای الکترونیکی و قطعات مونتاژشده

5. استفاده در فرآیندهای کنترل کیفیت و تست قطعات در خطوط تولید

6. انجام اندازه گیری های دقیق در آزمایشگاه های الکترونیک و برق

7. استفاده در واحدهای تحقیق و توسعه (R&D) برای بررسی و تحلیل قطعات

8. تست قطعات الکترونیکی در مراکز تعمیرات تخصصی و کارگاه های فنی

این پراب مناسب چه کسانی است؟

پراب UNI-T UTR-L100K-H برای مهندسان برق و الکترونیک، تکنسین های تعمیرات برد، کارشناسان کنترل کیفیت، متخصصان تحقیق و توسعه، تکنسین های خطوط تولید تجهیزات الکترونیکی، کاربران آزمایشگاهی و مراکز تعمیرات تخصصی مناسب است. همچنین کاربرانی که با LCR مترهای سری UNI-T UT622 کار می کنند و به اندازه گیری دقیق قطعات الکترونیکی، به ویژه مقاومت های پایین و قطعات SMD، نیاز دارند، می توانند از این پراب به عنوان یک ابزار تخصصی و کاربردی استفاده کنند.

مقایسه پراب کلوین UNI-T UTR-L100K-H با مدل های مشابه:

پراب UNI-T UTR-L100K-H در مقایسه با پراب های معمولی دو سیمه، به دلیل استفاده از ساختار چهار سیمه Kelvin، برای اندازه گیری های دقیق تر و به ویژه مقاومت های بسیار پایین گزینه مناسب تری است؛ زیرا تاثیر مقاومت کابل و مقاومت تماس را در نتیجه اندازه گیری کاهش می دهد. این مدل برای LCR مترهای سری UNI-T UT622 طراحی شده و از فرکانس تست تا 100 کیلوهرتز پشتیبانی می کند. در مقایسه با پراب های کلوین SMD مانند UTR-L100K-S، مدل UTR-L100K-H برای اتصال چهار سیمه و اندازه گیری عمومی قطعات مختلف مناسب تر است، در حالی که مدل SMD برای قطعات بسیار کوچک و تست مستقیم قطعات SMD طراحی شده است. همچنین در مقایسه با پراب های گیره ای معمولی مانند UTR-002، مدل UTR-L100K-H دقت بالاتری در اندازه گیری های حساس و کم مقاومت ارائه می دهد، اما UTR-002 برای اتصال ساده تر به قطعات و کاربردهای عمومی مناسب تر است. بنابراین اگر هدف شما اندازه گیری دقیق با LCR مترهای حرفه ای سری UT622 و کاهش خطاهای ناشی از سیم و اتصال است، UTR-L100K-H انتخاب مناسب تری خواهد بود.

راهنمای خرید پراب کلوین LCR متر؛ چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب پراب مناسب LCR متر، ابتدا باید سازگاری آن با دستگاه خود را بررسی کنید. پراب UNI-T UTR-L100K-H به طور ویژه برای LCR مترهای سری UNI-T UT622 طراحی شده است؛ بنابراین در هنگام خرید باید مدل LCR متر و نوع اتصال آن با مشخصات پراب مطابقت داشته باشد.

اگر هدف شما اندازه گیری دقیق مقاومت، ظرفیت خازن و اندوکتانس، به خصوص در قطعات کم مقاومت و حساس است، مدل چهار سیمه Kelvin انتخاب مناسبی محسوب می شود. این ساختار با جدا کردن مسیر اعمال جریان و اندازه گیری ولتاژ، تاثیر مقاومت سیم ها و نقاط اتصال را کاهش می دهد.

همچنین اگر با قطعات SMD و قطعات بسیار کوچک کار می کنید، باید به شکل و نوع نوک پراب توجه داشته باشید. برای کاربردهای عمومی تر و اندازه گیری قطعات مختلف، UTR-L100K-H گزینه ای کاربردی است؛ اما برای تست مستقیم قطعات بسیار ریز SMD، مدل هایی با نوک مخصوص SMD می توانند انتخاب مناسب تری باشند.

در نهایت، پیش از خرید، نوع اتصال، پشتیبانی LCR متر از اندازه گیری چهار سیمه، فرکانس تست موردنیاز و نوع قطعاتی را که قرار است اندازه گیری کنید بررسی کنید. اگر از LCR مترهای حرفه ای سری UNI-T UT622 استفاده می کنید و دقت اندازه گیری برایتان اهمیت دارد، UNI-T UTR-L100K-H انتخاب مناسبی برای کاربردهای تخصصی، آزمایشگاهی و کنترل کیفیت خواهد بود.

آموزش استفاده از پراب کلوین LCR متر UNI-T UTR-L100K-H:

1. ابتدا پراب UTR-L100K-H را به ورودی مخصوص LCR متر سازگار، مانند سری UNI-T UT622، متصل کنید.

2. قطعه موردنظر مانند مقاومت، خازن یا سلف را بین نوک های پراب قرار دهید و از اتصال صحیح چهار ترمینال مطمئن شوید.

3. در LCR متر، پارامتر موردنظر مانند مقاومت، ظرفیت خازن یا اندوکتانس و فرکانس تست را انتخاب کنید.

4. نوک های پراب را به صورت محکم و صحیح با پایه های قطعه تماس دهید تا اندازه گیری پایدار انجام شود.

5. مقدار نمایش داده شده روی صفحه LCR متر را بخوانید و در صورت نیاز، نتیجه اندازه گیری را ثبت یا تحلیل کنید.

برای اندازه گیری دقیق تر، نوک های پراب و محل اتصال قطعه را تمیز نگه دارید و از وارد کردن فشار بیش از حد به قطعات کوچک SMD خودداری کنید.

 سوالات متداول درباره پراب کلوین LCR متر UNI-T UTR-L100K-H

1. پراب UNI-T UTR-L100K-H برای چه دستگاه هایی مناسب است؟

این پراب برای استفاده با LCR مترهای سری UNI-T UT622 طراحی شده است و با مدل هایی مانند UT622A، UT622C و UT622E سازگاری دارد.

2. تفاوت پراب کلوین چهار سیمه با پراب های معمولی چیست؟

در پراب چهار سیمه Kelvin، مسیر اعمال جریان و مسیر اندازه گیری ولتاژ از یکدیگر جدا هستند. این طراحی باعث کاهش تاثیر مقاومت سیم ها و نقاط اتصال و افزایش دقت اندازه گیری می شود.

3. آیا این پراب برای اندازه گیری قطعات SMD مناسب است؟

بله، نوک های دقیق و طراحی مناسب آن امکان اندازه گیری قطعات کوچک و حساس، از جمله قطعات SMD، را فراهم می کند.

4. پراب UTR-L100K-H چه پارامترهایی را اندازه گیری می کند؟

این پراب به همراه LCR متر سازگار برای اندازه گیری پارامترهایی مانند مقاومت، ظرفیت خازن و اندوکتانس قطعات الکترونیکی استفاده می شود.

5. حداکثر فرکانس تست این پراب چقدر است؟

پراب UNI-T UTR-L100K-H از فرکانس تست تا 100 کیلوهرتز پشتیبانی می کند و برای استفاده در اندازه گیری های تخصصی و آزمایشگاهی مناسب است.
