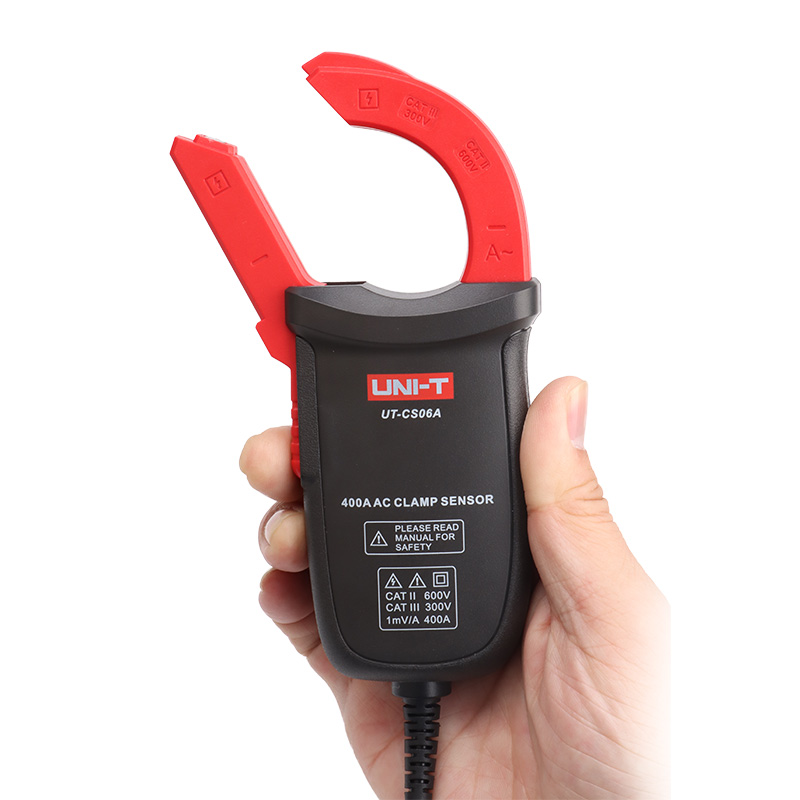

پراب جریان کلمپی یونیتی مدل UNI-T UT-CS06A

معرفی و کاربرد سنسور کلمپی جریان AC UNI-T UT-CS06A:

سنسور کلمپی جریان AC UNI-T UT-CS06A یک مبدل جریان حرفه ای برای اندازه گیری جریان متناوب تا 400 آمپر بدون نیاز به قطع مدار است. این سنسور با قرار گرفتن اطراف کابل یا هادی، جریان AC را دریافت کرده و از طریق خروجی 1mV/A به مولتی متر، دیتالاگر یا اسیلوسکوپ منتقل می کند. طراحی بدون نیاز به باتری، دهانه فک 28 میلی متری و کابل اتصال 1.1 متری، استفاده از آن را در محیط های صنعتی و تاسیسات الکتریکی آسان می کند.

این سنسور برای اندازه گیری جریان AC در تابلوهای برق، تجهیزات صنعتی، مدارهای الکتریکی، سیستم های تاسیساتی و پروژه های تعمیر و نگهداری کاربرد دارد. امکان اتصال به اسیلوسکوپ نیز به کاربر اجازه می دهد شکل موج جریان را بررسی و رفتار سیگنال را تحلیل کند. UNI-T UT-CS06A برای برقکاران، تکنسین های تعمیر و نگهداری، مهندسان برق و ابزار دقیق، تعمیرکاران تابلو برق و دانشجویان رشته برق که به اندازه گیری جریان بدون قطع مدار نیاز دارند، گزینه ای کاربردی محسوب می شود.

ویژگی ها و مزایای سنسور کلمپی جریان AC UNI-T UT-CS06A:

• اندازه گیری جریان AC تا 400 آمپر

سنسور UNI-T UT-CS06A امکان اندازه گیری جریان متناوب از 1 تا 400 آمپر را فراهم می کند و برای بررسی مدارهای الکتریکی، تجهیزات صنعتی و سیستم های تاسیساتی مناسب است.

• اندازه گیری بدون قطع مدار

با استفاده از طراحی کلمپی، سنسور بدون نیاز به جدا کردن سیم یا قطع مدار، اطراف هادی قرار می گیرد و جریان عبوری را اندازه گیری می کند. این ویژگی سرعت کار و ایمنی کاربر را افزایش می دهد.

• خروجی استاندارد 1mV/A

خروجی 1mV/A امکان اتصال سنسور به مولتی متر، دیتالاگر و اسیلوسکوپ های سازگار را فراهم می کند و جریان اندازه گیری شده را به سیگنال قابل پردازش برای دستگاه متصل تبدیل می کند.

• سازگاری با اسیلوسکوپ و مولتی متر True RMS

این سنسور می تواند در کنار تجهیزات اندازه گیری سازگار استفاده شود و اتصال آن به اسیلوسکوپ، امکان بررسی و مشاهده شکل موج جریان را برای تحلیل های تخصصی فراهم می کند.

• پشتیبانی از محدوده فرکانسی 50 تا 400 هرتز

پشتیبانی از این محدوده فرکانسی باعث می شود UT-CS06A برای بسیاری از کاربردهای برق صنعتی، تاسیسات الکتریکی و تجهیزات متناوب مناسب باشد.

• دهانه فک 28 میلی متری

فک کلمپی با دهانه حداکثر 28 میلی متر امکان قرارگیری اطراف انواع کابل ها و هادی های متداول را فراهم می کند و استفاده از سنسور را در کاربردهای مختلف آسان تر می سازد.

• بدون نیاز به باتری

طراحی Self-Powered باعث می شود سنسور برای عملکرد خود به باتری جداگانه نیاز نداشته باشد. این ویژگی هزینه و دردسر تعویض باتری را کاهش می دهد.

• کابل اتصال 1.1 متری

کابل نسبتاً بلند 1.1 متری، آزادی عمل بیشتری در هنگام اتصال سنسور به مولتی متر یا اسیلوسکوپ ایجاد می کند و برای کار در اطراف تابلوها و تجهیزات الکتریکی کاربردی است.

• طراحی مقاوم و ایمنی مناسب

این مدل دارای استاندارد ایمنی CAT III 300V / CAT II 600V است و با تحمل سقوط از ارتفاع 1 متر، برای استفاده روزمره در محیط های کاری مناسب طراحی شده است.

کاربردهای سنسور کلمپی جریان AC UNI-T UT-CS06A:

سنسور کلمپی UNI-T UT-CS06A برای اندازه گیری جریان متناوب در مدارهایی کاربرد دارد که اندازه گیری مستقیم جریان یا قطع مدار دشوار است. مهم ترین کاربردهای این سنسور عبارت اند از:

1. اندازه گیری جریان AC در تابلوهای برق و مدارهای صنعتی

2. بررسی جریان مصرفی تجهیزات و ماشین آلات الکتریکی

3. عیب یابی و تعمیر و نگهداری سیستم های برق

4. اندازه گیری جریان در کابل ها و هادی های الکتریکی

5. بررسی جریان مدارهای تاسیسات الکتریکی و ساختمانی

6. اتصال به اسیلوسکوپ برای مشاهده و تحلیل شکل موج جریان

7. استفاده در آزمایشگاه ها و پروژه های آموزشی برق

8. اندازه گیری جریان در فرآیندهای تست و کنترل تجهیزات الکتریکی

سنسور کلمپی UNI-T UT-CS06A مناسب چه کسانی است؟

این سنسور برای برقکاران صنعتی، تکنسین های تعمیر و نگهداری، مهندسان برق، کارشناسان ابزار دقیق، تعمیرکاران تابلوهای برق، تکنسین های تاسیسات، دانشجویان رشته برق و آزمایشگاه های الکترونیک و برق مناسب است. همچنین افرادی که به اندازه گیری جریان AC تا 400 آمپر بدون قطع مدار نیاز دارند و می خواهند سنسور را به مولتی متر یا اسیلوسکوپ متصل کنند، می توانند از UNI-T UT-CS06A به عنوان یک ابزار کمکی کاربردی برای اندازه گیری و عیب یابی استفاده کنند.

مقایسه سنسور کلمپی جریان AC UNI-T UT-CS06A با مدل های مشابه:

سنسور کلمپی UNI-T UT-CS06A در مقایسه با سنسورهای کلمپی جریان ساده، به دلیل قابلیت اندازه گیری جریان AC تا 400 آمپر، خروجی استاندارد 1mV/A و امکان اتصال به مولتی متر یا اسیلوسکوپ، انعطاف پذیری بیشتری برای تست و عیب یابی مدارهای الکتریکی دارد. دهانه فک 28 میلی متری، پشتیبانی از فرکانس 50 تا 400 هرتز و طراحی بدون نیاز به باتری، آن را به گزینه ای مناسب برای افزایش محدوده اندازه گیری مولتی متر تبدیل می کند. در مقایسه با مدل های فلکسی مانند UNI-T UT-CS09D، این مدل ظرفیت جریان کمتری دارد اما طراحی جمع وجورتر و فک ثابت آن برای کابل های معمولی مناسب تر است؛ در مقابل، مدل های فلکسی برای کابل های بسیار ضخیم و باس بارهای بزرگ کاربرد بیشتری دارند. بنابراین اگر هدف شما اندازه گیری جریان AC تا 400 آمپر با یک سنسور کوچک و قابل اتصال به مولتی متر یا اسیلوسکوپ است، UT-CS06A انتخاب مناسبی محسوب می شود

راهنمای خرید سنسور کلمپی جریان؛ چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب سنسور کلمپی مناسب، ابتدا باید حداکثر جریان موردنیاز خود را مشخص کنید. اگر قصد اندازه گیری جریان AC تا 400 آمپر را دارید، UNI-T UT-CS06A گزینه مناسبی است؛ این مدل بازه 1 تا 400 آمپر را پوشش می دهد و خروجی استاندارد 1mV/A برای اتصال به مولتی متر یا اسیلوسکوپ ارائه می کند.

در مرحله بعد، به نوع دستگاه اندازه گیری متصل شونده توجه کنید. UT-CS06A یک سنسور مستقل با نمایشگر نیست و مقدار اندازه گیری شده را از طریق خروجی خود به مولتی متر، دیتالاگر یا اسیلوسکوپ سازگار منتقل می کند؛ بنابراین پیش از خرید باید از سازگاری دستگاه خود با خروجی و مشخصات سنسور مطمئن شوید. همچنین دهانه فک 28 میلی متری را با قطر کابل یا هادی موردنظر مقایسه کنید.

اگر به قابلیت حمل آسان، عدم نیاز به باتری، اندازه گیری بدون قطع مدار و اتصال به تجهیزات اندازه گیری موجود نیاز دارید، UT-CS06A انتخاب مناسبی است. اما برای کابل های بسیار ضخیم یا جریان های بالاتر، بهتر است به سراغ سنسورهای فلکسی یا مدل هایی با ظرفیت اندازه گیری بیشتر بروید. در نهایت، محدوده فرکانسی 50 تا 400 هرتز و رده ایمنی CAT III 300V / CAT II 600V را با شرایط کاری خود تطبیق دهید تا مدل انتخابی از نظر فنی و ایمنی برای کاربرد شما مناسب باشد

آموزش استفاده از سنسور کلمپی جریان AC UNI-T UT-CS06A:

برای استفاده از سنسور کلمپی UNI-T UT-CS06A ابتدا از سازگاری مولتی متر، دیتالاگر یا اسیلوسکوپ با این سنسور و ورودی 1mV/A اطمینان حاصل کنید. این سنسور برای اندازه گیری جریان AC از 1 تا 400 آمپر طراحی شده و برای عملکرد خود به باتری نیاز ندارد.

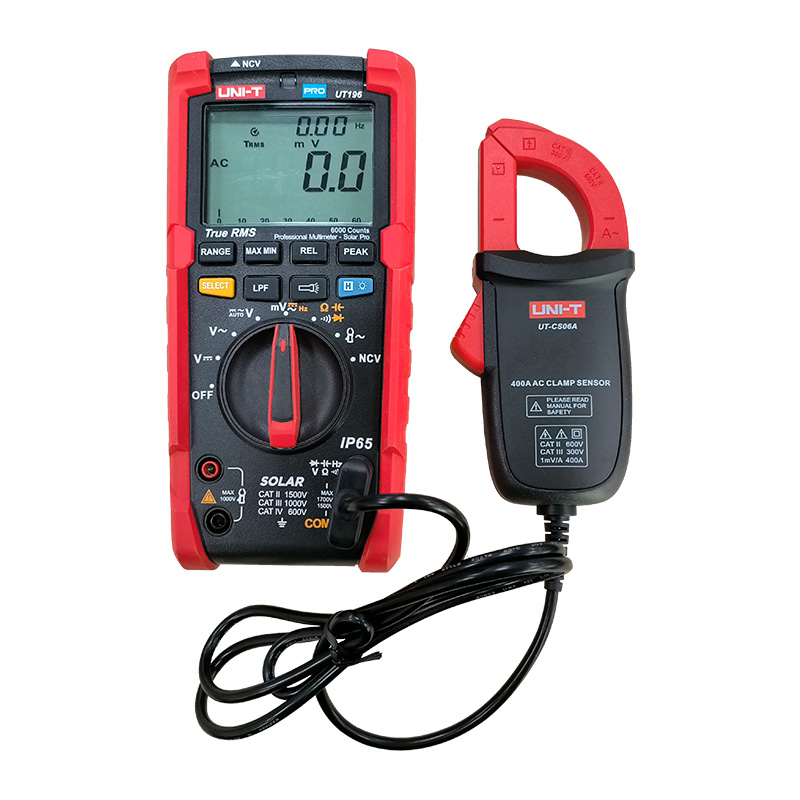

• اتصال سنسور به دستگاه اندازه گیری

فیش خروجی سنسور را به ورودی مناسب مولتی متر، دیتالاگر یا اسیلوسکوپ متصل کنید. دستگاه اندازه گیری باید با مشخصات خروجی سنسور سازگار باشد.

• انتخاب حالت مناسب روی دستگاه متصل

دستگاه اندازه گیری را روی حالت اندازه گیری جریان AC یا ورودی مناسب برای سنسور کلمپی تنظیم کنید. در صورت استفاده از اسیلوسکوپ، می توان شکل موج جریان را نیز مشاهده کرد.

• باز کردن فک کلمپ

فک سنسور را باز کرده و تنها یک هادی یا سیم جریان دار را داخل دهانه 28 میلی متری آن قرار دهید. برای اندازه گیری صحیح، نباید سیم های رفت و برگشت یا فاز و نول را هم زمان داخل فک قرار دهید؛ زیرا میدان های مغناطیسی آن ها می توانند یکدیگر را خنثی کنند.

• بستن فک و انجام اندازه گیری

پس از قرار گرفتن هادی در مرکز فک، فک را کاملاً ببندید. سنسور جریان عبوری را دریافت کرده و از طریق خروجی 1mV/A به دستگاه متصل منتقل می کند.

• مشاهده مقدار جریان

مقدار نمایش داده شده را روی مولتی متر یا دستگاه متصل مشاهده کنید. دقت نهایی اندازه گیری به مشخصات و عملکرد دستگاه اندازه گیری متصل نیز وابسته است.

• اتمام اندازه گیری

پس از پایان کار، ابتدا فک سنسور را از اطراف هادی خارج کرده و سپس در صورت نیاز کابل اتصال را از دستگاه اندازه گیری جدا کنید.

اقلام همراه سنسور کلمپی جریان AC UNI-T UT-CS06A:

در بسته بندی استاندارد UNI-T UT-CS06A، اقلام زیر ارائه می شود:

1. سنسور کلمپی جریان AC UNI-T UT-CS06A

2. کابل اتصال 1.1 متری

3. دفترچه راهنمای کاربر

سوالات متداول درباره سنسور کلمپی جریان AC UNI-T UT-CS06A

۱. سنسور UNI-T UT-CS06A چه نوع جریانی را اندازه گیری می کند؟
این سنسور برای اندازه گیری جریان متناوب AC از 1 تا 400 آمپر طراحی شده و امکان اندازه گیری جریان را بدون نیاز به قطع مدار فراهم می کند.

۲. آیا UT-CS06A به باتری نیاز دارد؟
خیر. این سنسور از نوع Self-Powered است و برای عملکرد خود به باتری جداگانه نیاز ندارد.

۳. آیا می توان سنسور UT-CS06A را به اسیلوسکوپ متصل کرد؟
بله. این مدل با اسیلوسکوپ های سازگار قابل استفاده است و از طریق خروجی 1mV/A امکان مشاهده و بررسی شکل موج جریان را فراهم می کند.

۴. حداکثر قطر کابل قابل اندازه گیری با این سنسور چقدر است؟
دهانه فک سنسور 28 میلی متر است؛ بنابراین کابل یا هادی موردنظر باید از نظر ابعاد در محدوده دهانه کلمپ قرار گیرد.

۵. آیا سنسور UNI-T UT-CS06A برای اندازه گیری جریان بدون قطع مدار مناسب است؟
بله. با قرار دادن یک هادی درون فک سنسور می توان جریان AC را بدون جدا کردن سیم یا قطع مدار اندازه گیری کرد.
