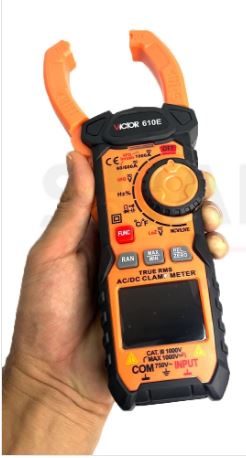

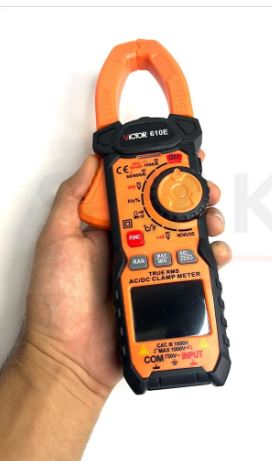

مولتی متر کلمپی ویکتور مدل VICTOR 610E

معرفی و کاربرد مولتی متر کلمپی VICTOR 610E

مولتی متر کلمپی VICTOR 610E یک ابزار چندمنظوره برای اندازه گیری و عیب یابی مدارهای الکتریکی در محیط های صنعتی، کارگاهی و تعمیرگاهی است. این دستگاه با فک کلمپی 40 میلی متری امکان اندازه گیری جریان AC و DC تا 1000 آمپر را فراهم می کند و برای بررسی جریان بدون نیاز به قطع مدار کاربرد دارد. پشتیبانی از True RMS، NCV، Auto Range، Data Hold، Inrush و VFD در کنار اندازه گیری ولتاژ، مقاومت، خازن، فرکانس و دما، آن را به گزینه ای مناسب برای طیف متنوعی از کارهای برق و تعمیرات تبدیل کرده است.

کاربردهای مولتی متر کلمپی VICTOR 610E:

• برق کاری و تعمیرات صنعتی

610E برای اندازه گیری جریان و ولتاژ در مدارهای صنعتی، تجهیزات الکتریکی و سیستم های توزیع برق کاربرد دارد و امکان بررسی جریان های بالا تا 1000 آمپر را فراهم می کند.

• عیب یابی تابلوهای برق

با استفاده از قابلیت کلمپ می توان جریان مدارها را بدون قطع سیم بررسی کرد. قابلیت NCV نیز برای تشخیص اولیه وجود ولتاژ در سیم ها و نقاط مختلف تابلو مفید است.

• بررسی موتورها و تجهیزات دارای درایو

قابلیت Inrush و VFD امکان بررسی جریان راه اندازی و سیگنال های مرتبط با درایوهای فرکانس متغیر را فراهم می کند و برای تکنسین های تعمیر و نگهداری کاربردی است.

• تست کابل و هادی های ضخیم

دهانه فک 40 میلی متری برای قرار دادن کابل ها و هادی های نسبتاً ضخیم مناسب است و اندازه گیری جریان را در بسیاری از مدارهای قدرت ساده تر می کند.

• عیب یابی قطعات و مدارهای الکتریکی

اندازه گیری مقاومت، ظرفیت خازنی و فرکانس در کنار تست دیود و پیوستگی، امکان بررسی اولیه قطعات و مسیرهای مدار را در تعمیرات فراهم می کند.

• اندازه گیری دمای تجهیزات

با استفاده از پراب دما، VICTOR 610E می تواند دما را در محدوده حدود 20- تا 1000 درجه سانتی گراد اندازه گیری کند و برای بررسی حرارت قطعات و تجهیزات مورد استفاده قرار گیرد.

• مناسب برای کار در محیط های کم نور

نمایشگر 6000 کانت با نور پس زمینه، خواندن مقادیر را در محیط های تاریک یا داخل تابلوهای برق آسان تر می کند. Data Hold نیز برای ثابت نگه داشتن مقدار اندازه گیری شده کاربرد دارد.

ویژگی ها و مزایای مولتی متر کلمپی VICTOR 610E:

• اندازه گیری جریان AC و DC تا 1000 آمپر

فک کلمپی 40 میلی متری دستگاه امکان اندازه گیری جریان AC و DC تا 1000 آمپر را فراهم می کند. اندازه گیری جریان به صورت کلمپی، نیاز به قطع هادی را کاهش داده و سرعت بررسی مدار را بیشتر می کند.

• فناوری True RMS

True RMS امکان اندازه گیری دقیق تر جریان و ولتاژ AC را در برابر سیگنال های غیرسینوسی و بارهای غیرخطی فراهم می کند. این قابلیت برای بررسی تجهیزات صنعتی و مدارهای دارای درایو اهمیت بیشتری دارد.

• اندازه گیری ولتاژ AC/DC

VICTOR 610E توانایی اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را دارد و می توان از آن برای بررسی مدارهای مختلف برق و تجهیزات الکتریکی استفاده کرد.

• اندازه گیری جریان هجومی (Inrush)

قابلیت Inrush برای ثبت جریان لحظه ای هنگام راه اندازی موتور، کمپرسور و تجهیزات الکتریکی کاربرد دارد و می تواند در بررسی مشکلات مربوط به جریان استارت مفید باشد.

• پشتیبانی از VFD و LOZ

وجود قابلیت های VFD و LOZ V AC امکان بررسی بهتر برخی مدارهای دارای درایو و کاهش خطاهای ناشی از ولتاژهای القایی را فراهم می کند و کاربرد دستگاه را در تعمیرات صنعتی افزایش می دهد.

• تشخیص ولتاژ بدون تماس با NCV

قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC را بدون اتصال مستقیم پراب به هادی فراهم می کند و برای بررسی سریع سیم ها و مدارها کاربردی است.

• اندازه گیری مقاومت، خازن و فرکانس

دستگاه علاوه بر جریان و ولتاژ، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 100 میلی فاراد و فرکانس تا 10 مگاهرتز را اندازه گیری می کند. این تنوع، 610E را برای عیب یابی مدارها و قطعات الکتریکی کاربردی تر می کند.

• اندازه گیری دما

با استفاده از پراب مناسب، امکان اندازه گیری دما در محدوده حدود 20- تا 1000 درجه سانتی گراد وجود دارد. این قابلیت برای بررسی دمای قطعات، موتورها و تجهیزات الکتریکی مفید است.

• نمایشگر 6000 کانت با نور پس زمینه

نمایشگر LCD با وضوح 6000 Counts اطلاعات اندازه گیری را خوانا نمایش می دهد و نور پس زمینه امکان استفاده از دستگاه را در محیط های کم نور و داخل تابلوهای برق آسان تر می کند.

• اتورنج و Data Hold

قابلیت Auto Range انتخاب محدوده مناسب را به صورت خودکار انجام می دهد و Data Hold مقدار نمایش داده شده را روی صفحه ثابت نگه می دارد؛ در نتیجه کاربر می تواند در شرایطی که مشاهده مداوم نمایشگر دشوار است، مقدار اندازه گیری شده را راحت تر ثبت کند.

• تست دیود و پیوستگی

تست دیود و پیوستگی همراه با هشدار صوتی برای بررسی اتصالات، سیم ها و قطعات نیمه هادی کاربرد دارد و نیاز به استفاده از ابزار جداگانه برای این تست های پایه را کاهش می دهد.

• خاموشی خودکار و نشانگر باتری

خاموشی خودکار در صورت عدم استفاده به کاهش مصرف باتری کمک می کند و نشانگر باتری ضعیف نیز زمان مناسب برای تعویض باتری را به کاربر اطلاع می دهد.

کاربردها و مناسب برای چه کسانی است؟

1. مولتی متر کلمپی VICTOR 610E برای اندازه گیری و عیب یابی سیستم های الکتریکی در محیط های صنعتی، کارگاهی و تعمیرگاهی کاربرد دارد. فک کلمپی 40 میلی متری و قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر، آن را برای بررسی کابل ها، تابلوهای برق و تجهیزات با جریان بالا مناسب می کند. همچنین قابلیت اندازه گیری ولتاژ، مقاومت، خازن، فرکانس و دما باعث می شود بتوان از آن برای بررسی بخش های مختلف مدار و تجهیزات استفاده کرد. وجود قابلیت هایی مانند True RMS، NCV، Inrush و VFD نیز کاربرد دستگاه را در تعمیرات و عیب یابی تجهیزات صنعتی گسترده تر می کند.

2. این مدل برای برق کاران صنعتی، تکنسین های برق، مهندسان برق و تاسیسات، تعمیرکاران تجهیزات الکتریکی، تکنسین های نگهداری و تعمیرات، نصابان تجهیزات صنعتی و کاربران حرفه ای مناسب است. همچنین برای افرادی که به یک کلمپ متر چندمنظوره با قابلیت اندازه گیری جریان های بالا و امکاناتی مانند True RMS، NCV، اندازه گیری دما و خازن نیاز دارند، گزینه ای کاربردی محسوب می شود.

مقایسه مولتی متر کلمپی VICTOR 610E با مدل های مشابه:

VICTOR 610E در مقایسه با مدل هایی مانند MESTEK CM86A و UNI-T UT203+، از نظر ظرفیت اندازه گیری جریان و امکانات جانبی در رده بالاتری قرار می گیرد. 610E جریان AC/DC تا 1000 آمپر، فک 40 میلی متری، True RMS، NCV، Inrush و VFD را ارائه می دهد. در مقابل، UNI-T UT203+ جریان AC/DC تا 400 آمپر و فک 28 میلی متری دارد، بنابراین برای اندازه گیری های عمومی و تجهیزات با کابل های کوچک تر گزینه جمع وجورتری است.

در مقایسه با MESTEK CM86A، مشخصات اصلی دو دستگاه بسیار نزدیک است؛ CM86A نیز جریان AC تا 1000 آمپر، True RMS، Inrush، VFD، NCV و اندازه گیری دما را ارائه می دهد و دهانه فک آن 42 میلی متر است. بنابراین اگر جریان AC/DC تا 1000 آمپر و فک بزرگ برایتان اهمیت دارد، VICTOR 610E انتخاب مناسبی است؛ اما برای قابلیت های تخصصی مشابه CM86A باید مشخصات دقیق نسخه و تجهیزات همراه هر مدل را هنگام خرید بررسی کنید.

راهنمای خرید مولتی متر کلمپی / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب مولتی متر کلمپی، ابتدا باید نوع جریان، حداکثر جریان و ولتاژ موردنیاز را مشخص کنید. VICTOR 610E برای کاربرانی مناسب است که به اندازه گیری جریان های بالا و امکاناتی مانند True RMS، Inrush، VFD و NCV نیاز دارند. این مدل جریان AC/DC تا 1000 آمپر، ولتاژ DC تا 1000 ولت و AC تا 750 ولت را پشتیبانی می کند و فک 40 میلی متری دارد.

• نوع جریان موردنیاز را مشخص کنید

اگر در پروژه های خود هم با جریان AC و هم DC سروکار دارید، 610E انتخاب مناسبی است؛ زیرا هر دو نوع جریان را تا 1000 آمپر اندازه گیری می کند. در مقابل، اگر فقط جریان AC را اندازه گیری می کنید، می توانید مدل های ساده تر و اقتصادی تر را نیز بررسی کنید.

• به محدوده جریان توجه کنید

برای تابلوهای برق، تجهیزات صنعتی و مدارهای پرجریان، محدوده 1000 آمپر می تواند مزیت مهمی باشد. اگر اندازه گیری های شما معمولاً زیر 400 یا 600 آمپر است، نیازی نیست صرفاً به دلیل ظرفیت بالاتر سراغ مدل های 1000 آمپری بروید و می توانید مدل متناسب با نیاز خود انتخاب کنید.

• اندازه دهانه فک را بررسی کنید

فک 40 میلی متری VICTOR 610E برای قرار دادن کابل ها و هادی های نسبتاً ضخیم مناسب است. بنابراین اگر بیشتر با کابل های قدرت، تابلوهای صنعتی یا هادی های ضخیم کار می کنید، دهانه بزرگ تر کاربرد بیشتری خواهد داشت.

• اگر با موتور و درایو کار می کنید، Inrush و VFD مهم است

برای تکنسین هایی که با موتور، کمپرسور و تجهیزات دارای درایو سروکار دارند، قابلیت های Inrush و VFD اهمیت بیشتری پیدا می کنند. Inrush برای بررسی جریان لحظه ای راه اندازی و VFD برای اندازه گیری در مدارهای دارای درایو فرکانس متغیر کاربرد دارد.

• True RMS را در کاربردهای تخصصی در نظر بگیرید

اگر با بارهای غیرخطی، اینورترها، درایوها یا سیگنال های AC غیرسینوسی کار می کنید، وجود True RMS اهمیت دارد. VICTOR 610E از True RMS پشتیبانی می کند و برای این نوع اندازه گیری ها گزینه مناسب تری نسبت به کلمپ مترهای ساده است.

• قابلیت های جانبی موردنیاز را مشخص کنید

610E علاوه بر جریان و ولتاژ، امکاناتی مانند مقاومت، ظرفیت خازنی، فرکانس، دما، تست دیود، پیوستگی، NCV، LoZ، Data Hold و MAX/MIN را ارائه می دهد. اگر به این قابلیت ها نیاز دارید، یک دستگاه چندمنظوره مانند 610E می تواند نیاز به چند ابزار جداگانه را کاهش دهد.

• ایمنی دستگاه را بررسی کنید

برای کار با مدارهای برق، فقط محدوده اندازه گیری مهم نیست و باید رده ایمنی دستگاه نیز بررسی شود. مشخصات ارائه شده برای VICTOR 610E، رده CAT III 1000V را ذکر می کنند. با این حال، همیشه باید رده ایمنی را متناسب با نوع مدار و محل اندازه گیری در نظر گرفت و از دستگاه خارج از محدوده مجاز استفاده نکرد.

• جمع بندی انتخاب:

اگر به اندازه گیری جریان AC/DC تا 1000 آمپر، فک 40 میلی متری، True RMS، Inrush، VFD، NCV و اندازه گیری چندین پارامتر الکتریکی نیاز دارید، VICTOR 610E گزینه مناسبی است. اگر کاربرد شما بیشتر به اندازه گیری های عمومی و جریان های پایین تر محدود می شود، مدل های ساده تر می توانند انتخاب اقتصادی تری باشند؛ اما برای تعمیرات صنعتی، تابلو برق، موتور و تجهیزات دارای درایو، امکانات 610E کاربرد بیشتری دارند.

آموزش استفاده از مولتی متر کلمپی VICTOR 610E:

• آماده سازی دستگاه

پیش از شروع اندازه گیری، باتری دستگاه، پراب ها و بدنه را بررسی کنید و سلکتور را روی حالت موردنظر قرار دهید. برای اندازه گیری جریان با کلمپ، ابتدا محدوده تقریبی جریان را مشخص کنید و سپس فک دستگاه را باز کرده و فقط یک هادی را داخل فک قرار دهید. پس از بسته شدن کامل فک، مقدار جریان روی نمایشگر نشان داده می شود.

• اندازه گیری ولتاژ، مقاومت و سایر پارامترها

برای اندازه گیری ولتاژ AC یا DC، پراب مشکی را به COM و پراب قرمز را به ورودی مناسب متصل کرده و پراب ها را به دو نقطه موردنظر مدار وصل کنید. برای اندازه گیری مقاومت، خازن یا تست پیوستگی، ابتدا مطمئن شوید مدار بدون برق است و سپس حالت مربوطه را انتخاب کنید. دستگاه همچنین امکان اندازه گیری فرکانس و دما با پراب مناسب را فراهم می کند.

• استفاده از Inrush، VFD و NCV

برای بررسی جریان لحظه ای هنگام راه اندازی موتور یا تجهیزات پرمصرف، از حالت Inrush استفاده کنید. قابلیت VFD برای اندازه گیری در مدارهای دارای درایو کاربرد دارد. همچنین می توان از NCV برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با هادی استفاده کرد؛ البته NCV نباید جایگزین تایید مستقیم نبود ولتاژ شود.

• استفاده از Data Hold و Auto Range

قابلیت Auto Range انتخاب محدوده مناسب را به صورت خودکار انجام می دهد و Data Hold مقدار اندازه گیری شده را روی نمایشگر ثابت نگه می دارد. برای کار در محیط های کم نور نیز می توانید از نور پس زمینه نمایشگر استفاده کنید تا خواندن مقادیر آسان تر باشد.

نکته ایمنی:

هنگام کار با مدارهای برق، همیشه رنج و حالت انتخاب شده را پیش از اندازه گیری بررسی کنید. برای اندازه گیری جریان کلمپی، تنها یک هادی را داخل فک قرار دهید و از تماس با قسمت فلزی پراب ها خودداری کنید. تست مقاومت، خازن و پیوستگی را روی مدار برق دار انجام ندهید و برای کارهای حساس، دستورالعمل ایمنی و محدوده مجاز دستگاه را رعایت کنید.

اقلام همراه مولتی متر کلمپی VICTOR 610E:

• مولتی متر کلمپی VICTOR 610E

• یک جفت پراب اندازه گیری

• پراب دمای K-Type

• باتری

• کیف حمل و نگهداری

• دفترچه راهنما

سوالات متداول درباره مولتی متر کلمپی VICTOR 610E
1. مولتی متر کلمپی VICTOR 610E چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر را به صورت کلمپی دارد و برای بررسی مدارها و تجهیزات با جریان بالا مناسب است.

2. آیا VICTOR 610E قابلیت True RMS دارد؟

بله، این مدل مجهز به True RMS است و می تواند جریان و ولتاژ AC را در سیگنال های غیرسینوسی با دقت بیشتری اندازه گیری کند.

3. آیا این دستگاه جریان هجومی (Inrush) را اندازه گیری می کند؟

بله، قابلیت Inrush برای بررسی جریان لحظه ای هنگام راه اندازی موتور، کمپرسور و تجهیزات پرمصرف در نظر گرفته شده است.

4. آیا VICTOR 610E قابلیت اندازه گیری دما دارد؟

بله، این دستگاه با استفاده از پراب K-Type می تواند دما را در محدوده حدود 20- تا 1000 درجه سانتی گراد اندازه گیری کند.

5. آیا امکان تشخیص ولتاژ بدون تماس وجود دارد؟

بله، قابلیت NCV برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با سیم یا هادی کاربرد دارد. برای تایید قطعی نبود ولتاژ، باید از روش اندازه گیری مستقیم و مناسب استفاده شود.
