مولتی متر کلمپی هابوتست HABOTEST HT208D

معرفی و کاربرد مولتی متر کلمپی HABOTEST HT208D:

مولتی متر کلمپی HABOTEST HT208D یک دستگاه چندمنظوره دیجیتال برای اندازه گیری جریان، ولتاژ و سایر پارامترهای الکتریکی در مدارها و تجهیزات مختلف است. این مدل قابلیت اندازه گیری جریان AC/DC تا 1000 آمپر را دارد و با طراحی کلمپی، امکان بررسی جریان هادی بدون نیاز به قطع سیم را فراهم می کند. HT208D علاوه بر جریان، ولتاژ DC تا 1000 ولت، ولتاژ AC تا 750 ولت، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 100 میلی فاراد، فرکانس تا 10 مگاهرتز و دما از 40- تا 1000 درجه سانتی گراد را اندازه گیری می کند. قابلیت هایی مانند True RMS، NCV، تست دیود، تست پیوستگی، Data Hold، Auto Range و اندازه گیری Duty Cycle نیز باعث می شوند این دستگاه برای بررسی، سرویس و عیب یابی تجهیزات الکتریکی کاربرد متنوعی داشته باشد.

کاربردهای مولتی متر کلمپی HABOTEST HT208D:

• بررسی جریان مدارهای AC و DC:

HT208D برای اندازه گیری جریان AC و DC تا 1000 آمپر در مدارها و تجهیزات مختلف استفاده می شود. طراحی کلمپی امکان اندازه گیری جریان را بدون نیاز به قطع هادی فراهم می کند.

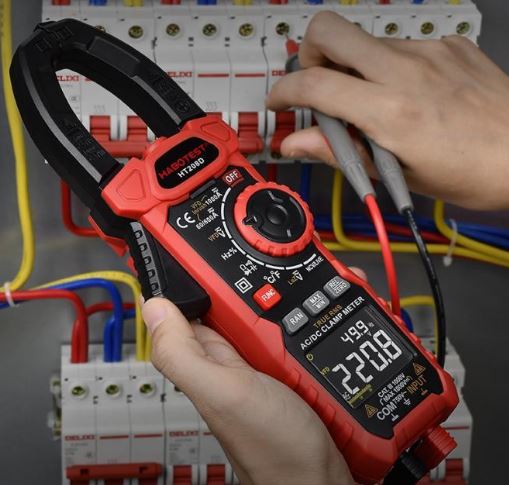

• عیب یابی تابلوهای برق:

این دستگاه می تواند برای بررسی جریان مصرفی، ولتاژ و وضعیت کلی مدارها در تابلوهای برق و سیستم های توزیع مورد استفاده قرار گیرد.

• تست موتور و تجهیزات الکتریکی:

قابلیت اندازه گیری جریان، ولتاژ، فرکانس و دما، استفاده از HT208D را برای بررسی اولیه موتورهای الکتریکی و تجهیزات در زمان تعمیر و نگهداری کاربردی می کند.

• اندازه گیری کابل ها و هادی ها:

دهانه کلمپ با ابعاد حدود 60 × 35 میلی متر فضای مناسبی برای قرار دادن هادی ها و کابل های نسبتاً ضخیم فراهم می کند و برای اندازه گیری جریان در محل مناسب است.

• بررسی قطعات و مدارهای الکترونیکی:

قابلیت اندازه گیری مقاومت، ظرفیت خازنی، فرکانس و همچنین تست دیود و پیوستگی، امکان بررسی اولیه قطعات و مسیرهای مدار را فراهم می کند.

• اندازه گیری دما:

محدوده اندازه گیری دمای 40- تا 1000 درجه سانتی گراد باعث می شود دستگاه در برخی کاربردهای تعمیراتی و فنی که نیاز به بررسی دما دارند نیز قابل استفاده باشد.

• تشخیص اولیه ولتاژ و سیم برق:

قابلیت NCV و تشخیص خط زنده برای بررسی اولیه وجود ولتاژ بدون تماس مستقیم با هادی کاربرد دارد و می تواند در عیب یابی سریع مدار مفید باشد.

• مناسب برای چه کسانی است؟

مولتی متر کلمپی HABOTEST HT208D برای برق کاران، تکنسین های برق، مهندسان برق و الکترونیک، تعمیرکاران تجهیزات الکتریکی و تکنسین های نگهداری و تعمیرات مناسب است. همچنین کارگاه های فنی و کاربرانی که به یک کلمپ متر چندمنظوره برای اندازه گیری جریان بالا، ولتاژ، مقاومت، خازن، فرکانس و دما نیاز دارند، می توانند از قابلیت های این مدل استفاده کنند.

ویژگی ها و مزایای مولتی متر کلمپی HABOTEST HT208D

1. اندازه گیری جریان AC/DC تا 1000 آمپر: مناسب برای بررسی جریان مدارها و تجهیزات الکتریکی بدون نیاز به قطع هادی.

2. اندازه گیری ولتاژ AC/DC: قابلیت اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت برای بررسی مدارهای مختلف.

3. True RMS: کمک به ارائه خوانش دقیق تر در اندازه گیری ولتاژ و جریان AC، به ویژه در بارهای غیرسینوسی.

4. محدوده اندازه گیری گسترده مقاومت: اندازه گیری مقاومت تا 60 مگااهم برای بررسی قطعات و مدارهای الکتریکی.

5. اندازه گیری ظرفیت خازنی: پشتیبانی از ظرفیت خازنی تا 100 میلی فاراد برای تست و بررسی خازن ها.

6. اندازه گیری فرکانس: قابلیت اندازه گیری فرکانس تا 10 مگاهرتز برای بررسی سیگنال ها و مدارهای الکتریکی.

7. اندازه گیری دما: پوشش محدوده دمایی 40- تا 1000 درجه سانتی گراد برای برخی کاربردهای فنی و تعمیراتی.

8. Auto Range: انتخاب خودکار رنج مناسب، استفاده از دستگاه را برای اندازه گیری های روزمره ساده تر می کند.

9. NCV و تشخیص خط زنده: امکان بررسی اولیه وجود ولتاژ AC بدون تماس مستقیم با هادی.

10. Data Hold: ثابت نگه داشتن مقدار اندازه گیری شده روی نمایشگر برای خواندن راحت تر اطلاعات.

11. تست دیود و پیوستگی: مناسب برای بررسی اولیه قطعات، سیم ها و مسیرهای مدار.

12. نمایشگر LCD بزرگ: خوانایی بهتر مقادیر اندازه گیری شده و استفاده آسان تر در محیط های مختلف.

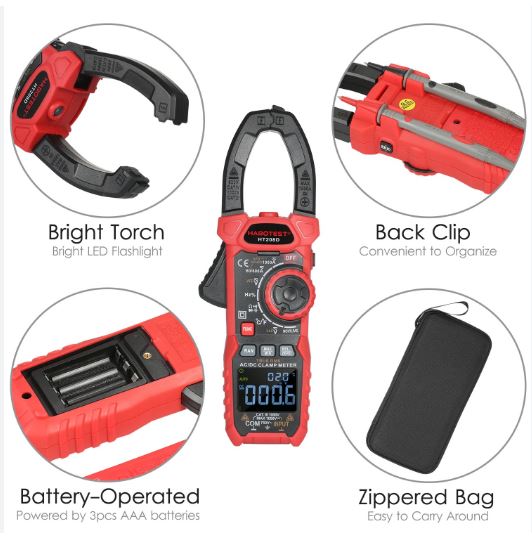

13. چراغ قوه و نور پس زمینه: مناسب برای کار در محیط های کم نور و فضاهایی که دید کافی وجود ندارد.

14. خاموشی خودکار: کاهش مصرف باتری در زمان عدم استفاده از دستگاه.

15. حفاظت در برابر اضافه بار: افزایش ایمنی دستگاه هنگام قرار گرفتن در شرایط اندازه گیری خارج از محدوده عادی.

16. دهانه کلمپ 60 × 35 میلی متر: امکان اندازه گیری جریان هادی ها و کابل های نسبتاً ضخیم را فراهم می کند.

مزیت اصلی HABOTEST HT208D:

مهم ترین مزیت HT208D، ترکیب اندازه گیری جریان تا 1000 آمپر با مجموعه ای از قابلیت های مولتی متری در یک دستگاه است. به همین دلیل، کاربر می تواند برای اندازه گیری جریان، ولتاژ، مقاومت، خازن، فرکانس و دما از یک ابزار استفاده کند و در بسیاری از کارهای عیب یابی نیازی به جابه جایی بین چند دستگاه اندازه گیری نداشته باشد.

مقایسه مولتی متر کلمپی HABOTEST HT208D با مدل های مشابه:

1. مولتی متر کلمپی HABOTEST HT208D در مقایسه با مدل هایی مانند HABOTEST HT206D و UNI-T UT207B، امکانات متنوعی برای اندازه گیری پارامترهای الکتریکی ارائه می دهد. HT208D جریان AC و DC تا 1000 آمپر، ولتاژ DC تا 1000 ولت و AC تا 750 ولت را اندازه گیری می کند و قابلیت هایی مانند True RMS، NCV، Inrush، اندازه گیری خازن تا 100 میلی فاراد، فرکانس تا 10 مگاهرتز و دما تا 1000 درجه سانتی گراد دارد.

2. در مقابل، HABOTEST HT206D برای کاربرانی که به جریان های پایین تر نیاز دارند، گزینه ساده تری است و حداکثر جریان آن 600 آمپر است؛ بنابراین HT208D برای اندازه گیری جریان های بالاتر انتخاب مناسب تری محسوب می شود.

3. UNI-T UT207B نیز یک گزینه حرفه ای تر در همین رده است و جریان AC/DC تا 1000 آمپر، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 60 میلی فاراد، True RMS، Inrush، LPF و LoZ را ارائه می دهد. همچنین این مدل دارای دهانه فک 42 میلی متری است و از نظر امکانات تخصصی، به ویژه برای عیب یابی مدارهای برق و تجهیزات صنعتی، گزینه قدرتمندی محسوب می شود.

4. در مجموع، HT208D برای کاربرانی مناسب است که یک کلمپ متر چندمنظوره با جریان 1000 آمپر، اندازه گیری دما، خازن، فرکانس، True RMS و قابلیت های عیب یابی متنوع می خواهند. اگر جریان 600 آمپر برای کاربرد شما کافی است، HT206D می تواند گزینه ساده تری باشد؛ اما اگر علاوه بر اندازه گیری جریان بالا به امکانات تخصصی تر و ساختار حرفه ای تر نیاز دارید، UT207B نیز ارزش بررسی دارد.

راهنمای خرید مولتی متر کلمپی/چگونه مدل مناسب را انتخاب کنیم؟

• برای انتخاب یک مولتی متر کلمپی، اولین نکته حداکثر جریان موردنیاز است. اگر اندازه گیری جریان های بالا در مدارهای AC و DC برای شما اهمیت دارد، HABOTEST HT208D با قابلیت اندازه گیری جریان تا 1000 آمپر گزینه مناسبی است. در مقابل، اگر حداکثر جریان موردنیاز شما کمتر از 600 آمپر است، مدل هایی مانند HT206D نیز می توانند نیازهای عمومی را پوشش دهند.

• نکته بعدی، پارامترهای قابل اندازه گیری است. اگر علاوه بر جریان و ولتاژ به اندازه گیری مقاومت، خازن، فرکانس و دما نیاز دارید، بهتر است مدلی چندمنظوره انتخاب کنید. HT208D با پشتیبانی از اندازه گیری جریان، ولتاژ، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 100 میلی فاراد، فرکانس تا 10 مگاهرتز و دما تا 1000 درجه سانتی گراد، برای کاربرانی که به مجموعه ای از قابلیت ها در یک دستگاه نیاز دارند، انتخاب کاربردی تری است.

• دقت و قابلیت های اندازه گیری نیز اهمیت زیادی دارد. وجود True RMS برای اندازه گیری AC، Auto Range برای انتخاب خودکار محدوده و امکاناتی مانند NCV، تست دیود و پیوستگی، استفاده از دستگاه را در عیب یابی های روزمره ساده تر می کند.

• در نهایت، شرایط کاری و امکانات جانبی را بررسی کنید. اگر دستگاه را در محیط های کم نور استفاده می کنید، نور پس زمینه و چراغ کار مفید هستند. قابلیت Data Hold، MAX/MIN و خاموشی خودکار نیز برای اندازه گیری های طولانی و روزمره کاربرد دارند. بنابراین، اگر به یک کلمپ متر چندمنظوره برای برق کاری، تعمیر و نگهداری، عیب یابی تجهیزات و اندازه گیری جریان های بالا نیاز دارید، HABOTEST HT208D می تواند گزینه مناسبی باشد؛ اما برای کارهای سبک تر، انتخاب مدل ساده تر با جریان و امکانات کمتر می تواند منطقی تر باشد.

آموزش استفاده از مولتی متر کلمپی HABOTEST HT208D

مرحله اول: نصب باتری و آماده سازی دستگاه

سه عدد باتری 1.5 ولت AAA را در محفظه مربوط قرار دهید و از نصب صحیح قطب ها مطمئن شوید. سپس دستگاه را روشن کرده و وضعیت نمایشگر، نشانگر باتری و سلامت ظاهری بدنه، فک کلمپ و پراب ها را بررسی کنید. پیش از شروع کار، سلکتور را روی حالت اندازه گیری موردنظر قرار دهید.

مرحله دوم: اندازه گیری جریان AC و DC با کلمپ

برای اندازه گیری جریان، حالت جریان AC یا DC را انتخاب کنید. با فشار دادن اهرم، فک کلمپ را باز کرده و فقط یک رشته سیم را داخل فک قرار دهید. سپس فک را کاملاً ببندید و مقدار جریان را روی نمایشگر بخوانید. برای کاهش خطا، هادی را تا حد امکان در قسمت مرکزی فک قرار دهید و از قرار دادن هم زمان سیم رفت و برگشت داخل کلمپ خودداری کنید.

مرحله سوم: انتخاب رنج مناسب جریان

HABOTEST HT208D قابلیت اندازه گیری جریان AC/DC تا 1000 آمپر را دارد. اگر مقدار جریان مشخص نیست، از محدوده مناسب و ایمن شروع کنید و سپس بر اساس مقدار اندازه گیری شده رنج را تنظیم کنید. در حالت Auto Range، دستگاه محدوده مناسب را به صورت خودکار انتخاب می کند.

مرحله چهارم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، حالت ACV یا DCV را انتخاب کنید. پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مربوطه متصل کنید. سپس پراب ها را به دو نقطه موردنظر مدار وصل کرده و مقدار ولتاژ را از روی نمایشگر بخوانید. این دستگاه امکان اندازه گیری ولتاژ DC تا 1000 ولت و AC تا 750 ولت را دارد.

مرحله پنجم: اندازه گیری مقاومت

پیش از اندازه گیری مقاومت، مطمئن شوید مدار یا قطعه موردنظر برق دار نیست. حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه متصل کنید. پس از ثابت شدن مقدار نمایش داده شده، مقاومت را از روی نمایشگر بخوانید. اندازه گیری مقاومت روی مدار دارای ولتاژ می تواند باعث خطا یا آسیب به دستگاه شود.

مرحله ششم: تست خازن

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا کرده و از تخلیه کامل آن اطمینان حاصل کنید. حالت ظرفیت خازنی را انتخاب کرده و پراب ها را به دو پایه خازن متصل کنید. پس از پایدار شدن عدد روی نمایشگر، مقدار ظرفیت را بخوانید. HT208D قابلیت اندازه گیری ظرفیت خازنی تا 100 میلی فاراد را دارد.

مرحله هفتم: اندازه گیری فرکانس و Duty Cycle

برای اندازه گیری فرکانس، دستگاه را روی حالت مربوط به Frequency قرار دهید و پراب ها را به نقاط موردنظر متصل کنید. HT208D می تواند فرکانس را تا 10 مگاهرتز اندازه گیری کند. برای بررسی سیگنال ها و مدارهای کنترلی نیز می توان از قابلیت Duty Cycle استفاده کرد.

مرحله هشتم: اندازه گیری دما

در صورت وجود پراب یا ترموکوپل مناسب، حالت اندازه گیری دما را انتخاب کرده و سنسور را به دستگاه متصل کنید. سپس نوک سنسور را در محل موردنظر قرار دهید و مقدار دما را از نمایشگر بخوانید. محدوده اندازه گیری دمای HT208D حدود 40- تا 1000 درجه سانتی گراد است.

مرحله نهم: استفاده از NCV و تشخیص خط زنده

برای بررسی اولیه وجود ولتاژ AC، حالت NCV را فعال کرده و قسمت مخصوص تشخیص غیرتماسی را در نزدیکی سیم یا منبع برق قرار دهید. در صورت تشخیص میدان الکتریکی، دستگاه هشدار مربوطه را ارائه می کند. قابلیت NCV برای تشخیص اولیه مناسب است و نباید به تنهایی برای تایید نبود ولتاژ مورد استفاده قرار گیرد.

مرحله دهم: استفاده از Data Hold و سایر قابلیت ها

با فعال کردن Data Hold می توانید مقدار اندازه گیری شده را روی نمایشگر ثابت نگه دارید تا خواندن آن آسان تر شود. قابلیت های MAX/MIN، تست دیود، تست پیوستگی و اندازه گیری نسبی نیز در بررسی تغییرات پارامترها و عیب یابی مدارها کاربرد دارند. نور پس زمینه و چراغ کار نیز برای استفاده در محیط های کم نور مفید هستند.

نکته ایمنی مهم:

قبل از هر اندازه گیری، حالت و رنج دستگاه را بررسی کنید و از سالم بودن پراب ها مطمئن شوید. هنگام اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید. هرگز مقاومت، خازن، دیود یا پیوستگی را روی مدار برق دار اندازه گیری نکنید. هنگام کار با ولتاژهای بالا از تماس با قسمت فلزی پراب ها خودداری کنید و قابلیت NCV را فقط به عنوان روش تشخیص اولیه در نظر بگیرید.

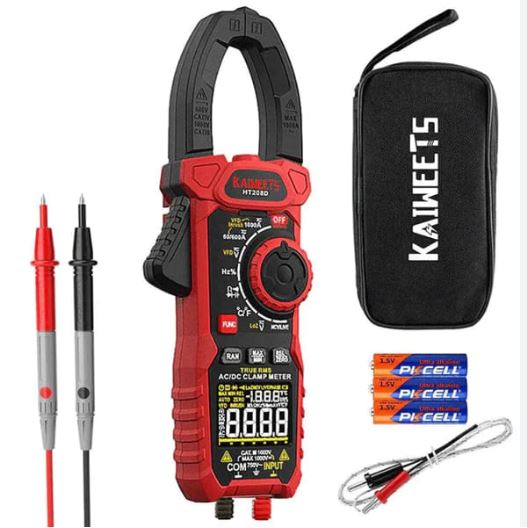

اقلام همراه مولتی متر کلمپی HABOTEST HT208D:

• مولتی متر کلمپی HABOTEST HT208D

• سیم های تست و پراب اندازه گیری

• 3 عدد باتری 1.5 ولت AAA

• دفترچه راهنمای کاربر

• جعبه یا بسته بندی مخصوص دستگاه

سوالات متداول درباره مولتی متر کلمپی HABOTEST HT208D

1. مولتی متر کلمپی HABOTEST HT208D چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر را دارد و برای بررسی جریان مدارها و تجهیزات الکتریکی با جریان بالا مناسب است.

2. آیا HT208D قابلیت اندازه گیری ولتاژ را دارد؟

بله، HT208D می تواند ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را اندازه گیری کند و برای بررسی مدارهای مختلف برق کاربرد دارد.

3. چه پارامترهایی را می توان با HT208D اندازه گیری کرد؟

علاوه بر جریان و ولتاژ، این دستگاه قابلیت اندازه گیری مقاومت تا 60 مگااهم، ظرفیت خازنی تا 100 میلی فاراد، فرکانس تا 10 مگاهرتز و دما از 40- تا 1000 درجه سانتی گراد را دارد.

4. آیا HABOTEST HT208D به True RMS و NCV مجهز است؟

بله، این مدل از True RMS برای اندازه گیری AC و قابلیت NCV برای تشخیص غیرتماسی ولتاژ برخوردار است. همچنین تست دیود و تست پیوستگی نیز در آن وجود دارد.

5. آیا اندازه گیری جریان با HT208D نیاز به قطع سیم دارد؟

خیر. با استفاده از فک کلمپ می توان جریان هادی را بدون قرار دادن دستگاه به صورت سری در مدار اندازه گیری کرد. هنگام اندازه گیری باید فقط یک هادی داخل فک کلمپ قرار گیرد تا نتیجه صحیح باشد.
