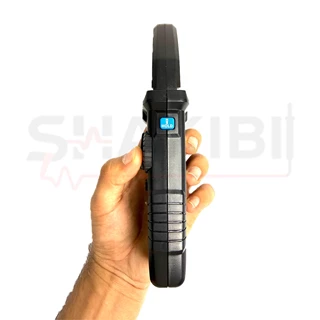

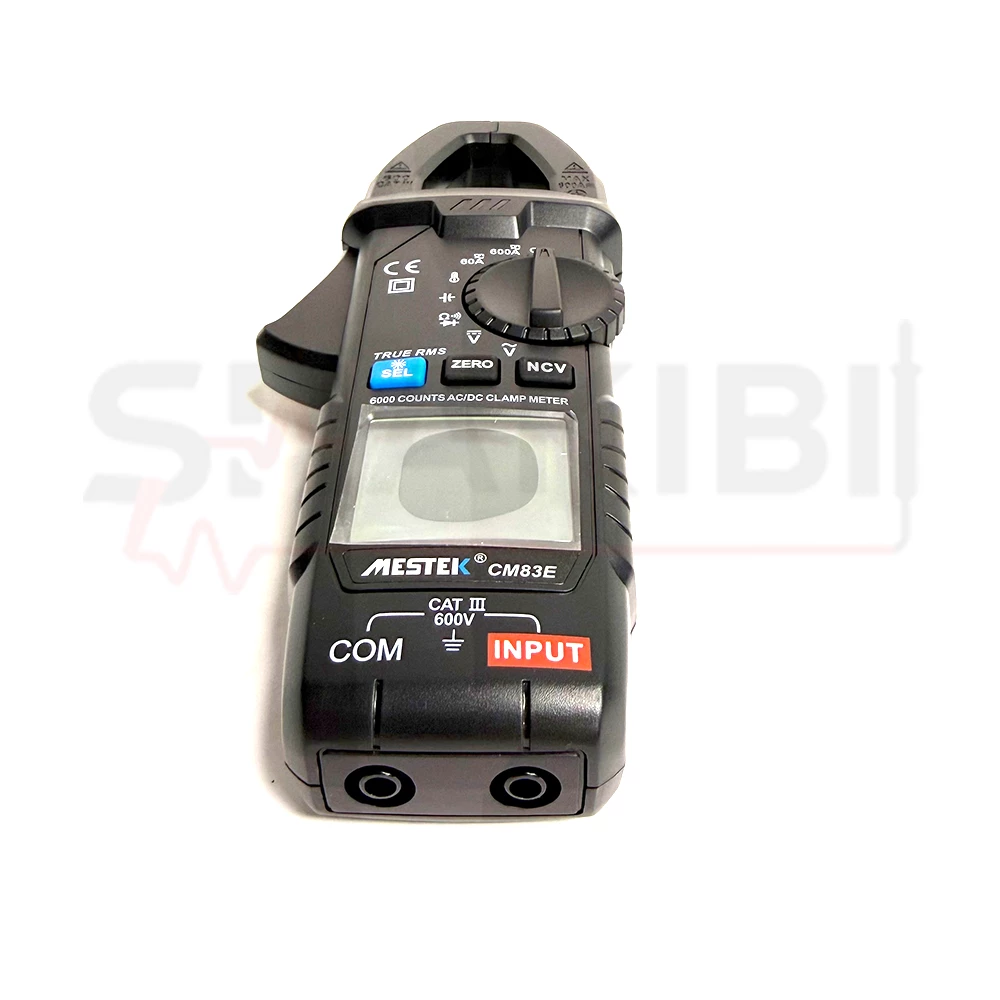

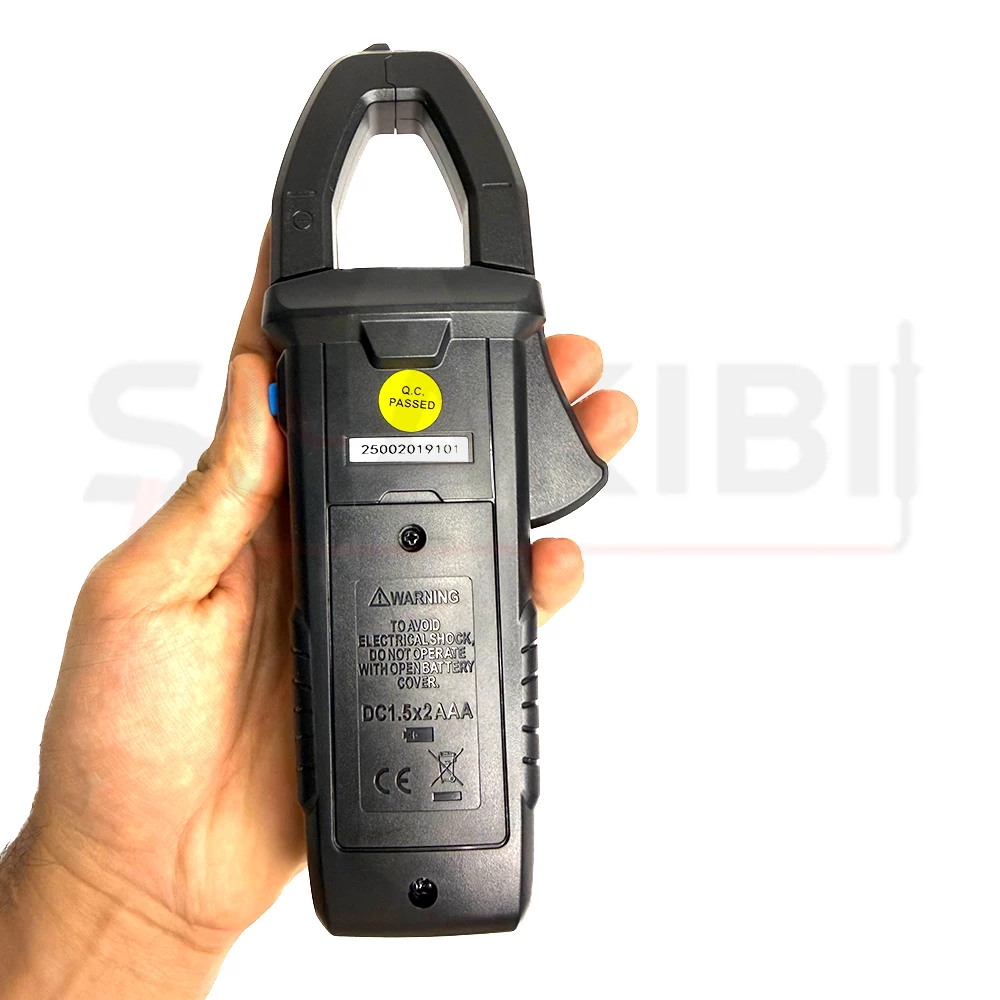

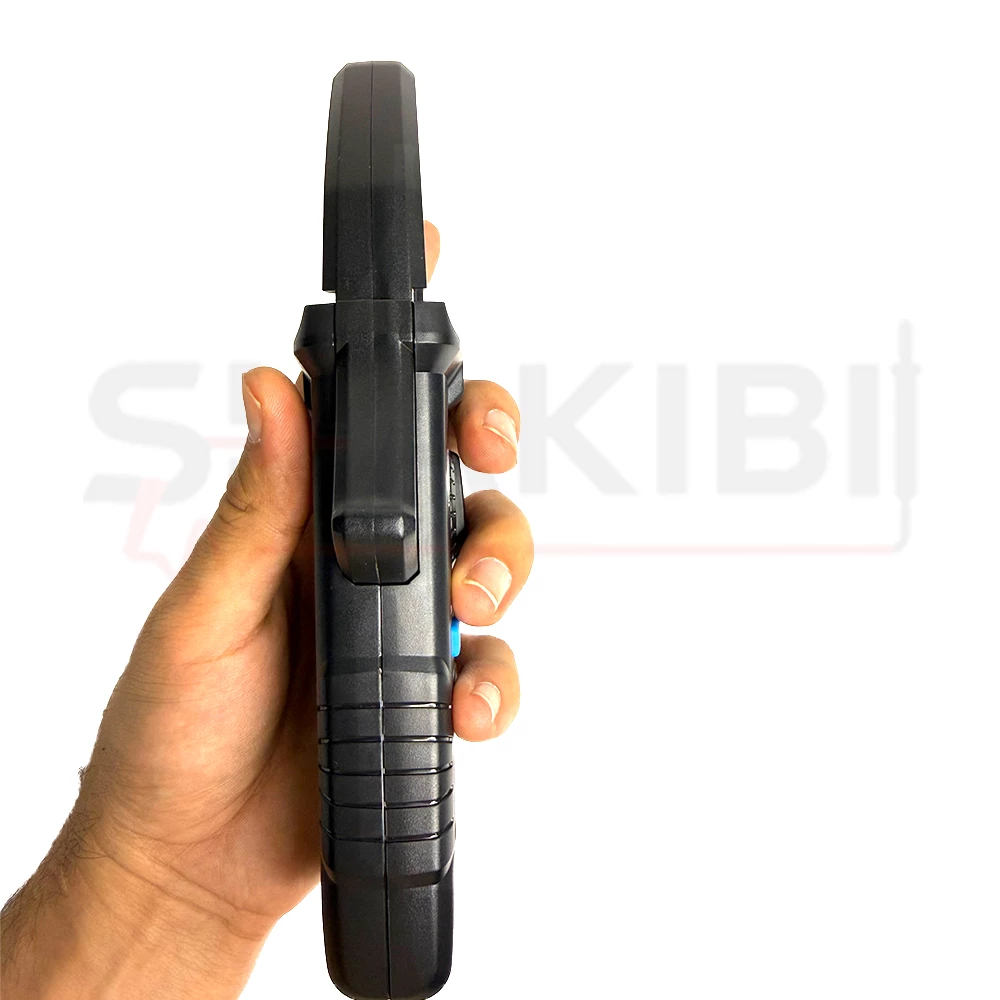

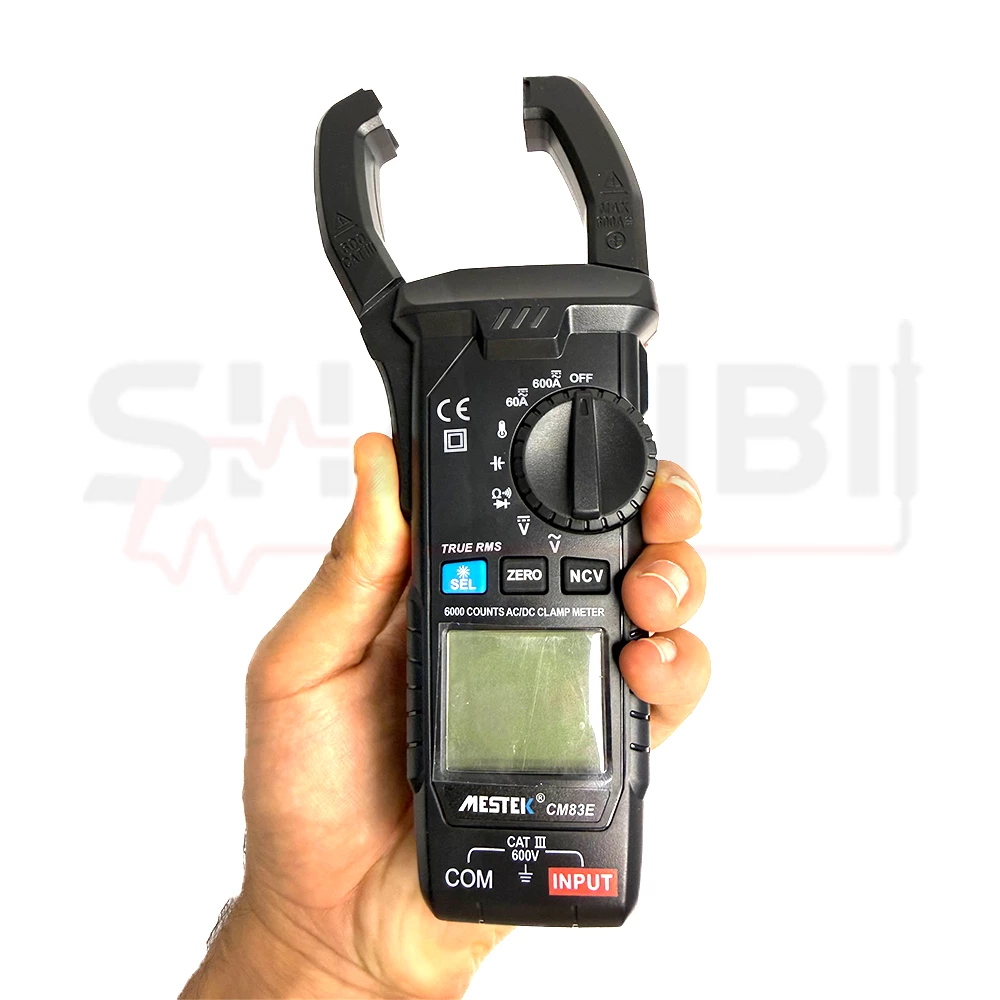

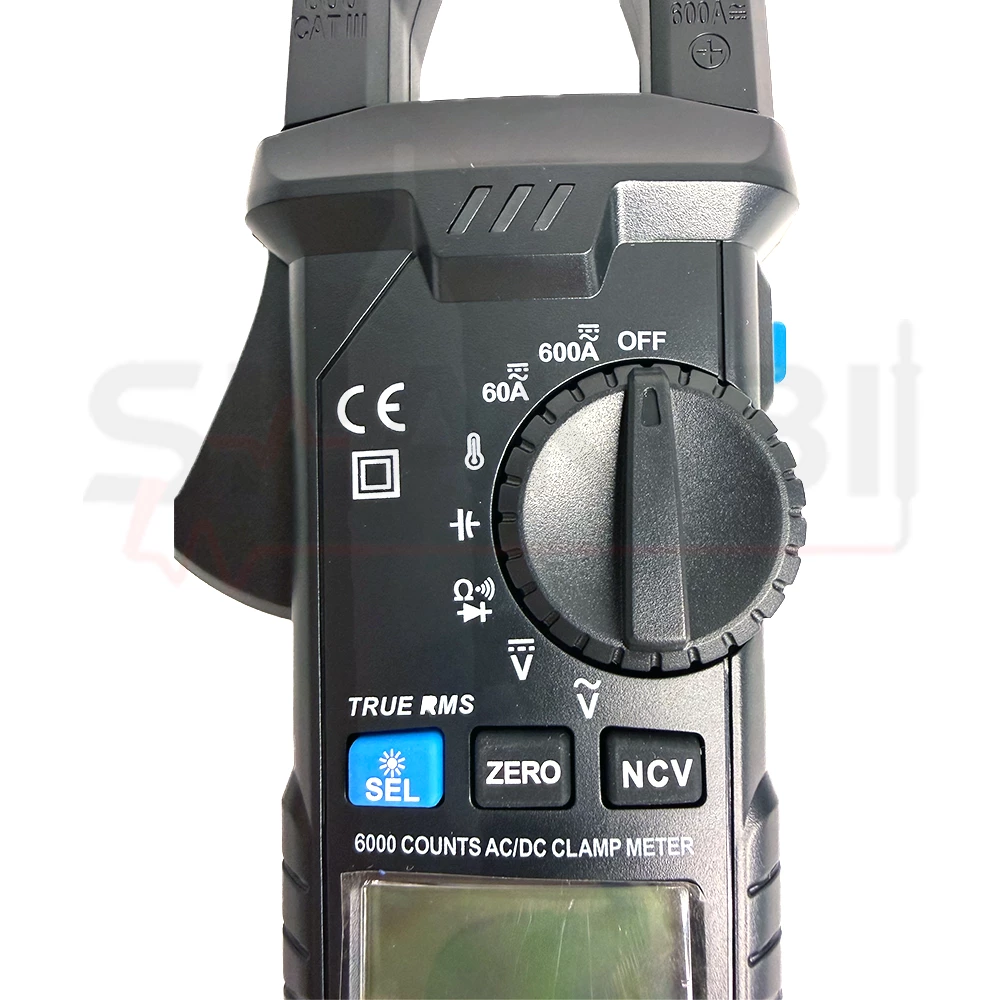

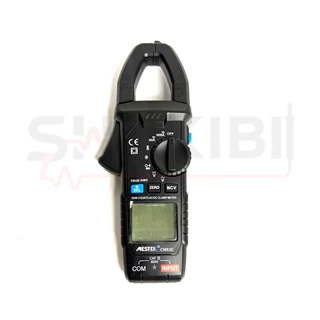

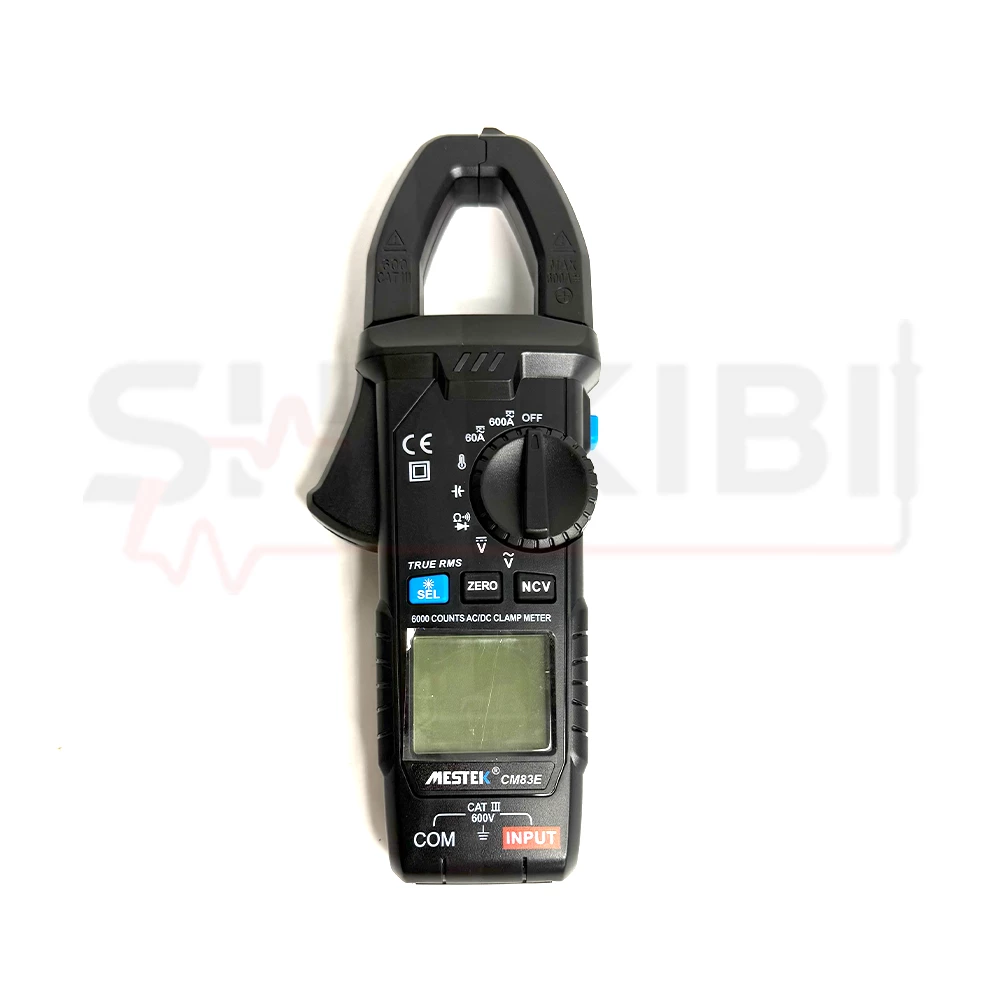

مولتی متر کلمپی مستک مدل MESTEK CM83E

معرفی و کاربرد مولتی متر کلمپی MESTEK CM83E:

مولتی متر کلمپی دیجیتال MESTEK CM83E یک ابزار چندمنظوره برای اندازه گیری و عیب یابی مدارها و تجهیزات الکتریکی است که علاوه بر جریان، ولتاژ، مقاومت و ظرفیت خازنی، امکان اندازه گیری دما را نیز فراهم می کند. این دستگاه با بهره گیری از True RMS برای اندازه گیری دقیق تر سیگنال های AC و کلمپ جریان AC/DC تا 600 آمپر، امکان بررسی جریان مدار را بدون نیاز به قطع سیم فراهم می کند. همچنین اندازه گیری ولتاژ AC/DC تا 600 ولت، مقاومت تا 60 مگااهم و ظرفیت خازنی تا 60 میلی فاراد، دامنه کاربرد آن را در تست و تعمیر تجهیزات افزایش داده است.

یکی از قابلیت های کاربردی CM83E، تشخیص ولتاژ غیرتماسی (NCV) است که برای بررسی اولیه وجود ولتاژ در سیم ها و تجهیزات مورد استفاده قرار می گیرد. این دستگاه همچنین به تست دیود و پیوستگی همراه با بیزر مجهز شده و قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده را دارد. نمایشگر 6000 شمارشی، نور پس زمینه LCD و چراغ قوه داخلی نیز مشاهده نتایج و کار در محیط های کم نور، مانند داخل تابلوهای برق، را آسان تر می کنند.

کاربردهای مولتی متر کلمپی MESTEK CM83E

• برق کاری و عیب یابی مدار

CM83E برای اندازه گیری جریان، ولتاژ و مقاومت مدارهای الکتریکی استفاده می شود و می تواند به شناسایی مشکلات سیم کشی و اتصالات کمک کند.

• تابلوهای برق و سیستم های توزیع

قابلیت اندازه گیری جریان AC/DC تا 600 آمپر با کلمپ، امکان بررسی جریان مدار را بدون نیاز به قطع سیم فراهم می کند. قابلیت NCV نیز برای تشخیص اولیه وجود ولتاژ کاربرد دارد.

• تعمیر و سرویس تجهیزات الکتریکی

با استفاده از اندازه گیری ولتاژ، مقاومت، ظرفیت خازنی و جریان می توان وضعیت تجهیزات و مدارهای مختلف را در زمان تعمیر و سرویس بررسی کرد.

• تست قطعات الکترونیکی

حالت های اندازه گیری مقاومت و ظرفیت خازنی و همچنین تست دیود و پیوستگی، برای بررسی قطعات و مسیرهای مدار الکترونیکی کاربرد دارند.

• اندازه گیری دمای تجهیزات

CM83E با استفاده از پراب K-Type می تواند دما را در محدوده 20- تا 1000 درجه سانتی گراد اندازه گیری کند و برای بررسی دمای قطعات و تجهیزات مناسب است.

• تاسیسات و تجهیزات ساختمانی

این دستگاه برای بررسی پارامترهای الکتریکی در سیم کشی ساختمان، تجهیزات برقی و مدارهای داخلی کاربرد دارد و می تواند در تعمیر و نگهداری تاسیسات مورد استفاده قرار گیرد.

• تعمیرات خانگی و پروژه های DIY

به دلیل تنوع حالت های اندازه گیری و طراحی قابل حمل، CM83E برای بررسی مدارها، تجهیزات برقی و انجام پروژه های فنی در محیط خانه نیز قابل استفاده است.

مناسب برای چه کسانی است؟

MESTEK CM83E برای برق کاران، تکنسین های برق و الکترونیک، تعمیرکاران تجهیزات، سرویس کاران، مهندسان برق و کاربران فنی مناسب است. همچنین برای افرادی که به یک کلمپ متر چندمنظوره برای اندازه گیری جریان AC/DC، ولتاژ، مقاومت، خازن و دما در پروژه های صنعتی، ساختمانی و خانگی نیاز دارند، گزینه ای کاربردی محسوب می شود.

ویژگی ها و مزایای مولتی متر کلمپی MESTEK CM83E

• اندازه گیری جریان AC/DC تا 600 آمپر

کلمپ دستگاه امکان اندازه گیری جریان AC و DC تا 600 آمپر را بدون نیاز به قطع مدار فراهم می کند و برای بررسی جریان تجهیزات و مدارهای مختلف مناسب است.

• اندازه گیری دقیق با True RMS

قابلیت True RMS امکان اندازه گیری دقیق تر ولتاژ و جریان AC را در شرایطی که شکل موج کاملاً سینوسی نیست، فراهم می کند و برای تجهیزات و بارهای الکتریکی مختلف کاربرد دارد.

• اندازه گیری ولتاژ AC/DC تا 600 ولت

CM83E می تواند ولتاژ متناوب و مستقیم را تا 600 ولت اندازه گیری کند و برای بررسی مدارهای ساختمانی، صنعتی و تجهیزات الکتریکی قابل استفاده است.

• اندازه گیری مقاومت و ظرفیت خازنی

این دستگاه امکان اندازه گیری مقاومت تا 60 مگااهم و ظرفیت خازنی تا 60 میلی فاراد را فراهم می کند و برای تست قطعات و عیب یابی مدارها کاربرد دارد.

• اندازه گیری دما با پراب K-Type

با اتصال پراب دما، امکان اندازه گیری دما در محدوده 20- تا 1000 درجه سانتی گراد فراهم می شود. این قابلیت برای بررسی دمای قطعات و تجهیزات الکتریکی و صنعتی کاربردی است.

• تشخیص ولتاژ غیرتماسی NCV

قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم پراب با سیم را فراهم می کند و می تواند قبل از انجام اندازه گیری مستقیم برای بررسی اولیه مدار مورد استفاده قرار گیرد.

• تست دیود و پیوستگی با بیزر

وجود حالت تست دیود و تست پیوستگی صوتی، بررسی مسیرهای مدار، اتصالات و برخی قطعات الکترونیکی را ساده تر می کند و در صورت وجود پیوستگی، هشدار صوتی ارائه می شود.

• نمایشگر 6000 شمارشی با نور پس زمینه

نمایشگر دیجیتال 6000 Counts امکان مشاهده دقیق تر مقادیر اندازه گیری شده را فراهم می کند. نور پس زمینه نیز خواندن اطلاعات را در محیط های کم نور آسان تر می سازد.

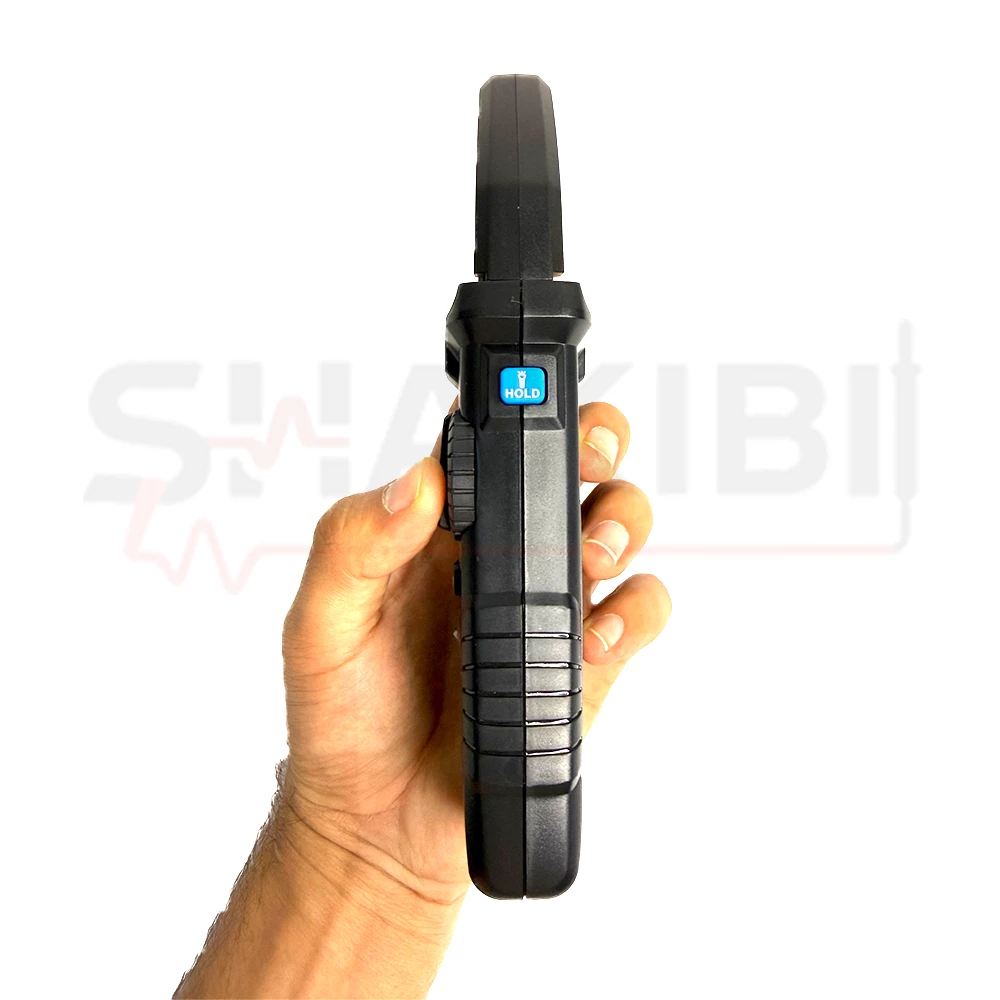

• Data Hold برای ثابت نگه داشتن مقدار

با استفاده از قابلیت Data Hold می توان مقدار نمایش داده شده را روی صفحه ثابت کرد؛ این ویژگی هنگام اندازه گیری در محل هایی که مشاهده مستقیم نمایشگر دشوار است، کاربرد دارد.

• چراغ قوه داخلی

چراغ قوه تعبیه شده روی دستگاه، روشنایی لازم برای کار در فضاهای تاریک، داخل تابلوهای برق و محیط های کم نور را فراهم می کند.

• خاموشی خودکار و هشدار باتری ضعیف

قابلیت Auto Power Off در صورت عدم استفاده دستگاه را خاموش می کند و هشدار باتری ضعیف نیز زمان مناسب برای تعویض باتری را به کاربر اطلاع می دهد.

• طراحی مناسب برای کارهای فنی

ترکیب اندازه گیری جریان با کلمپ، قابلیت های چندمنظوره و امکاناتی مانند NCV، چراغ قوه و Data Hold، CM83E را به ابزاری کاربردی برای تعمیرات، سرویس و عیب یابی تجهیزات الکتریکی تبدیل کرده است.

مقایسه مولتی متر کلمپی MESTEK CM83E با مدل های مشابه:

1. مولتی متر کلمپی MESTEK CM83E در سری CM83 یک مدل چندمنظوره با تمرکز بر اندازه گیری جریان AC/DC، دما و عیب یابی عمومی مدار است. این مدل از True RMS، اندازه گیری جریان AC/DC تا 600 آمپر، ولتاژ AC/DC تا 600 ولت، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 60 میلی فاراد و دمای 20- تا 1000 درجه سانتی گراد پشتیبانی می کند. همچنین NCV، تست دیود و پیوستگی، Data Hold، نور پس زمینه و چراغ قوه را در اختیار کاربر قرار می دهد.

2. در مقایسه با MESTEK CM83A+، مدل CM83E امکانات اندازه گیری کامل تری ارائه می دهد. CM83A+ برای اندازه گیری جریان AC/DC تا 600 آمپر و ولتاژ تا 600 ولت طراحی شده، اما CM83E علاوه بر این موارد، اندازه گیری دما، ظرفیت خازنی تا 60mF و مقاومت تا 60MΩ را نیز ارائه می کند. بنابراین برای کاربری که علاوه بر اندازه گیری جریان و ولتاژ به قابلیت های متنوع تری نیاز دارد، CM83E انتخاب کامل تری محسوب می شود.

3. در مقایسه با MESTEK CM83B، انتخاب به نوع کاربرد بستگی دارد. CM83B دارای نمایشگر 10000 شمارشی است و قابلیت هایی مانند True RMS و Inrush را ارائه می دهد، در حالی که CM83E نمایشگر 6000 شمارشی دارد اما اندازه گیری دما و جریان DC با کلمپ را نیز در اختیار کاربر قرار می دهد. بنابراین CM83B برای کاربرانی که نمایشگر با شمارش بالاتر و قابلیت جریان استارت برایشان اولویت دارد مناسب تر است، در حالی که CM83E برای اندازه گیری ترکیبی جریان AC/DC و دما گزینه کاربردی تری است.

4. مدل MESTEK CM83C نیز گزینه ای نزدیک به CM83E است و برای کاربرانی که اندازه گیری دما و جریان راه اندازی اهمیت دارد، جذاب است. CM83C نمایشگر 10000 شمارشی و قابلیت Inrush دارد و دما را از 20- تا 1000 درجه سانتی گراد اندازه گیری می کند؛ اما CM83E علاوه بر اندازه گیری دما، جریان DC تا 600 آمپر را نیز با کلمپ اندازه گیری می کند. بنابراین اگر اندازه گیری جریان DC برای شما ضروری است، CM83E انتخاب مناسب تری خواهد بود.

5. اگر به قابلیت تست RCD برای بررسی عملکرد محافظ جان نیاز دارید، مدل MESTEK CM83D گزینه تخصصی تری در این سری است. CM83D دارای تست RCD با جریان 30mA و نمایشگر 10000 شمارشی است، اما برای اندازه گیری دما، CM83E انتخاب مناسب تری است.

6. در مجموع، MESTEK CM83E برای کاربرانی مناسب است که یک کلمپ متر همه کاره برای اندازه گیری جریان AC/DC، ولتاژ، مقاومت، خازن و دما می خواهند و در کنار آن به True RMS، NCV، تست دیود و پیوستگی و امکاناتی مانند چراغ قوه و Data Hold نیاز دارند. اگر Inrush، نمایشگر 10000 شمارشی یا تست RCD اولویت اصلی شماست، بهتر است مدل های CM83B، CM83C یا CM83D را نیز بررسی کنید.

راهنمای خرید مولتی متر کلمپی / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب یک مولتی متر کلمپی مناسب، بهتر است قبل از توجه به تعداد قابلیت ها، نیاز اصلی خود را مشخص کنید. MESTEK CM83E برای کاربرانی طراحی شده است که علاوه بر اندازه گیری جریان، به امکاناتی مانند اندازه گیری دما، مقاومت و ظرفیت خازنی نیز نیاز دارند.

• محدوده اندازه گیری جریان را بررسی کنید

اگر قرار است جریان مدارهای مختلف را بدون قطع سیم اندازه گیری کنید، حداکثر جریان قابل اندازه گیری یکی از مهم ترین مشخصات است. CM83E امکان اندازه گیری جریان AC/DC تا 600 آمپر را با استفاده از کلمپ فراهم می کند و برای بسیاری از کاربردهای ساختمانی، صنعتی و تعمیراتی مناسب است.

• به True RMS توجه کنید

برای اندازه گیری جریان و ولتاژ AC در تجهیزاتی که بارهای غیرخطی یا شکل موج های غیرسینوسی دارند، قابلیت True RMS اهمیت بیشتری پیدا می کند. اگر استفاده شما محدود به اندازه گیری های ساده برق نیست و با تجهیزات الکترونیکی، منابع تغذیه، موتور یا بارهای متنوع کار می کنید، وجود True RMS می تواند مزیت مهمی باشد.

• ولتاژ قابل اندازه گیری را در نظر بگیرید

محدوده ولتاژ نیز باید متناسب با محیط کاری انتخاب شود. CM83E امکان اندازه گیری ولتاژ AC/DC تا 600 ولت را دارد و برای بسیاری از مدارها و تجهیزات الکتریکی مورد استفاده در محیط های ساختمانی و صنعتی مناسب است.

• قابلیت های جانبی موردنیاز خود را مشخص کنید

اگر علاوه بر جریان و ولتاژ به تست قطعات و عیب یابی مدار نیاز دارید، قابلیت هایی مانند اندازه گیری مقاومت تا 60MΩ، ظرفیت خازنی تا 60mF، تست دیود و پیوستگی اهمیت پیدا می کنند. CM83E این مجموعه قابلیت ها را در یک دستگاه ارائه می دهد.

• در صورت نیاز، قابلیت اندازه گیری دما را بررسی کنید

اگر در کنار تست های الکتریکی نیاز به بررسی دمای قطعات یا تجهیزات دارید، مدلی مجهز به ورودی پراب دما انتخاب کنید. CM83E با پراب K-Type امکان اندازه گیری دما در محدوده 20- تا 1000 درجه سانتی گراد را فراهم می کند و برای کارهای تعمیراتی و فنی کاربردی است.

• امکانات ایمنی را جدی بگیرید

در زمان خرید کلمپ متر، فقط به تعداد رنج های اندازه گیری توجه نکنید. قابلیت هایی مانند NCV، تست پیوستگی، هشدارها و رده ایمنی CAT III 600V نیز در انتخاب دستگاه اهمیت دارند. البته رده ایمنی به تنهایی به معنی مجاز بودن هر نوع اندازه گیری نیست و باید محدوده و دستورالعمل سازنده نیز رعایت شود.

• نمایشگر و امکانات کاربری را بررسی کنید

برای استفاده در محیط های کاری، نمایشگر خوانا اهمیت زیادی دارد. CM83E دارای نمایشگر 6000 شمارشی، نور پس زمینه، Data Hold و چراغ قوه داخلی است. این امکانات در زمان کار داخل تابلو برق، محیط های کم نور یا هنگام اندازه گیری در موقعیت هایی که مشاهده نمایشگر دشوار است، کاربرد دارند.

• در نهایت، مدل را بر اساس نوع کار انتخاب کنید

اگر فقط به اندازه گیری جریان و ولتاژ نیاز دارید، ممکن است یک کلمپ متر ساده تر و اقتصادی تر نیاز شما را برطرف کند. اما اگر به دنبال دستگاهی برای اندازه گیری جریان AC/DC، ولتاژ، مقاومت، خازن و دما هستید و قابلیت هایی مانند True RMS، NCV، تست دیود، پیوستگی، Data Hold و چراغ قوه برایتان اهمیت دارد، MESTEK CM83E گزینه ای مناسب برای کارهای فنی، تعمیراتی و صنعتی محسوب می شود.

آموزش استفاده از مولتی متر کلمپی MESTEK CM83E

1. آماده سازی دستگاه

پیش از شروع اندازه گیری، وضعیت ظاهری دستگاه، پراب ها و عایق سیم های تست را بررسی کنید. باتری ها را در محل مشخص قرار دهید و سلکتور را روی حالت اندازه گیری موردنظر قرار دهید. قبل از اتصال پراب ها، از مناسب بودن رنج انتخاب شده با مقدار احتمالی پارامتر مورد آزمایش مطمئن شوید.

2. اندازه گیری جریان AC و DC با کلمپ

برای اندازه گیری جریان، ابتدا سلکتور را روی حالت جریان مناسب قرار دهید. فک کلمپ را باز کرده و فقط یک رشته سیم را داخل آن قرار دهید؛ قرار دادن هم زمان سیم رفت و برگشت باعث می شود میدان مغناطیسی یکدیگر را خنثی کنند و نتیجه صحیح نباشد. سپس فک را کاملاً ببندید و مقدار جریان را روی نمایشگر بخوانید. مزیت این روش، اندازه گیری جریان بدون نیاز به قطع مدار است.

3. اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، از پراب های تست استفاده کنید و سلکتور را روی حالت ولتاژ AC یا DC قرار دهید. پراب ها را مطابق نوع مدار به نقاط موردنظر متصل کرده و مقدار نمایش داده شده را مشاهده کنید. محدوده اندازه گیری ولتاژ این دستگاه تا 600 ولت AC/DC است؛ بنابراین از اتصال دستگاه به ولتاژهای خارج از محدوده مجاز خودداری کنید.

4. اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا برق مدار را کاملاً قطع کنید. سلکتور را روی حالت مقاومت قرار دهید و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. مقدار مقاومت روی نمایشگر نمایش داده می شود. اندازه گیری مقاومت روی مدار دارای ولتاژ می تواند به دستگاه آسیب برساند و نتیجه نادرست ایجاد کند.

5. تست پیوستگی و دیود

برای بررسی اتصال مسیرهای مدار، حالت Continuity را انتخاب کنید. پس از اتصال پراب ها به دو نقطه موردنظر، در صورت وجود پیوستگی، بیزر دستگاه هشدار صوتی می دهد. برای تست دیود نیز حالت Diode را انتخاب کرده و پراب ها را به دو سر دیود متصل کنید؛ جهت اتصال پراب ها در نتیجه تست اهمیت دارد.

6. اندازه گیری ظرفیت خازن

پیش از تست خازن، آن را از مدار جدا کرده و شارژ باقی مانده آن را تخلیه کنید. سپس حالت Capacitance را انتخاب کرده و خازن را با پراب های مناسب به دستگاه متصل کنید. پس از ثابت شدن عدد روی نمایشگر، مقدار ظرفیت خازن را مشاهده کنید.

7. اندازه گیری دما با پراب K-Type

برای اندازه گیری دما، پراب K-Type را به ورودی مربوط به دما متصل و حالت Temperature را انتخاب کنید. نوک پراب را روی قطعه یا محل موردنظر قرار دهید و پس از پایدار شدن عدد، دمای نمایش داده شده را بخوانید. محدوده اندازه گیری دمای CM83E حدود 20- تا 1000 درجه سانتی گراد است.

8. استفاده از قابلیت NCV

برای تشخیص اولیه وجود ولتاژ، حالت NCV را فعال کنید و قسمت مربوط به تشخیص ولتاژ غیرتماسی دستگاه را به سیم یا تجهیز نزدیک کنید. در صورت تشخیص میدان الکتریکی، دستگاه هشدار مناسب ارائه می دهد. NCV صرفاً برای تشخیص اولیه است و نباید جایگزین اندازه گیری مستقیم و ایمن ولتاژ شود.

9. استفاده از Data Hold و نور دستگاه

هنگام اندازه گیری در محل هایی که مشاهده نمایشگر دشوار است، دکمه Data Hold را فشار دهید تا مقدار اندازه گیری شده روی نمایشگر ثابت بماند. در محیط های تاریک نیز می توانید از نور پس زمینه LCD و چراغ قوه داخلی استفاده کنید تا خواندن مقدار و دسترسی به محل اندازه گیری آسان تر شود.

نکته ایمنی:

پیش از هر اندازه گیری، حالت و محدوده دستگاه را بررسی کنید و از سالم بودن پراب ها اطمینان داشته باشید. هنگام اندازه گیری جریان با کلمپ، فقط یک هادی را داخل فک قرار دهید و هنگام اندازه گیری مقاومت، خازن، دیود یا پیوستگی، مدار را از منبع تغذیه جدا کنید. همچنین هرگز از دستگاه برای اندازه گیری ولتاژ یا جریان خارج از محدوده مجاز آن استفاده نکنید.

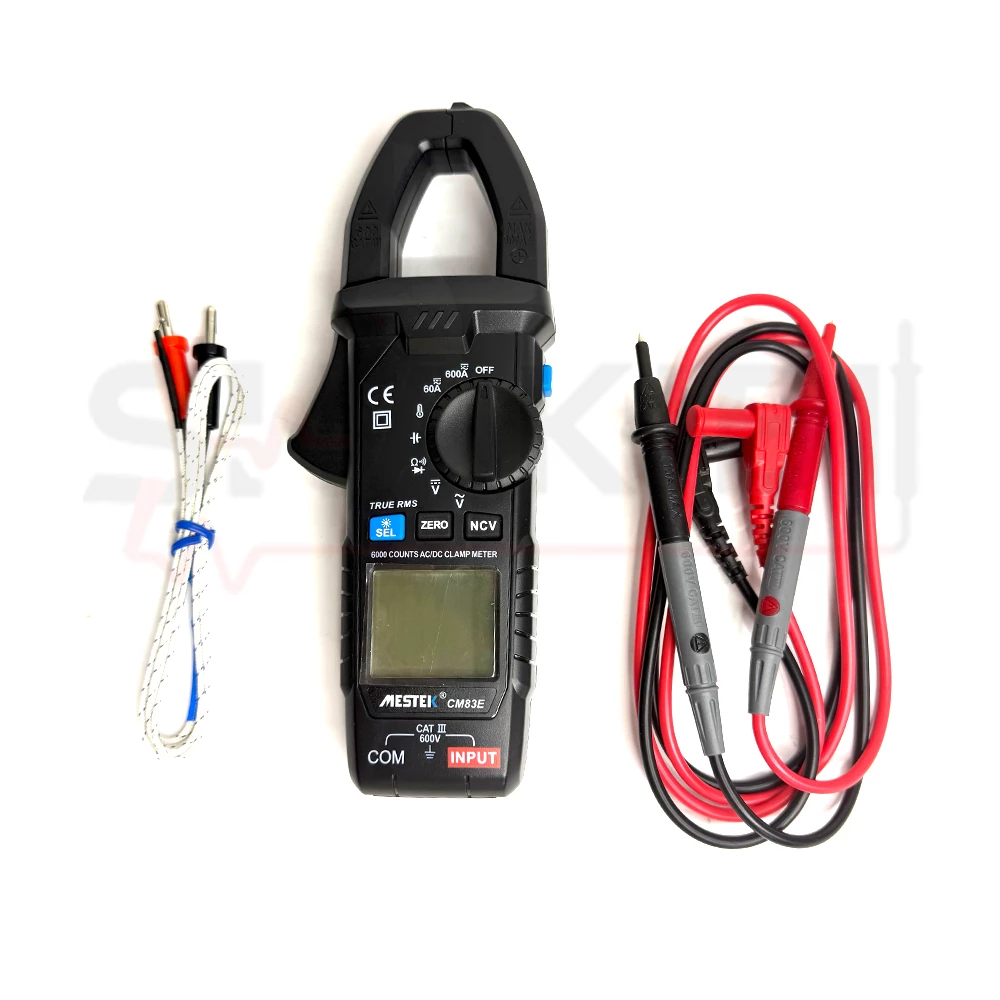

اقلام همراه مولتی متر کلمپی MESTEK CM83E:

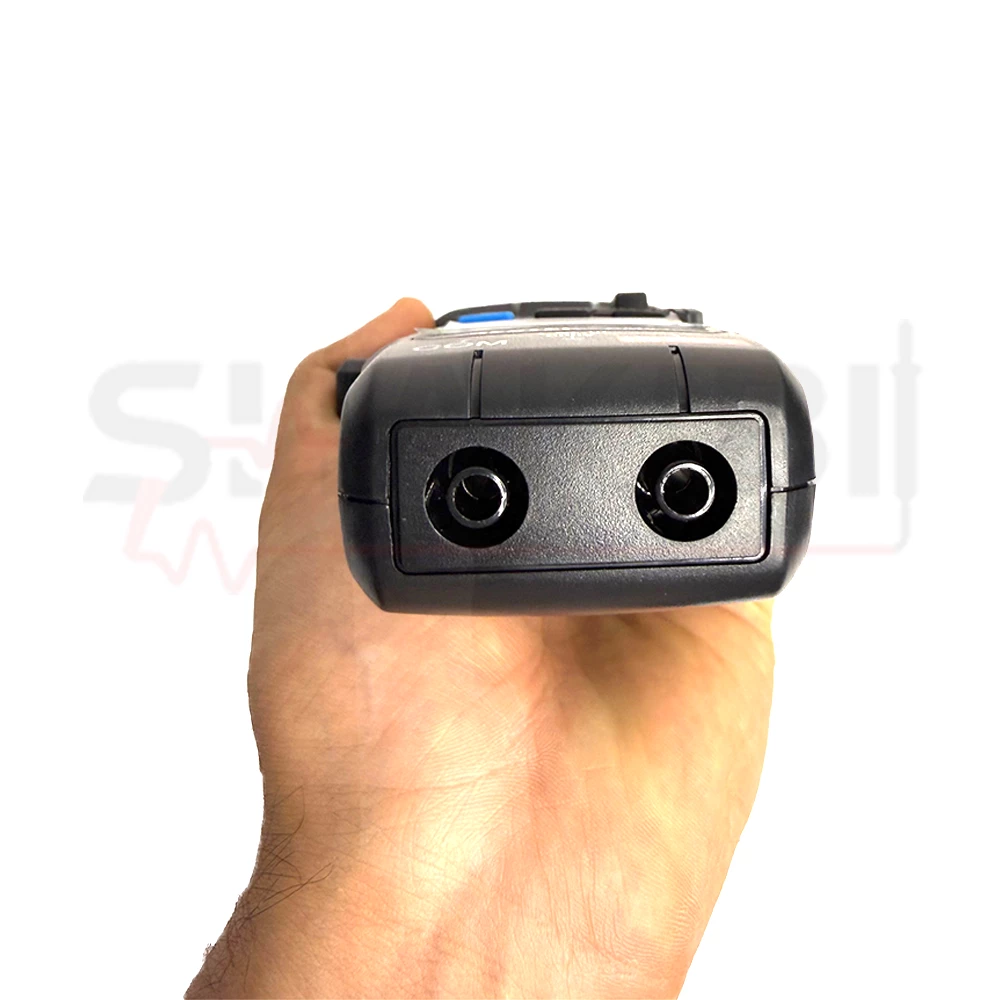

• پراب های تست: برای اندازه گیری ولتاژ، مقاومت، پیوستگی و سایر پارامترهای الکتریکی.

• پراب دمای K-Type: برای اندازه گیری دما در محدوده مورد پشتیبانی دستگاه.

• باتری: جهت تامین انرژی موردنیاز مولتی متر.

• کیف حمل: برای نگهداری و جابه جایی آسان تر دستگاه و متعلقات آن.

• دفترچه راهنما: شامل اطلاعات مربوط به نحوه استفاده، تنظیمات و مشخصات دستگاه.

سوالات متداول درباره مولتی متر کلمپی MESTEK CM83E
1. مولتی متر کلمپی MESTEK CM83E چه پارامترهایی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان و ولتاژ AC/DC، مقاومت، ظرفیت خازنی و دما را دارد. همچنین از تست دیود، تست پیوستگی و تشخیص ولتاژ غیرتماسی NCV پشتیبانی می کند.

2. آیا CM83E می تواند جریان را بدون قطع مدار اندازه گیری کند؟

بله. با استفاده از فک کلمپی می توان جریان AC/DC را تا 600 آمپر بدون نیاز به قطع سیم یا باز کردن مدار اندازه گیری کرد. هنگام استفاده از کلمپ باید فقط یک هادی داخل فک قرار گیرد.

3. آیا این مولتی متر قابلیت True RMS دارد؟

بله. CM83E مجهز به True RMS است و می تواند در اندازه گیری ولتاژ و جریان AC، به ویژه در شرایطی که شکل موج کاملاً سینوسی نیست، نتایج دقیق تری ارائه دهد.

4. محدوده اندازه گیری دمای CM83E چقدر است؟

این دستگاه با استفاده از پراب K-Type امکان اندازه گیری دما در محدوده حدود 20- تا 1000 درجه سانتی گراد را فراهم می کند و برای بررسی دمای قطعات و تجهیزات مختلف قابل استفاده است.

5. آیا MESTEK CM83E برای کار در محیط های صنعتی مناسب است؟

بله. ترکیب اندازه گیری جریان AC/DC تا 600 آمپر، ولتاژ تا 600 ولت، True RMS، NCV، تست دیود و پیوستگی، اندازه گیری مقاومت و خازن و همچنین رده ایمنی CAT III 600V، این دستگاه را برای بسیاری از کاربردهای تعمیراتی، ساختمانی و صنعتی مناسب می کند.
