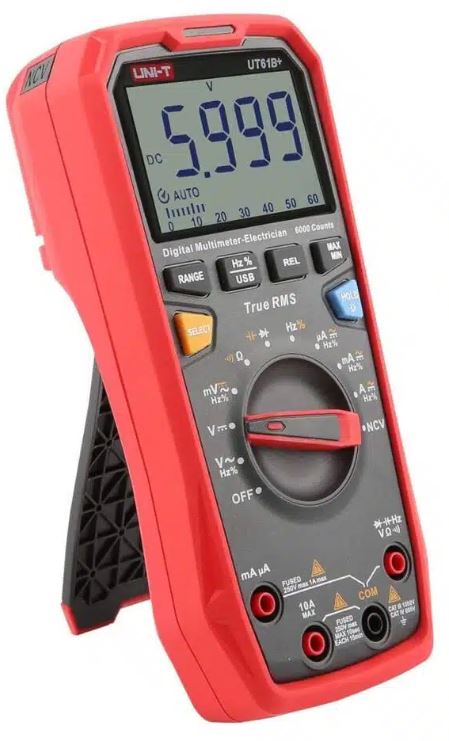

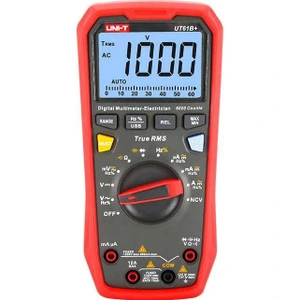

مولتی متر دیجیتال یونیتی مدل UNI-T UT61B plus (یکسال گارانتی تعویض تضمینی) آوومتر صنعتی True RMSدیجیتال یونیتی UNI-T UT61B+

معرفی و کاربرد مولتی متر دیجیتال یونیتی مدل UNI-T UT61B Plus:

مولتی متر دیجیتال UNI-T UT61B Plus یکی از مولتی مترهای حرفه ای و دقیق برند معتبر UNI-T است که برای انجام اندازه گیری های تخصصی در حوزه برق، الکترونیک، صنایع و تعمیرات طراحی شده است. این دستگاه با بهره گیری از فناوری True RMS، امکان اندازه گیری دقیق ولتاژ و جریان AC حتی در سیگنال های غیرسینوسی را فراهم می کند و علاوه بر اندازه گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی و فرکانس، از قابلیت هایی مانند Auto Range، NCV، تست دیود، تست پیوستگی، Data Hold، MAX/MIN و ارتباط USB با رایانه نیز برخوردار است. نمایشگر بزرگ با نور پس زمینه و بارگراف 31 بخشی نیز خواندن اطلاعات را در شرایط مختلف کاری آسان تر می کند.

مولتی متر UT61B Plus برای عیب یابی مدارهای الکتریکی، تعمیر تجهیزات الکترونیکی، تست تابلوهای برق، سرویس ماشین آلات صنعتی، بررسی سیستم های کنترلی، تعمیر لوازم برقی و انجام آزمایش های آموزشی و تحقیقاتی کاربرد دارد. این دستگاه انتخابی مناسب برای مهندسان برق و الکترونیک، تکنسین های تعمیر و نگهداری، تعمیرکاران تجهیزات صنعتی، کارشناسان کنترل کیفیت، دانشجویان رشته برق، آزمایشگاه ها و کاربران حرفه ای است که به یک مولتی متر دقیق، ایمن و مجهز به امکانات پیشرفته نیاز دارند.

ویژگی ها و مزایای مولتی متر دیجیتال UNI-T UT61B Plus:
1. فناوری True RMS برای اندازه گیری دقیق AC

مولتی متر UNI-T UT61B Plus مجهز به فناوری True RMS است که باعث می شود اندازه گیری ولتاژ و جریان AC در سیگنال های غیرسینوسی با دقت بالاتری انجام شود و نتایج قابل اعتمادتری ارائه دهد.

2. اندازه گیری ولتاژ بالا تا 1000 ولت

این دستگاه قابلیت اندازه گیری ولتاژ AC و DC تا 1000V را دارد و برای بررسی تجهیزات الکتریکی، تابلوهای برق و سیستم های صنعتی مناسب است.

3. اندازه گیری جریان AC/DC تا 10 آمپر

قابلیت اندازه گیری جریان از مقادیر پایین تا 10 آمپر، امکان تست و عیب یابی انواع مدارهای الکتریکی و الکترونیکی را فراهم می کند.

4. محدوده اندازه گیری گسترده مقاومت و ظرفیت خازنی

UT61B Plus توانایی اندازه گیری مقاومت تا 60MΩ و ظرفیت خازنی تا 60mF را دارد و برای بررسی سلامت قطعات الکترونیکی کاربردی است.

5. قابلیت اندازه گیری فرکانس و Duty Cycle

این مولتی متر امکان اندازه گیری فرکانس تا 10MHz و بررسی Duty Cycle از 0.1 تا 99.9 درصد را دارد که برای تست تجهیزات الکترونیکی و سیگنال ها مفید است.

6. قابلیت NCV برای تشخیص ولتاژ بدون تماس

با قابلیت NCV کاربر می تواند وجود ولتاژ را بدون اتصال مستقیم به سیم یا مدار تشخیص دهد که باعث افزایش سرعت و ایمنی هنگام کار می شود.

7. نمایشگر بزرگ با نور پس زمینه

صفحه نمایش LCD بزرگ با 6000 شمارش و نور پس زمینه، مشاهده مقادیر اندازه گیری شده را در محیط های کم نور آسان می کند.

8. قابلیت های ذخیره و تحلیل اطلاعات

امکاناتی مانند Data Hold، MAX/MIN و Relative Mode به کاربر اجازه می دهد مقادیر اندازه گیری شده را ثابت نگه داشته و داده ها را برای بررسی دقیق تر تحلیل کند.

9. طراحی ایمن و مناسب کارهای حرفه ای

وجود حفاظت ورودی، هشدار صوتی و نوری، خاموشی خودکار، نشانگر کاهش باتری و استانداردهای ایمنی معتبر، این دستگاه را برای استفاده در محیط های صنعتی و تعمیراتی مناسب کرده است.

کاربردهای مولتی متر UNI-T UT61B Plus:

• اندازه گیری ولتاژ AC/DC در مدارهای الکتریکی تا 1000 ولت

• تست و عیب یابی تجهیزات برق صنعتی و تابلوهای برق

• بررسی سلامت قطعات الکترونیکی مانند مقاومت، خازن و دیود

• اندازه گیری جریان AC/DC در مدارهای الکتریکی تا 10 آمپر

• اندازه گیری فرکانس سیگنال ها و تجهیزات الکترونیکی

• تست پیوستگی سیم ها، کابل ها و مسیرهای مدار

• تشخیص وجود ولتاژ بدون تماس مستقیم با قابلیت NCV

• تعمیر و نگهداری تجهیزات صنعتی و ماشین آلات

• استفاده در آزمایشگاه های برق و مراکز آموزشی

• ثبت و انتقال داده های اندازه گیری از طریق پورت USB برای بررسی های دقیق تر

این دستگاه برای چه کسانی مناسب است؟

• مهندسان برق و الکترونیک

• تکنسین های تعمیر و نگهداری تجهیزات صنعتی

• تعمیرکاران بردهای الکترونیکی و لوازم برقی

• کارشناسان کنترل کیفیت و آزمایشگاه ها

• نصابان و سرویس کاران تابلوهای برق

• دانشجویان و مراکز آموزشی رشته برق و الکترونیک

• کاربران حرفه ای که به یک مولتی متر دقیق با امکانات کامل نیاز دارند

مولتی متر UNI-T UT61B Plus برای افرادی مناسب است که علاوه بر اندازه گیری های پایه، به قابلیت هایی مانند اندازه گیری True RMS، ثبت اطلاعات، تشخیص ولتاژ بدون تماس و محدوده اندازه گیری گسترده برای کارهای حرفه ای و صنعتی نیاز دارند.

مقایسه مولتی متر UNI-T UT61B Plus با مدل های مشابه:

مولتی متر UNI-T UT61B Plus یکی از مدل های حرفه ای سری UT61+ یونیتی است که با تمرکز بر دقت مناسب، ایمنی بالا و امکانات کاربردی برای برق کاران و تکنسین ها طراحی شده است. این مدل با داشتن True RMS، نمایشگر 6000 شمارش، اندازه گیری ولتاژ تا 1000 ولت و قابلیت های ثبت داده در دسته مولتی مترهای صنعتی میان رده قرار می گیرد.

مقایسه با UNI-T UT61D Plus:

مدل UT61D Plus از نظر بسیاری از قابلیت ها مشابه UT61B Plus است و هر دو از امکاناتی مانند True RMS، Auto Range، NCV، Data Hold، تست دیود و تست پیوستگی پشتیبانی می کنند. تفاوت اصلی این دو مدل در برخی امکانات اندازه گیری است؛ UT61D Plus معمولاً قابلیت های گسترده تری مانند اندازه گیری دما و محدوده های کاری متفاوت تر را ارائه می دهد.

UT61B Plus مناسب تر است برای:

1. تعمیرات عمومی برق و الکترونیک

2. اندازه گیری های روزمره صنعتی

3. کاربرانی که به امکانات حرفه ای با قیمت اقتصادی تر نیاز دارند

UT61D Plus مناسب تر است برای:

1. کاربران حرفه ای تر که به قابلیت های جانبی بیشتر نیاز دارند

2. تست های تخصصی تر در محیط های صنعتی

مقایسه با UNI-T UT61E Plus:

مدل UT61E Plus نسخه حرفه ای تر این سری محسوب می شود. مهم ترین تفاوت آن، دقت بالاتر و نمایشگر با رزولوشن بیشتر است. در حالی که UT61B Plus دارای نمایشگر 6000 شمارش است، UT61E Plus از نمایشگر 22000 شمارش بهره می برد و دقت اندازه گیری بالاتری ارائه می دهد.

UT61B Plus انتخاب مناسب تری است اگر:

1. به اندازه گیری های صنعتی و تعمیراتی معمول نیاز دارید.

2. دقت بسیار بالا برای شما اولویت اصلی نیست.

3. یک مولتی متر حرفه ای با قیمت مناسب می خواهید.

UT61E Plus انتخاب بهتر است اگر:

• در آزمایشگاه یا طراحی الکترونیک فعالیت می کنید.
• نیاز به اندازه گیری های دقیق تر و حساس تر دارید.
• با سیگنال های پیچیده تر و پروژه های تخصصی کار می کنید.

مقایسه با مولتی مترهای معمولی بازار:

مولتی مترهای اقتصادی معمولاً فقط قابلیت اندازه گیری ولتاژ، جریان و مقاومت را دارند و امکاناتی مانند True RMS، NCV، ثبت مقادیر MAX/MIN، USB و محافظت ورودی حرفه ای را ارائه نمی کنند.

در مقابل، UNI-T UT61B Plus امکانات بیشتری مانند:

• True RMS برای اندازه گیری دقیق AC

• تشخیص ولتاژ بدون تماس NCV

• اندازه گیری ظرفیت خازنی و فرکانس

• نمایشگر بزرگ با نور پس زمینه

• اتصال USB برای انتقال داده

جمع بندی انتخاب مدل مناسب:

• اگر یک مولتی متر حرفه ای، اقتصادی و مناسب تعمیرات و برق صنعتی می خواهید → UNI-T UT61B Plus گزینه مناسبی است.

• اگر به دقت بسیار بالا و اندازه گیری های تخصصی آزمایشگاهی نیاز دارید → UNI-T UT61E Plus انتخاب بهتر است.

• اگر به امکانات بیشتر مانند اندازه گیری دما و قابلیت های جانبی نیاز دارید → مدل هایی مانند UT61D Plus می توانند گزینه مناسب تری باشند.

راهنمای خرید مولتی متر UNI-T UT61B Plus / چگونه مدل مناسب را انتخاب کنیم؟

انتخاب یک مولتی متر مناسب به نوع کاربری، میزان دقت مورد نیاز و امکاناتی که از دستگاه انتظار دارید بستگی دارد. UNI-T UT61B Plus یک مولتی متر حرفه ای میان رده محسوب می شود که برای کاربران صنعتی، تعمیرکاران و مهندسانی طراحی شده است که به اندازه گیری دقیق و امکانات کامل نیاز دارند. این مدل دارای قابلیت هایی مانند True RMS، اندازه گیری ولتاژ AC/DC تا 1000 ولت، جریان تا 10 آمپر، مقاومت تا 60MΩ، ظرفیت خازنی تا 60mF، NCV و ارتباط USB است.

انتخاب بر اساس نوع کاربری:

• برای تعمیرات لوازم الکترونیکی و بردها

اگر فعالیت شما شامل تست قطعات، بررسی مدارها، اندازه گیری مقاومت، خازن، دیود و فرکانس است، UT61B Plus گزینه مناسبی است. قابلیت True RMS و اندازه گیری ظرفیت خازنی باعث می شود نتایج دقیق تری در مدارهای الکترونیکی دریافت کنید.

• برای برق صنعتی و تابلوهای برق

در صورتی که با تجهیزات صنعتی، تابلو برق و سیستم های کنترل کار می کنید، بهتر است مدلی را انتخاب کنید که محدوده ولتاژ و جریان مناسب، حفاظت ورودی و قابلیت تشخیص ولتاژ بدون تماس داشته باشد. UT61B Plus با پشتیبانی از اندازه گیری ولتاژ تا 1000 ولت و قابلیت NCV، برای این کاربردها مناسب است.

• برای کارهای آموزشی و آزمایشگاهی

این مدل به دلیل امکاناتی مانند Auto Range، نمایشگر 6000 شمارش، تست دیود، تست پیوستگی و انتقال داده از طریق USB می تواند برای دانشگاه ها، کارگاه های آموزشی و آزمایشگاه های برق گزینه کاربردی باشد.

مقایسه انتخاب بین مدل های سری UT61+

در سری UT61+ مدل های مختلفی مانند UT61B+، UT61D+ و UT61E+ وجود دارند که از نظر امکانات و دقت با یکدیگر تفاوت دارند. مدل UT61B+ دارای نمایشگر 6000 شمارش است، در حالی که مدل UT61E+ با نمایشگر 22000 شمارش دقت بالاتری برای اندازه گیری های حساس تر ارائه می دهد.

• اگر به یک مولتی متر حرفه ای برای تعمیرات، برق صنعتی و استفاده روزمره نیاز دارید → UNI-T UT61B Plus انتخاب مناسبی است.
• اگر به دقت بسیار بالا برای آزمایشگاه و طراحی الکترونیک نیاز دارید → مدل هایی مانند UT61E Plus گزینه بهتری هستند.
• اگر به امکانات جانبی بیشتر مانند اندازه گیری دما یا قابلیت های تخصصی تر نیاز دارید → بهتر است مدل های بالاتر سری UT61+ را بررسی کنید.

نکات مهم هنگام خرید UT61B Plus:

• بررسی کنید دستگاه دارای True RMS باشد تا اندازه گیری AC دقیق تر انجام شود.

• به محدوده ولتاژ و جریان مورد نیاز خود توجه کنید.

• اگر با مدارهای صنعتی کار می کنید، وجود NCV و حفاظت ورودی اهمیت زیادی دارد.

• برای استفاده طولانی مدت، مدل هایی با نمایشگر نور پس زمینه و قابلیت Data Hold کارایی بیشتری دارند.

• خرید از فروشنده معتبر برای اطمینان از اصالت دستگاه و خدمات پس از فروش اهمیت دارد.

آموزش استفاده از مولتی متر دیجیتال UNI-T UT61B Plus:

مولتی متر UNI-T UT61B Plus یک مولتی متر دیجیتال حرفه ای با قابلیت هایی مانند True RMS، Auto Range، اندازه گیری ولتاژ تا 1000 ولت، جریان تا 10 آمپر، تست دیود، تست پیوستگی، NCV و ارتباط USB است که برای اندازه گیری و عیب یابی مدارهای الکتریکی و الکترونیکی استفاده می شود.

مرحله اول: آماده سازی و بررسی دستگاه

قبل از شروع کار، از سالم بودن بدنه، کابل ها و پراب های اندازه گیری اطمینان حاصل کنید. باتری دستگاه را بررسی کرده و سپس کلید چرخشی مولتی متر را روی حالت موردنظر قرار دهید. در صورت نمایش هشدار کاهش باتری، بهتر است باتری ها تعویض شوند تا دقت اندازه گیری کاهش پیدا نکند.

مرحله دوم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ:

• پراب مشکی را به ورودی COM و پراب قرمز را به ورودی ولتاژ متصل کنید.

• کلید انتخاب عملکرد را روی حالت ولتاژ قرار دهید.

• پراب ها را به دو نقطه از مدار به صورت موازی وصل کنید.

• مقدار ولتاژ روی نمایشگر LCD نشان داده می شود.

این دستگاه امکان اندازه گیری ولتاژ AC و DC تا 1000 ولت را دارد و قابلیت True RMS باعث افزایش دقت در اندازه گیری سیگنال های AC می شود.

مرحله سوم: اندازه گیری جریان AC و DC

برای اندازه گیری جریان:

• ابتدا مدار را خاموش کنید.

• پراب قرمز را به ورودی جریان مناسب (µA/mA یا 10A) منتقل کنید.

• مولتی متر را به صورت سری با مدار قرار دهید.

• مدار را روشن کرده و مقدار جریان را مشاهده کنید.

در هنگام اندازه گیری جریان، توجه داشته باشید که اتصال اشتباه یا عبور جریان بیش از محدوده مجاز می تواند باعث آسیب به فیوز داخلی دستگاه شود.

مرحله چهارم: اندازه گیری مقاومت

برای اندازه گیری مقاومت:

• برق مدار را کاملاً قطع کنید.

• خازن های مدار را تخلیه کنید.

• حالت مقاومت (Ω) را انتخاب کنید.

• پراب ها را به دو سر قطعه موردنظر متصل کنید.

• مقدار مقاومت روی نمایشگر نمایش داده می شود.

هیچ گاه مقاومت یک قطعه را در مدار دارای ولتاژ اندازه گیری نکنید.

مرحله پنجم: تست دیود و پیوستگی مدار

برای تست دیود یا اتصال سیم ها:

• حالت تست دیود یا بیزر پیوستگی را انتخاب کنید.
• پراب ها را به دو سر قطعه یا مسیر مدار متصل کنید.
• در حالت پیوستگی، در صورت وجود اتصال مناسب، دستگاه هشدار صوتی صادر می کند.

این قابلیت برای بررسی سریع سیم ها، کابل ها، فیوزها و مسیرهای مدار بسیار کاربردی است.

مرحله ششم: اندازه گیری ظرفیت خازن و فرکانس

برای اندازه گیری ظرفیت خازن:

• خازن را از مدار جدا کنید.
• حالت اندازه گیری ظرفیت (Capacitance) را انتخاب کنید.
• پراب ها را به پایه های خازن متصل کنید.
• مقدار ظرفیت روی نمایشگر نشان داده می شود.

برای اندازه گیری فرکانس نیز دستگاه را روی حالت Frequency قرار داده و پراب ها را به سیگنال موردنظر متصل کنید.

مرحله هفتم: استفاده از قابلیت های جانبی

Data Hold:
برای ثابت نگه داشتن مقدار نمایش داده شده روی صفحه استفاده می شود.

MAX/MIN:
برای ثبت بیشترین و کمترین مقدار اندازه گیری شده کاربرد دارد.

Relative Mode (REL):
برای مقایسه مقدار فعلی با یک مقدار مرجع استفاده می شود.

NCV:
برای تشخیص وجود ولتاژ بدون تماس مستقیم با سیم یا مدار کاربرد دارد و باعث افزایش ایمنی هنگام کار می شود.

مرحله هشتم: اتصال به کامپیوتر و انتقال داده ها

در صورت استفاده از قابلیت ارتباط USB، می توان داده های اندازه گیری را به رایانه منتقل کرده و برای ثبت، بررسی و تحلیل اطلاعات استفاده کرد. نرم افزار مربوط به UT61B+ توسط UNI-T ارائه شده است.

نکات ایمنی هنگام استفاده:

• هنگام اندازه گیری ولتاژهای بالا، از تماس با قسمت فلزی پراب ها خودداری کنید.

• قبل از تست مقاومت، دیود و خازن، مدار را بدون برق کنید.

• هنگام اندازه گیری جریان، پراب را در ورودی صحیح قرار دهید.

• از عبور جریان بیشتر از محدوده مجاز دستگاه جلوگیری کنید.

• پس از پایان کار، پراب ها را جدا کرده و دستگاه را خاموش کنید.

اقلام همراه مولتی متر دیجیتال UNI-T UT61B Plus:

• مولتی متر دیجیتال UNI-T UT61B Plus

• یک جفت پراب اندازه گیری با روکش طلایی (Gold-Plated Test Leads)

• کابل USB برای انتقال اطلاعات به رایانه

• 4 عدد باتری AAA (1.5 ولت)

• دفترچه راهنمای کاربر

• کیف پارچه ای یا کاور حمل دستگاه

• جعبه بسته بندی اصلی محصول

سوالات متداول درباره مولتی متر دیجیتال UNI-T UT61B Plus:
1. مولتی متر UNI-T UT61B Plus برای چه کاربردهایی مناسب است؟

این دستگاه برای اندازه گیری و عیب یابی مدارهای الکتریکی و الکترونیکی، تعمیر تجهیزات صنعتی، بررسی تابلوهای برق، تست قطعات الکترونیکی و استفاده در آزمایشگاه ها طراحی شده است. قابلیت هایی مانند True RMS، NCV و Auto Range باعث شده این مدل برای کاربران حرفه ای گزینه مناسبی باشد.

2. آیا UNI-T UT61B Plus قابلیت اندازه گیری ولتاژ بالا را دارد؟

بله، این مولتی متر قابلیت اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 1000 ولت را دارد و برای بسیاری از کاربردهای صنعتی و تعمیراتی مناسب است.

3. قابلیت True RMS در این مولتی متر چه کاربردی دارد؟

فناوری True RMS باعث می شود دستگاه بتواند مقدار واقعی ولتاژ و جریان AC را حتی در سیگنال هایی که شکل موج کاملاً سینوسی ندارند، با دقت بیشتری اندازه گیری کند.

4. آیا UT61B Plus امکان اتصال به کامپیوتر را دارد؟

بله، این مدل دارای قابلیت ارتباط با رایانه از طریق پورت USB است و کاربران می توانند داده های اندازه گیری شده را برای ثبت، ذخیره و تحلیل به کامپیوتر منتقل کنند.

5. تفاوت Auto Range با حالت دستی چیست؟

در حالت Auto Range دستگاه به صورت خودکار بهترین محدوده اندازه گیری را انتخاب می کند و نیاز به تنظیم دستی رنج ندارد. این قابلیت باعث افزایش سرعت کار و کاهش احتمال خطای کاربر می شود.
