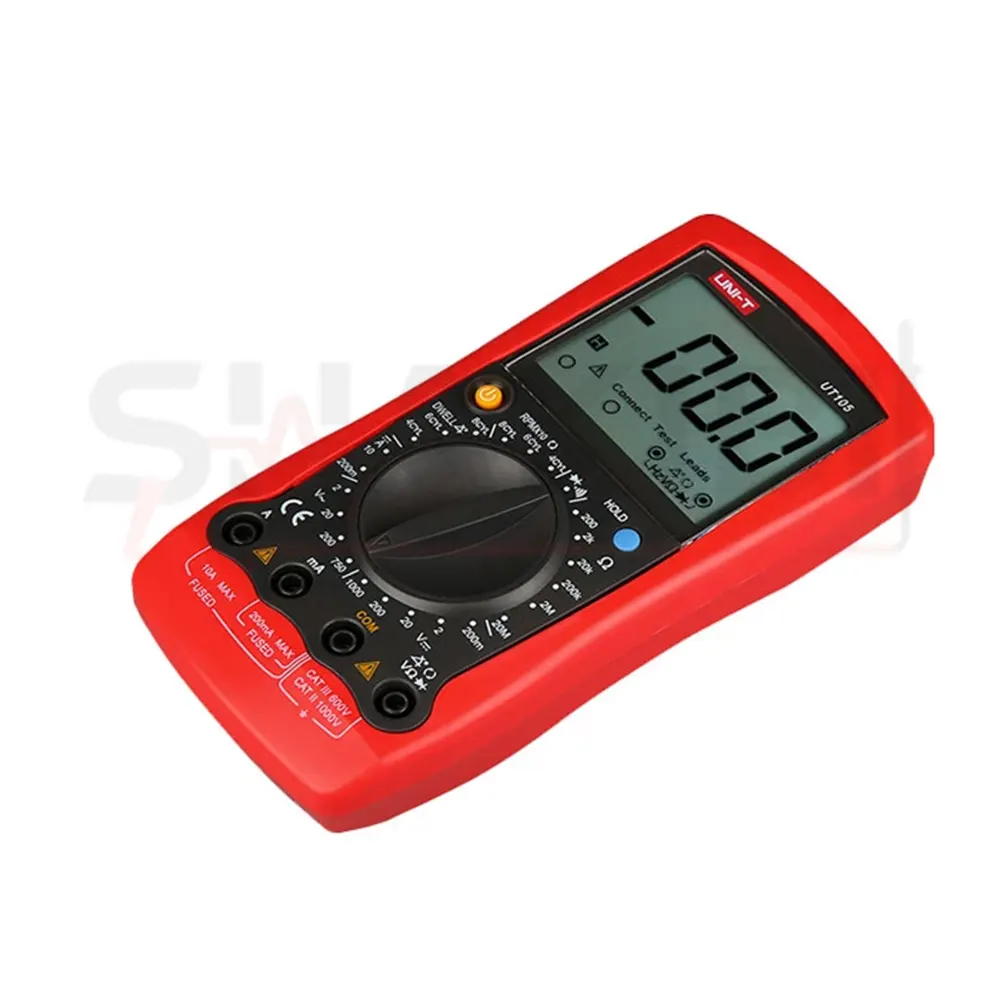

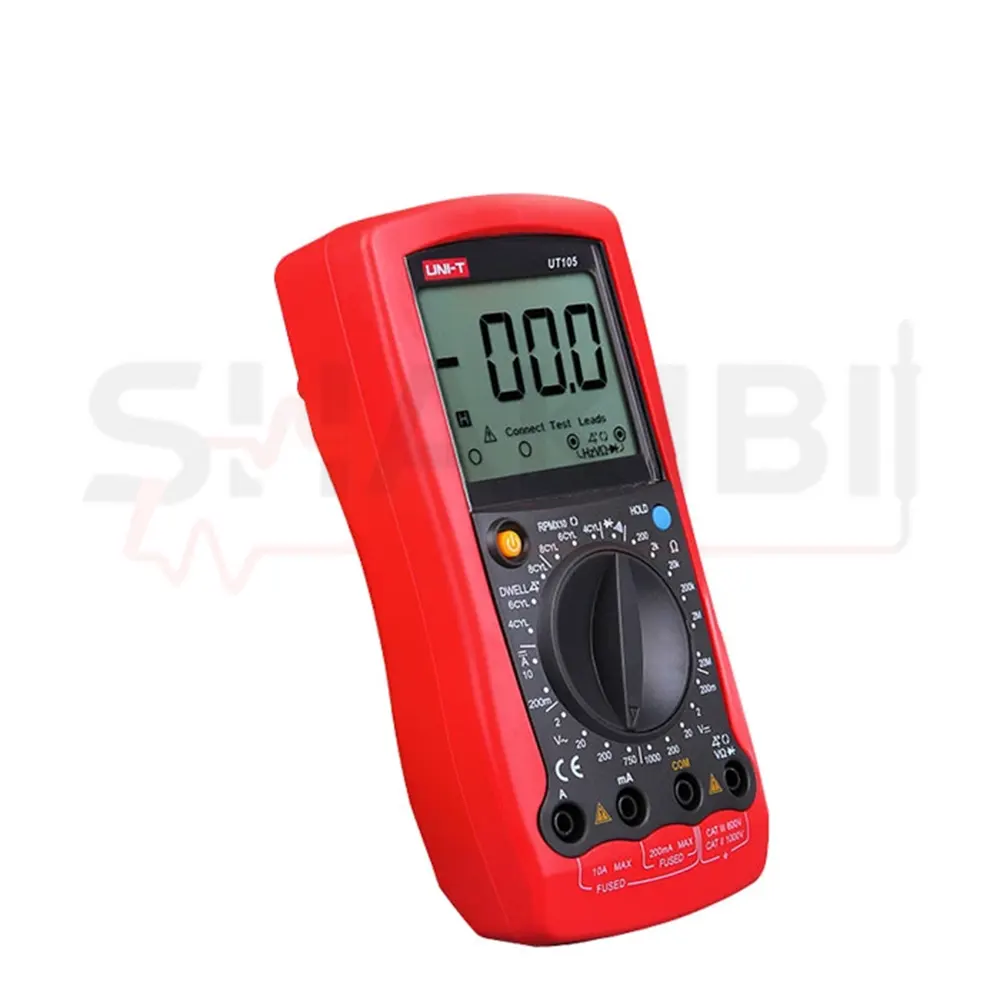

معرفی مولتی متر خودرویی UNI-T UT105:
-
مولتی متر خودرویی UNI-T UT105 یکی از مولتی مترهای تخصصی سری UT100 یونیتی است که برای عیب یابی و تعمیر سیستم های الکتریکی خودرو طراحی شده است. این دستگاه در کنار عملکردهای معمول یک مولتی متر دیجیتال، قابلیت های مخصوص خودرو مانند اندازه گیری RPM و Dwell را در اختیار تعمیرکار قرار می دهد و برای بررسی بخش هایی مانند فیوزها، کلیدها، شیرهای برقی، رله ها، سیستم شارژ، سیستم سوخت و مدارهای مرتبط با موتور کاربرد دارد. طبق مشخصات رسمی UNI-T، سری UT100 برای استفاده در عیب یابی خودروهای متداول و همچنین برخی کاربردهای مرتبط با خودروهای هیبریدی طراحی شده است.
-
UT105 امکان اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را فراهم می کند و در بخش جریان نیز قادر به اندازه گیری جریان DC تا 10 آمپر است. محدوده اندازه گیری مقاومت این دستگاه تا 20 مگااهم بوده و در کنار آن قابلیت تست دیود و تست پیوستگی همراه با بیزر نیز در نظر گرفته شده است. این مجموعه باعث می شود UT105 علاوه بر کاربردهای تخصصی خودرو، برای بسیاری از بررسی های عمومی مدارهای الکتریکی نیز قابل استفاده باشد.
-
یکی از مهم ترین مزیت های UT105 برای تعمیرکاران خودرو، وجود قابلیت Dwell/Tach است. این دستگاه امکان بررسی دور موتور و Dwell را برای موتورهای ۴، ۶ و ۸ سیلندر فراهم می کند و به همین دلیل در عیب یابی سیستم های مرتبط با موتور و جرقه زنی می تواند کاربرد داشته باشد. البته محل و روش اتصال برای اندازه گیری RPM یا Dwell باید بر اساس نوع سیستم جرقه زنی و اطلاعات فنی همان خودرو تعیین شود و نباید محل اتصال سیم ها بدون مراجعه به دستورالعمل خودرو حدس زده شود.
-
UT105 دارای نمایشگر 2000 شمارش و رنج بندی دستی (Manual Range) است؛ بنابراین کاربر می تواند محدوده اندازه گیری را متناسب با کمیت مورد نظر انتخاب کند. امپدانس ورودی دستگاه در اندازه گیری ولتاژ DC حدود 10 مگااهم است که برای اندازه گیری بسیاری از مدارهای الکتریکی خودرو مناسب است. قابلیت Data Hold نیز امکان ثابت نگه داشتن مقدار نمایش داده شده را برای بررسی یا ثبت آسان تر نتیجه فراهم می کند و نمایشگر دستگاه نیز در صورت ضعیف شدن باتری، هشدار مربوطه را نشان می دهد.
-
این مولتی متر با یک باتری 9 ولتی 6F22 تغذیه می شود و ابعاد آن حدود 179×88×39 میلی متر است. نمایشگر دستگاه ابعادی در حدود 60×54 میلی متر دارد و وزن اعلام شده توسط سازنده، با احتساب هولستر، حدود 351 گرم است. وجود هولستر نیز باعث می شود دستگاه برای استفاده های روزمره تعمیرگاهی و جابه جایی بین محل های مختلف کار مناسب تر باشد.
-
از نظر ایمنی نیز UT105 برای استفاده در محیط های اندازه گیری الکتریکی طراحی شده و دارای حفاظت ورودی است. با این حال، هنگام کار روی خودرو باید نوع مدار، محدوده اندازه گیری و محل اتصال پراب ها به دقت بررسی شود. به خصوص هنگام اندازه گیری جریان، اتصال اشتباه مولتی متر می تواند باعث ایجاد اتصال کوتاه و آسیب به دستگاه یا مدار شود.
-
نکته مهم هنگام خرید این محصول، توجه به تفاوت UNI-T UT105 با UNI-T UT105+ است. UT105 معمولی دارای نمایشگر 2000 شمارش، رنج دستی، جریان DC تا 10 آمپر و قابلیت های خودرویی RPM/Dwell است؛ در حالی که مدل UT105+ نسل متفاوتی با قابلیت هایی مانند True RMS، اندازه گیری جریان AC/DC، نمایشگر 4000 شمارش و امکانات گسترده تر است. بنابراین نباید مشخصات فنی مدل + را به UT105 معمولی نسبت داد.
-
در مجموع، UNI-T UT105 برای تعمیرکاران خودرو و تکنسین هایی مناسب است که به یک مولتی متر خودرویی با عملکردهای پایه اندازه گیری الکتریکی و قابلیت های اختصاصی مانند RPM و Dwell نیاز دارند. این دستگاه با ترکیب اندازه گیری ولتاژ، جریان DC، مقاومت، تست دیود و پیوستگی و قابلیت های مخصوص عیب یابی خودرو، می تواند به عنوان یک ابزار کاربردی در تعمیرگاه ها و محیط های فنی مورد استفاده قرار گیرد. تجهیزات اندازه گیری شکیبی نیز این محصول را در کنار سایر تجهیزات اندازه گیری و ابزارهای تخصصی برق و اتوماسیون ارائه می کند.
ویژگی ها و مزایای مولتی متر خودرویی UNI-T UT105:
-
طراحی تخصصی برای عیب یابی خودرو
UNI-T UT105 یک مولتی متر خودرویی است که علاوه بر اندازه گیری های معمول الکتریکی، امکاناتی مانند RPM و Dwell را برای عیب یابی سیستم های خودرو در اختیار تعمیرکار قرار می دهد. این ویژگی باعث می شود دستگاه برای استفاده در تعمیرگاه ها و بررسی سیستم های الکتریکی خودرو کاربردی تر از یک مولتی متر عمومی باشد.
-
اندازه گیری ولتاژ DC تا 1000 ولت
UT105 قابلیت اندازه گیری ولتاژ مستقیم تا 1000V را دارد و می توان از آن برای بررسی مدارهای DC و سیستم های مختلف الکتریکی استفاده کرد. این محدوده اندازه گیری، انعطاف پذیری مناسبی برای کاربردهای خودرویی و فنی ایجاد می کند.
-
اندازه گیری ولتاژ AC تا 750 ولت
این دستگاه امکان اندازه گیری ولتاژ متناوب تا 750V را نیز فراهم می کند. وجود این قابلیت باعث می شود UT105 علاوه بر کاربردهای خودرو، برای برخی اندازه گیری های عمومی الکتریکی نیز قابل استفاده باشد.
-
اندازه گیری جریان DC تا 10 آمپر
UT105 جریان مستقیم را تا 10A اندازه گیری می کند و برای بررسی بسیاری از مدارهای الکتریکی خودرو، مصرف جریان و عیب یابی بخش های مختلف مدار کاربرد دارد. توجه داشته باشید که این مدل قابلیت اندازه گیری جریان AC را ندارد.
-
اندازه گیری مقاومت تا 20 مگااهم
محدوده اندازه گیری مقاومت تا 20MΩ امکان بررسی مقاومت قطعات، سیم کشی، مسیرهای الکتریکی و برخی اجزای مدار را فراهم می کند. این قابلیت در کنار تست پیوستگی، برای پیدا کردن قطعی یا اشکال در مسیرهای الکتریکی خودرو مفید است.
یکی از ویژگی های مهم UT105 برای تعمیرکاران خودرو، قابلیت اندازه گیری دور موتور است. این دستگاه از حالت مربوط به Tach/RPM برای موتورهای 4، 6 و 8 سیلندر پشتیبانی می کند و می تواند در بررسی عملکرد موتور و سیستم جرقه زنی مورد استفاده قرار گیرد.
UT105 قابلیت اندازه گیری Dwell را نیز در اختیار کاربر قرار می دهد. این قابلیت برای بررسی زمان یا نسبت بسته بودن مدار اولیه سیستم جرقه زنی کاربرد دارد و مقدار مناسب آن باید با مشخصات فنی خودرو مورد نظر مقایسه شود.
-
نمایشگر 2000 شمارش و رنج بندی دستی
نمایشگر 2000 شمارش، اطلاعات اندازه گیری را با خوانایی مناسب نمایش می دهد و رنج بندی دستی نیز امکان انتخاب محدوده مناسب توسط کاربر را فراهم می کند. این ساختار برای تکنسین هایی که کنترل مستقیم روی محدوده اندازه گیری را ترجیح می دهند، کاربردی است.
با استفاده از حالت تست دیود می توان عملکرد دیودها را بررسی کرد و قابلیت Continuity نیز برای بررسی اتصال الکتریکی مسیرها، سیم ها و برخی قطعات کاربرد دارد. وجود بیزر در تست پیوستگی، تشخیص سریع مسیرهای دارای اتصال را آسان تر می کند.
با فعال کردن Data Hold، مقدار اندازه گیری شده روی نمایشگر ثابت می ماند. این قابلیت زمانی مفید است که هنگام اندازه گیری دسترسی مستقیم به نمایشگر دشوار باشد یا کاربر بخواهد مقدار مشاهده شده را بدون حفظ کردن آن بررسی یا ثبت کند.
-
امپدانس ورودی حدود 10 مگااهم
UT105 در اندازه گیری ولتاژ DC دارای امپدانس ورودی حدود 10MΩ است. امپدانس ورودی بالا باعث می شود اثر بارگذاری مولتی متر روی بسیاری از مدارهای اندازه گیری کاهش پیدا کند و برای اندازه گیری های الکتریکی معمول مناسب باشد.
دستگاه در صورت پایین آمدن سطح باتری، کاربر را از طریق نمایشگر مطلع می کند. این ویژگی کمک می کند کاهش عملکرد دستگاه به دلیل ضعیف شدن منبع تغذیه با مشکل مدار مورد آزمایش اشتباه گرفته نشود.
UT105 با یک باتری 9V تغذیه می شود و به منبع تغذیه خارجی نیاز ندارد. این موضوع استفاده از دستگاه را در تعمیرگاه، محل خودرو و محیط های مختلف کاری ساده تر می کند.
-
کاربرد گسترده در سیستم های خودرو
از UT105 می توان برای بررسی بخش هایی مانند فیوزها، سوئیچ ها، شیرهای برقی، رله ها، سیستم شارژ، مدارهای سوخت و بخش های مختلف الکتریکی خودرو استفاده کرد. در هر مورد، روش اتصال و محدوده اندازه گیری باید متناسب با مدار و دستورالعمل سازنده خودرو انتخاب شود.
یکی از مزایای مهم در انتخاب UT105، برخورداری از قابلیت های خودرویی مورد نیاز با ساختار ساده تر است. با این حال، نباید ویژگی های UT105+ مانند True RMS یا اندازه گیری جریان AC را به UT105 نسبت داد. اگر این قابلیت ها برای پروژه شما ضروری هستند، باید مدل UT105+ یا مولتی متر دیگری با مشخصات مورد نیاز انتخاب شود.
کاربردها و مناسب برای چه کسانی است؟
مولتی متر خودرویی UNI-T UT105 برای عیب یابی و بررسی سیستم های الکتریکی خودرو طراحی شده و در کنار اندازه گیری های معمول، قابلیت هایی مانند RPM و Dwell را نیز ارائه می دهد. به همین دلیل این دستگاه بیشتر برای کاربرانی مناسب است که با تعمیر، نگهداری و عیب یابی سیستم های برقی و الکترونیکی خودرو سروکار دارند.
UT105 می تواند برای بررسی ولتاژ، جریان DC، مقاومت، پیوستگی مدار و دیود در بخش های مختلف سیستم برق خودرو مورد استفاده قرار گیرد. این قابلیت ها برای پیدا کردن قطعی سیم، بررسی اتصالات، تشخیص برخی ایرادات مدار و کنترل وضعیت قطعات الکتریکی کاربرد دارند.
با استفاده از قابلیت اندازه گیری ولتاژ DC می توان وضعیت ولتاژ باتری و بخش هایی از سیستم شارژ خودرو را بررسی کرد. برای تشخیص دقیق سلامت باتری یا سیستم شارژ، نتیجه اندازه گیری باید در شرایط مناسب و مطابق مشخصات فنی خودرو تفسیر شود.
-
تست فیوزها و اتصالات الکتریکی
قابلیت تست پیوستگی و اندازه گیری مقاومت برای بررسی فیوزها، سیم ها و مسیرهای الکتریکی کاربرد دارد. این ویژگی می تواند در پیدا کردن مسیرهای قطع شده یا بررسی وجود اتصال الکتریکی در بخش های مختلف سیم کشی مفید باشد.
UT105 برای بررسی مدارها و کنتاکت های رله ها و سوئیچ ها نیز قابل استفاده است. با اندازه گیری مقاومت و پیوستگی می توان وضعیت برخی مسیرهای داخلی و کنتاکت ها را بررسی کرد؛ البته روش تست باید با توجه به نوع قطعه و مدار مربوطه انجام شود.
-
بررسی شیرهای برقی و سلونوئیدها
اندازه گیری مقاومت سیم پیچ و بررسی پیوستگی از جمله تست هایی است که می توان برای بررسی اولیه سلونوئیدها و شیرهای برقی انجام داد. مقدار مناسب مقاومت باید بر اساس مشخصات همان قطعه یا خودرو تعیین شود.
-
بررسی سیستم های سوخت رسانی
UT105 می تواند در بررسی برخی بخش های الکتریکی سیستم سوخت رسانی مانند مدارهای تغذیه، اتصالات و اجزای الکتریکی مورد استفاده قرار گیرد. این دستگاه برای تشخیص مکانیکی یا فشار سوخت طراحی نشده است و کاربرد آن در این بخش عمدتاً مربوط به اندازه گیری های الکتریکی است.
-
اندازه گیری دور موتور و Dwell
یکی از مهم ترین کاربردهای تخصصی UT105، استفاده از قابلیت RPM و Dwell در عیب یابی سیستم های مرتبط با موتور و جرقه زنی است. دستگاه از کاربردهای مربوط به موتورهای ۴، ۶ و ۸ سیلندر پشتیبانی می کند و می تواند اطلاعات مفیدی را در فرآیند عیب یابی در اختیار تعمیرکار قرار دهد.
-
بررسی مدارهای الکتریکی موتور
تعمیرکاران می توانند از UT105 برای اندازه گیری ولتاژ و مقاومت و بررسی پیوستگی در بخش های مختلف مدارهای الکتریکی موتور استفاده کنند. البته برای سنسورها و مدارهای خاص، مقدار استاندارد باید از اطلاعات فنی همان خودرو یا قطعه به دست آید.
-
کاربرد در خودروهای معمولی و برخی سیستم های هیبریدی
سری UT100 یونیتی برای عیب یابی خودروهای متداول و برخی کاربردهای مرتبط با خودروهای هیبریدی طراحی شده است. با این حال، وجود قابلیت اندازه گیری تا 1000V به تنهایی به معنی مناسب بودن دستگاه برای تمام مدارهای ولتاژ بالای خودروهای هیبریدی نیست. هنگام کار روی سیستم های ولتاژ بالای هیبریدی باید رده ایمنی، محدودیت های دستگاه و دستورالعمل سازنده خودرو به طور کامل رعایت شود.
مناسب برای چه کسانی است؟
برای افرادی که به صورت روزمره با سیم کشی، باتری، رله، فیوز، سیستم شارژ و سایر مدارهای الکتریکی خودرو سروکار دارند، UT105 مجموعه ای کاربردی از ابزارهای اندازه گیری را در یک دستگاه فراهم می کند.
-
تعمیرکاران و تکنسین های عیب یابی خودرو
وجود قابلیت های RPM و Dwell در کنار اندازه گیری های استاندارد، UT105 را برای تکنسین هایی که علاوه بر بررسی مدارهای الکتریکی به عیب یابی سیستم موتور و جرقه زنی نیز می پردازند، مناسب می کند.
UT105 می تواند به عنوان یک مولتی متر عمومی و خودرویی در تعمیرگاه مورد استفاده قرار گیرد و برای بررسی طیف متنوعی از قطعات و مدارهای الکتریکی خودرو در دسترس تکنسین باشد.
-
تکنسین های سیستم های برق و الکترونیک خودرو
کاربرانی که با رله ها، سلونوئیدها، فیوزها، سوئیچ ها، سیستم های شارژ و مدارهای الکتریکی خودرو کار می کنند، می توانند از قابلیت های اندازه گیری UT105 برای بررسی اولیه و عیب یابی استفاده کنند.
-
دانشجویان و هنرجویان برق خودرو
به دلیل وجود عملکردهای اصلی مولتی متر در کنار قابلیت های خودرویی مانند RPM و Dwell، این مدل می تواند برای آموزش عملی اندازه گیری های الکتریکی و آشنایی با روش های عیب یابی خودرو نیز مورد استفاده قرار گیرد.
-
کاربران فنی و علاقه مندان به تعمیرات خودرو
اگر فردی به یک مولتی متر قابل حمل برای بررسی مشکلات متداول سیستم برق خودرو نیاز داشته باشد، UT105 می تواند گزینه مناسبی باشد؛ به خصوص زمانی که قابلیت های تخصصی خودرو برای او مهم تر از امکانات الکترونیکی پیشرفته مانند اندازه گیری ظرفیت خازن یا True RMS باشد.
-
چه کسانی بهتر است مدل دیگری را انتخاب کنند؟
اگر نیاز اصلی شما اندازه گیری جریان AC، True RMS، تست ظرفیت خازن یا امکانات پیشرفته تر اندازه گیری است، UT105 انتخاب ایده آلی نیست و بهتر است مدلی با این قابلیت ها انتخاب شود. همچنین UT105 یک اسکنر دیاگ یا OBD نیست و نمی تواند جایگزین دستگاه های تخصصی خواندن کد خطا و اطلاعات ECU شود.
در مجموع، UNI-T UT105 برای کاربرانی مناسب است که یک مولتی متر خودرویی با قابلیت های پایه و کاربردی اندازه گیری و امکانات تخصصی RPM و Dwell می خواهند. این دستگاه برای برق کاران خودرو، تعمیرکاران، تکنسین های عیب یابی و تعمیرگاه ها می تواند ابزار مناسبی باشد و در تجهیزات اندازه گیری شکیبی نیز در کنار سایر تجهیزات تخصصی اندازه گیری قابل بررسی و تهیه است.
مقایسه مولتی متر خودرویی UNI-T UT105 با مدل های مشابه:
-
مقایسه UNI-T UT105 با UNI-T UT107
هر دو مدل UT105 و UT107 از سری مولتی مترهای خودرویی UNI-T هستند و برای عیب یابی خودرو طراحی شده اند. هر دو دارای نمایشگر ۲۰۰۰ شمارش، رنج بندی دستی، اندازه گیری ولتاژ DC تا ۱۰۰۰ ولت، ولتاژ AC تا ۷۵۰ ولت، جریان DC تا ۱۰ آمپر، مقاومت، تست دیود و پیوستگی و قابلیت Dwell/Tach برای موتورهای ۴، ۶ و ۸ سیلندر هستند.
تفاوت اصلی UT105 و UT107 در امکانات اندازه گیری اضافه است. UT107 علاوه بر قابلیت های پایه UT105، امکان اندازه گیری فرکانس تا ۲ کیلوهرتز، اندازه گیری دما از ۴۰- تا ۱۰۰۰ درجه سانتی گراد، تست باتری ۱۲ ولت و اندازه گیری Duty Cycle را نیز ارائه می دهد. در مقابل، UT105 ساختار ساده تری دارد و برای کاربرانی که بیشتر به اندازه گیری های پایه خودرو و قابلیت های RPM و Dwell نیاز دارند، می تواند انتخاب اقتصادی تری باشد.
بنابراین اگر RPM، Dwell، ولتاژ، جریان DC، مقاومت و تست پیوستگی نیاز اصلی شماست، UT105 می تواند کافی باشد؛ اما اگر علاوه بر این موارد به تست باتری ۱۲ ولت، دما، فرکانس و Duty Cycle نیاز دارید، UT107 گزینه کامل تری است.
-
مقایسه UNI-T UT105 با UNI-T UT105+
UT105+ را نباید صرفاً نسخه ای با نام مشابه در نظر گرفت؛ این مدل از نسل جدیدتر مولتی مترهای خودرویی UNI-T است. UT105+ دارای نمایشگر ۴۰۰۰ شمارش، اندازه گیری True RMS و قابلیت اندازه گیری جریان AC و DC است و امکاناتی مانند VFC، Duty Cycle، Dwell، RPM، تست دیود و پیوستگی را نیز ارائه می دهد.
در مقابل، UT105 معمولی دارای نمایشگر ۲۰۰۰ شمارش، رنج بندی دستی، اندازه گیری جریان DC تا ۱۰ آمپر و قابلیت های خودرویی RPM و Dwell است. بنابراین اگر هدف شما یک مولتی متر خودرویی ساده تر برای عیب یابی های متداول است، UT105 می تواند انتخاب مناسبی باشد؛ اما برای اندازه گیری های پیشرفته تر، مخصوصاً True RMS و جریان AC، باید UT105+ را بررسی کنید.
-
مقایسه UT105 با یک مولتی متر دیجیتال عمومی
مولتی مترهای عمومی معمولاً برای اندازه گیری ولتاژ، جریان، مقاومت و برخی کمیت های الکتریکی طراحی شده اند، اما UT105 علاوه بر این اندازه گیری های پایه، قابلیت های اختصاصی خودرو مانند RPM و Dwell را در اختیار کاربر قرار می دهد. همین موضوع باعث می شود UT105 برای تعمیرکار خودرو نسبت به یک مولتی متر عمومی با مشخصات مشابه، کاربرد تخصصی تری داشته باشد. سری UT100 اساساً برای عیب یابی خودرو و استفاده در بخش هایی مانند فیوز، سوئیچ، سلونوئید، رله، سیستم شارژ، سیستم سوخت و سنجش موتور طراحی شده است.
البته اگر کاربر بیشتر در زمینه الکترونیک عمومی فعالیت می کند و به قابلیت هایی مانند اندازه گیری ظرفیت خازن، فرکانس های بالاتر، True RMS یا امکانات پیشرفته آزمایشگاهی نیاز دارد، بهتر است یک مولتی متر عمومی متناسب با نیاز خود انتخاب کند.
-
مقایسه از نظر قابلیت های خودرویی
از نظر امکانات تخصصی خودرو، UT105 و UT107 هر دو دارای قابلیت Dwell/Tach برای موتورهای ۴، ۶ و ۸ سیلندر هستند. بنابراین اگر اندازه گیری RPM و Dwell بخش اصلی کار شماست، هر دو مدل می توانند نیازتان را پوشش دهند. تفاوت در این بخش بیشتر به امکانات اندازه گیری جانبی مربوط می شود؛ UT107 قابلیت های بیشتری مانند تست باتری، Duty Cycle، فرکانس و دما دارد.
کدام مدل برای شما مناسب تر است؟
-
اگر یک مولتی متر خودرویی برای عیب یابی معمول سیستم برق خودرو، اندازه گیری ولتاژ و جریان DC، مقاومت، تست دیود و پیوستگی و همچنین RPM و Dwell می خواهید، UNI-T UT105 گزینه مناسبی است.
-
اگر علاوه بر موارد بالا به تست باتری ۱۲ ولت، اندازه گیری دما، فرکانس و Duty Cycle نیاز دارید، UNI-T UT107 انتخاب کامل تری خواهد بود.
-
اگر هم به True RMS، اندازه گیری جریان AC، نمایشگر ۴۰۰۰ شمارش و قابلیت های نسل جدیدتر نیاز دارید، بهتر است UNI-T UT105+ را بررسی کنید.
-
در نتیجه، مزیت اصلی UT105 در سادگی و تمرکز آن بر عیب یابی پایه خودرو و قابلیت های اختصاصی RPM و Dwell است. این مدل برای تعمیرکاری که به امکانات بسیار پیشرفته نیاز ندارد، می تواند انتخاب منطقی تری باشد؛ در حالی که UT107 و UT105+ برای کاربرانی مناسب تر هستند که به قابلیت های اندازه گیری گسترده تری نیاز دارند.
راهنمای خرید مولتی متر خودرویی UNI-T UT105 / چگونه مدل مناسب را انتخاب کنیم؟
-
ابتدا نوع کاربرد خود را مشخص کنید
اولین قدم برای انتخاب مولتی متر خودرویی، مشخص کردن نوع اندازه گیری هایی است که در تعمیر و عیب یابی خودرو به آن ها نیاز دارید. UNI-T UT105 برای کاربردهای تخصصی خودرو طراحی شده و علاوه بر اندازه گیری ولتاژ، جریان DC و مقاومت، قابلیت هایی مانند RPM و Dwell برای موتورهای ۴، ۶ و ۸ سیلندر را در اختیار کاربر قرار می دهد. بنابراین اگر هدف اصلی شما بررسی مدارهای الکتریکی خودرو، سیستم شارژ، فیوزها، رله ها، کلیدها، سلونوئیدها و مدارهای مرتبط با موتور است، UT105 می تواند انتخاب مناسبی باشد.
-
به قابلیت RPM و Dwell توجه کنید
اگر در تعمیرگاه یا کارگاه خودرو با سیستم جرقه زنی و تنظیمات موتور سروکار دارید، وجود قابلیت RPM و Dwell می تواند یکی از مهم ترین معیارهای انتخاب باشد. UT105 امکان اندازه گیری دور موتور و Dwell را برای موتورهای ۴، ۶ و ۸ سیلندر فراهم می کند. در نتیجه اگر به این قابلیت ها نیاز دارید، یک مولتی متر عمومی که صرفاً ولتاژ، جریان و مقاومت را اندازه گیری می کند، لزوماً جایگزین مناسبی برای UT105 نخواهد بود.
-
اگر به اندازه گیری های پایه خودرو نیاز دارید، UT105 گزینه مناسبی است
UT105 برای اندازه گیری ولتاژ DC تا ۱۰۰۰ ولت، ولتاژ AC تا ۷۵۰ ولت، جریان DC تا ۱۰ آمپر و مقاومت تا ۲۰ مگااهم طراحی شده است. همچنین تست دیود و تست پیوستگی با بیزر را ارائه می دهد. بنابراین برای بسیاری از عیب یابی های معمول سیستم برق خودرو، بررسی باتری و مدار شارژ، کنترل سیم کشی و تست قطعات الکتریکی، مجموعه قابلیت های آن کافی است.
-
تفاوت UT105 با UT107 را بررسی کنید
اگر بین UT105 و UT107 مردد هستید، مهم ترین تفاوت در امکانات اندازه گیری اضافی است. هر دو مدل برای کاربردهای خودرویی طراحی شده اند و قابلیت هایی مانند RPM و Dwell را ارائه می کنند، اما UT107 امکانات بیشتری مانند اندازه گیری فرکانس، دما، Duty Cycle و تست باتری ۱۲ ولت دارد. بنابراین اگر استفاده شما عمدتاً به اندازه گیری های پایه و RPM/Dwell محدود می شود، UT105 انتخاب منطقی تری است؛ اما اگر به این اندازه گیری های اضافه نیاز دارید، UT107 گزینه کامل تری خواهد بود.
-
در انتخاب بین UT105 و UT105+ دقت کنید
یکی از مواردی که هنگام خرید باید به آن توجه ویژه داشته باشید، تفاوت نسخه معمولی UT105 با UT105+ است. UT105 معمولی دارای نمایشگر ۲۰۰۰ شمارش، رنج دستی و اندازه گیری جریان DC است؛ در حالی که UT105+ نسل جدیدتر با امکانات گسترده تر مانند نمایشگر ۴۰۰۰ شمارش، True RMS و اندازه گیری جریان AC/DC ارائه شده است. بنابراین اگر قابلیت True RMS یا اندازه گیری جریان AC برای پروژه شما اهمیت دارد، باید به سراغ UT105+ بروید و این دو مدل را صرفاً به دلیل شباهت نام، یکسان در نظر نگیرید.
-
به قابلیت هایی که نیاز ندارید هزینه اضافه نکنید
اگر استفاده شما از مولتی متر بیشتر شامل بررسی ولتاژ باتری و مدار شارژ، تست مقاومت و پیوستگی، بررسی فیوز و رله و انجام تست های پایه سیستم برق خودرو است، خرید مدلی با امکانات بسیار بیشتر ممکن است ضرورت نداشته باشد. UT105 برای کاربرانی که یک مولتی متر خودرویی کاربردی با تمرکز بر اندازه گیری های اصلی و قابلیت RPM/Dwell می خواهند، انتخاب متعادلی محسوب می شود.
-
نوع خودرو و سیستم مورد عیب یابی را در نظر بگیرید
UT105 برای عیب یابی سیستم های الکتریکی خودروهای معمولی و همچنین برخی کاربردهای مرتبط با خودروهای هیبریدی معرفی شده است؛ با این حال، وجود رنج اندازه گیری ولتاژ بالا به این معنا نیست که می توان بدون رعایت دستورالعمل سازنده خودرو مستقیماً هر مدار ولتاژ بالای یک خودروی هیبریدی را اندازه گیری کرد. برای مدارهای ولتاژ بالای هیبریدی باید الزامات ایمنی و دستورالعمل تعمیر همان خودرو رعایت شود.
-
مشخص کنید مولتی متر می خواهید یا دستگاه عیب یابی ECU
اگر هدف شما خواندن کد خطا، مشاهده پارامترهای ECU یا انجام عملیات عیب یابی از طریق سوکت OBD است، UT105 انتخاب مناسبی برای این کار نیست؛ زیرا این دستگاه یک مولتی متر خودرویی است و جایگزین اسکنر یا دیاگ خودرو محسوب نمی شود. UT105 زمانی انتخاب درستی است که قصد دارید مدارهای الکتریکی و سیگنال های قابل اندازه گیری را به صورت مستقیم بررسی کنید.
-
جمع بندی انتخاب مدل مناسب
اگر به یک مولتی متر خودرویی برای اندازه گیری ولتاژ، جریان DC، مقاومت، تست دیود و پیوستگی، همراه با قابلیت RPM و Dwell نیاز دارید، UNI-T UT105 گزینه مناسبی است. اگر علاوه بر این موارد به فرکانس، دما، Duty Cycle و تست باتری ۱۲ ولت نیاز دارید، UT107 انتخاب کامل تری خواهد بود. اگر True RMS، جریان AC/DC، نمایشگر ۴۰۰۰ شمارش و امکانات مدرن تر برایتان اهمیت دارد، بهتر است UT105+ را بررسی کنید. بنابراین انتخاب صحیح بیش از آنکه به تعداد امکانات وابسته باشد، به نوع عیب یابی و اندازه گیری هایی بستگی دارد که واقعاً در کار روزمره خود به آن ها نیاز دارید.
آموزش استفاده از مولتی متر خودرویی UNI-T UT105:
برای استفاده صحیح از UNI-T UT105 ابتدا باید نوع اندازه گیری مورد نظر را مشخص کرده و سلکتور دستگاه را روی عملکرد مناسب قرار دهید. این مدل یک مولتی متر خودرویی با رنج دستی است؛ بنابراین انتخاب محدوده اندازه گیری باید توسط کاربر انجام شود. پیش از شروع کار، سالم بودن پراب ها و سیم های تست را بررسی کنید و مطمئن شوید سیم ها در ترمینال های صحیح دستگاه قرار گرفته اند.
برای بررسی ولتاژ باتری، سیستم شارژ و بسیاری از مدارهای الکتریکی خودرو، ابتدا مولتی متر را روی حالت DCV قرار دهید. سیم مشکی را به ترمینال COM و سیم قرمز را به ورودی مناسب اندازه گیری ولتاژ متصل کنید. در صورتی که مقدار تقریبی ولتاژ را نمی دانید، از رنج بالاتر شروع کنید و سپس برای خواندن دقیق تر، در صورت نیاز رنج پایین تر را انتخاب کنید.
برای مثال، هنگام بررسی باتری خودرو، پراب مشکی را به قطب منفی و پراب قرمز را به قطب مثبت باتری متصل کنید. مقدار ولتاژ روی نمایشگر نشان داده می شود. در صورت معکوس بودن قطب ها، دستگاه می تواند مقدار را با علامت منفی نمایش دهد.
برای اندازه گیری ولتاژ متناوب، سلکتور را روی ACV قرار دهید و پراب ها را مطابق مدار مورد آزمایش متصل کنید. UT105 امکان اندازه گیری ولتاژ AC تا ۷۵۰ ولت را دارد. پیش از اتصال پراب ها، از مناسب بودن رنج انتخاب شده و ایمن بودن مدار اطمینان حاصل کنید.
اندازه گیری جریان با ولتاژ متفاوت است و باید با دقت بیشتری انجام شود. برای اندازه گیری جریان، مولتی متر باید به صورت سری با مدار قرار گیرد؛ بنابراین نباید دستگاه را در حالت اندازه گیری جریان مستقیماً دو سر باتری یا منبع ولتاژ قرار دهید، زیرا ممکن است باعث اتصال کوتاه و آسیب به دستگاه یا مدار شود.
UT105 جریان DC را در رنج های ۲۰۰ میلی آمپر و ۱۰ آمپر اندازه گیری می کند. هنگام استفاده از رنج ۱۰ آمپر نیز باید محدودیت مجاز دستگاه و شرایط مدار را در نظر بگیرید و پس از پایان اندازه گیری جریان، سیم قرمز را برای جلوگیری از خطای بعدی از ورودی جریان خارج کنید.
برای اندازه گیری مقاومت، ابتدا باید مدار یا قطعه مورد آزمایش بدون برق باشد. سلکتور را روی بخش مقاومت قرار دهید و رنج مناسب را انتخاب کنید. سپس پراب ها را به دو سر قطعه متصل کنید و مقدار مقاومت را از روی نمایشگر بخوانید.
UT105 امکان اندازه گیری مقاومت تا ۲۰ مگااهم را دارد و برای بررسی مقاومت برخی قطعات و مدارهای الکتریکی خودرو قابل استفاده است. اندازه گیری مقاومت یک مدار دارای ولتاژ می تواند باعث نمایش مقدار نادرست و در شرایط نامناسب موجب آسیب به مولتی متر شود.
برای بررسی سالم بودن سیم، مسیر مدار، فیوز یا اتصال الکتریکی می توان از حالت Continuity استفاده کرد. در این حالت، پراب ها را به دو نقطه مورد نظر متصل کنید. اگر پیوستگی الکتریکی وجود داشته باشد، بیزر دستگاه فعال می شود.
پیش از انجام تست پیوستگی، مدار مورد آزمایش را از منبع تغذیه جدا کنید. این روش برای عیب یابی سریع سیم کشی و بررسی وجود یا عدم وجود اتصال الکتریکی بسیار کاربردی است.
برای بررسی دیود، دستگاه را روی حالت Diode Test قرار دهید و پراب ها را به پایه های دیود متصل کنید. جهت اتصال پراب ها در تست دیود اهمیت دارد؛ بنابراین در صورت نیاز، اتصال را معکوس کرده و نتیجه را مقایسه کنید.
در این تست باید شرایط و مشخصات دیود مورد نظر نیز در نظر گرفته شود و قطعه ترجیحاً از مدار جدا یا مدار کاملاً بدون تغذیه باشد.
-
اندازه گیری RPM یا دور موتور
یکی از مهم ترین قابلیت های خودرویی UT105، امکان اندازه گیری RPM است. برای استفاده از این قابلیت باید نوع موتور را مطابق سیستم مورد نظر روی ۴، ۶ یا ۸ سیلندر تنظیم کنید. سپس اتصال مورد نیاز برای دریافت سیگنال دور موتور را مطابق دستورالعمل خودرو و سیستم جرقه زنی انجام دهید.
پس از دریافت صحیح سیگنال، مقدار دور موتور روی نمایشگر قابل مشاهده خواهد بود. در این بخش باید حتماً روش اتصال مناسب برای نوع سیستم جرقه زنی خودرو رعایت شود؛ زیرا نحوه دریافت سیگنال در خودروهای مختلف می تواند متفاوت باشد.
قابلیت Dwell برای بررسی زمان یا زاویه عملکرد سیستم جرقه زنی در کاربردهای خودرویی در نظر گرفته شده است. ابتدا حالت Dwell را انتخاب کرده و تعداد سیلندر موتور را روی مقدار صحیح ۴، ۶ یا ۸ سیلندر تنظیم کنید. سپس پراب یا اتصال سیگنال را مطابق دستورالعمل تعمیراتی همان خودرو انجام دهید.
مقدار نمایش داده شده باید با مشخصات اعلام شده برای سیستم جرقه زنی خودرو مقایسه شود. بنابراین صرف مشاهده یک عدد روی نمایشگر به تنهایی برای تشخیص خرابی کافی نیست و باید مقدار به دست آمده با مشخصات فنی خودرو تطبیق داده شود.
در صورتی که هنگام اندازه گیری امکان مشاهده مداوم نمایشگر وجود ندارد، می توانید از قابلیت Data Hold استفاده کنید. با فعال کردن این قابلیت، مقدار اندازه گیری شده روی نمایشگر ثابت می ماند و خواندن نتیجه در شرایطی که دسترسی به نمایشگر دشوار است، آسان تر می شود.
UT105 از یک باتری ۹ ولت 6F22 تغذیه می کند. در صورت پایین آمدن سطح باتری، نشانگر کمبود باتری روی نمایشگر ظاهر می شود. در چنین شرایطی بهتر است باتری را تعویض کنید تا از ایجاد خطا در اندازه گیری ها جلوگیری شود.
"نکات مهم ایمنی هنگام استفاده"
-
هنگام کار با UT105 همیشه رنج و عملکرد انتخاب شده را قبل از اتصال پراب ها بررسی کنید. پراب ها را به ورودی صحیح متصل کنید و به خصوص هنگام اندازه گیری جریان، از قرار داشتن سیم قرمز در ورودی جریان در زمان انجام اندازه گیری های ولتاژ جلوگیری کنید.
-
هنگام کار روی خودرو نیز مراقب قسمت های متحرک، قطعات داغ موتور، باتری و مدارهای سوخت رسانی باشید. در سیستم های هیبریدی و مدارهای ولتاژ بالا، صرفاً داشتن قابلیت اندازه گیری ولتاژ بالا به معنی مجاز بودن انجام هر نوع اندازه گیری روی مدار نیست و باید دستورالعمل سازنده خودرو و الزامات ایمنی مربوط به سیستم ولتاژ بالا رعایت شود.
-
همچنین باید توجه داشت که UT105 یک مولتی متر خودرویی است و اسکنر ECU یا دستگاه دیاگ OBD محسوب نمی شود؛ بنابراین برای خواندن کدهای خطا و پارامترهای ECU باید از تجهیزات تخصصی دیاگ استفاده شود.
-
در نهایت، برای جلوگیری از آسیب به دستگاه، قبل از هر اندازه گیری عملکرد صحیح، رنج مناسب، وضعیت سیم های تست و ترمینال ورودی را بررسی کنید و پس از پایان کار، سلکتور و اتصالات دستگاه را به حالت مناسب برگردانید.
-
اقلام همراه مولتی متر خودرویی UNI-T UT105
اقلام همراه استاندارد مولتی متر خودرویی UNI-T UT105 شامل موارد زیر است:
سوالات متداول درباره مولتی متر خودرویی UNI-T UT105
1. مولتی متر UNI-T UT105 برای چه کاربردهایی مناسب است؟
UNI-T UT105 یک مولتی متر تخصصی خودرو است که برای عیب یابی سیستم های الکتریکی خودرو، بررسی باتری و مدار شارژ، تست فیوز، رله، کلیدها، سلونوئیدها، سیم کشی و مدارهای مرتبط با موتور استفاده می شود. این مدل همچنین قابلیت اندازه گیری RPM و Dwell برای موتورهای ۴، ۶ و ۸ سیلندر را دارد.
2. آیا UNI-T UT105 قابلیت اندازه گیری دور موتور و Dwell را دارد؟
بله. UT105 امکان اندازه گیری RPM (دور موتور) و Dwell را برای موتورهای ۴، ۶ و ۸ سیلندر فراهم می کند. این قابلیت یکی از مهم ترین تفاوت های یک مولتی متر خودرویی با بسیاری از مولتی مترهای عمومی است و برای عیب یابی سیستم جرقه زنی و بررسی عملکرد موتور کاربرد دارد.
3. آیا UNI-T UT105 دارای True RMS و اندازه گیری جریان AC است؟
خیر. UT105 معمولی دارای True RMS نیست و قابلیت اندازه گیری جریان AC را نیز ارائه نمی دهد. این ویژگی ها در مدل های جدیدتر مانند UT105+ وجود دارند؛ بنابراین هنگام خرید باید دقت شود که UT105 و UT105+ دو مدل متفاوت هستند.
4. آیا UNI-T UT105 می تواند کد خطای ECU خودرو را بخواند؟
خیر. UT105 یک مولتی متر خودرویی است و دستگاه دیاگ یا اسکنر OBD محسوب نمی شود. این دستگاه برای اندازه گیری مستقیم پارامترهای الکتریکی و بررسی مدارها طراحی شده است. برای خواندن کدهای خطا، مشاهده پارامترهای ECU و انجام عملیات تخصصی دیاگ باید از اسکنر مناسب خودرو استفاده شود.
5. تفاوت UNI-T UT105 با UT107 چیست؟
هر دو مدل برای عیب یابی خودرو طراحی شده اند و قابلیت هایی مانند اندازه گیری ولتاژ، جریان DC، مقاومت، تست دیود، تست پیوستگی، RPM و Dwell را ارائه می کنند. تفاوت اصلی این است که UT107 امکانات بیشتری مانند اندازه گیری فرکانس، دما، Duty Cycle و تست باتری ۱۲ ولت دارد. بنابراین اگر به اندازه گیری های پایه و قابلیت RPM/Dwell نیاز دارید، UT105 گزینه مناسبی است؛ اما برای امکانات اندازه گیری بیشتر، UT107 انتخاب کامل تری خواهد بود.
| مشخصات |
UNI-T UT105 |
| نوع دستگاه |
مولتی متر دیجیتال خودرویی |
| نمایشگر |
2000 شمارش |
| نوع رنج |
دستی (Manual Range) |
| ولتاژ DC |
200mV / 2V / 20V / 200V / 1000V |
| دقت ولتاژ DC |
±(0.5% + 5) |
| ولتاژ AC |
2V / 20V / 200V / 750V |
| دقت ولتاژ AC |
±(0.8% + 5) |
| جریان DC |
200mA / 10A |
| دقت جریان DC |
±(0.8% + 5) |
| جریان AC |
ندارد |
| مقاومت |
200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ |
| دقت مقاومت |
±(0.8% + 5) |
| اندازه‌گیری RPM |
دارد، برای موتورهای 4، 6 و 8 سیلندر |
| اندازه‌گیری Dwell |
دارد، برای موتورهای 4، 6 و 8 سیلندر |
| فرکانس |
ندارد |
| دما |
ندارد |
| Duty Cycle |
ندارد |
| تست باتری 12 ولت |
ندارد |
| True RMS |
ندارد |
| تست دیود |
دارد |
| تست پیوستگی |
دارد، همراه با بیزر |
| Data Hold |
دارد |
| نمایش کمبود باتری |
دارد |
| امپدانس ورودی در DCV |
حدود 10MΩ |
| منبع تغذیه |
یک عدد باتری 9V نوع 6F22 |
| ابعاد نمایشگر |
60 × 54 میلی‌متر |
| ابعاد دستگاه |
179 × 88 × 39 میلی‌متر |
| وزن |
351 گرم (همراه با هولستر) |
| اقلام همراه |
باتری، سیم‌های تست و هولستر |
| بسته‌بندی استاندارد |
جعبه و دفترچه راهنمای انگلیسی |
