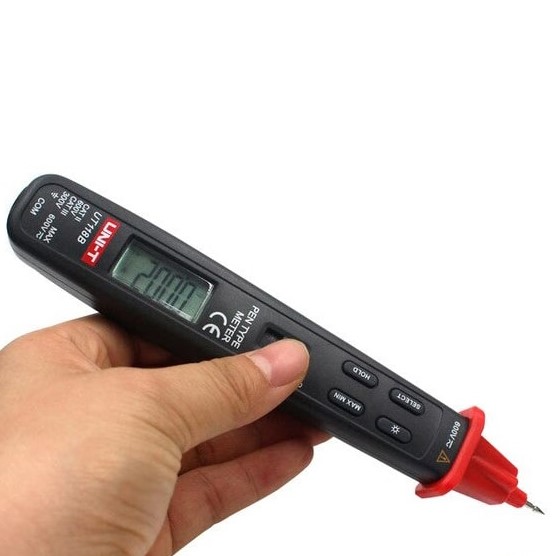

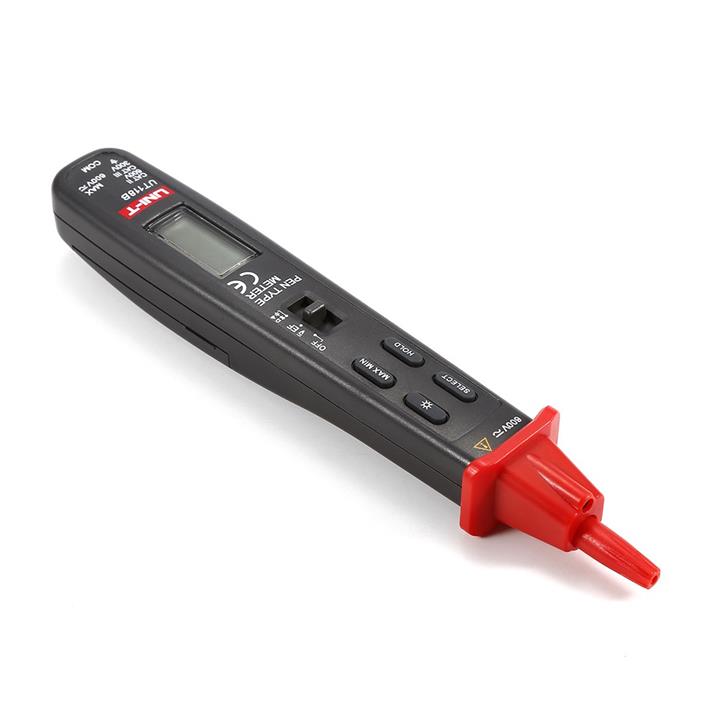

مولتی متر UNI-T UT118B با برند اصلی یونیتی

معرفی مولتی متر UNI-T UT118B

1. مولتی متر قلمی دیجیتال UNI-T UT118B یکی از مدل های سبک و جمع وجور شرکت UNI-T است که برای اندازه گیری های روزمره الکتریکی، تعمیرات لوازم خانگی و کاربردهای عمومی طراحی شده است. ساختار قلمی این دستگاه باعث می شود نسبت به بسیاری از مولتی مترهای رومیزی یا دستی، فضای بسیار کمتری اشغال کند و حمل و استفاده از آن در محیط های کاری مختلف آسان باشد. وزن دستگاه حدود 90 گرم و ابعاد آن 20×27×182 میلی متر است؛ بنابراین برای تکنسین هایی که به یک ابزار اندازه گیری قابل حمل و سریع نیاز دارند، گزینه ای کاربردی محسوب می شود.

2. UT118B امکان اندازه گیری ولتاژ AC و DC تا 300 ولت، مقاومت تا 30 مگااهم و ظرفیت خازنی تا 3 میلی فاراد را در حالت AUTO فراهم می کند. این مدل به قابلیت Auto SCAN و تشخیص خودکار رنج مجهز است و در بسیاری از اندازه گیری های معمول، کاربر را از انتخاب دستی محدوده مناسب بی نیاز می کند. دقت اعلام شده برای اندازه گیری ولتاژ DC برابر با ±(1%+3)، برای ولتاژ AC برابر با ±(1%+4)، برای مقاومت ±(1%+3) و برای ظرفیت خازنی ±(3%+5) است.

3. یکی از ویژگی های مهم UNI-T UT118B، طراحی ساده و سرعت مناسب آن در اندازه گیری های روزمره است. این دستگاه با سرعت نمونه برداری 4 بار در ثانیه می تواند تغییرات مقدار اندازه گیری شده را با سرعت مناسبی روی نمایشگر نشان دهد. نمایشگر 3000 شمارشی به همراه نور پس زمینه نیز خواندن مقادیر را در شرایط مختلف آسان تر می کند. قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده و حالت های MAX/MIN نیز برای بررسی بیشترین و کمترین مقدار ثبت شده در اندازه گیری ها در نظر گرفته شده اند.

4. از دیگر امکانات این مولتی متر قلمی می توان به تست دیود، تست پیوستگی مدار با بیزر و تشخیص ولتاژ غیرتماسی EF اشاره کرد. قابلیت EF برای شناسایی وجود میدان الکتریکی و تشخیص غیرتماسی ولتاژ در محدوده کاربرد تعریف شده دستگاه مفید است، اما نباید آن را جایگزین تست قطعی و اندازه گیری مستقیم ولتاژ در نظر گرفت. UT118B همچنین به نشانگر کمبود باتری و خاموشی خودکار مجهز است که به مدیریت بهتر مصرف باتری کمک می کند.

5. تغذیه دستگاه توسط یک باتری 3 ولتی CR2032 انجام می شود و طراحی آن برای استفاده سریع و قابل حمل در نظر گرفته شده است. طبق مشخصات رسمی، این مدل دارای استانداردهای CE و UKCA بوده و رده ایمنی اعلام شده برای آن CAT III 300V است. به همین دلیل، هنگام انتخاب این مولتی متر باید محدوده اندازه گیری و سطح ایمنی آن را با نوع کاربرد موردنظر مطابقت داد و برای اندازه گیری های خارج از محدوده مشخص شده دستگاه از آن استفاده نکرد.

6. در مجموع، UNI-T UT118B بیشتر برای کاربرانی مناسب است که به یک مولتی متر قلمی سبک، کم حجم و ساده برای اندازه گیری ولتاژ، مقاومت، خازن و انجام تست های پایه نیاز دارند. این مدل به دلیل نداشتن اندازه گیری جریان، فرکانس و دما و همچنین تایید نشدن قابلیت True RMS برای آن، نباید با مولتی مترهای حرفه ای تر و چندمنظوره مقایسه شود. نقطه قوت اصلی UT118B در طراحی قلمی، حمل آسان، رنج خودکار، قابلیت SCAN، تشخیص EF و امکانات کاربردی موردنیاز برای تعمیرات و بررسی های عمومی است. تجهیزات اندازه گیری شکیبی با ارائه تجهیزات تخصصی اندازه گیری، امکان انتخاب مدل متناسب با نیاز واقعی کاربر را فراهم می کند.

ویژگی ها و مزایای مولتی متر UNI-T UT118B:

• طراحی قلمی و وزن کم

UNI-T UT118B با طراحی قلمی و وزن حدود 90 گرم، ابزار بسیار سبک و قابل حملی است که برای استفاده روزمره، تعمیرات و اندازه گیری در فضاهای محدود گزینه مناسبی محسوب می شود. ابعاد جمع وجور دستگاه باعث می شود حمل آن در کیف ابزار یا حتی جیب آسان باشد.

• اندازه گیری ولتاژ AC و DC تا 300 ولت

این مولتی متر امکان اندازه گیری ولتاژ مستقیم و متناوب تا 300 ولت را فراهم می کند و برای بررسی بسیاری از مدارها و تجهیزات الکتریکی در محدوده مجاز دستگاه کاربرد دارد.

• اندازه گیری مقاومت تا 30 مگااهم

UT118B قابلیت اندازه گیری مقاومت در بازه های مختلف را دارد و در حالت AUTO می تواند مقاومت را تا 30MΩ اندازه گیری کند. این قابلیت برای بررسی مقاومت ها، سیم کشی و عیب یابی مدارهای الکترونیکی کاربردی است.

• اندازه گیری ظرفیت خازنی تا 3 میلی فاراد

قابلیت تست ظرفیت خازن تا 3mF در حالت AUTO، امکان بررسی طیف مناسبی از خازن های مورد استفاده در مدارهای الکترونیکی و برخی تجهیزات الکتریکی را فراهم می کند.

• قابلیت Auto SCAN و تشخیص خودکار رنج

یکی از مزیت های کاربردی UT118B، قابلیت SCAN و انتخاب خودکار نوع اندازه گیری و محدوده مناسب است. این ویژگی فرآیند اندازه گیری را ساده تر کرده و برای کاربرانی که به سرعت عمل اهمیت می دهند، مفید است.

• تشخیص ولتاژ غیرتماسی EF

قابلیت EF امکان بررسی غیرتماسی وجود میدان الکتریکی را فراهم می کند و می تواند در شناسایی اولیه سیم یا نقطه دارای ولتاژ مفید باشد. با این حال، برای تایید مقدار ولتاژ و انجام اندازه گیری دقیق، باید از روش اندازه گیری مستقیم و صحیح استفاده شود.

• تست دیود و پیوستگی مدار

UT118B امکان تست دیود و بررسی پیوستگی مدار را در اختیار کاربر قرار می دهد. بیزر پیوستگی در بررسی سریع مسیرهای الکتریکی، سیم ها و اتصالات کاربرد دارد و تست دیود نیز برای بررسی اولیه عملکرد دیودهای مدار مفید است.

• نمایشگر 3000 شمارشی با نور پس زمینه

نمایشگر 3000 شمارشی اطلاعات اندازه گیری را به شکل خوانا نمایش می دهد و نور پس زمینه باعث می شود مشاهده مقادیر در محیط هایی با نور کمتر آسان تر باشد.

• قابلیت Data Hold و MAX/MIN

با استفاده از Data Hold می توان مقدار نمایش داده شده را روی صفحه ثابت نگه داشت تا خواندن آن در شرایط دشوار ساده تر شود. حالت های MAX/MIN نیز برای مشاهده بیشترین و کمترین مقدار ثبت شده در فرآیند اندازه گیری کاربرد دارند.

• مصرف انرژی مناسب و خاموشی خودکار

تغذیه دستگاه توسط یک باتری CR2032 انجام می شود و قابلیت خاموشی خودکار از روشن ماندن غیرضروری دستگاه جلوگیری می کند. این ویژگی در استفاده های روزمره به افزایش عمر باتری کمک می کند.

• ایمنی متناسب با کاربردهای عمومی

مولتی متر UNI-T UT118B دارای رده ایمنی CAT III 300V است و برای کار در محدوده مشخص شده توسط سازنده طراحی شده است. رعایت محدوده ولتاژ مجاز و دستورالعمل های ایمنی هنگام استفاده، به خصوص در مدارهای برق، ضروری است.

در مجموع، مهم ترین مزیت UT118B ترکیب طراحی قلمی، وزن کم، رنج خودکار، قابلیت SCAN، اندازه گیری ولتاژ و مقاومت و خازن، تست دیود و پیوستگی و تشخیص EF در یک ابزار کوچک و قابل حمل است. این مدل برای کاربرانی که به امکانات اندازه گیری جریان، فرکانس، دما یا True RMS نیاز ندارند، می تواند انتخاب مناسبی باشد. تجهیزات اندازه گیری شکیبی نیز این مدل را در کنار سایر تجهیزات اندازه گیری برای کاربردهای مختلف ارائه می کند.

کاربردها و مناسب برای چه کسانی است:

مولتی متر قلمی UNI-T UT118B به دلیل طراحی جمع وجور، وزن کم و قابلیت هایی مانند اندازه گیری ولتاژ AC/DC، مقاومت و ظرفیت خازنی، تست دیود و پیوستگی و تشخیص EF، بیشتر برای اندازه گیری های عمومی و عیب یابی های سبک الکتریکی و الکترونیکی مناسب است. این مدل برای کاربرانی طراحی شده که به یک ابزار قابل حمل و سریع برای بررسی پارامترهای پایه نیاز دارند و لزوماً به امکانات پیشرفته مولتی مترهای حرفه ای احتیاج ندارند.

• تعمیر و عیب یابی لوازم خانگی

UT118B برای بررسی اولیه مدارها و قطعات لوازم خانگی می تواند کاربرد داشته باشد. اندازه گیری ولتاژ، مقاومت و ظرفیت خازنی و همچنین تست دیود و پیوستگی، امکان بررسی بسیاری از ایرادات پایه در سیم کشی و مدارهای الکترونیکی را فراهم می کند.

• تعمیرات و بررسی مدارهای الکترونیکی

در تعمیرات الکترونیکی، قابلیت اندازه گیری مقاومت و خازن و تست دیود و پیوستگی برای بررسی قطعات و مسیرهای مدار مفید است. طراحی قلمی دستگاه نیز دسترسی به نقاط مختلف مدار را در شرایطی که فضای کار محدود است آسان تر می کند.

• بررسی سیم کشی و اتصالات الکتریکی

تست پیوستگی مدار و اندازه گیری مقاومت می تواند برای بررسی سیم ها، اتصالات و مسیرهای الکتریکی مورد استفاده قرار گیرد. بیزر پیوستگی امکان تشخیص سریع اتصال الکتریکی بین دو نقطه را فراهم می کند.

• اندازه گیری و کنترل ولتاژ

این دستگاه برای اندازه گیری ولتاژ AC و DC در محدوده مجاز خود مناسب است و می تواند در بررسی اولیه منابع تغذیه، مدارهای الکتریکی و تجهیزات مختلف مورد استفاده قرار گیرد.

• تست و بررسی خازن ها

با توجه به قابلیت اندازه گیری ظرفیت خازنی تا 3mF در حالت AUTO، UT118B می تواند برای بررسی ظرفیت خازن های مختلف در تعمیرات و عیب یابی مدارها مورد استفاده قرار گیرد؛ البته برای ارزیابی کامل سلامت خازن، صرفاً اندازه گیری ظرفیت کافی نیست و در برخی کاربردها بررسی نشتی و ESR نیز اهمیت دارد.

• بررسی اولیه دیودها

حالت تست دیود برای بررسی افت ولتاژ مستقیم و تشخیص اولیه وضعیت دیودها کاربرد دارد و می تواند در عیب یابی بردهای الکترونیکی مورد استفاده قرار گیرد.

مناسب برای چه کسانی است؟

• تکنسین های تعمیرات لوازم خانگی

برای تکنسین هایی که به یک مولتی متر کوچک و قابل حمل جهت انجام اندازه گیری های پایه نیاز دارند، UT118B گزینه ای کاربردی است.

• تعمیرکاران و علاقه مندان به الکترونیک

برای بررسی مقاومت، خازن، دیود، اتصالات و ولتاژ در مدارهای الکترونیکی، این مدل می تواند نیازهای پایه و روزمره را پوشش دهد.

• تکنسین های برق و تاسیسات برای اندازه گیری های عمومی

در صورتی که اندازه گیری موردنظر در محدوده 300V و قابلیت های دستگاه باشد، UT118B می تواند برای کنترل های اولیه ولتاژ و پیوستگی مورد استفاده قرار گیرد.

• دانشجویان و هنرجویان رشته های برق و الکترونیک

طراحی ساده، وزن پایین و رنج خودکار باعث می شود این مدل برای یادگیری اصول اندازه گیری و انجام آزمایش های پایه گزینه مناسبی باشد.

• کاربران خانگی و فنی

برای افرادی که در منزل یا کارگاه شخصی به صورت گاه به گاه نیاز به بررسی ولتاژ، مقاومت، خازن، دیود یا پیوستگی سیم ها دارند، ابعاد کوچک و استفاده آسان UT118B یک مزیت محسوب می شود.

در مقابل، اگر کاربر به اندازه گیری جریان، فرکانس، دما یا True RMS نیاز داشته باشد، بهتر است به سراغ مولتی متری با این قابلیت ها برود؛ زیرا UT118B اساساً برای اندازه گیری های پایه و قابل حمل طراحی شده است. تجهیزات اندازه گیری شکیبی با ارائه مدل های مختلف مولتی متر، امکان انتخاب دستگاه متناسب با نوع کاربرد و سطح نیاز کاربر را فراهم می کند.

مقایسه مولتی متر UNI-T UT118B با مدل های مشابه:

مولتی متر قلمی UNI-T UT118B در رده مولتی مترهای سبک و قابل حمل قرار می گیرد و تمرکز اصلی آن روی اندازه گیری های پایه مانند ولتاژ AC/DC، مقاومت و ظرفیت خازنی است. این مدل با نمایشگر 3000 شمارشی، رنج خودکار، Auto SCAN، تشخیص ولتاژ غیرتماسی EF، تست دیود و پیوستگی و قابلیت های MAX/MIN و Data Hold، برای تعمیرات عمومی و استفاده های روزمره طراحی شده است.

• مقایسه با UNI-T UT118C

UT118C مدل بالاتر و کامل تر این خانواده محسوب می شود. در حالی که UT118B حداکثر ولتاژ AC/DC برابر با 300V دارد، UT118C امکان اندازه گیری AC/DC تا 600V را ارائه می دهد. UT118C همچنین از True RMS، نمایشگر 6000 شمارشی، اندازه گیری مقاومت تا 60MΩ، ظرفیت خازنی تا 60mF و فرکانس برخوردار است و رده ایمنی آن CAT III 600V و CAT IV 300V اعلام شده است. بنابراین اگر کاربر به دقت و امکانات بیشتر، True RMS یا محدوده ولتاژ بالاتر نیاز داشته باشد، UT118C انتخاب کامل تری است؛ اما برای اندازه گیری های پایه و قابل حمل، UT118B گزینه ساده تر و کم هزینه تری محسوب می شود.

• مقایسه با UNI-T UT118A

UT118A از نظر بسیاری از مشخصات پایه بسیار نزدیک به UT118B است؛ هر دو مدل دارای نمایشگر 3000 شمارشی، اندازه گیری ولتاژ AC/DC تا 300V، مقاومت تا 30MΩ و ظرفیت خازنی تا 3mF هستند. تفاوت مهم این است که UT118B قابلیت EF برای تشخیص ولتاژ غیرتماسی را دارد، در حالی که این قابلیت در مشخصات رسمی UT118A ذکر نشده است. بنابراین برای کاربری که تشخیص غیرتماسی ولتاژ را نیز می خواهد، UT118B انتخاب مناسب تری در این دو مدل است.

• مقایسه با مولتی مترهای عمومی UNI-T

در مقایسه با مولتی مترهای دستی عمومی UNI-T، مزیت اصلی UT118B ابعاد بسیار کوچک و طراحی قلمی آن است. در مقابل، بسیاری از مولتی مترهای عمومی امکانات گسترده تری مانند اندازه گیری جریان، فرکانس، دما یا محدوده های ولتاژ بالاتر ارائه می کنند. بنابراین انتخاب بین آن ها بیشتر به نوع کار بستگی دارد؛ UT118B برای کاربرانی که حمل آسان و اندازه گیری پارامترهای پایه برایشان اولویت دارد مناسب تر است، در حالی که برای تعمیرات تخصصی تر باید مدلی با قابلیت های اندازه گیری بیشتر انتخاب شود.

• جمع بندی انتخاب

اگر هدف شما داشتن یک مولتی متر قلمی سبک برای اندازه گیری ولتاژ، مقاومت و خازن و انجام تست های پایه است، UNI-T UT118B انتخاب مناسبی است. اگر امکانات حرفه ای تر، True RMS، ولتاژ تا 600V، فرکانس و رنج های گسترده تر می خواهید، UT118C گزینه بالاتری است. تجهیزات اندازه گیری شکیبی با ارائه مدل های مختلف مولتی متر، امکان انتخاب دستگاه متناسب با نوع کاربرد و سطح نیاز کاربر را فراهم می کند.

راهنمای خرید مولتی متر UNI-T UT118B و نحوه انتخاب مدل مناسب:

هنگام خرید مولتی متر، اولین نکته این است که دستگاه را بر اساس نوع اندازه گیری های موردنیاز انتخاب کنید، نه صرفاً تعداد قابلیت ها یا ظاهر دستگاه. UNI-T UT118B یک مولتی متر قلمی سبک و جمع وجور است که برای اندازه گیری ولتاژ AC و DC، مقاومت و ظرفیت خازنی و همچنین تست دیود، پیوستگی و تشخیص غیرتماسی EF طراحی شده است. بنابراین اگر بیشتر اندازه گیری های شما در همین محدوده قرار می گیرد، این مدل می تواند انتخاب مناسبی باشد.

• اگر حمل آسان برای شما اهمیت دارد

یکی از مهم ترین مزیت های UT118B طراحی قلمی و وزن پایین آن است. اگر مولتی متر را مرتباً همراه خود حمل می کنید یا در محیط هایی کار می کنید که فضای کافی برای استفاده از یک مولتی متر بزرگ وجود ندارد، طراحی جمع وجور این مدل یک مزیت مهم محسوب می شود. این ویژگی برای تکنسین های تعمیرات، سرویس کاران و افرادی که ابزار اندازه گیری را دائماً همراه خود دارند اهمیت بیشتری دارد.

• اگر بیشتر با ولتاژهای پایین و مدارهای عمومی کار می کنید

UT118B برای اندازه گیری ولتاژ AC و DC تا 300V طراحی شده است. بنابراین پیش از خرید باید حداکثر ولتاژ موردنیاز خود را در نظر بگیرید. اگر اندازه گیری های شما در محدوده 300V یا پایین تر قرار دارد، این بخش از قابلیت دستگاه می تواند پاسخگوی نیاز شما باشد؛ اما برای کار با ولتاژهای بالاتر باید مولتی متری با محدوده ولتاژ مناسب تر انتخاب کنید.

• اگر به اندازه گیری مقاومت و خازن نیاز دارید

UT118B در حالت AUTO قابلیت اندازه گیری مقاومت تا 30MΩ و ظرفیت خازنی تا 3mF را دارد. برای تعمیرات الکترونیکی، بررسی مقاومت ها، کنترل اتصالات و اندازه گیری ظرفیت بسیاری از خازن ها، این محدوده می تواند کاربردی باشد. اگر با خازن های دارای ظرفیت بالاتر یا اندازه گیری های تخصصی تر سروکار دارید، بهتر است قبل از خرید محدوده خازنی مدل موردنظر را با نیاز کاری خود مقایسه کنید.

• اگر سرعت و سادگی اندازه گیری برای شما مهم است

قابلیت Auto SCAN و رنج خودکار باعث می شود کاربر در بسیاری از اندازه گیری ها مجبور نباشد محدوده مناسب را به صورت دستی انتخاب کند. این موضوع برای استفاده روزمره و اندازه گیری های سریع یک مزیت محسوب می شود و کار با دستگاه را برای کاربران تازه کار و نیمه حرفه ای نیز ساده تر می کند.

• اگر به تشخیص غیرتماسی ولتاژ نیاز دارید

UT118B به قابلیت EF مجهز است که برای تشخیص غیرتماسی میدان الکتریکی کاربرد دارد. این قابلیت برای بررسی اولیه وجود ولتاژ می تواند مفید باشد؛ با این حال نباید آن را جایگزین اندازه گیری مستقیم و دقیق ولتاژ دانست. اگر تشخیص غیرتماسی برای شما اهمیت دارد، وجود EF یکی از نکات قابل توجه هنگام انتخاب این مدل است.

• اگر به True RMS نیاز دارید، مدل دیگری انتخاب کنید

یکی از نکات مهم در انتخاب UT118B این است که این مدل برای کاربرانی که الزاماً به True RMS نیاز ندارند مناسب تر است. اگر اندازه گیری دقیق سیگنال های AC با شکل موج غیرسینوسی بخش مهمی از کار شماست، بهتر است به سراغ مولتی متری بروید که قابلیت True RMS آن به صورت رسمی مشخص شده باشد.

• اگر اندازه گیری جریان، فرکانس یا دما برایتان ضروری است

UT118B برای اندازه گیری جریان، فرکانس و دما طراحی نشده است. بنابراین اگر این سه پارامتر جزء اندازه گیری های روزمره شما هستند، انتخاب این مدل محدودیت ایجاد می کند و بهتر است مولتی متری چندمنظوره با این قابلیت ها انتخاب کنید.

• اگر بین UT118B و UT118C مردد هستید

اگر فقط به یک مولتی متر قلمی سبک برای اندازه گیری های پایه نیاز دارید، UT118B انتخاب منطقی تری است. اما اگر امکانات گسترده تر، محدوده ولتاژ بالاتر، True RMS، نمایشگر با شمارش بیشتر و قابلیت های اندازه گیری اضافی برایتان اهمیت دارد، مدل UNI-T UT118C گزینه کامل تری خواهد بود.

• اگر برای تعمیرات لوازم خانگی به مولتی متر نیاز دارید

برای تعمیرات عمومی لوازم خانگی و بررسی های اولیه مدار، UT118B می تواند کاربردی باشد؛ به خصوص زمانی که اندازه گیری ولتاژ، مقاومت، خازن، دیود و پیوستگی موردنیاز باشد. با این حال، برای تعمیرکار حرفه ای که با طیف گسترده ای از تجهیزات و پارامترهای الکتریکی سروکار دارد، انتخاب مولتی متری با امکانات بیشتر می تواند مناسب تر باشد.

• جمع بندی برای انتخاب UNI-T UT118B

اگر اولویت شما وزن کم، طراحی قلمی، حمل آسان، رنج خودکار، اندازه گیری ولتاژ AC/DC تا 300V، مقاومت، ظرفیت خازنی، تست دیود و پیوستگی و تشخیص EF است، UNI-T UT118B گزینه مناسبی محسوب می شود. در مقابل، اگر به True RMS، اندازه گیری جریان، فرکانس، دما یا محدوده ولتاژ بالاتر نیاز دارید، بهتر است سراغ مدل دیگری بروید. در تجهیزات اندازه گیری شکیبی می توانید انتخاب مولتی متر را بر اساس پارامترهای موردنیاز، محدوده اندازه گیری و نوع کاربرد انجام دهید تا هزینه ای بابت قابلیت هایی که استفاده نمی کنید پرداخت نکنید.

آموزش استفاده از مولتی متر UNI-T UT118B:

مولتی متر قلمی UNI-T UT118B برای اندازه گیری ولتاژ AC و DC، مقاومت، ظرفیت خازنی و انجام تست دیود، پیوستگی و تشخیص غیرتماسی EF طراحی شده است. این مدل دارای قابلیت Auto SCAN و انتخاب خودکار رنج است؛ بنابراین در بسیاری از اندازه گیری های معمول، کاربر نیاز ندارد محدوده اندازه گیری را به صورت دستی انتخاب کند. با این حال، انتخاب صحیح حالت اندازه گیری و رعایت نکات ایمنی اهمیت زیادی دارد.

• آماده سازی دستگاه قبل از اندازه گیری

ابتدا از سالم بودن بدنه و پراب ها اطمینان حاصل کنید و مطمئن شوید عایق سیم های تست آسیب ندیده است. باتری CR2032 دستگاه نیز باید شارژ کافی داشته باشد. پیش از اتصال پراب ها به مدار، حالت اندازه گیری موردنظر را انتخاب کنید و مطمئن شوید دستگاه برای پارامتر صحیح تنظیم شده است.

• اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، حالت ولتاژ DC را انتخاب کنید. پراب ها را به دو نقطه موردنظر مدار متصل کنید و قطبیت را رعایت کنید. اگر پراب ها برعکس متصل شوند، معمولاً مقدار ولتاژ با علامت منفی نمایش داده می شود و الزاماً به معنی خرابی دستگاه نیست.

هنگام اندازه گیری ولتاژ DC، پراب ها باید به صورت موازی با بخش موردنظر مدار قرار بگیرند. هیچ گاه برای اندازه گیری ولتاژ، پراب ها را به صورت سری در مسیر جریان قرار ندهید.

• اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، حالت AC را انتخاب کرده و دو پراب را به دو نقطه موردنظر متصل کنید. دستگاه مقدار ولتاژ را روی نمایشگر نشان می دهد. محدوده مجاز این مدل برای اندازه گیری ولتاژ AC حداکثر 300V است؛ بنابراین نباید از UT118B برای اندازه گیری ولتاژهای خارج از محدوده مشخص شده استفاده شود.

• اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مدار را کاملاً از منبع تغذیه جدا کنید. سپس در حالت مقاومت، دو پراب را به دو سر قطعه یا مسیر موردنظر متصل کنید. اگر قطعه داخل مدار قرار دارد، وجود سایر مسیرهای موازی می تواند روی مقدار نمایش داده شده تاثیر بگذارد.

UT118B در حالت AUTO قابلیت اندازه گیری مقاومت تا 30MΩ را دارد. هنگام اندازه گیری مقاومت، هیچ ولتاژی نباید روی قطعه وجود داشته باشد؛ اتصال دستگاه در حالت مقاومت به یک مدار برق دار می تواند باعث خطای اندازه گیری یا آسیب به دستگاه شود.

• تست پیوستگی مدار

برای بررسی اتصال بین دو نقطه، حالت Continuity یا تست پیوستگی را انتخاب کنید. سپس دو پراب را به دو نقطه موردنظر متصل کنید. اگر مسیر الکتریکی پیوسته باشد، بیزر دستگاه فعال می شود.

این حالت برای بررسی سیم ها، فیوزها، مسیرهای PCB، اتصالات و کلیدها بسیار کاربردی است. قبل از تست، حتماً مدار را از منبع تغذیه جدا کنید.

• تست دیود

برای تست دیود، حالت Diode را انتخاب کنید و پراب ها را به دو سر دیود متصل کنید. در جهت مستقیم، دستگاه افت ولتاژ دیود را نمایش می دهد و با جابه جایی پراب ها می توان وضعیت هدایت در جهت مخالف را بررسی کرد.

برای تست دقیق تر دیود، بهتر است قطعه از مدار جدا شود یا حداقل یک پایه آن از مدار خارج شود؛ زیرا قطعات موازی می توانند نتیجه تست را تحت تاثیر قرار دهند.

• اندازه گیری ظرفیت خازن

پیش از اندازه گیری خازن، ابتدا آن را از مدار جدا کرده و به طور کامل تخلیه کنید. سپس حالت Capacitance را انتخاب کرده و پراب ها را به پایه های خازن متصل کنید.

در خازن های قطبی، هنگام تست باید به قطب مثبت و منفی توجه شود. UT118B در حالت AUTO قابلیت اندازه گیری ظرفیت خازنی تا 3mF را دارد. برای خازن هایی که در مدار قرار دارند، نتیجه اندازه گیری ممکن است به دلیل وجود سایر قطعات دقیق نباشد.

• استفاده از قابلیت Auto SCAN و رنج خودکار

یکی از ساده ترین روش های کار با UT118B استفاده از حالت Auto SCAN است. دستگاه می تواند نوع اندازه گیری و محدوده مناسب را برای بسیاری از اندازه گیری های پشتیبانی شده تشخیص دهد. این قابلیت برای اندازه گیری های روزمره باعث کاهش خطای انتخاب رنج و سرعت بیشتر کار می شود.

با این حال، Auto SCAN به معنی بی نیازی از بررسی شرایط مدار نیست. کاربر همچنان باید قبل از اتصال پراب ها، نوع اندازه گیری و محدوده مجاز دستگاه را در نظر بگیرد.

• استفاده از قابلیت EF برای تشخیص غیرتماسی ولتاژ

قابلیت EF برای تشخیص وجود میدان الکتریکی بدون اتصال مستقیم پراب به هادی استفاده می شود. این قابلیت می تواند برای بررسی اولیه سیم ها و نقاط دارای ولتاژ مفید باشد.

EF را نباید جایگزین اندازه گیری مستقیم ولتاژ یا یک روش ایمن برای تایید قطعی بی برقی دانست. در کارهای حساس، پس از تشخیص اولیه باید ولتاژ با روش مناسب و در محدوده مجاز دستگاه بررسی شود.

• استفاده از Data Hold

قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازه گیری شده روی نمایشگر استفاده می شود. این قابلیت زمانی مفید است که دسترسی به صفحه نمایش دشوار باشد یا کاربر بخواهد مقدار ثبت شده را بدون نگاه کردن مداوم به نمایشگر بررسی کند.

• استفاده از MAX/MIN

حالت MAX/MIN برای بررسی بیشترین و کمترین مقدار ثبت شده در فرآیند اندازه گیری کاربرد دارد. این قابلیت در شرایطی که مقدار اندازه گیری شده تغییر می کند، می تواند به کاربر کمک کند تا تغییرات مقدار را راحت تر بررسی کند.

• استفاده از نور پس زمینه نمایشگر

در محیط های کم نور می توان از نور پس زمینه نمایشگر استفاده کرد تا خواندن عدد اندازه گیری شده آسان تر شود. با توجه به اینکه دستگاه از نمایشگر 3000 شمارشی استفاده می کند، مقدار اندازه گیری روی صفحه به صورت دیجیتال نمایش داده می شود.

"نکات مهم ایمنی هنگام استفاده"

1. قبل از هر اندازه گیری، حالت انتخاب شده را با پارامتر موردنظر مطابقت دهید

2. از UT118B برای اندازه گیری ولتاژ بالاتر از محدوده مجاز آن استفاده نکنید

3. هنگام اندازه گیری مقاومت، دیود، پیوستگی و ظرفیت خازن، مدار باید بدون برق باشد

4. هنگام اندازه گیری ولتاژ، پراب ها را به صورت موازی با مدار قرار دهید

5. قبل از جابه جایی بین حالت های مختلف اندازه گیری، وضعیت مدار و اتصال پراب ها را بررسی کنید

6. از پراب هایی که عایق آن ها آسیب دیده است استفاده نکنید

7. برای تست خازن، ابتدا خازن را به طور کامل تخلیه کنید

8. قابلیت EF را تنها برای تشخیص اولیه وجود میدان الکتریکی در نظر بگیرید

9. از دستگاه خارج از محدوده و رده ایمنی تعیین شده توسط سازنده استفاده نکنید

• جمع بندی روش استفاده

برای استفاده روزمره از UNI-T UT118B کافی است ابتدا پارامتر موردنظر را مشخص کنید، حالت مناسب را انتخاب کنید، پراب ها را به شکل صحیح متصل کنید و اجازه دهید قابلیت Auto SCAN یا رنج خودکار محدوده مناسب را تعیین کند. برای ولتاژ، اندازه گیری به صورت موازی انجام می شود؛ اما برای مقاومت، پیوستگی، دیود و خازن باید مدار بدون برق باشد. قابلیت های Data Hold، MAX/MIN، نور پس زمینه و EF نیز استفاده از دستگاه را در شرایط مختلف آسان تر می کنند.

با توجه به طراحی قلمی، وزن کم و امکانات اندازه گیری پایه، UNI-T UT118B بیشتر برای اندازه گیری های عمومی، تعمیرات لوازم خانگی، بررسی مدارهای الکترونیکی و استفاده های روزمره مناسب است. تجهیزات اندازه گیری شکیبی نیز برای انتخاب مولتی متر مناسب، مشخصات فنی و محدوده اندازه گیری هر مدل را متناسب با کاربرد واقعی دستگاه در نظر می گیرد.

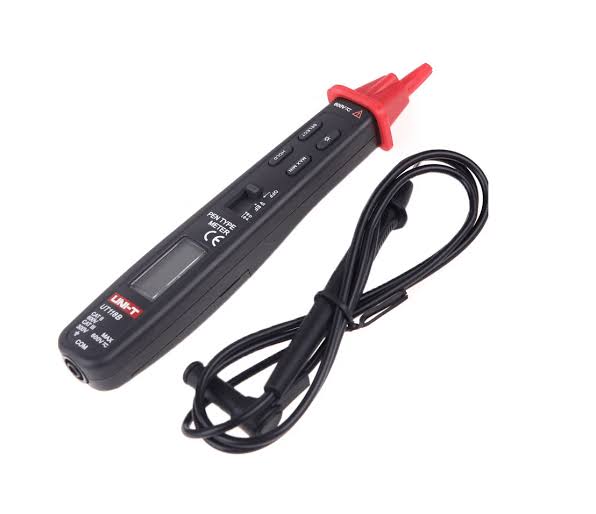

اقلام همراه مولتی متر UNI-T UT118B:

• یک عدد باتری CR2032

• پراب تست

• دفترچه راهنمای انگلیسی

سوالات متداول درباره مولتی متر UNI-T UT118B

1. مولتی متر UNI-T UT118B چه کمیت هایی را اندازه گیری می کند؟

این مولتی متر برای اندازه گیری ولتاژ AC و DC تا 300 ولت، مقاومت تا 30 مگااهم و ظرفیت خازنی تا 3 میلی فاراد در حالت AUTO طراحی شده است. همچنین امکان تست دیود، تست پیوستگی مدار و تشخیص غیرتماسی ولتاژ با قابلیت EF را فراهم می کند.

2. آیا مولتی متر UNI-T UT118B قابلیت تشخیص خودکار رنج را دارد؟

بله. UT118B از قابلیت Auto Range و حالت Auto SCAN بهره می برد و می تواند نوع اندازه گیری و محدوده مناسب را به صورت خودکار تشخیص دهد. این قابلیت استفاده از دستگاه را برای اندازه گیری های روزمره سریع تر و ساده تر می کند.

3. آیا UNI-T UT118B برای تست خازن مناسب است؟

بله. این مدل قابلیت اندازه گیری ظرفیت خازنی تا 3mF در حالت AUTO و تا 300µF در حالت SCAN را دارد. هنگام تست خازن باید ابتدا خازن به طور کامل تخلیه شده و برای اندازه گیری دقیق تر، در صورت امکان از مدار جدا شود.

4. آیا مولتی متر UT118B برای اندازه گیری جریان، فرکانس و دما نیز مناسب است؟

خیر. طبق مشخصات این مدل، UT118B برای اندازه گیری جریان، فرکانس و دما طراحی نشده است. اگر به این قابلیت ها یا امکاناتی مانند True RMS و محدوده ولتاژ بالاتر نیاز دارید، بهتر است مدل دیگری از مولتی مترهای UNI-T را انتخاب کنید.

5. مولتی متر UNI-T UT118B برای چه افرادی مناسب است؟

طراحی قلمی، وزن 90 گرم و قابلیت هایی مانند Auto SCAN، تست ولتاژ AC/DC، مقاومت، خازن، دیود، پیوستگی و EF باعث شده است UT118B برای تعمیرکاران لوازم خانگی، تعمیرکاران الکترونیک، کاربران فنی، دانشجویان و افرادی که به یک مولتی متر سبک و قابل حمل برای اندازه گیری های عمومی نیاز دارند، گزینه مناسبی باشد.
