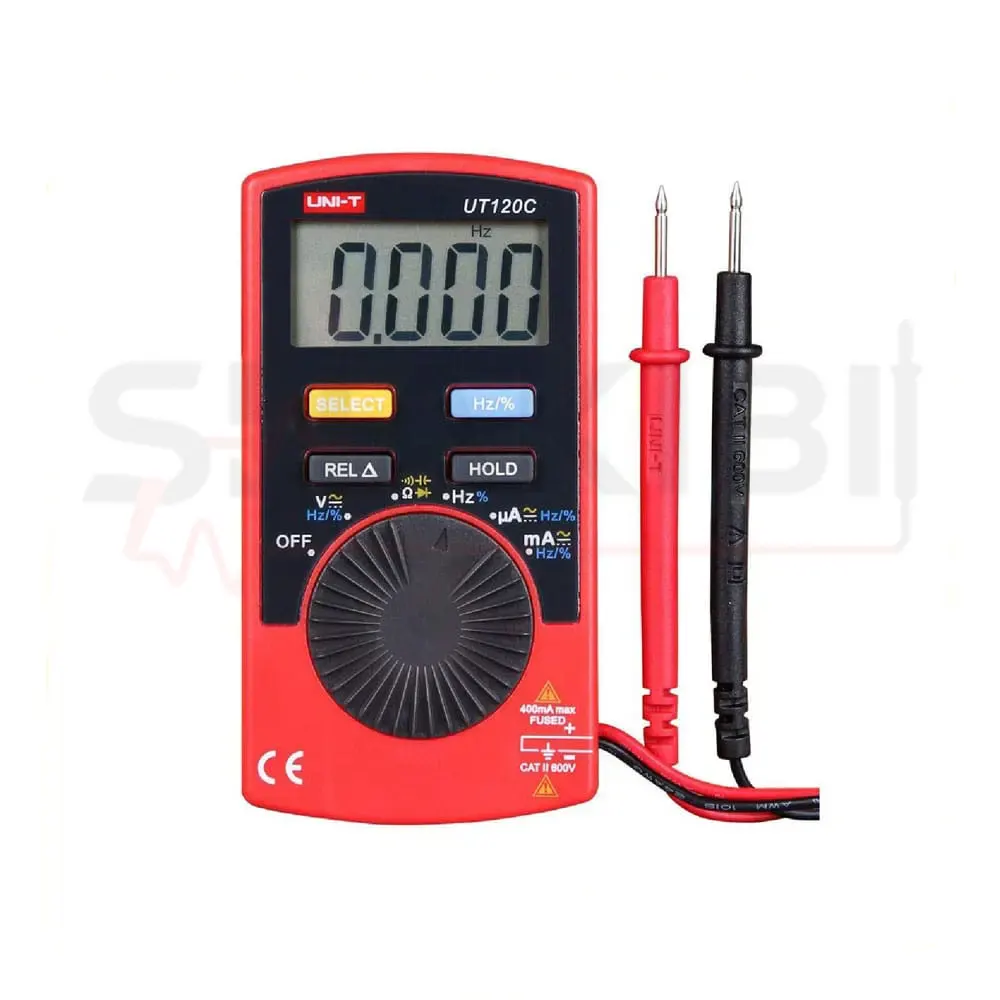

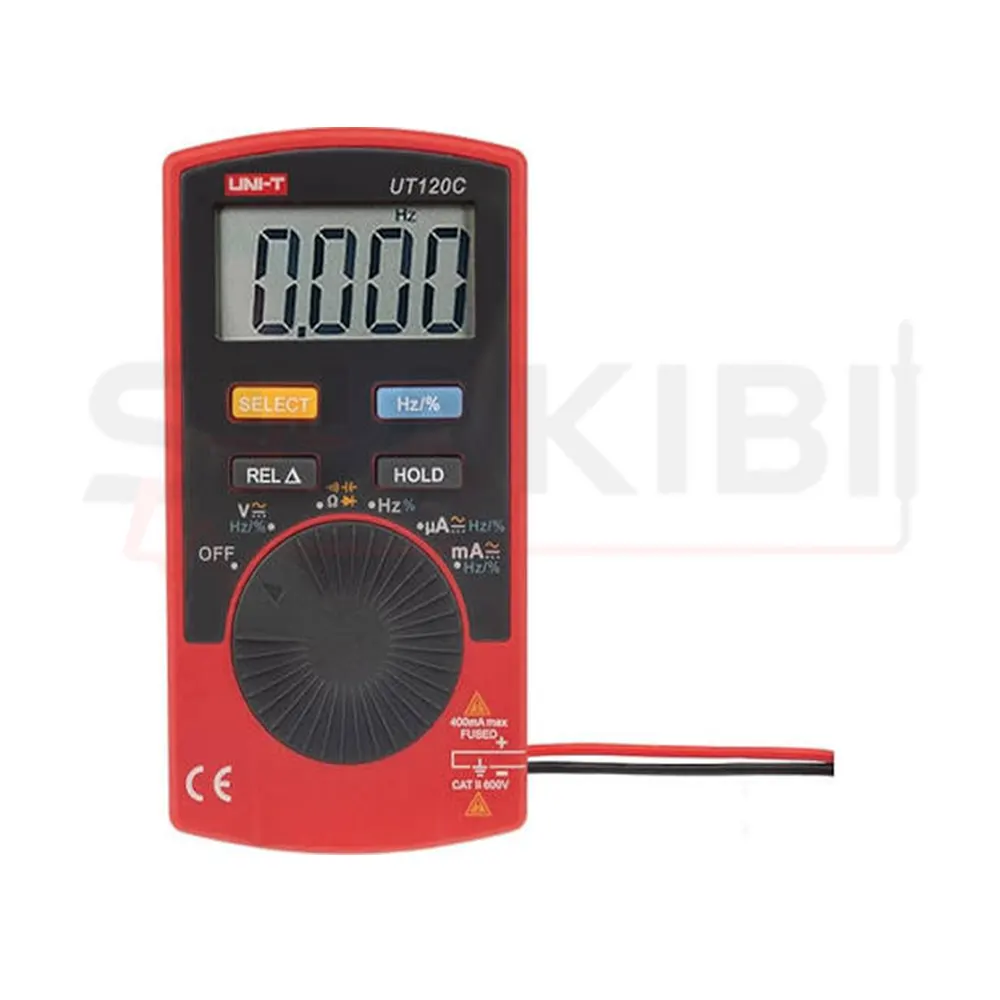

مولتی متر دیجیتال یونیتی مدل UNI-T UT120C (یک سال ضمانت)

معرفی مولتی متر دیجیتال UNI-T UT120C:

1. مولتی متر دیجیتال UNI-T UT120C یک مولتی متر جیبی، باریک و سبک از محصولات برند یونیتی است که برای انجام اندازه گیری های الکتریکی روزمره در یک بدنه بسیار جمع وجور طراحی شده است. این مدل با وجود ابعاد کوچک، مجموعه ای از قابلیت های کاربردی شامل اندازه گیری ولتاژ AC و DC، جریان AC و DC، مقاومت، ظرفیت خازنی و فرکانس را در اختیار کاربر قرار می دهد و به دلیل پشتیبانی از تست دیود، تست پیوستگی و Duty Cycle، می تواند برای بسیاری از فعالیت های تعمیراتی و الکترونیکی مورد استفاده قرار گیرد. طراحی جیبی UT120C باعث می شود بتوان آن را به راحتی در جعبه ابزار، کیف تجهیزات یا حتی همراه ابزارهای روزمره تکنسین حمل کرد و برای اندازه گیری های سریع در محل در دسترس داشت.

2. یکی از مهم ترین ویژگی های UNI-T UT120C، استفاده از سیستم Auto Range یا رنج خودکار است. در این حالت دستگاه محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند و کاربر نیازی ندارد برای هر مقدار، رنج مناسب را به شکل دستی تعیین کند. این ویژگی به خصوص هنگام انجام اندازه گیری های سریع و برای کاربرانی که به دنبال کاربری ساده تر هستند، کاربردی است. نمایشگر ۴۰۰۰ شمارش نیز امکان نمایش مقادیر اندازه گیری شده با تفکیک مناسب را فراهم می کند و اطلاعات مورد نیاز کاربر را در یک صفحه نمایش کوچک و متناسب با طراحی جیبی دستگاه نشان می دهد.

3. این مولتی متر امکان اندازه گیری ولتاژ DC تا ۶۰۰ ولت و ولتاژ AC تا ۶۰۰ ولت را دارد و علاوه بر آن می تواند جریان AC و DC را در محدوده میلی آمپر اندازه گیری کند. حداکثر رنج جریان این مدل ۴۰۰ میلی آمپر است؛ بنابراین UT120C برای اندازه گیری جریان های سبک و مدارهای الکترونیکی و کنترلی مناسب تر است و نباید آن را با مولتی مترهای دارای ورودی جریان ۱۰ آمپر یکسان در نظر گرفت. در بخش اندازه گیری مقاومت نیز امکان سنجش مقاومت تا ۴۰ مگااهم وجود دارد که برای بررسی بسیاری از قطعات و مدارهای الکترونیکی کاربردی است.

4. از دیگر قابلیت های مهم UT120C می توان به اندازه گیری ظرفیت خازنی تا ۱۰۰ میکروفاراد اشاره کرد. این قابلیت به تکنسین اجازه می دهد بدون نیاز به استفاده از یک خازن متر جداگانه، مقدار ظرفیت برخی خازن ها را بررسی کند. همچنین دستگاه از اندازه گیری فرکانس و Duty Cycle پشتیبانی می کند که در بررسی سیگنال های الکتریکی و برخی مدارهای الکترونیکی می تواند مفید باشد. در کنار این قابلیت ها، تست دیود و تست پیوستگی همراه با بیزر نیز برای بررسی سریع اتصالات و قطعات در نظر گرفته شده است.

5. طراحی باریک و سبک یکی از نقاط قوت اصلی این مدل محسوب می شود. UT120C حدود ۱۱۰ × ۵۸.۲ × ۱۰.۸ میلی متر ابعاد دارد و وزن آن حدود ۷۶ گرم است؛ بنابراین برای تکنسین هایی که دائماً در حال جابه جایی هستند و نمی خواهند یک مولتی متر بزرگ همراه خود داشته باشند، گزینه مناسبی محسوب می شود. این مدل با یک باتری سکه ای CR2032 با ولتاژ ۳ ولت کار می کند و طراحی کم حجم آن با هدف حمل آسان و دسترسی سریع به ابزار اندازه گیری انجام شده است.

6. از نظر ایمنی نیز UNI-T UT120C دارای رده CAT II 600V است و برای اندازه گیری های متناسب با این سطح ایمنی طراحی شده است. با این حال، حداکثر جریان قابل اندازه گیری آن ۴۰۰ میلی آمپر است و همین موضوع باید هنگام انتخاب دستگاه مورد توجه قرار گیرد. بنابراین UT120C بیشتر برای کاربرانی مناسب است که یک مولتی متر قابل حمل برای اندازه گیری های عمومی، تعمیرات الکترونیکی، تست مدارهای سبک و بررسی های سریع می خواهند، نه افرادی که به طور مداوم با جریان های بالا یا کاربردهای صنعتی سنگین سروکار دارند.

7. در مجموع، مولتی متر دیجیتال UNI-T UT120C ترکیبی از قابلیت های متنوع اندازه گیری، رنج خودکار، ابعاد بسیار کوچک و وزن پایین را ارائه می دهد. این مدل می تواند برای تکنسین های برق و الکترونیک، تعمیرکاران تجهیزات الکترونیکی، دانشجویان و علاقه مندان به تعمیرات که به یک ابزار اندازه گیری همیشه همراه نیاز دارند، انتخاب مناسبی باشد. اگر اولویت اصلی شما قابلیت حمل آسان، اندازه گیری های متنوع و کاربری سریع است، UT120C یکی از گزینه های قابل توجه در میان مولتی مترهای جیبی یونیتی محسوب می شود.

ویژگی ها و مزایای مولتی متر دیجیتال UNI-T UT120C

• طراحی جیبی و فوق العاده کم حجم

یکی از مهم ترین مزایای UNI-T UT120C طراحی باریک و سبک آن است. این مولتی متر حدود ۱۱۰ × ۵۸.۲ × ۱۰.۸ میلی متر ابعاد دارد و با وزن حدود ۷۶ گرم، به راحتی در کیف ابزار یا تجهیزات شخصی قرار می گیرد. این ویژگی برای تکنسین هایی که ابزار اندازه گیری را مرتب جابه جا می کنند، مزیت قابل توجهی محسوب می شود.

• رنج خودکار برای اندازه گیری سریع تر

UT120C به قابلیت Auto Range مجهز است و محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند. در نتیجه کاربر در بسیاری از اندازه گیری ها نیازی به انتخاب دستی رنج ندارد و فرآیند تست سریع تر و ساده تر انجام می شود.

• نمایشگر ۴۰۰۰ شمارش

نمایشگر ۴۰۰۰ شمارش امکان نمایش مقادیر با تفکیک مناسب را فراهم می کند و برای یک مولتی متر جیبی، ترکیب مناسبی از اندازه نمایش و قابلیت خواندن مقدار اندازه گیری شده ارائه می دهد.

• اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت

این دستگاه امکان اندازه گیری ولتاژ متناوب و مستقیم تا ۶۰۰ ولت را دارد و برای طیف گسترده ای از اندازه گیری های عمومی برق و الکترونیک قابل استفاده است.

• اندازه گیری جریان AC و DC تا ۴۰۰ میلی آمپر

UT120C قابلیت اندازه گیری هر دو نوع جریان AC و DC را تا ۴۰۰ میلی آمپر ارائه می دهد. این ویژگی آن را برای بررسی مدارهای الکترونیکی و مدارهای کم جریان مناسب می کند. البته برای اندازه گیری جریان های بالاتر، باید از مولتی متری با محدوده جریان مناسب تر استفاده شود.

• اندازه گیری مقاومت تا ۴۰ مگااهم

رنج مقاومت تا ۴۰ مگااهم امکان بررسی طیف گسترده ای از مقاومت ها و مدارهای الکتریکی و الکترونیکی را فراهم می کند و برای عیب یابی و تست قطعات مختلف کاربردی است.

• قابلیت اندازه گیری ظرفیت خازنی

UT120C می تواند ظرفیت خازن را تا ۱۰۰ میکروفاراد اندازه گیری کند. بنابراین برای بررسی خازن ها و تشخیص تقریبی ظرفیت آن ها، نیازی به استفاده از یک خازن متر جداگانه در محدوده پشتیبانی شده دستگاه نخواهد بود.

• اندازه گیری فرکانس و Duty Cycle

پشتیبانی از اندازه گیری فرکانس و Duty Cycle باعث می شود UT120C علاوه بر اندازه گیری های پایه، برای بررسی برخی سیگنال ها و مدارهای الکترونیکی نیز کاربرد داشته باشد. این قابلیت ها برای کاربرانی که با مدارهای کنترلی و سیگنال های الکتریکی سروکار دارند، ارزش بیشتری ایجاد می کنند.

• تست دیود و پیوستگی با بیزر

با استفاده از حالت تست دیود می توان عملکرد دیودها را بررسی کرد و حالت Continuity نیز امکان بررسی سریع اتصال الکتریکی بین دو نقطه را فراهم می کند. وجود بیزر در تست پیوستگی، تشخیص اتصال را بدون نیاز به نگاه مداوم به نمایشگر آسان تر می کند.

• قابلیت HOLD و REL

قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازه گیری شده روی نمایشگر را فراهم می کند و قابلیت REL نیز برای انجام اندازه گیری های نسبی و حذف مقدار مرجع کاربرد دارد. این امکانات در اندازه گیری های سریع و مقایسه ای می توانند کاربری دستگاه را راحت تر کنند.

• خاموش شدن خودکار برای کاهش مصرف باتری

قابلیت Auto Power Off باعث می شود در صورت عدم استفاده برای مدت مشخص، دستگاه به صورت خودکار خاموش شود. این ویژگی از روشن ماندن ناخواسته مولتی متر و مصرف بی دلیل باتری جلوگیری می کند.

• رده ایمنی CAT II 600V

UNI-T UT120C دارای رده ایمنی CAT II 600V است و برای اندازه گیری هایی متناسب با این سطح ایمنی طراحی شده است. رعایت محدودیت های ایمنی دستگاه و استفاده صحیح از آن همچنان ضروری است.

• باتری سکه ای و مصرف آسان

استفاده از یک باتری CR2032 سه ولتی به حفظ ابعاد کوچک دستگاه کمک کرده و باعث می شود UT120C بدون نیاز به باتری های بزرگ تر، برای استفاده های روزمره و حمل دائمی مناسب باشد.

• انتخاب مناسب برای تعمیرات سبک و اندازه گیری های روزمره

ترکیب ابعاد جیبی، Auto Range، اندازه گیری AC/DC، مقاومت، ظرفیت، فرکانس، Duty Cycle و تست دیود و پیوستگی باعث شده UT120C برای تکنسین های برق و الکترونیک، تعمیرکاران تجهیزات الکترونیکی، دانشجویان و کاربران خانگی که به یک مولتی متر قابل حمل نیاز دارند، گزینه ای کاربردی باشد. البته محدودیت جریان ۴۰۰ میلی آمپر و رده CAT II 600V باید هنگام انتخاب آن برای کاربردهای صنعتی یا مدارهای پرجریان مورد توجه قرار گیرد.

کاربردها و مناسب برای چه کسانی است؟

• تعمیرات و عیب یابی مدارهای الکتریکی و الکترونیکی

مولتی متر دیجیتال UNI-T UT120C برای اندازه گیری پارامترهای اصلی مدارهای الکتریکی و الکترونیکی مانند ولتاژ، جریان، مقاومت، ظرفیت خازنی و فرکانس مناسب است. ابعاد کوچک دستگاه نیز امکان استفاده سریع از آن را در زمان عیب یابی و تعمیر فراهم می کند.

• تست قطعات الکترونیکی

قابلیت اندازه گیری مقاومت و ظرفیت خازنی به همراه تست دیود و پیوستگی، UT120C را برای بررسی بسیاری از قطعات الکترونیکی کاربردی می کند. تکنسین می تواند برای بررسی مقاومت ها، خازن ها، دیودها و اتصالات مدار از این دستگاه استفاده کند.

• تعمیرات بردهای الکترونیکی

این مولتی متر برای اندازه گیری های رایج هنگام تعمیر بردهای الکترونیکی و مدارهای کم جریان مناسب است. قابلیت فرکانس و Duty Cycle نیز در برخی مدارهای کنترلی و سیگنالی می تواند برای بررسی اولیه سیگنال ها مورد استفاده قرار گیرد.

• تعمیرات سیار و استفاده در محل

یکی از بهترین کاربردهای UT120C، تعمیرات سیار است. وزن حدود ۷۶ گرم و ضخامت حدود ۱۰.۸ میلی متر باعث می شود دستگاه فضای بسیار کمی در کیف ابزار اشغال کند و برای تکنسین هایی که دائماً بین محل های مختلف جابه جا می شوند، گزینه ای مناسب باشد.

• کاربردهای خانگی و عمومی

برای کاربرانی که به صورت حرفه ای با برق و الکترونیک کار نمی کنند اما گاهی به اندازه گیری ولتاژ، مقاومت، پیوستگی یا تست قطعات نیاز دارند، UT120C می تواند یک ابزار کاربردی و قابل حمل باشد. البته هنگام کار با برق شهری باید محدودیت های ایمنی دستگاه و رده CAT II 600V آن رعایت شود.

• کاربردهای آموزشی و دانشجویی

به دلیل کاربری ساده، رنج خودکار و تنوع عملکردها، UT120C می تواند برای آموزش مباحث اندازه گیری الکتریکی، آزمایش های الکترونیکی و تمرین های دانشجویی مورد استفاده قرار گیرد. قابلیت Auto Range نیز باعث می شود کاربر تازه کار در بسیاری از اندازه گیری ها درگیر انتخاب دستی رنج نشود.

مناسب برای چه کسانی است؟

• تکنسین های برق و الکترونیک

برای اندازه گیری های روزمره و بررسی سریع مدارها، قطعات و اتصالات.

• تعمیرکاران تجهیزات الکترونیکی

برای تست مقاومت، خازن، دیود، پیوستگی و اندازه گیری ولتاژ و جریان در مدارهای مناسب.

• تکنسین های تعمیرات سیار

برای افرادی که وزن و ابعاد ابزار اهمیت زیادی دارد و به یک مولتی متر همیشه همراه نیاز دارند.

• دانشجویان و هنرجویان برق و الکترونیک

برای یادگیری اندازه گیری های الکتریکی و انجام آزمایش های آموزشی.

• کاربران خانگی و علاقه مندان به الکترونیک

برای انجام اندازه گیری های عمومی و تعمیرات سبک در محدوده توانایی دستگاه.

• برای چه کاربردهایی انتخاب مناسبی نیست؟

UT120C با وجود قابلیت های متنوع، یک مولتی متر جیبی و کم حجم است و حداکثر جریان اندازه گیری آن ۴۰۰ میلی آمپر است. بنابراین برای اندازه گیری جریان های بالا، تعمیرات صنعتی سنگین یا کاربردهایی که به ورودی ۱۰ آمپر نیاز دارند، بهتر است از مولتی متر مناسب همان کاربرد استفاده شود. همچنین این مدل برای اندازه گیری های تخصصی ولتاژ و جریان در محیط های دارای ریسک بالاتر، باید با توجه به رده ایمنی CAT II 600V و دستورالعمل های ایمنی انتخاب شود.

مقایسه مولتی متر UNI-T UT120C با مدل های مشابه:

مقایسه با UNI-T UT120A

UT120A و UT120C از نظر طراحی و بسیاری از قابلیت های پایه بسیار به یکدیگر نزدیک هستند. هر دو مدل دارای نمایشگر ۴۰۰۰ شمارش، رنج خودکار، اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت، مقاومت تا ۴۰ مگااهم، فرکانس تا ۱۰ مگاهرتز، Duty Cycle، تست دیود، تست پیوستگی، Data Hold و حالت Relative هستند. تفاوت اصلی این دو مدل در قابلیت اندازه گیری جریان است؛ UT120C امکان اندازه گیری جریان AC و DC تا ۴۰۰ میلی آمپر را دارد، در حالی که UT120A در جدول رسمی سری UT120 فاقد اندازه گیری جریان است. بنابراین اگر فقط به اندازه گیری ولتاژ و پارامترهای پایه نیاز دارید، UT120A می تواند کافی باشد، اما برای اندازه گیری جریان، UT120C انتخاب کامل تری است.

مقایسه با UNI-T UT120B

UT120B از نظر امکانات به UT120C نزدیک تر است. هر دو مدل امکان اندازه گیری ولتاژ AC/DC تا ۶۰۰ ولت، مقاومت تا ۴۰ مگااهم، فرکانس تا ۱۰ مگاهرتز و ظرفیت خازنی تا ۱۰۰ میکروفاراد را دارند و از قابلیت هایی مانند Duty Cycle، تست دیود، تست پیوستگی، Auto Range، Data Hold و Relative Mode پشتیبانی می کنند. تفاوت مهم این است که UT120C علاوه بر اندازه گیری ظرفیت خازنی، قابلیت اندازه گیری جریان AC و DC تا ۴۰۰ میلی آمپر را نیز ارائه می دهد؛ در حالی که UT120B فاقد اندازه گیری جریان است. بنابراین اگر اندازه گیری جریان برای شما اهمیت دارد، UT120C گزینه مناسب تری خواهد بود.

مقایسه UT120C با مولتی مترهای جیبی ساده تر

مزیت اصلی UT120C نسبت به مولتی مترهای جیبی بسیار ساده، تنوع قابلیت های اندازه گیری آن است. این مدل علاوه بر ولتاژ AC/DC و مقاومت، امکان اندازه گیری جریان AC/DC، ظرفیت خازنی، فرکانس و Duty Cycle را نیز ارائه می دهد. در نتیجه برای کاربری که می خواهد یک ابزار کوچک اما نسبتاً کامل برای تعمیرات و اندازه گیری های الکترونیکی همراه داشته باشد، UT120C کاربرد گسترده تری دارد. در مقابل، اگر فقط اندازه گیری ولتاژ و تست های ساده برایتان کافی است، ممکن است یک مدل ساده تر انتخاب اقتصادی تری باشد.

مقایسه UT120C با مولتی مترهای بزرگ تر و حرفه ای تر

UT120C به دلیل ابعاد حدود ۱۱۰ × ۵۸.۲ × ۱۰.۸ میلی متر و وزن حدود ۷۶ گرم برای حمل دائمی طراحی شده است. بنابراین نقطه قوت اصلی آن قابل حمل بودن است، نه جایگزینی با مولتی مترهای حرفه ای رومیزی یا مدل های صنعتی پرقدرت. اگر به جریان های بالاتر، رده ایمنی بالاتر، قابلیت های تخصصی تر یا امکانات اندازه گیری گسترده تر نیاز دارید، باید به سراغ یک مولتی متر رده بالاتر بروید.

جمع بندی انتخاب مدل:

اگر بین مدل های خانواده UT120 انتخاب می کنید، UT120A برای کاربرانی مناسب است که به اندازه گیری جریان و ظرفیت خازنی نیاز ندارند. UT120B علاوه بر قابلیت های پایه، اندازه گیری ظرفیت خازنی تا ۱۰۰ میکروفاراد را اضافه می کند. اما UT120C کامل ترین مدل این خانواده از نظر تنوع اندازه گیری است و علاوه بر قابلیت های UT120B، اندازه گیری جریان AC و DC تا ۴۰۰ میلی آمپر را نیز ارائه می دهد. بنابراین اگر یک مولتی متر جیبی کوچک می خواهید که در کنار ولتاژ و مقاومت، جریان، خازن، فرکانس و Duty Cycle را نیز اندازه گیری کند، UT120C انتخاب مناسب تری است.

راهنمای خرید مولتی متر دیجیتال UNI-T UT120C / چگونه مدل مناسب را انتخاب کنیم؟

• ابتدا نوع کاربرد خود را مشخص کنید

قبل از انتخاب مولتی متر، مشخص کنید دستگاه را برای چه کاری می خواهید. اگر هدف شما عیب یابی مدارهای الکترونیکی، تعمیر برد، بررسی قطعات، تعمیرات سبک، کارهای آموزشی یا استفاده عمومی در منزل و کارگاه است، UNI-T UT120C به دلیل ابعاد کوچک و امکانات اندازه گیری متنوع می تواند انتخاب مناسبی باشد. این مدل علاوه بر ولتاژ AC و DC، امکان اندازه گیری جریان، مقاومت، ظرفیت خازنی و فرکانس را نیز فراهم می کند و بنابراین برای کاربرانی که به یک مولتی متر جیبی اما چندمنظوره نیاز دارند، کاربردی است.

• به محدوده اندازه گیری ولتاژ توجه کنید

اگر قرار است با مدارها و تجهیزات الکتریکی مختلف کار کنید، حداکثر ولتاژ قابل اندازه گیری یکی از مهم ترین معیارهای انتخاب است. UT120C امکان اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت را دارد. بنابراین برای بسیاری از اندازه گیری های عمومی برق و الکترونیک مناسب است؛ با این حال هنگام کار با ولتاژهای بالا باید همیشه رده ایمنی دستگاه، شرایط مدار و دستورالعمل های ایمنی را در نظر بگیرید و صرفاً بر اساس حداکثر عدد درج شده روی دستگاه تصمیم نگیرید.

• اگر اندازه گیری جریان برایتان مهم است، مدل دارای آمپرمتر انتخاب کنید

یکی از تفاوت های مهم UT120C با مدل های ساده تر سری UT120، امکان اندازه گیری جریان AC و DC است. این دستگاه جریان را تا حداکثر ۴۰۰ میلی آمپر اندازه گیری می کند. بنابراین اگر در تعمیرات الکترونیکی، آزمایش مدارها یا بررسی مصرف جریان تجهیزات کم مصرف به اندازه گیری جریان نیاز دارید، UT120C گزینه مناسب تری نسبت به مدل هایی است که فاقد اندازه گیری جریان هستند. در مقابل، اگر قصد اندازه گیری جریان های بالا در تابلوهای صنعتی یا مدارهای قدرت را دارید، باید به سراغ مولتی متری با رنج جریان و حفاظت مناسب تر بروید.

• نیاز خود به اندازه گیری قطعات الکترونیکی را بررسی کنید

برای تعمیرکاران و کاربران حوزه الکترونیک، وجود قابلیت هایی مانند اندازه گیری مقاومت و ظرفیت خازنی اهمیت زیادی دارد. UT120C مقاومت را تا ۴۰ مگااهم و ظرفیت خازنی را تا ۱۰۰ میکروفاراد اندازه گیری می کند. بنابراین می توان از آن برای بررسی بسیاری از مقاومت ها، خازن ها و مدارهای الکترونیکی استفاده کرد. اگر کار شما بیشتر به تست و عیب یابی قطعات الکترونیکی مربوط می شود، وجود این دو قابلیت باعث می شود دستگاه کاربردی تر از یک مولتی متر صرفاً ولتاژسنج باشد.

• در صورت نیاز به بررسی سیگنال ها، فرکانس و Duty Cycle را در نظر بگیرید

اگر در پروژه های الکترونیکی با سیگنال های پالسی یا مدارهای دارای فرکانس سروکار دارید، قابلیت اندازه گیری فرکانس و Duty Cycle می تواند مفید باشد. UT120C علاوه بر اندازه گیری فرکانس، امکان بررسی Duty Cycle در محدوده ۰٫۱ تا ۹۹٫۹ درصد را نیز دارد. این قابلیت ها برای بررسی برخی سیگنال ها و مدارهای الکترونیکی کاربرد دارند، اما نباید آن را با تجهیزات تخصصی تحلیل سیگنال یا اسیلوسکوپ یکسان دانست.

• به اندازه و قابلیت حمل دستگاه توجه کنید

اگر مولتی متر را مرتباً همراه خود به محل کار، تعمیرگاه، پروژه یا کلاس آموزشی می برید، اندازه و وزن دستگاه اهمیت زیادی پیدا می کند. UT120C با ابعاد حدود ۱۱۰×۵۸٫۲×۱۰٫۸ میلی متر و وزن حدود ۷۶ گرم، یک مولتی متر جیبی و بسیار کم حجم محسوب می شود. بنابراین برای کاربرانی که قابلیت حمل برایشان مهم است، نسبت به مولتی مترهای رومیزی یا مدل های بزرگ تر انتخاب راحت تری خواهد بود.

• Auto Range را با نوع کار خود تطبیق دهید

در صورتی که مرتباً با مقادیر مختلف ولتاژ، مقاومت یا سایر پارامترها سروکار دارید، قابلیت Auto Range می تواند سرعت کار را افزایش دهد. UT120C دارای رنج خودکار است و نمایشگر آن نیز ۴۰۰۰ شمارش دارد. این ویژگی برای استفاده عمومی، تعمیرات و اندازه گیری های روزمره باعث می شود کاربر کمتر درگیر انتخاب دستی محدوده اندازه گیری شود.

• قابلیت های جانبی را نادیده نگیرید

در زمان خرید فقط به پارامترهای اصلی اندازه گیری توجه نکنید. UT120C قابلیت تست دیود، تست پیوستگی با بیزر، Data Hold و Relative Mode را نیز در اختیار کاربر قرار می دهد. این امکانات در زمان عیب یابی مدار و ثبت یا مقایسه نتایج اندازه گیری می توانند کاربردی باشند. خاموشی خودکار نیز به کاهش مصرف باتری در زمان هایی که دستگاه بدون استفاده باقی می ماند کمک می کند.

• اگر استفاده صنعتی سنگین دارید، محدودیت های مدل را بررسی کنید

UT120C با وجود امکانات متنوع، یک مولتی متر جیبی و جمع وجور است و نباید صرفاً بر اساس تعداد قابلیت ها آن را جایگزین مولتی مترهای حرفه ای و صنعتی در نظر گرفت. حداکثر جریان اندازه گیری آن ۴۰۰ میلی آمپر است و برای اندازه گیری جریان های بالا، تعمیرات سنگین صنعتی یا کاربردهایی که به رده ایمنی بالاتر، حفاظت پیشرفته تر یا امکانات تخصصی نیاز دارند، بهتر است مدل های حرفه ای تر بررسی شوند.

• در نهایت بین امکانات، اندازه و بودجه تعادل ایجاد کنید

اگر یک مولتی متر کوچک برایتان کافی نیست و به اندازه گیری جریان AC/DC، مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle، تست دیود و پیوستگی نیاز دارید، UT120C یکی از گزینه های کامل تر در خانواده UT120 محسوب می شود. اما اگر فقط به اندازه گیری ولتاژ و پارامترهای پایه نیاز دارید، ممکن است مدل ساده تری پاسخگوی نیاز شما باشد. در مقابل، برای کارهای صنعتی سنگین و اندازه گیری جریان های بالا نیز بهتر است به سراغ مولتی مترهای بزرگ تر و تخصصی تر بروید.

• جمع بندی انتخاب:

UNI-T UT120C انتخاب مناسبی برای کاربرانی است که یک مولتی متر جیبی، سبک و چندمنظوره برای تعمیرات الکترونیکی، عیب یابی مدار، کارهای آموزشی، استفاده عمومی و اندازه گیری های روزمره می خواهند. وجود اندازه گیری ولتاژ AC/DC تا ۶۰۰ ولت، جریان AC/DC تا ۴۰۰ میلی آمپر، مقاومت تا ۴۰ مگااهم، ظرفیت خازنی تا ۱۰۰ میکروفاراد، فرکانس، Duty Cycle، تست دیود و پیوستگی، آن را به گزینه ای کامل تر از مولتی مترهای جیبی ساده تبدیل می کند. در مقابل، اگر نیاز اصلی شما اندازه گیری جریان های بالا یا استفاده در شرایط صنعتی سنگین است، بهتر است مدل دیگری متناسب با این نیاز انتخاب شود.

آموزش استفاده از مولتی متر دیجیتال UNI-T UT120C:

قبل از شروع اندازه گیری، ابتدا دستگاه را روشن کنید و مطمئن شوید باتری مناسب داخل آن قرار دارد. UNI-T UT120C یک مولتی متر اتورنج است؛ بنابراین در بسیاری از حالت ها دستگاه محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند. این مدل دارای قابلیت هایی مانند Data Hold، Relative Mode، تست دیود، تست پیوستگی، اندازه گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی، فرکانس و Duty Cycle است.

• اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، ابتدا حالت اندازه گیری ولتاژ DC را انتخاب کنید. سپس پراب ها را به دو نقطه مورد نظر مدار متصل کنید؛ پراب قرمز به نقطه مثبت و پراب مشکی به نقطه منفی یا مرجع مدار متصل می شود. مقدار ولتاژ روی نمایشگر ظاهر خواهد شد.

UT120C قادر است ولتاژ DC را تا ۶۰۰ ولت اندازه گیری کند. در مدارهای DC، اگر اتصال پراب ها برعکس باشد، دستگاه معمولاً مقدار را با علامت منفی نمایش می دهد و این موضوع به معنی خراب بودن مولتی متر نیست.

• اندازه گیری ولتاژ AC

برای بررسی ولتاژ متناوب، حالت AC Voltage را انتخاب کنید و دو پراب را به دو نقطه ای که قصد اندازه گیری اختلاف پتانسیل بین آن ها را دارید متصل کنید. در اندازه گیری برق شهر، پراب ها باید با رعایت کامل اصول ایمنی به نقاط مورد نظر متصل شوند.

حداکثر محدوده اندازه گیری ولتاژ AC در UT120C برابر ۶۰۰ ولت است. هنگام کار با ولتاژهای خطرناک، نباید تنها به محدوده اندازه گیری دستگاه اکتفا کرد و باید رده ایمنی، شرایط محیط و وضعیت عایق پراب ها نیز بررسی شود.

• اندازه گیری جریان DC

برای اندازه گیری جریان، برخلاف ولتاژ، مولتی متر باید به صورت سری با مدار قرار بگیرد. ابتدا مدار را خاموش کنید، مسیر مناسب برای قرار دادن مولتی متر را مشخص کنید و سپس دستگاه را در حالت اندازه گیری جریان DC قرار دهید.

بعد از برقراری اتصال صحیح، مدار را روشن کرده و مقدار جریان را روی نمایشگر بخوانید. UT120C جریان DC را تا حداکثر ۴۰۰ میلی آمپر اندازه گیری می کند. به همین دلیل نباید برای اندازه گیری جریان های بالاتر از محدوده مجاز دستگاه از آن استفاده شود.

نکته مهم: قرار دادن مولتی متر در حالت اندازه گیری جریان و اتصال مستقیم آن به منبع ولتاژ می تواند باعث ایجاد اتصال کوتاه و آسیب به دستگاه شود. بنابراین قبل از اتصال پراب ها، حتماً حالت اندازه گیری را بررسی کنید.

• اندازه گیری جریان AC

برای اندازه گیری جریان متناوب نیز مولتی متر باید در مسیر جریان و به صورت سری قرار بگیرد. حالت AC Current را انتخاب کرده و پس از اطمینان از مناسب بودن محدوده اندازه گیری، دستگاه را در مسیر مدار قرار دهید.

حداکثر جریان AC قابل اندازه گیری توسط UT120C برابر ۴۰۰ میلی آمپر است. بنابراین این قابلیت بیشتر برای مدارهای الکترونیکی و جریان های نسبتاً پایین مناسب است و نباید برای اندازه گیری جریان های بالای تجهیزات قدرت مورد استفاده قرار گیرد.

• اندازه گیری مقاومت

برای اندازه گیری مقاومت، مدار باید کاملاً بدون برق باشد. حالت Resistance را انتخاب کنید و دو پراب را به دو سر مقاومت یا قطعه مورد نظر متصل کنید.

پس از ثابت شدن مقدار نمایش داده شده، مقدار مقاومت را از روی نمایشگر بخوانید. UT120C امکان اندازه گیری مقاومت تا ۴۰ مگااهم را دارد. برای اندازه گیری دقیق مقاومت یک قطعه که روی برد قرار دارد، بهتر است در صورت امکان یک پایه قطعه از مدار جدا شود تا سایر اجزای مدار روی نتیجه تاثیر نگذارند.

• تست پیوستگی سیم و مدار

برای بررسی اتصال یک سیم، مسیر PCB یا وجود اتصال بین دو نقطه، حالت Continuity را انتخاب کنید. سپس دو پراب را به دو نقطه مورد نظر متصل کنید.

اگر مقاومت مسیر بسیار پایین باشد، بیزر دستگاه فعال می شود و وجود مسیر الکتریکی را اعلام می کند. این قابلیت برای پیدا کردن قطعی سیم، بررسی فیوز، کنترل مسیرهای PCB و بررسی اتصال بین دو نقطه بسیار کاربردی است. UT120C به تست پیوستگی صوتی مجهز است.

• تست دیود

برای تست دیود، ابتدا مطمئن شوید مدار خاموش و بدون ولتاژ است. حالت Diode Test را انتخاب کرده و پراب قرمز و مشکی را به دو سر دیود متصل کنید.

با اتصال صحیح پراب ها، دستگاه افت ولتاژ مستقیم دیود را نمایش می دهد. اگر پراب ها را جابه جا کنید، معمولاً شرایط متفاوتی روی نمایشگر مشاهده می شود. این قابلیت برای بررسی سلامت دیود و برخی قطعات نیمه هادی کاربرد دارد.

• اندازه گیری ظرفیت خازن

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا کرده و به طور کامل تخلیه کنید. سپس حالت Capacitance را انتخاب کرده و پراب ها را به دو پایه خازن متصل کنید.

پس از ثابت شدن مقدار نمایش داده شده، ظرفیت خازن را از روی نمایشگر بخوانید. UT120C امکان اندازه گیری ظرفیت تا ۱۰۰ میکروفاراد را دارد.

هشدار: هرگز خازنی را که هنوز دارای شارژ است مستقیماً به ورودی اندازه گیری مولتی متر متصل نکنید؛ ابتدا باید شارژ آن به صورت ایمن تخلیه شود.

• اندازه گیری فرکانس

برای اندازه گیری فرکانس یک سیگنال، حالت Frequency را انتخاب کرده و پراب ها را به نقاط مناسب سیگنال متصل کنید. مقدار فرکانس بر حسب هرتز روی نمایشگر نشان داده می شود.

UT120C دارای محدوده اندازه گیری فرکانس تا ۱۰ مگاهرتز است و برای بررسی بسیاری از سیگنال های الکترونیکی کاربرد دارد.

• اندازه گیری Duty Cycle

در مدارهایی که با سیگنال های پالسی کار می کنند، می توان از قابلیت Duty Cycle استفاده کرد. پس از انتخاب حالت مربوطه، پراب ها را به سیگنال مورد نظر متصل کنید تا درصد زمان روشن بودن سیگنال نسبت به دوره آن روی نمایشگر نمایش داده شود.

محدوده Duty Cycle در UT120C برابر ۰٫۱ تا ۹۹٫۹ درصد است.

• استفاده از Data Hold

اگر هنگام اندازه گیری امکان مشاهده راحت نمایشگر وجود ندارد، می توان از قابلیت Data Hold استفاده کرد. با فعال کردن این قابلیت، مقدار اندازه گیری شده روی نمایشگر ثابت می ماند و کاربر می تواند بدون نیاز به نگه داشتن پراب ها در همان وضعیت، مقدار ثبت شده را مشاهده کند.

• استفاده از Relative Mode

حالت Relative یا REL برای مقایسه اندازه گیری ها و حذف مقدار مرجع کاربرد دارد. در این حالت می توان یک مقدار اولیه را به عنوان مرجع در نظر گرفت و تغییرات نسبت به آن را بررسی کرد. این قابلیت در برخی اندازه گیری های الکترونیکی برای مقایسه تغییرات مقدار اندازه گیری شده مفید است.

• خاموش شدن خودکار دستگاه

UT120C دارای قابلیت خاموشی خودکار است و در صورت عدم استفاده، دستگاه پس از حدود ۳۰ دقیقه خاموش می شود. این ویژگی به کاهش مصرف باتری کمک می کند. تغذیه دستگاه نیز با یک باتری ۳ ولتی CR2032 انجام می شود.

"نکات مهم ایمنی هنگام استفاده"

قبل از هر اندازه گیری، ابتدا عملکرد انتخاب شده روی مولتی متر را بررسی کنید. به خصوص قبل از اتصال پراب ها به مدار، مطمئن شوید دستگاه در حالت اندازه گیری جریان قرار ندارد؛ زیرا اتصال حالت جریان به منبع ولتاژ می تواند باعث آسیب به مولتی متر یا مدار شود.

برای اندازه گیری مقاومت، پیوستگی، دیود و ظرفیت خازن، مدار باید بدون ولتاژ باشد. همچنین برای اندازه گیری جریان، حداکثر محدوده مجاز UT120C یعنی ۴۰۰ میلی آمپر را رعایت کنید. در اندازه گیری ولتاژهای بالا نیز از لمس قسمت های فلزی پراب ها خودداری کرده و از سلامت عایق آن ها مطمئن شوید.

جمع بندی روش استفاده: برای هر اندازه گیری ابتدا عملکرد مناسب را انتخاب کنید، سپس نوع و محدوده اندازه گیری را بررسی کرده و پراب ها را به شکل صحیح متصل کنید. در اندازه گیری های مقاومت، دیود، پیوستگی و خازن، مدار باید بدون برق باشد؛ در اندازه گیری جریان نیز مولتی متر باید به صورت سری در مدار قرار بگیرد. رعایت همین چند اصل، علاوه بر افزایش دقت اندازه گیری، از آسیب دیدن دستگاه و مدار جلوگیری می کند.

اقلام همراه مولتی متر UNI-T UT120C

• باتری ۳ ولت CR2032

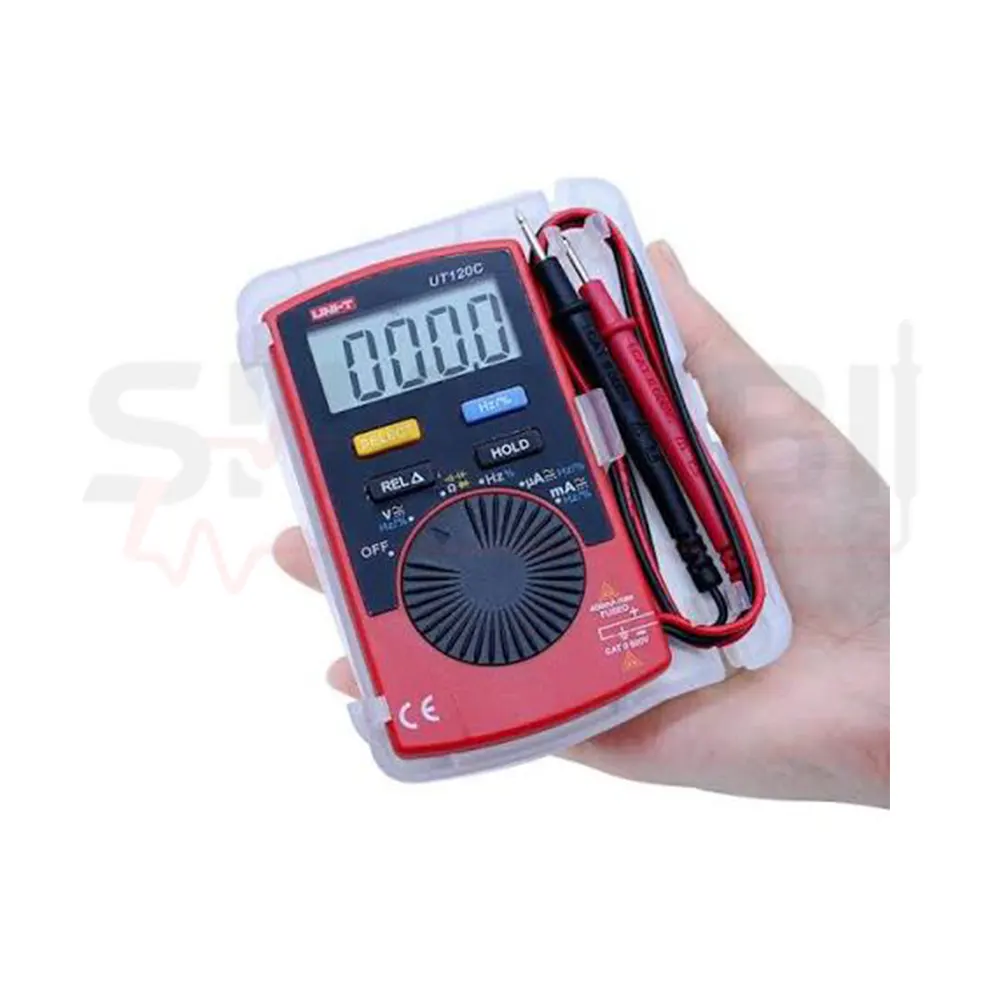

• کیف حمل

سوالات متداول درباره مولتی متر دیجیتال UNI-T UT120C

۱. مولتی متر UNI-T UT120C چه پارامترهایی را اندازه گیری می کند؟

UT120C امکان اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت، جریان AC و DC تا ۴۰۰ میلی آمپر، مقاومت تا ۴۰ مگااهم، ظرفیت خازنی تا ۱۰۰ میکروفاراد و فرکانس را دارد. همچنین قابلیت اندازه گیری Duty Cycle و تست دیود و پیوستگی با بیزر نیز در این مدل وجود دارد.

۲. آیا UNI-T UT120C برای اندازه گیری جریان مناسب است؟

بله. این مدل برخلاف برخی مدل های ساده تر سری UT120، قابلیت اندازه گیری هر دو نوع جریان AC و DC را دارد و حداکثر محدوده اندازه گیری جریان آن ۴۰۰ میلی آمپر است. بنابراین برای مدارهای الکترونیکی و کاربردهای عمومی با جریان پایین مناسب است، اما برای اندازه گیری جریان های بالا در تجهیزات صنعتی و مدارهای قدرت باید از مولتی متر مناسب آن کاربرد استفاده شود.

۳. آیا UT120C به صورت اتوماتیک رنج اندازه گیری را انتخاب می کند؟

بله. UT120C دارای قابلیت Auto Range است و در بسیاری از اندازه گیری ها محدوده مناسب را به صورت خودکار انتخاب می کند. این ویژگی باعث می شود استفاده از دستگاه برای اندازه گیری های روزمره و عیب یابی مدار ساده تر و سریع تر باشد.

۴. آیا مولتی متر UT120C برای تعمیرات الکترونیکی مناسب است؟

بله. طراحی جیبی، اندازه گیری مقاومت و ظرفیت خازنی، تست دیود و پیوستگی، اندازه گیری فرکانس و Duty Cycle و همچنین اندازه گیری ولتاژ و جریان باعث می شود UT120C برای تعمیرات و عیب یابی بسیاری از مدارهای الکترونیکی، بردها و تجهیزات کم مصرف گزینه کاربردی باشد. با این حال برای تعمیرات صنعتی سنگین یا اندازه گیری جریان های بالا، بهتر است مولتی متر حرفه ای تری انتخاب شود.

۵. آیا مولتی متر UNI-T UT120C برای اندازه گیری ولتاژ برق شهر مناسب است؟

UT120C قابلیت اندازه گیری ولتاژ AC تا ۶۰۰ ولت را دارد و از این نظر برای اندازه گیری های متداول ولتاژ AC مناسب است. با این حال، هنگام کار با برق شهر باید نکات ایمنی، محدوده مجاز دستگاه و وضعیت عایق پراب ها کاملاً رعایت شود و از استفاده نادرست از مولتی متر در مدارهای پرخطر خودداری شود.
