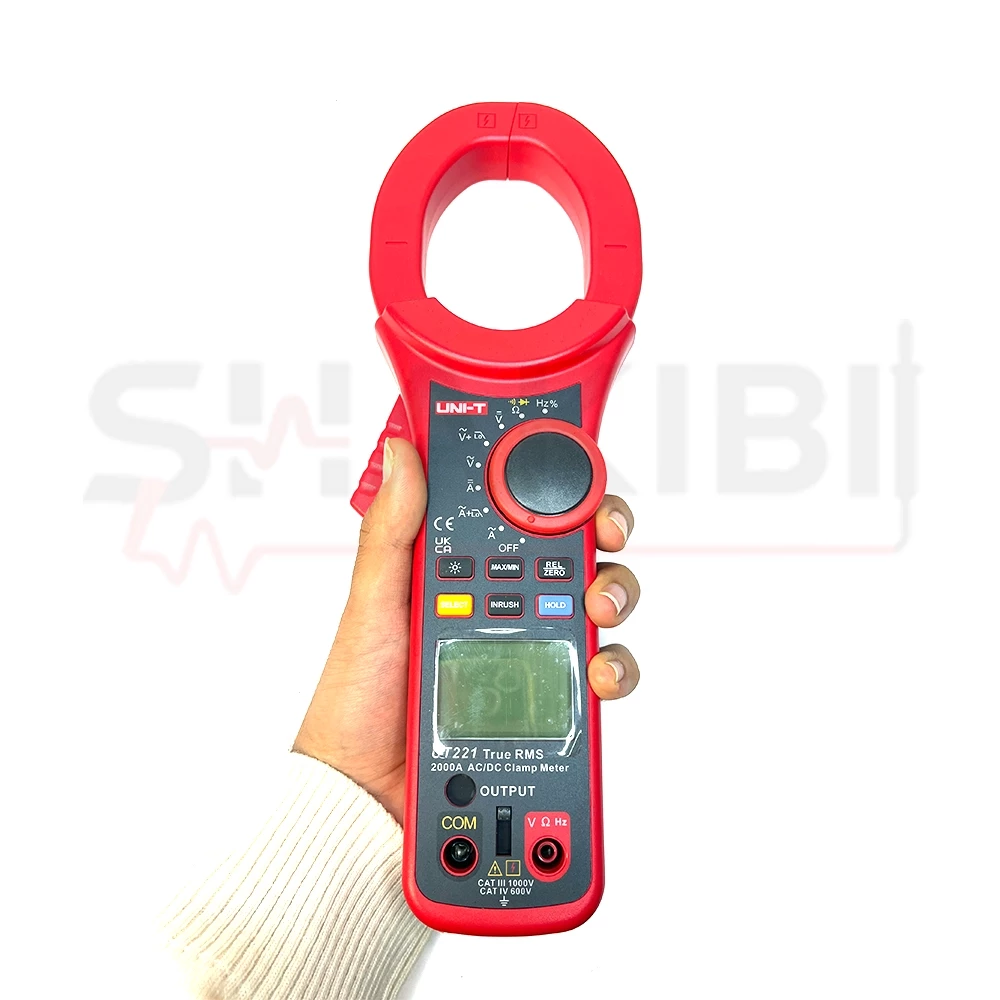

معرفی و کاربرد کلمپ آمپرمتر UNI-T UT221
کلمپ آمپرمتر UNI-T UT221 یک ابزار اندازه گیری دیجیتال برای بررسی جریان های AC و DC تا 2000 آمپر است که در کنار اندازه گیری جریان، قابلیت سنجش ولتاژ AC/DC، مقاومت و فرکانس را نیز ارائه می دهد. دهانه فک 63 میلی متری این دستگاه امکان قرارگیری دور کابل ها و هادی های نسبتاً ضخیم را فراهم می کند و برای اندازه گیری جریان، نیازی به قطع مدار یا باز کردن سیم نیست. قابلیت True RMS، اندازه گیری جریان هجومی، فیلتر پایین گذر و Data Hold نیز استفاده از دستگاه را در عیب یابی و بررسی تجهیزات الکتریکی کاربردی تر می کند.
کاربردهای دستگاه:
-
اندازه گیری جریان در تابلوهای برق:
UT221 برای بررسی جریان AC/DC در تابلوهای برق و مدارهای الکتریکی مناسب است و فک 63 میلی متری آن امکان اندازه گیری کابل های با قطر بیشتر را فراهم می کند.
-
تعمیر و نگهداری تجهیزات صنعتی:
این دستگاه می تواند برای کنترل جریان مصرفی، بررسی ولتاژ و عیب یابی اولیه تجهیزات و سیستم های الکتریکی صنعتی استفاده شود.
-
بررسی موتور و تجهیزات الکتریکی:
قابلیت اندازه گیری جریان و جریان هجومی، امکان بررسی جریان مصرفی و جریان اولیه هنگام راه اندازی برخی تجهیزات و موتورهای الکتریکی را فراهم می کند.
-
اندازه گیری پارامترهای مختلف مدار:
علاوه بر جریان، امکان اندازه گیری ولتاژ AC/DC، مقاومت و فرکانس و همچنین تست دیود و پیوستگی، استفاده از UT221 را برای بررسی های عمومی مدار آسان تر می کند.
-
کارهای تاسیساتی و برق کاری:
طراحی کلمپی دستگاه امکان اندازه گیری جریان بدون نیاز به قطع هادی را فراهم می کند و برای برق کاران و تکنسین هایی که با مدارهای دارای جریان بالا سروکار دارند، کاربردی است.
UNI-T UT221 برای برق کاران، تکنسین های تعمیر و نگهداری، کارشناسان تاسیسات، تکنسین های کنترل و متخصصان تجهیزات صنعتی مناسب است. همچنین برای کاربرانی که به یک کلمپ آمپرمتر با ظرفیت اندازه گیری جریان تا 2000 آمپر، فک بزرگ 63 میلی متری و قابلیت های چندگانه اندازه گیری نیاز دارند، انتخاب مناسبی محسوب می شود.
ویژگی ها و مزایای کلمپ آمپرمتر UNI-T UT221
-
اندازه گیری جریان AC/DC تا 2000 آمپر
UT221 امکان اندازه گیری جریان متناوب و مستقیم تا 2000 آمپر را فراهم می کند و برای بررسی مدارها و تجهیزات دارای جریان بالا مناسب است.
-
دهانه فک بزرگ 63 میلی متری
فک 63 میلی متری دستگاه امکان قرارگیری دور کابل ها و هادی های ضخیم تر را فراهم می کند و استفاده از آن را در تابلوها و تجهیزات صنعتی آسان تر می سازد.
-
اندازه گیری ولتاژ AC و DC
این مدل قابلیت اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را دارد و برای بررسی ولتاژ مدارهای مختلف کاربردی است.
قابلیت True RMS باعث می شود اندازه گیری مقادیر AC در بسیاری از سیگنال های غیرسینوسی با دقت و قابلیت اطمینان بیشتری انجام شود.
قابلیت Inrush Current برای بررسی جریان اولیه هنگام راه اندازی تجهیزات و موتورهای الکتریکی کاربرد دارد و می تواند در عیب یابی مشکلات مربوط به راه اندازی مفید باشد.
فیلتر Low Pass Filter برای کاهش تاثیر مؤلفه های فرکانس بالا در برخی اندازه گیری های ولتاژ کاربرد دارد و برای بررسی تجهیزات دارای درایو و مبدل می تواند مفید باشد.
-
اندازه گیری مقاومت و فرکانس
UT221 امکان اندازه گیری مقاومت تا 66 مگااهم و فرکانس تا 20 مگاهرتز را فراهم می کند و به این ترتیب تنها به اندازه گیری جریان محدود نمی شود.
-
قابلیت Data Hold و MAX/MIN
با استفاده از Data Hold می توان مقدار نمایش داده شده را ثابت نگه داشت. همچنین قابلیت MAX/MIN برای مشاهده بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری کاربرد دارد.
وجود قابلیت های تست دیود و تست پیوستگی با بیزر، UT221 را برای بررسی اولیه قطعات، سیم ها و اتصالات مدار نیز کاربردی می کند.
مقایسه کلمپ آمپرمتر UNI-T UT221 با مدل های مشابه:
کلمپ آمپرمتر UNI-T UT221 در مقایسه با مدل هایی مانند UNI-T UT207B و UNI-T UT208B، بیشتر برای اندازه گیری جریان های بالاتر و کابل های ضخیم تر طراحی شده است. UT221 قابلیت اندازه گیری جریان AC/DC تا 2000 آمپر و دهانه فک 63 میلی متری دارد؛ در حالی که UT207B و UT208B جریان AC/DC را تا 1000 آمپر و با دهانه فک 42 میلی متری اندازه گیری می کنند. در نتیجه، اگر اندازه گیری جریان بالا و قرارگیری فک دور کابل های ضخیم تر برای شما اهمیت دارد، UT221 انتخاب مناسب تری خواهد بود.
از نظر امکانات اندازه گیری نیز UT221 قابلیت True RMS، اندازه گیری جریان هجومی، ولتاژ AC/DC، مقاومت تا 66 مگااهم، فرکانس تا 20 مگاهرتز، تست دیود و پیوستگی، Data Hold و MAX/MIN را ارائه می دهد. در مقابل، UT208B علاوه بر جریان 1000 آمپر، قابلیت اندازه گیری دما و استفاده از پراب فلکسیبل اختیاری برای افزایش محدوده جریان AC تا 3000 آمپر را دارد؛ بنابراین برای کاربرانی که به اندازه گیری دما و انعطاف پذیری بیشتر در دسترسی به کابل ها نیاز دارند، UT208B گزینه کامل تری است.
در مجموع، اگر اولویت شما جریان AC/DC تا 2000 آمپر و فک بزرگ 63 میلی متری است، UT221 گزینه مناسب تری محسوب می شود؛ اگر به دما، LPF، LoZ و امکان استفاده از پراب فلکسیبل نیاز دارید، UT208B انتخاب کاربردی تری است و اگر جریان های تا 1000 آمپر برایتان کافی است و به امکانات حرفه ای اندازه گیری جریان و ولتاژ نیاز دارید، UT207B می تواند گزینه مناسب تری باشد.
راهنمای خرید کلمپ آمپرمتر / چگونه مدل مناسب را انتخاب کنیم؟
برای انتخاب کلمپ آمپرمتر مناسب، ابتدا باید حداکثر جریان موردنیاز و نوع جریان AC یا DC را مشخص کنید. اگر با تجهیزات صنعتی، تابلوهای برق و کابل های ضخیم سروکار دارید، مدل UNI-T UT221 با قابلیت اندازه گیری جریان AC/DC تا 2000 آمپر و دهانه فک 63 میلی متری می تواند گزینه مناسبی باشد. در کنار محدوده جریان، بهتر است به قابلیت هایی مانند True RMS، اندازه گیری جریان هجومی، فیلتر پایین گذر، Data Hold و MAX/MIN نیز توجه کنید. اگر اندازه گیری دما یا دسترسی به کابل های بسیار بزرگ و فضاهای محدود برای شما اهمیت بیشتری دارد، مدل های دارای امکاناتی مانند پراب فلکسیبل می توانند انتخاب مناسب تری باشند. همچنین ولتاژ قابل اندازه گیری، محدوده مقاومت و فرکانس، استانداردهای ایمنی و اندازه دهانه فک را با نیاز کاری خود مقایسه کنید. در نهایت، اگر به یک کلمپ متر حرفه ای برای جریان های بالا، کابل های ضخیم و عیب یابی تجهیزات صنعتی نیاز دارید، UT221 به دلیل رنج 2000 آمپر و فک بزرگ 63 میلی متری انتخاب کاربردی محسوب می شود.
آموزش استفاده از کلمپ آمپرمتر UNI-T UT221
مرحله اول: آماده سازی دستگاه
پیش از شروع کار، بدنه دستگاه، فک کلمپ و پراب ها را از نظر ظاهری بررسی کنید و از سالم بودن آن ها مطمئن شوید. دستگاه را روشن کرده و باتری را بررسی کنید. سپس سلکتور را روی کمیت موردنظر قرار دهید و رنج مناسب اندازه گیری را انتخاب کنید.
مرحله دوم: اندازه گیری جریان AC/DC با کلمپ
برای اندازه گیری جریان، با استفاده از اهرم مخصوص فک دستگاه را باز کنید و فقط یک هادی را داخل فک قرار دهید. پس از بستن کامل فک، مقدار جریان روی نمایشگر ظاهر می شود. دهانه 63 میلی متری UT221 امکان اندازه گیری جریان هادی های ضخیم تر را فراهم می کند.
مرحله سوم: انتخاب حالت و رنج جریان
با توجه به نوع جریان، حالت AC یا DC را انتخاب کنید. UT221 قابلیت اندازه گیری جریان AC/DC تا 2000 آمپر را دارد. در اندازه گیری جریان DC، در صورت نیاز به صفر کردن مقدار اولیه نمایشگر از قابلیت Zero دستگاه استفاده کنید تا نتیجه پایدارتر باشد.
مرحله چهارم: اندازه گیری ولتاژ AC و DC
برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مناسب متصل کنید. سپس حالت ولتاژ AC یا DC را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار وصل کنید. مقدار ولتاژ را از روی نمایشگر بخوانید و پیش از اتصال، از انتخاب صحیح حالت و محدوده اطمینان حاصل کنید.
مرحله پنجم: اندازه گیری مقاومت
پیش از اندازه گیری مقاومت، مدار یا قطعه را کاملاً از منبع تغذیه جدا کنید. حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه متصل کنید. مقدار مقاومت روی نمایشگر نمایش داده می شود. مقاومت را هرگز روی مدار برق دار اندازه گیری نکنید.
مرحله ششم: اندازه گیری فرکانس
برای اندازه گیری فرکانس، حالت مربوط به فرکانس را انتخاب کرده و پراب ها را طبق ورودی های دستگاه به مدار متصل کنید. UT221 می تواند فرکانس را تا 20 مگاهرتز اندازه گیری کند. در این حالت نیز رعایت محدوده مجاز ورودی اهمیت دارد.
مرحله هفتم: اندازه گیری جریان هجومی
برای بررسی جریان اولیه هنگام راه اندازی تجهیزات، از حالت Inrush Current استفاده کنید. این قابلیت برای بررسی جریان شروع به کار موتور، کمپرسور و برخی تجهیزات الکتریکی کاربرد دارد و می تواند اطلاعات مناسبی درباره وضعیت راه اندازی بار ارائه دهد.
مرحله هشتم: استفاده از Data Hold و MAX/MIN
در صورتی که مشاهده نمایشگر هنگام اندازه گیری دشوار باشد، دکمه Data Hold را فعال کنید تا مقدار اندازه گیری شده ثابت بماند. همچنین حالت MAX/MIN برای بررسی بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری کاربرد دارد.
مرحله نهم: تست دیود و پیوستگی
برای تست پیوستگی، حالت بیزر را انتخاب کرده و پراب ها را در دو نقطه مسیر موردنظر قرار دهید. در صورت وجود اتصال، دستگاه هشدار صوتی می دهد. برای تست دیود نیز حالت مخصوص را انتخاب کرده و پراب ها را به دو سر دیود متصل کنید تا مقدار افت ولتاژ نمایش داده شود.
"نکته ایمنی مهم"
پیش از هر اندازه گیری، حالت، رنج و محل اتصال پراب ها را بررسی کنید. هنگام اندازه گیری جریان با فک، فقط یک هادی را داخل فک قرار دهید و از قرار دادن هم زمان سیم رفت و برگشت یک مدار در فک خودداری کنید. هنگام کار با ولتاژهای بالا از تجهیزات حفاظت فردی مناسب استفاده کنید و هرگز مقاومت، پیوستگی یا تست دیود را روی مدار برق دار انجام ندهید.

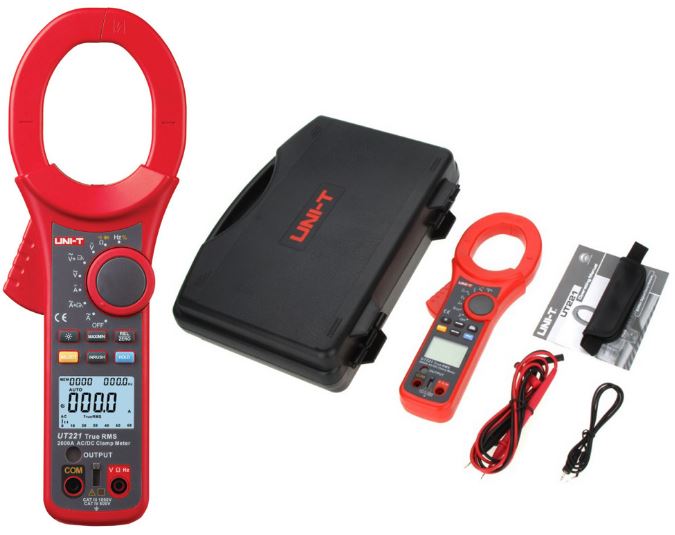

اقلام همراه کلمپ آمپرمتر UNI-T UT221
-
کلمپ آمپرمتر UNI-T UT221
-
پراب های تست اندازه گیری
-
باتری دستگاه
-
کیف حمل و نگهداری
-
دفترچه راهنمای کاربر
سوالات متداول درباره کلمپ آمپرمتر UNI-T UT221
1. کلمپ آمپرمتر UNI-T UT221 چه مقدار جریان را اندازه گیری می کند؟
این دستگاه قابلیت اندازه گیری جریان AC و DC تا 2000 آمپر را دارد و برای بررسی مدارها و تجهیزات دارای جریان بالا مناسب است.
2. دهانه فک UNI-T UT221 چقدر است؟
دهانه فک این مدل 63 میلی متر است و امکان قرارگیری دور کابل ها و هادی های نسبتاً ضخیم را فراهم می کند.
3. آیا UT221 قابلیت اندازه گیری ولتاژ را دارد؟
بله، این کلمپ آمپرمتر می تواند ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را اندازه گیری کند و برای بررسی مدارهای مختلف کاربرد دارد.
4. آیا UNI-T UT221 قابلیت اندازه گیری جریان هجومی را دارد؟
بله، دستگاه به قابلیت Inrush Current مجهز است و می توان از آن برای بررسی جریان اولیه هنگام راه اندازی برخی تجهیزات و موتورهای الکتریکی استفاده کرد.
5. UNI-T UT221 برای چه کاربرانی مناسب است؟
این مدل برای برق کاران، تکنسین های تعمیر و نگهداری، کارشناسان تاسیسات، تکنسین های کنترل و متخصصان تجهیزات صنعتی مناسب است؛ به خصوص زمانی که اندازه گیری جریان بالا و کابل های ضخیم موردنیاز باشد.
| ویژگی |
مشخصات |
| برند |
UNI-T |
| مدل |
UT221 |
| نوع دستگاه |
کلمپ آمپرمتر دیجیتال |
| جریان AC |
تا 2000 آمپر |
| جریان DC |
تا 2000 آمپر |
| ولتاژ DC |
تا 1000 ولت |
| ولتاژ AC |
تا 750 ولت |
| مقاومت |
تا 66 مگااهم |
| فرکانس |
تا 20 مگاهرتز |
| اندازهگیری جریان هجومی |
دارد |
| فناوری True RMS |
دارد |
| فیلتر پایینگذر LPF |
دارد |
| تست دیود |
دارد |
| تست پیوستگی |
دارد |
| Data Hold |
دارد |
| MAX/MIN |
دارد |
| قطر دهانه فک |
63 میلیمتر |
| نشانگر ضعف باتری |
دارد |
