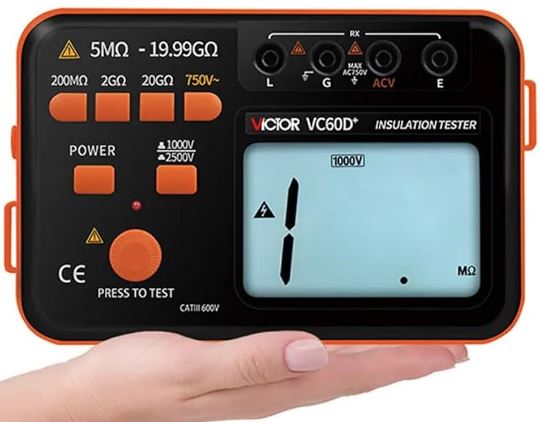

میگر VICTOR VC-60D+ با برند اصلی ویکتور

معرفی و کاربرد میگر VICTOR VC-60D+

میگر VICTOR VC-60D+ یک تستر مقاومت عایق دیجیتال است که برای بررسی کیفیت عایق کابل ها، سیم ها و تجهیزات الکتریکی استفاده می شود. این دستگاه امکان انجام تست با ولتاژهای 1000 و 2500 ولت را فراهم می کند و مقاومت عایقی را تا 19.99 گیگااهم اندازه گیری می کند. نمایشگر دیجیتال، نشانگر باتری ضعیف، هشدار اضافه بار و خاموشی خودکار نیز استفاده از دستگاه را در زمان تست ساده تر می کنند.

کاربردهای میگر VICTOR VC-60D+

• تست عایق کابل ها:

برای بررسی مقاومت عایقی کابل های برق و شناسایی افت یا ضعف عایق قبل از بهره برداری و در زمان سرویس دوره ای کاربرد دارد.

• بررسی سیم کشی و تجهیزات الکتریکی:

می توان از VC-60D+ برای بررسی وضعیت عایق سیم ها و برخی تجهیزات الکتریکی و ارزیابی اولیه کیفیت عایق آن ها استفاده کرد.

• تعمیر و نگهداری تجهیزات:

اندازه گیری مقاومت عایق در برنامه های سرویس و نگهداری به شناسایی مشکلات احتمالی عایق و پیشگیری از خرابی های الکتریکی کمک می کند.

• تست های عایقی با ولتاژ بالا:

وجود ولتاژهای تست 1000 و 2500 ولت، این مدل را برای کاربردهایی که به ولتاژ تست بالاتر نیاز دارند مناسب می کند.

ویژگی ها و مزایای میگر VICTOR VC-60D+:

• ولتاژ تست 1000 و 2500 ولت

میگر VICTOR VC-60D+ امکان انتخاب دو سطح ولتاژ تست 1000 و 2500 ولت را فراهم می کند و برای بررسی عایق تجهیزات و کابل هایی که به ولتاژ تست بالاتر نیاز دارند، کاربردی است.

• اندازه گیری مقاومت عایق تا 19.99 گیگااهم

یکی از قابلیت های مهم این دستگاه، اندازه گیری مقاومت عایق تا 19.99 گیگااهم است که امکان بررسی عایق های با مقاومت بالا را فراهم می کند.

• نمایشگر دیجیتال

نمایشگر دیجیتال دستگاه، مقدار اندازه گیری شده را به صورت واضح نمایش می دهد و خواندن نتیجه تست را برای کاربر ساده تر می کند.

• مناسب برای تست عایق کابل

VC-60D+ برای بررسی مقاومت عایقی کابل ها و سیم های برق طراحی شده و می تواند در سرویس و نگهداری دوره ای تجهیزات مورد استفاده قرار گیرد.

• نشانگر باتری ضعیف

دستگاه به نشانگر ضعیف بودن باتری مجهز است و در صورت کاهش توان باتری، کاربر را از نیاز به تعویض باتری مطلع می کند.

• نشانگر اضافه بار

قابلیت هشدار اضافه بار هنگام قرار گرفتن مقدار اندازه گیری خارج از محدوده مجاز، به کاربر در تشخیص شرایط نامناسب اندازه گیری کمک می کند.

• خاموشی خودکار

قابلیت Auto Power Off در صورت عدم استفاده از دستگاه، به کاهش مصرف باتری و افزایش زمان کارکرد آن کمک می کند.

• طراحی ساده برای کارهای فنی

ساختار و عملکرد ساده VC-60D+ باعث می شود استفاده از آن برای تست های دوره ای مقاومت عایق و بررسی وضعیت کابل ها و تجهیزات الکتریکی راحت تر باشد.

• مناسب برای تعمیر و نگهداری

ترکیب ولتاژ تست بالا، محدوده مقاومت عایق گسترده و امکانات کاربردی، این مدل را برای تکنسین های برق، تعمیرکاران و کارشناسان سرویس و نگهداری تجهیزات الکتریکی مناسب می کند.

مناسب برای چه کسانی است؟

میگر VICTOR VC-60D+ برای تکنسین های برق، برق کاران صنعتی، تعمیرکاران تجهیزات الکتریکی، کارشناسان تعمیر و نگهداری، پیمانکاران برق و تکنسین های تست کابل مناسب است. همچنین برای کاربرانی که در پروژه های نصب، تعمیر یا سرویس تجهیزات به اندازه گیری مقاومت عایق تا 19.99 گیگااهم نیاز دارند، گزینه ای کاربردی محسوب می شود.

مقایسه میگر VICTOR VC-60D+ با مدل های مشابه:

1. میگر VICTOR VC-60D+ یک گزینه نسبتاً ساده برای تست مقاومت عایق است که با ولتاژهای تست 1000 و 2500 ولت، مقاومت عایق را تا حدود 19.99 گیگااهم اندازه گیری می کند. این مدل علاوه بر تست عایق، اندازه گیری ولتاژ AC تا 750 ولت، نمایشگر دیجیتال، نشانگر باتری ضعیف، هشدار اضافه بار و خاموشی خودکار را ارائه می دهد. طبق مشخصات منتشرشده برای VC-60D+، محدوده های مقاومت عایق آن در رنج های مگااهم و گیگااهم تقسیم شده اند و دقت تست مقاومت عایق حدود ±5% اعلام شده است.

2. در مقایسه با UNI-T UT502A، تفاوت اصلی در امکانات اندازه گیری و قابلیت های تحلیلی است. UT502A نیز ولتاژهای تست 500، 1000 و 2500 ولت را ارائه می دهد و در حالت 2500 ولت می تواند مقاومت عایق را تا 20 گیگااهم اندازه گیری کند؛ بنابراین از نظر ولتاژ تست و محدوده مقاومت عایق، دو مدل به یکدیگر نزدیک هستند. با این حال، UT502A امکانات بیشتری مانند اندازه گیری مقاومت پایین، ولتاژ AC، PI و DAR، Auto Range، هشدار ولتاژ بالا، آلارم صوتی و نوری و تخلیه خودکار دارد. در نتیجه اگر هدف فقط تست مقاومت عایق با دو ولتاژ 1000 و 2500 ولت باشد، VC-60D+ می تواند انتخاب ساده تری باشد؛ اما برای تست های حرفه ای تر و تحلیل وضعیت عایق، UT502A امکانات کامل تری ارائه می دهد.

3. از نظر سهولت استفاده و امکانات جانبی نیز UT502A دست بالاتری دارد. این مدل نمایشگر 2000 شمارشی، نور پس زمینه، حالت اندازه گیری پیوسته، محاسبه شاخص قطبش PI و نسبت جذب دی الکتریک DAR و قابلیت تخلیه خودکار دارد. این ویژگی ها برای تکنسین هایی که علاوه بر مقدار مقاومت عایق، نیاز به ارزیابی وضعیت عایق و انجام تست های دوره ای دقیق تر دارند، اهمیت بیشتری پیدا می کند.

4. در مقابل، VICTOR VC-60D+ بیشتر برای کاربرانی مناسب است که به یک میگر دیجیتال با عملکرد نسبتاً مستقیم و محدوده مقاومت عایق بالا نیاز دارند. وجود ولتاژ تست 2500 ولت و محدوده اندازه گیری تا 19.99 گیگااهم باعث می شود برای تست عایق کابل ها و تجهیزات الکتریکی در بسیاری از کاربردهای تعمیر و نگهداری قابل استفاده باشد. همچنین طبق مشخصات منتشرشده، این مدل از باتری های AA استفاده می کند و وزن آن با باتری حدود 630 تا 720 گرم گزارش شده است.

5. در مجموع، اگر سادگی، ولتاژ تست 1000 و 2500 ولت و اندازه گیری مقاومت عایق تا حدود 20 گیگااهم برای شما اولویت دارد، VICTOR VC-60D+ گزینه مناسبی است. اما اگر به ولتاژ تست 500 ولت، PI و DAR، مقاومت پایین، تخلیه خودکار، هشدارهای بیشتر و امکانات تحلیلی نیاز دارید، UNI-T UT502A انتخاب کامل تری خواهد بود. بنابراین انتخاب بین این دو مدل بیشتر به سطح تست موردنیاز و اهمیت قابلیت های جانبی بستگی دارد.

راهنمای خرید میگر | چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب میگر مناسب، ابتدا باید ولتاژ تست موردنیاز را مشخص کنید. اگر تست های شما مربوط به کابل ها و تجهیزات الکتریکی است، ولتاژ تست باید متناسب با نوع عایق و تجهیزات انتخاب شود. VICTOR VC-60D+ با ولتاژهای تست 1000 و 2500 ولت، برای کاربرانی مناسب است که به یک دستگاه ساده برای تست مقاومت عایق در ولتاژهای بالاتر نیاز دارند. این مدل می تواند مقاومت عایق را تا 19.99 گیگااهم اندازه گیری کند.

2. نکته بعدی محدوده اندازه گیری مقاومت عایق است. اگر مقاومت های عایقی بسیار بالا را بررسی می کنید، بهتر است حداکثر محدوده دستگاه را در نظر بگیرید. VC-60D+ تا حدود 19.99 گیگااهم را پوشش می دهد و برای تست عایق کابل و تجهیزات الکتریکی گزینه مناسبی است. در صورتی که علاوه بر تست عایق به اندازه گیری مقاومت های پایین نیز نیاز دارید، UNI-T UT502A انتخاب کامل تری است؛ این مدل مقاومت پایین را تا 200 اهم نیز اندازه گیری می کند.

3. قابلیت های تحلیلی نیز در انتخاب میگر اهمیت دارند. اگر فقط مقدار مقاومت عایق برایتان مهم است، VC-60D+ با ساختار ساده و نمایشگر دیجیتال می تواند نیاز شما را برطرف کند. اما اگر می خواهید وضعیت عایق را با شاخص هایی مانند PI و DAR ارزیابی کنید، UT502A امکانات بیشتری ارائه می دهد. این مدل همچنین دارای Auto Range، هشدار ولتاژ بالا، تخلیه خودکار و اندازه گیری پیوسته است.

4. در نهایت، هنگام خرید به امکانات ایمنی، منبع تغذیه و شرایط کاری توجه کنید. VC-60D+ از نشانگر باتری ضعیف، هشدار اضافه بار و خاموشی خودکار بهره می برد، در حالی که UT502A علاوه بر این موارد، هشدار نوری و صوتی و تخلیه خودکار پس از تست را نیز ارائه می دهد. بنابراین اگر به دنبال یک میگر ساده برای تست مقاومت عایق با ولتاژ 1000 و 2500 ولت هستید، VICTOR VC-60D+ گزینه مناسبی است؛ اما برای تست های حرفه ای تر و تحلیل دقیق تر وضعیت عایق، UNI-T UT502A انتخاب کامل تری خواهد بود.

آموزش استفاده از میگر VICTOR VC-60D+

مرحله اول: آماده سازی دستگاه

باتری ها را در محل مخصوص قرار دهید و از سالم بودن سیم های تست و گیره ها مطمئن شوید. پیش از شروع، دستگاه و تجهیزات مورد آزمایش را از نظر ظاهری بررسی کنید.

مرحله دوم: انتخاب ولتاژ تست

دستگاه را روشن کرده و ولتاژ تست مناسب را انتخاب کنید. VICTOR VC-60D+ دارای دو سطح تست 1000 و 2500 ولت است؛ ولتاژ مناسب باید بر اساس مشخصات عایق و تجهیز مورد آزمایش انتخاب شود.

مرحله سوم: اتصال سیم های تست

سیم های تست را مطابق ترمینال های دستگاه و دستورالعمل آن متصل کنید. سپس اتصال مناسب را به دو نقطه موردنظر، مانند هادی و بدنه یا هادی و زمین، برقرار کنید. اتصال باید محکم و بدون تماس دست با قسمت های فلزی برقرار شود.

مرحله چهارم: انجام تست مقاومت عایق

پس از اطمینان از صحیح بودن اتصالات، عملیات تست را آغاز کنید. دستگاه ولتاژ DC انتخاب شده را به مدار تست اعمال کرده و مقدار مقاومت عایق را روی نمایشگر دیجیتال نشان می دهد. نتیجه را پس از پایدار شدن عدد ثبت یا یادداشت کنید.

مرحله پنجم: بررسی نتیجه

مقدار نمایش داده شده را با محدوده قابل قبول تجهیز یا استاندارد مربوط به آن مقایسه کنید. مقاومت بالاتر معمولاً نشان دهنده وضعیت بهتر عایق است، اما معیار قابل قبول باید بر اساس نوع تجهیز و استاندارد مربوط تعیین شود.

مرحله ششم: پایان تست

پس از پایان اندازه گیری، تست را متوقف کرده و قبل از جدا کردن سیم ها از تخلیه شدن ولتاژ باقی مانده اطمینان حاصل کنید. سپس اتصالات را با رعایت اصول ایمنی جدا کنید و دستگاه را خاموش کنید.

"نکته ایمنی"

ولتاژ تست 1000 و 2500 ولت خطرناک است. هنگام تست، به قسمت های فلزی پراب ها یا مدار تحت آزمایش دست نزنید و هرگز مقاومت عایق را روی مدار برق دار اندازه گیری نکنید. قبل از اتصال یا جدا کردن سیم ها، دستگاه را در وضعیت مناسب قرار دهید و دستورالعمل سازنده را رعایت کنید.

اقلام همراه میگر VICTOR VC-60D+

1. دستگاه میگر دیجیتال VICTOR VC-60D+

2. سیم های تست اندازه گیری

3. گیره های سوسماری برای اتصال به مدار

4. باتری های موردنیاز دستگاه

5. کیف حمل و نگهداری

6. دفترچه راهنمای کاربر

سوالات متداول درباره میگر VICTOR VC-60D+

1. میگر VICTOR VC-60D+ برای چه کاری استفاده می شود؟

این دستگاه برای اندازه گیری مقاومت عایق کابل ها، سیم ها و تجهیزات الکتریکی استفاده می شود و برای بررسی وضعیت عایق در زمان نصب، سرویس و تعمیرات کاربرد دارد.

2. ولتاژهای تست VICTOR VC-60D+ چقدر است؟

این میگر دارای دو سطح ولتاژ تست 1000 و 2500 ولت است که باید متناسب با نوع تجهیز و عایق مورد آزمایش انتخاب شوند.

3. حداکثر مقاومت قابل اندازه گیری با این دستگاه چقدر است؟

VC-60D+ قابلیت اندازه گیری مقاومت عایق تا 19.99 گیگااهم را دارد و برای بررسی عایق های با مقاومت بالا مناسب است.

4. آیا می توان از VC-60D+ برای مدار برق دار استفاده کرد؟

خیر. تست مقاومت عایق با ولتاژ DC بالا انجام می شود و نباید روی مدار برق دار انجام شود. پیش از اتصال دستگاه، مدار باید طبق دستورالعمل سازنده کاملاً از منبع تغذیه جدا و ایمن سازی شود.

5. آیا VICTOR VC-60D+ برای تست کابل مناسب است؟

بله. یکی از کاربردهای اصلی این مدل، بررسی مقاومت عایقی کابل ها و سیم های برق است و می توان از آن در سرویس و نگهداری تجهیزات الکتریکی نیز استفاده کرد.
