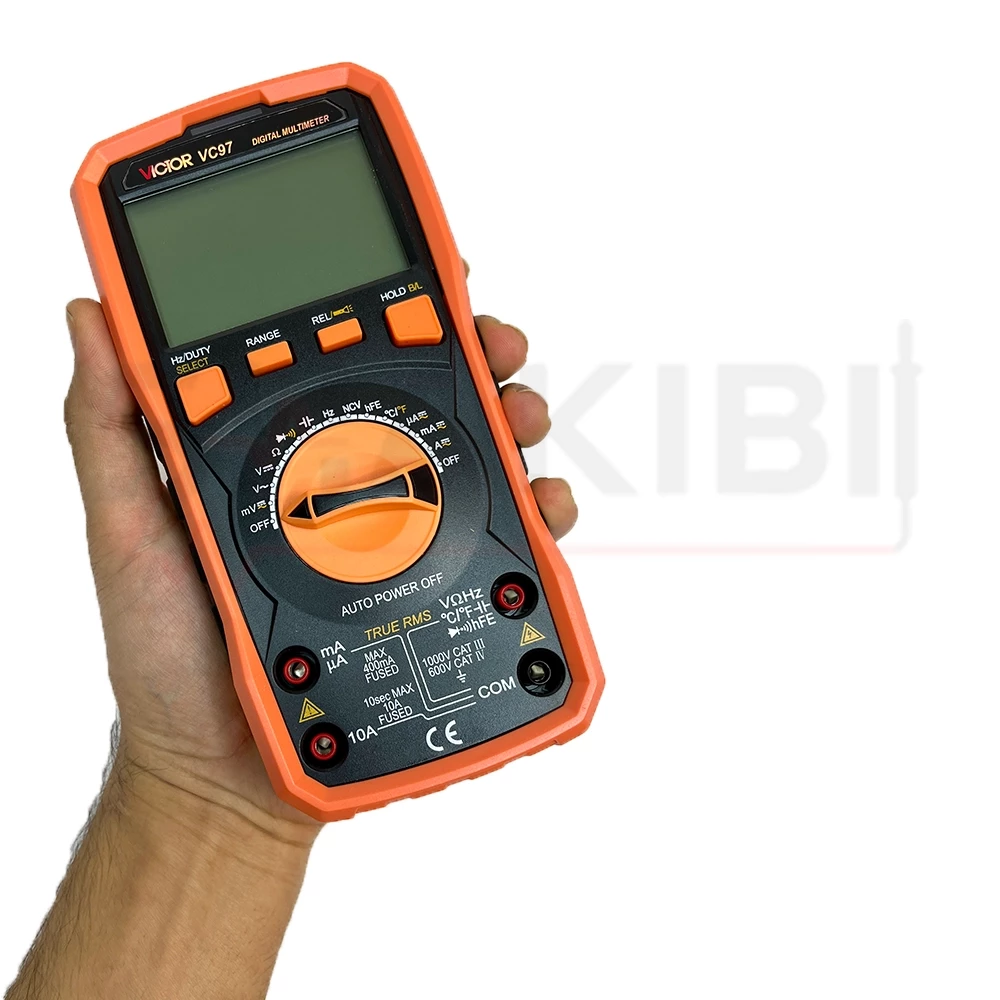

مولتی متر دیجیتال ویکتور مدل VICTOR VC97 NEW جدید

معرفی مولتی متر ویکتور VC97 NEW:

1. مولتی متر دیجیتال ویکتور VC97 NEW یکی از مدل های کاربردی خانواده مولتی مترهای VICTOR است که برای اندازه گیری و عیب یابی مدارهای الکتریکی و الکترونیکی طراحی شده است. این دستگاه با بهره گیری از قابلیت True RMS، رنج های متنوع اندازه گیری و امکاناتی مانند NCV، تست دیود، تست ترانزیستور، تست پیوستگی، اندازه گیری ظرفیت خازن، فرکانس و دما، مجموعه ای از قابلیت های موردنیاز برای کارهای عمومی و تخصصی برق و الکترونیک را در یک دستگاه ارائه می دهد. نسخه جدید VC97 همچنین با طراحی مناسب و امکاناتی مانند نمایشگر دارای نور پس زمینه و خاموشی خودکار، استفاده روزمره و عیب یابی را ساده تر می کند

2. یکی از ویژگی های مهم VICTOR VC97 NEW استفاده از تکنولوژی True RMS است. این قابلیت در اندازه گیری سیگنال های AC که شکل موج آن ها کاملاً سینوسی نیست اهمیت زیادی دارد و باعث می شود مولتی متر بتواند مقدار مؤثر سیگنال را با دقت مناسب تری نمایش دهد. به همین دلیل VC97 می تواند در بسیاری از کاربردهای برق صنعتی، الکترونیک، تعمیرات و بررسی تجهیزات الکتریکی مورد استفاده قرار گیرد

3. این مولتی متر امکان اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را دارد و برای اندازه گیری جریان مستقیم و متناوب نیز رنج هایی تا 10 آمپر در اختیار کاربر قرار می دهد. در کنار اندازه گیری ولتاژ و جریان، VC97 NEW امکان اندازه گیری مقاومت تا 40 مگااهم را نیز فراهم می کند که برای بررسی مقاومت قطعات، مسیرهای مدار و بسیاری از تست های عیب یابی الکترونیکی کاربرد دارد

4. یکی دیگر از نقاط قوت این مدل، گستردگی قابلیت های اندازه گیری آن است. VC97 NEW قادر به اندازه گیری ظرفیت خازن تا 100 میلی فاراد و فرکانس تا 20 مگاهرتز است و همچنین می تواند دما را در محدوده 20- تا 1000+ درجه سانتی گراد اندازه گیری کند. وجود این قابلیت ها باعث می شود دستگاه تنها به اندازه گیری ولتاژ، جریان و مقاومت محدود نباشد و برای تست و بررسی انواع قطعات و سیگنال های الکتریکی نیز کاربرد داشته باشد

5. در بخش تست قطعات نیز VICTOR VC97 NEW امکانات متنوعی در اختیار کاربر قرار می دهد. قابلیت تست دیود، تست ترانزیستور و تست پیوستگی با بیزر امکان بررسی سریع قطعات و مسیرهای مدار را فراهم می کنند. همچنین امکان اندازه گیری Duty Cycle و استفاده از حالت REL برای اندازه گیری های نسبی، کاربرد دستگاه را در فرآیندهای مختلف عیب یابی افزایش می دهد

6. قابلیت NCV یا تشخیص ولتاژ بدون تماس نیز یکی از امکانات کاربردی VC97 NEW است. با استفاده از این قابلیت می توان وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی بررسی کرد. این ویژگی به خصوص هنگام بررسی اولیه سیم ها، کابل ها و نقاط برق دار می تواند سرعت کار را افزایش دهد، البته برای اندازه گیری دقیق ولتاژ همچنان باید از روش استاندارد اندازه گیری با پراب و رعایت الزامات ایمنی استفاده شود

7. نمایشگر 3999 شمارش دستگاه امکان نمایش مقادیر اندازه گیری شده را با وضوح مناسب فراهم می کند و وجود نور پس زمینه خواندن اطلاعات را در محیط های کم نور آسان تر می سازد. VC97 NEW همچنین از Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده، Auto Range و Manual Range برای انتخاب محدوده اندازه گیری و قابلیت خاموشی خودکار برای مدیریت مصرف باتری بهره می برد

8. از نظر طراحی و ابعاد نیز این مدل برای استفاده دستی و قابل حمل ساخته شده است. طبق مشخصات اعلام شده برای نسخه جدید، ابعاد دستگاه حدود 186 × 92 × 52 میلی متر و وزن آن حدود 395 گرم است. تغذیه دستگاه نیز با چهار باتری AAA انجام می شود و در اقلام استاندارد همراه آن پراب دما، سوکت چندمنظوره، پراب های تست، باتری و دفترچه راهنما ارائه می شود

9. در مجموع، مولتی متر ویکتور VC97 NEW را می توان گزینه ای چندمنظوره برای افرادی دانست که علاوه بر اندازه گیری های اصلی مانند ولتاژ، جریان و مقاومت، به قابلیت هایی مانند True RMS، اندازه گیری ظرفیت خازن، فرکانس، دما، تست دیود و ترانزیستور، NCV و تست پیوستگی نیز نیاز دارند. ترکیب این امکانات باعث شده VC97 برای تعمیرکاران برق و الکترونیک، تکنسین های فنی، فعالان حوزه اتوماسیون و کاربران حرفه ای که به یک مولتی متر چندکاره برای تست و عیب یابی نیاز دارند، انتخابی کاربردی باشد

ویژگی ها و مزایای مولتی متر ویکتور VC97 NEW:

• True RMS برای اندازه گیری دقیق تر سیگنال های AC

مولتی متر ویکتور VC97 NEW به قابلیت True RMS مجهز است و می تواند در اندازه گیری سیگنال های AC با شکل موج غیردقیق یا غیرسینوسی، مقدار مؤثر سیگنال را با دقت مناسبی نمایش دهد

• محدوده گسترده اندازه گیری ولتاژ

این دستگاه امکان اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را فراهم می کند و برای بررسی طیف گسترده ای از مدارها و تجهیزات الکتریکی کاربرد دارد

• اندازه گیری جریان AC و DC تا 10 آمپر

VC97 NEW قابلیت اندازه گیری جریان مستقیم و متناوب را تا 10 آمپر دارد و رنج های مختلف جریان، امکان انجام تست های متنوع در مدارهای الکتریکی و الکترونیکی را فراهم می کنند

• اندازه گیری مقاومت تا 40 مگااهم

محدوده مقاومت تا 40MΩ باعث می شود دستگاه برای تست مقاومت قطعات، بررسی مسیرهای مدار و عیب یابی بخش های مختلف تجهیزات الکترونیکی کاربرد مناسبی داشته باشد

• اندازه گیری ظرفیت خازن تا 100 میلی فاراد

با قابلیت اندازه گیری ظرفیت تا 100mF می توان انواع خازن ها را در محدوده های مختلف بررسی و مقدار ظرفیت آن ها را اندازه گیری کرد

• اندازه گیری فرکانس تا 20 مگاهرتز

VC97 NEW امکان اندازه گیری فرکانس تا 20MHz را دارد و از این قابلیت می توان برای بررسی سیگنال ها و مدارهای الکترونیکی استفاده کرد

• قابلیت NCV برای تشخیص ولتاژ بدون تماس

قابلیت NCV امکان تشخیص وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم می کند و برای بررسی اولیه سیم ها و نقاط برق دار بسیار کاربردی است

• مجموعه کامل قابلیت های تست و عیب یابی

این مولتی متر علاوه بر اندازه گیری های اصلی، از تست دیود، ترانزیستور، پیوستگی مدار، Duty Cycle و اندازه گیری نسبی REL نیز پشتیبانی می کند و نیاز به چند ابزار مختلف را کاهش می دهد

• نمایشگر خوانا و امکانات کاربردی

نمایشگر 3999 شمارش، نور پس زمینه، Data Hold و نشانگر باتری ضعیف باعث می شوند خواندن و ثبت مقادیر اندازه گیری شده در شرایط مختلف ساده تر باشد

• Auto Range و Manual Range

کاربر می تواند بین محدوده اندازه گیری خودکار و دستی انتخاب کند؛ حالت Auto Range انتخاب رنج مناسب را ساده تر می کند و حالت Manual Range کنترل بیشتری روی فرآیند اندازه گیری در اختیار کاربر قرار می دهد

• چراغ قوه داخلی و خاموشی خودکار

وجود چراغ قوه برای روشن کردن محیط کار در شرایط کم نور کاربردی است و قابلیت خاموشی خودکار نیز به کاهش مصرف باتری در زمان عدم استفاده کمک می کند

• طراحی مناسب برای استفاده روزمره و تخصصی

ترکیب قابلیت های اندازه گیری متنوع، True RMS، NCV و امکانات کمکی باعث شده VC97 NEW برای تعمیرکاران برق و الکترونیک، تکنسین های فنی، آزمایشگاه ها و کاربران حرفه ای یک مولتی متر چندمنظوره و کاربردی باشد

مقایسه مولتی متر ویکتور VC97 NEW با مدل های مشابه:

• مقایسه با VICTOR VC97 قدیمی

VC97 NEW نسبت به نسخه های قدیمی VC97 امکانات مدرن تری مانند True RMS و NCV را در اختیار کاربر قرار می دهد و از نظر قابلیت های کاربردی برای استفاده های امروزی گزینه کامل تری محسوب می شود. هر دو مدل در اندازه گیری ولتاژ تا 1000V، جریان تا 10A، مقاومت تا 40MΩ و تست هایی مانند دیود، ترانزیستور و پیوستگی عملکرد گسترده ای دارند، اما نسخه جدید در بخش امکانات جانبی و قابلیت های کاربری به روزتر است

• مقایسه با VICTOR 97 نسخه 2024

نسخه 2024 مدل 97 نیز از True RMS، NCV، اندازه گیری خازن تا 100mF، فرکانس تا 20MHz، دما تا 1000°C و قابلیت هایی مانند REL، تست دیود، ترانزیستور و پیوستگی پشتیبانی می کند. بنابراین از نظر مشخصات اندازه گیری، شباهت زیادی با VC97 NEW دارد و تفاوت نسخه ها بیشتر به نسل تولید، طراحی ظاهری و امکانات ارائه شده همراه دستگاه مربوط می شود

• مقایسه با VC97 مدل های قدیمی تر بازار

برخی نسخه های قدیمی VC97 با نمایشگر 3999 شمارش، اتورنج، Data Hold و محدوده فرکانس تا 30MHz عرضه شده اند. بنابراین هنگام خرید باید به نسخه دقیق دستگاه توجه کرد، زیرا مشخصات VC97 در نسل ها و منابع مختلف یکسان نیست. در نسخه موردنظر VC97 NEW، مشخصات مرجع شامل فرکانس تا 20MHz و قابلیت هایی مانند True RMS و NCV است.

• جمع بندی مقایسه

اگر هدف خرید یک مولتی متر چندمنظوره برای برق، الکترونیک، تعمیرات و عیب یابی است، VC97 NEW با ترکیب True RMS، NCV، اندازه گیری ولتاژ تا 1000V، جریان تا 10A، مقاومت تا 40MΩ، ظرفیت خازن تا 100mF، فرکانس تا 20MHz و اندازه گیری دما، مجموعه کاملی از قابلیت های موردنیاز این نوع کاربری ها را ارائه می دهد.

راهنمای خرید مولتی متر ویکتور VC97 NEW:

برای انتخاب یک مولتی متر مناسب، قبل از هر چیز باید مشخص کنید دستگاه را برای چه نوع کاری نیاز دارید. اگر علاوه بر اندازه گیری های معمول ولتاژ، جریان و مقاومت، به قابلیت هایی مانند تست خازن، فرکانس، دما، دیود و ترانزیستور نیاز دارید، VICTOR VC97 NEW به دلیل تنوع بالای قابلیت های اندازه گیری می تواند گزینه مناسبی باشد

• به محدوده اندازه گیری ولتاژ توجه کنید

اگر با مدارها و تجهیزات مختلف کار می کنید، بهتر است مولتی متری انتخاب کنید که محدوده ولتاژ کافی داشته باشد. VC97 NEW امکان اندازه گیری ولتاژ DC تا 1000V و AC تا 750V را ارائه می دهد و برای طیف گسترده ای از اندازه گیری های الکتریکی مناسب است

• True RMS را در نظر بگیرید

برای افرادی که با تجهیزات صنعتی، منابع تغذیه و مدارهای الکترونیکی کار می کنند، True RMS یک قابلیت مهم است. VC97 NEW از True RMS پشتیبانی می کند و برای اندازه گیری سیگنال های AC با شکل موج غیردقیق کاربرد بیشتری دارد

• به قابلیت های موردنیاز خود توجه کنید

اگر علاوه بر ولتاژ و جریان به اندازه گیری مقاومت، ظرفیت خازن، فرکانس و دما نیاز دارید، VC97 NEW مجموعه کاملی از این قابلیت ها را در اختیار شما قرار می دهد؛ ظرفیت خازن تا 100mF، فرکانس تا 20MHz و دما از 20- تا 1000°C قابل اندازه گیری است

• قابلیت NCV برای کارهای برق کاربردی است

اگر در کار شما بررسی سریع سیم ها و تشخیص اولیه وجود ولتاژ اهمیت دارد، قابلیت NCV می تواند مفید باشد. VC97 NEW امکان تشخیص ولتاژ AC بدون تماس مستقیم با هادی را فراهم می کند

• نوع کاربری خود را مشخص کنید

برای تعمیرات الکترونیکی، تست قطعات و کارهای آزمایشگاهی، قابلیت هایی مانند تست دیود، ترانزیستور، پیوستگی، خازن و فرکانس اهمیت بیشتری دارند. برای کارهای برق و تعمیرات عمومی نیز محدوده مناسب ولتاژ، جریان و قابلیت NCV اهمیت بالاتری دارد

• بین Auto Range و Manual Range انتخاب کنید

اگر سرعت و سادگی اندازه گیری برایتان مهم است، حالت Auto Range انتخاب محدوده مناسب را آسان تر می کند. در مقابل، Manual Range برای کاربرانی که کنترل بیشتری روی محدوده اندازه گیری می خواهند کاربردی است. VC97 NEW از هر دو حالت پشتیبانی می کند

• در نهایت، امکانات جانبی را بررسی کنید

نمایشگر 3999 شمارش، نور پس زمینه، Data Hold، چراغ قوه، نشانگر باتری ضعیف و خاموشی خودکار از امکاناتی هستند که استفاده روزمره از VC97 NEW را راحت تر می کنند

در مجموع، اگر به دنبال یک مولتی متر چندمنظوره برای برق، الکترونیک، تعمیرات و عیب یابی هستید و قابلیت هایی مانند True RMS، NCV، اندازه گیری خازن، فرکانس و دما برایتان اهمیت دارد، VICTOR VC97 NEW می تواند انتخاب مناسبی باشد.

آموزش استفاده از مولتی متر ویکتور VC97 NEW

برای استفاده صحیح از مولتی متر ویکتور VC97 NEW ابتدا دستگاه را روشن کرده و عملکرد موردنظر را از روی سلکتور انتخاب کنید. پیش از اتصال پراب ها، حتماً مطمئن شوید حالت انتخاب شده با نوع اندازه گیری مطابقت دارد

• اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، سلکتور را روی حالت DCV قرار دهید. پراب مشکی را به ترمینال COM و پراب قرمز را به ترمینال مربوط به اندازه گیری ولتاژ متصل کنید. سپس پراب ها را به دو نقطه موردنظر مدار متصل کرده و مقدار ولتاژ را از روی نمایشگر بخوانید

VC97 NEW امکان اندازه گیری ولتاژ DC تا 1000V را دارد و در صورت استفاده از Auto Range، دستگاه محدوده مناسب را به صورت خودکار انتخاب می کند

• اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، حالت ACV را انتخاب کنید و پراب مشکی را به COM و پراب قرمز را به ورودی مناسب متصل کنید. سپس دو پراب را به نقاط موردنظر وصل کرده و مقدار نمایش داده شده را بخوانید

این مدل با بهره گیری از True RMS برای اندازه گیری سیگنال های AC نیز کاربرد دارد و محدوده اندازه گیری ولتاژ AC آن تا 750V است

• اندازه گیری جریان AC و DC

برای اندازه گیری جریان، ابتدا نوع جریان AC یا DC را انتخاب کنید. سپس پراب قرمز را بر اساس مقدار جریان مورد انتظار در ورودی مناسب قرار دهید و مدار را به صورت سری در مسیر جریان قرار دهید

VC97 NEW قابلیت اندازه گیری جریان AC و DC تا 10A را دارد. هنگام اندازه گیری جریان، اتصال مولتی متر به صورت موازی با منبع ولتاژ می تواند باعث آسیب به دستگاه یا مدار شود، بنابراین انتخاب ورودی و روش اتصال صحیح اهمیت زیادی دارد

• اندازه گیری مقاومت

برای اندازه گیری مقاومت، حالت Ω را انتخاب کنید و پراب ها را به دو سر قطعه متصل کنید. بهتر است هنگام اندازه گیری مقاومت، قطعه از مدار جدا یا حداقل بدون وجود ولتاژ روی آن باشد

VC97 NEW مقاومت را تا 40MΩ اندازه گیری می کند و مقدار مقاومت پس از اتصال پراب ها روی نمایشگر نشان داده می شود

• تست خازن

برای اندازه گیری ظرفیت خازن، حالت Capacitance را انتخاب کنید و خازن را پس از اطمینان از تخلیه کامل آن به پراب ها متصل کنید. قطبیت خازن های پلاریزه نیز باید هنگام اتصال رعایت شود

این مولتی متر امکان اندازه گیری ظرفیت خازن از محدوده های پایین تا حداکثر 100mF را فراهم می کند

• تست دیود

برای تست دیود، حالت Diode را انتخاب کرده و پراب ها را به دو سر دیود متصل کنید. در اتصال صحیح، دستگاه مقدار افت ولتاژ مستقیم دیود را نمایش می دهد. برای بررسی وضعیت دیود می توان جهت پراب ها را نیز جابه جا کرد و نتیجه را مقایسه نمود

• تست پیوستگی مدار

برای بررسی اتصال سیم، فیوز یا مسیر مدار، حالت Continuity را انتخاب کنید. پس از اتصال پراب ها به دو نقطه موردنظر، در صورت وجود پیوستگی، بیزر دستگاه فعال می شود

• اندازه گیری فرکانس

برای اندازه گیری فرکانس، عملکرد Frequency را انتخاب کرده و پراب ها را به سیگنال موردنظر متصل کنید. VC97 NEW امکان اندازه گیری فرکانس تا 20MHz را دارد

• اندازه گیری دما

برای اندازه گیری دما از پراب دمای مخصوص دستگاه استفاده کنید. عملکرد Temperature را انتخاب کرده و پراب را به ورودی های مربوط متصل کنید. سپس نوک سنسور را در محل موردنظر قرار دهید و دمای نمایش داده شده را بخوانید

محدوده اندازه گیری دمای این مدل از 20- تا 1000+ درجه سانتی گراد است

• استفاده از قابلیت NCV

برای استفاده از NCV، عملکرد تشخیص ولتاژ بدون تماس را فعال کنید و قسمت مخصوص NCV دستگاه را به سیم یا محل موردنظر نزدیک کنید. این قابلیت برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با هادی کاربرد دارد

NCV برای تشخیص اولیه طراحی شده و نباید جایگزین اندازه گیری مستقیم و استاندارد ولتاژ در مواردی شود که مقدار دقیق ولتاژ موردنیاز است

• استفاده از Data Hold

با فعال کردن Data Hold، مقدار اندازه گیری شده روی نمایشگر ثابت می ماند و می توان آن را راحت تر مشاهده یا ثبت کرد. برای ادامه اندازه گیری کافی است حالت Hold را غیرفعال کنید

• استفاده از Auto Range و Manual Range

در حالت Auto Range، دستگاه محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند و استفاده از مولتی متر برای اندازه گیری های عمومی ساده تر می شود

در حالت Manual Range، کاربر می تواند محدوده موردنظر را خودش انتخاب کند. این حالت برای زمانی که مقدار تقریبی کمیت مورد اندازه گیری را می دانید یا کنترل بیشتری روی رنج می خواهید، کاربردی است

"نکات ایمنی هنگام استفاده"

قبل از تغییر عملکرد یا محدوده اندازه گیری، پراب ها را از مدار جدا کنید. هنگام اندازه گیری مقاومت، ظرفیت خازن یا تست دیود نیز نباید ولتاژ خارجی به مدار اعمال شود

همچنین هنگام اندازه گیری ولتاژهای بالا باید از سلامت عایق پراب ها اطمینان داشته باشید و اصول ایمنی کار با برق را رعایت کنید. سازنده نیز تاکید کرده است که از محدوده صحیح برای هر اندازه گیری استفاده شود و هنگام تغییر عملکرد، پراب ها از نقطه تست جدا شوند.

اقلام همراه مولتی متر دیجیتال ویکتور مدل VICTOR VC97 NEW:

• پراب اندازه گیری ولتاژ و جریان

• پراب یا ترموکوپل دما

• سوکت یا آداپتور تست ترانزیستور hFE

• باتری دستگاه (بسته به نسخه، باتری 9 ولت یا چند باتری نیم قلمی)

• دفترچه راهنمای کاربر

• پایه نگهدارنده تاشو دستگاه

"در برخی نسخه های فول پک یا بسته بندی های خاص ممکن است کیف حمل یا پایه نگهدارنده پراب نیز ارائه شود، اما اقلام اصلی و استاندارد دستگاه شامل موارد بالا است"

سوالات متداول درباره مولتی متر ویکتور VC97 NEW

1. مولتی متر ویکتور VC97 NEW چه کمیت هایی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری ولتاژ AC و DC، جریان AC و DC، مقاومت، ظرفیت خازن، فرکانس و دما را دارد و از تست دیود، ترانزیستور و پیوستگی نیز پشتیبانی می کند

2. حداکثر ولتاژ قابل اندازه گیری با VC97 NEW چقدر است؟

حداکثر محدوده اندازه گیری ولتاژ DC برابر با 1000V و ولتاژ AC برابر با 750V است

3. آیا VC97 NEW قابلیت True RMS دارد؟

بله، این مولتی متر به قابلیت True RMS مجهز است و برای اندازه گیری سیگنال های AC کاربرد دارد

4. آیا این مولتی متر قابلیت تشخیص ولتاژ بدون تماس دارد؟

بله، VC97 NEW دارای قابلیت NCV است و برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با هادی استفاده می شود

5. حداکثر ظرفیت خازن و فرکانس قابل اندازه گیری توسط دستگاه چقدر است؟

این مدل ظرفیت خازن را تا 100mF و فرکانس را تا 20MHz اندازه گیری می کند
