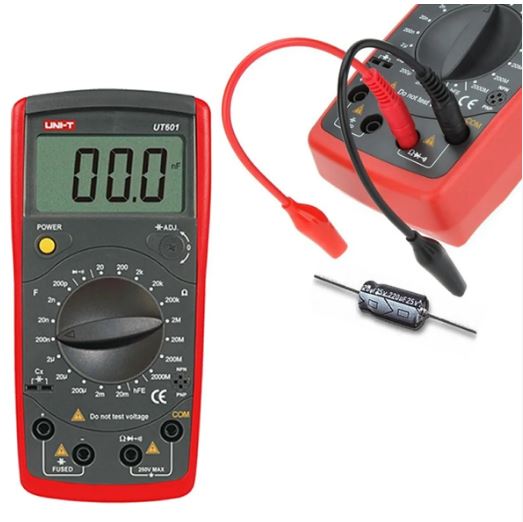

RC متر UNI-T UT601 با برند اصلی یونیتی (یکسال گارانتی تعویض تضمینی)

معرفی RC متر UNI-T UT601

1. RC متر UNI-T UT601 یک دستگاه دیجیتال تخصصی برای اندازه گیری مقاومت و ظرفیت خازنی است که برای بررسی و تست قطعات الکترونیکی در محیط های فنی، تعمیرگاهی، آزمایشگاهی و آموزشی طراحی شده است. این دستگاه با پشتیبانی از 9 رنج اندازه گیری مقاومت، امکان سنجش مقاومت از 20 اهم تا 2000 مگااهم را فراهم می کند و برای اندازه گیری ظرفیت خازن نیز 9 رنج از 200 پیکوفاراد تا 20 میلی فاراد در اختیار کاربر قرار می دهد. دقت اندازه گیری مقاومت حدود ±(0.8%+1) و دقت ظرفیت خازنی حدود ±(0.5%+10) است.

2. UT601 علاوه بر اندازه گیری مقاومت و خازن، به قابلیت هایی مانند تست دیود، تست ترانزیستور و تست پیوستگی صوتی مجهز شده است و نشانگر ضعیف شدن باتری نیز وضعیت منبع تغذیه را به کاربر اطلاع می دهد. انتخاب رنج در این مدل به صورت دستی انجام می شود؛ بنابراین کاربر می تواند متناسب با مقدار تقریبی قطعه، محدوده اندازه گیری مناسب را انتخاب کند. نمایشگر 2000 رقمی نیز مقدار اندازه گیری شده را نمایش می دهد.

3. یکی از ویژگی های مهم UT601، طراحی آن برای بررسی قطعات الکترونیکی است. این دستگاه می تواند در تست مقاومت ها، خازن ها و برخی ترانزیستورها مورد استفاده قرار گیرد و به همین دلیل برای تعمیرکاران و تکنسین هایی که با مدارها و قطعات الکترونیکی سروکار دارند، کاربردی است. همچنین امکان تنظیم صفر برای اندازه گیری ظرفیت خازنی در محدوده های پایین، به بهبود روند اندازه گیری کمک می کند.

4. از نظر طراحی، UT601 ابعادی حدود 172 × 83 × 38 میلی متر و وزنی حدود 310 گرم دارد و با یک باتری 9 ولتی 6F22 تغذیه می شود. همراه دستگاه نیز پراب های تست با گیره سوسماری، باتری، هولستر و دفترچه راهنما ارائه می شود. در نتیجه، UNI-T UT601 را می توان یک RC متر دیجیتال با تمرکز بر اندازه گیری دقیق مقاومت و ظرفیت خازنی دانست که در کنار این دو عملکرد اصلی، امکاناتی مانند تست دیود، ترانزیستور و پیوستگی را نیز برای بررسی های تکمیلی در اختیار کاربر قرار می دهد.

ویژگی ها و مزایای RC متر UNI-T UT601

• اندازه گیری مقاومت تا 2000 مگااهم

یکی از مهم ترین قابلیت های UNI-T UT601 اندازه گیری مقاومت در محدوده گسترده از 20 اهم تا 2000 مگااهم است. وجود 9 رنج مختلف مقاومت باعث می شود دستگاه بتواند هم مقاومت های پایین و هم مقاومت های بسیار بالا را بررسی کند. دقت اندازه گیری مقاومت در مشخصات دستگاه حدود ±(0.8%+1) اعلام شده است.

• اندازه گیری ظرفیت خازنی تا 20 میلی فاراد

UT601 برای اندازه گیری ظرفیت خازن نیز طراحی شده و از محدوده 200 پیکوفاراد تا 20 میلی فاراد پشتیبانی می کند. این گستردگی رنج، امکان بررسی خازن های کوچک مورد استفاده در مدارهای الکترونیکی تا خازن های با ظرفیت بالاتر را فراهم می کند.

• انتخاب دستی رنج اندازه گیری

برخلاف برخی مولتی مترهای مجهز به Auto Range، انتخاب محدوده در UT601 به صورت دستی انجام می شود. این ویژگی به کاربر اجازه می دهد پیش از اندازه گیری، رنج موردنظر را متناسب با مقدار تقریبی مقاومت یا ظرفیت خازن انتخاب کند و کنترل بیشتری روی فرآیند اندازه گیری داشته باشد.

• تست دیود و پیوستگی

این دستگاه علاوه بر اندازه گیری مقاومت و ظرفیت، دارای تست دیود و تست پیوستگی صوتی است. قابلیت تست پیوستگی با بیزر، بررسی سریع مسیرهای مدار، سیم ها و اتصالات را آسان تر می کند و تست دیود نیز برای بررسی اولیه عملکرد دیودهای الکترونیکی کاربرد دارد.

• تست ترانزیستور و اندازه گیری پارامتر آن

UT601 امکان تست ترانزیستور و اندازه گیری پارامتر hFE را نیز در اختیار کاربر قرار می دهد. این قابلیت باعث می شود دستگاه علاوه بر اندازه گیری R و C، برای بررسی اولیه برخی قطعات نیمه هادی نیز مورد استفاده قرار گیرد.

• نمایشگر 2000 رقمی

نمایشگر LCD با ظرفیت 2000 شمارش مقادیر اندازه گیری شده را به صورت خوانا نمایش می دهد. اندازه نمایشگر حدود 61 × 32 میلی متر است و برای مشاهده نتایج در محیط های کاری و تعمیرگاهی مناسب است.

• تنظیم صفر برای اندازه گیری ظرفیت خازنی

وجود قابلیت تنظیم صفر ظرفیت خازنی به کاربر کمک می کند اثرات اولیه مدار اندازه گیری را در زمان تست خازن کاهش دهد. این ویژگی به خصوص هنگام اندازه گیری ظرفیت های پایین می تواند در بهبود روند اندازه گیری مفید باشد.

• نشانگر ضعیف شدن باتری

UT601 به نشانگر کمبود باتری مجهز است و در صورت کاهش شارژ منبع تغذیه، کاربر را مطلع می کند. این قابلیت از اهمیت زیادی برخوردار است، زیرا پایین آمدن ولتاژ باتری می تواند روی روند اندازه گیری تاثیر بگذارد.

• طراحی قابل حمل و استفاده در محیط های فنی

این RC متر با ابعاد حدود 172 × 83 × 38 میلی متر و وزن حدود 310 گرم طراحی شده است. طراحی دستی دستگاه باعث می شود بتوان آن را در محیط هایی مانند آزمایشگاه، کارگاه تعمیرات و محل انجام پروژه به راحتی جابه جا کرد.

• تغذیه با باتری 9 ولتی

منبع تغذیه UT601 یک عدد باتری 9 ولتی 6F22 است. این نوع تغذیه، استفاده از دستگاه را بدون نیاز به اتصال دائمی به منبع برق امکان پذیر می کند و برای یک ابزار دستی و قابل حمل مناسب است.

• مناسب برای تست قطعات و مدارهای الکترونیکی

ترکیب اندازه گیری مقاومت و ظرفیت خازنی با تست دیود، ترانزیستور و پیوستگی باعث شده است UT601 فقط یک خازن سنج ساده نباشد و بتوان از آن برای بررسی قطعات الکترونیکی، تعمیر مدارها، کنترل قطعات و تست های اولیه در آزمایشگاه و کارگاه نیز استفاده کرد.

UT601 علاوه بر اندازه گیری مقاومت و خازن، به قابلیت هایی مانند تست دیود، تست ترانزیستور و تست پیوستگی صوتی مجهز شده است و نشانگر ضعیف شدن باتری نیز وضعیت منبع تغذیه را به کاربر اطلاع می دهد. انتخاب رنج در این مدل به صورت دستی انجام می شود؛ بنابراین کاربر می تواند متناسب با مقدار تقریبی قطعه، محدوده اندازه گیری مناسب را انتخاب کند. نمایشگر 2000 رقمی نیز مقدار اندازه گیری شده را نمایش می دهد.

یکی از ویژگی های مهم UT601، طراحی آن برای بررسی قطعات الکترونیکی است. این دستگاه می تواند در تست مقاومت ها، خازن ها و برخی ترانزیستورها مورد استفاده قرار گیرد و به همین دلیل برای تعمیرکاران و تکنسین هایی که با مدارها و قطعات الکترونیکی سروکار دارند، کاربردی است. همچنین امکان تنظیم صفر برای اندازه گیری ظرفیت خازنی در محدوده های پایین، به بهبود روند اندازه گیری کمک می کند.

از نظر طراحی، UT601 ابعادی حدود 172 × 83 × 38 میلی متر و وزنی حدود 310 گرم دارد و با یک باتری 9 ولتی 6F22 تغذیه می شود. همراه دستگاه نیز پراب های تست با گیره سوسماری، باتری، هولستر و دفترچه راهنما ارائه می شود. در نتیجه، UNI-T UT601 را می توان یک RC متر دیجیتال با تمرکز بر اندازه گیری دقیق مقاومت و ظرفیت خازنی دانست که در کنار این دو عملکرد اصلی، امکاناتی مانند تست دیود، ترانزیستور و پیوستگی را نیز برای بررسی های تکمیلی در اختیار کاربر قرار می دهد.

کاربردها و مناسب برای چه کسانی است؟

RC متر UNI-T UT601 یک ابزار تخصصی برای اندازه گیری مقاومت و ظرفیت خازنی است و به دلیل داشتن رنج های متنوع، تست دیود، تست ترانزیستور و تست پیوستگی، در بسیاری از فعالیت های مرتبط با تعمیر و بررسی مدارهای الکترونیکی کاربرد دارد. این دستگاه برای کاربرانی طراحی شده است که علاوه بر اندازه گیری مقدار مقاومت و ظرفیت خازن، به امکانات تکمیلی برای بررسی اولیه قطعات و مسیرهای مدار نیاز دارند. انتخاب دستی رنج نیز به کاربر اجازه می دهد محدوده اندازه گیری را متناسب با نوع قطعه و مقدار تقریبی آن تنظیم کند.

• تست و شناسایی مقاومت ها

یکی از کاربردهای اصلی UT601، اندازه گیری مقدار مقاومت در رنج گسترده 20 اهم تا 2000 مگااهم است. این قابلیت برای بررسی مقاومت های مختلف در مدارهای الکترونیکی، کنترل مقدار قطعات و مقایسه مقدار واقعی مقاومت با مقدار اسمی آن کاربرد دارد. تعمیرکار می تواند با اندازه گیری مقاومت، در صورت وجود اختلاف قابل توجه، احتمال خرابی یا تغییر مقدار قطعه را بررسی کند.

• اندازه گیری و بررسی خازن ها

UT601 برای اندازه گیری ظرفیت خازنی در محدوده 200 پیکوفاراد تا 20 میلی فاراد نیز مورد استفاده قرار می گیرد. این ویژگی برای کنترل مقدار خازن ها، بررسی قطعات قبل از نصب روی مدار و تشخیص اختلاف ظرفیت با مقدار درج شده روی بدنه خازن مفید است. قابلیت تنظیم صفر ظرفیت نیز می تواند در اندازه گیری ظرفیت های پایین به بهبود روند تست کمک کند.

• تعمیر و عیب یابی بردهای الکترونیکی

در تعمیر بردهای الکترونیکی، بررسی مقاومت ها و خازن ها یکی از مراحل رایج عیب یابی است. UT601 می تواند برای کنترل قطعات مشکوک، بررسی مسیرهای مدار و انجام تست های اولیه مورد استفاده قرار گیرد. تست پیوستگی نیز به کاربر کمک می کند اتصال بین دو نقطه از مدار را سریع تر بررسی کند.

• بررسی دیودها و قطعات نیمه هادی

قابلیت تست دیود باعث می شود UT601 برای بررسی اولیه دیودهای مورد استفاده در مدارهای الکترونیکی نیز کاربرد داشته باشد. کاربر می تواند وضعیت هدایت دیود را در جهت های مختلف بررسی کند و در صورت مشاهده رفتار غیرعادی، احتمال خرابی قطعه را مورد بررسی قرار دهد.

• تست ترانزیستورها

UT601 امکان تست ترانزیستور و اندازه گیری پارامتر hFE را نیز فراهم می کند. این قابلیت برای بررسی اولیه ترانزیستورهای مختلف و مقایسه عملکرد آن ها در تعمیرات الکترونیکی کاربرد دارد و باعث می شود دستگاه علاوه بر اندازه گیری R و C، برای تست برخی قطعات نیمه هادی نیز قابل استفاده باشد.

• بررسی سیم ها و اتصالات مدار

تست پیوستگی صوتی یکی دیگر از قابلیت های کاربردی دستگاه است. با استفاده از این حالت می توان وجود اتصال بین دو نقطه، مسیرهای PCB، سیم ها و برخی اتصالات را بررسی کرد. بیزر دستگاه در صورت برقرار بودن پیوستگی، تشخیص وضعیت اتصال را سریع تر می کند.

• کنترل قطعات پیش از مونتاژ

در زمان مونتاژ یا تعمیر تجهیزات الکترونیکی، می توان مقاومت ها و خازن ها را پیش از قرار دادن روی برد بررسی کرد. این کار به کاهش احتمال استفاده از قطعه نامناسب کمک می کند و برای کارگاه هایی که قطعات مختلف را به صورت جداگانه نگهداری و مصرف می کنند، کاربردی است.

• استفاده در آزمایشگاه های الکترونیک

UT601 می تواند در آزمایشگاه های الکترونیک برای انجام تست های آموزشی و عملی مورد استفاده قرار گیرد. دانشجویان و هنرجویان می توانند با استفاده از دستگاه مقدار مقاومت و ظرفیت خازنی قطعات را اندازه گیری کرده و عملکرد دیود، ترانزیستور و پیوستگی مدار را به صورت عملی بررسی کنند.

• استفاده در کارگاه های تعمیرات

در کارگاه های تعمیرات لوازم و تجهیزات الکترونیکی، اندازه گیری مقاومت و ظرفیت خازنی از تست های پرکاربرد محسوب می شود. UT601 با طراحی دستی، نمایشگر دیجیتال و رنج های گسترده می تواند به عنوان یکی از ابزارهای اندازه گیری مورد استفاده تعمیرکار قرار گیرد.

• کنترل قطعات در فرآیند تولید و مونتاژ

در برخی فرآیندهای تولید و مونتاژ تجهیزات الکترونیکی، بررسی اولیه مشخصات قطعات اهمیت دارد. UT601 می تواند برای کنترل مقدار مقاومت و ظرفیت خازنی قطعات و انجام تست های اولیه پیش از استفاده در مدار به کار گرفته شود؛ البته برای کنترل صنعتی دقیق و اتوماتیک، تجهیزات تخصصی تر ممکن است گزینه مناسب تری باشند.

مناسب برای چه کسانی است؟

• تعمیرکاران برد و تجهیزات الکترونیکی

برای تعمیرکارانی که به صورت روزمره با مقاومت، خازن، دیود و ترانزیستور سروکار دارند، UT601 می تواند ابزار مناسبی برای انجام تست های اولیه و اندازه گیری قطعات باشد. ترکیب چند قابلیت در یک دستگاه باعث می شود برای بسیاری از بررسی های تعمیرگاهی نیازی به استفاده از چند ابزار جداگانه نباشد.

• تکنسین های الکترونیک

تکنسین های الکترونیک می توانند از UT601 برای اندازه گیری مقاومت و ظرفیت خازنی، تست دیود و ترانزیستور و بررسی پیوستگی مدارها استفاده کنند. این دستگاه برای تعمیر، سرویس و بررسی اولیه تجهیزات الکترونیکی کاربرد دارد.

• مهندسان برق و الکترونیک

مهندسانی که در طراحی، آزمایش یا تعمیر مدارهای الکترونیکی فعالیت می کنند، می توانند از UT601 برای اندازه گیری های پایه و بررسی قطعات استفاده کنند. البته برای اندازه گیری دقیق پارامترهای پیچیده تر مانند امپدانس در فرکانس های مختلف، بهتر است از LCR مترهای پیشرفته تر استفاده شود.

• دانشجویان و هنرجویان برق و الکترونیک

UT601 برای محیط های آموزشی نیز کاربرد دارد و می تواند در تمرین های آزمایشگاهی مربوط به مقاومت، خازن، دیود و ترانزیستور مورد استفاده قرار گیرد. ساختار نسبتاً ساده دستگاه و انتخاب دستی رنج ها نیز به یادگیری اصول اندازه گیری قطعات کمک می کند.

• آزمایشگاه ها و مراکز آموزشی

آزمایشگاه های آموزشی الکترونیک می توانند از این دستگاه برای انجام آزمایش های مربوط به قطعات و مدارهای پایه استفاده کنند. قابلیت تست چند نوع قطعه، آن را برای آموزش عملی مفاهیم اندازه گیری الکتریکی کاربردی می کند.

• مونتاژکاران و تعمیرکاران تجهیزات

افرادی که در مونتاژ، سرویس یا تعمیر تجهیزات الکترونیکی فعالیت دارند، می توانند پیش از نصب قطعات یا هنگام عیب یابی مدار از UT601 برای بررسی مقدار قطعات و پیوستگی مسیرها استفاده کنند.

جمع بندی کاربردها:

در مجموع، UNI-T UT601 بیشتر برای کاربرانی مناسب است که تمرکز اصلی آن ها روی اندازه گیری مقاومت و ظرفیت خازنی و تست اولیه قطعات الکترونیکی است. رنج مقاومت تا 2000 مگااهم، ظرفیت خازنی تا 20 میلی فاراد، تست دیود، ترانزیستور و پیوستگی، این مدل را برای تعمیرکاران، تکنسین ها، دانشجویان و کاربران فنی که با مدارهای الکترونیکی سروکار دارند، به گزینه ای کاربردی تبدیل می کند.

مقایسه RC متر UNI-T UT601 با مدل های مشابه:

RC متر UNI-T UT601 در مقایسه با مدل های مشابه خانواده UT600، بیشتر برای کاربرانی مناسب است که تمرکز اصلی آن ها روی اندازه گیری مقاومت و ظرفیت خازنی است. این دستگاه مقاومت را در 9 رنج از 20 اهم تا 2000 مگااهم و ظرفیت خازنی را از 200 پیکوفاراد تا 20 میلی فاراد اندازه گیری می کند و در کنار آن به تست دیود، تست ترانزیستور و تست پیوستگی نیز مجهز است. در مقابل، UNI-T UT602 بیشتر برای اندازه گیری اندوکتانس طراحی شده و امکان سنجش سلف تا 200 هانری را فراهم می کند، در حالی که UNI-T UT603 با پشتیبانی از اندازه گیری مقاومت، خازن و سلف، گزینه کامل تری برای کاربرانی است که به هر سه پارامتر R، C و L نیاز دارند. بنابراین، اگر اندازه گیری خازن های با ظرفیت بالاتر و مقاومت های بسیار زیاد برای شما اهمیت دارد، UT601 انتخاب مناسب تری است؛ اگر اندازه گیری سلف اولویت دارد، UT602 گزینه تخصصی تری خواهد بود و اگر یک دستگاه برای اندازه گیری هر سه کمیت مقاومت، ظرفیت خازنی و اندوکتانس می خواهید، UT603 انتخاب کامل تری محسوب می شود.

راهنمای خرید RC متر / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب یک RC متر مناسب، ابتدا باید مشخص کنید که دستگاه را بیشتر برای اندازه گیری مقاومت، ظرفیت خازنی یا هر دو نیاز دارید. اگر تمرکز اصلی شما روی تست مقاومت ها و خازن هاست و به رنج های گسترده برای این دو پارامتر نیاز دارید، UNI-T UT601 می تواند گزینه مناسبی باشد. این دستگاه مقاومت را از 20 اهم تا 2000 مگااهم و ظرفیت خازنی را از 200 پیکوفاراد تا 20 میلی فاراد اندازه گیری می کند؛ بنابراین برای بسیاری از تست های قطعات الکترونیکی، تعمیرات و بررسی مدارها محدوده قابل توجهی در اختیار کاربر قرار می دهد.

• محدوده اندازه گیری مقاومت را بررسی کنید

یکی از مهم ترین معیارها هنگام خرید RC متر، رنج اندازه گیری مقاومت است. اگر با مقاومت های معمولی و قطعات الکترونیکی سروکار دارید، محدوده های پایین و متوسط اهمیت بیشتری دارند؛ اما برای بررسی مقاومت های بسیار بالا باید مدلی انتخاب کنید که رنج مگااهم گسترده ای داشته باشد. UT601 با قابلیت اندازه گیری مقاومت تا 2000 مگااهم برای کاربرانی که به اندازه گیری مقاومت های بالا نیاز دارند، گزینه مناسبی است.

• محدوده اندازه گیری ظرفیت خازنی را در نظر بگیرید

پیش از خرید باید مشخص کنید خازن هایی که معمولاً با آن ها کار می کنید چه محدوده ظرفیتی دارند. برای قطعات کوچک الکترونیکی، اندازه گیری پیکوفاراد و نانوفاراد اهمیت دارد، در حالی که در برخی مدارها و تجهیزات از خازن های ظرفیت بالاتر استفاده می شود. UT601 از 200 پیکوفاراد تا 20 میلی فاراد را پوشش می دهد و برای کاربرانی که علاوه بر خازن های کوچک، به اندازه گیری ظرفیت های بالاتر نیز نیاز دارند، انتخاب مناسبی است.

• به نوع رنج دهی دستگاه توجه کنید

UT601 دارای انتخاب دستی رنج است؛ بنابراین کاربر باید محدوده مناسب اندازه گیری را با استفاده از سلکتور دستگاه انتخاب کند. این نوع طراحی برای افرادی که با روش های اندازه گیری مقاومت و ظرفیت خازنی آشنایی دارند، کنترل بیشتری روی فرآیند تست ایجاد می کند. اگر استفاده بسیار سریع و بدون انتخاب دستی رنج برایتان اولویت دارد، بهتر است هنگام خرید سراغ مدل هایی با Auto Range بروید.

• قابلیت های جانبی را بررسی کنید

در کنار اندازه گیری مقاومت و خازن، بهتر است امکانات جانبی دستگاه را نیز بررسی کنید. UNI-T UT601 قابلیت هایی مانند تست دیود، تست پیوستگی، تست ترانزیستور و اندازه گیری پارامتر hFE را ارائه می دهد. همچنین نشانگر ضعیف شدن باتری و قابلیت تنظیم صفر برای اندازه گیری ظرفیت خازنی از امکاناتی هستند که در استفاده های تعمیرگاهی و آزمایشگاهی می توانند کاربردی باشند.

• دقت اندازه گیری را متناسب با کار خود انتخاب کنید

دقت موردنیاز به نوع کاربرد بستگی دارد. برای تعمیرات عمومی و بررسی مقدار قطعات، دقت مناسب و تکرارپذیری اندازه گیری اهمیت دارد؛ اما در آزمایشگاه ها، طراحی مدار یا کنترل دقیق قطعات، ممکن است به دستگاهی با دقت بالاتر و امکانات تخصصی تر نیاز داشته باشید. دقت اعلام شده برای UT601 حدود ±0.8 درصد برای مقاومت و ±0.5 درصد برای ظرفیت خازنی است و باید با نیاز واقعی پروژه شما مقایسه شود.

• اگر به اندازه گیری سلف نیاز دارید، مدل دیگری انتخاب کنید

نکته مهم در خرید این است که UT601 یک RC متر با تمرکز بر مقاومت و ظرفیت خازنی است و اگر اندازه گیری اندوکتانس برای شما ضروری باشد، بهتر است به سراغ یک LCR متر بروید. برای مثال، مدل هایی مانند UNI-T UT603 امکان اندازه گیری مقاومت، ظرفیت خازنی و اندوکتانس را فراهم می کنند و برای کاربرانی که با سلف و سیم پیچ نیز سروکار دارند، کاربرد بیشتری دارند.

• اندازه و قابلیت حمل دستگاه را در نظر بگیرید

اگر دستگاه را بین کارگاه، آزمایشگاه یا محل پروژه جابه جا می کنید، وزن و ابعاد آن نیز اهمیت دارد. UT601 حدود 310 گرم وزن و ابعادی در حدود 172 × 83 × 38 میلی متر دارد و به عنوان یک ابزار دستی قابل حمل طراحی شده است. بنابراین می تواند برای استفاده های تعمیرگاهی و آموزشی گزینه مناسبی باشد.

• منبع تغذیه و شرایط استفاده را بررسی کنید

UT601 با یک عدد باتری 9 ولتی 6F22 کار می کند و برای استفاده سیار به منبع برق ثابت نیاز ندارد. هنگام خرید، بهتر است در کنار نوع باتری، دسترسی به باتری جایگزین و مدت زمان استفاده موردنیاز خود را نیز در نظر بگیرید.

جمع بندی انتخاب مدل مناسب:

اگر به دنبال دستگاهی برای اندازه گیری مقاومت و ظرفیت خازنی با رنج گسترده، تست دیود، ترانزیستور و پیوستگی هستید، UNI-T UT601 می تواند انتخاب مناسبی باشد. این مدل به خصوص برای تعمیرکاران و تکنسین های الکترونیک، آزمایشگاه ها، دانشجویان و کاربرانی که با قطعات الکترونیکی سروکار دارند کاربردی است. اما اگر علاوه بر R و C به اندازه گیری اندوکتانس نیاز دارید، بهتر است یک LCR متر مانند UT603 را بررسی کنید. همچنین اگر Auto Range، اندازه گیری پارامترهای بیشتر یا دقت بالاتر برای شما اهمیت دارد، بهتر است پیش از خرید مدل های پیشرفته تر را با نیازهای خود مقایسه کنید.

آموزش استفاده از RC متر UNI-T UT601:

مرحله اول: نصب باتری و آماده سازی دستگاه

پیش از استفاده، یک عدد باتری 9 ولتی 6F22 را در محفظه مخصوص دستگاه قرار دهید و از نصب صحیح قطب های باتری مطمئن شوید. سپس دستگاه را روشن کرده و وضعیت نمایشگر و نشانگر باتری را بررسی کنید. قبل از شروع اندازه گیری، سالم بودن پراب ها و گیره های تست را نیز بررسی کنید و سلکتور را روی حالت مناسب قرار دهید.

مرحله دوم: اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مطمئن شوید قطعه یا مدار موردنظر برق دار نیست. سلکتور را روی یکی از رنج های مقاومت قرار دهید و پراب ها را به دو سر مقاومت متصل کنید. مقدار نمایش داده شده را از روی نمایشگر بخوانید. UT601 امکان اندازه گیری مقاومت را در 9 رنج از 20 اهم تا 2000 مگااهم فراهم می کند؛ بنابراین بهتر است رنج انتخاب شده متناسب با مقدار تقریبی مقاومت باشد.

مرحله سوم: انتخاب رنج مناسب مقاومت

در حالت اندازه گیری دستی، ابتدا مقدار تقریبی مقاومت را در نظر بگیرید و رنج مناسب را انتخاب کنید. اگر مقدار مقاومت مشخص نیست، می توانید اندازه گیری را از رنج بالاتر شروع کرده و سپس برای دستیابی به خوانش مناسب تر، رنج را کاهش دهید. انتخاب رنج صحیح باعث می شود مقدار اندازه گیری شده با وضوح بهتری روی نمایشگر دیده شود.

مرحله چهارم: اندازه گیری ظرفیت خازنی

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا کرده و به طور کامل تخلیه کنید. سپس سلکتور را روی حالت ظرفیت خازنی قرار دهید و رنج مناسب را انتخاب کنید. پراب ها را به دو پایه خازن متصل کرده و پس از پایدار شدن مقدار نمایشگر، ظرفیت خازن را بخوانید. UT601 ظرفیت خازنی را در محدوده 200 پیکوفاراد تا 20 میلی فاراد اندازه گیری می کند.

مرحله پنجم: تنظیم صفر در اندازه گیری ظرفیت

در اندازه گیری ظرفیت های پایین، تنظیم صفر دستگاه می تواند به بهبود دقت اندازه گیری کمک کند. پیش از اتصال خازن، مطابق روش عملکرد دستگاه، پراب ها یا اتصالات تست را در وضعیت موردنیاز قرار داده و قابلیت Zero را فعال کنید. پس از انجام تنظیم، خازن موردنظر را متصل کرده و مقدار ظرفیت را از روی نمایشگر بخوانید.

مرحله ششم: تست دیود

برای بررسی دیود، ابتدا دستگاه را روی حالت تست دیود قرار دهید. پراب ها را به دو سر دیود متصل کنید و مقدار نمایش داده شده را بررسی کنید. سپس با جابه جا کردن جهت پراب ها، رفتار دیود را در جهت مخالف نیز بررسی کنید. برای ارزیابی دقیق تر، بهتر است دیود از مدار خارج شود یا حداقل یک پایه آن از مدار جدا باشد تا سایر اجزای مدار روی نتیجه تست تاثیر نگذارند.

مرحله هفتم: تست پیوستگی مدار

برای بررسی اتصال سیم ها و مسیرهای مدار، حالت Continuity یا تست پیوستگی را انتخاب کنید. سپس پراب ها را در دو نقطه موردنظر قرار دهید. در صورت برقرار بودن اتصال، بیزر دستگاه هشدار صوتی می دهد. این حالت برای بررسی سیم ها، مسیرهای PCB، اتصالات و پیدا کردن قطعی در مسیرهای الکتریکی کاربردی است.

مرحله هشتم: تست ترانزیستور

برای تست ترانزیستور، دستگاه را روی حالت مربوط به تست ترانزیستور قرار دهید و پایه های قطعه را مطابق ترمینال یا سوکت مربوط به دستگاه متصل کنید. UT601 قابلیت بررسی پارامتر ترانزیستور و اندازه گیری hFE را دارد. هنگام تست، اتصال پایه ها باید مطابق نوع ترانزیستور و نحوه قرارگیری تعیین شده توسط دستگاه انجام شود.

مرحله نهم: استفاده از نمایشگر و نشانگر باتری

UT601 دارای نمایشگر دیجیتال 1999 شمارشی است که مقدار اندازه گیری شده را نمایش می دهد. هنگام استفاده، واحد و رنج انتخاب شده را بررسی کنید تا عدد نمایش داده شده به درستی تفسیر شود. در صورت فعال شدن نشانگر ضعیف بودن باتری، بهتر است باتری 9 ولتی دستگاه را تعویض کنید تا عملکرد اندازه گیری تحت تاثیر کاهش توان باتری قرار نگیرد.

مرحله دهم: خاموش کردن و نگهداری دستگاه

پس از پایان اندازه گیری، سلکتور را از حالت اندازه گیری خارج کرده و دستگاه را خاموش کنید. برای افزایش عمر دستگاه، آن را در محیط خشک و دور از گرما، رطوبت، ضربه و گردوغبار شدید نگهداری کنید. پراب ها و گیره های تست را نیز پس از استفاده مرتب کرده و از وارد شدن فشار یا آسیب به سیم های آن ها جلوگیری کنید.

"نکته ایمنی مهم"

هرگز برای اندازه گیری مقاومت یا ظرفیت خازنی، دستگاه را به مدار برق دار متصل نکنید. پیش از تست خازن، حتماً از تخلیه کامل آن مطمئن شوید؛ زیرا خازن شارژشده می تواند به دستگاه و کاربر آسیب وارد کند. هنگام تست دیود و ترانزیستور نیز بهتر است قطعه از مدار جدا باشد تا احتمال خطای اندازه گیری کاهش پیدا کند. همچنین پیش از هر تست، حالت و رنج سلکتور و وضعیت پراب ها را بررسی کنید و از اتصال دستگاه به کمیت هایی خارج از محدوده مجاز آن خودداری کنید.

اقلام همراه RC متر UNI-T UT601

• دستگاه RC متر UNI-T UT601

• دو عدد پراب تست با گیره برای اتصال به قطعات و مدار

• یک عدد باتری 9 ولتی 6F22

• دفترچه راهنمای کاربر

سوالات متداول درباره RC متر UNI-T UT601

1. RC متر UNI-T UT601 چه پارامترهایی را اندازه گیری می کند؟

این دستگاه برای اندازه گیری مقاومت و ظرفیت خازنی طراحی شده و علاوه بر آن قابلیت تست دیود، تست پیوستگی و تست ترانزیستور را نیز دارد.

2. محدوده اندازه گیری مقاومت و خازن در UT601 چقدر است؟

UT601 مقاومت را در محدوده 20 اهم تا 2000 مگااهم و ظرفیت خازنی را از 200 پیکوفاراد تا 20 میلی فاراد اندازه گیری می کند.

3. آیا UT601 قابلیت اندازه گیری اندوکتانس را دارد؟

خیر. تمرکز اصلی این مدل روی مقاومت و ظرفیت خازنی است. اگر به اندازه گیری اندوکتانس نیز نیاز دارید، بهتر است یک LCR متر با قابلیت اندازه گیری هم زمان L، C و R انتخاب کنید.

4. آیا برای اندازه گیری خازن باید آن را از مدار جدا کرد؟

بله. پیش از اندازه گیری ظرفیت خازنی، بهتر است خازن از مدار جدا و کاملاً تخلیه شود. اندازه گیری خازن شارژشده یا متصل به مدار برق دار می تواند باعث خطا و حتی آسیب به دستگاه شود.

5. منبع تغذیه RC متر UNI-T UT601 چیست؟

این دستگاه با یک عدد باتری 9 ولتی 6F22 کار می کند و به نشانگر ضعیف شدن باتری نیز مجهز است.
