مولتی متر کلمپی UNI-T UT208B با برند اصلی یونیتی (یکسال گارانتی تعویض تضمینی)

معرفی و کاربرد کلمپ آمپرمتر UNI-T UT208B:

کلمپ آمپرمتر UNI-T UT208B یک مولتی متر کلمپی دیجیتال و چندمنظوره است که برای اندازه گیری جریان AC و DC تا 1000 آمپر، ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس و دما طراحی شده است. این مدل با فناوری True RMS، نمایشگر 6000 رقمی و دهانه فک 42 میلی متری، برای اندازه گیری و عیب یابی مدارهای الکتریکی گزینه ای کاربردی محسوب می شود. همچنین قابلیت هایی مانند جریان هجومی، NCV، LoZ و فیلتر پایین گذر LPF آن را برای بررسی دقیق تر مدارها و تجهیزات مناسب تر می کند.

یکی از مزیت های اصلی UT208B، امکان اندازه گیری جریان با استفاده از فک کلمپ و بدون نیاز به قطع هادی است. این ویژگی برای بررسی مدارهای برق، تابلوها و تجهیزات الکتریکی که قطع کردن مدار دشوار یا نامطلوب است، کاربرد دارد. در صورت استفاده از پراب جریان فلکسیبل سازگار، محدوده اندازه گیری جریان AC نیز می تواند تا 3000 آمپر افزایش پیدا کند.

کاربردهای دستگاه:

برق کاری و عیب یابی مدار: اندازه گیری جریان، ولتاژ و مقاومت برای بررسی وضعیت مدارهای الکتریکی.

تابلوهای برق: بررسی جریان مصرفی و ولتاژ مدارها بدون نیاز به قطع هادی.

تجهیزات صنعتی: کنترل جریان موتور، تجهیزات و مدارهای صنعتی و بررسی جریان هجومی هنگام راه اندازی.

تعمیر و نگهداری: اندازه گیری پارامترهای مختلف برای شناسایی مشکلات تجهیزات الکتریکی.

سیستم های دارای اینورتر و VFD: استفاده از قابلیت LPF برای اندازه گیری مناسب تر ولتاژ در مدارهای مرتبط با درایو و اینورتر.

بررسی قطعات و مدارها: اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، تست دیود و پیوستگی.

اندازه گیری دما: بررسی دمای تجهیزات با ترموکوپل نوع K در محدوده 40- تا 1000 درجه سانتی گراد.

تشخیص اولیه وجود ولتاژ: استفاده از قابلیت NCV برای تشخیص غیرتماسی میدان الکتریکی و سیم های دارای ولتاژ.

ویژگی ها و مزایای کلمپ آمپرمتر UNI-T UT208B

• اندازه گیری جریان AC و DC تا 1000 آمپر

امکان اندازه گیری جریان متناوب و مستقیم تا 1000 آمپر، بدون نیاز به قطع هادی، برای بررسی مدارها و تجهیزات الکتریکی.

• فناوری True RMS

قابلیت True RMS دقت اندازه گیری جریان و ولتاژ AC را در شرایط مختلف کاری بهبود می دهد.

• دهانه کلمپ 42 میلی متری

فک 42 میلی متری امکان قرارگیری هادی های نسبتاً ضخیم را فراهم می کند و برای کاربردهای صنعتی مناسب است.

• اندازه گیری جریان هجومی

قابلیت اندازه گیری جریان هجومی برای بررسی جریان اولیه هنگام راه اندازی موتور و تجهیزات الکتریکی کاربرد دارد.

• حالت LoZ

حالت LoZ به کاهش اثر ولتاژهای القایی یا ولتاژهای بسیار ضعیف در اندازه گیری کمک می کند.

• فیلتر پایین گذر LPF

فیلتر LPF برای اندازه گیری ولتاژ در مدارهای دارای اینورتر و درایوهای فرکانس متغیر کاربرد دارد.

• اندازه گیری چندین پارامتر الکتریکی

این دستگاه علاوه بر جریان و ولتاژ، امکان اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle و دما را نیز فراهم می کند.

• قابلیت های کاربردی برای عیب یابی

امکاناتی مانند NCV، Data Hold، MIN/MAX، حالت نسبی، تست دیود و تست پیوستگی استفاده از دستگاه را در بررسی مدارها ساده تر می کنند.

• قابلیت افزایش محدوده جریان تا 3000 آمپر

با استفاده از پراب جریان فلکسیبل سازگار، امکان افزایش محدوده اندازه گیری جریان تا 3000 آمپر وجود دارد.

• نمایشگر 6000 رقمی با نور پس زمینه

نمایشگر LCD بزرگ، خوانایی مناسبی دارد و نور پس زمینه استفاده از دستگاه را در محیط های کم نور آسان تر می کند.

• رده ایمنی مناسب

استانداردهای CAT III 1000V و CAT IV 600V، دستگاه را برای طیف گسترده ای از اندازه گیری های برق و تجهیزات الکتریکی مناسب می کند.

کاربردها و مناسب برای چه کسانی است؟

• برق کاری و عیب یابی مدارها

برای اندازه گیری جریان AC/DC، ولتاژ، مقاومت و بررسی وضعیت مدارهای الکتریکی بدون نیاز به قطع هادی.

• تابلوهای برق صنعتی

مناسب برای بررسی جریان مصرفی، ولتاژ و عیب یابی مدارهای داخل تابلوهای توزیع و کنترل.

• تعمیر و نگهداری تجهیزات الکتریکی

با قابلیت هایی مانند اندازه گیری جریان هجومی، MIN/MAX و True RMS می توان وضعیت عملکرد تجهیزات را بررسی کرد.

• بررسی موتورهای الکتریکی

اندازه گیری جریان مصرفی و جریان هجومی موتور برای بررسی وضعیت راه اندازی و عملکرد آن کاربرد دارد.

• سیستم های اینورتر و VFD

قابلیت LPF به اندازه گیری ولتاژ در مدارهای دارای درایو و اینورتر کمک می کند.

• بررسی قطعات و مدارهای الکترونیکی

امکان اندازه گیری مقاومت، ظرفیت خازنی، فرکانس و انجام تست دیود و پیوستگی، دستگاه را برای بررسی اولیه قطعات مناسب می کند.

• اندازه گیری دمای تجهیزات

با قابلیت اندازه گیری دما از 40- تا 1000 درجه سانتی گراد، می توان دمای برخی تجهیزات و قطعات را بررسی کرد.

• بررسی جریان های بالا

فک 42 میلی متری و محدوده جریان تا 1000 آمپر، امکان بررسی هادی های نسبتاً ضخیم و مدارهای جریان بالا را فراهم می کند.

مناسب برای چه کسانی است؟

• برق کاران و تکنسین های برق

برای اندازه گیری جریان، ولتاژ و عیب یابی سریع مدارها.

• مهندسان برق و تکنسین های صنعتی

مناسب برای بررسی تجهیزات، تابلوهای برق، موتورها و سیستم های صنعتی.

• تعمیرکاران تجهیزات الکتریکی و الکترونیکی

برای اندازه گیری چندپارامتر و بررسی اولیه قطعات و مدارها.

• تکنسین های تعمیر و نگهداری

قابلیت هایی مانند جریان هجومی، MIN/MAX، True RMS و اندازه گیری دما در فرآیند عیب یابی کاربردی هستند.

• نصابان و سرویس کاران سیستم های برق

برای بررسی سریع جریان و ولتاژ هنگام نصب و سرویس تجهیزات.

• کارگاه های فنی و صنعتی

به عنوان یک ابزار چندمنظوره برای اندازه گیری پارامترهای مختلف الکتریکی.

• کاربران حرفه ای و نیمه حرفه ای

برای افرادی که به یک کلمپ متر چندمنظوره با محدوده اندازه گیری جریان بالا و امکاناتی مانند NCV، LoZ و LPF نیاز دارند.

مقایسه کلمپ آمپرمتر UNI-T UT208B با مدل های مشابه:

1. کلمپ آمپرمتر UNI-T UT208B در مقایسه با مدل های نزدیک مانند UNI-T UT207B و UNI-T UT206B، از نظر محدوده اندازه گیری جریان و ولتاژ بسیار مشابه است؛ هر سه مدل تا 1000 آمپر و 1000 ولت را پوشش می دهند و از True RMS، دهانه فک 42 میلی متری، LoZ و LPF بهره می برند. تفاوت اصلی UT208B در اندازه گیری دقیق دما از 40- تا 1000 درجه سانتی گراد و امکان استفاده از پراب جریان فلکسیبل برای افزایش محدوده جریان AC تا 3000 آمپر است. در مقابل، UT207B قابلیت اندازه گیری DC را دارد اما اندازه گیری دما در مشخصات آن ارائه نشده است.

2. در مقایسه با UNI-T UT202+، مدل UT208B امکانات و محدوده های بالاتری ارائه می دهد؛ UT202+ جریان را تا 400 آمپر و ولتاژ را تا 600 ولت اندازه گیری می کند، در حالی که UT208B تا 1000 آمپر و 1000 ولت را پوشش می دهد. UT208B همچنین نمایشگر 6000 رقمی و قابلیت هایی مانند جریان هجومی، LoZ و LPF دارد، اما در مقابل بزرگ تر و سنگین تر است. بنابراین برای اندازه گیری های عمومی و سبک، UT202+ گزینه ساده تری است؛ اما برای کارهای صنعتی، جریان های بالا و اندازه گیری های چندمنظوره، UT208B انتخاب کامل تری محسوب می شود.

راهنمای خرید کلمپ آمپرمتر/ چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب کلمپ آمپرمتر مناسب، بهتر است قبل از توجه به قیمت، نوع جریان، محدوده اندازه گیری و قابلیت های موردنیاز را مشخص کنید. UNI-T UT208B برای کاربرانی طراحی شده که علاوه بر اندازه گیری جریان بالا، به امکاناتی مانند اندازه گیری دما، خازن، فرکانس و قابلیت های تخصصی عیب یابی نیاز دارند. این مدل جریان AC و DC تا 1000 آمپر، ولتاژ AC/DC تا 1000 ولت و مقاومت تا 60 مگااهم را پوشش می دهد.

• نوع جریان مورد اندازه گیری

اگر فقط جریان AC را اندازه گیری می کنید، مدل هایی مانند UT205E نیز می توانند پاسخگوی نیاز شما باشند؛ اما اگر اندازه گیری جریان DC و AC هر دو اهمیت دارد، UT208B یا UT207B انتخاب مناسب تری هستند. هر دو مدل UT207B و UT208B امکان اندازه گیری جریان AC/DC تا 1000 آمپر را دارند.

• به دقت و True RMS توجه کنید

برای اندازه گیری های عمومی برق، تجهیزات صنعتی و مدارهایی که شکل موج جریان یا ولتاژ آنها همیشه کاملاً سینوسی نیست، True RMS قابلیت مهمی محسوب می شود. UT208B از True RMS پشتیبانی می کند و برای اندازه گیری های دقیق تر AC گزینه مناسبی است.

• محدوده جریان و اندازه فک

اگر با کابل ها و هادی های ضخیم کار می کنید، اندازه دهانه کلمپ اهمیت زیادی دارد. UT208B دارای دهانه 42 میلی متر و محدوده جریان تا 1000 آمپر است. همچنین با پراب جریان فلکسیبل اختیاری می توان محدوده اندازه گیری جریان AC را تا 3000 آمپر افزایش داد.

• اگر اندازه گیری دما نیاز دارید

یکی از تفاوت های مهم UT208B با UT207B، قابلیت اندازه گیری دما از 40- تا 1000 درجه سانتی گراد است. بنابراین اگر علاوه بر پارامترهای الکتریکی، بررسی دمای موتور، تجهیزات یا قطعات نیز برایتان اهمیت دارد، UT208B انتخاب کامل تری است.

برای اینورتر و VFD چه مدلی مناسب است؟

اگر با اینورتر، VFD یا درایو موتور کار می کنید، وجود فیلتر پایین گذر LPF و حالت LoZ می تواند در اندازه گیری ولتاژ کاربردی باشد. UT208B هر دو قابلیت را در اختیار کاربر قرار می دهد.

• قابلیت های جانبی را بررسی کنید

برای عیب یابی حرفه ای، امکاناتی مانند جریان هجومی، NCV، Data Hold، MIN/MAX، تست دیود، تست پیوستگی، Duty Cycle و حالت ZERO می توانند کاربرد دستگاه را بیشتر کنند. UT208B مجموعه ای از این قابلیت ها را ارائه می دهد.

• جمع بندی انتخاب

اگر به یک کلمپ متر برای جریان AC/DC تا 1000 آمپر، اندازه گیری دما، خازن، فرکانس و عیب یابی تخصصی تر نیاز دارید، UNI-T UT208B گزینه مناسبی است. اگر اندازه گیری دما برایتان ضروری نیست، UT207B می تواند انتخاب ساده تری باشد؛ این مدل بسیاری از قابلیت های UT208B مانند 1000 آمپر AC/DC، True RMS، LPF، LoZ، جریان هجومی و فک 42 میلی متری را دارد، اما اندازه گیری دما در آن ارائه نشده است.

آموزش استفاده از کلمپ آمپرمتر UNI-T UT208B:

مرحله اول: آماده سازی دستگاه

سه عدد باتری 1.5 ولتی R03 را در محل مخصوص قرار دهید و دستگاه را روشن کنید. پیش از شروع اندازه گیری، وضعیت پراب ها، کابل ها، فک کلمپ و بدنه دستگاه را بررسی کنید. سلکتور را نیز متناسب با کمیتی که قصد اندازه گیری آن را دارید تنظیم کنید.

مرحله دوم: اندازه گیری جریان AC و DC با کلمپ

برای اندازه گیری جریان، حالت AC یا DC را انتخاب کنید. با استفاده از اهرم، فک کلمپ را باز کرده و فقط یک رشته سیم را داخل فک قرار دهید. سپس فک را کاملاً ببندید و مقدار جریان را از روی نمایشگر بخوانید. قرار دادن چند هادی در فک می تواند باعث ایجاد خطا در اندازه گیری شود.

مرحله سوم: استفاده از حالت جریان صفر و اندازه گیری جریان DC

در اندازه گیری جریان DC، ابتدا در صورت نیاز از قابلیت ZERO برای صفر کردن نمایشگر استفاده کنید. سپس هادی موردنظر را داخل فک قرار دهید و مقدار جریان را بخوانید. برای اندازه گیری دقیق تر، فک را کاملاً بسته و هادی را تا حد امکان در مرکز دهانه قرار دهید.

مرحله چهارم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مناسب متصل کنید. سپس حالت ولتاژ AC یا DC را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار متصل کنید. مقدار نمایش داده شده را از روی LCD بخوانید. هنگام کار با ولتاژهای بالا، رنج و وضعیت دستگاه را پیش از اتصال پراب ها بررسی کنید.

مرحله پنجم: اندازه گیری مقاومت و تست پیوستگی

برای اندازه گیری مقاومت، ابتدا مطمئن شوید مدار یا قطعه کاملاً بدون برق است. حالت مقاومت یا پیوستگی را انتخاب کرده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. در حالت پیوستگی، برقرار بودن اتصال با هشدار صوتی دستگاه مشخص می شود.

مرحله ششم: اندازه گیری ظرفیت خازن و تست دیود

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا کرده و در صورت امکان آن را تخلیه کنید. سپس حالت ظرفیت را انتخاب و پراب ها را به پایه های خازن متصل کنید. برای تست دیود نیز حالت مخصوص را انتخاب کرده و پراب ها را با جهت صحیح به دو سر دیود متصل کنید تا مقدار افت ولتاژ نمایش داده شود.

مرحله هفتم: اندازه گیری فرکانس و Duty Cycle

برای بررسی فرکانس، دستگاه را روی حالت Hz قرار دهید و پراب ها را به نقاط موردنظر متصل کنید. برای اندازه گیری Duty Cycle نیز حالت مربوطه را فعال کرده و سیگنال موردنظر را از طریق ورودی های دستگاه بررسی کنید. این قابلیت ها برای بررسی سیگنال های الکتریکی و مدارهای کنترلی کاربرد دارند.

مرحله هشتم: اندازه گیری دما

برای اندازه گیری دما، سنسور یا ترموکوپل سازگار را به ورودی مربوطه متصل و حالت دما را انتخاب کنید. سپس نوک سنسور را روی محل موردنظر قرار دهید و پس از ثابت شدن مقدار، دمای نمایش داده شده را بخوانید. UT208B امکان اندازه گیری دما در محدوده 40- تا 1000 درجه سانتی گراد را دارد.

مرحله نهم: استفاده از قابلیت های کاربردی

قابلیت Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر، حالت MIN/MAX برای مشاهده کمترین و بیشترین مقدار و Relative Mode برای مقایسه مقدار جدید با مقدار مرجع کاربرد دارند. همچنین قابلیت NCV امکان تشخیص غیرتماسی وجود ولتاژ AC را فراهم می کند و برای بررسی اولیه سیم ها و مدارها قابل استفاده است.

مرحله دهم: استفاده از LoZ و فیلتر LPF

در صورت مشاهده ولتاژهای القایی یا اصطلاحاً ولتاژ گوست، می توان از حالت LoZ برای کمک به تشخیص ولتاژ واقعی استفاده کرد. هنگام کار با تجهیزات دارای اینورتر یا VFD نیز قابلیت LPF می تواند برای کاهش اثر مؤلفه های فرکانسی ناخواسته در اندازه گیری ولتاژ مفید باشد.

نکته ایمنی مهم:

قبل از هر اندازه گیری، حالت و رنج دستگاه و محل اتصال پراب ها را بررسی کنید. هنگام اندازه گیری جریان با کلمپ، فقط یک هادی را داخل فک قرار دهید. مقاومت، پیوستگی و تست دیود را روی مدار برق دار انجام ندهید. همچنین NCV را فقط یک روش تشخیص اولیه در نظر بگیرید و برای اطمینان از نبود ولتاژ، از روش اندازه گیری مناسب و تجهیزات ایمنی استفاده کنید. در اندازه گیری های ولتاژ و جریان بالا نیز رعایت رده های ایمنی دستگاه و استفاده صحیح از پراب ها ضروری است.

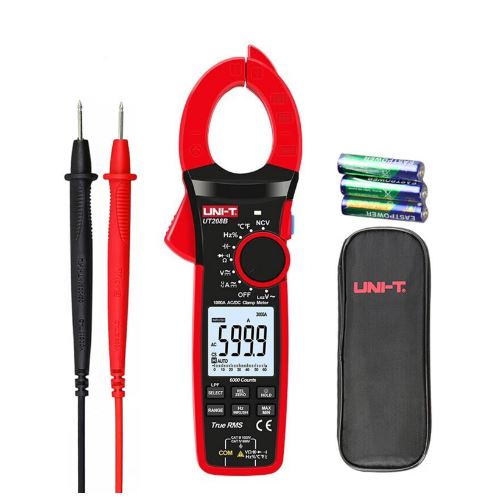

اقلام همراه کلمپ آمپرمتر UNI-T UT208B:

• دستگاه کلمپ آمپرمتر UNI-T UT208B

• پراب های تست

• پراب جریان فلکسیبل برای اندازه گیری جریان های بالا

• سه عدد باتری 1.5 ولتی R03

• ترموکوپل برای اندازه گیری دما

• کیف حمل و نگهداری

• دفترچه راهنمای کاربر

سوالات متداول درباره کلمپ آمپرمتر UNI-T UT208B

1. کلمپ آمپرمتر UNI-T UT208B تا چه میزان جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر را دارد و برای بررسی مدارها و تجهیزات با جریان بالا مناسب است.

2. آیا UT208B قابلیت اندازه گیری دما دارد؟

بله، UT208B می تواند دما را در محدوده 40- تا 1000 درجه سانتی گراد اندازه گیری کند و برای بررسی دمای تجهیزات و قطعات کاربرد دارد.

3. آیا می توان جریان را بدون قطع سیم اندازه گیری کرد؟

بله. با قرار دادن یک رشته هادی داخل فک 42 میلی متری، می توان جریان را به صورت کلمپی اندازه گیری کرد؛ بنابراین برای بسیاری از اندازه گیری ها نیازی به قطع مدار نیست.

4. قابلیت True RMS در UT208B چه کاربردی دارد؟

قابلیت True RMS باعث می شود اندازه گیری جریان و ولتاژ AC در مدارهایی با شکل موج غیرسینوسی، نسبت به روش های اندازه گیری میانگین، دقت و قابلیت اعتماد بیشتری داشته باشد.

5. آیا UT208B برای اندازه گیری مدارهای اینورتر و VFD مناسب است؟

بله. وجود فیلتر پایین گذر LPF برای اندازه گیری ولتاژ در مدارهای دارای اینورتر و VFD کاربرد دارد. همچنین حالت LoZ به کاهش تاثیر ولتاژهای القایی یا گوست در برخی اندازه گیری ها کمک می کند.
