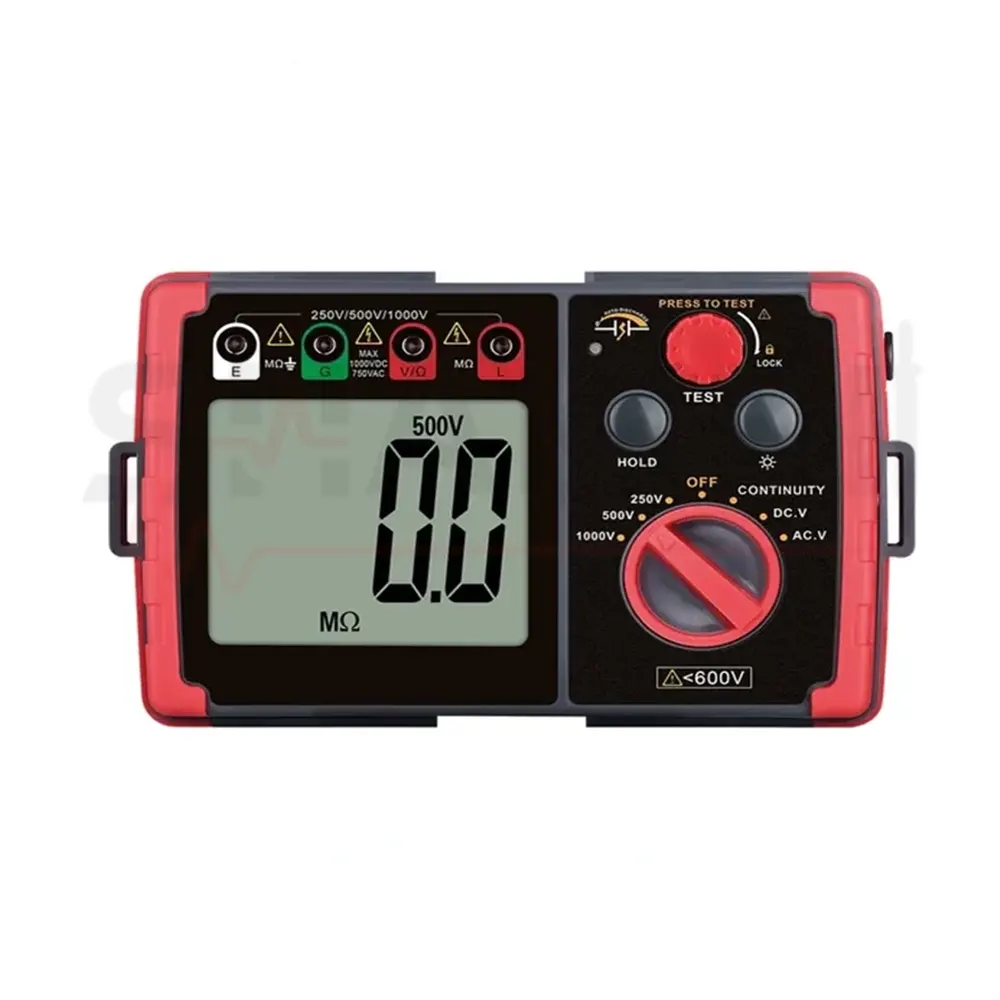

میگر دیجیتال بنتک مدل BENETECH GT5307A

معرفی و کاربرد میگر دیجیتال بنتک BENETECH GT-5307A

میگر دیجیتال بنتک مدل BENETECH GT-5307A یک تستر مقاومت عایق است که برای بررسی کیفیت و سلامت عایق کابل ها، موتورهای الکتریکی، ترانسفورماتورها و تجهیزات الکتریکی مورد استفاده قرار می گیرد. این دستگاه با اعمال ولتاژ تست بالا و اندازه گیری مقاومت عایقی بین نقاط مختلف، به شناسایی ضعف، نشتی یا خرابی احتمالی عایق کمک می کند. GT-5307A دارای ولتاژ تست 250، 500 و 1000 ولت، محدوده اندازه گیری مقاومت عایق تا 2000 مگااهم و نمایشگر LCD بزرگ با نور پس زمینه است و برای سرویس، نگهداری و عیب یابی تجهیزات برقی کاربرد دارد.

• تست و بررسی عایق کابل ها

GT-5307A برای بررسی مقاومت عایقی کابل های برق و انتقال اطلاعات استفاده می شود و می تواند به شناسایی ضعف یا افت کیفیت عایق پیش از بروز مشکل در مدار کمک کند.

• بررسی موتور و ترانسفورماتور

با استفاده از ولتاژ تست مناسب می توان وضعیت عایق سیم پیچ موتورهای الکتریکی، ترانسفورماتورها و تجهیزات مشابه را بررسی کرد و احتمال وجود نشتی یا خرابی عایقی را ارزیابی نمود.

• عیب یابی تجهیزات و تاسیسات برق

این میگر برای سرویس و نگهداری تابلوها، تجهیزات الکتریکی و تاسیسات برق کاربرد دارد و امکان بررسی مقاومت عایق را در فرآیند عیب یابی فراهم می کند.

• اندازه گیری ولتاژ و مقاومت

علاوه بر تست عایق، دستگاه امکان اندازه گیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت را دارد و برای برخی اندازه گیری های تکمیلی در زمان عیب یابی نیز قابل استفاده است.

ویژگی ها و مزایای میگر دیجیتال بنتک BENETECH GT-5307A:

• اندازه گیری مقاومت عایق تا 2000 مگااهم

یکی از مهم ترین قابلیت های GT-5307A، اندازه گیری مقاومت عایق در محدوده وسیع است. این دستگاه در حالت تست 1000 ولت می تواند مقاومت عایق را تا 2000 مگااهم اندازه گیری کند و برای ارزیابی وضعیت عایق کابل ها، موتورهای الکتریکی، تجهیزات الکترومکانیکی و تاسیسات برق مورد استفاده قرار می گیرد.

• سه سطح ولتاژ تست 250، 500 و 1000 ولت

کاربر می تواند با توجه به نوع تجهیز و شرایط تست، ولتاژ تست را بین 250، 500 و 1000 ولت DC انتخاب کند. وجود چند سطح ولتاژ باعث می شود دستگاه برای بررسی انواع مختلف عایق ها انعطاف پذیری بیشتری داشته باشد.

• اندازه گیری ولتاژ AC و DC

GT-5307A تنها به تست مقاومت عایق محدود نمی شود و امکان اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را نیز فراهم می کند. این قابلیت برای بررسی ولتاژ مدار قبل یا بعد از انجام تست های عایقی کاربرد دارد.

• تست مقاومت و پیوستگی

این میگر امکان اندازه گیری مقاومت و بررسی پیوستگی مدار را نیز دارد. محدوده تست مقاومت و پیوستگی تا 2 کیلو اهم است و در مقاومت های کمتر از 50 اهم، بیزر دستگاه فعال می شود؛ بنابراین برای بررسی سیم ها و مسیرهای الکتریکی نیز قابل استفاده است.

• هشدار ولتاژ بالا و عبور از محدوده

برای افزایش ایمنی و جلوگیری از خطا هنگام کار، دستگاه به قابلیت هشدار ولتاژ بالا و هشدار عبور از محدوده مجهز شده است. هشدارها به کمک چراغ قرمز و بیزر به کاربر اطلاع می دهند که شرایط اندازه گیری نیازمند توجه بیشتری است.

• نمایشگر LCD بزرگ با نور پس زمینه

نمایشگر LCD بزرگ و مجهز به نور پس زمینه، خواندن مقدار اندازه گیری شده را در شرایط مختلف آسان تر می کند. این ویژگی به خصوص هنگام کار در محیط های کم نور یا فضاهای محدود می تواند کاربردی باشد.

• قابلیت Data Hold

با استفاده از قابلیت Data Hold می توان مقدار نمایش داده شده را روی صفحه ثابت نگه داشت. این ویژگی زمانی مفید است که کاربر نیاز دارد عدد اندازه گیری شده را با دقت بخواند، یادداشت کند یا بدون نگاه مداوم به نمایشگر آن را ثبت کند.

• طراحی قابل حمل و امکان استفاده با بند

GT-5307A با طراحی قابل حمل ساخته شده و امکان استفاده از بند را دارد. در این حالت، اپراتور می تواند هنگام انجام تست، دستگاه را راحت تر نگه دارد و با هر دو دست روی پراب ها یا تجهیز مورد آزمایش تمرکز کند.

• تغذیه با باتری و منبع DC خارجی

دستگاه می تواند با 6 عدد باتری 1.5 ولتی AA کار کند و امکان اتصال منبع تغذیه خارجی DC 9V / 1.5A نیز برای آن در نظر گرفته شده است. این قابلیت استفاده از دستگاه را در شرایط مختلف کاری انعطاف پذیرتر می کند.

• مناسب برای تست و نگهداری تجهیزات الکتریکی

ترکیب تست مقاومت عایق، اندازه گیری ولتاژ AC/DC، تست مقاومت و پیوستگی، هشدار ولتاژ بالا و نمایشگر مجهز به نور پس زمینه، GT-5307A را به ابزاری کاربردی برای سرویس، نگهداری و عیب یابی کابل ها، ماشین آلات الکتریکی، تجهیزات الکترومکانیکی، تجهیزات مخابراتی و تاسیسات برق تبدیل می کند.

کاربردها و مناسب برای چه کسانی است؟

• تست عایق کابل های برق

میگر BENETECH GT-5307A برای بررسی مقاومت عایقی کابل های برق و انتقال اطلاعات استفاده می شود و می تواند به شناسایی ضعف یا خرابی عایق کمک کند.

• بررسی موتورهای الکتریکی

این دستگاه برای تست عایق سیم پیچ موتورهای الکتریکی و بررسی وضعیت عایقی آن ها در زمان سرویس و نگهداری کاربرد دارد.

• تست ترانسفورماتورها

با استفاده از ولتاژهای تست 250، 500 و 1000 ولت می توان وضعیت مقاومت عایق ترانسفورماتورها و تجهیزات مرتبط را بررسی کرد.

• عیب یابی تاسیسات و تجهیزات برق

GT-5307A برای بررسی عایق بندی تجهیزات الکتریکی، ماشین آلات و تاسیسات برق و شناسایی نقاط دارای نشتی یا ضعف عایقی مناسب است.

• بررسی تجهیزات الکترومکانیکی و مخابراتی

این میگر در سرویس و نگهداری برخی تجهیزات الکترومکانیکی، ارتباطی و انتقال اطلاعات نیز برای ارزیابی مقاومت عایق قابل استفاده است.

مناسب برای چه کسانی است؟

این دستگاه برای برق کاران و تکنسین های برق، تعمیرکاران موتور و ترانسفورماتور، متخصصان تعمیر و نگهداری، تکنسین های تاسیسات و کارشناسان عیب یابی تجهیزات الکتریکی مناسب است؛ به ویژه برای کاربرانی که به تست مقاومت عایق در ولتاژهای مختلف نیاز دارند.

مقایسه میگر دیجیتال بنتک BENETECH GT-5307A با مدل های مشابه:

میگر BENETECH GT-5307A در مقایسه با مدل مشابه BENETECH GT5306A از نظر محدوده اصلی تست عایق عملکردی نزدیک به هم دارد و هر دو از ولتاژهای تست 250، 500 و 1000 ولت و اندازه گیری مقاومت عایق تا 2000 مگااهم پشتیبانی می کنند. GT-5307A علاوه بر تست مقاومت عایق، قابلیت اندازه گیری ولتاژ AC تا 750 ولت، ولتاژ DC تا 1000 ولت، تست مقاومت و پیوستگی، Data Hold و هشدار ولتاژ بالا را ارائه می دهد. بنابراین اگر هدف شما یک میگر قابل حمل برای تست عایق کابل ها، موتورها، ترانسفورماتورها و تجهیزات الکتریکی است، GT-5307A گزینه ای کاربردی در این رده محسوب می شود؛ در مقابل، هنگام انتخاب بین مدل های مشابه بهتر است علاوه بر محدوده مقاومت عایق، مواردی مانند ولتاژهای تست، دقت، امکانات ایمنی، حافظه، نوع تغذیه و تجهیزات همراه را نیز بررسی کنید.

راهنمای خرید میگر / چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب میگر مناسب، ابتدا باید ولتاژ تست موردنیاز را بر اساس نوع کابل، موتور، ترانسفورماتور یا تجهیزات مورد آزمایش مشخص کنید. BENETECH GT-5307A با ولتاژهای تست 250، 500 و 1000 ولت، برای طیف متنوعی از تست های مقاومت عایق مناسب است.

2. نکته مهم بعدی، محدوده اندازه گیری مقاومت عایق است. GT-5307A امکان اندازه گیری مقاومت عایق تا 2000 مگااهم را دارد و برای بررسی عایق کابل ها، سیم پیچ موتورها، ترانسفورماتورها و تجهیزات الکتریکی گزینه مناسبی محسوب می شود.

3. همچنین بهتر است به قابلیت های جانبی دستگاه توجه کنید. امکان اندازه گیری ولتاژ AC تا 750 ولت و DC تا 1000 ولت، تست مقاومت و پیوستگی، نمایشگر LCD با نور پس زمینه و قابلیت Data Hold باعث می شود دستگاه برای عیب یابی و تعمیرات کاربرد بیشتری داشته باشد.

4. در نهایت، ایمنی و سهولت استفاده را در نظر بگیرید. هشدار صوتی و چراغ قرمز برای شرایط ولتاژ بالا، نمایشگر خوانا و طراحی قابل حمل از قابلیت های کاربردی GT-5307A هستند. اگر به یک میگر دیجیتال برای تست عایق در ولتاژهای 250، 500 و 1000 ولت نیاز دارید، این مدل می تواند انتخاب مناسبی برای کارهای فنی و تعمیراتی باشد.

آموزش استفاده از میگر دیجیتال بنتک BENETECH GT-5307A:
1. آماده سازی دستگاه و مدار

پیش از شروع اندازه گیری، دستگاه را بررسی کرده و از سالم بودن پراب ها و باتری ها مطمئن شوید. مدار یا تجهیز مورد آزمایش باید از منبع برق جدا شده باشد و پیش از اتصال پراب ها، نبود ولتاژ خطرناک را بررسی کنید.

2. انتخاب ولتاژ تست

دستگاه را روشن کرده و متناسب با نوع تجهیز، ولتاژ تست موردنظر را انتخاب کنید. میگر GT-5307A امکان انتخاب ولتاژهای 250، 500 و 1000 ولت DC را دارد. انتخاب ولتاژ مناسب برای جلوگیری از وارد شدن تنش غیرضروری به عایق اهمیت دارد.

3. اتصال پراب ها

پراب های دستگاه را به دو نقطه ای که قصد بررسی مقاومت عایق بین آن ها را دارید متصل کنید. برای مثال، در تست کابل می توان یک پراب را به هادی و پراب دیگر را به هادی دیگر یا بخش مناسب سیستم متصل کرد. نوع اتصال باید بر اساس روش تست و دستورالعمل تجهیز تعیین شود.

4. انجام تست مقاومت عایق

پس از اطمینان از اتصال صحیح، عملیات تست را آغاز کنید و مقدار مقاومت عایق را روی نمایشگر بخوانید. GT-5307A می تواند مقاومت عایق را تا 2000 مگااهم اندازه گیری کند. مقدار بالاتر معمولاً نشان دهنده عایق بهتر است، اما ارزیابی نهایی باید بر اساس استاندارد و مشخصات همان تجهیز انجام شود.

5. استفاده از Data Hold

در صورت نیاز می توانید از قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده استفاده کنید. این قابلیت زمانی کاربردی است که بخواهید نتیجه تست را یادداشت کنید یا بدون نگاه مداوم به نمایشگر، مقدار اندازه گیری شده را بررسی کنید.

6. اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، دستگاه را روی حالت مناسب قرار داده و پراب ها را به نقاط موردنظر متصل کنید. GT-5307A امکان اندازه گیری ولتاژ DC تا 1000 ولت و AC تا 750 ولت را دارد. هنگام اندازه گیری ولتاژ، رعایت محدوده مجاز دستگاه و استفاده از تجهیزات حفاظت فردی ضروری است.

7. پایان تست و تخلیه مدار

پس از پایان تست عایق، پراب ها را با رعایت دستورالعمل دستگاه از مدار جدا کنید و قبل از لمس تجهیز، از تخلیه کامل بار الکتریکی اطمینان حاصل کنید. در صورت وجود ولتاژ باقی مانده، تا زمان ایمن شدن مدار به آن دست نزنید.

نکته ایمنی:

تست مقاومت عایق با ولتاژهای بالا انجام می شود و می تواند خطر برق گرفتگی ایجاد کند. هرگز روی مدار برق دار تست عایق انجام ندهید و پیش از اتصال یا جدا کردن پراب ها، از قطع بودن منبع و تخلیه انرژی ذخیره شده اطمینان حاصل کنید. در کار با تجهیزات ولتاژ بالا، استفاده از تجهیزات حفاظت فردی و رعایت دستورالعمل سازنده و استانداردهای ایمنی ضروری است.

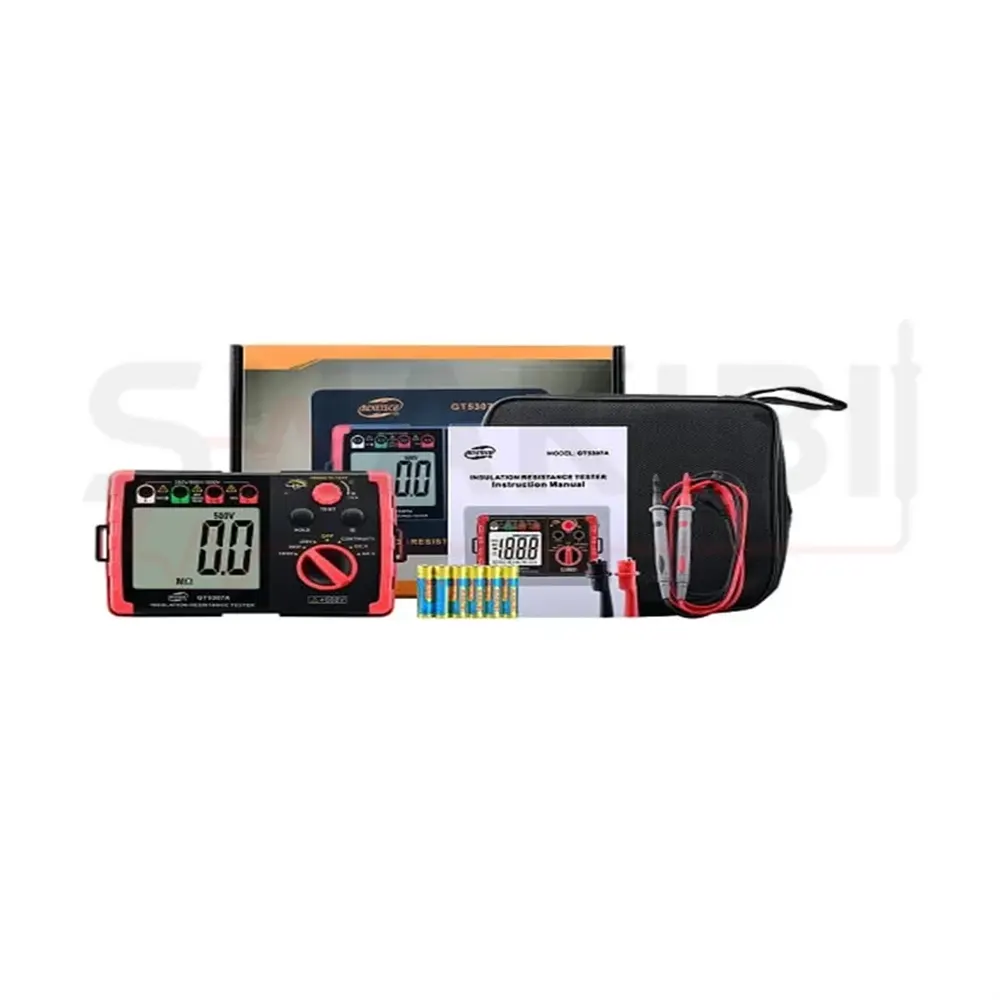

اقلام همراه میگر دیجیتال بنتک BENETECH GT-5307A:

1. دستگاه میگر دیجیتال BENETECH GT-5307A

2. 6 عدد باتری 1.5 ولت AA

3. سیم های تست اندازه گیری

4. گیره های سوسماری (کروکودیل) برای اتصال به مدار

5. بند نگهدارنده دستگاه

6. کیف حمل و نگهداری

7. دفترچه راهنمای کاربر

سوالات متداول درباره میگر دیجیتال بنتک BENETECH GT-5307A:
1. میگر BENETECH GT-5307A برای چه کاری استفاده می شود؟

این دستگاه برای اندازه گیری مقاومت عایق کابل ها، موتورهای الکتریکی، ترانسفورماتورها، تجهیزات الکترومکانیکی و تاسیسات برق استفاده می شود و به تشخیص ضعف یا خرابی عایق کمک می کند.

2. میگر GT-5307A چه ولتاژهای تستی را ارائه می دهد؟

این دستگاه دارای سه سطح ولتاژ تست 250، 500 و 1000 ولت DC است که امکان بررسی انواع تجهیزات و عایق ها را با توجه به شرایط کاری فراهم می کند.

3. حداکثر مقدار مقاومت عایق قابل اندازه گیری با این دستگاه چقدر است؟

میگر بنتک GT-5307A قابلیت اندازه گیری مقاومت عایق تا 2000 مگااهم را دارد و برای بررسی وضعیت عایق کابل ها و تجهیزات الکتریکی مناسب است.

4. آیا BENETECH GT-5307A امکان اندازه گیری ولتاژ را دارد؟

بله، این دستگاه علاوه بر تست عایق، قابلیت اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را نیز دارد و برای بررسی های تکمیلی در عیب یابی قابل استفاده است.

5. آیا هنگام استفاده از میگر باید برق دستگاه یا کابل قطع باشد؟

بله. برای انجام تست مقاومت عایق، تجهیز مورد آزمایش باید کاملاً از برق جدا شده باشد. انجام تست روی مدار دارای ولتاژ می تواند باعث آسیب به دستگاه و ایجاد خطر برق گرفتگی شود.
