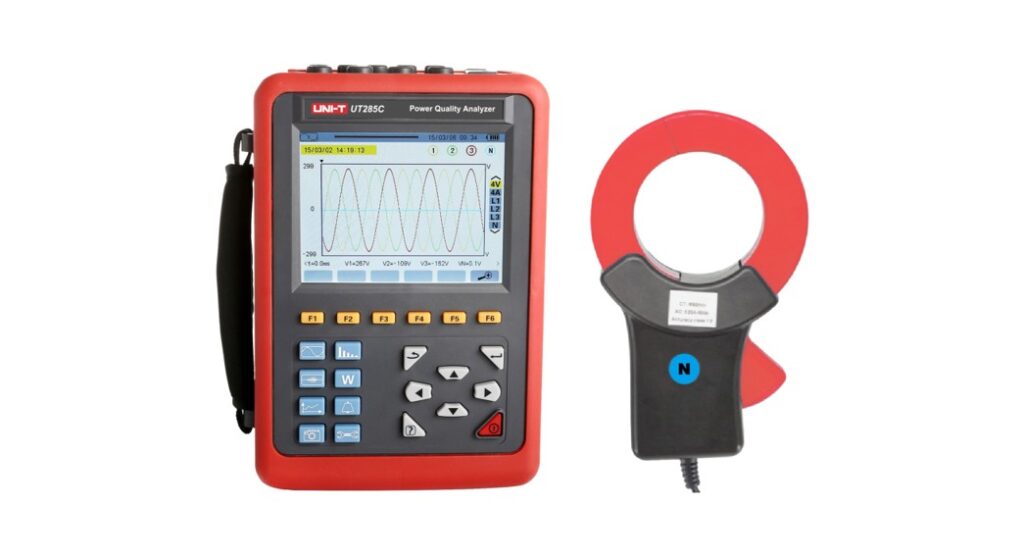

پاور آنالایزر سه فاز یونیتی مدل UNI-T UT285C

معرفی و کاربرد پاور آنالایزر سه فاز UNI-T UT285C:

پاور آنالایزر سه فاز UNI-T UT285C یک ابزار تخصصی برای اندازه گیری و تحلیل کیفیت توان در شبکه های برق تک فاز و سه فاز است. این دستگاه علاوه بر اندازه گیری پارامترهای اصلی مانند ولتاژ، جریان، توان و انرژی، اطلاعات دقیق تری درباره هارمونیک ها، اعوجاج هارمونیکی، ضریب توان، زاویه فاز و عدم تعادل شبکه در اختیار کاربر قرار می دهد.

در سیستم های صنعتی، اندازه گیری لحظه ای ولتاژ یا جریان همیشه برای شناسایی مشکلات شبکه کافی نیست. عواملی مانند هارمونیک ها، نوسانات گذرا، عدم تعادل بین فازها و ضریب توان نامناسب می توانند باعث افزایش تلفات، گرم شدن تجهیزات و اختلال در عملکرد موتور ها و تجهیزات الکتریکی شوند. UT285C با قابلیت تحلیل هارمونیک تا مرتبه 50، اندازه گیری THD و ثبت رویدادهای شبکه، امکان بررسی دقیق تر این مشکلات را فراهم می کند.

یکی از قابلیت های مهم این دستگاه، نمایش همزمان شکل موج 4 کانال ولتاژ و 4 کانال جریان است. این ویژگی به مهندسان و تکنسین ها کمک می کند وضعیت واقعی شبکه را در زمان اندازه گیری مشاهده کرده و ارتباط میان ولتاژ، جریان و بار را بهتر تحلیل کنند. همچنین امکان اندازه گیری توان اکتیو، راکتیو و ظاهری برای هر فاز و مجموع سیستم، ارزیابی دقیق تری از عملکرد تجهیزات الکتریکی فراهم می کند.

پاور آنالایزر UNI-T UT285C برای عیب یابی شبکه های برق صنعتی، بررسی کیفیت توان در کارخانه ها، تحلیل عملکرد تجهیزات و موتورهای سه فاز، بررسی هارمونیک های ترانسفورماتورها و ثبت رخدادهای غیرعادی شبکه طراحی شده است. قابلیت ذخیره اطلاعات و انتقال داده ها از طریق USB به نرم افزار کامپیوتر نیز آن را برای تحلیل های دوره ای و تهیه گزارش های فنی مناسب می کند.

ویژگی ها و مزایای پاور آنالایزر سه فاز UNI-T UT285C:

• تحلیل جامع کیفیت توان: دستگاه مجموعه ای از پارامترهای الکتریکی مانند ولتاژ، جریان، توان، انرژی و هارمونیک ها را اندازه گیری می کند و برای بررسی دقیق وضعیت شبکه های برق کاربرد دارد.

• نمایش همزمان 4 کانال ولتاژ و 4 کانال جریان: مشاهده همزمان شکل موج ها به کاربر کمک می کند رفتار فازهای مختلف و ارتباط میان ولتاژ و جریان را در زمان واقعی بررسی کند.

• تحلیل هارمونیک تا مرتبه 50: بررسی هارمونیک ها برای شناسایی اعوجاج های ایجادشده توسط بارهای غیرخطی، درایوها و تجهیزات الکترونیکی قدرت کاربرد دارد.

• اندازه گیری THD: با بررسی اعوجاج هارمونیکی کل، می توان میزان تاثیر هارمونیک ها بر کیفیت ولتاژ و جریان شبکه را ارزیابی کرد.

• اندازه گیری توان اکتیو، راکتیو و ظاهری: این قابلیت امکان بررسی مصرف واقعی انرژی، توان راکتیو و ظرفیت بار سیستم را برای هر فاز و مجموع شبکه فراهم می کند.

• بررسی ضریب توان و پارامترهای فاز: اندازه گیری PF، DPF، Cosφ، Tanφ و زاویه فاز به تحلیل عملکرد بارهای الکتریکی و شناسایی مشکلات مرتبط با ضریب توان کمک می کند.

• تشخیص عدم تعادل در شبکه سه فاز: اندازه گیری عدم تعادل ولتاژ و جریان برای بررسی شرایطی که می تواند بر عملکرد موتورهای سه فاز و تجهیزات صنعتی تاثیر بگذارد، کاربرد دارد.

• ثبت رویدادهای گذرا و آلارم ها: امکان ذخیره حداکثر 150 رویداد گذرا و 12,800 رکورد آلارم به کاربر اجازه می دهد رخدادهای متناوب شبکه را حتی پس از وقوع بررسی کند.

• اندازه گیری K-Factor ترانسفورماتور: این قابلیت برای ارزیابی تاثیر جریان های هارمونیکی بر عملکرد ترانسفورماتورها و بررسی شرایط بار مفید است.

• نمایش نمودار برداری (Auto Phasor Diagram): نمایش رابطه فازی میان ولتاژ و جریان، تحلیل وضعیت فازها و شناسایی خطاهای اتصال را ساده تر می کند.

• حالت Expert Mode برای تحلیل تخصصی تر: این حالت امکانات بیشتری را برای کاربران حرفه ای و کارشناسانی که به بررسی دقیق پارامترهای کیفیت توان نیاز دارند، فراهم می کند.

• انتقال داده از طریق USB و نرم افزار کامپیوتری: اطلاعات اندازه گیری شده را می توان برای ذخیره سازی، بررسی دقیق تر و تهیه گزارش های فنی به کامپیوتر منتقل کرد.

• مجهز به چهار کلمپ جریان 1000 آمپر: چهار کلمپ همراه دستگاه امکان اندازه گیری جریان در چند هادی و بررسی سیستم های چندفاز را فراهم می کنند.

• باتری لیتیومی قابل شارژ: منبع تغذیه قابل شارژ، امکان استفاده از دستگاه را در محل نصب تجهیزات و محیط های مختلف کاری فراهم می کند.

کاربردها و مناسب برای چه کسانی است؟

پاور آنالایزر سه فاز UNI-T UT285C برای بررسی دقیق عملکرد شبکه های برق و شناسایی مشکلات مرتبط با کیفیت توان طراحی شده است. قابلیت اندازه گیری همزمان چند کانال، تحلیل هارمونیک ها، بررسی THD، اندازه گیری توان و ثبت رخدادهای شبکه، آن را برای کاربردهای تخصصی و صنعتی مناسب می کند.

کاربردهای اصلی دستگاه

1. تحلیل کیفیت توان در شبکه های برق صنعتی: بررسی ولتاژ، جریان، توان، انرژی، هارمونیک ها و THD برای شناسایی مشکلات کیفیت توان.

2. عیب یابی سیستم های سه فاز: بررسی عدم تعادل ولتاژ و جریان و تحلیل وضعیت فازها در شبکه های صنعتی.

3. بررسی هارمونیک ها و اعوجاج شبکه: شناسایی هارمونیک های ایجادشده توسط درایوها، منابع تغذیه سوئیچینگ، UPS و سایر بارهای غیرخطی.

4. تحلیل عملکرد موتورهای سه فاز و تجهیزات صنعتی: بررسی عدم تعادل فاز، ضریب توان و پارامترهای الکتریکی مؤثر بر عملکرد تجهیزات.

5. بررسی ترانسفورماتورها: استفاده از قابلیت اندازه گیری K-Factor برای ارزیابی تاثیر هارمونیک ها بر ترانسفورماتورها.

6. پایش و ثبت رخدادهای غیرعادی شبکه: ثبت رویدادهای گذرا و آلارم ها برای بررسی مشکلاتی که ممکن است در اندازه گیری های لحظه ای قابل مشاهده نباشند.

7. بررسی مصرف و توزیع توان: اندازه گیری توان اکتیو، راکتیو و ظاهری برای ارزیابی عملکرد بارها و سیستم های الکتریکی.

8. تهیه گزارش های فنی و تحلیل داده ها: انتقال اطلاعات اندازه گیری شده به کامپیوتر از طریق USB برای بررسی و مستندسازی نتایج.

این دستگاه مناسب چه کسانی است؟

• مهندسان برق قدرت برای تحلیل شبکه های تک فاز و سه فاز و بررسی کیفیت توان

• کارشناسان کیفیت توان برای اندازه گیری هارمونیک، THD، عدم تعادل و رویدادهای شبکه

• تکنسین های تعمیر و نگهداری کارخانه ها برای عیب یابی مشکلات الکتریکی تجهیزات

• پیمانکاران برق صنعتی برای بررسی شبکه در پروژه های نصب، راه اندازی و نگهداری

• مهندسان و تکنسین های نیروگاه ها و پست های برق برای پایش و تحلیل پارامترهای شبکه

• صنایع نفت، گاز و پتروشیمی برای بررسی کیفیت توان در سیستم های الکتریکی حساس

• کارخانه ها و واحدهای تولیدی برای شناسایی هارمونیک ها، عدم تعادل فاز و مشکلات توان

• مهندسان تاسیسات و اتوماسیون صنعتی برای تحلیل عملکرد تجهیزات و شبکه های برق

• مراکز تست و بازرسی تجهیزات الکتریکی برای ثبت و تحلیل داده های اندازه گیری شده

اگر به دنبال دستگاهی برای اندازه گیری ساده ولتاژ و جریان هستید، UT285C امکاناتی فراتر از نیازهای معمول دارد؛ اما برای تحلیل تخصصی کیفیت توان، هارمونیک ها، توان سه فاز و رخدادهای شبکه، انتخاب مناسبی است.

مقایسه پاور آنالایزر UNI-T UT285C با مدل های مشابه:

پاور آنالایزر سه فاز UNI-T UT285C در مقایسه با مولتی مترها، کلمپ مترها و پاورمترهای معمولی، برای تحلیل جامع تر شبکه های برق طراحی شده است. ابزارهای ساده تر معمولاً برای اندازه گیری لحظه ای پارامترهایی مانند ولتاژ، جریان یا توان کاربرد دارند، اما UT285C علاوه بر این اندازه گیری ها، امکان بررسی هارمونیک های مرتبه 1 تا 50، اندازه گیری THD، تحلیل توان اکتیو، راکتیو و ظاهری، بررسی ضریب توان و عدم تعادل سه فاز را نیز فراهم می کند. همچنین قابلیت نمایش همزمان شکل موج 4 کانال ولتاژ و 4 کانال جریان، ثبت 150 رویداد گذرا و 12,800 رکورد آلارم، اندازه گیری K-Factor ترانسفورماتور و انتقال اطلاعات به کامپیوتر، این مدل را برای بررسی های تخصصی تر از تجهیزات اندازه گیری معمولی مناسب می سازد. بنابراین اگر هدف شما تنها اندازه گیری چند پارامتر پایه است، مدل های ساده تر می توانند پاسخگوی نیازتان باشند؛ اما برای تحلیل کیفیت توان، عیب یابی شبکه های سه فاز و بررسی مشکلاتی مانند هارمونیک، اعوجاج، عدم تعادل و رخدادهای گذرا، UNI-T UT285C گزینه کامل تری محسوب می شود.

راهنمای خرید؛ چگونه پاور آنالایزر مناسب را انتخاب کنیم؟

برای انتخاب پاور آنالایزر مناسب، ابتدا باید مشخص کنید که هدف شما اندازه گیری ساده پارامترهای الکتریکی است یا به تحلیل تخصصی کیفیت توان نیاز دارید. اگر تنها به اندازه گیری ولتاژ و جریان نیاز دارید، یک مولتی متر یا کلمپ متر حرفه ای می تواند کافی باشد؛ اما برای بررسی دقیق شبکه های صنعتی، هارمونیک ها و مشکلات کیفیت توان، باید به سراغ یک پاور آنالایزر تخصصی بروید.

• اگر با شبکه های سه فاز صنعتی کار می کنید، مدلی را انتخاب کنید که امکان اندازه گیری همزمان چند کانال ولتاژ و جریان و بررسی عدم تعادل فازها را داشته باشد.

• اگر مشکل اصلی شما هارمونیک و اعوجاج شبکه است، وجود قابلیت تحلیل هارمونیک و اندازه گیری THD اهمیت زیادی دارد. UNI-T UT285C امکان تحلیل هارمونیک ها تا مرتبه 50 را فراهم می کند.

• اگر قصد بررسی مصرف و عملکرد بارهای الکتریکی را دارید، دستگاه باید توان اکتیو، راکتیو و ظاهری و همچنین ضریب توان را اندازه گیری کند.

• اگر مشکلات شبکه به صورت لحظه ای و متناوب رخ می دهند، به دستگاهی با قابلیت ثبت رویدادهای گذرا و آلارم نیاز دارید تا بتوانید رخدادهای ثبت شده را بعداً بررسی کنید.

• اگر با ترانسفورماتورها و بارهای هارمونیکی کار می کنید، قابلیت اندازه گیری K-Factor می تواند در ارزیابی تاثیر هارمونیک ها بر عملکرد ترانسفورماتور مفید باشد.

• اگر به تهیه گزارش و تحلیل داده ها نیاز دارید، وجود حافظه داخلی، ارتباط USB و نرم افزار کامپیوتری را هنگام خرید بررسی کنید.

در مجموع، UNI-T UT285C برای کاربرانی مناسب است که به یک ابزار تخصصی برای تحلیل کیفیت توان در شبکه های تک فاز و سه فاز، بررسی هارمونیک ها، عیب یابی سیستم های صنعتی و ثبت رخدادهای الکتریکی نیاز دارند.

آموزش استفاده از پاور آنالایزر سه فاز UNI-T UT285C:

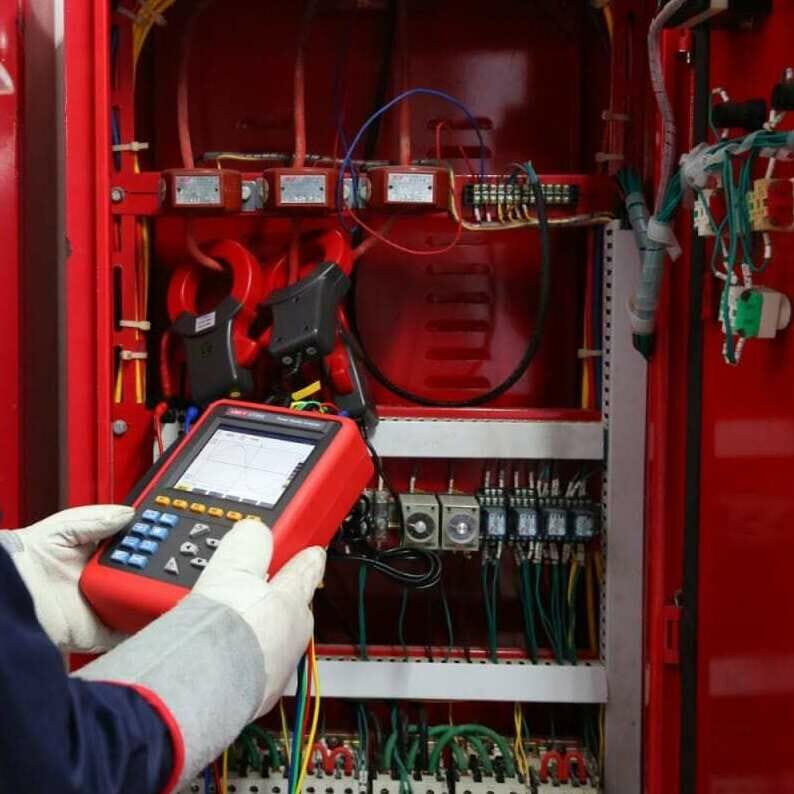

برای استفاده صحیح از پاور آنالایزر UNI-T UT285C، اتصال صحیح کلمپ های جریان و سیم های اندازه گیری ولتاژ اهمیت زیادی دارد. مراحل کلی استفاده از دستگاه به صورت زیر است:

1. بررسی اولیه دستگاه: پیش از شروع اندازه گیری، از سالم بودن دستگاه، کلمپ های جریان، سیم های تست و گیره های سوسماری اطمینان حاصل کنید.

2. اتصال کلمپ های جریان: چهار کلمپ جریان را مطابق فازهای سیستم روی هادی های موردنظر نصب کنید. جهت قرارگیری کلمپ ها باید مطابق علامت یا جهت جریان مشخص شده روی آن ها باشد.

3. اتصال سیم های ولتاژ: سیم های تست رنگی را مطابق رنگ بندی و نوع شبکه به فازهای مربوطه و در صورت نیاز به نول متصل کنید. نوع اتصال باید با آرایش واقعی شبکه مطابقت داشته باشد.

4. انتخاب نوع شبکه و پارامتر اندازه گیری: دستگاه را روشن کرده و نوع سیستم، مانند شبکه تک فاز یا سه فاز، و پارامتر موردنظر مانند ولتاژ، جریان، توان، انرژی، هارمونیک یا THD را از منوی دستگاه انتخاب کنید.

5. بررسی نتایج و ثبت اطلاعات: پس از آغاز اندازه گیری، مقادیر ولتاژ، جریان، توان، ضریب توان، شکل موج و سایر پارامترها روی نمایشگر قابل مشاهده هستند. در صورت نیاز می توانید رویدادها و آلارم های شبکه را در حافظه دستگاه ثبت کرده و داده ها را از طریق USB به نرم افزار کامپیوتری منتقل کنید.

اقلام همراه و گارانتی پاور آنالایزر UNI-T UT285C:

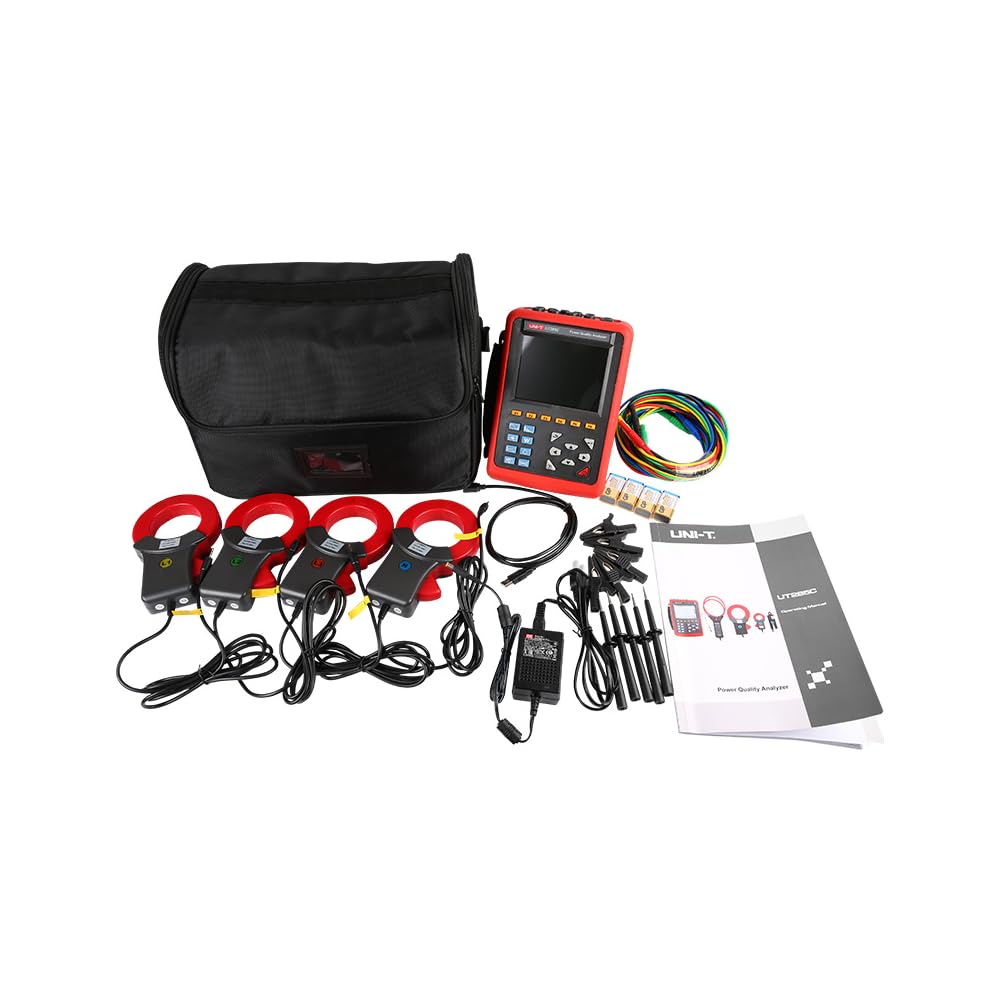

اقلام همراه پاور آنالایزر سه فاز UNI-T UT285C برای انجام اندازه گیری های چندکاناله و استفاده در محیط های صنعتی در نظر گرفته شده اند و شامل موارد زیر هستند:

• 4 عدد کلمپ جریان 1000 آمپر برای اندازه گیری جریان در هادی های مختلف

• 5 عدد سیم تست رنگی برای اتصال به نقاط اندازه گیری ولتاژ

• 4 عدد گیره سوسماری برای اتصال مطمئن سیم های اندازه گیری

• آداپتور شارژ برای شارژ باتری دستگاه

• کیف حمل برای نگهداری و جابه جایی دستگاه و متعلقات

• باتری لیتیومی قابل شارژ 9.6 ولت به عنوان منبع تغذیه دستگاه

سوالات متداول درباره پاور آنالایزر سه فاز UNI-T UT285C:
1. آیا UNI-T UT285C برای اندازه گیری سیستم های سه فاز مناسب است؟

بله. این دستگاه برای تحلیل شبکه های تک فاز و سه فاز طراحی شده و امکان بررسی ولتاژ، جریان، توان، انرژی، هارمونیک ها و عدم تعادل فازها را فراهم می کند.

2. هارمونیک ها تا چه مرتبه ای توسط این پاور آنالایزر اندازه گیری می شوند؟

پاور آنالایزر UNI-T UT285C قابلیت اندازه گیری و تحلیل هارمونیک های مرتبه 1 تا 50 را دارد.

3. آیا دستگاه قابلیت اندازه گیری THD را دارد؟

بله. این مدل می تواند اعوجاج هارمونیکی کل یا THD را برای ارزیابی کیفیت ولتاژ و جریان شبکه اندازه گیری کند.

4. آیا امکان اندازه گیری توان اکتیو، راکتیو و ظاهری وجود دارد؟

بله. UT285C توان اکتیو، راکتیو و ظاهری را برای فازهای مختلف و مجموع سیستم اندازه گیری می کند.

5. آیا این دستگاه می تواند رخدادهای غیرعادی شبکه را ثبت کند؟

بله. دستگاه امکان ثبت حداکثر 150 رویداد گذرا و 12,800 رکورد آلارم را دارد و برای بررسی مشکلات متناوب شبکه کاربردی است.

6. آیا اطلاعات اندازه گیری شده به کامپیوتر منتقل می شود؟

بله. از طریق رابط USB می توان داده های ذخیره شده را به نرم افزار کامپیوتری منتقل و برای تحلیل و تهیه گزارش بررسی کرد.

7. آیا کلمپ جریان همراه دستگاه ارائه می شود؟

بله. به همراه دستگاه 4 عدد کلمپ جریان 1000 آمپر ارائه می شود.

8. پاور آنالایزر UNI-T UT285C برای چه کاربرانی مناسب است؟

این دستگاه برای مهندسان برق قدرت، کارشناسان کیفیت توان، تکنسین های تعمیر و نگهداری، پیمانکاران برق صنعتی، صنایع تولیدی، نیروگاه ها و مراکز تست تجهیزات الکتریکی مناسب است.
