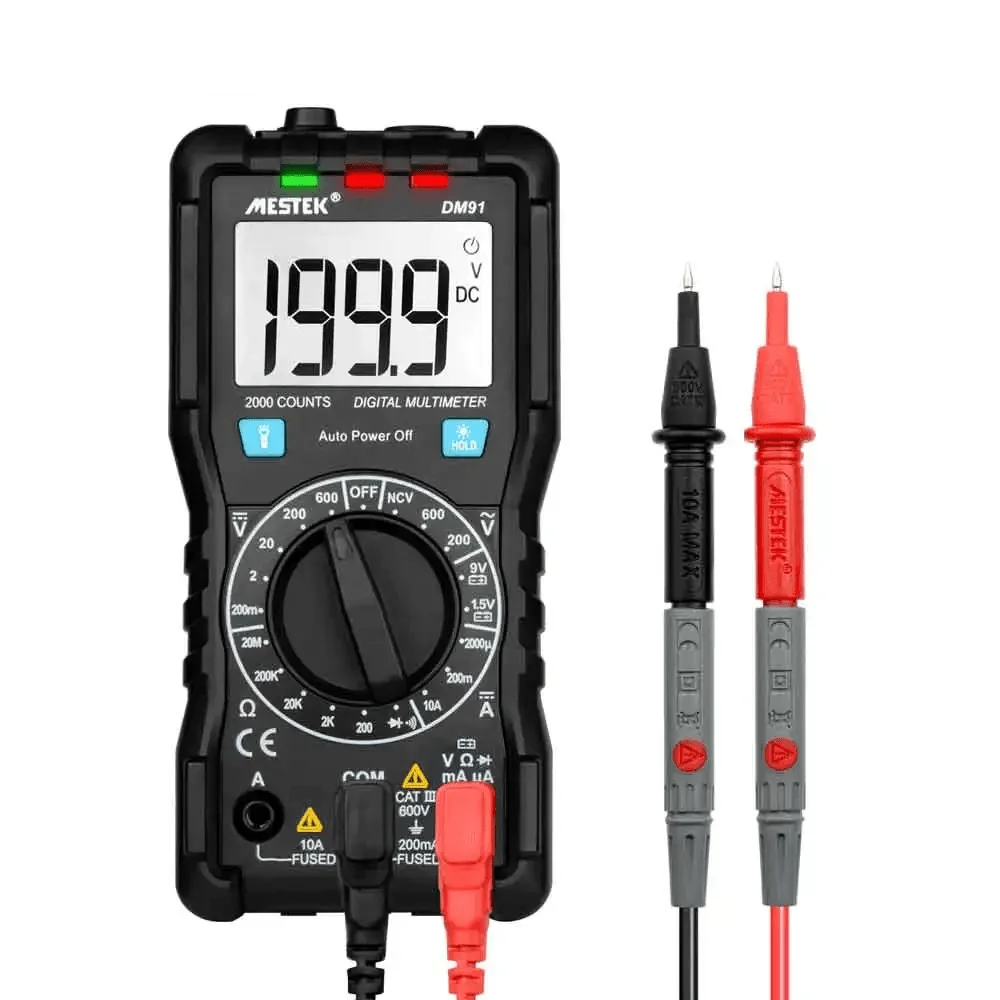

مولتی متر دیجیتال مستک مدل MESTEK DM91

معرفی و کاربرد مولتی متر دیجیتال مستک مدل MESTEK DM91:

مولتی متر دیجیتال مستک مدل MESTEK DM91 یک ابزار اندازه گیری چندکاره برای بررسی و عیب یابی عمومی مدارهای الکتریکی و الکترونیکی است. این دستگاه امکان اندازه گیری ولتاژ AC و DC تا 600 ولت، جریان DC تا 10 آمپر و مقاومت تا 20 مگااهم را فراهم می کند و به قابلیت هایی مانند تشخیص ولتاژ بدون تماس NCV، تست دیود، تست پیوستگی مدار و تست باتری های 1.5 و 9 ولت مجهز شده است. نمایشگر دارای نور پس زمینه، خاموشی خودکار و طراحی سبک و قابل حمل نیز استفاده از آن را در محیط های مختلف آسان تر می کند.

کاربردهای اصلی دستگاه

مولتی متر دیجیتال MESTEK DM91 برای اندازه گیری و بررسی پارامترهای مختلف الکتریکی در کارگاه ها، تعمیرات و پروژه های برق و الکترونیک کاربرد دارد. از مهم ترین کاربردهای این دستگاه می توان به موارد زیر اشاره کرد:

1. اندازه گیری ولتاژ AC و DC در مدارها و تجهیزات الکتریکی

2. بررسی جریان DC در مدارهای مختلف تا 10 آمپر

3. اندازه گیری مقاومت قطعات و مسیرهای الکتریکی

4. تست سلامت اولیه دیودها

5. بررسی پیوستگی سیم ها و مسیرهای مدار با تست Continuity

6. تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با استفاده از NCV

7. بررسی ولتاژ باتری های 1.5 و 9 ولت

8. عیب یابی عمومی تجهیزات الکتریکی و الکترونیکی

9. استفاده در کارگاه های تعمیراتی، پروژه های آموزشی و برق کاری های روزمره

MESTEK DM91 با ارائه مجموعه ای از قابلیت های اندازه گیری پرکاربرد در یک بدنه جمع وجور، گزینه ای مناسب برای برق کاران، تکنسین های تعمیرات، دانشجویان و علاقه مندان به برق و الکترونیک است که به یک مولتی متر کاربردی برای اندازه گیری های عمومی نیاز دارند.

ویژگی ها و مزایای مولتی متر دیجیتال مستک مدل MESTEK DM91:

• اندازه گیری ولتاژ AC و DC تا 600 ولت

مولتی متر MESTEK DM91 امکان اندازه گیری ولتاژ AC و DC را در رنج های مختلف فراهم می کند. این قابلیت برای بررسی منابع تغذیه، مدارهای الکتریکی، تجهیزات خانگی و بسیاری از سیستم های عمومی برق کاربرد دارد.

• اندازه گیری جریان DC تا 10 آمپر

این دستگاه قابلیت اندازه گیری جریان مستقیم را تا 10 آمپر دارد و برای بررسی جریان مصرفی مدارها و تجهیزات DC مناسب است. وجود چند رنج اندازه گیری، امکان انجام تست های مختلف را با دقت و کنترل بهتر فراهم می کند.

• اندازه گیری مقاومت تا 20 مگااهم

با استفاده از MESTEK DM91 می توان مقاومت الکتریکی را از 200 اهم تا 20 مگااهم اندازه گیری کرد. این قابلیت برای تست مقاومت ها، بررسی قطعات الکترونیکی و عیب یابی مسیرهای مدار کاربرد دارد.

• تشخیص ولتاژ بدون تماس (NCV)

قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC را بدون اتصال مستقیم پراب به سیم یا مدار فراهم می کند. این ویژگی برای بررسی سریع سیم ها و نقاط برق دار بسیار کاربردی است؛ البته برای اندازه گیری دقیق ولتاژ باید از پراب ها استفاده شود.

• تست دیود و پیوستگی مدار

DM91 به حالت تست دیود و Continuity مجهز است. با استفاده از این قابلیت ها می توان سلامت اولیه دیودها و پیوستگی مسیرهای الکتریکی را بررسی کرد و در صورت وجود اتصال، از هشدار صوتی دستگاه مطلع شد.

• قابلیت تست باتری های 1.5 و 9 ولت

امکان تست باتری های رایج 1.5 و 9 ولت، این مولتی متر را برای بررسی سریع وضعیت باتری ها کاربردی می کند و به کاربر اجازه می دهد افت ولتاژ باتری را بررسی کند.

• نمایشگر دیجیتال 2000 شمارش با نور پس زمینه

نمایشگر دیجیتال دستگاه مقدار اندازه گیری را به صورت واضح نمایش می دهد و نور پس زمینه، خواندن نتایج را در محیط های کم نور آسان تر می کند.

• خاموشی خودکار برای صرفه جویی در باتری

دستگاه پس از حدود 10 دقیقه عدم استفاده به صورت خودکار خاموش می شود. این قابلیت از روشن ماندن ناخواسته دستگاه جلوگیری کرده و به افزایش عمر باتری کمک می کند.

• طراحی سبک و قابل حمل

بدنه جمع وجور و طراحی مناسب MESTEK DM91 امکان حمل آسان آن را فراهم می کند. به همین دلیل می توان از آن در کارگاه، محیط تعمیرات، پروژه های برق و داخل جعبه ابزار استفاده کرد.

• تغذیه با دو باتری AAA

این مولتی متر با دو عدد باتری AAA کار می کند و به راحتی قابل تامین و تعویض است. این نوع تغذیه برای استفاده های روزمره و قابل حمل، گزینه ای کاربردی محسوب می شود.

کاربردها و افراد مناسب برای مولتی متر دیجیتال مستک مدل MESTEK DM91

مولتی متر دیجیتال MESTEK DM91 برای اندازه گیری و عیب یابی عمومی مدارها و تجهیزات الکتریکی و الکترونیکی کاربرد دارد. مهم ترین کاربردهای این دستگاه عبارت اند از:

• اندازه گیری ولتاژ AC و DC در مدارها و تجهیزات الکتریکی

• اندازه گیری جریان DC تا 10 آمپر

• تست مقاومت قطعات و مسیرهای الکتریکی تا 20 مگااهم

• بررسی سلامت اولیه دیودها

• تست پیوستگی سیم ها، کابل ها و مسیرهای مدار

• تشخیص اولیه وجود ولتاژ AC با قابلیت NCV

• تست و بررسی باتری های 1.5 و 9 ولت

• عیب یابی عمومی وسایل و مدارهای الکتریکی و الکترونیکی

• استفاده در پروژه های آموزشی و آزمایش های برق و الکترونیک

• انجام اندازه گیری های روزمره در محیط های کارگاهی و تعمیراتی

این دستگاه برای چه کسانی مناسب است؟

مولتی متر دیجیتال MESTEK DM91 برای افرادی مناسب است که به یک ابزار اندازه گیری قابل حمل با قابلیت های عمومی و پرکاربرد نیاز دارند، از جمله:

• برق کاران و تکنسین های برق برای بررسی ولتاژ، جریان و پیوستگی مدار
• تعمیرکاران تجهیزات الکتریکی و الکترونیکی برای عیب یابی اولیه قطعات و مدارها
• دانشجویان و هنرجویان برق و الکترونیک برای آموزش و انجام آزمایش های عملی
• تکنسین های خدمات و تعمیرات برای انجام اندازه گیری های روزمره در محل کار
• علاقه مندان به الکترونیک و پروژه های DIY برای تست قطعات و مدارهای ساده
• کاربران خانگی برای بررسی های عمومی مانند تست باتری و کنترل اولیه مدارهای الکتریکی

این مدل انتخاب مناسبی برای کاربرانی است که به قابلیت هایی مانند اندازه گیری ولتاژ و جریان DC، مقاومت، تست دیود، تست پیوستگی و تشخیص ولتاژ بدون تماس نیاز دارند و به دنبال یک مولتی متر جمع وجور برای کارهای عمومی و نیمه حرفه ای هستند.

مقایسه مولتی متر دیجیتال MESTEK DM91 با مدل های مشابه:

مولتی متر دیجیتال MESTEK DM91 در رده مولتی مترهای عمومی و کاربردی قرار می گیرد و برای کاربرانی طراحی شده است که به قابلیت های اصلی اندازه گیری مانند ولتاژ AC و DC تا 600 ولت، جریان DC تا 10 آمپر، مقاومت تا 20 مگااهم، تست دیود، تست پیوستگی و تشخیص ولتاژ بدون تماس NCV نیاز دارند. در مقایسه با مدل های پیشرفته تر مانند DM91A، این مدل امکانات تخصصی تری مانند True RMS، اندازه گیری جریان AC و نمایشگر 10000 شمارش را ندارد؛ بنابراین DM91 برای اندازه گیری های عمومی و روزمره انتخاب ساده تر و اقتصادی تری محسوب می شود. در مقابل، مدل هایی مانند DM95 از نظر امکانات اصلی بسیار نزدیک به DM91 هستند و تفاوت آن ها بیشتر به طراحی و مشخصات جزئی مدل مربوط می شود. بنابراین اگر هدف شما اندازه گیری های عمومی برق و الکترونیک، تست باتری، بررسی پیوستگی و تشخیص اولیه ولتاژ است، MESTEK DM91 گزینه مناسبی است؛ اما برای اندازه گیری های دقیق تر در سیگنال های غیرسینوسی و تست های تخصصی تر، مدل های مجهز به True RMS مانند DM91A انتخاب مناسب تری هستند.

راهنمای خرید مولتی متر دیجیتال؛ چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب یک مولتی متر مناسب، ابتدا باید نوع اندازه گیری ها و سطح کاری خود را مشخص کنید. اگر به دنبال دستگاهی برای اندازه گیری های عمومی برق و الکترونیک، تست ولتاژ، جریان DC، مقاومت، دیود، پیوستگی مدار و باتری هستید، مولتی متر دیجیتال MESTEK DM91 می تواند گزینه مناسبی باشد.

سطح ولتاژ موردنیاز را بررسی کنید

اگر قرار است با مدارها و تجهیزات برق خانگی و عمومی کار کنید، محدوده اندازه گیری تا 600 ولت DM91 نیاز بسیاری از کاربران را پوشش می دهد.

نوع جریان قابل اندازه گیری را در نظر بگیرید

MESTEK DM91 برای اندازه گیری جریان DC تا 10 آمپر مناسب است. اگر به اندازه گیری جریان AC یا اندازه گیری دقیق سیگنال های غیرسینوسی نیاز دارید، باید مدل های پیشرفته تر دارای قابلیت هایی مانند True RMS را انتخاب کنید.

به قابلیت های کاربردی توجه کنید

وجود NCV، تست دیود، تست پیوستگی، تست باتری و نور پس زمینه باعث می شود DM91 برای کارهای روزمره و عیب یابی عمومی کاربرد بیشتری نسبت به یک مولتی متر پایه داشته باشد.

رنج مقاومت موردنیاز را بررسی کنید

این مدل امکان اندازه گیری مقاومت تا 20 مگااهم را دارد و برای تست قطعات و مدارهای عمومی الکتریکی و الکترونیکی محدوده مناسبی ارائه می دهد.

دستگاه را متناسب با نوع کار انتخاب کنید

برای برق کاری عمومی، تعمیرات سبک، آموزش برق و الکترونیک و عیب یابی روزمره، MESTEK DM91 انتخاب مناسبی است. اما برای کارهای تخصصی تر مانند تعمیرات صنعتی پیشرفته، اندازه گیری سیگنال های پیچیده یا نیاز به قابلیت های تخصصی بیشتر، بهتر است مدل های حرفه ای تر را بررسی کنید.

آموزش استفاده از مولتی متر دیجیتال مستک مدل MESTEK DM91:

• مرحله اول: آماده سازی دستگاه و اتصال پراب ها

ابتدا از سالم بودن مولتی متر و پراب ها اطمینان حاصل کنید. دستگاه با دو عدد باتری AAA کار می کند. پراب مشکی را به ورودی COM و پراب قرمز را با توجه به نوع اندازه گیری در ورودی مناسب قرار دهید. پیش از هر تست، حالت اندازه گیری و رنج مناسب را انتخاب کنید.

• مرحله دوم: اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، سلکتور دستگاه را روی حالت DC Voltage قرار دهید. پراب مشکی را به قطب منفی و پراب قرمز را به قطب مثبت مدار یا منبع موردنظر متصل کنید. مقدار ولتاژ روی نمایشگر دستگاه نشان داده می شود.

مرحله سوم: اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، حالت AC Voltage را انتخاب کنید. سپس پراب ها را به دو نقطه موردنظر در مدار متصل کنید. برای اندازه گیری ولتاژهایی که مقدار آن ها مشخص نیست، بهتر است از رنج بالاتر شروع کنید.

• مرحله چهارم: اندازه گیری جریان DC

برای اندازه گیری جریان مستقیم، حالت جریان DC را انتخاب کرده و پراب قرمز را در ورودی مناسب جریان قرار دهید. مولتی متر باید به صورت سری در مسیر مدار قرار بگیرد. در صورت اندازه گیری جریان های بالاتر، از ورودی 10 آمپر و رنج مناسب استفاده کنید.

• مرحله پنجم: اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مدار را خاموش و بدون برق کنید. سپس حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. مقدار مقاومت از 200 اهم تا 20 مگااهم روی نمایشگر قابل مشاهده است.

• مرحله ششم: تست دیود و پیوستگی مدار

برای تست دیود، حالت مربوط به تست دیود را انتخاب کرده و پراب ها را به دو سر دیود متصل کنید. برای بررسی پیوستگی مدار، حالت Continuity را فعال کرده و دو نقطه موردنظر را با پراب ها بررسی کنید. در صورت وجود مسیر پیوسته، هشدار صوتی دستگاه فعال می شود.

• مرحله هفتم: استفاده از قابلیت NCV

برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم، حالت NCV را فعال کنید و قسمت تشخیص دستگاه را به سیم یا نقطه موردنظر نزدیک نمایید. این قابلیت برای تشخیص اولیه وجود برق کاربرد دارد و برای اندازه گیری دقیق ولتاژ باید از پراب ها استفاده شود.

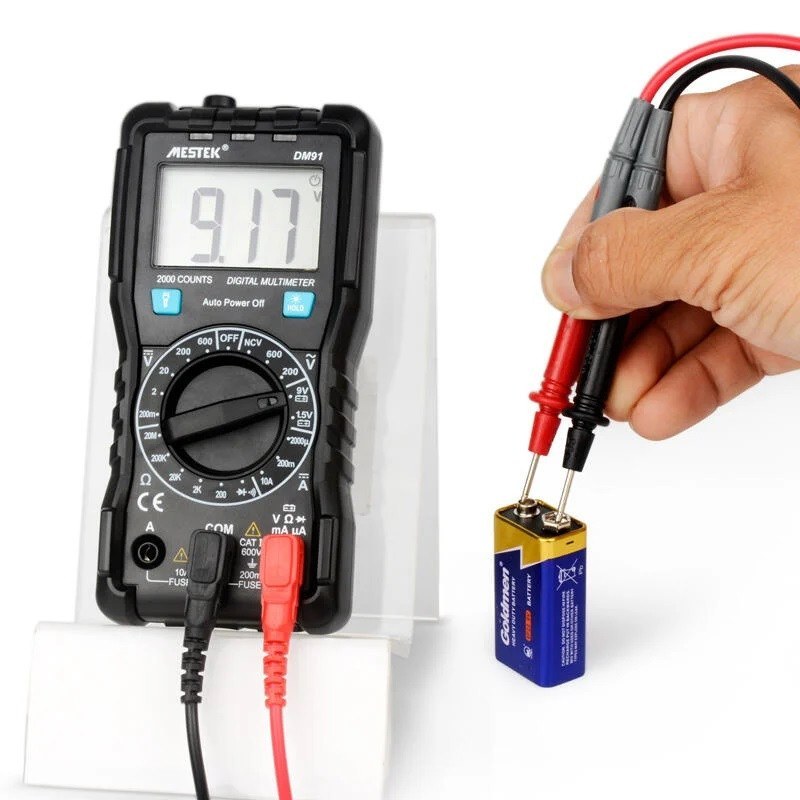

• مرحله هشتم: تست باتری های 1.5 و 9 ولت

برای بررسی باتری، حالت تست باتری را انتخاب کرده و پراب ها را با رعایت قطب مثبت و منفی به دو سر باتری متصل کنید. مقدار ولتاژ اندازه گیری شده روی نمایشگر ظاهر می شود.

نکته ایمنی

پیش از تغییر حالت اندازه گیری یا جابه جایی پراب ها، به خصوص هنگام کار با مدارهای برق دار، اتصال صحیح پراب ها و رنج انتخاب شده را بررسی کنید. هرگز برای اندازه گیری مقاومت، پیوستگی یا تست دیود، دستگاه را به مدار برق دار متصل نکنید و هنگام اندازه گیری جریان، از اتصال اشتباه مولتی متر به صورت موازی خودداری کنید.

اقلام همراه مولتی متر دیجیتال مستک مدل MESTEK DM91:

1. مولتی متر دیجیتال مستک مدل MESTEK DM91

2. یک جفت پراب اندازه گیری

3. دفترچه راهنما

سوالات متداول درباره مولتی متر دیجیتال مستک مدل MESTEK DM91
1. مولتی متر MESTEK DM91 چه کمیت هایی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری ولتاژ AC و DC، جریان DC و مقاومت را دارد و از تست دیود، تست پیوستگی مدار و تست باتری نیز پشتیبانی می کند.

2. حداکثر ولتاژ قابل اندازه گیری با MESTEK DM91 چقدر است؟

این مولتی متر می تواند ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را در رنج های مشخص اندازه گیری کند.

3. آیا این مولتی متر قابلیت تشخیص برق بدون تماس دارد؟

بله، MESTEK DM91 به قابلیت NCV مجهز است و می تواند وجود اولیه ولتاژ AC را بدون تماس مستقیم با سیم یا مدار تشخیص دهد.

4. آیا MESTEK DM91 برای تست باتری مناسب است؟

بله، این دستگاه قابلیت تست باتری های 1.5 ولت و 9 ولت را دارد و می توان از آن برای بررسی ولتاژ باتری ها استفاده کرد.

5. منبع تغذیه مولتی متر دیجیتال MESTEK DM91 چیست؟

این دستگاه با دو عدد باتری 1.5 ولتی AAA کار می کند. باتری ها طبق مشخصات محصول، داخل بسته بندی دستگاه قرار ندارند.
