LCR متر یونیتی مدل UNI-T UT612 (یکسال گارانتی تعویض تضمینی)

معرفی LCR متر UNI-T UT612:

LCR متر UNI-T UT612 یک دستگاه اندازه گیری تخصصی و حرفه ای برای بررسی دقیق مشخصات قطعات الکترونیکی پسیو است. این دستگاه برای اندازه گیری سه پارامتر اصلی اندوکتانس (L)، ظرفیت خازنی (C) و مقاومت (R) طراحی شده و علاوه بر نمایش مقدار اصلی قطعه، می تواند اطلاعات تکمیلی مهمی از رفتار الکتریکی آن را نیز در اختیار کاربر قرار دهد. به همین دلیل، UT612 نسبت به خازن سنج ها، مقاومت سنج ها و LCR مترهای ساده، امکانات گسترده تری برای تحلیل و ارزیابی قطعات الکترونیکی ارائه می دهد.

یکی از مهم ترین ویژگی های این دستگاه، محدوده اندازه گیری گسترده آن است. UNI-T UT612 قابلیت اندازه گیری اندوکتانس از 20 میکروهانری تا 2000 هانری، ظرفیت خازنی از 200 پیکوفاراد تا 20 میلی فاراد و مقاومت از 20 اهم تا 200 مگااهم را دارد. این محدوده گسترده باعث می شود بتوان از دستگاه برای بررسی انواع مختلف مقاومت ها، خازن ها، سلف ها و بسیاری از قطعات مورد استفاده در مدارهای الکترونیکی استفاده کرد.

UT612 تنها به اندازه گیری مقدار L، C و R محدود نمی شود. این دستگاه قابلیت بررسی پارامترهای مهمی مانند DCR، ESR، ضریب کیفیت یا Q، ضریب اتلاف یا D و زاویه فاز θ را نیز دارد. این قابلیت ها برای کاربرانی که نیاز به بررسی دقیق تر کیفیت و رفتار قطعات دارند اهمیت زیادی دارد؛ زیرا در بسیاری از مواقع ممکن است مقدار اصلی یک قطعه مناسب به نظر برسد، اما پارامترهایی مانند ESR یا ضریب اتلاف نشان دهنده وجود مشکل یا افت کیفیت در عملکرد واقعی آن باشند.

یکی دیگر از نقاط قوت مهم LCR متر یونیتی UT612، پشتیبانی از پنج فرکانس تست مختلف شامل 100 هرتز، 120 هرتز، 1 کیلوهرتز، 10 کیلوهرتز و 100 کیلوهرتز است. رفتار بسیاری از قطعات الکترونیکی، به خصوص خازن ها و سلف ها، در فرکانس های مختلف تغییر می کند؛ بنابراین انتخاب فرکانس تست مناسب می تواند اطلاعات دقیق تری درباره عملکرد واقعی قطعه ارائه دهد. وجود فرکانس تست تا 100 کیلوهرتز، UT612 را برای بررسی های تخصصی تر در آزمایشگاه ها، تعمیرات حرفه ای و کنترل کیفیت قطعات مناسب می کند.

این دستگاه از حالت اندازه گیری سری و موازی نیز پشتیبانی می کند. انتخاب حالت Series یا Parallel به نوع قطعه و شرایط اندازه گیری بستگی دارد و می تواند در دستیابی به نتیجه مناسب تر مؤثر باشد. قابلیت انتخاب این حالت ها، امکان بررسی دقیق تر قطعات و تطبیق روش اندازه گیری با ویژگی های الکتریکی آن ها را فراهم می کند.

نمایشگر بزرگ و دقیق 20000 شمارشی یکی دیگر از ویژگی های مهم UT612 است. این نمایشگر به نور پس زمینه مجهز شده و امکان مشاهده مقادیر اندازه گیری شده را در محیط های مختلف آسان تر می کند. همچنین وجود بارگراف آنالوگ 26 بخشی باعث می شود تغییرات سریع مقادیر به صورت تصویری نیز قابل مشاهده باشد؛ قابلیتی که در مقایسه قطعات و بررسی تغییرات پارامترها می تواند کاربردی باشد.

LCR متر UNI-T UT612 به قابلیت رنج خودکار مجهز است و می تواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند. این ویژگی علاوه بر افزایش سرعت کار، احتمال انتخاب اشتباه محدوده را کاهش می دهد. قابلیت های دیگری مانند Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر، حالت اندازه گیری نسبی، کالیبراسیون و تابع مقایسه نیز امکانات بیشتری برای انجام اندازه گیری های دقیق در اختیار کاربر قرار می دهند.

یکی از قابلیت های کاربردی و حرفه ای این مدل، امکان اتصال آن به کامپیوتر از طریق رابط USB است. با استفاده از این قابلیت می توان اطلاعات اندازه گیری شده را به کامپیوتر منتقل و برای ثبت، بررسی و تحلیل داده ها استفاده کرد. این ویژگی برای آزمایشگاه ها، واحدهای کنترل کیفیت، خطوط تولید و کاربرانی که نیاز به مستندسازی نتایج آزمایش دارند، اهمیت زیادی دارد. طبق مشخصات ارائه شده، امکان ثبت و انتقال تعداد زیادی از داده ها تا 60000 رکورد نیز فراهم شده است.

UT612 از یک باتری 9 ولتی 6F22 تغذیه می کند و همچنین قابلیت استفاده از USB برای تامین انرژی را دارد. طراحی قابل حمل دستگاه با وزن حدود 374 گرم باعث می شود بتوان از آن در محیط های مختلف کاری استفاده کرد. ابعاد مناسب، نمایشگر بزرگ و طراحی کلیدهای کنترلی دستگاه نیز استفاده از آن را برای کاربرانی که به صورت مداوم با تست و بررسی قطعات الکترونیکی سروکار دارند، آسان تر می کند.

در مجموع، LCR متر UNI-T UT612 یک ابزار اندازه گیری تخصصی برای افرادی است که به بررسی دقیق تر قطعات الکترونیکی نیاز دارند. ترکیب محدوده اندازه گیری وسیع L، C و R، پشتیبانی از فرکانس های مختلف تست، اندازه گیری پارامترهای پیشرفته مانند ESR و Q، قابلیت اندازه گیری سری و موازی، نمایشگر 20000 شمارشی و امکان اتصال به کامپیوتر، این مدل را به گزینه ای کاربردی برای مهندسان الکترونیک، تکنسین ها، تعمیرکاران برد، آزمایشگاه ها، مراکز تحقیقاتی، واحدهای کنترل کیفیت و خطوط تولید تجهیزات الکترونیکی تبدیل کرده است.

ویژگی ها و مزایای LCR متر UNI-T UT612

• اندازه گیری دقیق اندوکتانس، ظرفیت خازنی و مقاومت

مهم ترین قابلیت UNI-T UT612، اندازه گیری سه پارامتر اصلی قطعات پسیو یعنی اندوکتانس (L)، ظرفیت خازنی (C) و مقاومت (R) است. این دستگاه می تواند اندوکتانس را تا 2000 هانری، ظرفیت خازنی را تا 20 میلی فاراد و مقاومت را تا 200 مگااهم اندازه گیری کند. این محدوده گسترده باعث می شود دستگاه برای بررسی انواع مختلف سلف ها، خازن ها و مقاومت ها در کاربردهای تعمیراتی، آزمایشگاهی و صنعتی مناسب باشد.

• اندازه گیری پارامترهای پیشرفته قطعات

UT612 تنها مقدار اصلی L، C و R را نمایش نمی دهد و می تواند پارامترهای مهم دیگری مانند ESR، DCR، ضریب کیفیت Q، ضریب اتلاف D و زاویه فاز θ را نیز اندازه گیری کند. این قابلیت به کاربر کمک می کند وضعیت و رفتار واقعی قطعه را با جزئیات بیشتری بررسی کند و تنها به مقدار اسمی آن اکتفا نکند.

• پشتیبانی از 5 فرکانس تست

این LCR متر از پنج فرکانس تست 100 هرتز، 120 هرتز، 1 کیلوهرتز، 10 کیلوهرتز و 100 کیلوهرتز پشتیبانی می کند. انتخاب فرکانس مناسب اهمیت زیادی دارد، زیرا رفتار الکتریکی برخی خازن ها و سلف ها در فرکانس های مختلف متفاوت است. این ویژگی امکان بررسی تخصصی تر قطعات را در شرایط گوناگون فراهم می کند.

• قابلیت اندازه گیری سری و موازی

UNI-T UT612 از حالت های اندازه گیری Series و Parallel پشتیبانی می کند. این قابلیت به کاربر اجازه می دهد روش اندازه گیری مناسب تری را با توجه به نوع قطعه و شرایط آزمایش انتخاب کند و نتایج دقیق تری به دست آورد.

• نمایشگر دقیق 20000 شمارشی

نمایشگر اصلی دستگاه دارای 20000 شمارش است و اطلاعات اندازه گیری شده را با وضوح مناسبی نمایش می دهد. وجود رزولوشن 0.001 برای پارامترهای D و Q نیز به بررسی دقیق تر مشخصات قطعات کمک می کند.

• نور پس زمینه و بارگراف آنالوگ

نمایشگر دستگاه به نور پس زمینه مجهز شده و امکان استفاده راحت تر در محیط های کم نور را فراهم می کند. همچنین وجود بارگراف آنالوگ 26 بخشی باعث می شود تغییرات سریع مقادیر به صورت تصویری نیز قابل مشاهده باشد.

• رنج خودکار و اندازه گیری خودکار LCR

قابلیت Auto Range باعث می شود دستگاه بتواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند. این ویژگی سرعت کار را افزایش داده و احتمال انتخاب اشتباه رنج را کاهش می دهد. قابلیت اندازه گیری و بررسی خودکار LCR نیز استفاده از دستگاه را برای تست قطعات مختلف ساده تر می کند.

• قابلیت Data Hold و اندازه گیری نسبی

قابلیت Data Hold مقدار اندازه گیری شده را روی نمایشگر ثابت نگه می دارد و برای شرایطی که مشاهده مداوم نمایشگر دشوار است، کاربرد دارد. همچنین حالت Relative برای مقایسه مقادیر و بررسی اختلاف بین اندازه گیری ها مفید است.

• قابلیت مقایسه و کالیبراسیون

UT612 دارای قابلیت Compare برای مقایسه نتایج اندازه گیری و همچنین امکانات کالیبراسیون است. این ویژگی ها در آزمایشگاه ها، کنترل کیفیت قطعات و بررسی تعداد زیادی از قطعات الکترونیکی کاربرد بیشتری دارند.

• اتصال USB به کامپیوتر

یکی از مزایای مهم این دستگاه، وجود رابط USB برای اتصال به کامپیوتر است. با استفاده از این قابلیت می توان اطلاعات اندازه گیری شده را منتقل، ذخیره و بررسی کرد. طبق مشخصات دستگاه، امکان ثبت و انتقال داده ها تا 60000 رکورد نیز فراهم شده است که برای مستندسازی آزمایش ها و کنترل کیفیت بسیار کاربردی است.

• مناسب برای اندازه گیری های تخصصی

ترکیب قابلیت های اندازه گیری L، C و R، پارامترهای پیشرفته مانند ESR و Q، فرکانس تست تا 100 کیلوهرتز، حالت سری و موازی و اتصال به کامپیوتر، UNI-T UT612 را به گزینه ای مناسب برای مهندسان الکترونیک، تعمیرکاران برد، تکنسین های فنی، آزمایشگاه ها، مراکز تحقیقاتی و واحدهای کنترل کیفیت تبدیل می کند.

• طراحی قابل حمل و استفاده آسان

با وجود امکانات تخصصی، UT612 طراحی قابل حملی دارد و با وزن حدود 374 گرم می تواند در محیط های مختلف کاری مورد استفاده قرار گیرد. نمایشگر بزرگ، کلیدهای کنترلی مناسب، تغذیه با باتری 9 ولتی و قابلیت استفاده از USB، استفاده از دستگاه را برای کارهای آزمایشگاهی و فنی آسان تر می کند.

کاربردها و مناسب برای چه کسانی است؟

LCR متر UNI-T UT612 یک ابزار تخصصی برای اندازه گیری و تحلیل مشخصات قطعات الکترونیکی است و کاربرد آن تنها به اندازه گیری ساده مقاومت، خازن و سلف محدود نمی شود. این دستگاه با قابلیت اندازه گیری اندوکتانس، ظرفیت خازنی، مقاومت، ESR، DCR، ضریب کیفیت Q، ضریب اتلاف D و زاویه فاز، امکان بررسی دقیق تر وضعیت قطعات پسیو را فراهم می کند. همچنین پشتیبانی از فرکانس های تست مختلف تا 100 کیلوهرتز و قابلیت اندازه گیری در حالت سری و موازی باعث شده است UT612 برای کاربردهای حرفه ای تر در تعمیرات، آزمایشگاه، تحقیق و کنترل کیفیت مناسب باشد.

• تعمیر و عیب یابی بردهای الکترونیکی

یکی از مهم ترین کاربردهای UNI-T UT612، استفاده در تعمیر و عیب یابی بردهای الکترونیکی است. تعمیرکاران می توانند با کمک این دستگاه مقدار مقاومت، ظرفیت خازنی و اندوکتانس قطعات را بررسی کنند. در بسیاری از مدارهای الکترونیکی، خرابی یک قطعه تنها با بررسی مقدار اسمی آن مشخص نمی شود و نیاز به بررسی دقیق تر پارامترهای الکتریکی وجود دارد.

برای مثال، ممکن است یک خازن از نظر ظرفیت مقدار قابل قبولی داشته باشد، اما مقدار ESR آن افزایش پیدا کرده باشد و عملکرد مدار را دچار مشکل کند. قابلیت اندازه گیری پارامترهای تکمیلی در UT612 به تعمیرکار کمک می کند وضعیت قطعه را با جزئیات بیشتری بررسی کند.

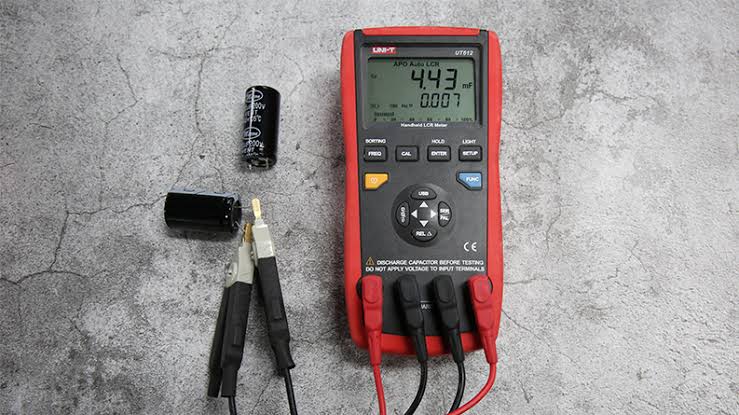

• تست و بررسی خازن ها

UT612 برای بررسی انواع خازن ها کاربرد زیادی دارد. این دستگاه ظرفیت خازنی را از 200 پیکوفاراد تا 20 میلی فاراد اندازه گیری می کند و امکان انتخاب فرکانس های مختلف تست نیز باعث می شود رفتار برخی خازن ها در شرایط مختلف بهتر بررسی شود.

علاوه بر ظرفیت، امکان بررسی پارامترهایی مانند ESR و ضریب اتلاف D نیز برای ارزیابی کیفیت خازن ها مفید است. به همین دلیل این دستگاه می تواند در تعمیر منابع تغذیه، بردهای الکترونیکی، تجهیزات صنعتی و سایر مدارهایی که از خازن های مختلف استفاده می کنند، کاربرد داشته باشد.

• بررسی سلف ها و قطعات القایی

قابلیت اندازه گیری اندوکتانس از 20 میکروهانری تا 2000 هانری باعث می شود UT612 برای بررسی انواع سلف ها و قطعات القایی نیز مناسب باشد. سلف ها در منابع تغذیه، مدارهای فیلتر، تجهیزات الکترونیکی و بسیاری از سیستم های الکتریکی مورد استفاده قرار می گیرند و اندازه گیری دقیق مقدار آن ها می تواند در بررسی عملکرد مدار اهمیت داشته باشد.

پشتیبانی از فرکانس های مختلف تست به کاربر اجازه می دهد رفتار قطعات القایی را در شرایط متفاوت بررسی کند و اطلاعات بیشتری درباره مشخصات الکتریکی آن ها به دست آورد.

• اندازه گیری و بررسی مقاومت ها

LCR متر UNI-T UT612 قابلیت اندازه گیری مقاومت را از 20 اهم تا 200 مگااهم دارد. این ویژگی برای بررسی انواع مقاومت ها، مسیرهای مدار و برخی قطعات الکترونیکی کاربردی است.

وجود قابلیت اندازه گیری دقیق و رنج خودکار باعث می شود کاربر بتواند مقاومت قطعات مختلف را با سرعت بیشتری بررسی کند. این موضوع در تعمیرات برد، آزمایشگاه های الکترونیک و کنترل کیفیت قطعات اهمیت زیادی دارد.

• آزمایشگاه های الکترونیک

UT612 گزینه ای مناسب برای استفاده در آزمایشگاه های الکترونیک است. دانشجویان، پژوهشگران و تکنسین های آزمایشگاه می توانند از این دستگاه برای انجام آزمایش های مختلف روی قطعات پسیو استفاده کنند.

قابلیت انتخاب فرکانس تست، اندازه گیری پارامترهای پیشرفته و پشتیبانی از حالت های سری و موازی باعث می شود این دستگاه نسبت به ابزارهای اندازه گیری ساده، امکانات بیشتری برای انجام بررسی های تخصصی ارائه دهد.

• کنترل کیفیت قطعات الکترونیکی

در واحدهای کنترل کیفیت، بررسی مشخصات واقعی قطعات اهمیت زیادی دارد. UT612 با قابلیت اندازه گیری پارامترهای مختلف می تواند برای مقایسه قطعات، بررسی مشخصات نمونه ها و کنترل کیفیت برخی قطعات الکترونیکی مورد استفاده قرار گیرد.

قابلیت Compare و امکان اتصال دستگاه به کامپیوتر از طریق USB نیز می تواند فرآیند ثبت و بررسی نتایج را ساده تر کند. این ویژگی برای محیط هایی که تعداد زیادی قطعه باید بررسی و نتایج آن ها ثبت شوند، کاربردی است.

• خطوط تولید و مونتاژ تجهیزات الکترونیکی

در محیط های تولید و مونتاژ تجهیزات الکترونیکی، بررسی سریع مشخصات قطعات می تواند اهمیت زیادی داشته باشد. UNI-T UT612 با قابلیت اندازه گیری خودکار LCR و انتخاب خودکار رنج، می تواند برای انجام تست های مختلف روی قطعات مورد استفاده قرار گیرد.

همچنین قابلیت اتصال USB و امکان انتقال داده به کامپیوتر برای ثبت نتایج، مستندسازی و بررسی اطلاعات در برخی فرآیندهای تولید و کنترل کیفیت کاربرد دارد.

• مراکز تحقیقاتی و پروژه های پژوهشی

برای پروژه هایی که نیاز به بررسی دقیق مشخصات قطعات الکترونیکی دارند، UT612 می تواند ابزار مناسبی باشد. اندازه گیری پارامترهایی مانند Q، D، ESR، DCR و زاویه فاز در کنار L، C و R، اطلاعات بیشتری درباره رفتار قطعه در اختیار پژوهشگر قرار می دهد.

پشتیبانی از پنج فرکانس تست نیز امکان انجام بررسی های متنوع تر را فراهم می کند و باعث می شود کاربر بتواند رفتار قطعات را در شرایط مختلف اندازه گیری بررسی کند.

• آموزش الکترونیک و دانشگاه ها

این دستگاه برای دانشجویان رشته برق و الکترونیک، هنرجویان فنی و مراکز آموزشی نیز کاربرد دارد. دانشجویان می توانند علاوه بر یادگیری نحوه اندازه گیری مقاومت، خازن و سلف، با مفاهیم مهمی مانند ESR، ضریب کیفیت، ضریب اتلاف، امپدانس و زاویه فاز نیز به صورت عملی آشنا شوند.

وجود امکانات مختلف در یک دستگاه، UT612 را به گزینه ای مناسب برای آموزش عملی و انجام آزمایش های تخصصی تر تبدیل می کند.

• تعمیر منابع تغذیه و تجهیزات الکترونیکی

منابع تغذیه و تجهیزات الکترونیکی معمولاً از خازن ها، سلف ها و مقاومت های مختلف تشکیل شده اند. خرابی این قطعات می تواند باعث ایجاد مشکلات مختلف در عملکرد دستگاه شود.

با استفاده از UNI-T UT612 می توان مشخصات قطعات مشکوک را بررسی کرد و اطلاعات بیشتری درباره وضعیت آن ها به دست آورد. قابلیت اندازه گیری ESR برای بررسی برخی خازن ها و قابلیت اندازه گیری اندوکتانس برای بررسی قطعات القایی، در تعمیرات تخصصی تجهیزات الکترونیکی مفید است.

مناسب برای چه کسانی است؟

1. LCR متر UNI-T UT612 برای طیف گسترده ای از کاربران حرفه ای و نیمه حرفه ای طراحی شده است. این دستگاه به خصوص برای افرادی مناسب است که به اندازه گیری ساده L، C و R اکتفا نمی کنند و نیاز دارند پارامترهای دقیق تر قطعات را نیز بررسی کنند.

2. مهندسان الکترونیک می توانند از UT612 برای طراحی، آزمایش و بررسی مشخصات قطعات مختلف استفاده کنند. قابلیت انتخاب فرکانس تست و اندازه گیری پارامترهای پیشرفته، این دستگاه را برای بررسی های فنی و تخصصی کاربردی می کند.

3. تعمیرکاران بردهای الکترونیکی و تجهیزات تخصصی نیز می توانند از این مدل برای بررسی خازن ها، سلف ها، مقاومت ها و ارزیابی برخی پارامترهای مهم قطعات استفاده کنند.

4. این دستگاه همچنین برای تکنسین های آزمایشگاه، کارشناسان کنترل کیفیت، پژوهشگران، مراکز تحقیقاتی و واحدهای تولید تجهیزات الکترونیکی گزینه ای مناسب محسوب می شود؛ زیرا قابلیت ثبت و انتقال داده ها از طریق USB، استفاده از دستگاه را برای مستندسازی و بررسی تعداد بیشتری از نتایج آسان تر می کند.

5. دانشجویان و اساتید رشته برق و الکترونیک نیز می توانند از UT612 در محیط های آموزشی و آزمایشگاهی استفاده کنند. امکانات گسترده دستگاه باعث می شود برای آموزش عملی مفاهیم مربوط به مقاومت، خازن، سلف و پارامترهای مرتبط با آن ها کاربرد داشته باشد.

6. در مجموع، اگر به یک LCR متر با محدوده اندازه گیری گسترده، فرکانس تست تا 100 کیلوهرتز، قابلیت اندازه گیری پارامترهای پیشرفته، حالت سری و موازی، نمایشگر 20000 شمارشی و امکان اتصال به کامپیوتر نیاز دارید، UNI-T UT612 می تواند انتخابی مناسب برای کاربردهای تعمیراتی، آزمایشگاهی، تحقیقاتی و کنترل کیفیت باشد.

مقایسه LCR متر UNI-T UT612 با مدل های مشابه:

• LCR متر UNI-T UT612 در مقایسه با مدل های پایه تر سری UT600، ابزار تخصصی تری برای تحلیل قطعات الکترونیکی محسوب می شود. مدل هایی مانند UT601 و UT602 بیشتر برای اندازه گیری های عمومی و بررسی سریع قطعات مناسب هستند، در حالی که UT612 علاوه بر اندازه گیری پارامترهای اصلی، امکان تحلیل ویژگی های تکمیلی قطعات را نیز فراهم می کند. بنابراین اگر هدف شما صرفاً بررسی مقدار مقاومت یا ظرفیت خازن است، مدل های ساده تر می توانند نیازتان را برطرف کنند؛ اما برای تحلیل دقیق تر قطعات، UT612 انتخاب مناسب تری است.

• در مقایسه با UNI-T UT611، مدل UT612 امکانات کامل تری برای اندازه گیری و تحلیل ارائه می دهد. تفاوت اصلی در این بخش، نمایشگر دقیق تر، محدوده های گسترده تر و امکاناتی مانند ثبت اطلاعات از طریق USB است. این ویژگی ها باعث می شوند UT612 بیشتر برای کاربرانی مناسب باشد که علاوه بر تست قطعات، به ثبت نتایج و بررسی داده ها در کامپیوتر نیز نیاز دارند.

• در مقابل، مدل های حرفه ای تر و جدیدتر مانند سری UT622 برای کاربرانی طراحی شده اند که دقت و امکانات آزمایشگاهی بالاتری می خواهند. بنابراین UT612 را می توان گزینه ای متعادل بین LCR مترهای پایه و تجهیزات آزمایشگاهی پیشرفته دانست؛ دستگاهی که امکانات تخصصی مناسبی دارد، اما برای بسیاری از تعمیرات و آزمایش های الکترونیکی همچنان قابل حمل و کاربردی است.

• در مجموع، اگر سادگی و تست های پایه اولویت شماست، مدل های اقتصادی تر سری UT600 انتخاب منطقی تری هستند. اگر به تحلیل دقیق تر قطعات، پارامترهای تکمیلی، فرکانس های تست متنوع و ثبت داده ها نیاز دارید، UT612 گزینه مناسب تری است. برای آزمایشگاه ها و کاربردهای بسیار دقیق نیز بهتر است مدل های بالاتر مانند سری UT622 بررسی شوند.

راهنمای خرید LCR متر / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب LCR متر، ابتدا مشخص کنید که بیشتر با مقاومت، خازن، سلف یا هر سه نوع قطعه سروکار دارید. اگر فقط به اندازه گیری مقاومت و ظرفیت خازنی برای تعمیرات عمومی نیاز دارید، مدل های ساده تر می توانند انتخاب اقتصادی تری باشند. اما اگر اندازه گیری اندوکتانس و بررسی رفتار قطعات در شرایط مختلف برایتان اهمیت دارد، بهتر است سراغ LCR مترهای تخصصی تر مانند UNI-T UT612 بروید.

• محدوده اندازه گیری را بر اساس قطعات خود انتخاب کنید

یکی از مهم ترین معیارها، محدوده اندازه گیری است. UT612 از 20 میکروهانری تا 2000 هانری برای اندوکتانس، 200 پیکوفاراد تا 20 میلی فاراد برای ظرفیت و 20 اهم تا 200 مگااهم برای مقاومت را پوشش می دهد. بنابراین پیش از خرید، بیشترین و کمترین مقادیری را که معمولاً در پروژه هایتان اندازه گیری می کنید مشخص کنید و دستگاهی را انتخاب کنید که این محدوده را با فاصله مناسب پوشش دهد.

• اگر تحلیل قطعات مهم است، به پارامترهای اندازه گیری توجه کنید

برای تعمیرات تخصصی برد، طراحی مدار یا کنترل کیفیت، فقط نمایش مقدار L، C و R همیشه کافی نیست. UT612 امکان بررسی پارامترهایی مانند DCR، Q، D و زاویه فاز را دارد و طبق دیتاشیت سری UT610، پارامتر ESR نیز پشتیبانی می شود. همچنین دستگاه از اندازه گیری سری و موازی بهره می برد؛ بنابراین برای تحلیل دقیق تر رفتار قطعات، امکانات بیشتری نسبت به LCR مترهای پایه در اختیار کاربر قرار می دهد.

• فرکانس تست را متناسب با نوع کاربرد انتخاب کنید

اگر فقط اندازه گیری های عمومی انجام می دهید، تعداد فرکانس های تست ممکن است اهمیت زیادی نداشته باشد. اما برای بررسی دقیق تر قطعات در شرایط کاری متفاوت، انتخاب فرکانس اهمیت بیشتری پیدا می کند. UT612 دارای پنج فرکانس تست 100Hz، 120Hz، 1kHz، 10kHz و 100kHz است و می تواند برای مقایسه رفتار قطعات در فرکانس های مختلف گزینه مناسب تری باشد.

• دقت و وضوح نمایشگر را بررسی کنید

در اندازه گیری قطعات الکترونیکی، مخصوصاً مقاومت ها و خازن های با مقدار پایین، وضوح نمایش و دقت دستگاه اهمیت زیادی دارد. UT612 دارای نمایشگر 19999 شمارشی است و دقت اندازه گیری آن برای مقاومت ±(0.3%+5) و برای ظرفیت و اندوکتانس ±(0.5%+5) اعلام شده است. اگر اندازه گیری های شما حساس تر هستند، بهتر است این مشخصات را با دقت موردنیاز پروژه مقایسه کنید.

• برای ثبت نتایج، قابلیت اتصال به کامپیوتر مهم است

اگر در کنترل کیفیت، آزمایشگاه یا پروژه های تعمیراتی نیاز دارید نتایج را ذخیره و بررسی کنید، وجود رابط ارتباطی می تواند تفاوت مهمی ایجاد کند. UT612 از USB پشتیبانی می کند و امکان ثبت تا 60000 داده روی کامپیوتر را دارد. در چنین کاربردهایی، این قابلیت می تواند نسبت به LCR مترهای فاقد ارتباط با کامپیوتر مزیت مهمی باشد.

• برای تعمیرات معمول یا کار آزمایشگاهی انتخاب کنید

اگر استفاده شما بیشتر شامل تست های ساده و روزمره قطعات است، پرداخت هزینه برای امکانات تخصصی ممکن است ضروری نباشد. اما برای تعمیرات تخصصی الکترونیک، کنترل کیفیت قطعات، بررسی قطعات در فرکانس های مختلف و ثبت نتایج اندازه گیری، امکانات UT612 کاربرد بیشتری پیدا می کنند. خود UNI-T نیز سری UT610 را برای کاربردهایی مانند تولید، بازرسی قطعات و تعمیرات الکترونیکی معرفی کرده است.

"جمع بندی انتخاب"

اگر یک LCR متر ساده برای اندازه گیری های پایه می خواهید، مدل های اقتصادی تر می توانند کافی باشند. اگر به اندازه گیری هم زمان L/C/R، محدوده گسترده، فرکانس های تست متنوع، تحلیل پارامترهای تکمیلی و انتقال داده به کامپیوتر نیاز دارید، UNI-T UT612 انتخاب کامل تری است. برای کاربردهای آزمایشگاهی با نیاز به دقت و وضوح بالاتر نیز بهتر است قبل از خرید مدل های حرفه ای تر سری UT622 را بررسی کنید.

آموزش استفاده از LCR متر UNI-T UT612

مرحله اول: روشن کردن و آماده سازی

باتری 9 ولت 6F22 را نصب کرده و دستگاه را روشن کنید. سپس پراب ها، گیره SMD و سوکت تست را از نظر سلامت بررسی کرده و ابزار مناسب را برای قطعه موردنظر انتخاب کنید.

مرحله دوم: اتصال قطعه

قطعه را ترجیحاً از مدار جدا کنید و آن را به ورودی مناسب متصل کنید. اتصال باید محکم و بدون تماس اضافی باشد تا مقاومت سیم ها و اتصالات روی نتیجه تاثیر کمتری داشته باشد.

مرحله سوم: انتخاب حالت اندازه گیری

با توجه به نوع قطعه، حالت L، C یا R را انتخاب کنید. در حالت Auto Range دستگاه محدوده مناسب را انتخاب می کند و قابلیت شناسایی خودکار LCR نیز روند تست را ساده تر می کند.

مرحله چهارم: تنظیم فرکانس و روش تست

در صورت نیاز، فرکانس تست را متناسب با کاربرد انتخاب کنید. UT612 امکان تست در فرکانس های 100Hz، 120Hz، 1kHz، 10kHz و 100kHz را دارد. همچنین می توانید در کاربردهای موردنیاز، حالت Series یا Parallel را انتخاب کنید.

مرحله پنجم: مشاهده و ثبت نتیجه

پس از پایدار شدن مقدار، پارامترهای نمایش داده شده را بررسی کنید. قابلیت Data Hold برای ثابت نگه داشتن عدد و حالت Relative برای مقایسه با مقدار مرجع کاربرد دارد.

مرحله ششم: انتقال اطلاعات به کامپیوتر

برای ثبت و بررسی نتایج، دستگاه را با کابل USB به کامپیوتر متصل کنید. پس از فعال کردن ارتباط USB، نرم افزار مربوطه امکان مشاهده و ثبت داده های اندازه گیری را فراهم می کند.

"نکته ایمنی"

مقاومت، خازن و سلف را روی مدار برق دار اندازه گیری نکنید. پیش از تست خازن، از تخلیه کامل آن مطمئن شوید و هنگام اتصال قطعات، محدوده و حالت مناسب دستگاه را انتخاب کنید.

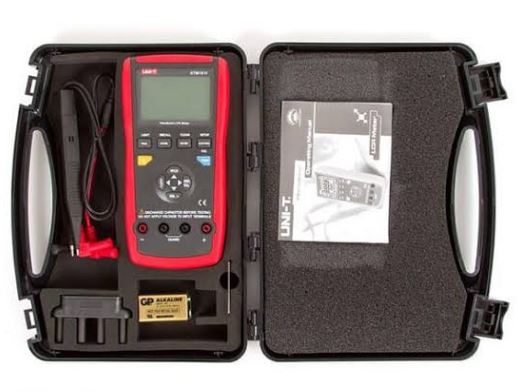

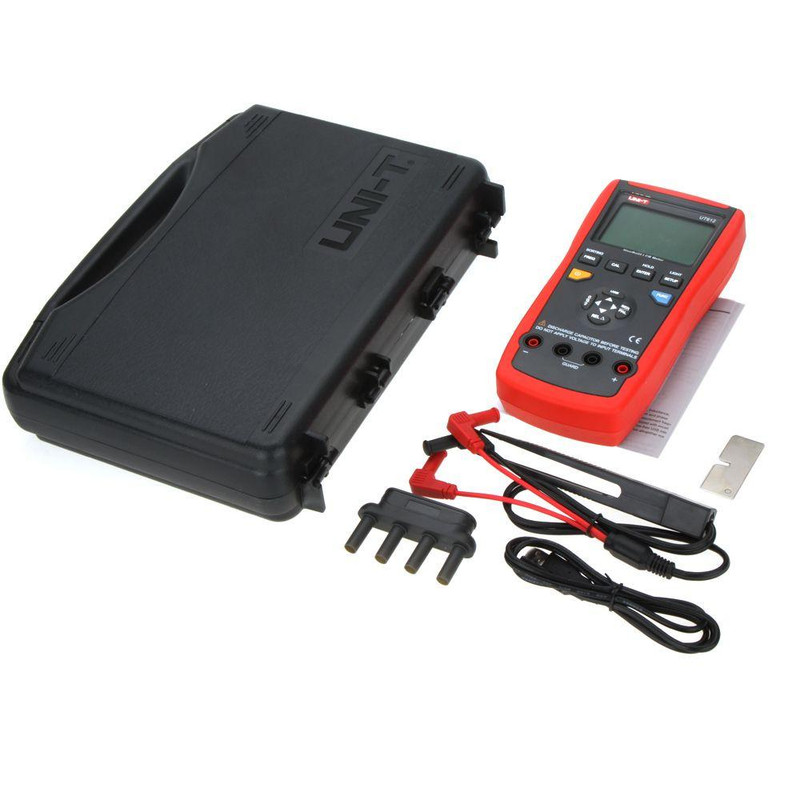

اقلام همراه LCR متر UNI-T UT612:

• دستگاه LCR متر UNI-T UT612

• یک عدد باتری 9 ولت 6F22

• گیره تست SMD برای اندازه گیری قطعات نصب سطحی

• کابل رابط USB برای انتقال اطلاعات به کامپیوتر

• سوکت چندمنظوره تست برای اتصال و اندازه گیری قطعات

• نرم افزار کامپیوتری برای ثبت و بررسی داده های اندازه گیری

• دفترچه راهنمای کاربر به زبان انگلیسی

سوالات متداول درباره LCR متر UNI-T UT612

1. LCR متر UNI-T UT612 چه قطعاتی را اندازه گیری می کند؟

این دستگاه برای اندازه گیری مقاومت، ظرفیت خازنی و اندوکتانس طراحی شده و امکان بررسی پارامترهای تکمیلی قطعات را نیز فراهم می کند.

2. آیا می توان فرکانس تست را در UNI-T UT612 تغییر داد؟

بله. UT612 امکان انتخاب پنج فرکانس تست 100Hz، 120Hz، 1kHz، 10kHz و 100kHz را دارد و می توان بر اساس نوع قطعه و کاربرد، فرکانس مناسب را انتخاب کرد.

3. آیا UT612 قابلیت اتصال به کامپیوتر دارد؟

بله. دستگاه از USB پشتیبانی می کند و امکان انتقال اطلاعات و ثبت داده های اندازه گیری روی کامپیوتر را فراهم می کند.

4. آیا UNI-T UT612 برای تست قطعات SMD مناسب است؟

بله. همراه دستگاه گیره تست SMD ارائه می شود که اتصال به قطعات نصب سطحی و اندازه گیری آن ها را ساده تر می کند.

5. آیا UT612 امکان کالیبراسیون دارد؟

بله. UT612 دارای قابلیت کالیبراسیون و جبران سازی مدار باز و اتصال کوتاه است که می تواند اثر تجهیزات و سیم های تست را کاهش داده و به بهبود دقت اندازه گیری کمک کند.
