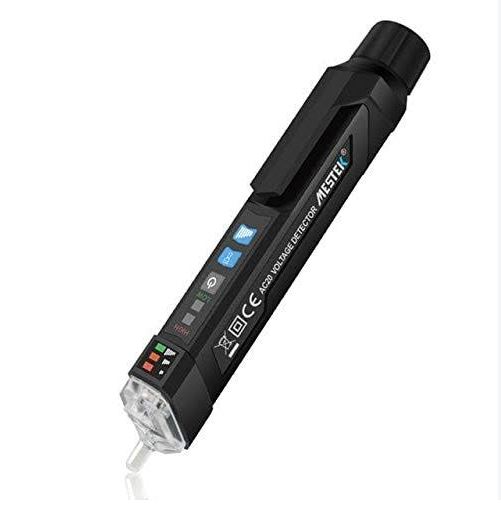

فازمتر القایی مستک مدل MESTEK AC20

معرفی فازمتر القایی MESTEK AC20:

1. فازمتر القایی MESTEK AC20 یک تستر ولتاژ AC غیرتماسی و دو رنج است که برای تشخیص سریع وجود ولتاژ در سیم ها، کابل ها، پریزها و بخش های مختلف مدارهای الکتریکی طراحی شده است. این دستگاه با استفاده از روش تشخیص ولتاژ بدون تماس (NCV)، وجود میدان الکتریکی ناشی از ولتاژ AC را شناسایی می کند و بدون نیاز به اتصال مستقیم پراب به هادی، نتیجه تشخیص را از طریق هشدار صوتی و نوری به کاربر اعلام می کند. به همین دلیل AC20 می تواند برای بررسی های اولیه برق کاری، عیب یابی مدار و شناسایی سیم دارای ولتاژ، ابزار کاربردی و سریعی باشد.

2. یکی از مهم ترین ویژگی های MESTEK AC20، برخورداری از دو محدوده تشخیص ولتاژ AC از ۱۲ تا ۱۰۰۰ ولت و ۴۸ تا ۱۰۰۰ ولت است. رنج ۱۲ تا ۱۰۰۰ ولت حساسیت بیشتری برای شناسایی ولتاژهای پایین تر دارد، در حالی که محدوده ۴۸ تا ۱۰۰۰ ولت برای تشخیص عمومی خطوط برق و کاهش احتمال تحریک ناشی از میدان های الکتریکی ضعیف یا مزاحم مناسب تر است. بنابراین کاربر می تواند با توجه به شرایط محیط و نوع کاری که انجام می دهد، حساسیت مناسب را انتخاب کند.

3. سیستم هشدار AC20 از ترکیب سیگنال صوتی و نشانگرهای LED استفاده می کند. هنگام شناسایی ولتاژ، دستگاه با تغییر وضعیت چراغ ها و صدای هشدار، وجود سیگنال AC را اعلام می کند. همچنین MESTEK برای این مدل سیستم نمایش حساسیت در نظر گرفته است که می تواند وضعیت سیگنال شناسایی شده را در سطوح مختلف نشان دهد. در نتیجه، کاربر هنگام نزدیک کردن نوک دستگاه به سیم یا نقطه مورد بررسی، تنها به یک نشانگر ساده روشن یا خاموش محدود نیست و می تواند از الگوی هشدار دستگاه برای ارزیابی وضعیت سیگنال استفاده کند.

4. یکی دیگر از قابلیت های کاربردی AC20، تشخیص و تفکیک سیم فاز و نول بر اساس شدت سیگنال القایی است. در شرایط مناسب، سیم فاز معمولاً سیگنال قوی تری نسبت به سیم نول ایجاد می کند و دستگاه می تواند این تفاوت را در فرآیند شناسایی نشان دهد. این قابلیت برای برق کاران و تکنسین ها در زمان بررسی سیم کشی و شناسایی سریع خطوط می تواند مفید باشد؛ با این حال، نتیجه این نوع تشخیص به شرایط سیم کشی، فاصله، میدان های الکتریکی اطراف و شرایط محیط بستگی دارد و نباید جایگزین روش های استاندارد و ایمن تایید وضعیت مدار شود.

5. MESTEK AC20 علاوه بر سیستم تشخیص ولتاژ، به یک چراغ قوه LED سفید نیز مجهز شده است. این چراغ در قسمت بالایی دستگاه قرار گرفته و برای زمانی که کاربر در محیط کم نور، داخل تابلو، کنار پریز یا در محل هایی با دسترسی محدود مشغول بررسی مدار است، کاربرد دارد. ترکیب تستر ولتاژ و چراغ روشنایی در یک بدنه قلمی باعث می شود برای بسیاری از بررسی های سریع نیازی به حمل یک چراغ جداگانه نباشد.

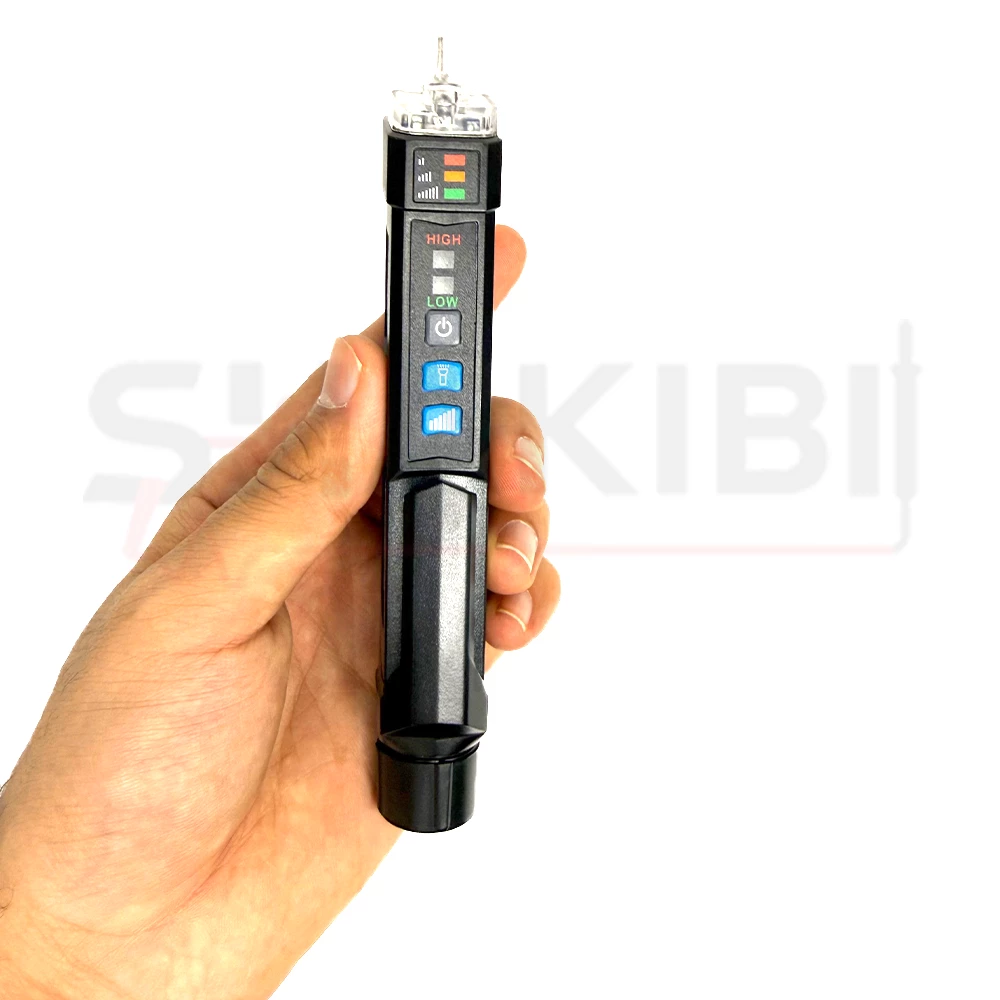

6. از نظر طراحی، AC20 یک دستگاه قلمی، سبک و قابل حمل است. وزن اعلام شده دستگاه حدود ۴۵ گرم و ابعاد آن ۱۵۶ × ۲۰ × ۲۰ میلی متر است؛ بنابراین می توان آن را به راحتی در جعبه ابزار، کیف ابزار یا حتی همراه تجهیزات شخصی برق کار قرار داد. طراحی کشیده و نوک باریک دستگاه نیز امکان نزدیک کردن بخش تشخیص دهنده به سیم ها و نقاط مورد نظر را آسان تر می کند.

7. بدنه دستگاه برای استفاده در محیط های کاری طراحی شده و طبق مشخصات اعلام شده توسط سازنده، AC20 دارای ساختار مقاوم در برابر سقوط بوده و تحمل سقوط از ارتفاع ۲ متر برای آن ذکر شده است. این ویژگی برای ابزارهایی که به صورت روزمره در کارگاه، تاسیسات یا محیط های اجرایی استفاده می شوند اهمیت دارد؛ زیرا احتمال افتادن ابزار از روی میز، نردبان یا داخل جعبه ابزار وجود دارد.

8. AC20 همچنین به سیستم خاموشی خودکار مجهز است. در صورتی که دستگاه برای حدود ۵ دقیقه هیچ عملیات یا سیگنال تشخیصی نداشته باشد، به صورت خودکار خاموش می شود. این قابلیت به کاهش مصرف باتری و افزایش مدت زمان استفاده از باتری ها کمک می کند؛ مخصوصاً در شرایطی که کاربر پس از پایان کار فراموش کند دستگاه را به صورت دستی خاموش کند. دستگاه همچنین دارای هشدار کمبود باتری است و زمانی که ولتاژ باتری به سطح پایین برسد، وضعیت باتری را از طریق نشانگر و هشدار صوتی اعلام می کند.

9. منبع تغذیه MESTEK AC20 شامل دو عدد باتری AAA با ولتاژ ۱٫۵ ولت است. استفاده از باتری های AAA باعث می شود تامین منبع تغذیه دستگاه ساده باشد و در صورت نیاز بتوان باتری ها را به راحتی تعویض کرد. طبق اطلاعات رسمی سازنده، اقلام استاندارد همراه دستگاه شامل خود فازمتر، دفترچه راهنما، باتری ها و جعبه رنگی است.

10. از نظر ایمنی، MESTEK برای AC20 استانداردهای EN61010-1 و EN61010-2-033 و سطح ایمنی CAT III 1000V را اعلام کرده است. این مشخصات نشان می دهند دستگاه برای استفاده در کاربردهای اندازه گیری و تشخیص الکتریکی در رده مشخص شده توسط سازنده طراحی شده است. با این وجود، عبارت CAT III 1000V به معنی آن نیست که کاربر می تواند با خیال راحت هر نوع تماس مستقیم با مدار ۱۰۰۰ ولتی داشته باشد؛ AC20 یک تستر ولتاژ غیرتماسی است و باید مطابق دستورالعمل سازنده و اصول ایمنی برق مورد استفاده قرار گیرد.

11. یکی از نکات مهم هنگام استفاده از هر نوع فازمتر القایی، از جمله AC20، این است که عدم دریافت هشدار الزاماً به معنی بی برق بودن مدار نیست. عملکرد تسترهای غیرتماسی به وجود میدان الکتریکی کافی، فاصله دستگاه از هادی، نوع سیم کشی، شرایط محیط و سایر عوامل وابسته است. در دستورالعمل AC20 نیز بر آزمایش دستگاه روی یک مدار دارای ولتاژ و سالم قبل از استفاده تاکید شده و هشدار داده شده است که ممکن است در شرایطی با وجود ولتاژ، سیگنال کافی برای تشخیص ایجاد نشود.

12. به همین دلیل MESTEK AC20 را باید بیشتر به عنوان یک ابزار تشخیص سریع و اولیه ولتاژ AC در نظر گرفت. این دستگاه برای بررسی سریع سیم ها، پیدا کردن سیم دارای ولتاژ، بررسی اولیه پریزها، تشخیص فاز و انجام عیب یابی مقدماتی بسیار کاربردی است؛ اما برای تصمیم گیری های حساس درباره بی برق بودن کامل یک مدار، باید از روش ها و تجهیزات اندازه گیری مناسب و مطابق دستورالعمل های ایمنی استفاده شود.

13. در مجموع، فازمتر القایی MESTEK AC20 ترکیبی از تشخیص غیرتماسی ولتاژ AC، دو محدوده حساسیت ۱۲ تا ۱۰۰۰ ولت و ۴۸ تا ۱۰۰۰ ولت، هشدار صوتی و نوری، قابلیت تشخیص فاز و نول بر اساس شدت سیگنال، چراغ قوه LED، خاموشی خودکار، هشدار کمبود باتری و طراحی سبک و مقاوم را در یک ابزار قلمی جمع کرده است. ابعاد کوچک، وزن حدود ۴۵ گرم و استفاده از دو باتری AAA باعث شده این مدل برای برق کاران، تکنسین های تاسیسات، تعمیرکاران، نصاب ها، مهندسان و کاربران فنی خانگی گزینه ای مناسب برای بررسی های سریع و روزمره مدارهای AC باشد.

ویژگی ها و مزایای فازمتر القایی MESTEK AC20

فازمتر القایی MESTEK AC20 با تمرکز بر تشخیص سریع و غیرتماسی ولتاژ AC طراحی شده و مجموعه ای از قابلیت های کاربردی را برای برق کاران، تکنسین های تاسیسات، تعمیرکاران و کاربران فنی در اختیار قرار می دهد. مهم ترین ویژگی ها و مزایای این دستگاه عبارت اند از:

• تشخیص غیرتماسی ولتاژ AC

AC20 بدون نیاز به تماس مستقیم نوک دستگاه با هادی، وجود ولتاژ AC را تشخیص می دهد و برای بررسی اولیه سیم ها، کابل ها و مدارهای برق مناسب است.

• دو محدوده تشخیص ولتاژ

دستگاه دارای دو رنج ۱۲ تا ۱۰۰۰ ولت و ۴۸ تا ۱۰۰۰ ولت AC است. این قابلیت امکان انتخاب حساسیت مناسب را متناسب با نوع کار و شرایط محیط فراهم می کند.

• هشدار همزمان صوتی و نوری

هنگام شناسایی سیگنال ولتاژ، دستگاه از طریق آلارم صوتی و نشانگرهای LED وضعیت را به کاربر اعلام می کند؛ بنابراین حتی در شرایطی که امکان مشاهده مستقیم دستگاه وجود ندارد، هشدار صوتی قابل استفاده است.

• تشخیص سیم فاز و نول بر اساس شدت سیگنال

AC20 قابلیت تشخیص سیم دارای ولتاژ و تمایز فاز و نول را بر اساس قدرت سیگنال القایی دارد. سیم فاز معمولاً سیگنال قوی تری ایجاد می کند و دستگاه این تفاوت را در نحوه هشدار نمایش می دهد.

• نمایش سطوح مختلف حساسیت از طریق صدا و LED

دستگاه شدت سیگنال شناسایی شده را با الگوی متفاوت صدای هشدار و چراغ های LED نشان می دهد و امکان تشخیص وضعیت سیگنال در سطوح پایین، متوسط و بالا را فراهم می کند.

• چراغ قوه LED سفید داخلی

وجود چراغ LED در قسمت بالایی دستگاه باعث می شود AC20 علاوه بر تستر ولتاژ، برای روشن کردن محل کار در فضاهای تاریک و کم نور نیز کاربرد داشته باشد. این ویژگی هنگام کار داخل تابلو برق، کنار پریز یا فضاهای محدود بسیار کاربردی است.

• طراحی قلمی و وزن بسیار کم

با وزن تقریبی ۴۵ گرم و ابعاد ۱۵۶ × ۲۰ × ۲۰ میلی متر، دستگاه فضای بسیار کمی اشغال می کند و حمل آن در جیب لباس کار یا کیف ابزار آسان است.

• بدنه مقاوم در برابر سقوط

ساختار مقاوم دستگاه برای استفاده در محیط های کاری طراحی شده و طبق مشخصات سازنده، AC20 می تواند سقوط از ارتفاع حدود ۲ متر را تحمل کند.

• خاموشی خودکار برای کاهش مصرف باتری

در صورت عدم استفاده یا عدم دریافت سیگنال تشخیص، دستگاه پس از حدود ۵ دقیقه به صورت خودکار خاموش می شود. این ویژگی از روشن ماندن ناخواسته دستگاه و مصرف بی دلیل باتری جلوگیری می کند.

• هشدار کمبود باتری

AC20 دارای سیستم تشخیص افت ولتاژ باتری است و در صورت کاهش ولتاژ باتری، با چشمک زدن نشانگر و هشدار صوتی وضعیت باتری را اعلام می کند.

• استانداردهای ایمنی مشخص برای کاربردهای الکتریکی

این مدل طبق اطلاعات رسمی MESTEK با EN61010-1، EN61010-2-033 و CAT III 1000V معرفی شده است. این مشخصات، سطح ایمنی اعلام شده دستگاه را برای کاربردهای موردنظر سازنده مشخص می کنند.

• استفاده آسان برای بررسی های سریع

عملکرد غیرتماسی و طراحی قلمی باعث شده کاربر بتواند برای بررسی اولیه سیم یا کابل، دستگاه را به محل موردنظر نزدیک کند و بدون اتصال مستقیم، وضعیت وجود سیگنال AC را بررسی کند.

• مناسب برای محیط های کم نور و شرایط کاری مختلف

ترکیب چراغ LED داخلی، هشدار صوتی و نشانگرهای نوری باعث می شود دستگاه در محیط هایی که نور کافی وجود ندارد یا مشاهده مستقیم سیم دشوار است نیز کاربرد مناسبی داشته باشد.

• مناسب برای برق کاری و عیب یابی اولیه

AC20 برای کارهایی مانند بررسی وجود ولتاژ در سیم و کابل، شناسایی سیم دارای ولتاژ، بررسی اولیه پریزها و کمک به پیدا کردن مسیر سیم های برق کاربرد دارد. البته برای اندازه گیری دقیق مقدار ولتاژ، جریان یا سایر پارامترهای الکتریکی باید از تجهیزات اندازه گیری مناسب استفاده شود.

نکته مهم: AC20 یک تستر ولتاژ غیرتماسی است و هدف اصلی آن تشخیص وجود سیگنال ولتاژ AC است، نه اندازه گیری دقیق مقدار ولتاژ. همچنین عدم دریافت هشدار از یک تستر غیرتماسی نباید به تنهایی به عنوان اثبات بی برق بودن مدار در نظر گرفته شود؛ پیش از کار روی مدار باید اصول ایمنی برق و روش های استاندارد تایید بی برقی رعایت شود.

کاربردها و مناسب برای چه کسانی است؟

فازمتر القایی MESTEK AC20 برای تشخیص سریع و غیرتماسی وجود ولتاژ AC طراحی شده است. این دستگاه بیشتر برای بررسی اولیه مدار، شناسایی سیم دارای ولتاژ و عیب یابی سریع سیستم های الکتریکی کاربرد دارد و به دلیل ابعاد کوچک و طراحی قلمی، می تواند به عنوان یک ابزار همراه در جعبه ابزار برق کار قرار بگیرد.

کاربردهای فازمتر القایی MESTEK AC20:

• تشخیص وجود ولتاژ AC در سیم ها و کابل ها

برای بررسی سریع اینکه آیا یک سیم یا کابل دارای سیگنال ولتاژ AC است یا خیر، بدون نیاز به تماس مستقیم با هادی.

• شناسایی سیم فاز

با توجه به شدت سیگنال القایی، می توان از دستگاه برای کمک به شناسایی سیم فاز در شرایط مناسب استفاده کرد.

• کمک به تشخیص سیم نول

در کنار تشخیص فاز، AC20 می تواند در بررسی و تفکیک فاز و نول بر اساس تفاوت سیگنال القایی مورد استفاده قرار گیرد.

• بررسی اولیه پریزهای برق

برای بررسی سریع وجود ولتاژ در اطراف پریز و شناسایی اولیه سیم دارای ولتاژ کاربرد دارد.

• بررسی سیم کشی ساختمان

در زمان نصب، تعمیر یا عیب یابی سیم کشی، می توان از AC20 برای بررسی اولیه مسیر سیم ها و شناسایی خطوط دارای ولتاژ استفاده کرد.

• عیب یابی اولیه مدارهای الکتریکی

در زمان بررسی یک مدار، دستگاه می تواند به تکنسین کمک کند تا سریع تر نقاطی را که احتمال وجود ولتاژ AC در آن ها وجود دارد شناسایی کند.

• بررسی کابل ها و تجهیزات الکتریکی

برای بررسی اولیه کابل ها، سیم های برق و بخش هایی از تجهیزات که دسترسی به آن ها دشوار است، تشخیص غیرتماسی می تواند سرعت کار را افزایش دهد.

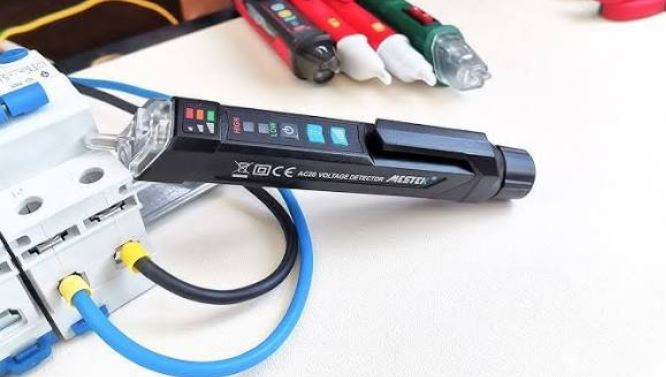

• کار داخل تابلو برق

برای بررسی اولیه وجود سیگنال AC در سیم ها و بخش های مختلف تابلو قابل استفاده است؛ البته کار داخل تابلو باید توسط فرد متخصص و با رعایت کامل اصول ایمنی انجام شود.

• استفاده در محیط های کم نور

چراغ LED داخلی دستگاه برای روشن کردن محل کار در فضاهای تاریک یا کم نور مفید است و باعث می شود کاربر برای بررسی های ساده نیاز به چراغ جداگانه نداشته باشد.

• بررسی سریع قبل از انجام تعمیرات

می توان از AC20 به عنوان یک ابزار تشخیص اولیه برای بررسی وضعیت وجود ولتاژ در نقاط مختلف استفاده کرد؛ اما برای تایید قطعی بی برقی مدار، نباید تنها به یک تستر غیرتماسی متکی بود.

MESTEK AC20 مناسب چه کسانی است؟

• برق کاران و تکنسین های برق

یکی از اصلی ترین کاربران این دستگاه، برق کارانی هستند که در پروژه های ساختمانی، صنعتی و تعمیراتی به ابزاری سریع برای تشخیص غیرتماسی ولتاژ AC نیاز دارند.

• تکنسین های تاسیسات

برای افرادی که با سیستم های برق ساختمان، تجهیزات تاسیساتی و تابلوهای الکتریکی سروکار دارند، AC20 می تواند یک ابزار کوچک و قابل حمل برای بررسی های اولیه باشد.

• تعمیرکاران تجهیزات برقی و الکترونیکی

در فرآیند عیب یابی اولیه تجهیزات و کابل های برق، استفاده از تستر غیرتماسی می تواند به شناسایی سریع وجود ولتاژ AC کمک کند.

• نصاب ها و تکنسین های سیستم های الکتریکی

افرادی که در نصب و سرویس تجهیزات برقی فعالیت می کنند می توانند از AC20 برای بررسی اولیه سیم ها و خطوط برق استفاده کنند.

• تکنسین های صنعتی و کارگاهی

در محیط های صنعتی و کارگاهی که بررسی سریع کابل ها و خطوط برق بخشی از فرآیند عیب یابی است، ابعاد کوچک و عملکرد غیرتماسی AC20 می تواند کاربردی باشد.

• مهندسان و افراد فنی

برای مهندسان و کاربران فنی که به یک ابزار جیبی برای تشخیص اولیه وجود ولتاژ AC نیاز دارند، این مدل می تواند گزینه مناسبی باشد.

• کاربران خانگی با دانش فنی

برای بررسی های ساده مانند تشخیص اولیه سیم دارای ولتاژ یا بررسی پریزها نیز قابل استفاده است؛ با این حال، انجام کارهای برقی تخصصی باید به افراد واجد صلاحیت سپرده شود.

• جمع بندی کاربرد

به طور کلی، MESTEK AC20 بیشتر برای تشخیص سریع و اولیه ولتاژ AC طراحی شده است، نه اندازه گیری دقیق مقدار ولتاژ. مزیت اصلی آن این است که کاربر می تواند بدون اتصال مستقیم پراب به هادی، وجود سیگنال AC را بررسی کند. ترکیب دو محدوده تشخیص، هشدار صوتی و نوری، تشخیص فاز و نول، چراغ LED و طراحی سبک قلمی باعث می شود AC20 برای استفاده روزمره برق کاران و تکنسین ها ابزار مناسبی باشد.

نکته ایمنی: تسترهای ولتاژ غیرتماسی ممکن است تحت تاثیر شرایط سیم کشی، فاصله، عایق، میدان های الکتریکی اطراف و سایر عوامل قرار بگیرند. بنابراین روشن نشدن هشدار دستگاه به تنهایی به معنی بی برق بودن قطعی مدار نیست و برای کار روی مدار باید از روش مناسب و تجهیزات استاندارد تایید بی برقی استفاده شود.

مقایسه فازمتر القایی MESTEK AC20 با مدل های مشابه:

در مقایسه با مدل های شناخته شده ای مانند UNI-T UT12E، Fluke 1AC II و Klein Tools NCVT1P، فازمتر القایی MESTEK AC20 بیشتر روی ارائه امکانات متنوع در کنار محدوده تشخیص گسترده تمرکز دارد. AC20 دارای دو محدوده تشخیص ۱۲ تا ۱۰۰۰ ولت و ۴۸ تا ۱۰۰۰ ولت AC است و علاوه بر هشدار صوتی و نوری، قابلیت تشخیص سیم فاز و نول بر اساس شدت سیگنال، چراغ قوه سفید LED، خاموشی خودکار و هشدار باتری ضعیف را ارائه می دهد. وزن حدود ۴۵ گرم و مقاومت در برابر سقوط از ارتفاع ۲ متر نیز از ویژگی های آن هستند. MESTEK برای این مدل استانداردهای EN61010-1، EN61010-2-033 و CAT III 1000V را اعلام کرده است.

در مقایسه با UNI-T UT12E، هر دو دستگاه دارای دو محدوده تشخیص، چراغ قوه، هشدار صوتی و نوری، خاموشی خودکار و قابلیت تشخیص فاز و نول هستند. UT12E در حالت Low محدوده ۲۴ تا ۱۰۰۰ ولت و در حالت High محدوده ۹۰ تا ۱۰۰۰ ولت AC دارد، در حالی که AC20 در محدوده حساس تر خود از ۱۲ ولت شروع می شود و محدوده دوم آن ۴۸ تا ۱۰۰۰ ولت است. UT12E همچنین دارای IP67 و رده ایمنی CAT IV 1000V است و در برابر سقوط ۲ متری مقاوم است؛ بنابراین از نظر مقاومت محیطی و رده ایمنی اعلام شده، مزیت هایی نسبت به AC20 دارد. در مقابل، AC20 با وزن حدود ۴۵ گرم نسبت به وزن حدود ۷۲ گرم UT12E سبک تر است و برای حمل روزمره گزینه جمع وجورتری محسوب می شود.

در مقایسه با Fluke 1AC II، تفاوت اصلی در فلسفه طراحی این دو مدل است. Fluke 1AC II یک تستر غیرتماسی ساده و حرفه ای با محدوده تشخیص اسمی ۹۰ تا ۱۰۰۰ ولت AC است که به هشدار صوتی و LED قرمز، قابلیت خودآزمایی مداوم و حالت صوتی/بی صدا مجهز شده و رده ایمنی CAT IV 1000V را دارد. بنابراین Fluke در زمینه رده ایمنی اعلام شده و سیستم خودآزمایی مداوم، مزیت مشخصی دارد. در مقابل، AC20 محدوده حساس تری دارد و از ۱۲ ولت AC شروع می شود و امکاناتی مانند چراغ قوه سفید، تشخیص فاز و نول بر اساس شدت سیگنال و نمایش سطوح مختلف حساسیت را در اختیار کاربر قرار می دهد. در نتیجه، AC20 برای کاربری که امکانات بیشتر و تشخیص سیگنال های پایین تر می خواهد جذاب تر است، در حالی که Fluke برای کاربری که سادگی، خودآزمایی مداوم و CAT IV 1000V را در اولویت قرار می دهد، انتخاب مناسب تری است.

در مقایسه با Klein Tools NCVT1P نیز AC20 از نظر محدوده تشخیص حساس تر است. NCVT1P محدوده ۵۰ تا ۱۰۰۰ ولت AC دارد و از تشخیص غیرتماسی، هشدار صوتی، LED سبز برای نشان دادن روشن بودن دستگاه و LED قرمز هنگام تشخیص ولتاژ، خاموشی خودکار، گیره جیبی و مقاومت در برابر سقوط ۲ متری بهره می برد. Klein نیز برای این مدل رده ایمنی CAT IV 1000V را اعلام کرده است. در مقابل، AC20 محدوده ۱۲ تا ۱۰۰۰ ولت را در حالت حساس تر ارائه می کند، دارای چراغ قوه سفید داخلی است و امکان تشخیص فاز و نول بر اساس شدت سیگنال را نیز دارد. بنابراین AC20 از نظر امکانات و حساسیت اولیه، گزینه کامل تری به نظر می رسد، در حالی که NCVT1P با CAT IV 1000V و طراحی ساده و سبک خود، برای کاربرانی که اولویتشان رده ایمنی بالاتر و عملکرد ساده است، گزینه قابل توجهی است.

در مجموع، MESTEK AC20 را می توان گزینه ای میان فازمترهای اقتصادی و مدل های حرفه ای تر دانست که تلاش کرده امکانات متنوعی را در یک بدنه کوچک و سبک ارائه کند. مهم ترین نقاط قوت آن در مقایسه با مدل های مشابه، شروع تشخیص از ۱۲ ولت، دو رنج تشخیص، تشخیص فاز و نول، چراغ قوه داخلی، نمایش شدت سیگنال، وزن حدود ۴۵ گرم و مقاومت در برابر سقوط ۲ متری است. در مقابل، مدل هایی مانند UNI-T UT12E، Fluke 1AC II و Klein NCVT1P در برخی بخش ها، به خصوص IP67 در UT12E یا CAT IV 1000V در Fluke و Klein، برتری دارند. بنابراین انتخاب بین این مدل ها بیشتر به اولویت کاربر بستگی دارد؛ اگر امکانات بیشتر، حساسیت بالاتر و وزن کم اهمیت داشته باشد، AC20 گزینه جذابی است، اما اگر رده ایمنی CAT IV یا مقاومت محیطی IP67 اولویت اصلی باشد، برخی مدل های رقیب مزیت بیشتری دارند.

MESTEK AC20 در مقایسه با UNI-T UT12E:

UNI-T UT12E از نظر عملکرد کلی رقیب نزدیک AC20 محسوب می شود. UT12E دارای دو محدوده تشخیص 24 تا 1000 ولت و 90 تا 1000 ولت AC، چراغ قوه داخلی، هشدار صوتی و نوری، خاموشی خودکار، هشدار باتری ضعیف و مقاومت در برابر سقوط از ارتفاع ۲ متر است.

مزیت مهم AC20 در این مقایسه، شروع تشخیص از ۱۲ ولت در حالت حساس تر است؛ در حالی که UT12E از ۲۴ ولت شروع می شود. AC20 همچنین قابلیت اعلام تفاوت فاز و نول بر اساس شدت سیگنال را طبق مشخصات سازنده ارائه می کند. از طرف دیگر، UT12E با وزن ۷۲ گرم، از AC20 سنگین تر است و ابعاد آن نیز بزرگ تر است.

بنابراین اگر تشخیص حساس تر ولتاژ پایین تر، وزن کمتر و قابلیت تشخیص فاز و نول برای کاربر اهمیت داشته باشد، AC20 انتخاب جذابی است؛ در حالی که UT12E نیز یک گزینه شناخته شده برای استفاده عمومی و حرفه ای است.

MESTEK AC20 در مقایسه با Fluke 1AC II:

Fluke 1AC II بیشتر روی یک طراحی ساده، قابل اعتماد و حرفه ای برای تشخیص غیرتماسی ولتاژ تمرکز دارد. این مدل محدوده تشخیص اسمی 90 تا 1000 ولت AC دارد، از هشدار صوتی و نوری استفاده می کند و دارای قابلیت خودآزمایی مداوم است تا کاربر از فعال بودن دستگاه مطمئن باشد. همچنین Fluke برای این مدل سطح ایمنی CAT IV 1000V را اعلام کرده است.

در مقابل، AC20 از نظر امکانات جانبی و حساسیت پایین تر، گزینه کامل تری محسوب می شود. AC20 در رنج حساس تر خود از ۱۲ ولت AC شروع می کند، چراغ قوه سفید داخلی دارد و قابلیت تشخیص فاز و نول بر اساس شدت سیگنال را ارائه می دهد. بنابراین برای کاربری که به امکانات بیشتر و تشخیص ولتاژ پایین تر نیاز دارد، AC20 جذاب تر است.

در مقابل، اگر اولویت اصلی کاربر برند Fluke، سطح ایمنی CAT IV 1000V و سیستم خودآزمایی مداوم باشد، 1AC II گزینه حرفه ای تری در این بخش است.

MESTEK AC20 در مقایسه با Klein Tools NCVT1P:

Klein Tools NCVT1P یک تستر ولتاژ غیرتماسی با محدوده 50 تا 1000 ولت AC است که هشدار صوتی و LED، خاموشی خودکار، گیره جیبی، تغذیه با دو باتری AAA و سطح ایمنی CAT IV 1000V دارد. این مدل همچنین مقاومت در برابر سقوط از ارتفاع ۲ متر را ارائه می کند.

AC20 نسبت به NCVT1P محدوده تشخیص حساس تری دارد و می تواند در حالت اول از ۱۲ ولت تشخیص را آغاز کند. همچنین AC20 به چراغ قوه سفید مستقل و قابلیت تشخیص فاز و نول بر اساس شدت سیگنال مجهز است؛ امکاناتی که در مشخصات رسمی NCVT1P ذکر نشده اند.

از طرف دیگر، NCVT1P دارای CAT IV 1000V است، در حالی که MESTEK برای AC20 سطح CAT III 1000V را اعلام کرده است. بنابراین از نظر رده ایمنی اعلام شده، Klein در سطح بالاتری قرار می گیرد.

مزیت اصلی MESTEK AC20 نسبت به مدل های مشابه:

اگر بخواهیم AC20 را نه صرفاً بر اساس برند، بلکه بر اساس مجموع امکانات بررسی کنیم، چند ویژگی آن بیشتر به چشم می آید:

1. شروع تشخیص از ۱۲ ولت AC در رنج حساس

2. دو محدوده تشخیص ۱۲–۱۰۰۰ و ۴۸–۱۰۰۰ ولت

3. تشخیص فاز و نول بر اساس شدت سیگنال

4. چراغ قوه LED سفید داخلی

5. هشدار صوتی و نوری

6. سه سطح نمایش حساسیت سیگنال

7. طراحی بسیار سبک با وزن حدود ۴۵ گرم

8. مقاومت در برابر سقوط تا ۲ متر

9. خاموشی خودکار پس از حدود ۵ دقیقه

10. تغذیه با باتری های رایج AAA

11. استاندارد ایمنی اعلام شده CAT III 1000V

در نهایت MESTEK AC20 برای چه کسی انتخاب بهتری است؟

اگر هدف کاربر خرید یک فازمتر القایی مجهز و چندمنظوره برای استفاده روزمره باشد، AC20 به دلیل ترکیب محدوده حساس ۱۲ ولت، رنج دوم ۴۸ ولت، چراغ قوه، تشخیص فاز و نول و وزن پایین، گزینه قابل توجهی است.

اما اگر اولویت اصلی بالاترین رده ایمنی اعلام شده باشد، مدل هایی مانند Fluke 1AC II و Klein NCVT1P با CAT IV 1000V مزیت دارند. همچنین Fluke بیشتر برای کاربری هایی جذاب است که برند، خودآزمایی مداوم و ساختار ساده و حرفه ای را در اولویت قرار می دهند.

راهنمای خرید فازمتر القایی و نحوه انتخاب مدل مناسب

هنگام خرید فازمتر القایی (تستر ولتاژ غیرتماسی) نباید فقط به عدد حداکثر ولتاژ روی جعبه توجه کرد. مهم ترین تفاوت مدل ها معمولاً در حداقل ولتاژ قابل تشخیص، سطح حساسیت، رده ایمنی، امکانات هشدار، مقاومت محیطی و نوع کاربرد است. برای انتخاب مدل مناسب، بهتر است موارد زیر را بررسی کنید.

۱. محدوده تشخیص ولتاژ را متناسب با کاربرد انتخاب کنید

اولین و مهم ترین معیار، محدوده ولتاژی است که فازمتر قادر به تشخیص آن است. برای کارهای معمول برق ساختمان، بسیاری از کاربران به دستگاهی برای تشخیص ولتاژ شبکه برق شهری نیاز دارند؛ اما اگر قرار است دستگاه برای مدارهای کنترل یا ولتاژهای پایین تر استفاده شود، حداقل ولتاژ قابل تشخیص اهمیت زیادی پیدا می کند.

برای مثال، MESTEK AC20 در دو محدوده ۱۲ تا ۱۰۰۰ ولت AC و ۴۸ تا ۱۰۰۰ ولت AC کار می کند. وجود رنج ۱۲ ولت باعث می شود در مقایسه با بسیاری از فازمترهای عمومی، امکان تشخیص سیگنال های ضعیف تر نیز وجود داشته باشد. در مقابل، برای مثال Fluke 1AC II محدوده اسمی ۹۰ تا ۱۰۰۰ ولت AC را ارائه می دهد و مدل جداگانه ای برای محدوده پایین تر دارد.

بنابراین اگر فقط برای برق شهری و مدارهای معمول ۲۲۰/۲۳۰ ولت به فازمتر نیاز دارید، یک مدل با محدوده استاندارد کاملاً کافی است؛ اما اگر با مدارهای متنوع تر و سیگنال های ضعیف تر سروکار دارید، بهتر است مدلی با حداقل ولتاژ تشخیص پایین تر انتخاب کنید.

۲. به CAT Rating بیشتر از عدد «۱۰۰۰ ولت» توجه کنید

یکی از اشتباهات رایج هنگام خرید فازمتر این است که تصور شود دستگاهی که روی آن 1000V نوشته شده، الزاماً از تمام مدل های 600V یا 1000V ایمن تر است. عدد ولتاژ به تنهایی کافی نیست و باید رده اندازه گیری CAT نیز بررسی شود.

برای مثال، MESTEK برای AC20 رده CAT III 1000V را اعلام کرده است، در حالی که Fluke 1AC II دارای CAT IV 1000V است. CAT IV در سلسله مراتب محیط های اندازه گیری، برای شرایطی با سطح بالاتری از انرژی گذرا در نظر گرفته می شود. بنابراین اگر دستگاه قرار است در محیط های صنعتی یا تاسیسات با شرایط الکتریکی سخت تر استفاده شود، بررسی CAT Rating اهمیت ویژه ای دارد.

نکته: CAT III و CAT IV را نباید صرفاً به عنوان «حداکثر ولتاژ قابل تحمل» تفسیر کرد؛ این دسته بندی به محیط و محل اندازه گیری و سطح خطر گذرا نیز مربوط است.

۳. نوع هشدار را بررسی کنید

فازمترهای القایی معمولاً از هشدار صوتی، نوری یا ترکیبی از هر دو استفاده می کنند. برای استفاده در محیط های کاری شلوغ، هشدار صوتی بسیار کاربردی است، زیرا کاربر مجبور نیست دائماً به نوک دستگاه نگاه کند.

مدل هایی مانند AC20 که هشدار صوتی و LED دارند، در زمان تشخیص ولتاژ، وضعیت را از طریق هر دو روش اعلام می کنند. در محیط های ساکت نیز بهتر است مدلی را انتخاب کنید که امکان کنترل یا غیرفعال کردن صدای هشدار را داشته باشد؛ برای مثال Fluke 1AC II دارای حالت صوتی/بی صدا است.

۴. اگر در محیط های مختلف کار می کنید، قابلیت تنظیم حساسیت مهم است

حساسیت بالاتر همیشه به معنی عملکرد بهتر نیست. در محیط هایی که سیم ها و تجهیزات الکتریکی زیادی در کنار یکدیگر قرار دارند، حساسیت بیش از حد می تواند باعث تشخیص سیگنال های ناخواسته شود.

به همین دلیل اگر فازمتر را برای تابلو برق، تاسیسات، سیم کشی و محیط های صنعتی می خواهید، بهتر است مدلی انتخاب کنید که امکان انتخاب سطح حساسیت یا حداقل دارای چند رنج تشخیص باشد.

MESTEK AC20 با دو محدوده تشخیص ۱۲–۱۰۰۰ و ۴۸–۱۰۰۰ ولت، امکان انتخاب حالت مناسب تر برای شرایط مختلف را فراهم می کند و از این نظر برای کاربرانی که با محیط های متفاوت سروکار دارند، گزینه کاربردی تری است.

۵. چراغ قوه داخلی می تواند یک مزیت واقعی باشد

اگر معمولاً در تابلو برق، موتورخانه، زیر میز، داخل کابینت برق یا فضاهای تاریک کار می کنید، وجود چراغ LED داخلی می تواند بسیار کاربردی باشد.

در این شرایط، ترکیب فازمتر و چراغ قوه در یک ابزار باعث می شود برای یک بررسی سریع نیازی به استفاده همزمان از چراغ جداگانه نداشته باشید. AC20 از چراغ LED سفید داخلی بهره می برد و برای چنین استفاده ای طراحی شده است.

البته چراغ قوه نباید معیار اصلی خرید باشد؛ اگر کاربرد شما صرفاً تشخیص ولتاژ است، محدوده تشخیص و رده ایمنی اهمیت بیشتری دارند.

۶. مقاومت در برابر سقوط و شرایط محیطی را در نظر بگیرید

برای برق کارانی که هر روز از فازمتر استفاده می کنند، احتمال افتادن ابزار از روی میز، نردبان یا داخل جعبه ابزار زیاد است. بنابراین مقاومت مکانیکی دستگاه اهمیت دارد.

اگر ابزار قرار است در محیط های صنعتی یا کارگاهی استفاده شود، علاوه بر مقاومت در برابر سقوط، بهتر است به IP Rating نیز توجه کنید. برای مثال، اگر محیط کار دارای گردوغبار یا احتمال تماس با رطوبت است، دستگاهی با حفاظت محیطی مناسب انتخاب بهتری خواهد بود.

بنابراین هنگام خرید، فقط عبارت «بدنه مقاوم» را بررسی نکنید و اگر کاربری شما شرایط سخت دارد، درجه حفاظت IP و مشخصات رسمی مقاومت در برابر سقوط را بررسی کنید.

۷. وزن و طراحی دستگاه را دست کم نگیرید

فازمتر معمولاً وسیله ای است که برق کار آن را مرتباً همراه خود حمل می کند. بنابراین یک مدل سبک و قلمی می تواند در استفاده طولانی مدت راحت تر باشد.

MESTEK AC20 حدود ۴۵ گرم وزن دارد و طراحی قلمی آن باعث می شود به راحتی در جیب لباس کار یا کیف ابزار قرار گیرد. اگر استفاده شما روزانه و مداوم است، وزن، شکل بدنه، گیره جیبی و دسترسی آسان به دکمه ها را نیز در نظر بگیرید.

۸. قابلیت خاموشی خودکار را بررسی کنید

فازمترهای باتری خور ممکن است در صورت فراموش کردن خاموش کردن دستگاه، باتری را مصرف کنند. به همین دلیل خاموشی خودکار یک قابلیت کاربردی برای استفاده روزمره است.

AC20 دارای خاموشی خودکار حدود ۵ دقیقه است. این ویژگی مخصوصاً برای برق کارانی که در طول روز چندین بار از دستگاه استفاده می کنند و ممکن است پس از پایان کار خاموش کردن آن را فراموش کنند، مفید است.

۹. اگر تشخیص فاز و نول برایتان مهم است، مشخصات همین مدل را بررسی کنید

برخی کاربران تصور می کنند تمام فازمترهای غیرتماسی قابلیت تشخیص دقیق فاز و نول را دارند؛ در حالی که عملکرد این قابلیت به طراحی دستگاه و شرایط مدار بستگی دارد.

AC20 طبق مشخصات سازنده، امکان کمک به تشخیص فاز و نول بر اساس شدت سیگنال القایی را دارد. این قابلیت برای برق کارانی که با سیم کشی و پریزها سروکار دارند می تواند مفید باشد، اما نباید آن را با اندازه گیری مستقیم و قطعی پارامترهای الکتریکی اشتباه گرفت.

۱۰. فازمتر را بر اساس نوع کار خود انتخاب کنید

در نهایت می توان انتخاب را به این شکل ساده کرد:

• برای کارهای عمومی برق ساختمان:

یک فازمتر غیرتماسی با محدوده مناسب برای برق شهری، هشدار صوتی و نوری و رده ایمنی معتبر معمولاً کافی است.

• برای برق کار حرفه ای:

بهتر است مدلی انتخاب شود که علاوه بر محدوده مناسب، مقاومت مکانیکی، هشدار مناسب، طراحی ارگونومیک، خاموشی خودکار و رده ایمنی مشخص داشته باشد.

• برای کارهای صنعتی و تابلو برق:

CAT Rating، محدوده تشخیص، قابلیت کنترل حساسیت و مقاومت محیطی اهمیت بیشتری پیدا می کنند. در این شرایط بهتر است فقط بر اساس قیمت تصمیم نگیرید.

• برای مدارهای ولتاژ پایین:

حتماً حداقل ولتاژ تشخیص را بررسی کنید. فازمتری که از ۹۰ ولت شروع می شود، برای مدارهای پایین تر مناسب نیست؛ حتی اگر حداکثر ولتاژ آن ۱۰۰۰ ولت باشد. برای نمونه، Fluke مدل 1AC II را برای ۹۰ تا ۱۰۰۰ ولت و یک مدل جداگانه 1LAC II را برای ۲۰ تا ۹۰ ولت معرفی می کند.

• برای استفاده عمومی و امکانات بیشتر:

MESTEK AC20 با دو رنج ۱۲–۱۰۰۰ و ۴۸–۱۰۰۰ ولت AC، هشدار صوتی و نوری، چراغ LED، قابلیت تشخیص فاز و نول بر اساس شدت سیگنال و طراحی سبک، انتخاب مناسبی برای کاربرانی است که علاوه بر تشخیص غیرتماسی ولتاژ، امکانات جانبی بیشتری می خواهند.

"نکته مهم هنگام خرید فازمتر القایی"

مهم ترین نکته این است که فازمتر غیرتماسی ابزار تشخیص اولیه وجود ولتاژ است، نه وسیله ای برای اثبات قطعی بی برقی مدار. شرایط سیم کشی، عایق، فاصله، میدان های الکتریکی اطراف و نحوه قرارگیری هادی می تواند روی تشخیص اثر بگذارد. بنابراین اگر قرار است روی یک مدار کار شود، نباید صرفاً خاموش بودن هشدار فازمتر را به معنی بی برق بودن قطعی مدار در نظر گرفت.

برای انتخاب یک مدل مناسب، اول نوع کاربرد و محدوده ولتاژ موردنیاز را مشخص کنید، سپس CAT Rating، حساسیت، هشدارها، مقاومت محیطی و امکانات جانبی را بررسی کنید. به این ترتیب به جای انتخاب صرفاً بر اساس برند یا عدد 1000V، دستگاهی انتخاب می کنید که واقعاً با شرایط کاری شما تناسب داشته باشد.

آموزش استفاده از فازمتر القایی MESTEK AC20:

فازمتر القایی MESTEK AC20 برای تشخیص غیرتماسی ولتاژ AC طراحی شده است؛ بنابراین برای استفاده از آن نیازی به اتصال مستقیم پراب یا نوک دستگاه به سیم برق نیست. با نزدیک کردن قسمت تشخیص دهنده دستگاه به سیم یا تجهیز موردنظر، AC20 میدان الکتریکی ناشی از ولتاژ AC را شناسایی کرده و با هشدار صوتی و نوری وجود سیگنال را اعلام می کند.

۱. نصب باتری و آماده سازی دستگاه

قبل از استفاده، از قرارگیری صحیح دو عدد باتری AAA با ولتاژ ۱٫۵ ولت در محفظه باتری اطمینان حاصل کنید. قطب مثبت و منفی باتری ها باید مطابق علامت های داخل محفظه قرار بگیرند.

پس از نصب باتری، دستگاه را روشن کنید و مطمئن شوید که نشانگرهای آن عملکرد عادی دارند. اگر دستگاه هشدار کمبود باتری نمایش دهد، بهتر است پیش از انجام تست های مهم، باتری ها تعویض شوند.

۲. ابتدا عملکرد فازمتر را آزمایش کنید

قبل از استفاده از AC20 برای بررسی مدار موردنظر، بهتر است عملکرد آن را روی یک منبع AC شناخته شده و دارای ولتاژ آزمایش کنید. این کار کمک می کند مطمئن شوید دستگاه و باتری ها به درستی کار می کنند.

برای مثال، می توان دستگاه را در نزدیکی یک پریز برق سالم و دارای ولتاژ قرار داد و مشاهده کرد که آیا هشدار صوتی و نوری فعال می شود یا خیر.

این مرحله اهمیت زیادی دارد؛ زیرا در صورت خراب بودن دستگاه یا ضعیف بودن باتری، عدم دریافت هشدار در مدار موردنظر می تواند باعث برداشت اشتباه شود.

۳. محدوده مناسب تشخیص را انتخاب کنید

AC20 دارای دو محدوده تشخیص ولتاژ AC است:

• ۱۲ تا ۱۰۰۰ ولت AC

• ۴۸ تا ۱۰۰۰ ولت AC

اگر به تشخیص سیگنال های ضعیف تر نیاز دارید، محدوده ۱۲ تا ۱۰۰۰ ولت حساسیت بیشتری دارد. برای بررسی خطوط برق معمول و زمانی که می خواهید حساسیت پایین تری نسبت به سیگنال های مزاحم داشته باشید، می توان از محدوده ۴۸ تا ۱۰۰۰ ولت استفاده کرد.

انتخاب رنج مناسب می تواند در محیط هایی که سیم های زیادی در کنار یکدیگر قرار دارند، به تشخیص بهتر کمک کند.

• ۴. دستگاه را به سیم یا کابل نزدیک کنید

پس از انتخاب محدوده مناسب، قسمت نوک فازمتر را به سیم یا کابل موردنظر نزدیک کنید. نیازی به تماس مستقیم با هادی یا لخت کردن سیم نیست.

دستگاه با استفاده از روش تشخیص غیرتماسی، میدان الکتریکی ناشی از ولتاژ AC را شناسایی می کند. هرچه سیگنال تشخیص شده مناسب تر و قوی تر باشد، سیستم هشدار دستگاه واکنش مشخص تری نشان می دهد.

هنگام کار، بهتر است دستگاه را به آرامی در امتداد سیم حرکت دهید تا محل وجود سیگنال را بهتر مشخص کنید.

۵. هشدار صوتی و نوری را بررسی کنید

هنگام شناسایی سیگنال AC، هشدار صوتی و LEDهای دستگاه فعال می شوند. AC20 می تواند شدت سیگنال تشخیص داده شده را نیز از طریق الگوی هشدار خود نشان دهد.

در یک بررسی معمول، نزدیک شدن دستگاه به سیم دارای ولتاژ باید باعث افزایش واکنش دستگاه شود. با دور کردن دستگاه از سیم نیز باید شدت هشدار کاهش پیدا کند.

این روش برای پیدا کردن مسیر تقریبی یک سیم دارای ولتاژ یا تشخیص سریع وجود سیگنال AC کاربرد دارد.

۶. تشخیص فاز و نول

یکی از قابلیت های AC20، کمک به تشخیص فاز و نول بر اساس شدت سیگنال القایی است.

برای این کار، دستگاه را در شرایط یکسان به سیم های موردنظر نزدیک کنید و واکنش آن ها را با یکدیگر مقایسه کنید. سیم فاز معمولاً میدان الکتریکی قوی تری ایجاد می کند و در نتیجه واکنش دستگاه نسبت به آن می تواند بیشتر باشد.

با این حال، این قابلیت باید به عنوان تشخیص کمکی در نظر گرفته شود. شدت سیگنال می تواند تحت تاثیر نحوه سیم کشی، فاصله سیم ها، عایق، سیم های مجاور و شرایط محیط قرار گیرد؛ بنابراین برای تصمیم گیری های حساس نباید تنها به این روش متکی بود.

۷. استفاده از چراغ قوه LED

AC20 دارای چراغ قوه LED سفید داخلی است. برای استفاده در محیط های تاریک یا کم نور می توانید چراغ را فعال کنید تا محل کار و سیم های اطراف بهتر دیده شوند.

این قابلیت هنگام کار در تابلو برق، داخل کابینت های برق، فضاهای زیر تجهیزات یا مکان هایی که نور کافی ندارند، کاربردی است.

۸. خاموشی خودکار

پس از پایان کار، بهتر است دستگاه را به صورت دستی خاموش کنید. در صورتی که دستگاه روشن بماند، سیستم خاموشی خودکار حدود ۵ دقیقه ای از روشن ماندن طولانی مدت و مصرف بی دلیل باتری جلوگیری می کند.

با این حال، برای افزایش عمر باتری بهتر است همیشه پس از پایان کار، خاموش کردن دستگاه را بررسی کنید.

مثال: بررسی وجود برق در یک سیم

فرض کنید می خواهید بررسی کنید یک سیم برق دارای ولتاژ AC هست یا خیر:

مرحله اول: AC20 را روشن کنید و محدوده مناسب را انتخاب کنید.

مرحله دوم: ابتدا عملکرد فازمتر را روی یک منبع برق شناخته شده بررسی کنید.

مرحله سوم: نوک دستگاه را بدون تماس مستقیم به سیم موردنظر نزدیک کنید.

مرحله چهارم: به LED و هشدار صوتی دستگاه توجه کنید.

مرحله پنجم: در صورت فعال شدن هشدار، دستگاه را کمی از سیم دور و دوباره نزدیک کنید تا واکنش آن را بررسی کنید.

مرحله ششم: اگر قصد تشخیص فاز و نول را دارید، همین آزمایش را برای سیم های مختلف و در شرایط مشابه انجام دهید و شدت سیگنال را مقایسه کنید.

نکات مهم هنگام استفاده از MESTEK AC20:

1. قبل از هر تست، عملکرد فازمتر را روی یک منبع AC شناخته شده بررسی کنید.

2. برای تشخیص ولتاژ، نیازی به تماس مستقیم دستگاه با سیم نیست.

3. از دستگاه برای اندازه گیری دقیق مقدار ولتاژ استفاده نکنید؛ AC20 یک تستر غیرتماسی است.

4. عدم فعال شدن هشدار به تنهایی به معنی بی برق بودن قطعی مدار نیست.

5. فاصله دستگاه از سیم، نوع عایق، نحوه سیم کشی و وجود سیم های مجاور می تواند روی نتیجه تشخیص تاثیر بگذارد.

6. برای کار روی مدار، از روش های استاندارد و تجهیزات مناسب برای تایید بی برقی استفاده کنید.

7. در زمان کار با برق، اصول ایمنی و دستورالعمل سازنده را رعایت کنید.

8. در صورت مشاهده هشدار کمبود باتری، باتری ها را تعویض کنید.

9. در محیط های تاریک می توانید از چراغ LED داخلی دستگاه استفاده کنید.

10. برای تشخیص فاز و نول، نتیجه را صرفاً بر اساس شدت سیگنال تفسیر نکنید و شرایط مدار را نیز در نظر بگیرید.

نکته ایمنی بسیار مهم: فازمتر غیرتماسی مانند AC20 ابزار مناسبی برای تشخیص اولیه وجود ولتاژ است، اما نباید خاموش بودن آن را به تنهایی به عنوان اثبات بی برق بودن مدار در نظر گرفت. برای تعمیر یا کار روی مدار، قطع منبع تغذیه و تایید بی برقی با روش و تجهیزات مناسب ضروری است.

اقلام همراه فازمتر القایی MESTEK AC20

• دستگاه فازمتر القایی و تستر ولتاژ غیرتماسی MESTEK AC20

• ۲ عدد باتری AAA با ولتاژ ۱٫۵ ولت

• دفترچه راهنمای کاربر

• جعبه رنگی بسته بندی

سوالات متداول درباره فازمتر القایی MESTEK AC20:

۱. فازمتر القایی MESTEK AC20 چه ولتاژی را تشخیص می دهد؟

این دستگاه دارای دو محدوده تشخیص ولتاژ AC است و می تواند ولتاژ را در بازه ۱۲ تا ۱۰۰۰ ولت و ۴۸ تا ۱۰۰۰ ولت به صورت غیرتماسی شناسایی کند.

۲. آیا MESTEK AC20 برای تشخیص سیم فاز و نول مناسب است؟

بله. AC20 می تواند با بررسی شدت سیگنال به تشخیص سیم فاز و نول کمک کند؛ معمولاً سیم دارای ولتاژ یا فاز سیگنال قوی تری ایجاد می کند.

۳. هنگام تشخیص ولتاژ، دستگاه چگونه هشدار می دهد؟

AC20 هنگام شناسایی ولتاژ از هشدار صوتی و نشانگرهای LED قرمز و سبز استفاده می کند. شدت و وضعیت سیگنال نیز با تغییر الگوی هشدار و نور LED قابل تشخیص است.

۴. آیا فازمتر AC20 بدون تماس با سیم کار می کند؟

بله. این مدل یک تستر ولتاژ غیرتماسی (NCV) است و برای تشخیص اولیه وجود ولتاژ AC نیازی به تماس مستقیم پراب با سیم ندارد. با این حال، عدم ایجاد هشدار نباید به تنهایی به عنوان اثبات بی برق بودن مدار در نظر گرفته شود.

۵. فازمتر MESTEK AC20 چه زمانی به صورت خودکار خاموش می شود؟

در صورتی که دستگاه حدود ۵ دقیقه هیچ عملیات یا سیگنال تشخیصی دریافت نکند، برای جلوگیری از مصرف بی مورد باتری به صورت خودکار خاموش می شود.
