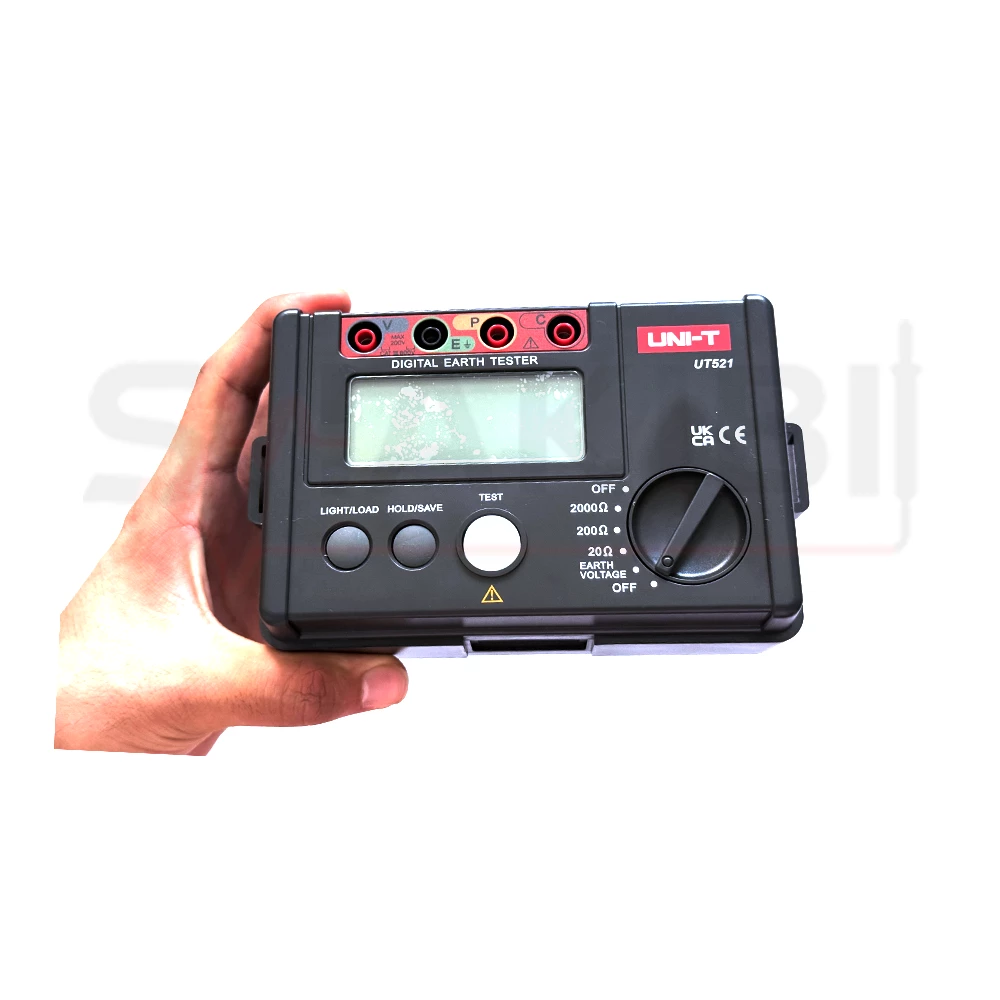

ارت سنج یونیتی مدل UNI-T UT521 (یکسال گارانتی تعویض تضمینی)

معرفی و کاربرد ارت سنج یونیتی مدل UNI-T UT521

ارت سنج دیجیتال UNI-T UT521 ابزاری برای اندازه گیری و بررسی مقاومت سیستم زمین و چاه ارت است و می تواند در پروژه های برق، تاسیسات و سیستم های حفاظتی مورد استفاده قرار گیرد. این دستگاه امکان تست دو سیمه و سه سیمه را فراهم می کند و مقاومت زمین را در رنج های 20، 200 و 2000 اهم اندازه گیری می کند. نمایشگر بزرگ با نور پس زمینه، Data Hold و قابلیت ذخیره 20 مقدار، استفاده از دستگاه و ثبت نتایج اندازه گیری را ساده تر می کند.

کاربردهای ارت سنج UNI-T UT521:

اندازه گیری مقاومت چاه ارت: برای بررسی مقدار مقاومت سیستم زمین و ارزیابی وضعیت چاه ارت در پروژه های مختلف استفاده می شود.

تست سیستم های ارتینگ ساختمان: برای کنترل و بررسی سیستم اتصال زمین در ساختمان های مسکونی، تجاری و صنعتی کاربرد دارد.

تاسیسات و تابلوهای برق: امکان بررسی مقاومت زمین در پروژه های برق و تاسیسات و کمک به کنترل عملکرد مناسب سیستم ارتینگ را فراهم می کند.

پروژه های صنعتی: برای اندازه گیری و ثبت مقاومت سیستم های زمین در تجهیزات و تاسیسات صنعتی قابل استفاده است.

کنترل و نگهداری دوره ای: ذخیره سازی تا 20 مقدار اندازه گیری، مقایسه نتایج و پیگیری وضعیت سیستم ارت در بازه های مختلف را آسان تر می کند.

بررسی سیستم های حفاظتی: اندازه گیری مقاومت زمین می تواند در ارزیابی عملکرد سیستم های حفاظتی و اتصال زمین تجهیزات الکتریکی مورد استفاده قرار گیرد.

ویژگی ها و مزایای ارت سنج یونیتی مدل UNI-T UT521

• اندازه گیری مقاومت زمین

UT521 برای اندازه گیری مقاومت سیستم زمین و چاه ارت طراحی شده و امکان انتخاب رنج های 20، 200 و 2000 اهم را فراهم می کند.

• تست دو سیمه و سه سیمه

دستگاه از هر دو روش دو سیمه و سه سیمه پشتیبانی می کند و امکان انجام تست های مختلف ارتینگ را در پروژه های گوناگون فراهم می سازد.

• اندازه گیری ولتاژ ارتینگ

قابلیت اندازه گیری ولتاژ ارتینگ به کاربر کمک می کند وضعیت ولتاژ سیستم زمین را نیز بررسی کند.

• نمایشگر بزرگ با نور پس زمینه

نمایشگر بزرگ و دارای نور پس زمینه، خواندن نتایج اندازه گیری را در محیط های کم نور آسان تر می کند.

• قابلیت Data Hold

با استفاده از Data Hold می توان مقدار اندازه گیری شده را روی نمایشگر ثابت نگه داشت و نتیجه را راحت تر مشاهده یا ثبت کرد.

• ذخیره سازی 20 مقدار

UT521 امکان ثبت و ذخیره تا 20 مقدار اندازه گیری را دارد و برای بررسی و مقایسه نتایج در زمان های مختلف کاربردی است.

• خاموشی خودکار

قابلیت Auto Power Off در صورت عدم استفاده، دستگاه را به صورت خودکار خاموش می کند و به کاهش مصرف باتری کمک می کند.

• محافظ عایق دوبل

ساختار محافظ عایق دوبل و بدنه دو لایه، سطح مناسبی از حفاظت و دوام را برای استفاده در محیط های کاری فراهم می کند.

• نشانگر ضعیف بودن باتری

نشانگر باتری ضعیف، وضعیت منبع تغذیه را به کاربر اطلاع می دهد تا در زمان مناسب نسبت به تعویض باتری اقدام کند.

کاربردها و مناسب برای چه کسانی است؟

کاربردهای ارت سنج UNI-T UT521:

اندازه گیری چاه ارت: برای بررسی مقاومت سیستم زمین و ارزیابی وضعیت چاه های ارت در پروژه های برق استفاده می شود.

سیستم های ارتینگ ساختمان: برای کنترل مقاومت اتصال زمین در ساختمان های مسکونی، تجاری و صنعتی کاربرد دارد.

تابلوهای برق و تاسیسات: برای بررسی وضعیت سیستم اتصال زمین در تابلوها و تجهیزات تاسیساتی مورد استفاده قرار می گیرد.

پروژه های برق صنعتی: برای اندازه گیری مقاومت زمین تجهیزات و سیستم های الکتریکی در محیط های صنعتی مناسب است.

بازرسی و نگهداری سیستم ارت: قابلیت ذخیره سازی 20 مقدار اندازه گیری امکان ثبت و مقایسه نتایج تست های دوره ای را فراهم می کند.

مناسب برای چه کسانی است؟

ارت سنج UNI-T UT521 برای مهندسان برق، تکنسین های برق و تاسیسات، پیمانکاران سیستم های ارتینگ، کارشناسان نگهداری تجهیزات و بازرسان فنی مناسب است. همچنین برای افرادی که در پروژه های ساختمانی و صنعتی نیاز به اندازه گیری مقاومت چاه ارت با روش دو سیمه یا سه سیمه دارند، گزینه ای کاربردی محسوب می شود.

مقایسه ارت سنج UNI-T UT521 با مدل های مشابه:

ارت سنج UNI-T UT521 یک دستگاه تخصصی برای اندازه گیری مقاومت سیستم زمین است که امکان تست دقیق سه سیمه و تست ساده دو سیمه را فراهم می کند. این مدل مقاومت زمین را در سه رنج 0 تا 20، 0 تا 200 و 0 تا 2000 اهم اندازه گیری می کند و محدوده اندازه گیری ولتاژ AC ارت آن تا 200 ولت است. UT521 همچنین به امکاناتی مانند Data Hold، ذخیره سازی 20 مقدار، نمایشگر دارای نور پس زمینه، نشانگر باتری ضعیف، خاموشی خودکار و محافظ عایق دوبل مجهز شده است.

مقایسه UT521 با UNI-T UT522

یکی از نزدیک ترین مدل ها به UT521، UNI-T UT522 است و هر دو در سری UT520 قرار می گیرند. از نظر روش اندازه گیری، هر دو مدل از تست دو سیمه و سه سیمه پشتیبانی می کنند و امکاناتی مانند Data Hold، ذخیره 20 داده، نور پس زمینه، خاموشی خودکار، نمایش OL و محافظ عایق دوبل را دارند. تفاوت اصلی در محدوده اندازه گیری است؛ UT521 تا 2000 اهم را اندازه گیری می کند، در حالی که UT522 محدوده بالاتری تا 4000 اهم دارد. همچنین ولتاژ AC ارت در UT522 تا 400 ولت و نمایشگر آن 4000 شمارشی است، در حالی که UT521 ولتاژ ارت تا 200 ولت و نمایشگر 2000 شمارشی دارد. بنابراین اگر مقاومت های زمین با مقدار بالاتر یا ولتاژ ارتینگ بالاتری دارید، UT522 گزینه مناسب تری است؛ اما برای اندازه گیری های متداول مقاومت چاه ارت، UT521 می تواند انتخاب کافی و اقتصادی تری باشد.

مقایسه UT521 با UNI-T UT572

اگر به یک ارت سنج حرفه ای تر برای پروژه های پیچیده نیاز دارید، UNI-T UT572 امکانات بسیار گسترده تری نسبت به UT521 ارائه می دهد. UT572 علاوه بر اندازه گیری مقاومت زمین، قابلیت اندازه گیری مقاومت ویژه خاک، ولتاژ و جریان زمین و روش های پیشرفته تر مانند اندازه گیری دو کلمپی و انتخابی را نیز دارد. محدوده مقاومت زمین آن تا 40 کیلو اهم می رسد و امکان ذخیره سازی 20 داده و بررسی ولتاژ و فرکانس مزاحم نیز در آن وجود دارد. بنابراین UT572 بیشتر برای کارشناسان و پروژه هایی مناسب است که به تحلیل کامل تر سیستم زمین و خاک نیاز دارند، در حالی که UT521 برای اندازه گیری معمول مقاومت چاه ارت و تست های دو و سه سیمه، ساده تر و کاربردی تر است.

مقایسه UT521 با UNI-T UT526

UNI-T UT526 در واقع یک تستر چندمنظوره تاسیسات الکتریکی است و تمرکز آن فقط روی مقاومت زمین نیست. این مدل علاوه بر اندازه گیری مقاومت زمین تا 2000 اهم، قابلیت تست مقاومت عایق در ولتاژهای 250، 500 و 1000 ولت، تست RCD، تست پیوستگی مقاومت پایین و اندازه گیری ولتاژ AC/DC را نیز ارائه می دهد. بنابراین اگر هدف اصلی شما بررسی چاه ارت و مقاومت سیستم زمین باشد، UT521 انتخاب تخصصی تر و ساده تری است؛ اما اگر علاوه بر ارتینگ به تست عایق کابل و تجهیزات و بررسی عملکرد RCD نیز نیاز دارید، UT526 امکانات بسیار بیشتری در اختیار شما قرار می دهد.

مقایسه کلی ارت سنج UNI-T UT521 با مدل های مشابه:

ارت سنج UNI-T UT521 برای اندازه گیری مقاومت چاه ارت و سیستم های زمین در پروژه های ساختمانی، تاسیساتی و صنعتی طراحی شده و با پشتیبانی از تست دو سیمه و سه سیمه، برای اندازه گیری های معمول ارتینگ گزینه ای کاربردی محسوب می شود. در مقایسه با UNI-T UT522، محدوده اندازه گیری مقاومت زمین UT521 تا 2000 اهم است، در حالی که UT522 محدوده بالاتری دارد. مدل UNI-T UT572 امکانات تخصصی تری مانند اندازه گیری مقاومت ویژه خاک و روش های پیشرفته تر تست زمین ارائه می دهد و بیشتر برای پروژه های حرفه ای مناسب است. از طرف دیگر، UNI-T UT526 علاوه بر تست مقاومت زمین، قابلیت هایی مانند تست مقاومت عایق و RCD را نیز در اختیار کاربر قرار می دهد. بنابراین اگر هدف اصلی شما اندازه گیری مقاومت چاه ارت با روش دو یا سه سیمه و ثبت نتایج اندازه گیری است، UT521 انتخاب مناسبی است؛ اما برای تست های پیشرفته تر زمین یا بررسی جامع تر تاسیسات الکتریکی، بهتر است مدل های بالاتر را در نظر بگیرید.

راهنمای خرید ارت سنج /چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب ارت سنج مناسب، ابتدا باید مشخص کنید که هدف شما فقط اندازه گیری مقاومت چاه ارت و سیستم زمین است یا به تست های تخصصی تر نیز نیاز دارید. UNI-T UT521 برای اندازه گیری مقاومت زمین در رنج 0 تا 2000 اهم طراحی شده و از تست دقیق سه سیمه و تست ساده دوسیمه پشتیبانی می کند؛ بنابراین برای بسیاری از پروژه های ساختمانی، تاسیسات و برق صنعتی انتخاب مناسبی است.

2. اگر در پروژه های شما احتمال وجود مقاومت های زمین بالاتر وجود دارد، می توانید UNI-T UT522 را در نظر بگیرید که محدوده مقاومت زمین آن تا 4000 اهم و محدوده ولتاژ ارتینگ آن تا 400 ولت است. در مقابل، UT521 تا 2000 اهم مقاومت زمین و تا 200 ولت ولتاژ ارتینگ را اندازه گیری می کند. بنابراین برای تست های معمول چاه ارت، UT521 کافی است؛ اما برای محدوده های بالاتر، UT522 انتخاب مناسب تری خواهد بود.

3. اگر علاوه بر مقاومت زمین، به اندازه گیری مقاومت ویژه خاک، تست چهار سیمه، بررسی ولتاژ و فرکانس مزاحم و امکانات تخصصی تر نیاز دارید، بهتر است سراغ مدل حرفه ای تر UNI-T UT572 بروید. این مدل مقاومت زمین را تا 40 کیلو اهم اندازه گیری می کند و برای پروژه های تخصصی تر ارتینگ و بررسی خاک امکانات بیشتری دارد.

4. در نهایت، هنگام خرید ارت سنج به روش اندازه گیری، محدوده مقاومت زمین، محدوده ولتاژ ارت، حافظه دستگاه و امکانات جانبی توجه کنید. UT521 با ذخیره سازی 20 مقدار، Data Hold، نمایشگر دارای نور پس زمینه و تست دو و سه سیمه، برای کاربرانی مناسب است که یک ارت سنج کاربردی برای تست های معمول زمین می خواهند و نیازی به قابلیت های پیشرفته مدل های بالاتر ندارند.

آموزش استفاده از ارت سنج یونیتی مدل UNI-T UT521:

مرحله اول: آماده سازی دستگاه

پیش از شروع اندازه گیری، شش عدد باتری 1.5 ولتی را در محل مخصوص قرار دهید و از صحیح بودن قطب های باتری مطمئن شوید. دستگاه را روشن کرده و وضعیت نمایشگر و نشانگر باتری را بررسی کنید. همچنین سالم بودن سیم های تست، پراب ها و میله های کمکی را کنترل کنید تا اتصال ناقص یا آسیب دیده باعث ایجاد خطا در نتیجه اندازه گیری نشود.

مرحله دوم: انتخاب روش اندازه گیری

ارت سنج UNI-T UT521 امکان انجام تست به روش دو سیمه و سه سیمه را دارد. روش سه سیمه برای اندازه گیری دقیق تر مقاومت سیستم زمین کاربرد بیشتری دارد و در پروژه های تخصصی ارتینگ مورد استفاده قرار می گیرد. روش دو سیمه نیز برای بررسی های ساده تر و سریع تر قابل استفاده است. پیش از تست، روش مناسب را بر اساس نوع سیستم زمین و شرایط پروژه انتخاب کنید.

مرحله سوم: قرار دادن میله های کمکی در زمین

برای اندازه گیری سه سیمه، دو میله کمکی را در زمین و در فاصله مناسب از الکترود یا چاه ارت مورد آزمایش قرار دهید. محل قرارگیری میله ها باید به گونه ای باشد که تماس مناسبی با خاک داشته باشند و تا حد امکان از کابل ها، لوله های فلزی و سایر مسیرهای اتصال زمین ناخواسته فاصله داشته باشند. فاصله و آرایش دقیق میله ها باید مطابق دستورالعمل دستگاه و روش اجرایی مورد استفاده تعیین شود.

مرحله چهارم: اتصال سیم های تست

سیم های اندازه گیری را به ترمینال های مربوط به دستگاه متصل کنید. سپس سیم مربوط به الکترود یا شینه ارت مورد آزمایش و سیم های مربوط به میله های کمکی را طبق رنگ و ترمینال مشخص شده به دستگاه وصل کنید. در UT521 سه پورت آزمایش با رنگ های قرمز، زرد و سبز برای اتصال سیم های تست در نظر گرفته شده است. قبل از شروع تست، محکم بودن تمام اتصالات را بررسی کنید.

مرحله پنجم: انتخاب رنج مقاومت زمین

UT521 دارای رنج های 20، 200 و 2000 اهم برای اندازه گیری مقاومت زمین است. بهتر است رنجی را انتخاب کنید که متناسب با مقدار تقریبی مقاومت سیستم زمین باشد. اگر مقدار مقاومت را نمی دانید، می توانید اندازه گیری را از رنج بالاتر شروع کرده و در صورت مناسب بودن نتیجه، برای خوانش دقیق تر رنج پایین تر را انتخاب کنید.

مرحله ششم: انجام تست مقاومت زمین

پس از اطمینان از قرارگیری صحیح میله ها و اتصال سیم ها، عملیات اندازه گیری را آغاز کنید. دستگاه با ارسال سیگنال تست از طریق الکترودها و میله های کمکی، مقاومت سیستم زمین را محاسبه کرده و مقدار آن را روی نمایشگر نشان می دهد. در زمان اندازه گیری بهتر است سیم ها و میله ها ثابت باشند و اتصالات دچار جابه جایی نشوند تا نتیجه پایدارتر باشد.

مرحله هفتم: بررسی نتیجه اندازه گیری

مقدار نمایش داده شده را بررسی و در صورت نیاز چند بار تست را تکرار کنید. اگر نتیجه اندازه گیری با شرایط مورد انتظار مطابقت ندارد، اتصال سیم ها، محل قرارگیری میله ها و وضعیت تماس آن ها با خاک را بررسی کنید. نمایش عبارت OL به معنی خارج بودن مقدار از محدوده انتخاب شده یا شرایطی است که دستگاه قادر به نمایش مقدار در آن رنج نیست؛ در چنین شرایطی انتخاب رنج مناسب تر می تواند به خوانش بهتر کمک کند.

مرحله هشتم: استفاده از Data Hold

در صورتی که هنگام اندازه گیری نیاز دارید مقدار روی نمایشگر ثابت بماند، از قابلیت Data Hold استفاده کنید. این قابلیت زمانی کاربردی است که کاربر نمی تواند هم زمان دستگاه را مشاهده و مقدار نمایش داده شده را یادداشت کند. پس از ثبت مقدار، حالت Data Hold را غیرفعال کنید تا دستگاه برای اندازه گیری بعدی آماده شود.

مرحله نهم: ذخیره نتایج اندازه گیری

یکی از قابلیت های کاربردی UT521 امکان ثبت و ذخیره تا 20 مقدار اندازه گیری است. این ویژگی برای پروژه هایی که نیاز به انجام چند تست در نقاط مختلف یا در زمان های مختلف دارند مفید است. با ذخیره نتایج، می توان مقادیر به دست آمده را برای بررسی و مقایسه های بعدی مورد استفاده قرار داد.

مرحله دهم: بررسی ولتاژ ارتینگ

UT521 علاوه بر مقاومت زمین، قابلیت اندازه گیری ولتاژ ارتینگ را نیز دارد. برای این اندازه گیری باید دستگاه را روی حالت مربوطه قرار داده و اتصالات را مطابق دستورالعمل دستگاه انجام دهید. این قابلیت می تواند در بررسی وضعیت ولتاژ موجود در سیستم زمین و شناسایی شرایط غیرعادی کمک کننده باشد.

مرحله یازدهم: پایان اندازه گیری و نگهداری دستگاه

پس از پایان تست، اتصالات را با رعایت اصول ایمنی جدا کرده و میله های کمکی را از زمین خارج کنید. دستگاه را خاموش کرده و سیم های تست را به صورت مرتب جمع آوری کنید. برای افزایش طول عمر دستگاه، آن را در محیط خشک و دور از رطوبت، گردوغبار و ضربه نگهداری کنید. در صورت عدم استفاده طولانی مدت، وضعیت باتری ها را نیز بررسی کنید.

"نکته ایمنی مهم"

اندازه گیری مقاومت زمین باید مطابق دستورالعمل سازنده و روش اجرایی مناسب انجام شود. قبل از اتصال یا جابه جایی سیم های تست، شرایط مدار و تجهیزات را بررسی کنید و از انجام تست در شرایطی که احتمال ایجاد خطر برق گرفتگی یا اتصال ناخواسته وجود دارد خودداری کنید. همچنین محل قرارگیری میله های تست باید از نظر ایمنی برای افراد حاضر در محیط مناسب باشد. برای نتایج حساس و پروژه های مهم، بهتر است اندازه گیری توسط فرد متخصص و با رعایت استانداردهای مربوط به سیستم ارتینگ انجام شود.

اقلام همراه ارت سنج یونیتی مدل UNI-T UT521

1. دستگاه ارت سنج دیجیتال UNI-T UT521

2. سیم های تست اندازه گیری

3. میله های کمکی ارت برای تست مقاومت زمین

4. باتری های موردنیاز دستگاه

5. کیف حمل و نگهداری

6. دفترچه راهنمای کاربر

سوالات متداول درباره ارت سنج UNI-T UT521

1. ارت سنج UNI-T UT521 برای چه کاری استفاده می شود؟

این دستگاه برای اندازه گیری مقاومت سیستم زمین و چاه ارت و همچنین بررسی ولتاژ ارتینگ استفاده می شود و در پروژه های برق، ساختمان و تاسیسات کاربرد دارد.

2. آیا UT521 امکان تست دو سیمه و سه سیمه را دارد؟

بله، این مدل از تست دو سیمه و سه سیمه پشتیبانی می کند. روش سه سیمه برای اندازه گیری دقیق تر مقاومت زمین کاربرد دارد و روش دو سیمه برای تست های ساده تر قابل استفاده است.

3. محدوده اندازه گیری مقاومت زمین در UT521 چقدر است؟

ارت سنج UNI-T UT521 دارای سه رنج 20، 200 و 2000 اهم برای اندازه گیری مقاومت زمین است.

4. آیا امکان ذخیره نتایج اندازه گیری وجود دارد؟

بله، UT521 قابلیت ذخیره سازی تا 20 مقدار اندازه گیری را دارد و می توان از این قابلیت برای ثبت و مقایسه نتایج تست های مختلف استفاده کرد.

5. آیا ارت سنج UT521 دارای Data Hold است؟

بله، این دستگاه به قابلیت Data Hold مجهز است و با استفاده از آن می توان مقدار نمایش داده شده را روی صفحه ثابت نگه داشت تا خواندن یا ثبت نتیجه آسان تر شود.
