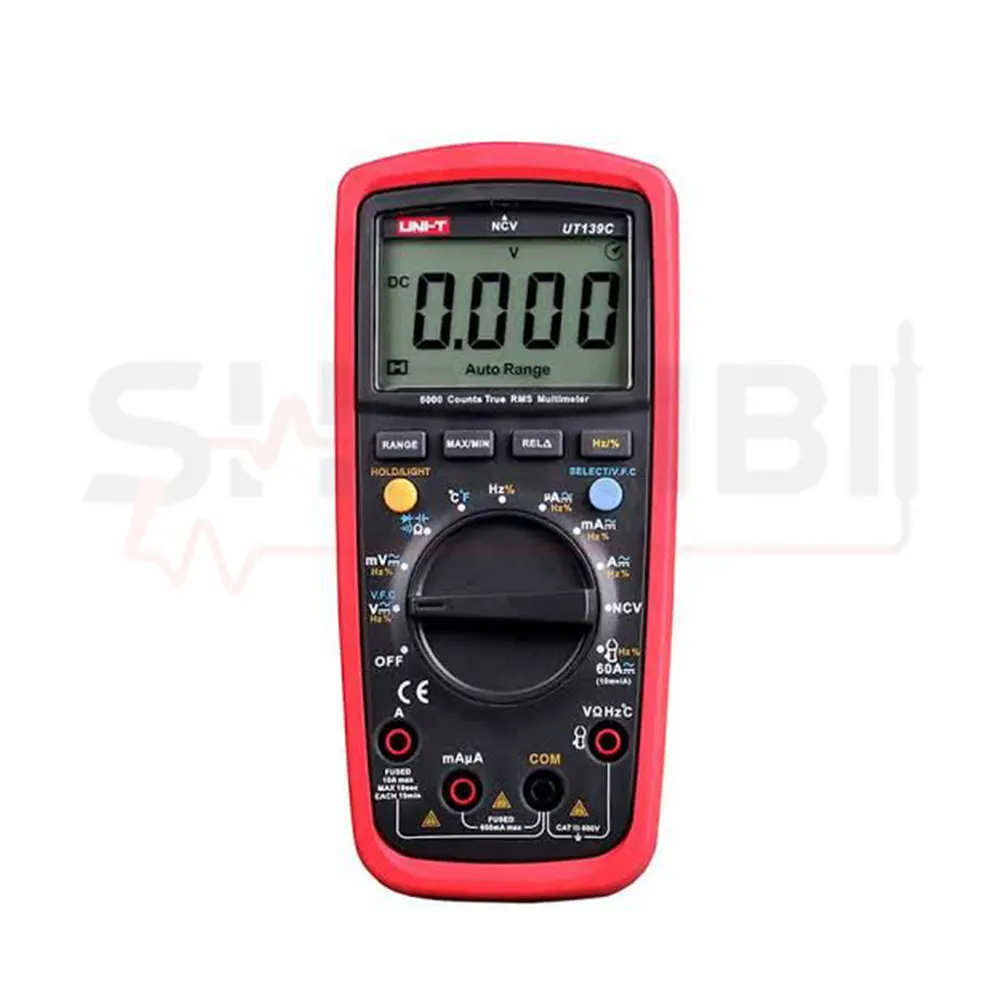

مولتی متر یونیتی مدل UNI-T UT139C با برند اصلی (یکسال گارانتی تعویض تضمینی)

معرفی مولتی متر UNI-T UT139C:

1. مولتی متر دیجیتال UNI-T UT139C یک مولتی متر حرفه ای و چندمنظوره از سری UT139 یونیتی است که برای اندازه گیری و عیب یابی مدارهای الکتریکی و الکترونیکی طراحی شده است. این مدل با برخورداری از True RMS، رنج خودکار و دستی، نمایشگر ۶۰۰۰ شمارش و رده ایمنی CAT III 600V، گزینه ای مناسب برای برقکاران، تکنسین های تعمیرات، مهندسان و کاربران حرفه ای محسوب می شود. UT139C امکان اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت و جریان AC و DC تا ۱۰ آمپر را فراهم می کند و در کنار آن می تواند مقاومت، ظرفیت خازنی، فرکانس و دما را نیز اندازه گیری کند.

2. یکی از ویژگی های مهم این مولتی متر، قابلیت True RMS است که در اندازه گیری سیگنال های متناوب، نسبت به مولتی مترهای معمولی می تواند نتیجه مناسب تری ارائه دهد. UT139C همچنین به قابلیت NCV مجهز است که امکان تشخیص وجود ولتاژ به صورت غیرتماسی را از طریق تشخیص میدان الکترومغناطیسی فراهم می کند. وجود تست پیوستگی با بیزر، تست دیود، اندازه گیری Duty Cycle، Data Hold و حالت های MAX/MIN/REL نیز باعث می شود دستگاه برای عیب یابی و بررسی مدارهای مختلف امکانات کاملی در اختیار کاربر قرار دهد.

3. از نظر اندازه گیری، UT139C می تواند مقاومت را تا ۶۰ مگااهم، ظرفیت خازنی را تا ۹۹٫۹۹ میلی فاراد و فرکانس را در محدوده ۱۰ هرتز تا ۱۰ مگاهرتز اندازه گیری کند. همچنین قابلیت اندازه گیری دما در محدوده ۴۰- تا ۱۰۰۰ درجه سانتی گراد را دارد و به همین دلیل برای کاربردهایی که علاوه بر پارامترهای الکتریکی به بررسی دما نیز نیاز دارند، کاربردی است. نمایشگر ۶۰۰۰ شمارش همراه با نور پس زمینه نیز خواندن نتایج را در شرایط مختلف آسان تر می کند.

4. این مولتی متر با ابعاد ۱۷۰ × ۸۰ × ۴۸ میلی متر و وزن حدود ۳۵۴ گرم طراحی شده و بدنه قرمز و خاکستری آن به همراه محافظ مناسب، برای استفاده روزمره در محیط های کاری و تعمیراتی مناسب است. تغذیه دستگاه با دو باتری ۱٫۵ ولتی انجام می شود و قابلیت خاموشی خودکار نیز برای کاهش مصرف باتری در نظر گرفته شده است. همراه مدل UT139C، علاوه بر باتری و پراب های تست، پراب دما نیز ارائه می شود که امکان استفاده از قابلیت اندازه گیری دما را فراهم می کند.

5. در مجموع، UNI-T UT139C را می توان گزینه ای مناسب برای کاربرانی دانست که به یک مولتی متر دیجیتال کامل با True RMS، اندازه گیری جریان تا ۱۰ آمپر، اندازه گیری دما، ظرفیت خازنی و فرکانس، NCV و رده ایمنی CAT III 600V نیاز دارند. این مدل برای برقکاران، تعمیرکاران تجهیزات الکترونیکی، تکنسین های تاسیسات و کاربران حرفه ای که به مجموعه ای گسترده از قابلیت های اندازه گیری در یک دستگاه نیاز دارند، انتخاب مناسبی است.

ویژگی ها و مزایای مولتی متر UNI-T UT139C

• True RMS برای اندازه گیری دقیق تر ولتاژ AC

قابلیت True RMS یکی از مهم ترین مزیت های UT139C است و باعث می شود دستگاه در اندازه گیری سیگنال های متناوب، به خصوص سیگنال هایی که شکل موج کاملاً سینوسی ندارند، عملکرد مناسب تری نسبت به مولتی مترهای معمولی داشته باشد. این ویژگی برای تکنسین های برق و الکترونیک که با منابع و تجهیزات مختلف کار می کنند اهمیت زیادی دارد.

• اندازه گیری جریان AC و DC تا ۱۰ آمپر

UT139C امکان اندازه گیری جریان مستقیم و متناوب تا ۱۰ آمپر را در اختیار کاربر قرار می دهد. به همین دلیل می توان از آن برای بررسی جریان مدارها و تجهیزات مختلف استفاده کرد. وجود این محدوده جریان، دستگاه را برای کاربردهای عمومی برق و تعمیرات نسبت به مولتی مترهایی با محدوده جریان پایین تر کاربردی تر می کند.

• اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت

این مدل می تواند ولتاژ AC و DC را تا ۶۰۰ ولت اندازه گیری کند و برای طیف گسترده ای از اندازه گیری های الکتریکی مناسب است. ترکیب محدوده ولتاژ ۶۰۰ ولت با رده ایمنی CAT III 600V، UT139C را به گزینه ای مناسب برای بسیاری از کارهای برق و عیب یابی تبدیل کرده است.

• تشخیص ولتاژ بدون تماس با قابلیت NCV

قابلیت NCV امکان بررسی وجود ولتاژ را بدون تماس مستقیم پراب با سیم فراهم می کند. این قابلیت برای تشخیص اولیه سیم یا کابل حامل ولتاژ و افزایش سرعت بررسی مدار کاربرد دارد؛ البته NCV باید به عنوان ابزار تشخیص اولیه در نظر گرفته شود و جایگزین اندازه گیری مستقیم و اصول ایمنی کار با برق نیست.

• اندازه گیری مقاومت تا ۶۰ مگااهم

محدوده مقاومت تا ۶۰ مگااهم امکان بررسی طیف گسترده ای از مقاومت ها و مسیرهای الکتریکی را فراهم می کند. این قابلیت در عیب یابی بردهای الکترونیکی، بررسی قطعات و کنترل مدارهای مختلف کاربرد دارد.

• اندازه گیری ظرفیت خازنی تا ۹۹٫۹۹ میلی فاراد

UT139C علاوه بر پارامترهای الکتریکی اصلی، قابلیت اندازه گیری ظرفیت خازن را نیز دارد. محدوده اندازه گیری تا ۹۹٫۹۹ میلی فاراد باعث می شود بتوان از دستگاه برای بررسی طیف متنوعی از خازن ها در مدارهای الکترونیکی و الکتریکی استفاده کرد.

• اندازه گیری دما با پراب ترموکوپل

یکی از قابلیت های کاربردی این مدل، اندازه گیری دما در محدوده ۴۰- تا ۱۰۰۰ درجه سانتی گراد است. همراه دستگاه پراب دما ارائه می شود و به کمک آن می توان دمای قطعات، تجهیزات و محیط های مختلف را اندازه گیری کرد.

• اندازه گیری فرکانس و Duty Cycle

UT139C برای بررسی سیگنال های الکتریکی و الکترونیکی به قابلیت اندازه گیری فرکانس و Duty Cycle مجهز شده است. محدوده فرکانس دستگاه از ۱۰ هرتز تا ۱۰ مگاهرتز و محدوده Duty Cycle از ۰٫۱ تا ۹۹٫۹ درصد است که برای بررسی بسیاری از سیگنال های کنترلی و الکترونیکی کاربرد دارد.

• نمایشگر ۶۰۰۰ شمارش با نور پس زمینه

نمایشگر ۶۰۰۰ شمارش امکان نمایش دقیق تر مقادیر اندازه گیری شده را فراهم می کند و نور پس زمینه نیز خواندن اعداد را در محیط های کم نور آسان تر می سازد. این ویژگی به خصوص برای تکنسین هایی که در شرایط کاری مختلف از مولتی متر استفاده می کنند، کاربردی است.

• رنج اتوماتیک و دستی

کاربر می تواند متناسب با نوع کار از رنج اتوماتیک یا دستی استفاده کند. حالت Auto Range برای اندازه گیری های سریع و روزمره مناسب است، در حالی که انتخاب دستی محدوده می تواند در برخی اندازه گیری های تخصصی تر کنترل بیشتری در اختیار کاربر قرار دهد.

• قابلیت MAX/MIN و REL

حالت های MAX و MIN برای ثبت مقادیر بیشینه و کمینه اندازه گیری شده کاربرد دارند و قابلیت REL نیز امکان مقایسه مقدار اندازه گیری شده با یک مقدار مرجع را فراهم می کند. این امکانات در عیب یابی و بررسی تغییرات پارامترهای الکتریکی می توانند مفید باشند.

• تست دیود و پیوستگی با بیزر

UT139C دارای قابلیت تست دیود و تست پیوستگی صوتی است. تست پیوستگی برای بررسی سیم ها، فیوزها و مسیرهای مدار و تست دیود برای بررسی عملکرد اولیه دیودها و برخی قطعات نیمه هادی کاربرد دارد.

• قابلیت Data Hold

با استفاده از Data Hold می توان مقدار نمایش داده شده را روی صفحه ثابت نگه داشت. این قابلیت زمانی مفید است که کاربر پس از انجام اندازه گیری نیاز داشته باشد بدون نگه داشتن پراب ها در همان نقطه، مقدار ثبت شده را مشاهده یا یادداشت کند.

• رده ایمنی CAT III 600V

UT139C با رده ایمنی CAT III 600V طراحی شده است و برای بسیاری از اندازه گیری های مرتبط با تاسیسات و مدارهای الکتریکی در این رده کاربرد دارد. با این حال رعایت دستورالعمل های ایمنی، استفاده صحیح از پراب ها و توجه به شرایط واقعی مدار هنگام کار با ولتاژهای خطرناک ضروری است.

• محافظ سیلیکونی و طراحی مناسب برای کارهای تعمیراتی

بدنه دستگاه به همراه محافظ سیلیکونی، مقاومت مناسبی در برابر ضربه ها و آسیب های معمول محیط کار ایجاد می کند. ابعاد ۱۷۰ × ۸۰ × ۴۸ میلی متر و وزن حدود ۳۴۵ گرم نیز باعث شده دستگاه در عین برخورداری از امکانات متعدد، برای استفاده روزمره تکنسین ها و تعمیرکاران قابل حمل باشد.

• خاموشی خودکار برای کاهش مصرف باتری

قابلیت خاموشی خودکار در زمان هایی که دستگاه بدون استفاده باقی می ماند، به کاهش مصرف باتری کمک می کند. این ویژگی برای استفاده های روزمره و محیط های کاری که ممکن است کاربر خاموش کردن دستگاه را فراموش کند، کاربردی است.

کاربردها و مناسب برای چه کسانی است؟

مولتی متر دیجیتال UNI-T UT139C به دلیل برخورداری از True RMS، اندازه گیری ولتاژ و جریان AC/DC، مقاومت، خازن، فرکانس و دما و همچنین قابلیت هایی مانند NCV، تست دیود و پیوستگی، برای طیف گسترده ای از کارهای برق و الکترونیک قابل استفاده است. ترکیب امکانات اندازه گیری و رده ایمنی CAT III 600V باعث شده این مدل بیشتر برای تکنسین ها و کاربرانی مناسب باشد که به یک مولتی متر چندمنظوره برای عیب یابی و اندازه گیری های روزمره و تخصصی نیاز دارند.

• تعمیرات و عیب یابی تجهیزات الکتریکی

UT139C برای بررسی ولتاژ، جریان، مقاومت و پیوستگی مدارهای الکتریکی کاربرد دارد و می توان از آن برای پیدا کردن قطعی، بررسی اتصالات و کنترل وضعیت بخش های مختلف مدار استفاده کرد.

• تعمیرات و عیب یابی مدارهای الکترونیکی

قابلیت اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle و تست دیود، این مدل را برای تعمیرکاران برد و تجهیزات الکترونیکی کاربردی می کند. True RMS نیز در اندازه گیری سیگنال های AC مزیت مهمی محسوب می شود.

• بررسی تجهیزات و تابلوهای برق

وجود اندازه گیری جریان تا ۱۰ آمپر، ولتاژ تا ۶۰۰ ولت و قابلیت NCV، امکان انجام بسیاری از بررسی های اولیه در تجهیزات و مدارهای الکتریکی را فراهم می کند. با این حال، نوع مدار و شرایط اندازه گیری باید با رده ایمنی دستگاه مطابقت داشته باشد.

• تاسیسات و کارهای برق ساختمان

برقکاران می توانند از UT139C برای اندازه گیری ولتاژ AC، بررسی پیوستگی، تست برخی مدارها و تشخیص اولیه وجود ولتاژ بدون تماس استفاده کنند. قابلیت NCV در بررسی سریع سیم ها و کابل ها مفید است، اما برای تایید قطعی بی برقی مدار نباید به NCV به تنهایی تکیه کرد.

• اندازه گیری دمای تجهیزات و قطعات

با توجه به پشتیبانی دستگاه از اندازه گیری دما و ارائه پراب دما، می توان از UT139C برای بررسی دمای قطعات و تجهیزات در محدوده مجاز دستگاه استفاده کرد. این قابلیت برای کاربرانی که در کنار اندازه گیری های الکتریکی به کنترل دما نیز نیاز دارند، یک مزیت محسوب می شود.

• بررسی منابع تغذیه و مدارهای الکترونیکی

اندازه گیری ولتاژ DC، جریان، مقاومت، ظرفیت خازنی و فرکانس باعث می شود UT139C برای بررسی منابع تغذیه، مدارهای کنترلی و بسیاری از تجهیزات الکترونیکی مناسب باشد. قابلیت Data Hold و MAX/MIN/REL نیز در ثبت و مقایسه نتایج اندازه گیری کاربرد دارند.

این دستگاه برای چه کسانی مناسب است؟

• برقکاران و تکنسین های برق

برای کاربرانی که به اندازه گیری ولتاژ و جریان، بررسی مدارها و تشخیص اولیه وجود ولتاژ نیاز دارند، UT139C مجموعه مناسبی از قابلیت های کاربردی را ارائه می دهد.

• تعمیرکاران تجهیزات الکترونیکی و برد

وجود تست دیود، تست پیوستگی، اندازه گیری مقاومت و خازن، فرکانس و Duty Cycle باعث می شود این مدل برای عیب یابی بسیاری از مدارهای الکترونیکی انتخاب مناسبی باشد.

• تکنسین های تعمیر و نگهداری

برای تکنسین های Maintenance که در محیط کار با تجهیزات مختلف الکتریکی و الکترونیکی سروکار دارند، چندمنظوره بودن UT139C باعث می شود برای بسیاری از اندازه گیری های معمول نیازی به چند دستگاه جداگانه نباشد.

• تکنسین های تاسیسات و برق ساختمان

قابلیت NCV، اندازه گیری ولتاژ AC/DC و تست پیوستگی می تواند در بررسی و عیب یابی تاسیسات الکتریکی کاربرد داشته باشد.

• مهندسان و دانشجویان برق و الکترونیک

این مدل به دلیل داشتن مجموعه نسبتاً کاملی از قابلیت های اندازه گیری، برای آزمایشگاه، پروژه های آموزشی و بررسی مدارهای الکتریکی و الکترونیکی نیز قابل استفاده است.

• کاربران حرفه ای و تعمیرکاران عمومی

اگر کاربر به یک مولتی متر همه کاره با True RMS، اندازه گیری دما، جریان تا ۱۰ آمپر، NCV و نمایشگر ۶۰۰۰ شمارش نیاز داشته باشد، UT139C می تواند گزینه مناسبی باشد.

چه زمانی بهتر است مدل دیگری انتخاب شود؟

1. اگر کاربرد شما به اندازه گیری جریان های بالاتر از ۱۰ آمپر، رده ایمنی بالاتر از CAT III 600V، اندازه گیری های تخصصی شبکه های قدرت یا امکانات پیشرفته تحلیل سیگنال نیاز دارد، بهتر است به جای UT139C یک مولتی متر تخصصی متناسب با شرایط پروژه انتخاب شود. همچنین برای اندازه گیری و تحلیل شکل موج های الکتریکی، مولتی متر جایگزین اسیلوسکوپ نیست.

2. در مجموع، UNI-T UT139C برای برقکاران، تعمیرکاران الکترونیک، تکنسین های تعمیر و نگهداری، فعالان تاسیسات و کاربران حرفه ای که به یک مولتی متر دیجیتال چندمنظوره با True RMS، NCV، اندازه گیری دما و جریان تا ۱۰ آمپر نیاز دارند، گزینه ای کاربردی و کامل محسوب می شود.

مقایسه مولتی متر UNI-T UT139C با مدل های مشابه:

• مقایسه با UNI-T UT139B

UT139B نزدیک ترین مدل به UT139C در خانواده UT139 است و بسیاری از قابلیت های اصلی مانند اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت، جریان تا ۱۰ آمپر، True RMS، NCV، اندازه گیری مقاومت و ظرفیت خازنی، فرکانس، تست دیود و پیوستگی و نمایشگر ۴۰۰۰ شمارش را ارائه می دهد. تفاوت مهم UT139C در برخورداری از اندازه گیری دما و همچنین نمایشگر ۶۰۰۰ شمارش است. UT139C همچنین مقاومت را تا ۶۰ مگااهم اندازه گیری می کند، در حالی که UT139B در این بخش تا ۴۰ مگااهم را پوشش می دهد. بنابراین اگر اندازه گیری دما و محدوده بالاتر مقاومت برای شما اهمیت دارد، UT139C انتخاب کامل تری است؛ اما برای کاربردهای عمومی برق و الکترونیک، UT139B می تواند گزینه ساده تر و اقتصادی تری باشد.

• مقایسه با UNI-T UT139A

UT139A مدل ساده تر این خانواده محسوب می شود. این مدل نیز اندازه گیری ولتاژ تا ۶۰۰ ولت، جریان تا ۱۰ آمپر، True RMS، NCV و قابلیت های حفاظتی مناسب برای کاربردهای برق را ارائه می دهد، اما از نظر امکانات اندازه گیری پایین تر از UT139C قرار می گیرد. UT139A نمایشگر ۲۰۰۰ شمارش دارد، مقاومت را تا ۲۰ مگااهم اندازه گیری می کند و قابلیت هایی مانند اندازه گیری ظرفیت خازن و دما که در UT139C وجود دارند، در آن ارائه نشده اند. بنابراین UT139A بیشتر برای کاربرانی مناسب است که یک مولتی متر True RMS برای اندازه گیری های عمومی برق می خواهند، در حالی که UT139C برای کاربردهای متنوع تر انتخاب کامل تری است.

• مقایسه با UNI-T UT139S

UT139S از نظر قابلیت های پایه به UT139C بسیار نزدیک است و مانند آن دارای نمایشگر ۶۰۰۰ شمارش، True RMS، اندازه گیری مقاومت تا ۶۰ مگااهم، ظرفیت خازنی تا ۹۹٫۹۹ میلی فاراد، فرکانس تا ۱۰ مگاهرتز و دما تا ۱۰۰۰ درجه سانتی گراد است. تفاوت اصلی در امکانات تخصصی تر UT139S است؛ این مدل به قابلیت LoZ برای کاهش خطای ناشی از ولتاژهای القایی یا اصطلاحاً Ghost Voltage، فیلتر پایین گذر LPF و نوار آنالوگ ۳۱ سگمنتی مجهز شده و نمایشگر EBTN مشکی آن برای محیط های کم نور طراحی شده است. در مقابل، UT139C گزینه متعادل تری برای کاربردهای عمومی برق، تعمیرات و اندازه گیری های چندمنظوره محسوب می شود.

• مقایسه با UNI-T UT136C+

اگرچه UT136C+ از نظر برخی محدوده های اندازه گیری می تواند گزینه جذابی باشد، اما از نظر ساختار عملکردی با UT139C تفاوت دارد. UT136C+ دارای اندازه گیری ولتاژ AC/DC تا ۱۰۰۰ ولت و جریان تا ۱۰ آمپر است، اما از نوع اندازه گیری میانگین گیری شده (Average) استفاده می کند، در حالی که UT139C از True RMS بهره می برد. به همین دلیل برای اندازه گیری سیگنال های AC که شکل موج آنها ایده آل و سینوسی نیست، UT139C انتخاب مناسب تری است؛ در مقابل، اگر محدوده ۱۰۰۰ ولت برای پروژه اهمیت بیشتری داشته باشد، UT136C+ می تواند مورد بررسی قرار گیرد.

"جمع بندی انتخاب مدل"

اگر یک مولتی متر True RMS با امکانات کامل تر، اندازه گیری دما، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی بالا، فرکانس، NCV و نمایشگر ۶۰۰۰ شمارش می خواهید، UNI-T UT139C انتخاب متعادلی در این خانواده است. اگر امکانات ساده تر و هزینه پایین تر اولویت دارد، UT139A یا UT139B را می توان بررسی کرد. اگر به LoZ، فیلتر LPF و نمایشگر EBTN با نوار آنالوگ نیاز دارید، UT139S گزینه تخصصی تری است. همچنین برای کاربردهایی که محدوده اندازه گیری ولتاژ تا ۱۰۰۰ ولت اهمیت بیشتری دارد، مدل هایی مانند UT136C+ ارزش بررسی دارند.

راهنمای خرید مولتی متر UNI-T UT139C / چگونه مدل مناسب را انتخاب کنیم؟

• ابتدا نوع کاربرد خود را مشخص کنید

پیش از خرید مولتی متر باید مشخص شود که دستگاه برای چه نوع اندازه گیری هایی استفاده خواهد شد. اگر هدف شما عیب یابی مدارهای برق، تعمیر تجهیزات الکتریکی و الکترونیکی، اندازه گیری ولتاژ و جریان، بررسی مقاومت و خازن و همچنین اندازه گیری دما است، UNI-T UT139C یک مولتی متر چندمنظوره و کاربردی محسوب می شود. این مدل برای برق کارها، تکنسین های تعمیر و نگهداری، مهندسان و کاربران حرفه ای طراحی شده و مجموعه ای از اندازه گیری های متداول را در یک دستگاه ارائه می کند.

• True RMS برای اندازه گیری های AC را در نظر بگیرید

اگر قرار است ولتاژ یا جریان AC را در تجهیزات مختلف اندازه گیری کنید، نوع فناوری اندازه گیری اهمیت زیادی دارد. UT139C از True RMS استفاده می کند و در کنار آن قابلیت VFC نیز دارد؛ بنابراین برای کاربردهایی که اندازه گیری سیگنال های AC و تجهیزات برقی با شرایط مختلف مطرح است، انتخاب مناسب تری نسبت به مولتی مترهای ساده میانگین گیری شده خواهد بود. اگر اندازه گیری AC برای شما اهمیت زیادی دارد، بهتر است هنگام مقایسه مدل ها حتماً True RMS بودن دستگاه را بررسی کنید.

• محدوده ولتاژ موردنیاز را بررسی کنید

UT139C امکان اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت را دارد و از نظر ایمنی در رده CAT III 600V قرار می گیرد. بنابراین برای بسیاری از کارهای عیب یابی برق، تابلوهای الکتریکی و مدارهای عمومی مناسب است. با این حال اگر پروژه شما به طور مشخص به اندازه گیری ولتاژهای بالاتر از ۶۰۰ ولت نیاز دارد، باید به سراغ مدلی بروید که محدوده و رده ایمنی متناسب با آن کاربرد را داشته باشد. صرفاً بالا بودن عدد ولتاژ در مشخصات یک مولتی متر به معنی مناسب بودن آن برای هر محیطی نیست و رده ایمنی نیز باید بررسی شود.

• به قابلیت اندازه گیری جریان توجه کنید

در صورتی که مولتی متر برای عیب یابی مدارها و تجهیزات الکتریکی استفاده می شود، محدوده جریان اهمیت زیادی دارد. UT139C امکان اندازه گیری جریان AC و DC تا ۱۰ آمپر را دارد و برای بسیاری از کاربردهای عمومی برق و الکترونیک مناسب است. اگر اندازه گیری جریان های بالاتر از این مقدار یا اندازه گیری جریان بدون قطع مدار موردنیاز باشد، بهتر است مولتی متر را با یک کلمپ متر یا تجهیزات اندازه گیری جریان تخصصی جایگزین کنید.

• تعداد شمارش نمایشگر را با دقت موردنیاز تطبیق دهید

UT139C دارای نمایشگر ۶۰۰۰ شمارش است. تعداد شمارش بیشتر در مقایسه با مدل های پایه، امکان نمایش دقیق تر مقدار اندازه گیری شده و تغییرات آن را فراهم می کند. بنابراین اگر بین چند مدل مردد هستید و دقت نمایش برایتان اهمیت دارد، علاوه بر محدوده اندازه گیری باید تعداد شمارش نمایشگر را نیز مقایسه کنید.

• اگر دما اندازه گیری می کنید، مدل دارای ورودی دما انتخاب کنید

یکی از تفاوت های مهم UT139C با مدل های ساده تر خانواده UT139، قابلیت اندازه گیری دما است. این مدل با پراب دما می تواند دما را در محدوده ‎-۴۰ تا ۱۰۰۰ درجه سانتی گراد اندازه گیری کند. اگر در تعمیرات، سیستم های صنعتی، تجهیزات گرمایشی یا عیب یابی تجهیزات نیاز به اندازه گیری دما دارید، وجود این قابلیت می تواند شما را از تهیه یک ابزار اندازه گیری جداگانه بی نیاز کند.

• مقاومت و ظرفیت خازنی موردنیاز را بررسی کنید

در تعمیرات الکترونیکی، بررسی مقاومت و خازن از اندازه گیری های مهم محسوب می شود. UT139C مقاومت را تا ۶۰ مگااهم و ظرفیت خازنی را تا ۹۹٫۹۹ میلی فاراد اندازه گیری می کند. بنابراین هنگام انتخاب مولتی متر باید محدوده این دو پارامتر را با قطعات و مدارهایی که معمولاً با آنها سروکار دارید مقایسه کنید؛ به خصوص اگر مولتی متر قرار است علاوه بر کارهای برق، در تعمیرات الکترونیکی نیز استفاده شود.

به فرکانس و Duty Cycle نیاز دارید؟

اگر در تعمیرات الکترونیکی، منابع تغذیه، مدارهای کنترلی یا سیستم هایی با سیگنال های فرکانسی فعالیت می کنید، وجود قابلیت اندازه گیری فرکانس می تواند کاربرد دستگاه را افزایش دهد. UT139C فرکانس را از ۱۰ هرتز تا ۱۰ مگاهرتز اندازه گیری می کند و قابلیت اندازه گیری Duty Cycle در محدوده ۰٫۱ تا ۹۹٫۹ درصد را نیز دارد. در نتیجه برای کاربرانی که علاوه بر ولتاژ و جریان با سیگنال های فرکانسی سروکار دارند، انتخاب کامل تری نسبت به مولتی مترهای پایه خواهد بود.

• قابلیت های کاربردی مانند NCV و MAX/MIN را بررسی کنید

برای کارهای برق، امکانات جانبی می توانند سرعت عیب یابی را افزایش دهند. UT139C به قابلیت NCV برای تشخیص غیرتماسی ولتاژ، Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده و حالت های MAX، MIN و REL مجهز است. نور پس زمینه نیز مشاهده نمایشگر را در محیط های کم نور آسان تر می کند. اگر مولتی متر را برای استفاده روزمره و تعمیرات می خواهید، این امکانات در عمل می توانند به اندازه محدوده های اندازه گیری اهمیت داشته باشند.

• اگر بین UT139C و مدل های مشابه مردد هستید، تفاوت کاربردی را بررسی کنید

در خانواده UT139، مدل های مختلف برای سطح متفاوتی از نیاز طراحی شده اند. UT139A مدل ساده تر با نمایشگر ۲۰۰۰ شمارش و مقاومت تا ۲۰ مگااهم است، در حالی که UT139B نمایشگر ۴۰۰۰ شمارش و قابلیت های بیشتری دارد. UT139C با نمایشگر ۶۰۰۰ شمارش، اندازه گیری دما، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی و فرکانس، گزینه کامل تری برای کاربردهای چندمنظوره است. در طرف دیگر، UT139S امکانات تخصصی تری مانند LoZ و LPF و نوار آنالوگ دارد و بیشتر برای کاربرانی مناسب است که به قابلیت های تخصصی تر برق نیاز دارند.

• در نهایت رده ایمنی و شرایط واقعی استفاده را بررسی کنید

برای انتخاب مولتی متر فقط به تعداد قابلیت ها یا محدوده اندازه گیری توجه نکنید. رده ایمنی، ولتاژ مورد استفاده، نوع محیط کاری و کیفیت تجهیزات همراه نیز اهمیت دارند. UT139C دارای حفاظت ورودی و رده CAT III 600V است و برای کاربردهای متداول برق و تعمیرات طراحی شده است؛ با این حال برای اندازه گیری های تخصصی در محیط های با سطح خطر بالاتر باید مولتی متری انتخاب شود که رده ایمنی آن دقیقاً با شرایط کار مطابقت داشته باشد.

UT139C برای چه کاربری انتخاب مناسبی است؟

اگر به یک مولتی متر True RMS، دارای NCV، نمایشگر ۶۰۰۰ شمارش، اندازه گیری AC/DC تا ۶۰۰ ولت، جریان تا ۱۰ آمپر، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی، فرکانس و دما نیاز دارید، UT139C انتخاب مناسبی برای طیف گسترده ای از کارهای برق و الکترونیک است. وجود قابلیت های MAX/MIN/REL، Data Hold، نور پس زمینه، VFC و تست دیود و پیوستگی نیز آن را برای عیب یابی و تعمیرات روزمره کاربردی تر می کند.

"جمع بندی انتخاب"

اگر یک مولتی متر برای تعمیرات برق و الکترونیک، عیب یابی تجهیزات، اندازه گیری AC/DC، تست قطعات، اندازه گیری دما و بررسی فرکانس می خواهید و در عین حال True RMS و NCV برایتان اهمیت دارد، UNI-T UT139C گزینه ای متعادل و چندمنظوره است. اما اگر فقط اندازه گیری های پایه را انجام می دهید، ممکن است یک مدل ساده تر اقتصادی تر باشد؛ و اگر به قابلیت هایی مانند LoZ و LPF نیاز دارید، بهتر است مدل های تخصصی تر خانواده UNI-T را بررسی کنید.

آموزش استفاده از مولتی متر UNI-T UT139C

• آشنایی با دستگاه و پراب ها

پیش از شروع اندازه گیری، سلکتور دستگاه را روی تابع موردنظر قرار دهید و پراب ها را به ترمینال های مناسب متصل کنید. پراب مشکی معمولاً باید در ترمینال COM قرار گیرد و پراب قرمز بسته به نوع اندازه گیری در ترمینال V/Ω/Hz یا ترمینال مربوط به جریان قرار می گیرد. قبل از هر اندازه گیری، وضعیت سلکتور و محل اتصال پراب ها را بررسی کنید تا از اتصال اشتباه و آسیب به دستگاه جلوگیری شود.

• اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، پراب مشکی را به COM و پراب قرمز را به ورودی V/Ω/Hz متصل کنید. سلکتور را روی حالت ولتاژ DC قرار دهید و پراب ها را به صورت موازی با دو نقطه موردنظر قرار دهید. در مدارهای DC، قرمز روی نقطه مثبت و مشکی روی نقطه منفی قرار می گیرد. UT139C می تواند ولتاژ DC را تا ۶۰۰ ولت اندازه گیری کند. اگر مقدار یا محدوده ولتاژ مدار مشخص نیست، بهتر است ابتدا با محدوده بالاتر شروع کنید و سپس در صورت نیاز محدوده مناسب را انتخاب کنید.

• اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، پراب ها را مانند حالت ولتاژ DC به COM و ورودی V/Ω/Hz متصل کنید، سپس سلکتور را روی حالت AC Voltage قرار دهید. پراب ها را به صورت موازی با منبع یا دو نقطه موردنظر قرار دهید. UT139C قابلیت اندازه گیری ولتاژ AC تا ۶۰۰ ولت را دارد و به دلیل استفاده از True RMS برای اندازه گیری سیگنال های AC کاربردی است. هنگام اندازه گیری ولتاژهای شبکه برق، پراب ها را فقط از قسمت عایق در دست بگیرید و از تماس نوک فلزی آنها با یکدیگر جلوگیری کنید.

• استفاده از قابلیت NCV

قابلیت NCV برای تشخیص غیرتماسی وجود میدان الکتریکی و بررسی اولیه وجود ولتاژ AC کاربرد دارد. برای استفاده از آن، دستگاه را روی حالت NCV قرار دهید و قسمت مربوط به تشخیص غیرتماسی را به سیم یا محل موردنظر نزدیک کنید. در صورت تشخیص میدان الکتریکی، دستگاه با هشدار مربوطه کاربر را مطلع می کند. NCV برای تشخیص اولیه مناسب است و نباید به عنوان جایگزین اندازه گیری مستقیم و دقیق ولتاژ در نظر گرفته شود.

• اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مطمئن شوید مدار یا قطعه موردنظر بدون برق است. پراب مشکی را در COM و پراب قرمز را در ورودی V/Ω/Hz قرار دهید و سلکتور را روی Ω تنظیم کنید. سپس دو پراب را به دو سر مقاومت یا بخش موردنظر متصل کنید. برای اندازه گیری دقیق مقاومت، وجود ولتاژ در مدار می تواند باعث ایجاد خطا یا حتی آسیب به مولتی متر شود؛ بنابراین مقاومت را روی مدار بی برق اندازه گیری کنید.

• تست پیوستگی سیم و مدار

برای بررسی اتصال سیم، فیوز یا مسیر یک مدار، حالت Continuity را انتخاب کنید. پس از اطمینان از قطع بودن برق، دو پراب را در دو طرف مسیر موردنظر قرار دهید. اگر مقاومت مسیر پایین باشد، مولتی متر با استفاده از بیزر وجود پیوستگی را اعلام می کند. این حالت برای پیدا کردن سیم قطع شده یا بررسی سریع اتصالات بسیار کاربردی است.

• تست دیود

برای تست دیود، ابتدا مدار را خاموش و در صورت امکان دیود را از مدار جدا کنید یا حداقل از بی برق بودن مسیر اطمینان حاصل کنید. دستگاه را روی حالت Diode قرار دهید و پراب ها را به دو سر دیود متصل کنید. با جابه جا کردن پراب ها می توان رفتار دیود را در جهت مستقیم و معکوس بررسی کرد. نمایش مقدار مناسب در جهت مستقیم و عدم هدایت در جهت معکوس می تواند نشان دهنده عملکرد صحیح دیود باشد؛ مقدار دقیق نمایش داده شده به نوع دیود بستگی دارد.

• اندازه گیری جریان DC و AC

اندازه گیری جریان با اندازه گیری ولتاژ متفاوت است و باید با دقت بیشتری انجام شود. ابتدا مطمئن شوید پراب قرمز در ترمینال مخصوص جریان قرار گرفته و سلکتور نیز روی حالت مناسب جریان AC یا DC است. سپس مولتی متر را به صورت سری در مسیر جریان قرار دهید؛ اتصال مستقیم مولتی متر در حالت جریان به دو سر منبع ولتاژ می تواند باعث اتصال کوتاه و آسیب به دستگاه یا مدار شود. UT139C قابلیت اندازه گیری جریان AC و DC تا ۱۰ آمپر را دارد. در صورت نامشخص بودن مقدار جریان، از محدوده مناسب شروع کنید و از عبور جریان بیشتر از محدوده مجاز دستگاه خودداری کنید.

• اندازه گیری ظرفیت خازن

برای تست ظرفیت خازن، ابتدا خازن را کاملاً از مدار جدا کرده و آن را تخلیه کنید. سپس حالت Capacitance را انتخاب کرده و پراب ها را به پایه های خازن متصل کنید. هنگام تست خازن های قطبی، جهت اتصال پراب ها را نیز در نظر بگیرید. UT139C قابلیت اندازه گیری ظرفیت خازنی تا ۹۹٫۹۹ میلی فاراد را دارد. برای خازن های دارای شارژ، اتصال مستقیم پراب ها می تواند به مولتی متر آسیب بزند؛ بنابراین تخلیه کامل خازن پیش از اندازه گیری ضروری است.

• اندازه گیری فرکانس

برای اندازه گیری فرکانس یک سیگنال، پراب ها را به ورودی V/Ω/Hz و COM متصل کرده و دستگاه را روی حالت Hz قرار دهید. سپس پراب ها را به نقاط موردنظر متصل کنید و مقدار فرکانس را روی نمایشگر بخوانید. UT139C محدوده اندازه گیری فرکانس ۱۰ هرتز تا ۱۰ مگاهرتز را پوشش می دهد. در سیگنال های ناشناخته، پیش از اتصال پراب ها از مناسب بودن سطح ولتاژ و شرایط مدار اطمینان حاصل کنید.

• اندازه گیری Duty Cycle

در مدارهایی که سیگنال پالسی یا PWM وجود دارد، می توان از قابلیت Duty Cycle استفاده کرد. پس از انتخاب حالت مربوطه، پراب ها را به سیگنال و مرجع مدار متصل کنید و مقدار درصد نمایش داده شده را بخوانید. UT139C می تواند Duty Cycle را در محدوده ۰٫۱ تا ۹۹٫۹ درصد اندازه گیری کند. این قابلیت در بررسی سیگنال های کنترلی و مدارهای الکترونیکی کاربرد دارد.

• اندازه گیری دما

برای اندازه گیری دما از پراب دمای همراه دستگاه استفاده کنید. پراب را مطابق ترمینال ها و دستورالعمل دستگاه متصل کرده و سلکتور را روی حالت دما قرار دهید. سپس نوک پراب را در محل موردنظر قرار دهید و پس از پایدار شدن مقدار، دما را از نمایشگر بخوانید. UT139C قابلیت اندازه گیری دما در محدوده ‎-۴۰ تا ۱۰۰۰ درجه سانتی گراد را دارد. هنگام اندازه گیری دماهای بالا، از تماس قسمت های فلزی داغ با دست و بدنه مولتی متر جلوگیری کنید.

• استفاده از Auto Range و Manual Range

UT139C از حالت های Auto Range و Manual Range پشتیبانی می کند. در حالت اتوماتیک، دستگاه محدوده مناسب اندازه گیری را انتخاب می کند و برای استفاده روزمره گزینه راحت تری است. در حالت دستی، کاربر می تواند محدوده اندازه گیری را خودش تعیین کند که در برخی اندازه گیری ها برای کنترل بهتر مقدار و سرعت نمایش مفید است.

• استفاده از Data Hold

قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده روی نمایشگر کاربرد دارد. زمانی که دسترسی مستقیم به نمایشگر دشوار است، می توان مقدار اندازه گیری شده را با این قابلیت روی صفحه نگه داشت و سپس آن را مشاهده یا ثبت کرد.

• استفاده از MAX/MIN و REL

حالت MAX/MIN برای مشاهده بیشترین و کمترین مقدار ثبت شده در فرآیند اندازه گیری کاربرد دارد. قابلیت REL نیز برای مقایسه تغییرات نسبت به یک مقدار مرجع استفاده می شود و می تواند در اندازه گیری هایی که نیاز به مشاهده اختلاف نسبت به مقدار اولیه دارند، مفید باشد.

• نکات ایمنی هنگام کار با UT139C

قبل از هر اندازه گیری، نوع تابع، محدوده و محل قرارگیری پراب ها را بررسی کنید. هنگام اندازه گیری جریان، پراب قرمز را در ورودی جریان قرار دهید و پس از پایان اندازه گیری جریان، آن را دوباره به ورودی V/Ω/Hz منتقل کنید. هیچ گاه در حالت اندازه گیری مقاومت، پیوستگی، دیود یا ظرفیت خازن، دستگاه را به مدار دارای ولتاژ متصل نکنید. همچنین هنگام کار با ولتاژهای بالا، رده ایمنی CAT III 600V دستگاه و محدوده مجاز اندازه گیری را در نظر بگیرید و از استفاده از مولتی متر خارج از مشخصات آن خودداری کنید. (meters.uni-trend.com)

• خاموش کردن و نگهداری دستگاه

پس از پایان کار، پراب ها را از مدار جدا کنید و در صورت استفاده از حالت جریان، حتماً محل قرارگیری پراب قرمز را بررسی کنید. دستگاه را در محیط خشک و دور از رطوبت، گرمای شدید و ضربه نگهداری کنید. تمیز نگه داشتن ورودی های پراب و بررسی سلامت کابل ها و نوک پراب ها نیز به حفظ عملکرد صحیح مولتی متر کمک می کند.

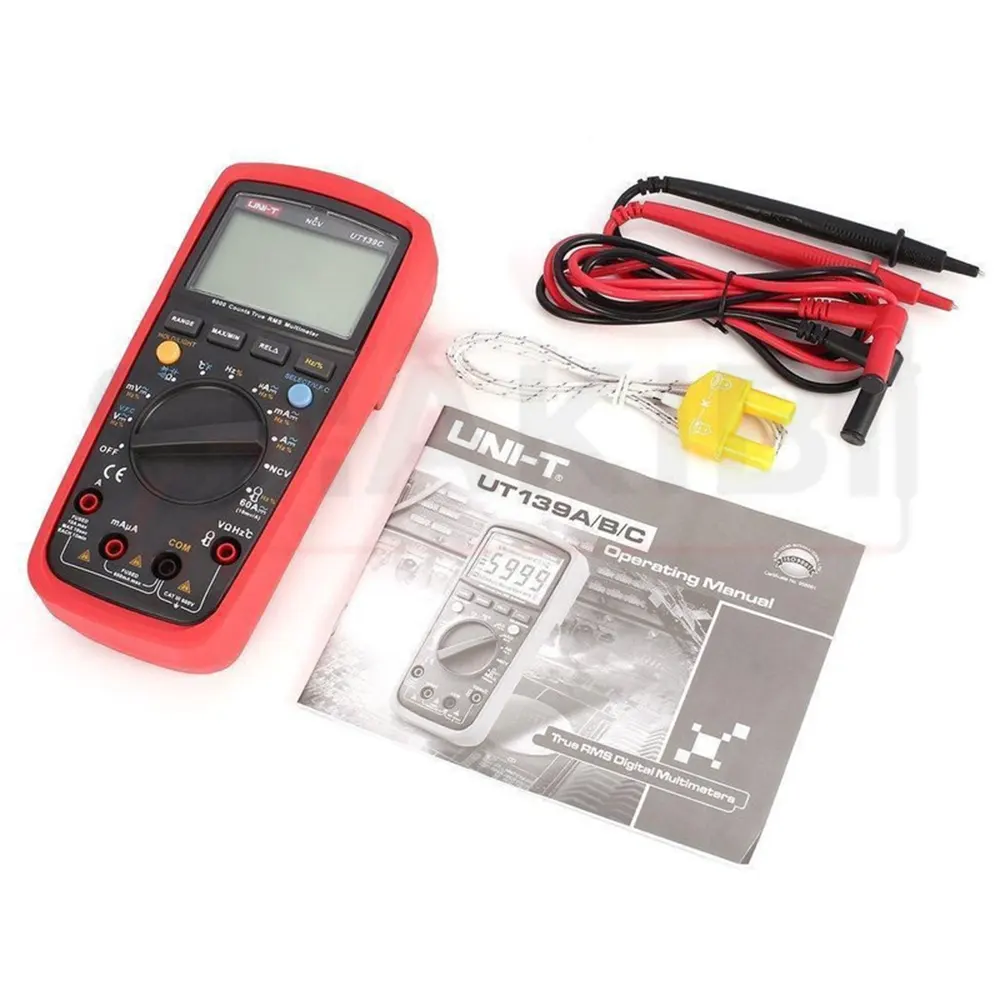

اقلام همراه مولتی متر UNI-T UT139C

• دو عدد باتری ۱٫۵ ولت R6 (AA)

• پراب های تست مولتی متر

• پراب دمایی

• دفترچه راهنمای انگلیسی

• جعبه و بسته بندی اصلی دستگاه

سوالات متداول درباره مولتی متر UNI-T UT139C

۱. آیا مولتی متر UNI-T UT139C برای اندازه گیری برق شهری مناسب است؟

بله. UT139C قابلیت اندازه گیری ولتاژ AC و DC تا ۶۰۰ ولت را دارد و با رده ایمنی CAT III 600V برای بسیاری از کاربردهای برق و عیب یابی تجهیزات الکتریکی مناسب است. همچنین قابلیت NCV امکان تشخیص اولیه وجود میدان الکتریکی بدون تماس مستقیم را فراهم می کند.

۲. تفاوت UT139C با مولتی مترهای معمولی چیست؟

مهم ترین مزیت UT139C برخورداری از True RMS، نمایشگر ۶۰۰۰ شمارش، NCV، اندازه گیری دما، فرکانس، ظرفیت خازن و مقاومت تا ۶۰ مگااهم است. علاوه بر این، قابلیت های MAX/MIN، REL و Data Hold نیز برای اندازه گیری و عیب یابی دقیق تر در اختیار کاربر قرار دارند. بنابراین UT139C برای کاربرانی که به مجموعه ای کامل تر از امکانات اندازه گیری نیاز دارند، گزینه مناسب تری نسبت به مولتی مترهای پایه است.

۳. آیا با UT139C می توان خازن، دیود و پیوستگی مدار را تست کرد؟

بله. این مولتی متر دارای حالت تست ظرفیت خازن، تست دیود و تست پیوستگی با بیزر است. برای تست خازن باید پیش از اتصال پراب ها، خازن کاملاً از مدار جدا و تخلیه شود تا از آسیب به دستگاه و خطای اندازه گیری جلوگیری شود.

۴. آیا UT139C امکان اندازه گیری دما و فرکانس را دارد؟

بله. UT139C علاوه بر اندازه گیری های اصلی برق و الکترونیک، قابلیت اندازه گیری دما در محدوده ‎-۴۰ تا ۱۰۰۰ درجه سانتی گراد و فرکانس از ۱۰ هرتز تا ۱۰ مگاهرتز را دارد. امکان اندازه گیری Duty Cycle نیز برای بررسی سیگنال های پالسی و PWM در نظر گرفته شده است.

۵. آیا UT139C برای تعمیرات الکترونیکی و عیب یابی تجهیزات مناسب است؟

بله. ترکیب اندازه گیری ولتاژ و جریان AC/DC، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی تا ۹۹٫۹۹ میلی فاراد، فرکانس، دما، تست دیود و پیوستگی، همراه با True RMS و قابلیت های MAX/MIN/REL، این مدل را برای بسیاری از کارهای تعمیراتی و عیب یابی الکترونیکی مناسب می کند. با این حال، برای اندازه گیری هایی که به تجهیزات تخصصی مانند اسیلوسکوپ یا کلمپ متر نیاز دارند، باید از ابزار مناسب همان کاربرد استفاده شود.
