کلمپ آمپرمتر UNI-T UT213C با برند اصلی یونیتی (یکسال گارانتی تعویض تضمینی)

معرفی و کاربرد کلمپ آمپرمتر UNI-T UT213C

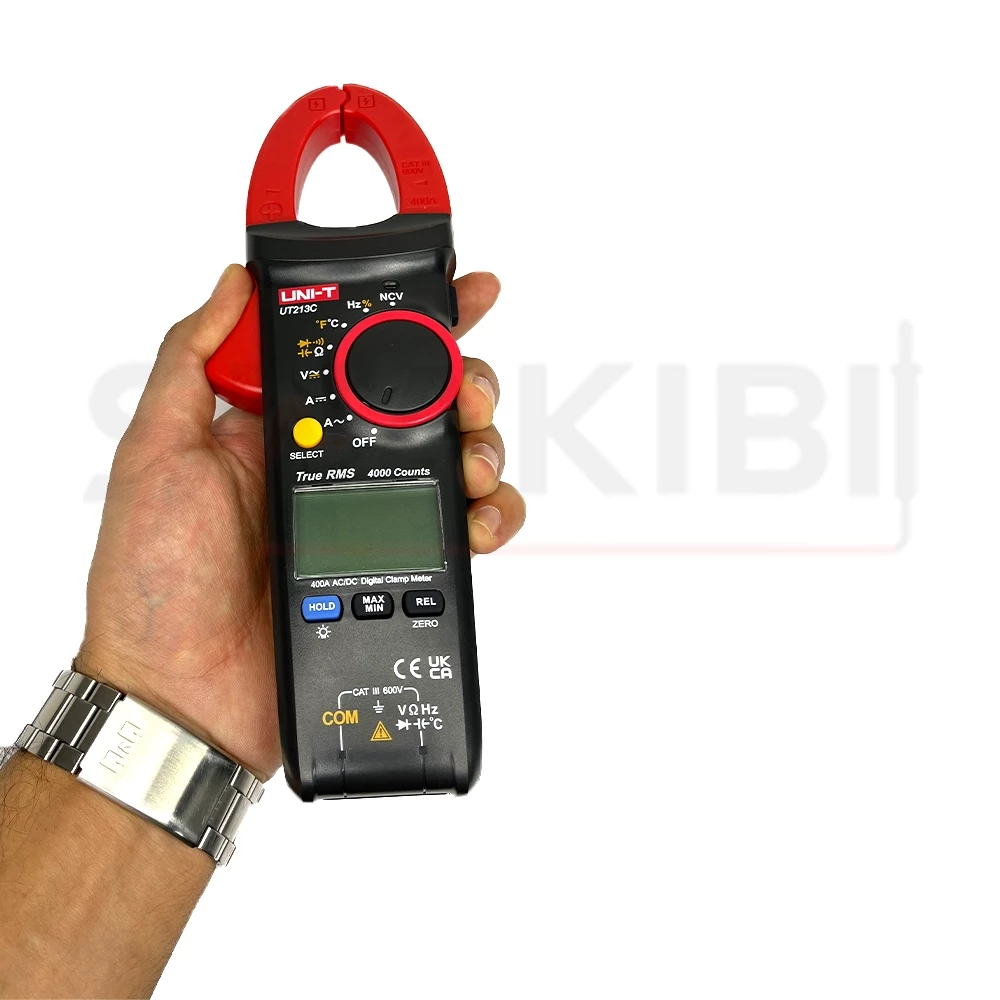

کلمپ آمپرمتر UNI-T UT213C یک مولتی متر کلمپی دیجیتال و چندمنظوره است که برای اندازه گیری جریان AC و DC تا 400 آمپر، ولتاژ AC/DC تا 600 ولت و پارامترهایی مانند مقاومت، ظرفیت خازنی، فرکانس و دما طراحی شده است. فناوری True RMS امکان اندازه گیری دقیق تر سیگنال های غیرسینوسی را فراهم می کند و فک 30 میلی متری دستگاه نیز اجازه می دهد جریان سیم و کابل بدون نیاز به قطع مدار اندازه گیری شود. قابلیت هایی مانند NCV، تست دیود، تست پیوستگی، Auto Range و Data Hold نیز استفاده از دستگاه را در بررسی و عیب یابی مدارهای الکتریکی ساده تر می کنند.

کاربردهای کلمپ آمپرمتر UNI-T UT213C:

این دستگاه برای برق کاری ساختمان، تعمیر و نگهداری تجهیزات الکتریکی، بررسی تابلوهای برق، عیب یابی سیم کشی، تست مدارهای الکترونیکی و اندازه گیری پارامترهای الکتریکی در کارگاه ها کاربرد دارد. قابلیت اندازه گیری جریان به صورت کلمپی، آن را برای بررسی مصرف جریان تجهیزات بدون باز کردن مدار مناسب می کند. همچنین اندازه گیری ولتاژ، مقاومت، خازن، فرکانس و دما باعث می شود UT213C بتواند بسیاری از تست های عمومی برق و الکترونیک را با یک دستگاه پوشش دهد.

ویژگی ها و مزایای کلمپ آمپرمتر UNI-T UT213C:

• اندازه گیری جریان AC و DC تا 400 آمپر

قابلیت اندازه گیری جریان متناوب و مستقیم تا 400 آمپر به صورت کلمپی، امکان بررسی جریان مدار را بدون نیاز به قطع سیم یا باز کردن مدار فراهم می کند.

• فناوری True RMS

فناوری True RMS دقت اندازه گیری جریان و ولتاژ AC را در شرایطی که شکل موج کاملاً سینوسی نیست، بهبود می دهد و برای بررسی تجهیزات الکتریکی مختلف کاربردی است.

• اندازه گیری ولتاژ AC و DC تا 600 ولت

دستگاه می تواند ولتاژ AC و DC را تا 600 ولت اندازه گیری کند و برای بررسی مدارها، تجهیزات برق و عیب یابی سیستم های الکتریکی مورد استفاده قرار گیرد.

• فک کلمپ 30 میلی متری

دهانه فک 30 میلی متری امکان قرار دادن سیم ها و کابل های مختلف را فراهم می کند و اندازه گیری جریان را بدون نیاز به اتصال مستقیم پراب به مدار امکان پذیر می سازد.

• اندازه گیری مقاومت و ظرفیت خازنی

UT213C قابلیت اندازه گیری مقاومت تا 40 مگااهم و ظرفیت خازنی تا 40 میلی فاراد را دارد و می توان از آن برای بررسی اولیه قطعات، سیم ها و مدارهای الکتریکی استفاده کرد.

• اندازه گیری فرکانس و دما

این مدل امکان اندازه گیری فرکانس تا 1 مگاهرتز و دما تا 1000 درجه سانتی گراد را با پراب مناسب فراهم می کند و برای تست های متنوع برق و الکترونیک کاربرد دارد.

• قابلیت تشخیص ولتاژ بدون تماس (NCV)

قابلیت NCV برای تشخیص اولیه وجود ولتاژ AC در سیم ها و کابل ها بدون تماس مستقیم با هادی کاربرد دارد و می تواند سرعت بررسی مدار را افزایش دهد.

• تست دیود و پیوستگی

با استفاده از حالت تست دیود و پیوستگی می توان وضعیت اولیه قطعات نیمه هادی، سیم ها و اتصالات مدار را بررسی و قطعی یا اتصال مسیر را تشخیص داد.

• Auto Range و Data Hold

قابلیت Auto Range محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند و Data Hold نیز مقدار نمایش داده شده را روی صفحه ثابت نگه می دارد تا خواندن و ثبت نتایج آسان تر شود.

• نمایشگر دارای نور پس زمینه

نور پس زمینه نمایشگر باعث می شود مقادیر اندازه گیری شده در محیط های کم نور و فضاهای کاری مختلف راحت تر مشاهده شوند.

• طراحی سبک و قابل حمل

با وزن حدود 240 گرم، UT213C دستگاهی نسبتاً سبک و قابل حمل است و می توان آن را برای استفاده روزمره در کارگاه، پروژه های برق و عملیات عیب یابی همراه داشت.

کاربردها و مناسب برای چه کسانی است؟

1. کلمپ آمپرمتر UNI-T UT213C برای اندازه گیری و بررسی پارامترهای الکتریکی در محیط های فنی، کارگاهی و تعمیراتی طراحی شده است. قابلیت اندازه گیری جریان AC و DC تا 400 آمپر به صورت کلمپی، امکان بررسی جریان عبوری از سیم و کابل را بدون نیاز به قطع مدار فراهم می کند. همچنین اندازه گیری ولتاژ AC/DC، مقاومت، خازن، فرکانس و دما باعث می شود این دستگاه برای عیب یابی و بررسی عملکرد تجهیزات الکتریکی و الکترونیکی کاربرد داشته باشد.
2. این مدل برای برق کاران، تکنسین های برق و الکترونیک، تعمیرکاران تجهیزات الکتریکی، نصابان سیستم های برق، تکنسین های تعمیر و نگهداری، کارگاه های فنی و دانشجویان و هنرجویان برق مناسب است. قابلیت هایی مانند True RMS، NCV، تست دیود، تست پیوستگی، Auto Range و Data Hold نیز استفاده از دستگاه را در اندازه گیری های روزمره و عیب یابی مدارها ساده تر می کنند. همچنین کاربران خانگی که به یک کلمپ متر چندمنظوره برای بررسی های عمومی برق نیاز دارند، می توانند از امکانات این مدل استفاده کنند.

مقایسه کلمپ آمپرمتر UNI-T UT213C با مدل های مشابه:

کلمپ آمپرمتر UNI-T UT213C در مقایسه با مدل های مشابه یونیتی، ترکیبی از اندازه گیری جریان AC/DC تا 400 آمپر، True RMS و قابلیت های متنوع برای عیب یابی برق را ارائه می دهد. این مدل دارای فک 30 میلی متری، اندازه گیری ولتاژ AC/DC تا 600 ولت، مقاومت تا 40 مگااهم، ظرفیت خازنی تا 40 میلی فاراد و فرکانس تا 1 مگاهرتز است. همچنین قابلیت هایی مانند NCV، Auto Range، Data Hold، MAX/MIN، تست دیود و پیوستگی را در اختیار کاربر قرار می دهد.

در مقایسه با UNI-T UT203+، هر دو مدل جریان AC و DC تا 400 آمپر و ولتاژ تا 600 ولت را اندازه گیری می کنند و از True RMS، NCV، تست پیوستگی و دیود و قابلیت های کاربردی مشابه بهره می برند. با این حال، UT213C با فک 30 میلی متری در برابر فک 28 میلی متری UT203+، برای کار با کابل های ضخیم تر فضای بیشتری دارد و در کنار آن قابلیت اندازه گیری دما و چراغ قوه نیز ارائه می کند. در مقابل، UT203+ بدنه ای جمع وجورتر با وزن حدود 235 گرم دارد و برای اندازه گیری های عمومی برق گزینه مناسبی است.

اگر UNI-T UT202+ را در نظر بگیریم، این مدل نیز جریان AC تا 400 آمپر، True RMS، ولتاژ تا 600 ولت، مقاومت و ظرفیت خازنی را پوشش می دهد و قابلیت اندازه گیری دما نیز دارد. UT202+ برای کاربرانی که علاوه بر جریان و ولتاژ، به تست دما و خازن نیاز دارند انتخاب مناسبی است؛ در حالی که UT213C با پشتیبانی از جریان AC و DC و فک بزرگ تر، برای کاربرانی که اندازه گیری جریان مستقیم و کار با کابل های ضخیم تر برایشان اهمیت دارد، گزینه کامل تری محسوب می شود.

از طرف دیگر، اگر به جریان بالاتر از 400 آمپر یا امکانات پیشرفته تر نیاز دارید، مدل هایی مانند UNI-T UT204+ انتخاب مناسب تری هستند؛ این مدل جریان AC/DC تا 600 آمپر، نمایشگر 6000 کانت، مقاومت تا 60 مگااهم و ظرفیت خازنی تا 60 میلی فاراد را ارائه می دهد. بنابراین UT213C بیشتر برای اندازه گیری های عمومی و نیمه حرفه ای برق، تعمیرات و عیب یابی مناسب است، در حالی که UT204+ برای پروژه هایی که به محدوده جریان و ظرفیت اندازه گیری بالاتری نیاز دارند، انتخاب بهتری خواهد بود.

در مجموع، UT213C انتخاب مناسبی برای کاربرانی است که فک 30 میلی متری، اندازه گیری جریان AC/DC تا 400 آمپر، True RMS، اندازه گیری دما و مجموعه ای از قابلیت های کاربردی را در یک کلمپ متر می خواهند. اگر تمرکز شما روی اندازه گیری های پایه و اقتصادی تر باشد، UT203+ می تواند گزینه ساده تری باشد؛ اما برای جریان بالاتر، UT204+ انتخاب مناسب تری است.

راهنمای خرید کلمپ آمپرمتر / چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب کلمپ آمپرمتر مناسب، ابتدا باید حداکثر جریان موردنیاز را مشخص کنید. اگر بیشتر اندازه گیری های شما مربوط به مدارهای عمومی، تابلوهای برق، تجهیزات الکتریکی و تعمیرات است، مدل هایی با محدوده 400 آمپر معمولاً پاسخگوی نیاز هستند. UNI-T UT213C با قابلیت اندازه گیری جریان AC و DC تا 400 آمپر، برای این نوع کاربردها گزینه مناسبی است.

2. در مرحله بعد، به نوع جریان قابل اندازه گیری توجه کنید. برخی کلمپ مترها فقط جریان AC را اندازه گیری می کنند، در حالی که UT213C امکان اندازه گیری هر دو جریان AC و DC را دارد. وجود فناوری True RMS نیز برای اندازه گیری دقیق تر سیگنال های غیرسینوسی و تجهیزات دارای بارهای غیرخطی اهمیت دارد.

3. اندازه فک کلمپ نیز یکی از نکات مهم هنگام خرید است. اگر با کابل های ضخیم یا هادی هایی با قطر بیشتر کار می کنید، بهتر است مدلی با دهانه فک مناسب انتخاب کنید. UT213C دارای فک 30 میلی متری است و برای بسیاری از کابل ها و تجهیزات برق صنعتی و کارگاهی فضای مناسبی فراهم می کند.

4. در نهایت، قابلیت های جانبی را بر اساس نوع کار خود بررسی کنید. امکاناتی مانند NCV، اندازه گیری مقاومت، خازن، فرکانس و دما، تست دیود و پیوستگی، Auto Range و Data Hold باعث می شوند کلمپ متر فقط برای اندازه گیری جریان استفاده نشود و بتوان از آن برای عیب یابی و بررسی های مختلف مدار نیز کمک گرفت. بنابراین اگر به یک کلمپ متر چندمنظوره برای برق کاری، تعمیرات، نگهداری تجهیزات و عیب یابی مدارهای AC و DC نیاز دارید، UNI-T UT213C می تواند انتخاب مناسبی باشد.

آموزش استفاده از کلمپ آمپرمتر UNI-T UT213C:

مرحله اول: آماده سازی دستگاه

ابتدا باتری دستگاه را بررسی کرده و از سالم بودن بدنه، فک کلمپ و پراب ها مطمئن شوید. دستگاه را روشن کنید و سلکتور را روی حالت اندازه گیری موردنظر قرار دهید. پیش از اتصال پراب ها، رنج و عملکرد انتخاب شده را بررسی کنید تا از انتخاب اشتباه حالت اندازه گیری جلوگیری شود.

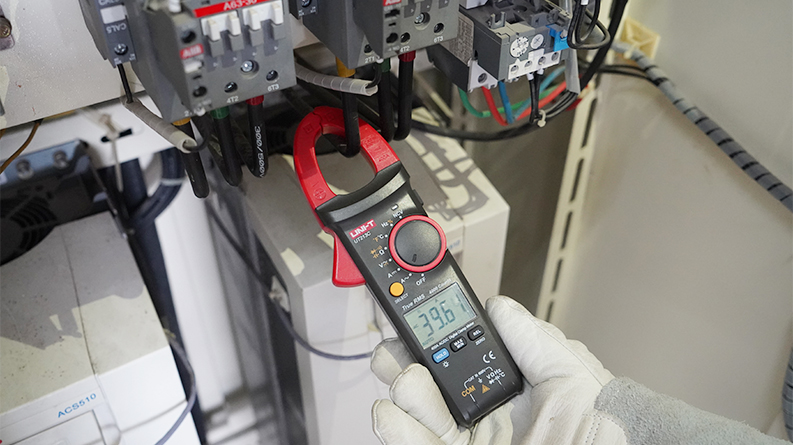

مرحله دوم: اندازه گیری جریان AC و DC با کلمپ

برای اندازه گیری جریان، ابتدا حالت AC یا DC را متناسب با نوع مدار انتخاب کنید. در اندازه گیری جریان DC، در صورت نیاز از قابلیت ZERO برای حذف خطای اولیه استفاده کنید. سپس با اهرم کلمپ فک را باز کرده و فقط یک هادی را داخل فک قرار دهید و فک را کاملاً ببندید. مقدار جریان پس از ثابت شدن عدد روی نمایشگر قابل مشاهده است.

مرحله سوم: اندازه گیری ولتاژ

برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مربوط به اندازه گیری متصل کنید. سپس سلکتور را روی حالت ولتاژ AC یا DC قرار داده و پراب ها را به دو نقطه موردنظر مدار وصل کنید. مقدار ولتاژ روی نمایشگر نشان داده می شود و می توانید برای خواندن راحت تر از Data Hold استفاده کنید.

مرحله چهارم: اندازه گیری مقاومت و پیوستگی

پیش از اندازه گیری مقاومت یا تست پیوستگی، حتماً مطمئن شوید مدار برق دار نیست. حالت مقاومت یا Continuity را انتخاب کرده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. در حالت پیوستگی، در صورت برقرار بودن اتصال، هشدار صوتی دستگاه فعال می شود.

مرحله پنجم: تست دیود و خازن

برای تست دیود، دستگاه را روی حالت Diode قرار داده و پراب ها را به دو سر دیود متصل کنید. برای اندازه گیری ظرفیت خازن نیز حالت Capacitance را انتخاب کنید؛ بهتر است پیش از تست، خازن کاملاً تخلیه شده باشد تا از آسیب به دستگاه و خطای اندازه گیری جلوگیری شود.

مرحله ششم: اندازه گیری دما و فرکانس

در صورت استفاده از پراب دمای مناسب، حالت Temperature را انتخاب کرده و پراب را روی نقطه موردنظر قرار دهید تا مقدار دما نمایش داده شود. برای اندازه گیری فرکانس نیز حالت Frequency را فعال کرده و پراب ها را مطابق شرایط مدار متصل کنید. محدوده فرکانس این مدل تا 1 مگاهرتز اعلام شده است.

مرحله هفتم: استفاده از NCV و قابلیت های کمکی

برای تشخیص اولیه ولتاژ، حالت NCV را فعال کرده و قسمت مربوط به تشخیص ولتاژ را در نزدیکی سیم یا کابل قرار دهید. همچنین می توانید از Auto Range برای انتخاب خودکار رنج و از Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر استفاده کنید.

نکته ایمنی :

هنگام اندازه گیری جریان با فک کلمپ، همیشه فقط یک هادی را داخل فک قرار دهید. برای تست مقاومت، پیوستگی و خازن، مدار را از منبع تغذیه جدا و خازن ها را تخلیه کنید. هنگام اندازه گیری ولتاژ و جریان، از تماس با قسمت فلزی پراب ها خودداری کرده و قبل از هر اندازه گیری، حالت و رنج دستگاه را بررسی کنید. قابلیت NCV نیز فقط برای تشخیص اولیه وجود ولتاژ است و نباید به تنهایی برای تایید بی برقی مدار استفاده شود.

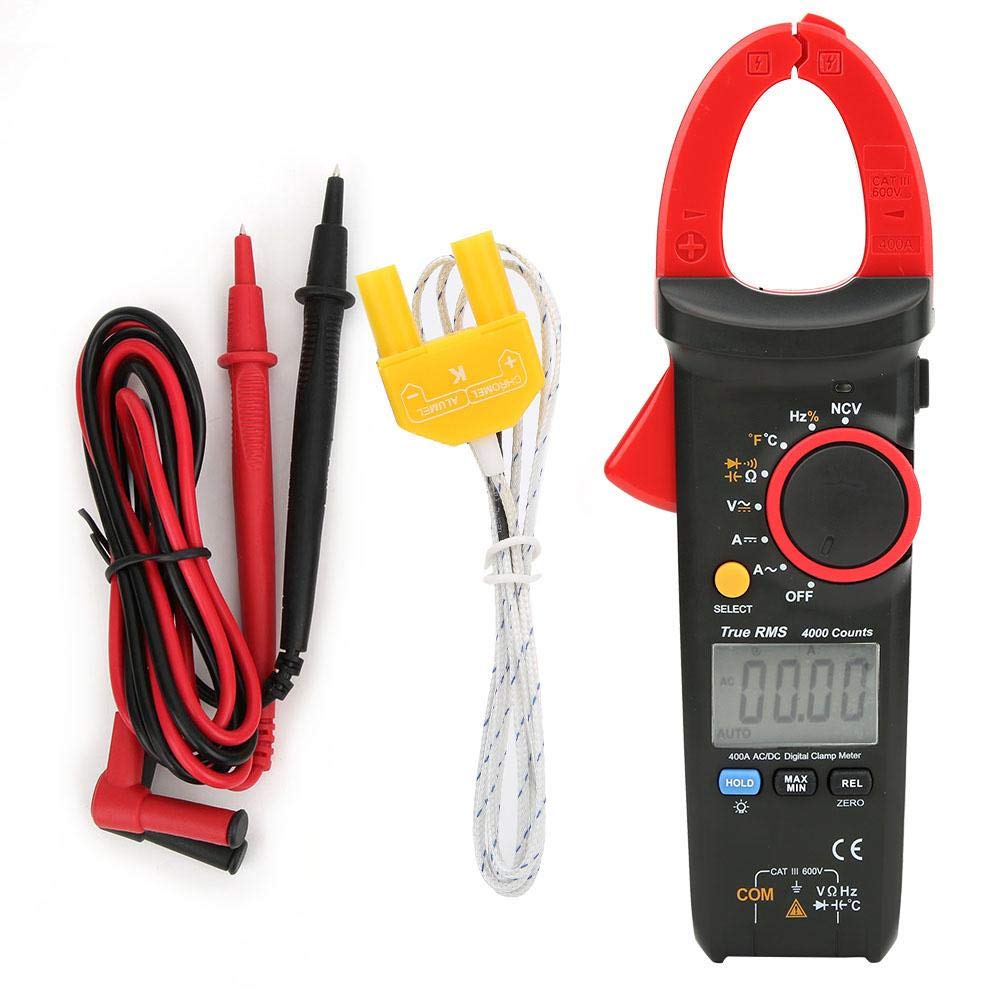

اقلام همراه کلمپ آمپرمتر UNI-T UT213C:

1. کلمپ آمپرمتر دیجیتال UNI-T UT213C

2. یک جفت سیم تست و پراب اندازه گیری

3. پراب دما برای اندازه گیری دمای تجهیزات

4. باتری های موردنیاز دستگاه

5. کیف حمل و نگهداری

6. دفترچه راهنمای کاربر

سوالات متداول درباره کلمپ آمپرمتر UNI-T UT213C:

1. کلمپ آمپرمتر UNI-T UT213C چه کاربردی دارد؟

این دستگاه برای اندازه گیری جریان AC و DC، ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس و دما طراحی شده و برای عیب یابی و بررسی مدارهای الکتریکی کاربرد دارد.

2. حداکثر جریان قابل اندازه گیری با UT213C چقدر است؟

UT213C می تواند جریان AC و DC را تا 400 آمپر به صورت کلمپی اندازه گیری کند، بنابراین برای بسیاری از مدارها و تجهیزات برق مناسب است.

3. آیا UT213C قابلیت True RMS دارد؟

بله، این مدل مجهز به فناوری True RMS است که برای اندازه گیری دقیق تر جریان و ولتاژ AC در سیگنال های غیرسینوسی کاربرد دارد.

4. حداکثر ولتاژ قابل اندازه گیری چقدر است؟

محدوده اندازه گیری ولتاژ AC و DC این دستگاه تا 600 ولت است.

5. دهانه فک کلمپ UT213C چقدر است؟

دهانه فک کلمپ این مدل حدود 30 میلی متر است و امکان اندازه گیری جریان هادی ها و کابل های مختلف را فراهم می کند.
