کلمپ آمپیرمتر هابوتست مدل HABOTEST HT208A

معرفی و کاربرد کلمپ آمپرمتر HABOTEST HT208A:

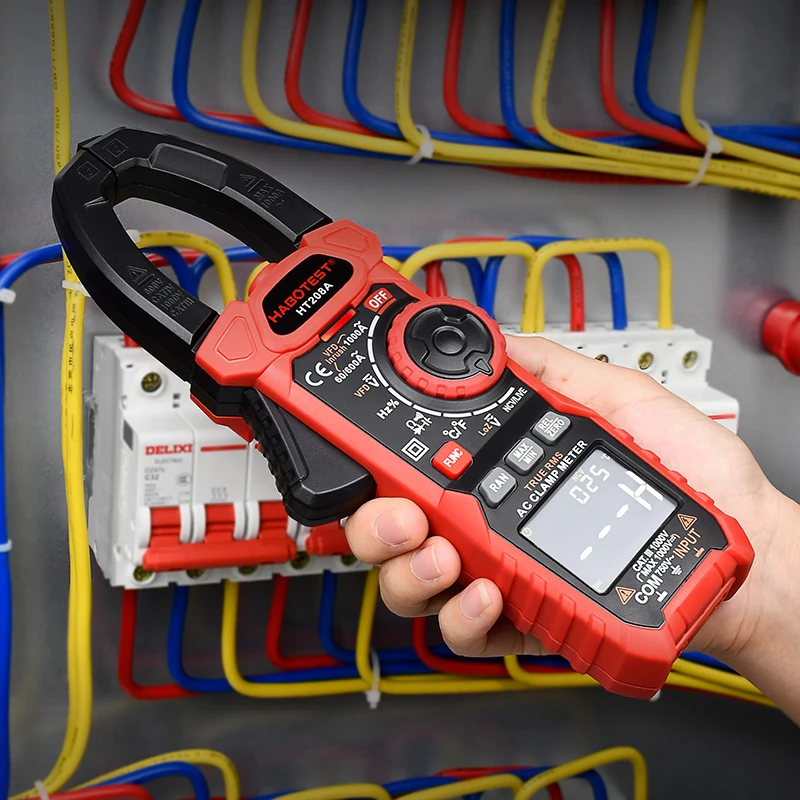

کلمپ آمپرمتر HABOTEST HT208A یک مولتی متر کلمپی دیجیتال چندمنظوره است که برای اندازه گیری و بررسی پارامترهای مختلف الکتریکی در مدارها و تجهیزات برق طراحی شده است. این دستگاه امکان اندازه گیری جریان AC تا 1000 آمپر، ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس و دما را فراهم می کند و به قابلیت هایی مانند True RMS، Auto Range، NCV، تست دیود و تست پیوستگی مجهز است. طراحی کلمپی دستگاه نیز امکان اندازه گیری جریان را بدون نیاز به قطع سیم یا باز کردن مدار فراهم می کند. نمایشگر 6000 کانت، نور پس زمینه، چراغ قوه و قابلیت Data Hold استفاده از دستگاه را در محیط های کاری مختلف ساده تر می کنند.

از نظر کاربرد، HABOTEST HT208A برای عیب یابی و سرویس مدارهای برق، بررسی جریان مصرفی تجهیزات، اندازه گیری ولتاژ، تست سیم کشی و اتصالات و بررسی اولیه قطعات الکترونیکی قابل استفاده است. همچنین قابلیت اندازه گیری دما و ظرفیت خازنی باعث می شود دستگاه علاوه بر کارهای عمومی برق، در تعمیرات تجهیزات الکتریکی و الکترونیکی نیز کاربرد داشته باشد. این مدل برای برق کاران، تکنسین های تعمیر و نگهداری، مهندسان برق، تعمیرکاران تجهیزات، نصابان سیستم های الکتریکی، کارگاه های فنی و کاربران خانگی که به یک کلمپ متر چندمنظوره نیاز دارند، گزینه ای کاربردی محسوب می شود.

ویژگی ها و مزایای کلمپ آمپرمتر HABOTEST HT208A

• اندازه گیری جریان AC تا 1000 آمپر

HT208A امکان اندازه گیری جریان AC تا 1000 آمپر را به صورت کلمپی فراهم می کند. این قابلیت برای بررسی جریان مصرفی تجهیزات و مدارها، بدون نیاز به قطع کردن سیم، کاربردی است.

• اندازه گیری ولتاژ AC و DC

این دستگاه می تواند ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را اندازه گیری کند و برای بررسی مدارها و تجهیزات مختلف برق مناسب است.

• قابلیت True RMS

فناوری True RMS امکان اندازه گیری دقیق تر ولتاژ و جریان AC را در مدارهایی با شکل موج های غیرسینوسی فراهم می کند و برای کار با تجهیزات الکترونیکی و صنعتی مفید است.

• اندازه گیری مقاومت، خازن و فرکانس

HT208A علاوه بر پارامترهای اصلی برق، مقاومت تا 60 مگااهم، ظرفیت خازنی تا 100 میلی فاراد و فرکانس تا 10 مگاهرتز را اندازه گیری می کند و نیاز به چند ابزار جداگانه را کاهش می دهد.

• اندازه گیری دما

محدوده اندازه گیری دمای 40- تا 1000 درجه سانتی گراد باعث می شود دستگاه برای بررسی دمای برخی تجهیزات و قطعات در تعمیرات و کارهای فنی نیز قابل استفاده باشد.

• نمایشگر 6000 کانت با نور پس زمینه

نمایشگر LCD با ظرفیت 6000 کانت خواندن مقادیر را ساده می کند. نور پس زمینه نیز برای کار در محیط های کم نور یا تاریک کاربرد دارد.

• رنج یابی خودکار و دستی

قابلیت Auto Range انتخاب محدوده مناسب اندازه گیری را به صورت خودکار انجام می دهد و در صورت نیاز، کاربر می تواند از رنج دستی نیز استفاده کند.

• قابلیت های تست و عیب یابی

وجود تست دیود، تست پیوستگی و NCV امکان بررسی اولیه سیم ها، اتصالات، قطعات و تشخیص غیرتماسی وجود ولتاژ AC را فراهم می کند.

• امکانات کاربردی برای اندازه گیری

قابلیت هایی مانند Data Hold، حافظه، نشانگر ضعیف بودن باتری و خاموشی خودکار استفاده از دستگاه را راحت تر کرده و به مدیریت بهتر اندازه گیری ها و مصرف باتری کمک می کنند.

• چراغ قوه داخلی

چراغ قوه داخلی برای روشن کردن محدوده اندازه گیری در تابلو برق، محیط های کم نور و فضاهای دسترسی دشوار، کاربردی است.

کاربردها و مناسب برای چه کسانی است؟

کلمپ آمپرمتر HABOTEST HT208A به دلیل ترکیب اندازه گیری جریان کلمپی با قابلیت های یک مولتی متر چندمنظوره، برای بررسی و عیب یابی مدارها و تجهیزات الکتریکی در محیط های مختلف کاربرد دارد.

• برق کاری و نصب تجهیزات

برای اندازه گیری جریان AC، بررسی ولتاژ و کنترل وضعیت مدارهای برق در پروژه های ساختمانی و تاسیسات الکتریکی مناسب است. قابلیت کلمپی امکان بررسی جریان را بدون نیاز به قطع سیم فراهم می کند.

• عیب یابی و تعمیر مدار

قابلیت های اندازه گیری مقاومت، پیوستگی، دیود و ولتاژ به تکنسین کمک می کند قطعی سیم، مشکلات اتصالات و برخی ایرادات اولیه مدار را بررسی کند.

• بررسی تجهیزات صنعتی

جریان تا 1000 آمپر و ولتاژ تا 1000 ولت DC، این مدل را برای بررسی عمومی تابلوهای برق، موتورها، تجهیزات و مدارهای صنعتی مناسب می کند؛ البته محدوده مجاز دستگاه باید همیشه با شرایط مدار تطبیق داده شود.

• تعمیرات الکتریکی و الکترونیکی

اندازه گیری مقاومت، ظرفیت خازن، فرکانس و ولتاژ باعث می شود HT208A در تعمیر و بررسی اولیه قطعات و تجهیزات الکتریکی و الکترونیکی نیز کاربرد داشته باشد.

• اندازه گیری دما

محدوده دمایی 40- تا 1000 درجه سانتی گراد امکان بررسی دمای برخی قطعات، تجهیزات و نقاط مختلف در کارهای تعمیراتی و فنی را فراهم می کند.

مناسب برای چه کسانی؟

این دستگاه برای برق کاران، تکنسین های برق و تعمیرات، مهندسان برق، تکنسین های نگهداری تجهیزات، نصابان سیستم های الکتریکی و کاربران کارگاه های فنی مناسب است. همچنین برای کاربران خانگی و DIY که به یک کلمپ متر چندمنظوره برای اندازه گیری های عمومی برق نیاز دارند، می تواند گزینه کاربردی باشد.

مقایسه کلمپ آمپرمتر HABOTEST HT208A با مدل های مشابه:

1. کلمپ آمپرمتر HABOTEST HT208A در مقایسه با مدل های ساده تر کلمپ متر، امکانات اندازه گیری گسترده تری ارائه می دهد و علاوه بر جریان AC تا 1000 آمپر، قابلیت اندازه گیری ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس و دما را نیز دارد. این مدل به True RMS، NCV، VFD، Inrush، Low-Z، Data Hold و MAX/MIN مجهز است و نمایشگر 6000 کانت دارد؛ بنابراین برای عیب یابی و اندازه گیری های متنوع برق گزینه کامل تری محسوب می شود.

2. در مقایسه با HABOTEST HT208D، تفاوت اصلی در اندازه گیری جریان DC است؛ HT208A برای جریان AC تا 1000 آمپر طراحی شده، در حالی که HT208D علاوه بر AC، امکان اندازه گیری جریان DC را نیز ارائه می دهد. بنابراین اگر اندازه گیری جریان DC برای شما اهمیت دارد، HT208D انتخاب مناسب تری است؛ اما برای کارهایی که عمدتاً شامل جریان AC هستند، HT208A می تواند انتخاب منطقی تری باشد.

3. در مجموع، HT208A برای کاربرانی مناسب تر است که یک کلمپ متر چندمنظوره با جریان سنجی AC تا 1000 آمپر، اندازه گیری دما، خازن و فرکانس و امکاناتی مانند True RMS و Inrush می خواهند. اگر تمرکز اصلی شما روی اندازه گیری جریان DC است، بهتر است به سراغ مدل های دارای این قابلیت بروید.

راهنمای خرید کلمپ آمپرمتر / چگونه مدل مناسب را انتخاب کنیم؟

• برای انتخاب کلمپ آمپرمتر، قبل از هر چیز باید نوع جریان موردنیاز را مشخص کنید. اگر فقط اندازه گیری جریان AC برایتان کافی است، HABOTEST HT208A با محدوده جریان AC تا 1000 آمپر می تواند گزینه مناسبی باشد. اما اگر قصد اندازه گیری جریان DC نیز دارید، بهتر است مدلی مانند HT208D را انتخاب کنید که علاوه بر AC، جریان DC تا 1000 آمپر را هم پشتیبانی می کند.

• نکته بعدی، محدوده ولتاژ و پارامترهای قابل اندازه گیری است. HT208A ولتاژ AC تا 750 ولت و DC تا 1000 ولت را اندازه گیری می کند و علاوه بر آن قابلیت هایی مانند مقاومت، خازن، فرکانس و دما را در اختیار کاربر قرار می دهد. بنابراین اگر به یک دستگاه چندمنظوره برای عیب یابی مدار و تجهیزات نیاز دارید، این قابلیت ها اهمیت زیادی دارند.

• برای کار با تجهیزات دارای شکل موج های غیرسینوسی، بهتر است به True RMS توجه کنید. این قابلیت در HT208A وجود دارد و برای اندازه گیری دقیق تر سیگنال های AC در بسیاری از کاربردهای صنعتی و الکتریکی مفید است. همچنین امکاناتی مانند Inrush، VFD، Low-Z، NCV و Data Hold می توانند در عیب یابی و اندازه گیری های تخصصی تر کاربرد داشته باشند.

• در نهایت، ایمنی، اندازه دهانه فک و شرایط کاری را بررسی کنید. HT208A دارای دهانه کلمپ حدود 40 میلی متر، نمایشگر 6000 کانت و رده ایمنی CAT III 1000V است. اگر برای اندازه گیری کابل های ضخیم تر یا کار در مدارهای با سطح ایمنی بالاتر نیاز دارید، باید مشخصات فک و رده ایمنی مدل انتخابی را با شرایط واقعی کار خود تطبیق دهید.

آموزش استفاده از کلمپ آمپرمتر HABOTEST HT208A:

مرحله اول: نصب باتری و آماده سازی دستگاه

باتری دستگاه را طبق قطب بندی درج شده در محفظه نصب کنید و پس از روشن کردن، وضعیت نمایشگر و نشانگر باتری را بررسی کنید. قبل از شروع اندازه گیری، سالم بودن پراب ها، بدنه و فک کلمپ را نیز بررسی کنید و سلکتور را روی عملکرد موردنظر قرار دهید.

مرحله دوم: اندازه گیری جریان AC با کلمپ

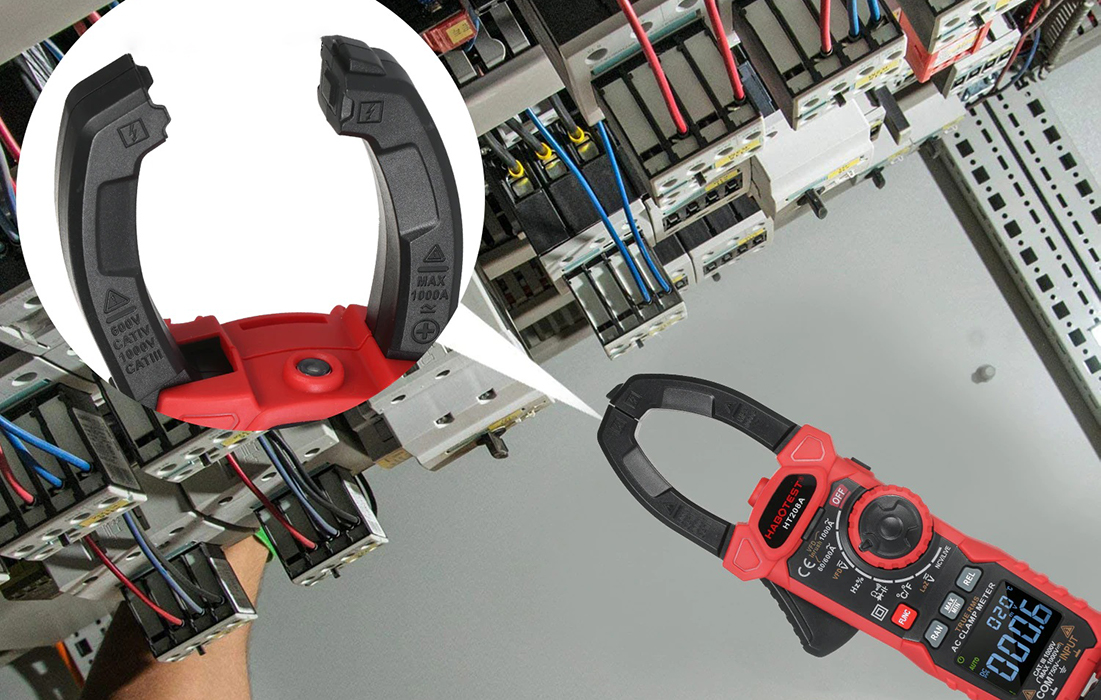

برای اندازه گیری جریان AC، حالت جریان را انتخاب کرده و با استفاده از اهرم، فک کلمپ را باز کنید. فقط یک هادی حامل جریان را داخل فک قرار دهید و فک را کاملاً ببندید. مقدار جریان پس از تثبیت روی نمایشگر نشان داده می شود. قرار دادن هم زمان سیم رفت و برگشت داخل فک می تواند باعث خطا یا نمایش مقدار نامناسب شود.

مرحله سوم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مربوط به اندازه گیری متصل کنید. سپس حالت AC یا DC را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار متصل کنید. هنگام کار با ولتاژهای بالا، رنج و وضعیت سلکتور را پیش از اتصال پراب ها بررسی کنید.

مرحله چهارم: اندازه گیری مقاومت

پیش از اندازه گیری مقاومت، مطمئن شوید مدار یا قطعه برق دار نیست. حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه متصل کنید. پس از ثابت شدن مقدار، مقاومت روی نمایشگر قابل مشاهده است. اندازه گیری مقاومت روی مدار دارای ولتاژ می تواند باعث آسیب به دستگاه یا ایجاد خطای اندازه گیری شود.

مرحله پنجم: تست پیوستگی و دیود

برای بررسی اتصال سیم ها و مسیرهای مدار، حالت تست پیوستگی را انتخاب کرده و پراب ها را در دو نقطه موردنظر قرار دهید. در صورت برقرار بودن اتصال، هشدار صوتی دستگاه فعال می شود. برای تست دیود نیز حالت مخصوص را انتخاب کرده و پراب ها را با توجه به جهت دیود متصل کنید تا افت ولتاژ روی نمایشگر نمایش داده شود.

مرحله ششم: اندازه گیری ظرفیت خازن و فرکانس

برای اندازه گیری خازن، ابتدا خازن را از مدار جدا کرده و شارژ آن را تخلیه کنید، سپس حالت ظرفیت را انتخاب و پراب ها را به پایه های خازن متصل کنید. برای اندازه گیری فرکانس نیز دستگاه را روی حالت مربوطه قرار داده و پراب ها را به نقاط مناسب مدار متصل کنید.

مرحله هفتم: اندازه گیری دما

در صورت استفاده از پراب دمایی سازگار، حالت دما را انتخاب کرده و سنسور را در محل موردنظر قرار دهید. پس از پایدار شدن مقدار، دمای اندازه گیری شده روی نمایشگر نشان داده می شود. از تماس سنسور با نقاطی که خارج از محدوده مجاز دستگاه هستند خودداری کنید.

مرحله هشتم: استفاده از NCV و قابلیت های کاربردی

برای تشخیص غیرتماسی ولتاژ AC، حالت NCV را فعال کرده و بخش مخصوص دستگاه را در نزدیکی سیم یا منبع برق قرار دهید. قابلیت هایی مانند Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر و MAX/MIN برای بررسی بیشترین و کمترین مقدار اندازه گیری شده کاربرد دارند. NCV صرفاً برای تشخیص اولیه است و نباید به تنهایی برای تایید نبود ولتاژ استفاده شود.

نکته ایمنی مهم:

پیش از هر اندازه گیری، حالت و رنج دستگاه، وضعیت پراب ها و اتصالات را بررسی کنید. هنگام اندازه گیری جریان با کلمپ، فقط یک هادی را داخل فک قرار دهید و از لمس قسمت فلزی پراب ها در مدارهای برق دار خودداری کنید. هرگز مقاومت، پیوستگی یا تست دیود را روی مدار دارای برق انجام ندهید و برای کار با ولتاژهای بالا، رده ایمنی دستگاه و محدودیت های اندازه گیری را حتماً با شرایط مدار تطبیق دهید.

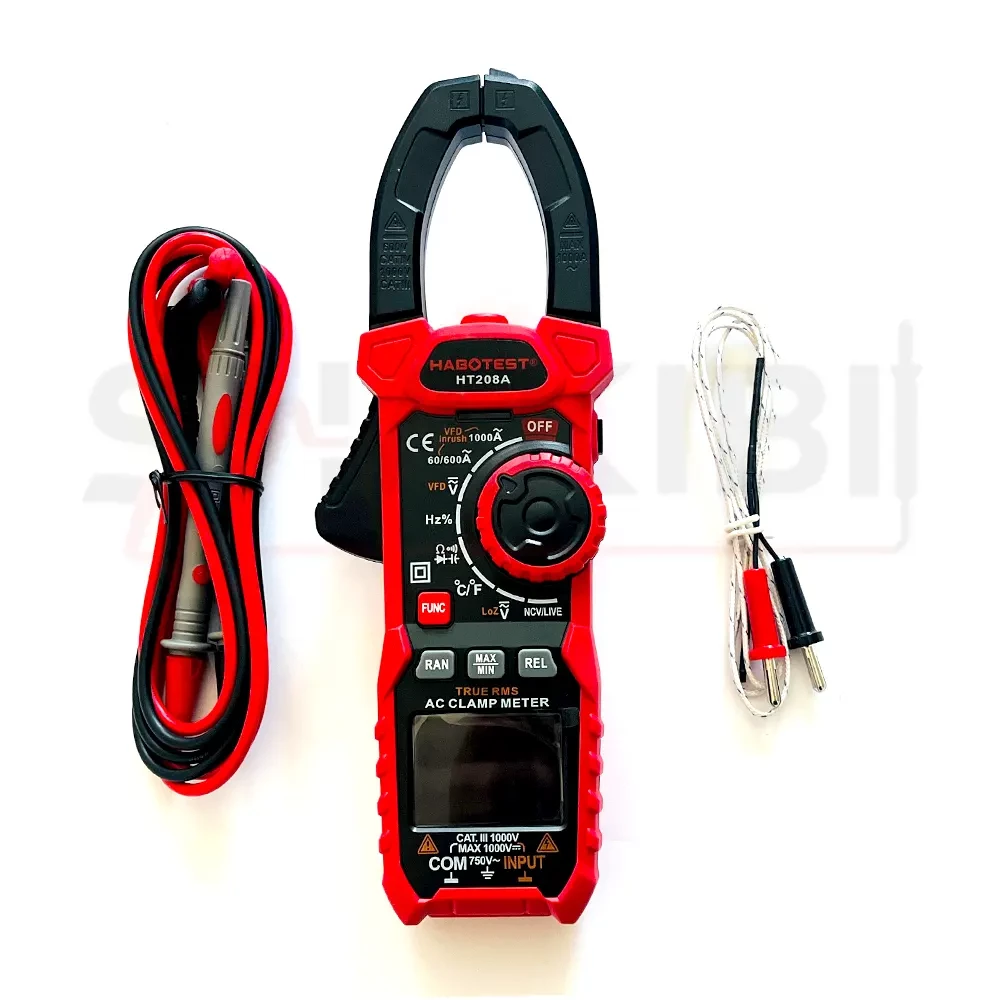

اقلام همراه کلمپ آمپرمتر HABOTEST HT208A:

• کلمپ آمپرمتر HABOTEST HT208A

• یک جفت پراب اندازه گیری قرمز و مشکی

• ترموکوپل نوع K برای اندازه گیری دما

• کیف حمل و نگهداری

• دفترچه راهنمای کاربر

سوالات متداول درباره کلمپ آمپرمتر HABOTEST HT208A

1. کلمپ آمپرمتر HABOTEST HT208A چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC تا 1000 آمپر را دارد و برای بررسی جریان مدارها و تجهیزات الکتریکی بدون نیاز به قطع سیم قابل استفاده است.

2. آیا HABOTEST HT208A قابلیت اندازه گیری ولتاژ و مقاومت را دارد؟

بله. این مدل می تواند ولتاژ DC تا 1000 ولت، ولتاژ AC تا 750 ولت و مقاومت تا 60 مگااهم را اندازه گیری کند.

3. آیا HT208A به True RMS مجهز است؟

بله، True RMS یکی از قابلیت های این مدل است و در اندازه گیری سیگنال های AC، به خصوص در مدارهایی با شکل موج غیرسینوسی، کاربرد دارد. همچنین دستگاه از قابلیت هایی مانند NCV، تست دیود، تست پیوستگی و Data Hold نیز پشتیبانی می کند.

4. آیا این دستگاه جریان DC را هم اندازه گیری می کند؟

خیر. طبق مشخصات سازنده، HT208A برای اندازه گیری جریان AC طراحی شده است و اندازه گیری جریان DC در آن وجود ندارد. اگر اندازه گیری جریان DC برای شما ضروری است، باید مدلی مانند HT208D را بررسی کنید که این قابلیت را دارد.

5. HABOTEST HT208A چه پارامترهای دیگری را اندازه گیری می کند؟

علاوه بر جریان و ولتاژ، این دستگاه قابلیت اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، دما و Duty Cycle را دارد و امکاناتی مانند NCV، VFD، MAX/MIN، REL، Low-Z، چراغ قوه و خاموشی خودکار نیز در آن ارائه شده است.
