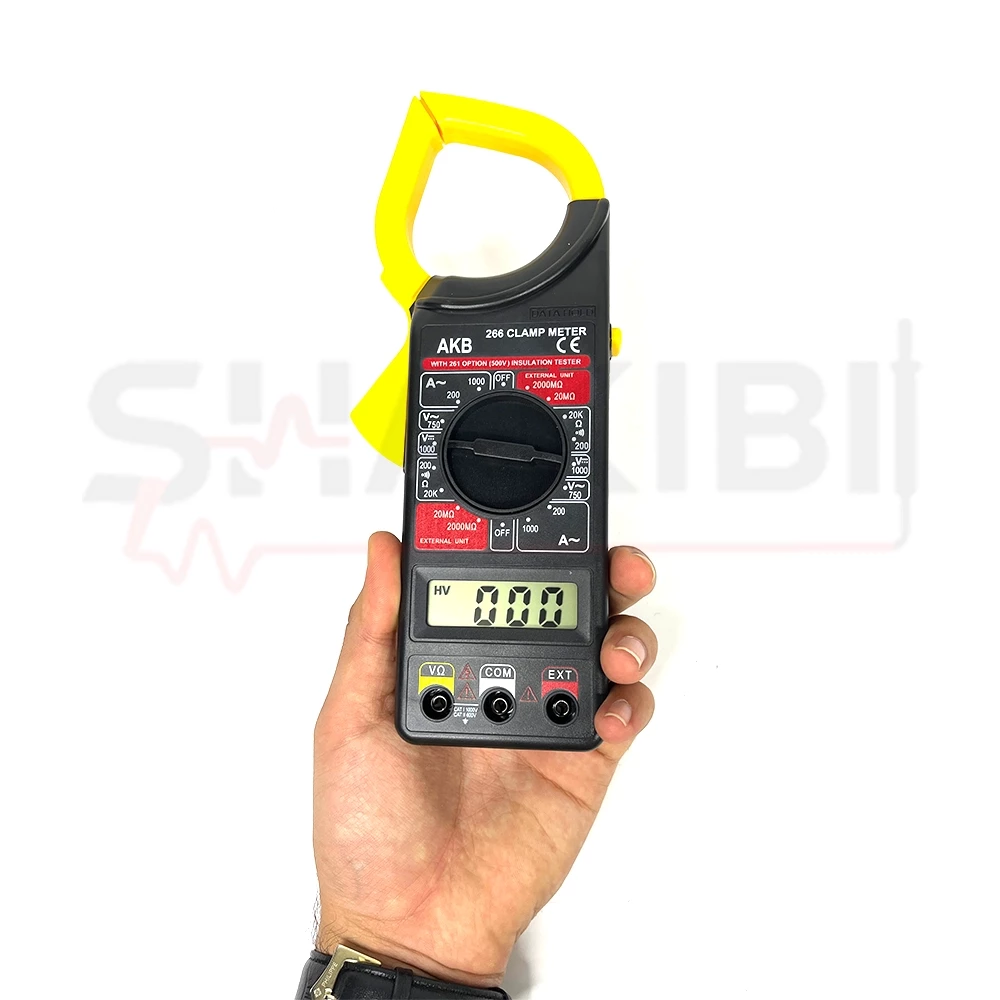

کلمپ آمپرمتر AKB 266 با برند اصلی ای کی بی

معرفی و کاربرد کلمپ آمپرمتر AKB 266

کلمپ آمپرمتر AKB 266 یک ابزار اندازه گیری کاربردی برای بررسی پارامترهای الکتریکی در مدارها و تجهیزات برق است. مهم ترین قابلیت این دستگاه، اندازه گیری جریان AC تا 1000 آمپر بدون نیاز به قطع سیم یا باز کردن مدار است؛ کافی است فک کلمپ را دور سیم موردنظر قرار دهید تا جریان عبوری اندازه گیری شود. این مدل همچنین امکان اندازه گیری ولتاژ AC و DC و مقاومت را فراهم می کند و از قابلیت هایی مانند تست دیود و تست پیوستگی با بیزر نیز بهره می برد.

از این کلمپ آمپرمتر می توان برای عیب یابی مدارهای الکتریکی، بررسی جریان مصرفی تجهیزات، کنترل تابلوهای برق، تست سیم ها و اتصالات و بررسی عملکرد تجهیزات برقی استفاده کرد. طراحی انبری دستگاه باعث می شود اندازه گیری جریان در بسیاری از موقعیت های کاری سریع تر و ساده تر انجام شود و برای برق کاران، تکنسین های تعمیر و نگهداری، فعالان حوزه برق و الکترونیک و کاربران فنی گزینه ای کاربردی باشد.

ویژگی ها و مزایای کلمپ آمپرمتر AKB 266
اندازه گیری جریان AC تا 1000 آمپر:

فک انبری دستگاه امکان اندازه گیری جریان متناوب را بدون نیاز به قطع کردن سیم یا باز کردن مدار فراهم می کند.
اندازه گیری ولتاژ AC و DC:

این دستگاه برای بررسی ولتاژ در مدارهای مختلف، امکان اندازه گیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت را فراهم می کند.
اندازه گیری مقاومت:

قابلیت اندازه گیری مقاومت تا 2000 مگااهم، امکان بررسی سیم ها، اتصالات و برخی قطعات الکتریکی را فراهم می سازد.
True RMS:

این قابلیت به اندازه گیری دقیق تر سیگنال های متناوب کمک می کند و برای بررسی جریان و ولتاژ در مدارهای مختلف کاربردی است.
رنج یابی خودکار:

دستگاه می تواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند و کار با آن را برای کاربر ساده تر سازد.
تست دیود و پیوستگی:

وجود تست دیود و بیزر پیوستگی، برای بررسی سلامت قطعات و تشخیص قطع بودن مسیرهای الکتریکی مفید است.
نمایشگر LCD:

مقادیر اندازه گیری شده روی نمایشگر دیجیتال دستگاه به صورت واضح نمایش داده می شوند.
طراحی انبری و قابل حمل:

ساختار کلمپی دستگاه امکان اندازه گیری جریان را در بسیاری از فضاهای کاری بدون نیاز به جدا کردن سیم فراهم می کند.

مزایای استفاده از AKB 266:

استفاده از کلمپ آمپرمتر AKB 266 باعث می شود اندازه گیری جریان در مدارهای برق با سرعت و سهولت بیشتری انجام شود. مهم ترین مزیت آن، امکان اندازه گیری جریان تا 1000 آمپر بدون قطع مدار است که برای بررسی تابلوهای برق، کابل ها و تجهیزات مصرف کننده کاربرد دارد. قابلیت اندازه گیری ولتاژ و مقاومت نیز باعث می شود دستگاه علاوه بر کلمپ آمپرمتر، برای برخی تست های عمومی برق و عیب یابی مدار مورد استفاده قرار گیرد.

همچنین وجود تست دیود، تست پیوستگی، رنج یابی خودکار و True RMS امکانات کاربردی بیشتری در اختیار کاربر قرار می دهد. وزن و ابعاد مناسب دستگاه نیز حمل و استفاده از آن را در محیط های کاری مختلف آسان تر می کند.

کاربردها و مناسب برای چه کسانی است؟


کلمپ آمپرمتر AKB 266 برای اندازه گیری و بررسی پارامترهای الکتریکی در مدارها و تجهیزات مختلف کاربرد دارد. مهم ترین کاربرد آن، اندازه گیری جریان متناوب تا 1000 آمپر بدون نیاز به قطع کردن سیم یا مدار است.

• بررسی جریان مصرفی تجهیزات و دستگاه های برقی

• عیب یابی و بررسی تابلوهای برق

• تست کابل ها، سیم ها و اتصالات الکتریکی

• اندازه گیری ولتاژ AC و DC در مدارها

• بررسی مقاومت و تشخیص قطعی مسیرهای الکتریکی

• تست دیود و بررسی پیوستگی مدار با بیزر

• استفاده در تعمیر و نگهداری تجهیزات الکتریکی و صنعتی

• کنترل و بررسی مدارهای برق در کارگاه ها و پروژه های فنی

مناسب برای چه کسانی است؟

این دستگاه برای برق کاران، تکنسین های برق و الکترونیک، تعمیرکاران تجهیزات برقی، نیروهای نگهداری و تعمیرات، نصابان سیستم های الکتریکی و کاربران فنی گزینه ای کاربردی است. همچنین برای افرادی که به یک ابزار اندازه گیری قابل حمل برای بررسی جریان، ولتاژ، مقاومت و پیوستگی مدار نیاز دارند، AKB 266 می تواند انتخاب مناسبی باشد.

مقایسه کلمپ آمپرمتر AKB 266 با مدل های مشابه:

کلمپ آمپرمتر AKB 266 در مقایسه با کلمپ مترهای ساده تر، مجموعه ای از اندازه گیری های کاربردی شامل جریان AC تا 1000 آمپر، ولتاژ AC و DC، مقاومت، تست دیود و تست پیوستگی را در اختیار کاربر قرار می دهد. مدل های مشابه در خانواده 266 نیز معمولاً محدوده 1000 آمپر AC و اندازه گیری ولتاژ تا 750 یا 1000 ولت را ارائه می کنند؛ برای مثال، مدل های مشابهی مانند Mastech M266 و MEXTECH M266 نیز از اندازه گیری جریان AC تا 1000 آمپر، ولتاژ AC/DC، مقاومت و تست پیوستگی پشتیبانی می کنند.

مزیت AKB 266 برای کاربرانی که به یک ابزار نسبتاً ساده و کاربردی نیاز دارند، ترکیب رنج یابی خودکار، True RMS، تست دیود و بیزر پیوستگی است. در مقابل، برخی مدل های مشابه امکانات بیشتری مانند Data Hold، اندازه گیری فرکانس، دما یا قابلیت های اندازه گیری تکمیلی را ارائه می کنند؛ بنابراین انتخاب مدل مناسب بیشتر به نوع کار و پارامترهای موردنیاز بستگی دارد. برای کارهای عمومی برق، عیب یابی مدارها و بررسی جریان مصرفی تجهیزات، AKB 266 گزینه ای کاربردی است؛ اما برای اندازه گیری های تخصصی تر باید مدلی با قابلیت های موردنیاز همان پروژه انتخاب شود.

راهنمای خرید کلمپ آمپرمتر / چه طور مدل مناسب را انتخاب کنیم؟

هنگام خرید کلمپ آمپرمتر، ابتدا باید مشخص کنید بیشترین جریان و ولتاژ موردنیاز برای اندازه گیری چقدر است. اگر هدف شما اندازه گیری جریان های متناوب در مدارهای برق، تابلوها و تجهیزات الکتریکی است، مدل AKB 266 با قابلیت اندازه گیری جریان AC تا 1000 آمپر می تواند گزینه مناسبی باشد. بهتر است محدوده اندازه گیری دستگاه کمی بالاتر از مقدار مورد انتظار شما باشد تا در زمان کار، دستگاه تحت فشار قرار نگیرد.

• نوع جریان مورد اندازه گیری

اگر فقط با جریان AC سروکار دارید، AKB 266 می تواند نیازهای عمومی شما را پوشش دهد؛ اما اگر قصد اندازه گیری جریان DC را دارید، باید به سراغ کلمپ متری بروید که قابلیت اندازه گیری جریان مستقیم را نیز داشته باشد، زیرا AKB 266 برای اندازه گیری جریان DC طراحی نشده است.

• بررسی پارامترهای اندازه گیری

در کنار جریان، توجه کنید که به چه کمیت هایی نیاز دارید. AKB 266 امکان اندازه گیری ولتاژ AC و DC، مقاومت، تست دیود و پیوستگی مدار را فراهم می کند. اگر به قابلیت هایی مانند اندازه گیری فرکانس، ظرفیت خازن، دما یا ثبت مقادیر اندازه گیری نیاز دارید، بهتر است مدلی با امکانات تخصصی تر انتخاب کنید.

• دقت و قابلیت های کاربردی

وجود True RMS برای کاربرانی که با سیگنال های AC مختلف سروکار دارند اهمیت دارد. همچنین رنج یابی خودکار باعث می شود انتخاب محدوده اندازه گیری ساده تر شود. بنابراین هنگام مقایسه مدل ها، فقط به حداکثر جریان توجه نکنید و دقت، نوع اندازه گیری و امکانات دستگاه را نیز بررسی کنید.

• ایمنی و محیط کاری

برای کار با مدارهای برق، توجه به رده ایمنی، حداکثر ولتاژ قابل اندازه گیری و کیفیت عایق کاری پراب ها و بدنه اهمیت زیادی دارد. همچنین اگر دستگاه قرار است به صورت روزانه در محیط صنعتی یا کارگاهی استفاده شود، بهتر است مدلی با ساختار مقاوم تر و امکانات حفاظتی بیشتر انتخاب شود.

• جمع بندی انتخاب مدل

اگر به یک کلمپ آمپرمتر برای اندازه گیری جریان AC تا 1000 آمپر و انجام تست های عمومی ولتاژ، مقاومت، دیود و پیوستگی نیاز دارید، AKB 266 انتخابی کاربردی برای کارهای عمومی برق و عیب یابی است. اما برای اندازه گیری جریان DC یا انجام تست های تخصصی تر، بهتر است مدلی را انتخاب کنید که دقیقاً این قابلیت ها را پشتیبانی کند.

آموزش استفاده از کلمپ آمپرمتر AKB 266
1. آماده سازی دستگاه

پیش از شروع اندازه گیری، بدنه، نمایشگر، فک کلمپ و سیم های تست را بررسی کنید تا ترک خوردگی، آسیب یا پارگی در آن ها وجود نداشته باشد. باتری کتابی 9 ولت را در محل مخصوص قرار داده و از صحیح بودن قطب های باتری مطمئن شوید. سپس کلید انتخاب عملکرد را روی حالت موردنظر قرار دهید. در صورت نمایش علامت ضعیف بودن باتری، بهتر است باتری تعویض شود تا عملکرد دستگاه دچار مشکل نشود.

2. اندازه گیری جریان AC

برای اندازه گیری جریان متناوب، ابتدا کلید چرخشی را روی حالت AC Current (A~) قرار دهید. اگر مقدار جریان مشخص نیست، از محدوده بالاتر شروع کنید. سپس با فشار دادن ماشه، فک کلمپ را باز کرده و فقط یک رشته سیم حامل جریان را داخل فک قرار دهید. پس از رها کردن ماشه، فک باید کاملاً بسته شود و مقدار جریان روی نمایشگر خوانده شود. قرار دادن چند سیم در داخل فک به طور هم زمان می تواند باعث خطای اندازه گیری یا خنثی شدن میدان های مغناطیسی شود.

3. اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، سیم مشکی را به ترمینال COM و سیم قرمز را به ترمینال VΩ متصل کنید. کلید انتخاب را روی محدوده ولتاژ AC قرار دهید و پراب ها را به دو نقطه موردنظر در مدار متصل کنید. مقدار ولتاژ پس از چند لحظه روی نمایشگر ظاهر می شود. در هنگام انتخاب محدوده، از اعمال ولتاژی بالاتر از حداکثر مجاز دستگاه خودداری کنید.

4. اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، پراب مشکی را به COM و پراب قرمز را به ورودی VΩ متصل کنید. حالت DC Voltage (V⎓) را انتخاب کرده و پراب ها را با رعایت قطب مثبت و منفی به نقاط موردنظر متصل کنید. در صورت معکوس بودن اتصال، علامت منفی روی نمایشگر ظاهر می شود. همیشه قبل از اتصال پراب ها، محدوده مناسب ولتاژ را انتخاب کنید.

5. اندازه گیری مقاومت

برای تست مقاومت، ابتدا مدار یا قطعه موردنظر را کاملاً از منبع تغذیه جدا کنید. سپس پراب مشکی را به COM و پراب قرمز را به VΩ متصل کرده و کلید دستگاه را روی حالت مقاومت Ω قرار دهید. پراب ها را در دو طرف مقاومت یا مسیر موردنظر قرار دهید و مقدار نمایش داده شده را بررسی کنید. اندازه گیری مقاومت در مدار دارای برق می تواند باعث آسیب به دستگاه یا ایجاد خطا در نتیجه شود.

6. تست پیوستگی با بیزر

برای بررسی اتصال یا قطعی سیم و مسیر مدار، دستگاه را روی حالت Continuity قرار دهید. پس از اطمینان از قطع بودن برق مدار، دو پراب را در دو نقطه موردنظر قرار دهید. در صورت وجود مسیر الکتریکی پیوسته، دستگاه با استفاده از بیزر وجود اتصال را اعلام می کند. این قابلیت برای پیدا کردن قطعی سیم ها و بررسی اتصالات بسیار کاربردی است.

7. تست دیود

برای تست دیود، ابتدا برق مدار را قطع کرده و در صورت امکان دیود را از مدار جدا کنید تا نتیجه دقیق تری به دست آید. حالت Diode Test را انتخاب کرده و پراب ها را به دو پایه دیود متصل کنید. سپس مقدار نمایش داده شده را بررسی کنید. در صورت نیاز، اتصال پراب ها را جابه جا کرده و رفتار دیود را در جهت مخالف نیز بررسی کنید.

8. استفاده از قابلیت رنج یابی خودکار

در صورتی که AKB 266 در حالت رنج یابی خودکار قرار داشته باشد، دستگاه محدوده مناسب را متناسب با مقدار ورودی انتخاب می کند و کاربر نیازی به تغییر مداوم رنج ندارد. با این حال، قبل از هر اندازه گیری باید نوع کمیت موردنظر، یعنی جریان، ولتاژ یا مقاومت، به درستی انتخاب شود.

9. استفاده از قابلیت True RMS

در اندازه گیری سیگنال های AC، قابلیت True RMS می تواند در شرایطی که شکل موج کاملاً سینوسی نیست، اطلاعات دقیق تری در اختیار کاربر قرار دهد. هنگام بررسی تجهیزات و مدارهای دارای بارهای الکترونیکی یا شکل موج های متفاوت، بهتر است از این قابلیت متناسب با مشخصات دستگاه استفاده شود.

10. خواندن و ثبت نتیجه

پس از قرار دادن دستگاه در حالت مناسب و انجام اندازه گیری، مقدار نهایی را از روی نمایشگر LCD بخوانید. هنگام اندازه گیری های متوالی بهتر است واحد نمایش، محدوده انتخاب شده و نوع کمیت اندازه گیری شده را نیز بررسی کنید تا از ثبت اشتباه اطلاعات جلوگیری شود.

نکات ایمنی مهم:

هنگام کار با مدارهای برق، از تماس دست با قسمت های فلزی و هادی های بدون عایق خودداری کنید. هیچ گاه ولتاژ یا جریان بالاتر از محدوده مجاز دستگاه را اندازه گیری نکنید و قبل از هر اندازه گیری، عملکرد انتخاب شده را بررسی کنید. برای اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید. همچنین برای تست مقاومت، دیود و پیوستگی، مدار باید بدون برق باشد. در صورت مشاهده آسیب در بدنه یا پراب ها، از دستگاه استفاده نکنید.

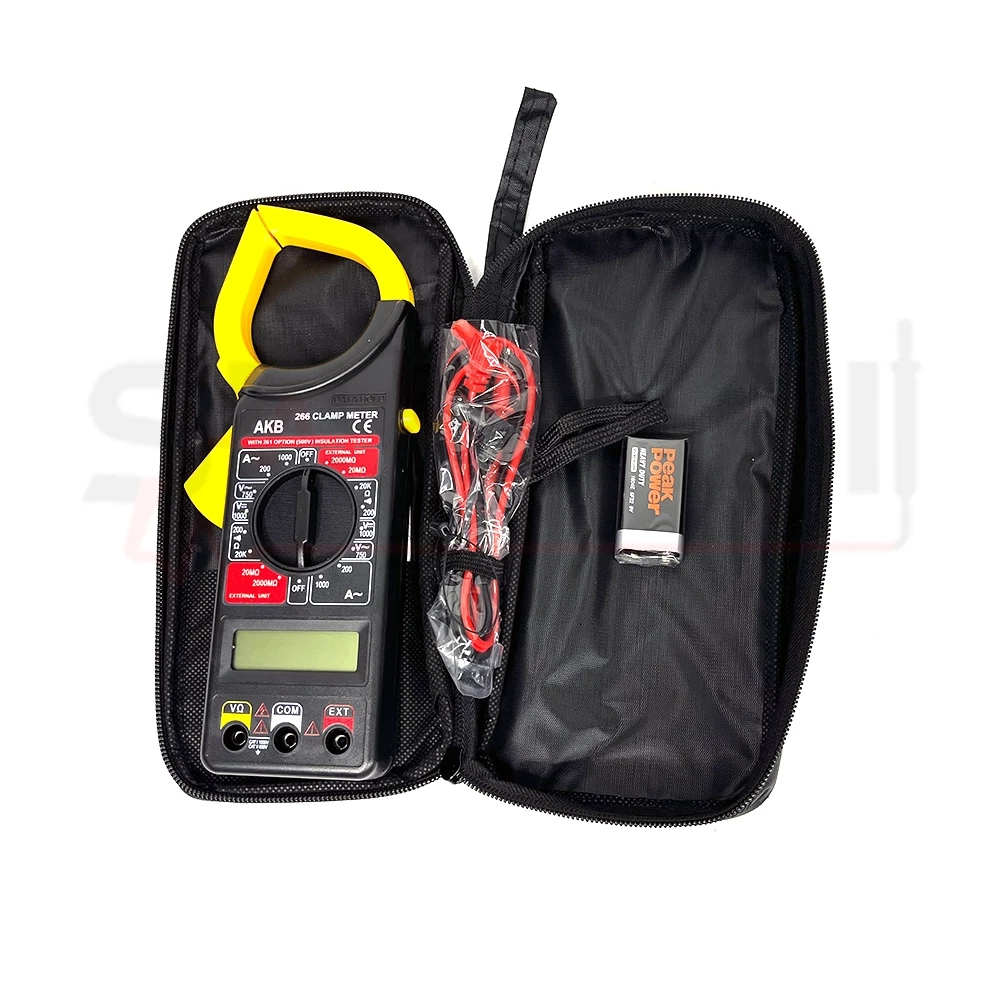

اقلام همراه کلمپ آمپرمتر AKB 266:

• کلمپ آمپرمتر AKB 266

• یک جفت سیم تست (پروب قرمز و مشکی)

• باتری کتابی 9 ولت

• کیف نگهداری و حمل

سوالات متداول درباره کلمپ آمپرمتر AKB 266
1. کلمپ آمپرمتر AKB 266 چه جریانی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان متناوب AC تا 1000 آمپر را دارد و برای بررسی جریان عبوری از سیم ها و تجهیزات الکتریکی کاربردی است.

2. آیا برای اندازه گیری جریان باید سیم را از مدار جدا کرد؟

خیر. یکی از مزیت های اصلی AKB 266 این است که برای اندازه گیری جریان AC می توان فک کلمپ را دور یک سیم حامل جریان قرار داد و بدون قطع کردن مدار، مقدار جریان را اندازه گیری کرد.

3. آیا AKB 266 ولتاژ AC و DC را اندازه گیری می کند؟

بله. این کلمپ آمپرمتر قابلیت اندازه گیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت را دارد.

4. آیا این دستگاه قابلیت تست مقاومت و پیوستگی را دارد؟

بله. AKB 266 امکان اندازه گیری مقاومت، تست دیود و تست پیوستگی با بیزر را فراهم می کند و برای عیب یابی سیم ها و مدارهای الکتریکی قابل استفاده است.

5. آیا کلمپ آمپرمتر AKB 266 برای اندازه گیری جریان DC مناسب است؟

خیر. طبق مشخصات ارائه شده، این مدل برای اندازه گیری جریان AC طراحی شده و قابلیت اندازه گیری جریان DC ندارد. اگر اندازه گیری جریان مستقیم برای شما ضروری است، باید مدل دیگری با قابلیت AC/DC انتخاب کنید.
