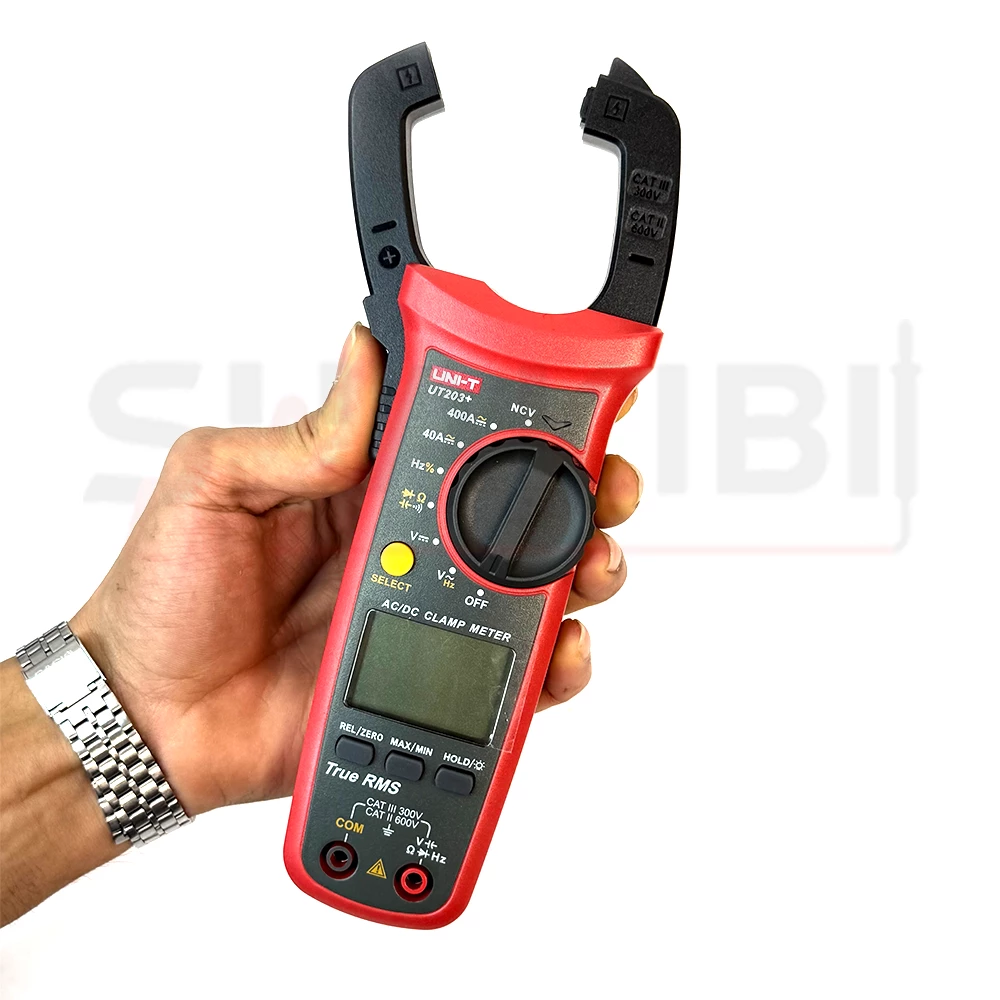

مولتی متر کلمپی یونیتی مدل UNI-T UT203+

معرفی و کاربرد مولتی متر کلمپی UNI-T UT203+

مولتی متر کلمپی UNI-T UT203+ یک ابزار اندازه گیری چندمنظوره برای بررسی جریان، ولتاژ و سایر پارامترهای الکتریکی در مدارهای AC و DC است. این مدل امکان اندازه گیری جریان AC و DC تا 400 آمپر و ولتاژ AC و DC تا 600 ولت را فراهم می کند و با قابلیت True RMS برای اندازه گیری دقیق تر سیگنال های AC طراحی شده است. دهانه فک 28 میلی متری نیز امکان اندازه گیری جریان کابل ها و سیم های نسبتاً ضخیم را بدون نیاز به قطع مدار فراهم می کند. وجود قابلیت هایی مانند NCV، تست دیود، پیوستگی، Data Hold و MAX/MIN باعث شده UT203+ برای عیب یابی و بررسی های روزمره برق، ابزار کاربردی و قابل حملی باشد.

کاربردهای مولتی متر کلمپی UNI-T UT203+

• برق کاری و عیب یابی مدارهای الکتریکی

UT203+ برای اندازه گیری جریان، ولتاژ و مقاومت در مدارهای مختلف برق کاربرد دارد و می تواند در بررسی وضعیت سیم کشی و شناسایی مشکلات الکتریکی مورد استفاده قرار گیرد.

• اندازه گیری جریان بدون قطع مدار

با استفاده از فک کلمپی، می توان جریان AC یا DC را تا 400 آمپر بدون نیاز به باز کردن سیم یا قطع مدار اندازه گیری کرد. این قابلیت برای بررسی مدارهای در حال کار بسیار کاربردی است.

• بررسی تابلوهای برق و تجهیزات تاسیسات

محدوده ولتاژ تا 600 ولت و قابلیت اندازه گیری جریان AC/DC، این دستگاه را برای بررسی مدارهای برق، تابلوهای توزیع و تجهیزات تاسیسات مناسب می کند.

• تعمیر و نگهداری تجهیزات برقی

تکنسین ها می توانند از UT203+ برای بررسی جریان مصرفی، ولتاژ، مقاومت و پیوستگی مدار در زمان تعمیر و سرویس تجهیزات استفاده کنند.

• تست و بررسی قطعات الکترونیکی

قابلیت اندازه گیری مقاومت و ظرفیت خازنی در کنار تست دیود و پیوستگی، امکان بررسی اولیه برخی قطعات و مسیرهای مدار را فراهم می کند.

• تشخیص اولیه سیم های برق دار

قابلیت NCV امکان تشخیص غیرتماسی وجود ولتاژ AC را فراهم می کند و می تواند برای بررسی اولیه سیم ها و کابل ها پیش از انجام اندازه گیری مستقیم مورد استفاده قرار گیرد.

• بررسی موتور و تجهیزات AC/DC

اندازه گیری جریان AC و DC و پشتیبانی از True RMS، UT203+ را برای بررسی جریان مصرفی موتور ها، تجهیزات الکتریکی و برخی بارهای AC کاربردی می کند.

• مناسب برای کارگاه و تعمیرات فنی

طراحی کلمپی، رنج خودکار و قابلیت هایی مانند Data Hold و MAX/MIN باعث می شود استفاده از دستگاه در محیط های کارگاهی و تعمیراتی سریع تر و ساده تر باشد.

مناسب برای چه کسانی است؟

UNI-T UT203+ برای برق کاران، تکنسین های برق، تعمیرکاران تجهیزات الکتریکی، مهندسان تاسیسات، تکنسین های صنعتی و کاربران فنی مناسب است. این مدل به خصوص برای افرادی کاربرد دارد که علاوه بر اندازه گیری جریان AC، به اندازه گیری جریان DC با کلمپ نیز نیاز دارند.

ویژگی ها و مزایای مولتی متر کلمپی UNI-T UT203+

• اندازه گیری جریان AC و DC تا 400 آمپر

UT203+ امکان اندازه گیری جریان متناوب و مستقیم تا 400 آمپر را به صورت کلمپی فراهم می کند. بنابراین برای بررسی جریان مدارها بدون نیاز به قطع سیم، کاربرد مناسبی دارد.

• اندازه گیری ولتاژ AC و DC تا 600 ولت

این دستگاه می تواند ولتاژ AC و DC را تا 600 ولت اندازه گیری کند و برای بررسی بسیاری از مدارها و تجهیزات الکتریکی مورد استفاده قرار گیرد.

• فناوری True RMS

قابلیت True RMS باعث می شود اندازه گیری سیگنال های AC با شکل موج های مختلف با دقت بهتری انجام شود و نتیجه برای کاربردهای فنی قابل اعتمادتر باشد.

• دهانه فک 28 میلی متری

فک کلمپ با دهانه 28 میلی متر امکان قرار دادن سیم ها و کابل های نسبتاً ضخیم را فراهم می کند و اندازه گیری جریان را بدون اتصال مستقیم پراب به مدار ممکن می سازد.

• قابلیت Auto Range

رنج خودکار باعث می شود دستگاه محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند. این ویژگی روند اندازه گیری را ساده تر کرده و نیاز به انتخاب دستی رنج را کاهش می دهد.

• قابلیت NCV

قابلیت NCV برای تشخیص غیرتماسی وجود ولتاژ AC کاربرد دارد و می تواند پیش از انجام اندازه گیری مستقیم، برای بررسی اولیه سیم ها و کابل ها استفاده شود.

• اندازه گیری مقاومت و ظرفیت خازنی

UT203+ امکان اندازه گیری مقاومت تا 40 مگااهم و ظرفیت خازنی تا 40 میلی فاراد را دارد و برای بررسی قطعات و مدارهای الکتریکی امکانات بیشتری در اختیار کاربر قرار می دهد.

• تست دیود و پیوستگی

وجود تست دیود و تست پیوستگی همراه با بوق، عیب یابی سیم ها، اتصالات و برخی قطعات الکترونیکی را سریع تر می کند.

• Data Hold و MAX/MIN

قابلیت Data Hold مقدار نمایش داده شده را ثابت نگه می دارد و عملکرد MAX/MIN برای بررسی بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری کاربرد دارد.

• نمایشگر 4000 شمارشی

نمایشگر دستگاه با 4000 Counts اطلاعات اندازه گیری را با خوانایی مناسب نمایش می دهد و برای استفاده های روزمره و فنی مناسب است.

• خاموشی خودکار و هشدار باتری ضعیف

خاموشی خودکار به کاهش مصرف باتری کمک می کند و نشانگر باتری ضعیف نیز زمان مناسب برای تعویض باتری را به کاربر اطلاع می دهد.

• طراحی کلمپی و قابل حمل

ساختار کلمپی UT203+ امکان اندازه گیری جریان را بدون باز کردن مدار فراهم می کند و طراحی جمع وجور آن، استفاده و جابه جایی دستگاه را در محیط های کاری مختلف آسان تر می سازد.

مقایسه مولتی متر کلمپی UNI-T UT203+ با مدل های مشابه:

UNI-T UT203+ در مقایسه با UT201+ مزیت اصلی خود را در اندازه گیری جریان DC تا 400 آمپر نشان می دهد؛ در حالی که UT201+ برای جریان کلمپی AC طراحی شده است. در طرف دیگر، UT204+ با جریان AC/DC تا 600 آمپر، نمایشگر 6000 شمارش و رنج های بالاتر، گزینه کامل تری برای جریان های بیشتر محسوب می شود. بنابراین اگر اندازه گیری جریان DC تا 400 آمپر برایتان مهم است و به جریان 600 آمپر نیاز ندارید، UT203+ انتخاب متعادل تری در این خانواده است.

راهنمای خرید مولتی متر کلمپی / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب یک مولتی متر کلمپی مناسب، ابتدا باید مشخص کنید جریان AC و DC را اندازه گیری می کنید یا فقط به جریان AC نیاز دارید. UNI-T UT203+ برای کاربرانی مناسب است که به اندازه گیری جریان AC و DC تا 400 آمپر نیاز دارند و در کنار آن، قابلیت هایی مانند True RMS، NCV، تست دیود و پیوستگی را می خواهند.

• محدوده جریان موردنیاز را مشخص کنید

اگر بیشترین جریان موردنظر شما تا 400 آمپر است، UT203+ می تواند گزینه مناسبی باشد. این مدل امکان اندازه گیری جریان AC و DC تا 400 آمپر را با فک کلمپی فراهم می کند؛ بنابراین برای بسیاری از کارهای برق ساختمان، تعمیرات و تجهیزات صنعتی مناسب است.

• اگر جریان DC مهم است، مدل مناسب انتخاب کنید

یکی از نکات مهم در انتخاب کلمپ متر، امکان اندازه گیری جریان DC با فک کلمپ است. UT203+ این قابلیت را دارد، در حالی که مدل هایی مانند UT201+ در سری UT200+ برای اندازه گیری جریان کلمپی DC طراحی نشده اند. بنابراین اگر با منابع تغذیه DC، باتری، سیستم های DC یا تجهیزات الکترونیکی کار می کنید، UT203+ انتخاب کاربردی تری است.

• به True RMS توجه کنید

برای اندازه گیری جریان و ولتاژ AC در تجهیزات مختلف، وجود True RMS اهمیت دارد. UT203+ به این قابلیت مجهز است و برای کاربرانی که به اندازه گیری دقیق تر سیگنال های AC نیاز دارند، نسبت به مدل های ساده تر گزینه مناسب تری محسوب می شود.

• رنج ولتاژ را بررسی کنید

UT203+ قابلیت اندازه گیری ولتاژ AC/DC تا 600 ولت را دارد. اگر کاربرد شما در محدوده برق ساختمان، تجهیزات الکتریکی و مدارهای متداول قرار می گیرد، این محدوده می تواند پاسخگوی نیاز شما باشد. برای سیستم هایی با ولتاژ بالاتر باید مدلی با رنج و رده ایمنی متناسب انتخاب شود.

• قابلیت های جانبی را بر اساس نوع کار انتخاب کنید

اگر علاوه بر جریان و ولتاژ به مقاومت، تست دیود، پیوستگی، خازن، فرکانس یا NCV نیاز دارید، بهتر است مدلی چندمنظوره انتخاب کنید. UT203+ علاوه بر اندازه گیری جریان و ولتاژ، مقاومت تا 40 مگااهم، ظرفیت خازنی تا 40 میلی فاراد و قابلیت هایی مانند NCV، تست دیود و پیوستگی را ارائه می دهد.

• اندازه فک کلمپ را در نظر بگیرید

دهانه فک UT203+ حدود 28 میلی متر است. اگر قرار است جریان کابل های ضخیم یا سیم های با قطر بیشتر را اندازه گیری کنید، حتماً قبل از خرید اندازه فک دستگاه را با ابعاد کابل های موردنظر مقایسه کنید.

• امکانات کاربردی را بررسی کنید

قابلیت هایی مانند Auto Range، Data Hold، MAX/MIN، NCV و خاموشی خودکار استفاده از دستگاه را در محیط های کاری ساده تر می کنند. UT203+ این امکانات را در اختیار کاربر قرار می دهد و برای اندازه گیری های روزمره و عیب یابی مناسب است.

• بین مدل های مشابه بر اساس نیاز انتخاب کنید

اگر به جریان AC/DC تا 400 آمپر نیاز دارید، UT203+ انتخاب مناسبی است. اگر جریان بالاتر تا 600 آمپر برایتان ضروری است، مدل UT204+ گزینه مناسب تری است؛ این مدل همچنین نمایشگر 6000 شمارشی دارد. در مقابل، اگر امکانات بیشتری مانند اندازه گیری دما یا ظرفیت خازنی بالاتر می خواهید، مدل هایی مانند UT202+ یا UT204+ را می توان بررسی کرد.

در مجموع، UNI-T UT203+ برای کاربرانی مناسب است که یک کلمپ متر چندمنظوره با اندازه گیری جریان AC/DC تا 400 آمپر، True RMS و قابلیت های عیب یابی متداول می خواهند؛ بدون اینکه به رنج 600 آمپر یا امکانات تخصصی تر مدل های بالاتر نیاز داشته باشند.

آموزش استفاده از مولتی متر کلمپی UNI-T UT203+

مرحله اول: آماده سازی دستگاه

ابتدا دو عدد باتری 1.5 ولتی را در محفظه باتری قرار دهید و از صحیح بودن قطب های آن ها مطمئن شوید. سپس دستگاه را روشن کرده و قبل از اندازه گیری، سالم بودن بدنه، فک کلمپ و پراب ها را بررسی کنید. سلکتور را روی حالت موردنظر قرار دهید و رنج مناسب را انتخاب کنید.

مرحله دوم: اندازه گیری جریان AC با کلمپ

برای اندازه گیری جریان متناوب، سلکتور را روی حالت A~ قرار دهید. با فشردن اهرم، فک کلمپ را باز کرده و فقط یک رشته سیم را داخل فک قرار دهید. سپس فک را کاملاً ببندید و مقدار جریان را از روی نمایشگر بخوانید. نیازی به قطع کردن مدار برای اندازه گیری جریان کلمپی نیست.

مرحله سوم: اندازه گیری جریان DC

برای اندازه گیری جریان مستقیم، حالت A⎓ را انتخاب کنید. قبل از اندازه گیری جریان DC، در صورت نیاز از قابلیت ZERO برای حذف مقدار اولیه و جبران خطای ناشی از میدان مغناطیسی یا آفست استفاده کنید. سپس تنها هادی موردنظر را داخل فک قرار دهید و مقدار جریان را مشاهده کنید.

مرحله چهارم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مربوطه متصل کنید. سپس حالت ولتاژ AC یا DC را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار وصل کنید. مقدار ولتاژ روی نمایشگر نشان داده می شود.

مرحله پنجم: اندازه گیری مقاومت

برای اندازه گیری مقاومت، سلکتور را روی حالت Ω قرار دهید و پراب ها را به دو سر قطعه متصل کنید. توجه داشته باشید که قطعه یا مدار هنگام اندازه گیری مقاومت باید بدون برق باشد تا از آسیب به دستگاه و ایجاد خطا جلوگیری شود.

مرحله ششم: تست پیوستگی و دیود

برای تست پیوستگی، حالت مربوط به بیزر را انتخاب کرده و پراب ها را در دو نقطه از مسیر موردنظر قرار دهید. در صورت وجود اتصال، دستگاه هشدار صوتی می دهد. برای تست دیود نیز حالت دیود را انتخاب کرده و پراب ها را مطابق جهت دیود متصل کنید تا مقدار افت ولتاژ نمایش داده شود.

مرحله هفتم: اندازه گیری خازن

برای اندازه گیری ظرفیت خازن، ابتدا خازن را کاملاً از مدار جدا یا ایزوله کرده و آن را تخلیه کنید. سپس حالت Capacitance را انتخاب کرده و پراب ها را به دو پایه خازن متصل کنید. مقدار ظرفیت اندازه گیری شده روی نمایشگر ظاهر می شود.

مرحله هشتم: استفاده از قابلیت NCV

برای تشخیص غیرتماسی ولتاژ AC، حالت NCV را فعال کرده و قسمت مخصوص تشخیص ولتاژ دستگاه را به سیم یا کابل موردنظر نزدیک کنید. در صورت وجود میدان الکتریکی، دستگاه هشدار می دهد. قابلیت NCV فقط برای تشخیص اولیه مناسب است و نباید به تنهایی برای تایید بی برق بودن مدار استفاده شود.

مرحله نهم: استفاده از Data Hold و MAX/MIN

با فشردن دکمه Data Hold می توانید مقدار نمایش داده شده را روی صفحه ثابت نگه دارید؛ این قابلیت هنگام اندازه گیری در نقاطی که مشاهده نمایشگر دشوار است کاربرد دارد. همچنین حالت MAX/MIN برای مشاهده بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری مفید است.

نکته ایمنی مهم:

قبل از هر اندازه گیری، حالت انتخاب شده، رنج دستگاه و وضعیت پراب ها را بررسی کنید. هنگام اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید. برای اندازه گیری مقاومت، پیوستگی، دیود و خازن، مدار باید کاملاً بی برق باشد. همچنین هنگام کار با ولتاژهای بالا، از تماس دست با بخش فلزی پراب ها خودداری کنید و قابلیت NCV را جایگزین روش مناسب برای تایید نبود ولتاژ نکنید.

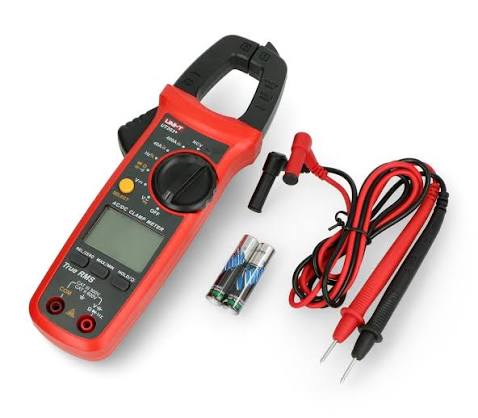

اقلام همراه مولتی متر کلمپی UNI-T UT203+

• یک عدد مولتی متر کلمپی UNI-T UT203+

• یک جفت پراب اندازه گیری

• 2 عدد باتری 1.5 ولتی

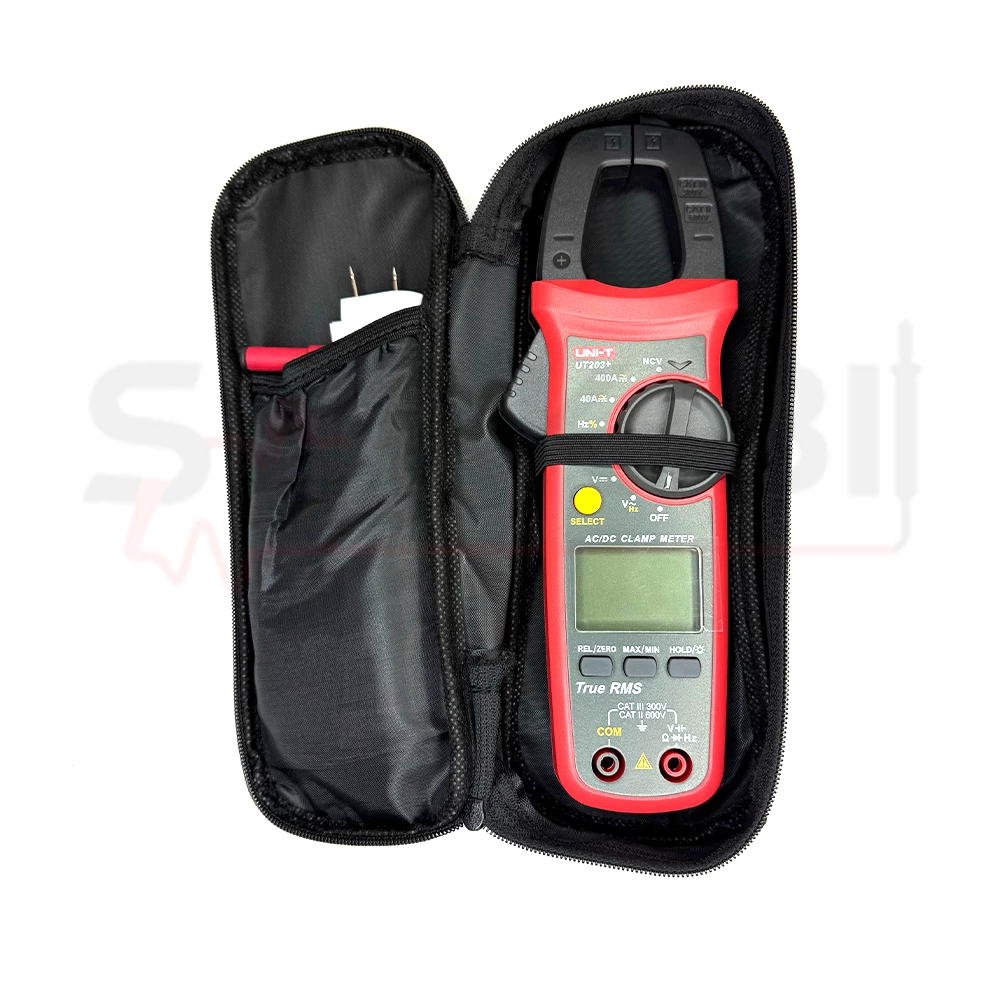

• کیف حمل و نگهداری

• دفترچه راهنما

سوالات متداول درباره مولتی متر کلمپی UNI-T UT203+
1. آیا UNI-T UT203+ جریان AC و DC را اندازه گیری می کند؟

بله، UT203+ امکان اندازه گیری جریان AC و DC تا 400 آمپر را به صورت کلمپی دارد.

2. قابلیت ZERO در UT203+ چه کاربردی دارد؟

قابلیت ZERO برای حذف مقدار اولیه و جبران خطای آفست در اندازه گیری جریان DC استفاده می شود و به بهبود دقت اندازه گیری کمک می کند.

3. آیا UT203+ قابلیت True RMS دارد؟

بله، این مدل به فناوری True RMS مجهز است و برای اندازه گیری دقیق تر سیگنال های AC، به ویژه در بارهای غیرخطی، کاربرد دارد.

4. حداکثر ولتاژ قابل اندازه گیری با این دستگاه چقدر است؟

UT203+ می تواند ولتاژ AC و DC تا 600 ولت را اندازه گیری کند و برای بسیاری از کاربردهای برق و تعمیرات مناسب است.

5. آیا UT203+ برای اندازه گیری جریان بدون قطع سیم مناسب است؟

بله. با استفاده از فک کلمپی می توان جریان را بدون باز کردن یا قطع کردن سیم اندازه گیری کرد. دهانه فک دستگاه حدود 28 میلی متر است و برای بسیاری از کابل ها و هادی های متداول مناسب است.
