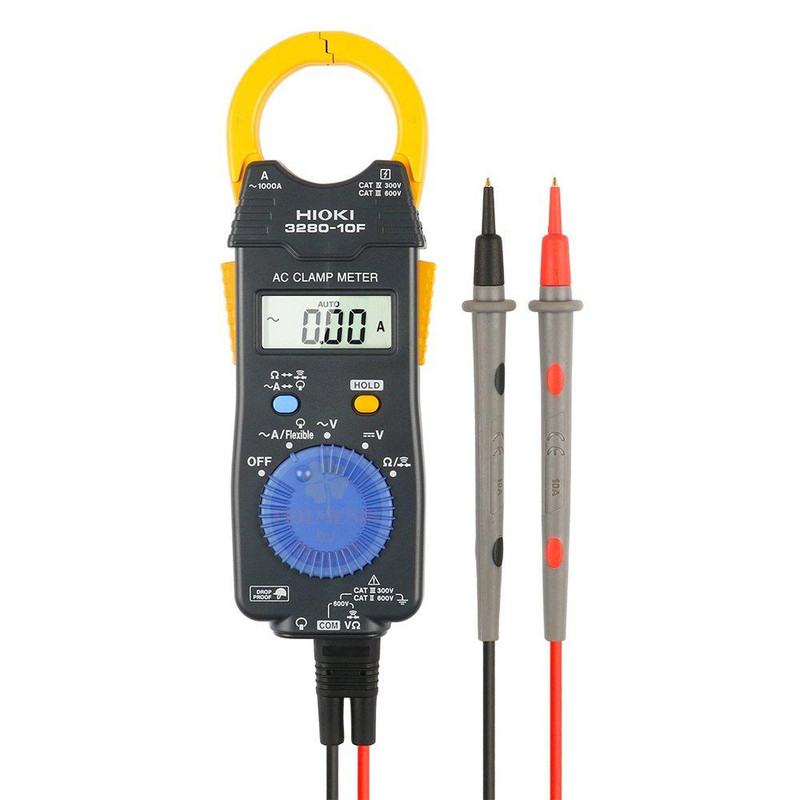

کلمپ آمپرمتر هیوکی مدل HIOKI 3280-10F

معرفی و کاربرد کلمپ آمپرمتر HIOKI 3280-10F

کلمپ آمپرمتر HIOKI 3280-10F یک کلمپ متر جمع وجور و سبک برای اندازه گیری جریان AC تا 1000 آمپر است که در کنار اندازه گیری جریان، قابلیت سنجش ولتاژ AC/DC تا 600 ولت، مقاومت و تست پیوستگی را نیز ارائه می دهد. این مدل با بدنه باریک 16 میلی متری و وزن حدود 100 گرم برای استفاده در فضاهای محدود، تابلوهای برق و محیط های کاری که حمل آسان ابزار اهمیت دارد، طراحی شده است. فک دستگاه دارای قطر داخلی 33 میلی متر است و در صورت استفاده از سنسور فلکسیبل CT6280 می توان جریان AC تا حدود 4199 آمپر را نیز اندازه گیری کرد.

کاربردهای HIOKI 3280-10F

این کلمپ متر برای برق کاری، تعمیر و نگهداری تجهیزات الکتریکی، بررسی جریان مدارها، عیب یابی تابلوهای برق و اندازه گیری ولتاژ و مقاومت کاربرد دارد. طراحی باریک آن برای کار در فضاهای شلوغ و محدود مناسب است و مقاومت در برابر سقوط از ارتفاع حدود یک متر و محدوده دمای کاری 25- تا 65+ درجه سانتی گراد نیز امکان استفاده از آن را در شرایط کاری متنوع فراهم می کند.

HIOKI 3280-10F بیشتر برای برق کاران، تکنسین های تعمیر و نگهداری، مهندسان برق و کاربران حرفه ای مناسب است؛ به خصوص افرادی که به یک ابزار سبک و قابل حمل برای اندازه گیری جریان AC و انجام تست های عمومی الکتریکی نیاز دارند.

ویژگی ها و مزایای کلمپ آمپرمتر HIOKI 3280-10F

• اندازه گیری جریان AC تا 1000 آمپر

این دستگاه امکان اندازه گیری جریان متناوب تا 1000 آمپر را به صورت کلمپی فراهم می کند و برای بررسی جریان مدارها و تجهیزات الکتریکی بدون نیاز به قطع هادی مناسب است.

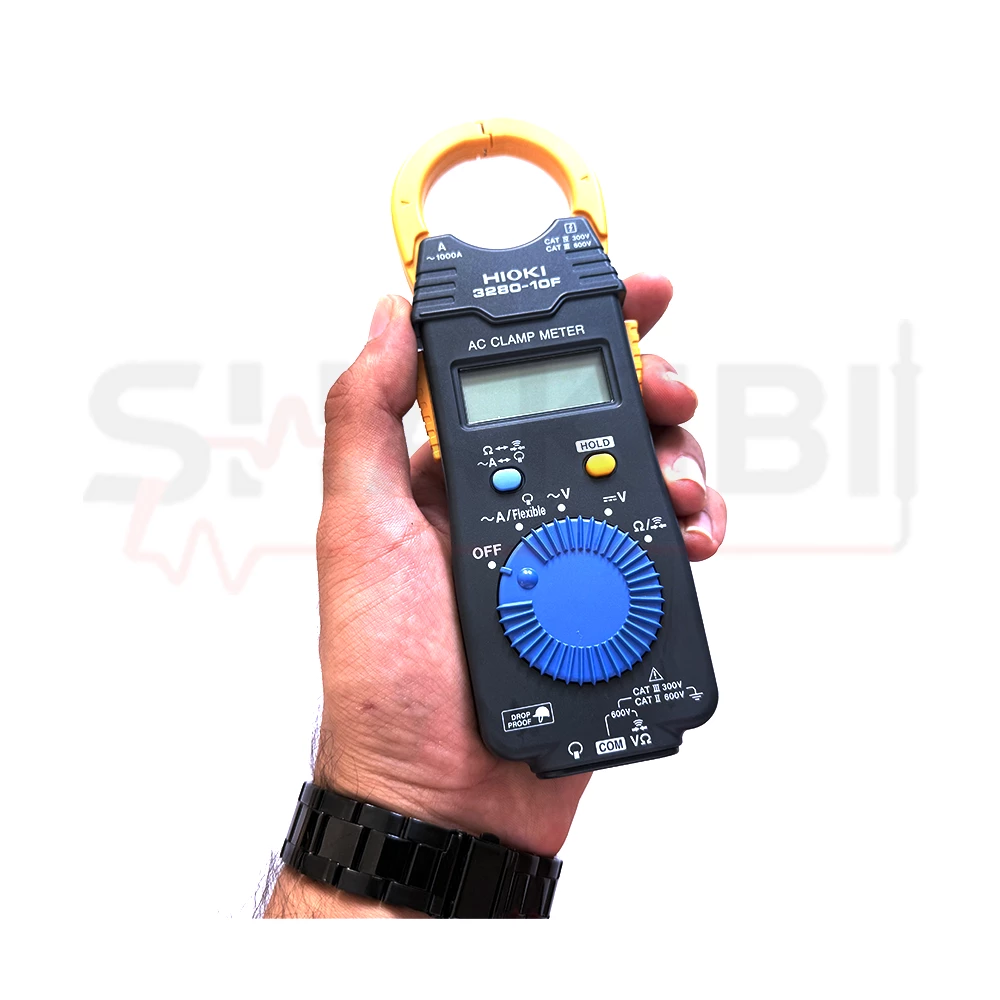

• طراحی بسیار باریک و سبک

بدنه با ضخامت حدود 16 میلی متر و وزن تنها 100 گرم باعث شده 3280-10F به راحتی قابل حمل باشد و در فضاهای محدود و تابلوهای برق نیز استفاده از آن ساده تر شود.

• دهانه فک 33 میلی متری

فک کلمپ با قطر داخلی 33 میلی متر امکان قرارگیری سیم ها و کابل های مختلف را فراهم می کند و برای اندازه گیری جریان در بسیاری از مدارهای برق مناسب است.

• اندازه گیری ولتاژ AC و DC

HIOKI 3280-10F علاوه بر جریان، قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت را دارد و می توان از آن برای بررسی و عیب یابی مدارهای الکتریکی استفاده کرد.

• اندازه گیری مقاومت تا 41.99 مگااهم

محدوده گسترده اندازه گیری مقاومت، امکان بررسی سیم ها، اتصالات و قطعات الکتریکی را در کاربردهای مختلف فراهم می کند.

• نمایشگر LCD با سرعت به روزرسانی بالا

نمایشگر LCD دستگاه قابلیت نمایش تا 4199 رقم را دارد و با نرخ به روزرسانی حدود 400 میلی ثانیه، تغییرات مقدار اندازه گیری شده را سریع تر نمایش می دهد.

• تست پیوستگی با هشدار صوتی

قابلیت Continuity با فعال شدن بیزر در مقاومت حدود 50 اهم یا کمتر، برای بررسی سریع اتصال و تشخیص قطعی مسیرهای الکتریکی کاربرد دارد.

• قابلیت Data Hold

با استفاده از Data Hold می توان مقدار نمایش داده شده را روی صفحه ثابت کرد؛ این ویژگی هنگام اندازه گیری در نقاطی که مشاهده مستقیم نمایشگر دشوار است، کاربردی است.

• خاموشی خودکار برای کاهش مصرف باتری

قابلیت Auto Power Save پس از مدتی عدم استفاده، دستگاه را به صورت خودکار خاموش می کند و به افزایش عمر باتری کمک می کند.

• مقاومت در برابر سقوط

این مدل برای تحمل سقوط از ارتفاع حدود 1 متر طراحی شده است و در استفاده های روزمره کارگاهی و تعمیراتی مقاومت مناسبی در برابر ضربه های معمول دارد.

• ابعاد جمع وجور برای استفاده در فضاهای محدود

ابعاد 57 × 175 × 16 میلی متر باعث می شود دستگاه فضای کمی اشغال کند و برای اندازه گیری در تابلوها، تجهیزات و محل هایی که دسترسی محدود دارند، مناسب باشد.

کاربردها و مناسب برای چه کسانی است؟

1. کلمپ آمپرمتر HIOKI 3280-10F برای اندازه گیری و بررسی جریان AC در مدارها و تجهیزات الکتریکی طراحی شده است و با قابلیت اندازه گیری جریان تا 1000 آمپر، برای بسیاری از کاربردهای برق صنعتی، تاسیسات و تعمیرات مناسب است. طراحی باریک و فک 33 میلی متری دستگاه امکان استفاده در فضاهای محدود مانند تابلوهای برق و اطراف کابل ها را فراهم می کند. علاوه بر جریان AC، امکان اندازه گیری ولتاژ AC/DC تا 600 ولت، مقاومت تا 41.99 مگااهم و تست پیوستگی نیز باعث می شود دستگاه برای عیب یابی و بررسی عمومی مدارهای الکتریکی کاربرد داشته باشد.

2. این مدل برای برق کاران، تکنسین های برق و تاسیسات، مهندسان برق، تکنسین های تعمیر و نگهداری، تعمیرکاران تجهیزات الکتریکی و کاربران کارگاهی مناسب است. همچنین وزن 100 گرمی و طراحی بسیار باریک آن برای افرادی که دستگاه را به صورت روزانه و در محیط های مختلف همراه خود حمل می کنند، یک مزیت محسوب می شود. اگر هدف شما اندازه گیری سریع جریان AC و انجام تست های عمومی ولتاژ، مقاومت و پیوستگی باشد، HIOKI 3280-10F می تواند گزینه مناسبی برای کارهای فنی و تعمیراتی باشد.

مقایسه کلمپ آمپرمتر HIOKI 3280-10F با مدل های مشابه:

1. کلمپ آمپرمتر HIOKI 3280-10F یک مدل باریک و سبک برای اندازه گیری جریان AC تا 1000 آمپر است. مهم ترین نکته در مقایسه با مدل های نزدیک این سری، روش اندازه گیری آن است؛ 3280-10F از روش Average Rectified استفاده می کند و برای اندازه گیری های عمومی برق مناسب است. همچنین امکان اتصال سنسور فلکسیبل CT6280 را دارد که در این حالت می توان جریان AC را تا 4199 آمپر و در سیم ها یا کابل های ضخیم و مسیرهای پیچیده اندازه گیری کرد.

2. در مقایسه با HIOKI 3280-20F، تفاوت اصلی در روش اندازه گیری AC است. مدل 3280-20F از True RMS استفاده می کرد و برای سیگنال های غیرسینوسی و دارای هارمونیک، مانند خروجی اینورترها و منابع تغذیه سوئیچینگ، انتخاب مناسب تری بود؛ البته 3280-20F در حال حاضر در فهرست محصولات متوقف شده قرار دارد. در مقابل، 3280-10F برای اندازه گیری جریان های AC معمولی انتخاب ساده تر و کاربردی تری است.

3. اگر HIOKI 3280-70F را در نظر بگیرید، این مدل در واقع مجموعه ای شامل 3280-10F و سنسور فلکسیبل CT6280 است. بنابراین اگر فقط به اندازه گیری جریان تا 1000 آمپر با فک معمولی نیاز دارید، 3280-10F کافی است؛ اما برای اندازه گیری جریان های بالاتر یا کابل های ضخیم و چندرشته ای، نسخه 3280-70F به دلیل داشتن سنسور فلکسیبل انعطاف پذیر، کاربرد بیشتری دارد.

4. از نظر طراحی نیز 3280-10F یکی از مدل های بسیار جمع وجور این خانواده محسوب می شود؛ بدنه آن 57 × 175 × 16 میلی متر و وزن آن حدود 100 گرم است. بنابراین اگر حمل آسان و دسترسی به سیم ها در فضاهای محدود برایتان مهم باشد، این مدل مزیت قابل توجهی دارد. همچنین فک 33 میلی متری آن برای بسیاری از هادی ها مناسب است و در صورت نیاز می توان با CT6280 به هادی های بزرگ تر و مسیرهای دشوار دسترسی پیدا کرد.

5. در مجموع: اگر یک کلمپ متر سبک، باریک و قابل اعتماد برای اندازه گیری جریان AC تا 1000 آمپر می خواهید، HIOKI 3280-10F انتخاب مناسبی است. اگر اندازه گیری دقیق سیگنال های غیرسینوسی و هارمونیک ها اولویت شماست، مدل True RMS این سری یعنی 3280-20F از نظر فنی مناسب تر بود؛ و اگر به جریان های بالاتر و اندازه گیری در کابل های ضخیم یا مسیرهای پیچیده نیاز دارید، 3280-70F همراه با CT6280 گزینه کامل تری است

راهنمای خرید کلمپ آمپرمتر | چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب کلمپ آمپرمتر مناسب، ابتدا باید نوع جریان موردنیاز را مشخص کنید. HIOKI 3280-10F برای اندازه گیری جریان AC طراحی شده و تا 1000 آمپر را با روش اندازه گیری Average Rectified پوشش می دهد؛ بنابراین برای اندازه گیری های معمول برق، تاسیسات و تعمیرات گزینه مناسبی است. اگر اندازه گیری جریان DC نیز برای شما ضروری است، بهتر است به سراغ مدل هایی بروید که به طور مشخص از اندازه گیری DC پشتیبانی می کنند.

2. نکته مهم بعدی، دقت و نوع سیگنال است. 3280-10F از روش Average Rectified استفاده می کند و برای جریان های AC با فرکانس 50 تا 60 هرتز مناسب است. اگر قرار است جریان یا ولتاژ خروجی اینورتر، درایو، UPS یا بارهای غیرخطی را اندازه گیری کنید، بهتر است مدلی با True RMS انتخاب کنید؛ برای مثال HIOKI 3280-20F در سری مشابه، True RMS است.

3. اندازه فک کلمپ نیز باید متناسب با کابل هایی باشد که اندازه گیری می کنید. فک 3280-10F قطر داخلی 33 میلی متر دارد. اگر با کابل های بسیار ضخیم، چندرشته ای یا فضاهای دشوار سروکار دارید، می توانید مدلی مانند 3280-70F را در نظر بگیرید که همراه سنسور فلکسیبل CT6280 عرضه می شود؛ این سنسور برای هادی های بزرگ تر تا قطر حدود 130 میلی متر و جریان AC تا حدود 4200 آمپر طراحی شده است.

4. در نهایت، به شرایط محیط کار و قابلیت های جانبی توجه کنید. طراحی باریک و وزن حدود 100 گرم 3280-10F برای کار در فضاهای محدود و حمل روزانه مناسب است و دستگاه قابلیت Data Hold، خاموشی خودکار و مقاومت در برابر سقوط از ارتفاع یک متر را دارد. اگر هدف شما یک کلمپ متر باریک و سبک برای اندازه گیری جریان AC تا 1000 آمپر و تست های عمومی ولتاژ، مقاومت و پیوستگی است، HIOKI 3280-10F انتخاب مناسبی است؛ اما برای جریان DC، سیگنال های غیرسینوسی یا جریان های بسیار بالا، بهتر است مدل تخصصی تری انتخاب کنید.

آموزش استفاده از کلمپ آمپرمتر HIOKI 3280-10F

مرحله اول: آماده سازی دستگاه

ابتدا باتری CR2032 را بررسی کرده و مطمئن شوید دستگاه به درستی روشن می شود. سلکتور را روی حالت موردنظر قرار دهید و پیش از شروع اندازه گیری، وضعیت فک کلمپ و سیم های تست را بررسی کنید.

مرحله دوم: اندازه گیری جریان AC

برای اندازه گیری جریان، سلکتور را روی محدوده جریان AC قرار دهید. با فشار دادن اهرم، فک کلمپ را باز کنید و فقط یک هادی را داخل فک قرار دهید. پس از بسته شدن کامل فک، مقدار جریان عبوری روی نمایشگر نشان داده می شود. قرار دادن هم زمان چند هادی دارای جریان رفت وبرگشت داخل فک می تواند باعث خطای اندازه گیری شود.

مرحله سوم: اندازه گیری ولتاژ

برای اندازه گیری ولتاژ AC یا DC، سیم مشکی را به ترمینال COM و سیم قرمز را به ورودی مناسب متصل کنید. سپس سلکتور را روی حالت ولتاژ قرار داده و پراب ها را به دو نقطه موردنظر مدار وصل کنید. مقدار ولتاژ را پس از ثابت شدن عدد روی نمایشگر بخوانید.

مرحله چهارم: اندازه گیری مقاومت و تست پیوستگی

برای اندازه گیری مقاومت، ابتدا مطمئن شوید مدار یا قطعه بدون برق است. حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه متصل کنید. برای تست پیوستگی نیز حالت مربوطه را انتخاب کنید؛ در صورت وجود اتصال مناسب، بیزر دستگاه هشدار صوتی می دهد.

مرحله پنجم: استفاده از Data Hold

اگر هنگام اندازه گیری امکان مشاهده مداوم نمایشگر وجود ندارد، دکمه Data Hold را فعال کنید. با این قابلیت مقدار اندازه گیری شده روی صفحه ثابت می ماند و می توانید آن را به راحتی مشاهده یا ثبت کنید.

• مرحله ششم: استفاده از سنسور فلکسیبل CT6280

در صورت نیاز به اندازه گیری جریان های بالاتر یا کار در اطراف کابل های ضخیم و فضاهای محدود، می توان از سنسور فلکسیبل CT6280 به عنوان تجهیزات سازگار استفاده کرد. این سنسور امکان اندازه گیری جریان AC بسیار بالاتر را فراهم می کند و برای هادی هایی که قرار دادن فک معمولی اطراف آن ها دشوار است، کاربرد دارد.

نکته ایمنی:

پیش از هر اندازه گیری، حالت انتخاب شده و محدوده اندازه گیری را بررسی کنید. هنگام اندازه گیری جریان با کلمپ، فقط یک هادی را داخل فک قرار دهید و هنگام استفاده از پراب ها از تماس قسمت فلزی آن ها با دست خودداری کنید. همچنین برای اندازه گیری مقاومت و تست پیوستگی، مدار باید از منبع تغذیه جدا شده باشد.

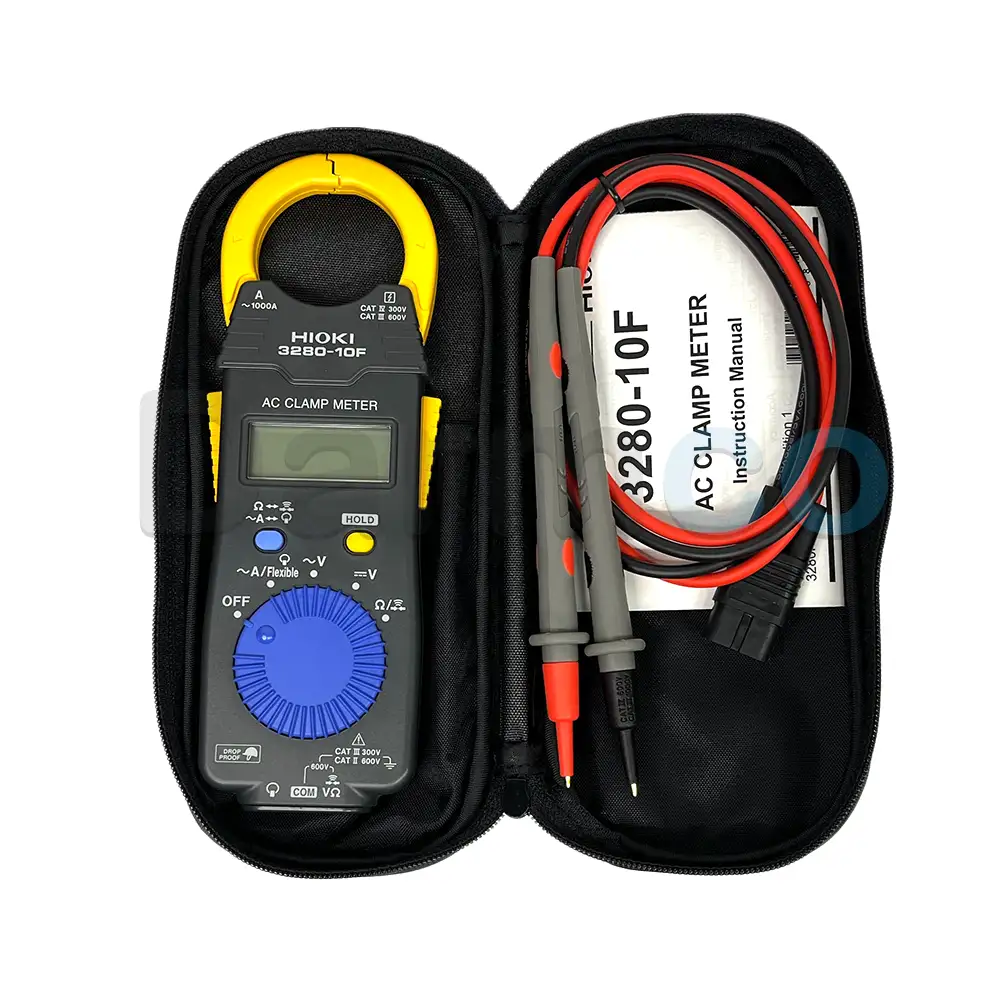

اقلام همراه کلمپ آمپرمتر HIOKI 3280-10F

• کلمپ آمپرمتر HIOKI 3280-10F

• باتری لیتیومی CR2032

• سیم های تست

• کیف حمل و نگهداری

• دفترچه راهنمای کاربر

سوالات متداول درباره کلمپ آمپرمتر HIOKI 3280-10F

1. کلمپ آمپرمتر HIOKI 3280-10F چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قادر است جریان AC را از 41.99 تا 1000 آمپر اندازه گیری کند و برای بررسی جریان مدارهای مختلف برق مناسب است.

2. آیا HIOKI 3280-10F جریان DC را اندازه گیری می کند؟

خیر. این مدل برای اندازه گیری جریان AC طراحی شده است. اگر اندازه گیری جریان DC برای شما ضروری است، بهتر است مدل دیگری با قابلیت اندازه گیری DC انتخاب کنید.

3. آیا دستگاه قابلیت اندازه گیری ولتاژ را دارد؟

بله، HIOKI 3280-10F امکان اندازه گیری ولتاژ AC و DC تا 600 ولت را دارد و برای تست های عمومی مدارهای الکتریکی قابل استفاده است.

4. قطر دهانه فک کلمپ چقدر است؟

قطر داخلی فک کلمپ این مدل حدود 33 میلی متر است و برای اندازه گیری جریان هادی هایی با ابعاد متناسب با این دهانه مناسب است.

5. آیا امکان اندازه گیری مقاومت وجود دارد؟

بله، این کلمپ متر مقاومت را در محدوده 419.9 اهم تا 41.99 مگااهم اندازه گیری می کند و به تست پیوستگی نیز مجهز است.
