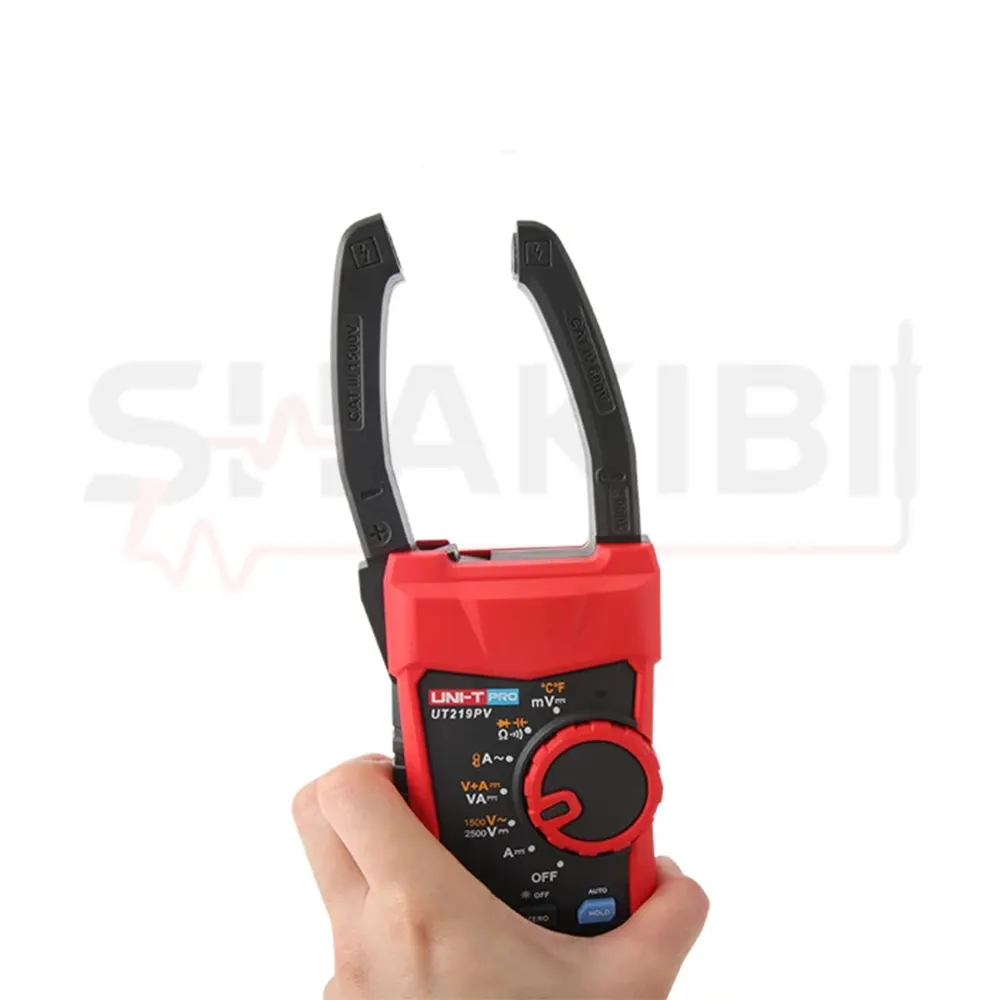

مولتی متر کلمپی یونیتی AC/DC حرفه ایی UNI-T مدل UT219PV

معرفی و کاربرد مولتی متر کلمپی UNI-T UT219PV

مولتی متر کلمپی UNI-T UT219PV یک ابزار حرفه ای برای اندازه گیری جریان و ولتاژ AC/DC است که به طور ویژه برای کار در سیستم های فتوولتائیک و مدارهای با ولتاژ بالا طراحی شده است. این دستگاه قابلیت اندازه گیری جریان AC و DC تا 999.9 آمپر و ولتاژ DC تا 2500 ولت و AC تا 1500 ولت را دارد. امکان استفاده از سنسور کلمپ فلکسیبل با محدوده تا 3000 آمپر نیز باعث می شود برای بررسی کابل ها و هادی های با جریان بالا کاربرد بیشتری داشته باشد. علاوه بر این، UT219PV قابلیت اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، دما و توان DC را نیز ارائه می دهد.

کاربردهای دستگاه:

• سیستم های فتوولتائیک و پنل های خورشیدی:

UT219PV برای بررسی ولتاژ و جریان مدارهای DC در سیستم های خورشیدی مناسب است و محدوده بالای اندازه گیری ولتاژ DC آن، امکان استفاده در بخش هایی از سیستم های فتوولتائیک با ولتاژ بالا را فراهم می کند.

• تابلوهای برق و تجهیزات الکتریکی:

از این دستگاه می توان برای بررسی جریان و ولتاژ در تابلوهای برق و تجهیزات الکتریکی استفاده کرد. قابلیت اندازه گیری جریان به روش کلمپی امکان بررسی جریان بدون قطع هادی را فراهم می کند.

• سیستم های ذخیره سازی انرژی:

در سیستم های باتری و ذخیره انرژی که با مدارهای DC و جریان های بالا سروکار دارند، قابلیت اندازه گیری ولتاژ و جریان UT219PV می تواند برای بررسی و عیب یابی اولیه مورد استفاده قرار گیرد.

• منابع تغذیه و UPS:

این کلمپ متر برای بررسی پارامترهای الکتریکی در منابع تغذیه بدون وقفه (UPS) و تجهیزات مشابه نیز کاربرد دارد و می تواند در فرآیند تعمیر و نگهداری مورد استفاده قرار گیرد.

• موتورهای بزرگ و تجهیزات صنعتی:

قابلیت اندازه گیری جریان، جریان پیک و جریان AC/DC باعث می شود UT219PV برای بررسی عملکرد برخی موتورهای بزرگ و تجهیزات صنعتی نیز کاربردی باشد.

• اندازه گیری و عیب یابی پارامترهای الکتریکی:

علاوه بر جریان و ولتاژ، امکان اندازه گیری مقاومت، خازن، فرکانس و دما باعث می شود دستگاه برای بررسی های عمومی تر در محیط های فنی و تعمیراتی نیز قابل استفاده باشد.

ویژگی ها و مزایای مولتی متر کلمپی UNI-T UT219PV:

• مناسب برای سیستم های فتوولتائیک

UT219PV برای کار در سیستم های خورشیدی و مدارهای DC با ولتاژ بالا طراحی شده و برای بررسی و عیب یابی تجهیزات فتوولتائیک کاربرد دارد.

• اندازه گیری ولتاژ DC تا 2500 ولت

محدوده بالای اندازه گیری ولتاژ DC تا 2500 ولت، این مدل را برای بررسی برخی مدارها و تجهیزات DC با ولتاژ بالا مناسب می کند.

• اندازه گیری ولتاژ AC تا 1500 ولت

این دستگاه امکان اندازه گیری ولتاژ AC تا 1500 ولت را فراهم می کند و برای بررسی سیستم ها و تجهیزات الکتریکی با ولتاژ بالا کاربرد دارد.

• اندازه گیری جریان AC/DC تا 999.9 آمپر

UT219PV می تواند جریان AC و DC را تا 999.9 آمپر اندازه گیری کند و با استفاده از قابلیت کلمپی، امکان بررسی جریان بدون قطع هادی را فراهم می سازد.

• پشتیبانی از سنسور کلمپ فلکسیبل

با استفاده از سنسور کلمپ انعطاف پذیر، محدوده اندازه گیری جریان AC می تواند تا 3000 آمپر افزایش پیدا کند. این قابلیت برای کابل های ضخیم و فضاهای محدود کاربردی است.

• اندازه گیری توان DC

قابلیت اندازه گیری توان DC تا محدوده 2500، امکان بررسی بیشتر عملکرد مدارهای DC و سیستم های فتوولتائیک را فراهم می کند.

• اندازه گیری چندین پارامتر الکتریکی

این مولتی متر علاوه بر جریان و ولتاژ، امکان اندازه گیری مقاومت، ظرفیت خازنی و فرکانس را نیز دارد و می تواند برای بررسی های مختلف در محیط های فنی مورد استفاده قرار گیرد.

• اندازه گیری دما

UT219PV قابلیت اندازه گیری دما در محدوده 40- تا 400 درجه سانتی گراد را دارد و برای بررسی دمای برخی تجهیزات و قطعات در زمان تعمیر و نگهداری کاربردی است.

• نمایشگر 9999 رقمی و Auto Range

نمایشگر 9999 رقمی خوانایی مناسبی از مقادیر اندازه گیری شده ارائه می دهد و قابلیت انتخاب خودکار رنج (Auto Range) نیز باعث می شود انتخاب محدوده مناسب برای اندازه گیری ساده تر شود.

کاربردهای مولتی متر کلمپی UNI-T UT219PV:

• سیستم های فتوولتائیک و نیروگاه های خورشیدی

UT219PV برای بررسی ولتاژ و جریان در مدارهای DC سیستم های خورشیدی، پنل ها و تجهیزات مرتبط کاربرد دارد و محدوده ولتاژ DC بالای آن برای بسیاری از سیستم های فتوولتائیک مناسب است.

• سیستم های ذخیره سازی انرژی

در سیستم های باتری و ذخیره انرژی که با ولتاژ و جریان DC بالا کار می کنند، می توان از UT219PV برای بررسی پارامترهای الکتریکی و عیب یابی اولیه استفاده کرد.

• تابلوهای برق و مدارهای صنعتی

قابلیت اندازه گیری جریان و ولتاژ AC/DC، این دستگاه را برای بررسی تابلوهای برق، مدارهای صنعتی و تجهیزات توزیع برق مناسب می کند.

• منابع تغذیه و UPS

UT219PV برای بررسی پارامترهای الکتریکی منابع تغذیه بدون وقفه (UPS) و تجهیزات تامین برق نیز کاربرد دارد و می تواند در تعمیر و نگهداری این تجهیزات مورد استفاده قرار گیرد.

• موتورهای بزرگ و تجهیزات الکتریکی

اندازه گیری جریان، جریان پیک و سایر پارامترهای الکتریکی، امکان بررسی عملکرد موتورهای بزرگ و تجهیزات صنعتی را فراهم می کند.

• عیب یابی و تعمیرات الکتریکی

قابلیت اندازه گیری مقاومت، فرکانس، خازن، دما و پارامترهای AC/DC باعث می شود دستگاه برای عیب یابی و بررسی های فنی مختلف نیز کاربرد داشته باشد.

مناسب برای چه کسانی است؟

مولتی متر کلمپی UNI-T UT219PV بیشتر برای تکنسین های نصب و تعمیر سیستم های خورشیدی، مهندسان برق، برق کاران صنعتی، تکنسین های تعمیر و نگهداری، متخصصان سیستم های ذخیره انرژی و کارشناسان تجهیزات فتوولتائیک مناسب است.

همچنین برای کاربرانی که با مدارهای DC با ولتاژ بالا، جریان های زیاد، تابلوهای برق و تجهیزات صنعتی سروکار دارند و به یک کلمپ متر چندمنظوره با قابلیت های اندازه گیری گسترده نیاز دارند، گزینه کاربردی محسوب می شود.

مقایسه کلمپ آمپرمتر UNI-T UT219PV با مدل های مشابه:

کلمپ آمپرمتر UNI-T UT219PV در مقایسه با مدل هایی مانند UNI-T UT208B و UNI-T UT221 بیشتر برای کاربردهای ولتاژ بالای DC و سیستم های فتوولتائیک طراحی شده است. UT219PV امکان اندازه گیری ولتاژ DC تا 2500 ولت و ولتاژ AC تا 1500 ولت را دارد، در حالی که UT208B و UT221 بیشتر برای اندازه گیری های عمومی تر صنعتی و برق AC/DC با ولتاژهای پایین تر مناسب هستند. UT219PV همچنین با استفاده از سنسور کلمپ فلکسیبل، جریان AC تا 3000 آمپر را پوشش می دهد و قابلیت اندازه گیری توان DC نیز دارد. در مقابل، UT208B با امکاناتی مانند اندازه گیری دما، خازن و جریان تا 1000 آمپر، برای عیب یابی عمومی برق و تجهیزات صنعتی گزینه متنوع تری است و UT221 نیز با جریان AC/DC تا 2000 آمپر و دهانه فک 63 میلی متری برای اندازه گیری جریان های بالا در محیط های صنعتی مناسب تر است. بنابراین اگر اولویت شما سیستم های خورشیدی، مدارهای DC ولتاژ بالا و تجهیزات فتوولتائیک است، UT219PV انتخاب تخصصی تری محسوب می شود؛ اما برای تعمیرات عمومی برق و اندازه گیری طیف متنوع تری از پارامترها، UT208B یا UT221 می توانند گزینه مناسب تری باشند.

راهنمای خرید کلمپ آمپرمتر / چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب کلمپ آمپرمتر مناسب، ابتدا باید نوع جریان و حداکثر ولتاژ موردنیاز را مشخص کنید. اگر با سیستم های فتوولتائیک، باتری های ذخیره انرژی، اینورترها یا مدارهای DC با ولتاژ بالا کار می کنید، UNI-T UT219PV گزینه تخصصی تری است؛ این مدل امکان اندازه گیری ولتاژ DC تا 2500 ولت و ولتاژ AC تا 1500 ولت را فراهم می کند. همچنین جریان AC/DC تا حدود 1000 آمپر و با سنسور فلکسیبل اختیاری تا 3000 آمپر قابل اندازه گیری است.

2. در مرحله بعد، به محیط کاری و شرایط استفاده توجه کنید. برای کار در محیط های صنعتی یا فضای باز، مقاومت دستگاه در برابر گردوغبار و رطوبت اهمیت زیادی دارد؛ UT219PV دارای استاندارد حفاظتی IP65 است و برای سرویس و نگهداری سیستم های خورشیدی و برخی تجهیزات صنعتی طراحی شده است. همچنین فک باریک 35 میلی متری آن برای اندازه گیری در فضاهای متراکم مانند دسته سیم ها، اینورترها و شینه ها کاربرد دارد.

3. اگر اندازه گیری جریان های متغیر و سیگنال های غیرسینوسی برایتان مهم است، بهتر است مدلی با True RMS انتخاب کنید. قابلیت هایی مانند LPF، جریان هجومی، PEAK، AUTO HOLD، اندازه گیری توان DC، دما، ظرفیت خازنی و فرکانس نیز در انتخاب یک کلمپ متر حرفه ای اهمیت دارند و باعث می شوند دستگاه برای عیب یابی و نگهداری تجهیزات کاربردهای بیشتری داشته باشد.

4. در نهایت، رده ایمنی دستگاه و پراب های مورد استفاده را حتماً بررسی کنید. UT219PV دارای رده ایمنی CAT III 1500V / CAT IV 600V است، اما برای اندازه گیری در ولتاژهای بالاتر از محدوده پراب همراه دستگاه، باید از پراب مناسب با رده ایمنی موردنیاز استفاده شود. بنابراین اگر هدف شما اندازه گیری های تخصصی در سیستم های خورشیدی و مدارهای DC ولتاژ بالا است، UT219PV انتخاب مناسبی است؛ اما برای اندازه گیری های عمومی برق که به چنین محدوده ولتاژی نیاز ندارند، یک کلمپ متر ساده تر می تواند انتخاب اقتصادی تری باشد.

آموزش استفاده از مولتی متر کلمپی UNI-T UT219PV

مرحله اول: آماده سازی دستگاه

پیش از شروع کار، وضعیت ظاهری دستگاه، پراب ها و سنسور کلمپ را بررسی کنید و از سالم بودن آن ها مطمئن شوید. باتری دستگاه را بررسی کرده و سلکتور را روی حالت موردنظر قرار دهید. پیش از اتصال پراب ها، محدوده ولتاژ و رده ایمنی مدار را با مشخصات دستگاه و پراب ها تطبیق دهید.

مرحله دوم: اندازه گیری جریان AC و DC

برای اندازه گیری جریان، حالت جریان AC یا DC را انتخاب کنید. در اندازه گیری کلمپی، فک دستگاه را باز کرده و فقط یک هادی را داخل فک قرار دهید؛ سپس فک را کاملاً ببندید. برای جریان DC، در صورت نیاز از قابلیت صفر کردن دستگاه استفاده کنید و سپس مقدار جریان را روی نمایشگر بخوانید. برای اندازه گیری جریان های بالاتر یا کابل های ضخیم، می توان از سنسور کلمپ فلکسیبل سازگار استفاده کرد.

مرحله سوم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مناسب متصل کنید. حالت ACV یا DCV را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار متصل کنید. UT219PV امکان اندازه گیری ولتاژ DC تا 2500 ولت و AC تا 1500 ولت را دارد؛ با این حال، همیشه باید محدوده مجاز پراب ها و رده ایمنی مدار نیز رعایت شود.

مرحله چهارم: استفاده از حالت های فیلتر و جریان پیک

در مدارهایی که دارای اینورتر، درایو یا منابع تغذیه سوئیچینگ هستند، می توان از قابلیت LPF برای کاهش اثر مؤلفه های فرکانس بالا در اندازه گیری استفاده کرد. همچنین حالت های PEAK و Inrush برای بررسی جریان های لحظه ای و جریان راه اندازی تجهیزات کاربرد دارند.

مرحله پنجم: اندازه گیری توان DC

برای بررسی توان در مدارهای DC، دستگاه را روی حالت مربوط به اندازه گیری توان قرار دهید و اتصالات را مطابق راهنمای دستگاه برقرار کنید. این قابلیت به ویژه برای بررسی عملکرد تجهیزات و مدارهای DC در سیستم های فتوولتائیک و ذخیره سازی انرژی کاربرد دارد.

مرحله ششم: اندازه گیری مقاومت، پیوستگی و دیود

برای اندازه گیری مقاومت یا تست پیوستگی، ابتدا مطمئن شوید مدار بدون برق است. حالت مقاومت یا پیوستگی را انتخاب کرده و پراب ها را به نقاط موردنظر متصل کنید. برای تست دیود نیز حالت دیود را انتخاب کرده و پراب ها را با جهت صحیح به دو سر قطعه متصل کنید.

مرحله هفتم: اندازه گیری خازن و فرکانس

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا کرده و از تخلیه کامل آن اطمینان حاصل کنید. سپس حالت ظرفیت را انتخاب و پراب ها را به دو پایه خازن متصل کنید. برای اندازه گیری فرکانس نیز حالت Hz را انتخاب کرده و پراب ها را مطابق دستورالعمل دستگاه متصل کنید.

مرحله هشتم: اندازه گیری دما

در صورت استفاده از ترموکوپل سازگار، حالت دما را انتخاب کرده و سنسور را به ورودی مربوط متصل کنید. سپس نوک سنسور را روی نقطه موردنظر قرار دهید و مقدار دما را از نمایشگر بخوانید. محدوده دمایی اعلام شده برای UT219PV حدود 40- تا 400 درجه سانتی گراد است.

مرحله نهم: استفاده از Auto Range و قابلیت های کمکی

در حالت Auto Range دستگاه به صورت خودکار محدوده مناسب را انتخاب می کند. قابلیت هایی مانند Data Hold، Auto Hold، MAX/MIN و نمایشگر دارای نور پس زمینه نیز برای خواندن و مقایسه مقادیر اندازه گیری شده کاربرد دارند.

"نکته ایمنی مهم"

UT219PV برای کار با سیستم های ولتاژ بالا طراحی شده است، اما این موضوع به معنی بی نیازی از رعایت اصول ایمنی نیست. پیش از هر اندازه گیری، حالت دستگاه، محدوده اندازه گیری، رده ایمنی پراب و مدار را بررسی کنید. هنگام اندازه گیری جریان با کلمپ، فقط یک هادی را داخل فک قرار دهید و برای اندازه گیری مقاومت، پیوستگی یا خازن هرگز دستگاه را به مدار برق دار متصل نکنید. در سیستم های فتوولتائیک و مدارهای DC با ولتاژ بالا، از تجهیزات حفاظت فردی مناسب و روش کار ایمن استفاده کنید.

اقلام همراه مولتی متر کلمپی UNI-T UT219PV

1. مولتی متر کلمپی UNI-T UT219PV

2. پراب های تست استاندارد

3. سنسور دما

4. باتری موردنیاز دستگاه

5. کیف یا کاور حمل و نگهداری

6. دفترچه راهنمای کاربر

سوالات متداول درباره مولتی متر کلمپی UNI-T UT219PV

1. مولتی متر کلمپی UNI-T UT219PV برای چه کاربردی مناسب است؟

این دستگاه به طور ویژه برای اندازه گیری و عیب یابی سیستم های فتوولتائیک، تجهیزات ذخیره انرژی، UPS، تابلوهای برق و مدارهای AC/DC با ولتاژ بالا طراحی شده است.

2. حداکثر ولتاژ قابل اندازه گیری با UT219PV چقدر است؟

UT219PV قابلیت اندازه گیری ولتاژ DC تا 2500 ولت و ولتاژ AC تا 1500 ولت را دارد. هنگام کار در این محدوده ها باید رده ایمنی دستگاه و پراب های مورد استفاده رعایت شود.

3. آیا UT219PV جریان های بالا را اندازه گیری می کند؟

بله، جریان AC و DC تا حدود 999.9 آمپر قابل اندازه گیری است. همچنین با استفاده از سنسور کلمپ فلکسیبل سازگار، امکان اندازه گیری جریان AC تا 3000 آمپر وجود دارد.

4. آیا این دستگاه قابلیت اندازه گیری توان و پارامترهای دیگر را دارد؟

بله، UT219PV علاوه بر جریان و ولتاژ، قابلیت اندازه گیری توان DC، مقاومت، ظرفیت خازنی، فرکانس و دما را دارد و امکاناتی مانند تست دیود، پیوستگی، جریان هجومی و فیلتر پایین گذر نیز در اختیار کاربر قرار می دهد.

5. آیا UT219PV برای استفاده در سیستم های خورشیدی مناسب است؟

بله. محدوده بالای اندازه گیری ولتاژ DC و قابلیت بررسی جریان و توان DC باعث شده این مدل برای سیستم های فتوولتائیک و تجهیزات مرتبط با انرژی خورشیدی گزینه مناسبی باشد. با این حال، هنگام کار با ولتاژهای بالا باید رده ایمنی مدار، پراب و دستورالعمل های ایمنی رعایت شود.
