LCR متر UNI-T UT622E با برند اصلی یونیتی (یکسال گارانتی تعویض تضمینی)

معرفی LCR متر UNI-T UT622E:

LCR متر UNI-T UT622E یکی از مدل های حرفه ای و پیشرفته در میان تجهیزات اندازه گیری قطعات الکترونیکی برند یونیتی است که برای اندازه گیری و تحلیل دقیق پارامترهای مختلف قطعات پسیو طراحی شده است. این دستگاه برای کاربرانی ساخته شده که در کنار اندازه گیری مقدار اصلی قطعه، به اطلاعات دقیق تری درباره رفتار الکتریکی آن نیاز دارند. UT622E می تواند پارامترهای اندوکتانس (L)، ظرفیت خازنی (C)، مقاومت (R) و امپدانس (Z) را اندازه گیری کند و در کنار آن پارامترهایی مانند DCR، ESR، ضریب کیفیت Q، ضریب اتلاف D و زاویه فاز θ را نیز در اختیار کاربر قرار دهد.

یکی از ویژگی های مهم این مدل، امکان انجام تست در فرکانس های مختلف است. UT622E از فرکانس های 100Hz، 120Hz، 1kHz، 10kHz و 100kHz پشتیبانی می کند و به همین دلیل می توان یک قطعه را در شرایط فرکانسی متفاوت بررسی و نتایج آن را با یکدیگر مقایسه کرد. این موضوع برای قطعاتی مانند خازن ها، سلف ها و فیلترهایی که عملکرد آن ها تحت تاثیر فرکانس قرار می گیرد، اهمیت زیادی دارد. همچنین امکان انتخاب سطح ولتاژ تست 0.1Vrms، 0.3Vrms و 1Vrms به کاربر اجازه می دهد شرایط اندازه گیری را متناسب با نوع قطعه و هدف آزمایش تنظیم کند.

UT622E تنها یک ابزار برای نمایش مقدار L، C یا R نیست، بلکه مجموعه ای از اطلاعات اندازه گیری را برای تحلیل بهتر قطعه ارائه می دهد. امکان مشاهده پارامترهای اصلی و ثانویه در کنار یکدیگر به کاربر کمک می کند تا مشخصات واقعی قطعه را بهتر ارزیابی کند. وجود حالت های Series و Parallel نیز امکان بررسی مدل معادل قطعات را فراهم می کند و در تحلیل های تخصصی تر، اطلاعات بیشتری درباره رفتار قطعه در اختیار کاربر قرار می دهد.

در بخش اتصال قطعه نیز UT622E انعطاف پذیری مناسبی دارد و از ترمینال های سه ترمیناله و پنج ترمیناله پشتیبانی می کند. استفاده از اتصال پنج ترمیناله در اندازه گیری های حساس می تواند به کاهش تاثیر مقاومت سیم ها و اتصالات کمک کند و برای اندازه گیری دقیق تر پارامترهای قطعات مورد استفاده قرار گیرد. این قابلیت در محیط های آزمایشگاهی و کنترل کیفیت که دقت و تکرارپذیری نتایج اهمیت بیشتری دارد، کاربردی است.

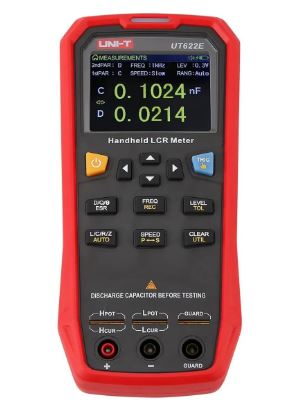

نمایش اطلاعات اندازه گیری در این دستگاه توسط یک نمایشگر رنگی TFT با اندازه 2.8 اینچ و وضوح 320×240 پیکسل انجام می شود. نمایشگر رنگی، خواندن مقدار پارامترها و مشاهده تنظیمات مختلف دستگاه را ساده تر می کند. همچنین با 99999 شمارش، اطلاعات اندازه گیری با وضوح بالایی نمایش داده می شوند و کاربر می تواند جزئیات بیشتری از نتیجه تست را مشاهده کند.

از دیگر امکانات مهم UT622E، قابلیت تنظیم سرعت اندازه گیری است. کاربر می تواند بین حالت های Fast، Medium و Slow انتخاب کند. حالت سریع با سرعت بالاتر برای بررسی تعداد زیادی قطعه مناسب است، در حالی که در شرایطی که ثبات و بررسی دقیق نتیجه اهمیت بیشتری دارد، می توان از سرعت های پایین تر استفاده کرد. این قابلیت باعث می شود دستگاه در شرایط مختلف کاری انعطاف پذیری بیشتری داشته باشد.

UT622E همچنین برای کنترل کیفیت قطعات، قابلیت Tolerance و Sorting را در اختیار کاربر قرار می دهد. با تعیین مقدار اسمی و محدوده تلرانس، می توان قطعات را از نظر قرار گرفتن در محدوده قابل قبول بررسی کرد. وجود نشانگرهای LED سبز و قرمز برای وضعیت قبول یا رد قطعه نیز باعث می شود ارزیابی نمونه ها سریع تر انجام شود و در فرآیندهای تکراری، تشخیص قطعات خارج از محدوده آسان تر باشد.

قابلیت Recording یکی دیگر از امکانات کاربردی این مدل است که امکان ثبت نتایج اندازه گیری و مشاهده اطلاعات آماری مانند حداقل، حداکثر و میانگین را فراهم می کند. این ویژگی برای زمانی که لازم است چندین نمونه از یک قطعه بررسی و نتایج آن ها با یکدیگر مقایسه شود، اهمیت زیادی دارد. به همین دلیل UT622E می تواند علاوه بر یک ابزار اندازه گیری، در فرآیند بررسی و کنترل یکنواختی قطعات نیز مورد استفاده قرار گیرد.

برای افزایش دقت اندازه گیری، دستگاه از قابلیت Open/Short Correction نیز بهره می برد. این قابلیت امکان اصلاح اثر مدار باز و اتصال کوتاه در مسیر تست را فراهم می کند تا تاثیر تجهیزات و اتصالات اندازه گیری بر نتیجه کاهش پیدا کند. وجود چنین امکاناتی باعث شده UT622E برای اندازه گیری های دقیق تر نسبت به LCR مترهای ساده، امکانات کامل تری در اختیار کاربر قرار دهد.

از نظر ارتباط با سیستم های دیگر، UT622E به رابط Mini-USB مجهز شده و از ارتباط SCPI پشتیبانی می کند. بنابراین امکان استفاده از دستگاه در کنار کامپیوتر و برخی سیستم های اندازه گیری و تست خودکار وجود دارد. این قابلیت به خصوص برای محیط هایی که ثبت اطلاعات، کنترل فرآیند تست یا استفاده از تجهیزات در یک سیستم اندازه گیری اهمیت دارد، کاربردی است.

منبع تغذیه دستگاه نیز یک باتری داخلی لیتیوم پلیمری 3.7 ولت با ظرفیت 1800 میلی آمپرساعت است که امکان استفاده از دستگاه را بدون وابستگی دائمی به برق فراهم می کند. همچنین امکان شارژ و تغذیه از طریق رابط USB، استفاده از دستگاه را در محیط های مختلف ساده تر می کند. طراحی دستی و ابعاد نسبتاً جمع وجور آن نیز باعث شده UT622E در کنار امکانات تخصصی، قابلیت حمل مناسبی داشته باشد.

در مجموع، UNI-T UT622E یک LCR متر دستی حرفه ای است که برای اندازه گیری ساده L، C و R طراحی نشده و مجموعه ای از قابلیت های اندازه گیری، تحلیل، مقایسه و ثبت داده را در اختیار کاربر قرار می دهد. ترکیب دقت بالا، فرکانس های تست متنوع، سطوح مختلف ولتاژ تست، نمایشگر رنگی، اندازه گیری پارامترهای تکمیلی، تصحیح Open/Short، حالت های سری و موازی، ثبت آماری نتایج و ارتباط USB، این مدل را به ابزاری مناسب برای اندازه گیری و ارزیابی تخصصی قطعات الکترونیکی تبدیل کرده است.

ویژگی ها و مزایای LCR متر UNI-T UT622E

• دقت بالا در اندازه گیری قطعات

UT622E برای اندازه گیری دقیق پارامترهای الکتریکی قطعات طراحی شده و دقت آن تا ±0.1٪ می رسد. این سطح از دقت برای کاربردهایی که اختلاف های کوچک بین مقدار واقعی قطعات اهمیت دارد، مانند کنترل کیفیت و آزمایش های الکترونیکی، کاربردی است.

• پشتیبانی از پارامترهای متنوع

این دستگاه علاوه بر اندازه گیری L، C، R و Z، پارامترهای تکمیلی مانند DCR، ESR، Q، D و زاویه فاز θ را نیز بررسی می کند. بنابراین کاربر می تواند اطلاعات بیشتری درباره عملکرد و ویژگی های الکتریکی قطعه به دست آورد.

• انتخاب فرکانس تست متناسب با کاربرد

امکان انتخاب فرکانس های مختلف از 100Hz تا 100kHz به کاربر اجازه می دهد قطعات را در شرایط متفاوت بررسی کند. این قابلیت هنگام تحلیل قطعاتی که رفتار آن ها با تغییر فرکانس تغییر می کند، اهمیت بیشتری دارد.

• انتخاب سطح ولتاژ تست

UT622E دارای سه سطح ولتاژ تست 0.1Vrms، 0.3Vrms و 1Vrms است. امکان تغییر سطح تست کمک می کند شرایط اندازه گیری با نوع قطعه و هدف آزمایش هماهنگ شود.

• نمایشگر رنگی و خوانا

نمایشگر TFT رنگی 2.8 اینچی با وضوح 320×240 پیکسل، اطلاعات اندازه گیری و تنظیمات دستگاه را به شکل واضح نمایش می دهد. این موضوع هنگام مشاهده چند پارامتر یا کار طولانی مدت با دستگاه، خواندن اطلاعات را ساده تر می کند.

• سه حالت سرعت اندازه گیری

کاربر می تواند سرعت تست را در حالت های Fast، Medium و Slow تنظیم کند. حالت سریع برای بررسی تعداد زیادی قطعه مناسب است و سرعت های پایین تر زمانی کاربرد دارند که پایداری نتیجه اهمیت بیشتری داشته باشد.

• قابلیت Tolerance و تشخیص قبول یا رد قطعه

با استفاده از قابلیت Tolerance می توان مقدار مرجع و محدوده قابل قبول را مشخص کرد. دستگاه وضعیت قطعه را به صورت GO/NG مشخص می کند و LED سبز و قرمز، تشخیص سریع قطعات مناسب و خارج از محدوده را آسان تر می کنند.

• اندازه گیری سری و موازی

پشتیبانی از حالت های Series و Parallel امکان بررسی مدل معادل قطعات را در شرایط مختلف فراهم می کند. این قابلیت برای تحلیل تخصصی تر قطعات و مقایسه نتایج اندازه گیری کاربرد دارد.

• ترمینال های سه و پنج ترمیناله

وجود اتصال های 3 ترمیناله و 5 ترمیناله امکان استفاده از روش های مختلف تست را فراهم می کند. اتصال پنج ترمیناله برای اندازه گیری های حساس تر می تواند اثر مقاومت سیم ها و اتصالات را کاهش دهد.

• اصلاح خطای Open و Short

قابلیت Open/Short Correction برای جبران اثر مسیر و تجهیزات تست استفاده می شود. انجام این اصلاح پیش از اندازه گیری های حساس می تواند به افزایش دقت و تکرارپذیری نتایج کمک کند.

• ثبت آماری نتایج اندازه گیری

قابلیت Recording امکان ثبت نتایج و بررسی اطلاعاتی مانند مقدار میانگین، حداقل و حداکثر را فراهم می کند. این ویژگی برای کنترل کیفیت و مقایسه چندین قطعه مشابه مفید است.

• ارتباط با کامپیوتر و پشتیبانی از SCPI

رابط Mini-USB امکان ارتباط دستگاه با کامپیوتر را فراهم می کند و پشتیبانی از SCPI نیز استفاده از UT622E را در برخی سیستم های تست و اندازه گیری خودکار ساده تر می سازد.

• باتری داخلی قابل شارژ

باتری داخلی لیتیوم پلیمری باعث می شود دستگاه برای استفاده در محیط های مختلف به راحتی قابل حمل باشد. امکان شارژ از طریق USB نیز استفاده روزمره از دستگاه را ساده تر می کند.

• طراحی مناسب برای استفاده دستی

با وجود امکانات تخصصی، UT622E در قالب یک دستگاه دستی طراحی شده است و وزن و ابعاد آن امکان جابه جایی بین میز کار، آزمایشگاه و محل تست را فراهم می کند. این ویژگی برای کاربرانی که به یک LCR متر حرفه ای اما قابل حمل نیاز دارند، مزیت محسوب می شود.

کاربردها و مناسب برای چه کسانی است؟

LCR متر UNI-T UT622E برای اندازه گیری و تحلیل دقیق قطعات پسیو مانند مقاومت، خازن و سلف طراحی شده است. امکان بررسی پارامترهای مختلف قطعات در فرکانس های تست متفاوت، همراه با حالت های اندازه گیری سری و موازی و قابلیت ثبت نتایج، باعث می شود این دستگاه در آزمایشگاه های الکترونیک، تعمیرات، کنترل کیفیت و طراحی مدار کاربرد داشته باشد.

• کاربرد در آزمایشگاه های الکترونیک

UT622E برای بررسی رفتار قطعات پسیو و مقایسه مشخصات واقعی آن ها با مقادیر اسمی مناسب است. امکان انتخاب فرکانس و سطح سیگنال تست به کاربر کمک می کند تغییرات پارامترهای قطعات را در شرایط مختلف ارزیابی کند.

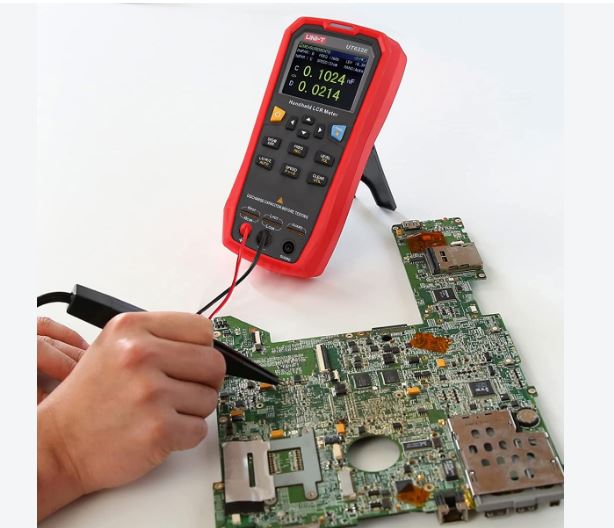

• تعمیر و عیب یابی بردهای الکترونیکی

در تعمیرات برد، می توان از دستگاه برای بررسی مقاومت ها، خازن ها و سلف ها و شناسایی تغییرات غیرعادی در مقادیر قطعات استفاده کرد. قابلیت اندازه گیری پارامترهای ثانویه نیز اطلاعات بیشتری برای ارزیابی وضعیت قطعه در اختیار تعمیرکار قرار می دهد.

• کنترل کیفیت قطعات

در خطوط تولید و واحدهای کنترل کیفیت، UT622E می تواند برای بررسی نمونه های قطعات و تشخیص قرار گرفتن مقدار اندازه گیری شده در محدوده قابل قبول استفاده شود. حالت Tolerance و تشخیص GO/NG، فرآیند بررسی قطعات را سریع تر و منظم تر می کند.

• تست و بررسی قطعات در مرحله طراحی مدار

مهندسان و طراحان الکترونیک می توانند از UT622E برای بررسی مشخصات واقعی قطعات پیش از استفاده در مدار بهره ببرند. این موضوع به خصوص هنگام انتخاب سلف ها و خازن ها یا مقایسه چند قطعه مشابه اهمیت دارد.

• اندازه گیری مقاومت DC سیم پیچ ها و ترانسفورماتورها

قابلیت DCR امکان بررسی مقاومت مستقیم برخی قطعات مانند سیم پیچ ها و ترانسفورماتورها را فراهم می کند و می تواند برای ارزیابی اولیه وضعیت این قطعات در آزمایشگاه یا تعمیرات مورد استفاده قرار گیرد.

• ثبت و تحلیل نتایج اندازه گیری

حالت Recording برای پروژه هایی که نیاز به انجام چندین اندازه گیری و بررسی نتایج دارند، کاربردی است. اطلاعاتی مانند میانگین، بیشترین و کمترین مقدار و تعداد رکوردها می توانند برای مقایسه نمونه ها و بررسی روند اندازه گیری مورد استفاده قرار گیرند.

مناسب برای چه کسانی است؟

LCR متر UNI-T UT622E برای مهندسان و طراحان الکترونیک، تکنسین های تعمیرات برد، کارشناسان کنترل کیفیت، متخصصان تحقیق و توسعه، تکنسین های آزمایشگاه و مراکز آموزشی و دانشگاهی مناسب است.

این مدل همچنین برای کاربرانی که به یک LCR متر قابل حمل با امکانات متنوع برای تست، مقایسه و تحلیل قطعات الکترونیکی نیاز دارند، گزینه مناسبی محسوب می شود.

مقایسه LCR متر UNI-T UT622E با مدل های مشابه:

LCR متر UNI-T UT622E در مقایسه با مدل UT622A فرکانس تست بالاتری دارد. UT622A تا 10 کیلوهرتز را پوشش می دهد، در حالی که UT622E امکان تست تا 100 کیلوهرتز را فراهم می کند؛ بنابراین برای بررسی دقیق تر قطعات در فرکانس های بالاتر، انتخاب مناسب تری است. هر دو مدل از دقت 0.1 درصد و سرعت اندازه گیری تا 20 بار در ثانیه برخوردارند.

در مقایسه با UT622C، هر دو مدل از نظر فرکانس تست، دقت، سرعت و نمایشگر تقریباً مشابه هستند، اما UT622E قابلیت DCR را نیز ارائه می دهد. به همین دلیل، اگر اندازه گیری مقاومت DC قطعاتی مانند سیم پیچ ها و ترانسفورماتورها برایتان اهمیت دارد، UT622E گزینه کامل تری خواهد بود.

در مقایسه با مدل های رومیزی مانند UTR2830، UT622E بیشتر برای کاربرانی مناسب است که قابلیت حمل و استفاده در محیط های مختلف را در کنار امکانات حرفه ای می خواهند. UTR2830 در مقابل، با دقت 0.05 درصد، سرعت اندازه گیری بالاتر و فرکانس تست تا 200 کیلوهرتز در برخی مدل ها، برای کاربردهای آزمایشگاهی و تولیدی پیشرفته تر مناسب تر است.

در مجموع، UT622E برای افرادی که یک LCR متر دستی با فرکانس تست 100 کیلوهرتز، دقت مناسب و قابلیت DCR می خواهند، انتخابی متعادل است؛ در حالی که UT622A برای نیازهای ساده تر و UTR2830 برای تست های حرفه ای و آزمایشگاهی پیشرفته تر گزینه های مناسب تری هستند.

راهنمای خرید LCR متر/ چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب LCR متر مناسب، ابتدا باید مشخص کنید دستگاه را برای تعمیرات، آزمایشگاه، کنترل کیفیت یا طراحی مدار نیاز دارید. در انتخاب مدل، نوع پارامترهای موردنیاز، فرکانس تست، دقت و قابلیت های جانبی اهمیت بیشتری از تعداد امکانات دستگاه دارند.

• به فرکانس تست توجه کنید

اگر اندازه گیری قطعات در فرکانس های بالاتر برایتان اهمیت دارد، مدل UNI-T UT622E گزینه مناسبی است؛ این مدل تا 100 کیلوهرتز فرکانس تست را پوشش می دهد، در حالی که UT622A تا 10 کیلوهرتز محدود می شود.

• اگر DCR نیاز دارید، مدل مناسب را انتخاب کنید

یکی از تفاوت های مهم در سری UT622، قابلیت DCR است. UT622E از DCR پشتیبانی می کند، در حالی که UT622A و UT622C این قابلیت را ندارند. بنابراین برای بررسی مقاومت DC سیم پیچ ها، ترانسفورماتورها و برخی قطعات، UT622E انتخاب کامل تری است.

• دقت و سرعت اندازه گیری را بررسی کنید

برای کارهای آزمایشگاهی و کنترل کیفیت، دقت و سرعت اندازه گیری اهمیت زیادی دارد. UT622E با دقت پایه 0.1 درصد و سرعت حداکثر 20 اندازه گیری در ثانیه، برای بسیاری از کاربردهای تعمیراتی، آزمایشگاهی و تولیدی مناسب است.

• قابل حمل بودن دستگاه را در نظر بگیرید

اگر قرار است LCR متر را در محیط های مختلف، کارگاه یا محل تعمیرات استفاده کنید، مدل های دستی مانند UT622E مزیت بیشتری دارند. این مدل با نمایشگر TFT و باتری لیتیوم پلیمری، برای استفاده قابل حمل طراحی شده است.

• برای کاربردهای حرفه ای تر، مدل رومیزی انتخاب کنید

اگر دستگاه را برای آزمایشگاه تخصصی، خط تولید یا سیستم های تست خودکار می خواهید، بهتر است مدل های رومیزی مانند سری UTR2830 را بررسی کنید. این سری دقت بالاتر، سرعت بیشتر و امکانات ارتباطی گسترده تری ارائه می دهد و برای کاربردهای حرفه ای تر مناسب تر است.

در نهایت کدام مدل مناسب تر است؟

اگر به دنبال یک LCR متر دستی، دقیق و مجهز به فرکانس تست 100 کیلوهرتز و DCR هستید، UNI-T UT622E انتخاب متعادلی است. برای اندازه گیری های ساده تر، UT622A گزینه اقتصادی تری در این خانواده است و اگر به امکانات پیشرفته تر آزمایشگاهی و سرعت بالاتر نیاز دارید، بهتر است سراغ مدل های رومیزی مانند UTR2830 بروید.

آموزش استفاده از LCR متر UNI-T UT622E

مرحله اول: روشن کردن و انتخاب حالت اندازه گیری

دستگاه را روشن کرده و بر اساس قطعه موردنظر، حالت L، C، R یا Z را انتخاب کنید. در صورت مشخص نبودن نوع قطعه، می توانید از حالت AUTO برای شناسایی خودکار پارامتر اصلی استفاده کنید. UT622E امکان انتخاب فرکانس های مختلف تست را نیز فراهم می کند.

مرحله دوم: انجام کالیبراسیون اولیه

پیش از اندازه گیری های دقیق، بهتر است عملیات Open و Short Compensation انجام شود. این کار برای کاهش خطای ناشی از سیم ها و اتصالات تست اهمیت دارد؛ UNI-T نیز انجام جبران سازی مدار باز و اتصال کوتاه را پیش از تست توصیه می کند.

مرحله سوم: اتصال قطعه به دستگاه

قطعه موردنظر را با استفاده از پورت های 3 ترمیناله یا 5 ترمیناله و در صورت نیاز کابل Kelvin به دستگاه متصل کنید. اتصال صحیح و محکم پراب ها به پایه های قطعه، روی پایداری و دقت نتیجه تاثیر دارد.

مرحله چهارم: انتخاب فرکانس و سطح تست

با استفاده از کلید FREQ/REC فرکانس مناسب را انتخاب کنید. UT622E از فرکانس های 100Hz، 120Hz، 1kHz، 10kHz و 100kHz پشتیبانی می کند. همچنین با کلید LEVEL/TOL می توان سطح تست 0.1V، 0.3V یا 1V را انتخاب کرد.

مرحله پنجم: مشاهده پارامترهای اندازه گیری

پس از اتصال قطعه و تنظیم شرایط تست، مقدار اصلی روی نمایشگر نشان داده می شود. با استفاده از کلید D/Q/θ/ESR می توان پارامترهای ثانویه موردنیاز را نیز مشاهده کرد. برای اندازه گیری مقاومت مستقیم قطعاتی مانند سیم پیچ و ترانسفورماتور، حالت DCR کاربرد دارد.

مرحله ششم: استفاده از Tolerance و Recording

برای کنترل قطعات در محدوده مشخص، حالت Tolerance را فعال کنید و مقدار اسمی و محدوده مجاز را تعیین کنید. دستگاه نتیجه را به صورت GO/NG نمایش می دهد. همچنین در حالت Recording می توان میانگین، بیشترین، کمترین و تعداد اندازه گیری ها را بررسی کرد.

"نکات ایمنی استفاده از LCR متر UNI-T UT622E"

• پیش از شروع اندازه گیری، وضعیت دستگاه، کابل های تست، پراب ها و کانکتورها را بررسی کنید و در صورت مشاهده آسیب یا پارگی، از دستگاه استفاده نکنید.

• قبل از اتصال قطعه، نوع پارامتر و شرایط تست را بررسی کنید تا تنظیمات دستگاه با قطعه موردنظر مطابقت داشته باشد.

• هنگام اندازه گیری خازن، حتماً از تخلیه کامل شارژ خازن اطمینان حاصل کنید. اتصال خازن دارای بار به دستگاه می تواند باعث خطای اندازه گیری یا آسیب به مدار ورودی شود.

• برای اندازه گیری قطعاتی که هنوز داخل مدار قرار دارند، در صورت امکان قطعه را از مدار جدا کنید یا حداقل شرایط اتصال آن را بررسی کنید؛ زیرا سایر اجزای مدار می توانند روی نتیجه اندازه گیری تاثیر بگذارند.

• پیش از انجام تست، Open/Short Compensation را در صورت نیاز انجام دهید تا اثر کابل ها و اتصالات روی نتیجه کاهش پیدا کند.

• هنگام استفاده از کابل های Kelvin یا پورت های چندترمیناله، از اتصال صحیح و محکم تمام ترمینال ها مطمئن شوید و از اعمال فشار یا کشش بیش از حد به کانکتورها خودداری کنید.

• از اعمال ولتاژ یا سیگنال خارجی به ترمینال های دستگاه در شرایطی که برای آن طراحی نشده اند خودداری کنید. LCR متر برای اندازه گیری مشخصات قطعات با شرایط تست تعیین شده طراحی شده است.

• دستگاه را در معرض رطوبت، آب، گردوغبار شدید، حرارت بالا و ضربه قرار ندهید و پس از پایان کار آن را در محیط مناسب نگهداری کنید.

• هنگام جابه جایی دستگاه، از پرتاب کردن یا وارد کردن فشار به نمایشگر، کلیدها و کانکتورها خودداری کنید.

• در محیط هایی که دارای نویز الکتریکی شدید یا میدان های الکترومغناطیسی قوی هستند، احتمال ناپایداری یا تاثیر روی اندازه گیری وجود دارد؛ بنابراین برای اندازه گیری های حساس، شرایط محیطی مناسب فراهم کنید.

• اگر مقدار نمایش داده شده غیرعادی، ناپایدار یا متفاوت از مقدار مورد انتظار است، ابتدا اتصالات، تنظیمات، فرکانس تست و وضعیت قطعه را بررسی کنید و سپس اندازه گیری را تکرار کنید.

• برای افزایش دقت، در اندازه گیری های حساس از کابل ها و اتصالات مناسب استفاده کرده و تا حد امکان طول مسیر اتصال را کوتاه و اتصال ها را پایدار نگه دارید.

• باتری دستگاه را با روش و تجهیزات مناسب شارژ کنید و از استفاده از آداپتور یا منبع تغذیه نامناسب خودداری کنید.

• در صورت مشاهده عملکرد غیرعادی، آسیب فیزیکی یا مشکل در نمایشگر و اتصالات، دستگاه را باز نکنید و برای بررسی و تعمیر به مرکز خدمات یا تکنسین متخصص مراجعه کنید.

• پس از پایان اندازه گیری، ابتدا قطعه را از دستگاه جدا کرده و سپس دستگاه را خاموش کنید. در زمان عدم استفاده طولانی مدت نیز دستگاه را در شرایط مناسب نگهداری کنید.

نکته مهم: قبل از هر اندازه گیری، دفترچه راهنمای دستگاه و محدوده های مجاز آن را بررسی کنید. رعایت تنظیمات صحیح، تخلیه خازن ها و اتصال درست قطعه، مهم ترین موارد برای جلوگیری از آسیب به دستگاه و دستیابی به نتیجه قابل اعتماد هستند.

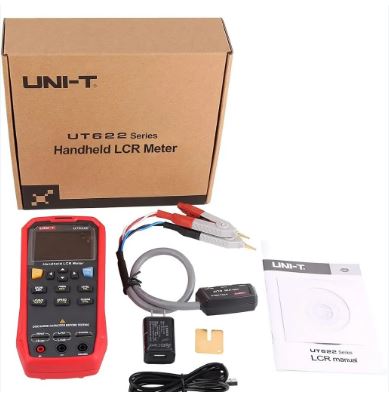

اقلام همراه LCR متر UNI-T UT622E

• دستگاه LCR متر UNI-T UT622E

• کابل های تست Kelvin چهارترمیناله برای اندازه گیری دقیق قطعات

• برد Short Circuit برای انجام کالیبراسیون اتصال کوتاه

• کابل رابط USB

• آداپتور برق 5V / 1A

• دفترچه راهنمای کاربر

سوالات متداول درباره LCR متر UNI-T UT622E

1. LCR متر UNI-T UT622E چه پارامترهایی را اندازه گیری می کند؟

این دستگاه برای اندازه گیری پارامترهای مختلف قطعات پسیو از جمله L، C، R و Z طراحی شده و امکان بررسی پارامترهایی مانند DCR، ESR، Q، D و θ را نیز فراهم می کند.

2. حداکثر فرکانس تست UT622E چقدر است؟

حداکثر فرکانس تست این مدل 100 کیلوهرتز است و کاربر می تواند فرکانس مناسب را بر اساس نوع قطعه و کاربرد اندازه گیری انتخاب کند.

3. تفاوت UT622E با UT622C چیست؟

هر دو مدل تا 100 کیلوهرتز فرکانس تست و دقت 0.1 درصد دارند، اما UT622E از قابلیت DCR پشتیبانی می کند. این قابلیت برای اندازه گیری مقاومت DC برخی قطعات مانند سیم پیچ ها و ترانسفورماتورها کاربرد دارد.

4. آیا UT622E برای اندازه گیری خازن، سلف و مقاومت مناسب است؟

بله. این دستگاه برای بررسی انواع مقاومت، خازن و سلف و تحلیل پارامترهای الکتریکی آن ها در شرایط مختلف تست طراحی شده است و حالت AUTO نیز امکان شناسایی خودکار پارامتر اصلی را فراهم می کند.

5. آیا امکان اتصال UT622E به کامپیوتر وجود دارد؟

بله. دستگاه به Mini-USB مجهز است و از مجموعه دستورات SCPI پشتیبانی می کند؛ بنابراین می توان از آن در کاربردهای ارتباطی و کنترل اندازه گیری با سیستم های دیگر استفاده کرد.
