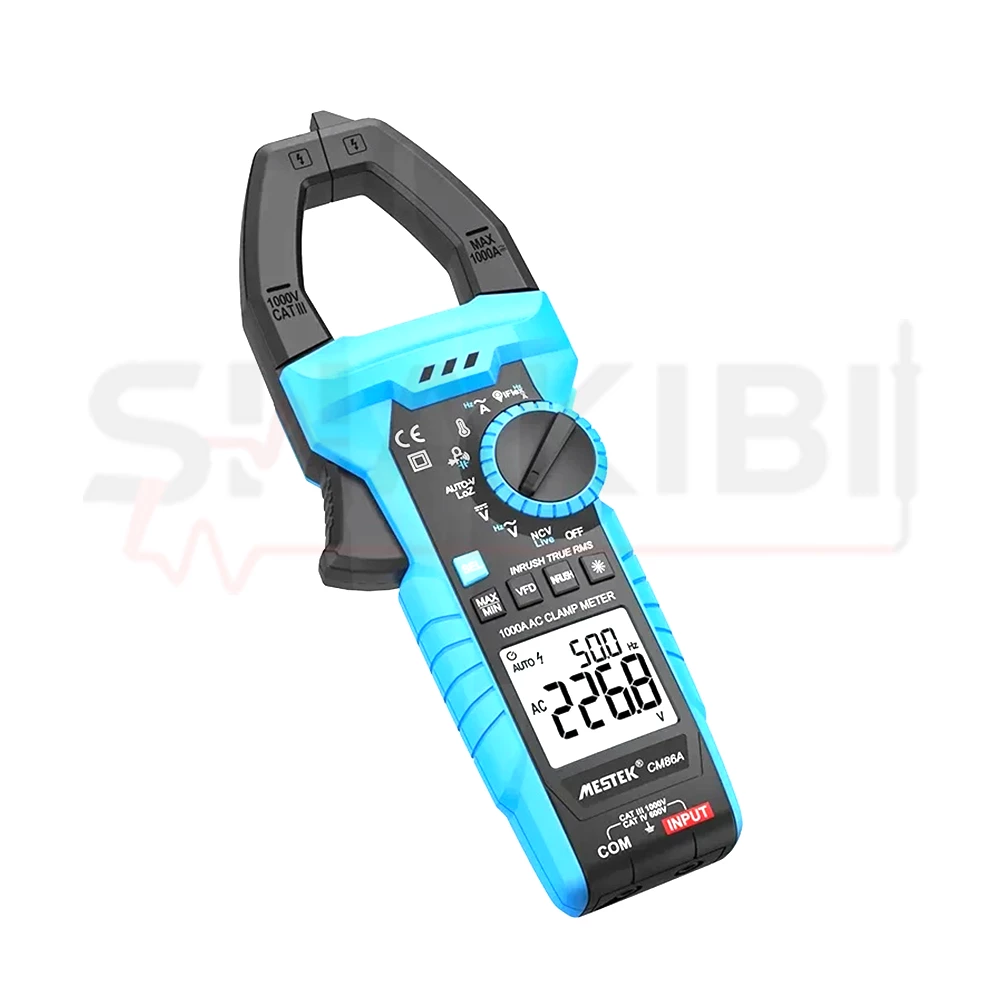

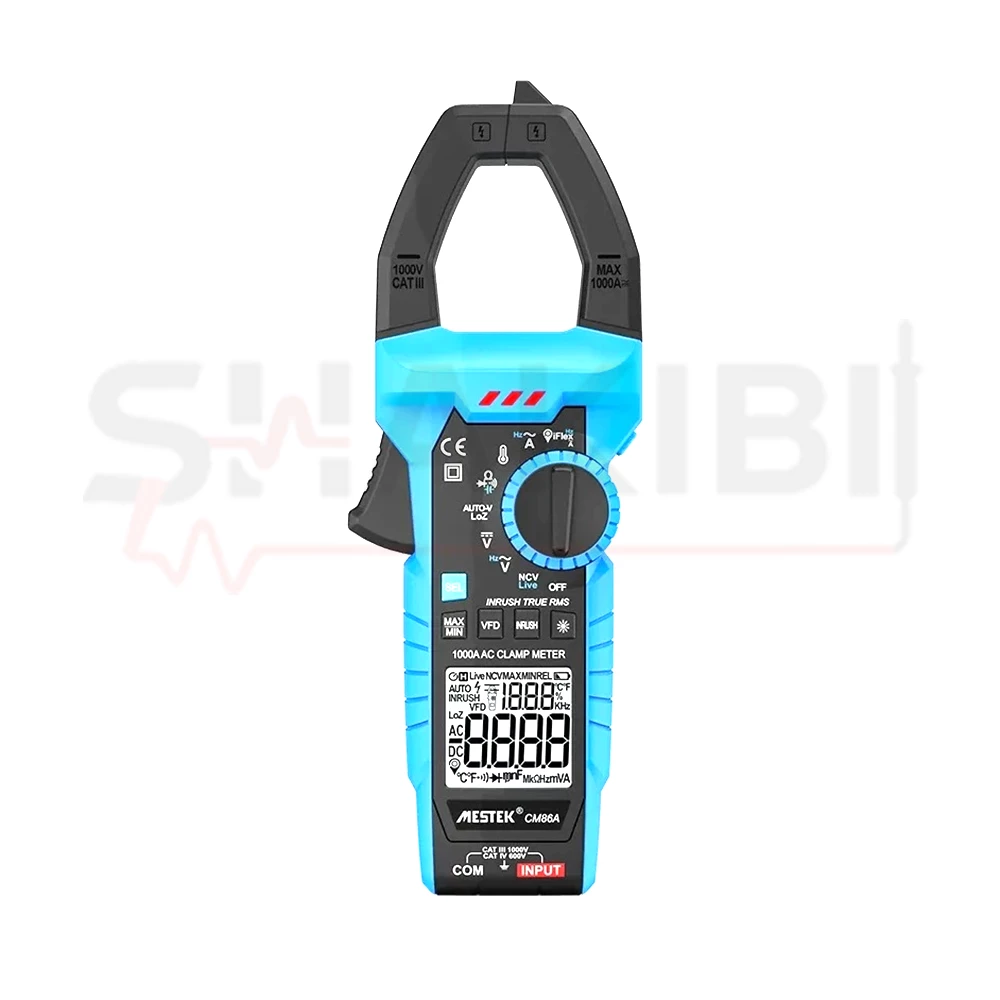

مولتی متر کلمپی مستک مدل MESTEK CM86A

معرفی و کاربرد مولتی متر کلمپی MESTEK CM86A

مولتی متر کلمپی MESTEK CM86A یک ابزار اندازه گیری تخصصی برای بررسی و عیب یابی مدارها و تجهیزات الکتریکی در محیط های صنعتی، ساختمانی و تاسیسات است. این دستگاه امکان اندازه گیری جریان AC تا 1000 آمپر و ولتاژ DC تا 1000 ولت و AC تا 750 ولت را فراهم می کند و به فناوری True RMS مجهز است. قابلیت هایی مانند اندازه گیری جریان هجومی، NCV، مقاومت، ظرفیت خازنی، فرکانس و دما، دامنه کاربرد این کلمپ متر را گسترده تر کرده اند. همچنین وجود Auto Range، Data Hold، نمایشگر دارای نور پس زمینه و چراغ قوه داخلی، استفاده از CM86A را در محیط های کاری مختلف آسان تر می کند.

کاربردهای مولتی متر کلمپی MESTEK CM86A

• اندازه گیری جریان تجهیزات صنعتی

CM86A امکان اندازه گیری جریان AC تا 1000 آمپر را به صورت کلمپی فراهم می کند و برای بررسی جریان مصرفی تجهیزات و مدارهای صنعتی مناسب است.

• بررسی تابلوهای برق و سیستم های تاسیسات

محدوده بالای اندازه گیری جریان و ولتاژ، این دستگاه را برای بررسی تابلوهای برق، مدارهای توزیع و تجهیزات تاسیسات الکتریکی کاربردی می کند.

• اندازه گیری جریان هجومی موتورها

قابلیت Inrush Current برای بررسی جریان لحظه ای هنگام راه اندازی موتور و تجهیزات پرمصرف استفاده می شود و می تواند در عیب یابی مشکلات مربوط به راه اندازی تجهیزات مفید باشد.

• عیب یابی مدارهای الکتریکی

با استفاده از قابلیت های اندازه گیری ولتاژ، مقاومت، فرکانس، خازن و تست پیوستگی می توان بخش های مختلف یک مدار را بررسی و مشکلات احتمالی را شناسایی کرد.

• بررسی تجهیزات دارای بار غیرخطی

فناوری True RMS امکان اندازه گیری دقیق تر سیگنال های AC غیرسینوسی را فراهم می کند و برای بررسی تجهیزاتی مانند درایوها، اینورترها و برخی منابع تغذیه کاربرد دارد.

• تشخیص اولیه ولتاژ بدون تماس

قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC را بدون تماس مستقیم با سیم فراهم می کند و می تواند برای بررسی اولیه کابل ها و تجهیزات مورد استفاده قرار گیرد.

• اندازه گیری دمای قطعات و تجهیزات

با استفاده از پراب K-Type می توان دما را در محدوده حدود 20- تا 1000 درجه سانتی گراد اندازه گیری کرد؛ این قابلیت برای بررسی حرارت تجهیزات و قطعات الکتریکی مفید است.

• تعمیر و نگهداری تجهیزات

CM86A برای تکنسین های تعمیر و نگهداری که به اندازه گیری چند پارامتر الکتریکی در یک دستگاه نیاز دارند، گزینه ای کاربردی محسوب می شود.

مناسب برای چه کسانی است؟

این مدل برای برق کاران صنعتی، تکنسین های تاسیسات، مهندسان برق، تعمیرکاران تجهیزات الکتریکی، تکنسین های تابلو برق و نیروهای تعمیر و نگهداری مناسب است. به خصوص برای کاربرانی که به اندازه گیری جریان های بالاتر، جریان هجومی و پارامترهایی مانند دما و ظرفیت خازنی نیاز دارند، CM86A امکانات گسترده ای ارائه می دهد.

ویژگی ها و مزایای مولتی متر کلمپی MESTEK CM86A

• اندازه گیری جریان AC تا 1000 آمپر

CM86A می تواند جریان متناوب را تا 1000 آمپر به صورت کلمپی اندازه گیری کند. این قابلیت برای بررسی جریان کابل ها، تابلوهای برق و تجهیزات صنعتی بدون نیاز به قطع مدار کاربرد دارد.

• اندازه گیری ولتاژ AC و DC

این دستگاه امکان اندازه گیری ولتاژ DC تا 1000 ولت و AC تا 750 ولت را فراهم می کند و برای بررسی طیف گسترده ای از مدارها و تجهیزات الکتریکی مناسب است.

• فناوری True RMS

قابلیت True RMS باعث می شود اندازه گیری جریان و ولتاژ AC در سیگنال های غیرسینوسی و بارهای غیرخطی با دقت بیشتری انجام شود و برای بررسی تجهیزات مدرن برق کاربردی باشد.

• اندازه گیری جریان هجومی

قابلیت Inrush Current تا 1000 آمپر امکان بررسی جریان لحظه ای هنگام راه اندازی موتور ها و تجهیزات پرمصرف را فراهم می کند و در عیب یابی مشکلات راه اندازی مفید است.

• تشخیص ولتاژ بدون تماس NCV

با استفاده از NCV می توان وجود ولتاژ AC را بدون تماس مستقیم با هادی بررسی کرد. این قابلیت برای تشخیص اولیه سیم ها و کابل های برق کاربرد دارد.

• اندازه گیری مقاومت تا 60 مگااهم

رنج مقاومت تا 60MΩ امکان بررسی سیم ها، اتصالات و قطعات مختلف مدار را در فرآیند تعمیر و عیب یابی فراهم می کند.

• اندازه گیری ظرفیت خازنی تا 60 میلی فاراد

CM86A می تواند ظرفیت خازن را تا 60mF اندازه گیری کند و برای بررسی و تست خازن های مورد استفاده در تجهیزات الکتریکی و الکترونیکی کاربرد دارد.

• اندازه گیری دما با پراب K-Type

با اتصال پراب K-Type، دستگاه قابلیت اندازه گیری دما از حدود 20- تا 1000 درجه سانتی گراد را دارد و می توان از آن برای بررسی دمای قطعات و تجهیزات استفاده کرد.

• اندازه گیری فرکانس

قابلیت اندازه گیری فرکانس، امکان بررسی سیگنال ها و منابع تغذیه مختلف را فراهم می کند و دامنه کاربرد دستگاه را فراتر از یک کلمپ آمپرمتر ساده می برد.

• تست پیوستگی و دیود

قابلیت تست پیوستگی همراه با بیزر برای بررسی اتصال سیم ها و مسیرهای مدار کاربرد دارد و تست دیود نیز امکان بررسی اولیه قطعات نیمه رسانا را فراهم می کند.

• Auto Range

قابلیت Auto Range محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند و باعث می شود کاربر در بسیاری از اندازه گیری ها نیازی به انتخاب دستی رنج نداشته باشد.

• Data Hold و نمایشگر دارای نور پس زمینه

با استفاده از Data Hold می توان مقدار اندازه گیری شده را روی نمایشگر ثابت نگه داشت. نور پس زمینه نیز خواندن مقادیر را در محیط های کم نور آسان تر می کند.

• چراغ قوه داخلی

چراغ قوه داخلی برای کار در محیط های تاریک، داخل تابلوهای برق و فضاهایی که نور کافی ندارند، کاربردی است و دید کاربر را هنگام اندازه گیری بهتر می کند.

• خاموشی خودکار

قابلیت Auto Power Off در صورت عدم استفاده، دستگاه را به صورت خودکار خاموش می کند و به کاهش مصرف باتری کمک می کند.

مقایسه مولتی متر کلمپی MESTEK CM86A با مدل های مشابه:

MESTEK CM86A در مقایسه با مدل هایی مانند CM83E برای اندازه گیری جریان های بالاتر طراحی شده است؛ CM86A جریان AC را تا 1000 آمپر و ولتاژ DC را تا 1000 ولت پوشش می دهد، در حالی که CM83E در سری 600 آمپر قرار دارد.

از طرف دیگر، CM86B گزینه کامل تری برای کاربرانی است که علاوه بر جریان AC، به اندازه گیری جریان DC تا 1000 آمپر و قابلیت Inrush نیاز دارند؛ در حالی که CM86A بیشتر برای اندازه گیری جریان AC بالا مناسب است. بنابراین اگر جریان AC تا 1000 آمپر برایتان کافی است، CM86A انتخاب مناسبی است؛ اما برای اندازه گیری جریان DC و کاربردهای تخصصی تر، CM86B گزینه کامل تری محسوب می شود.

راهنمای خرید مولتی متر کلمپی / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب مولتی متر کلمپی، ابتدا باید حداکثر جریان و ولتاژ موردنیاز و نوع کاربرد خود را مشخص کنید. MESTEK CM86A برای کاربرانی طراحی شده که به اندازه گیری جریان AC بالا و امکاناتی مانند True RMS، Inrush و اندازه گیری دما نیاز دارند. طبق مشخصات رسمی، این مدل جریان AC/DC را تا 1000 آمپر و ولتاژ DC تا 1000 ولت اندازه گیری می کند و دهانه فک آن 42 میلی متر است.

• محدوده جریان موردنیاز را بررسی کنید

اگر در پروژه های صنعتی، تابلوهای برق یا تجهیزات پرمصرف با جریان های بالا کار می کنید، محدوده 1000 آمپر CM86A مزیت مهمی است. این مدل برای اندازه گیری جریان AC و DC تا 1000 آمپر طراحی شده است.

• به نوع جریان AC یا DC توجه کنید

اگر فقط به اندازه گیری جریان AC نیاز دارید، CM86A می تواند گزینه مناسبی باشد. اما اگر اندازه گیری جریان DC برای شما اهمیت دارد، بهتر است به مدل CM86B نیز توجه کنید؛ این مدل نیز جریان AC/DC تا 1000 آمپر را پشتیبانی می کند.

• اندازه فک کلمپ را با کابل های خود مقایسه کنید

دهانه فک CM86A حدود 42 میلی متر است؛ بنابراین برای کابل ها و هادی های ضخیم تر نسبت به مدل های کوچک تر مناسب تر است. اگر بیشتر با سیم های نازک و مدارهای معمولی کار می کنید، خرید یک مدل بزرگ تر ممکن است ضرورت نداشته باشد.

• اگر جریان هجومی مهم است، Inrush را بررسی کنید

برای کار با موتور، کمپرسور و تجهیزات دارای جریان راه اندازی بالا، قابلیت Inrush Current اهمیت زیادی دارد. CM86A امکان اندازه گیری جریان هجومی تا 1000 آمپر را دارد و برای بررسی جریان لحظه ای هنگام استارت تجهیزات مناسب است.

• برای سیگنال های AC به True RMS توجه کنید

اگر با اینورتر، درایو، منابع تغذیه یا بارهای غیرخطی سروکار دارید، True RMS می تواند برای اندازه گیری دقیق تر سیگنال های AC مفید باشد. CM86A به True RMS مجهز است و برای چنین کاربردهایی گزینه مناسب تری نسبت به کلمپ مترهای ساده محسوب می شود.

• امکانات جانبی موردنیاز را مشخص کنید

CM86A علاوه بر جریان و ولتاژ، قابلیت اندازه گیری مقاومت، ظرفیت خازنی، دما و فرکانس و امکاناتی مانند NCV، Data Hold، نور پس زمینه و چراغ قوه را ارائه می دهد. اگر به این قابلیت ها نیاز ندارید، می توانید یک مدل ساده تر از سری CM83 را انتخاب کنید.

• بین CM86A و مدل های پایین تر انتخاب کنید

برای اندازه گیری های عمومی تا 600 آمپر، مدل هایی مانند CM83A+ یا CM83B می توانند گزینه های کافی باشند. CM83E نیز تا 600 آمپر را پوشش می دهد و قابلیت اندازه گیری دما و VFD دارد. اما اگر جریان های تا 1000 آمپر و دهانه فک بزرگ تر نیاز دارید، CM86A انتخاب مناسب تری است.

• اگر جریان DC حرفه ای نیاز دارید، CM86B را بررسی کنید

CM86B از نظر بسیاری از قابلیت ها مشابه CM86A است، اما اندازه گیری جریان DC تا 1000 آمپر را نیز ارائه می دهد و برای کاربردهایی که هر دو نوع جریان AC و DC در آن ها مهم است، انتخاب کامل تری محسوب می شود.

• جمع بندی انتخاب

اگر به جریان AC بالا، Inrush، True RMS، فک 42 میلی متری، اندازه گیری دما و ولتاژ تا 1000 ولت نیاز دارید، MESTEK CM86A گزینه مناسبی است. اگر جریان های شما معمولاً کمتر از 600 آمپر هستند، مدل های سری CM83 می توانند انتخاب اقتصادی تر و جمع وجورتری باشند؛ و اگر اندازه گیری جریان DC تا 1000 آمپر برایتان ضروری است، CM86B انتخاب مناسب تری خواهد بود.

آموزش استفاده از مولتی متر کلمپی MESTEK CM86A:

مرحله اول: نصب باتری و آماده سازی دستگاه

پیش از استفاده، باتری های دستگاه را در محل مخصوص قرار دهید و از صحیح بودن قطب ها مطمئن شوید. سپس CM86A را روشن کرده و وضعیت نمایشگر، پراب ها، کابل های تست و فک کلمپ را از نظر ظاهری بررسی کنید. قبل از شروع هر اندازه گیری، حالت و رنج انتخاب شده را نیز بررسی کنید.

مرحله دوم: اندازه گیری جریان AC با کلمپ

برای اندازه گیری جریان متناوب، سلکتور را روی حالت جریان AC قرار دهید. با استفاده از اهرم، فک کلمپ را باز کرده و فقط یک هادی را داخل فک قرار دهید؛ سپس فک را کاملاً ببندید. مقدار جریان روی نمایشگر ظاهر می شود. برای اندازه گیری صحیح، از قرار دادن هم زمان چند هادی داخل فک خودداری کنید.

مرحله سوم: اندازه گیری جریان DC

در صورتی که از حالت اندازه گیری جریان DC استفاده می کنید، ابتدا رنج مناسب را انتخاب کرده و در صورت وجود مقدار اولیه یا آفست، از قابلیت صفر کردن دستگاه استفاده کنید. سپس هادی موردنظر را داخل فک قرار داده و مقدار جریان DC را از روی نمایشگر بخوانید.

مرحله چهارم: اندازه گیری جریان هجومی

برای بررسی Inrush Current موتور، کمپرسور یا سایر تجهیزات دارای جریان راه اندازی بالا، حالت Inrush را فعال کنید. سپس فک کلمپ را روی هادی مربوط به تجهیز قرار دهید و دستگاه را هنگام روشن شدن آن بررسی کنید. مقدار جریان لحظه ای راه اندازی روی نمایشگر ثبت می شود و می تواند برای تشخیص مشکلات مربوط به استارت تجهیزات مفید باشد.

مرحله پنجم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مربوطه متصل کنید. سپس حالت AC یا DC را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار وصل کنید. مقدار ولتاژ روی نمایشگر نشان داده می شود. هنگام کار با ولتاژهای بالا، رعایت فاصله ایمن و استفاده صحیح از پراب ها ضروری است.

مرحله ششم: اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مطمئن شوید مدار یا قطعه موردنظر کاملاً بدون برق است. سپس حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. مقدار مقاومت از روی نمایشگر قابل مشاهده خواهد بود.

مرحله هفتم: اندازه گیری خازن و فرکانس

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا یا ایزوله کرده و آن را کاملاً تخلیه کنید. سپس حالت Capacitance را انتخاب و پراب ها را به دو پایه خازن متصل کنید. برای اندازه گیری فرکانس نیز حالت Frequency را انتخاب کرده و پراب ها را مطابق دستورالعمل دستگاه به مدار متصل کنید.

مرحله هشتم: اندازه گیری دما

برای اندازه گیری دما، پراب K-Type را به ورودی مربوطه متصل کرده و دستگاه را روی حالت دما قرار دهید. سپس نوک پراب را روی سطح یا نقطه موردنظر قرار دهید و پس از پایدار شدن مقدار، دمای نمایش داده شده را بخوانید. این قابلیت برای بررسی دمای قطعات و تجهیزات الکتریکی کاربرد دارد.

مرحله نهم: استفاده از NCV، Data Hold و Auto Range

با فعال کردن NCV می توانید وجود ولتاژ AC را بدون تماس مستقیم با هادی بررسی کنید. قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایشگر هنگام اندازه گیری در نقاط دشوار کاربرد دارد. همچنین Auto Range امکان انتخاب خودکار محدوده مناسب اندازه گیری را فراهم می کند و استفاده از دستگاه را ساده تر می سازد.

نکته ایمنی مهم:

قبل از هر اندازه گیری، حالت انتخاب شده، رنج دستگاه و سلامت پراب ها را بررسی کنید. هنگام اندازه گیری جریان با کلمپ فقط یک هادی را داخل فک قرار دهید. هرگز مقاومت، پیوستگی یا ظرفیت خازنی را روی مدار برق دار اندازه گیری نکنید و قبل از تست خازن، از تخلیه کامل آن مطمئن شوید. همچنین NCV فقط برای تشخیص اولیه ولتاژ است و نباید به تنهایی برای تایید بی برق بودن مدار مورد استفاده قرار گیرد.

اقلام همراه مولتی متر کلمپی MESTEK CM86A:

• یک عدد مولتی متر کلمپی MESTEK CM86A

• یک جفت پراب اندازه گیری

• یک عدد پراب دمای K-Type

• 2 عدد باتری

• کیف حمل و نگهداری

سوالات متداول درباره مولتی متر کلمپی MESTEK CM86A

1. مولتی متر کلمپی MESTEK CM86A حداکثر چه مقدار جریانی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC تا 1000 آمپر را به صورت کلمپی دارد و برای بررسی مدارها و تجهیزات با جریان بالا مناسب است.

2. آیا CM86A قابلیت اندازه گیری جریان هجومی را دارد؟

بله، CM86A از قابلیت Inrush Current تا 1000 آمپر برخوردار است و می توان از آن برای بررسی جریان لحظه ای هنگام راه اندازی موتور، کمپرسور و تجهیزات پرمصرف استفاده کرد.

3. آیا CM86A قابلیت True RMS دارد؟

بله، این مدل به فناوری True RMS مجهز است و امکان اندازه گیری دقیق تر سیگنال های AC با شکل موج غیرسینوسی را فراهم می کند.

4. آیا امکان اندازه گیری دما با MESTEK CM86A وجود دارد؟

بله، این دستگاه با استفاده از پراب K-Type می تواند دما را در محدوده حدود 20- تا 1000 درجه سانتی گراد اندازه گیری کند.

5. آیا CM86A برای تشخیص وجود ولتاژ بدون تماس مناسب است؟

بله، قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با سیم یا کابل را فراهم می کند. با این حال، برای تایید قطعی وجود یا نبود ولتاژ باید از روش اندازه گیری مناسب و مستقیم استفاده شود.
