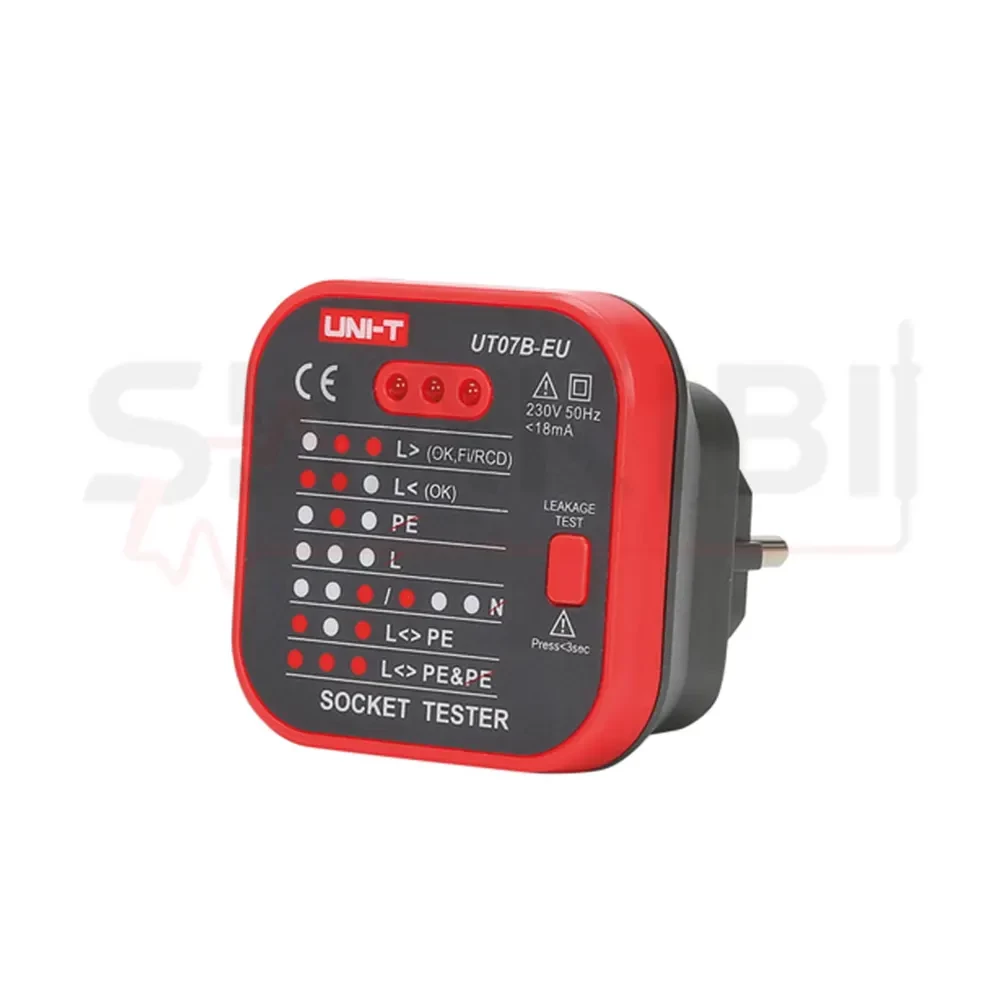

سوکت تستر UNI-T UT07B-EU با برند اصلی یونیتی (یکسال گارانتی تعویض تضمینی)

معرفی سوکت تستر RCD یونیتی UNI-T UT07B-EU

سوکت تستر RCD یونیتی مدل UT07B-EU ابزاری برای بررسی وضعیت سیم کشی پریزهای برق و ارزیابی عملکرد کلید محافظ جان (RCD) است. این دستگاه به تکنسین های برق، برق کاران ساختمان و افرادی که مسئول بررسی تاسیسات الکتریکی هستند کمک می کند تا برخی از خطاهای رایج سیم کشی پریز را سریع تر شناسایی کنند. از جمله موارد قابل بررسی با این دستگاه می توان به قطع بودن سیم ارت، قطع بودن سیم نول و برخی جابه جایی های سیم ها اشاره کرد. این تستر همچنین قابلیت انجام آزمون محافظ جان را دارد تا عملکرد کلید RCD در شرایط آزمون مشخص بررسی شود.

یکی از کاربردهای مهم UNI-T UT07B-EU، بررسی اولیه وضعیت اتصال های پریز برق است. سیم کشی صحیح پریز اهمیت زیادی دارد؛ زیرا اتصال نادرست سیم فاز، نول یا ارت می تواند بر ایمنی تجهیزات و افراد تاثیر بگذارد. این دستگاه با استفاده از سه نشانگر LED، وضعیت های مختلف سیم کشی را طبق الگوی نمایش خود مشخص می کند. کاربر با مشاهده چراغ ها و تطبیق آن ها با راهنمای دستگاه می تواند درباره وضعیت اولیه پریز اطلاعات به دست آورد. البته تشخیص تمام خطاهای احتمالی برق کشی تنها با یک سوکت تستر امکان پذیر نیست و نتیجه تست باید متناسب با نوع سیستم برق و شرایط محل تفسیر شود.

قابلیت تست RCD یکی دیگر از ویژگی های کاربردی این مدل است. کلید محافظ جان برای قطع مدار در شرایطی طراحی شده که جریان نشتی از حد عملکرد آن عبور کند. سوکت تستر UT07B-EU امکان اجرای آزمون مرتبط با محافظ جان را فراهم می کند و در مشخصات ارائه شده برای آن، جریان آزمون حدود ۳۰ میلی آمپر ذکر شده است. این قابلیت برای بررسی اولیه عملکرد محافظ جان در تاسیسات خانگی و محیط های کاری مفید است؛ با این حال، دستگاه جایگزین تجهیزات تخصصی تست زمان قطع و جریان عملکرد RCD نیست و برای تایید کامل ایمنی مدار ممکن است به آزمون های تکمیلی نیاز باشد.

از نظر مشخصات الکتریکی، ولتاژ نامی این مدل ۲۳۰ ولت AC است و در فرکانس ۵۰ تا ۶۰ هرتز کار می کند. جریان کاری دستگاه کمتر از ۱۸ میلی آمپر اعلام شده و جریان آزمون RCD آن حدود ۳۰ میلی آمپر است. طراحی قابل حمل و اتصال مستقیم به پریز باعث می شود برای بررسی اولیه پریزهای برق در ساختمان های مسکونی، واحدهای تجاری و محیط های صنعتی کاربرد داشته باشد.

کاربری ساده یکی از مزیت های این سوکت تستر است؛ برای بررسی اولیه، دستگاه به پریز سازگار متصل می شود و کاربر وضعیت چراغ های LED را با جدول راهنمای محصول مقایسه می کند. در صورت استفاده از قابلیت تست محافظ جان، باید توجه داشت که این آزمون ممکن است باعث قطع شدن RCD شود؛ بنابراین پیش از انجام آن، شرایط مدار و تجهیزات متصل بررسی شوند. اگر نتیجه نشان دهنده خطای سیم کشی باشد، اصلاح مدار باید توسط فرد متخصص انجام شود.

سوکت تستر UNI-T UT07B-EU برای برق کاران ساختمان، تکنسین های برق، نیروهای تعمیر و نگهداری و افرادی که به بررسی اولیه پریزها نیاز دارند، گزینه ای کاربردی است. این دستگاه برای تشخیص برخی خطاهای رایج طراحی شده، اما جایگزین بررسی تخصصی سیستم ارت، اندازه گیری مقاومت اتصال زمین یا آزمون کامل عملکرد محافظ جان نیست. همچنین روشن شدن چراغ نشان دهنده وضعیت قابل قبول در محدوده تشخیص دستگاه است و به تنهایی ایمنی کامل پریز یا مدار را تضمین نمی کند.

در زمان خرید این محصول، به اصالت کالا، سازگاری دوشاخه با پریزهای مورد استفاده و شرایط گارانتی توجه کنید. طبق اطلاعات ارائه شده برای این کالا، محصول با یک سال گارانتی تعویض تضمینی عرضه می شود؛ بهتر است شرایط دقیق ضمانت هنگام خرید بررسی شود. در تجهیزات اندازه گیری شکیبی نیز انتخاب ابزار مناسب باید بر اساس نوع آزمون، شرایط کار و سطح دقت موردنیاز انجام شود تا دستگاه متناسب با نیاز مصرف کننده انتخاب شود.

ویژگی ها و مزایای سوکت تستر RCD یونیتی UNI-T UT07B-EU
• بررسی سریع سیم کشی پریز برق برای شناسایی برخی خطاهای رایج در اتصالات الکتریکی

• قابلیت تست کلید محافظ جان RCD با جریان آزمون حدود ۳۰ میلی آمپر

• سه نشانگر LED برای نمایش وضعیت سیم کشی مطابق الگوی راهنمای دستگاه

• تشخیص فقدان سیم ارت برای بررسی اولیه وضعیت اتصال حفاظتی پریز

• تشخیص فقدان سیم نول برای شناسایی برخی خطاهای اتصال نول

• تشخیص برخی خطاهای جابه جایی سیم ها در محدوده قابلیت های دستگاه

• اتصال مستقیم به پریز برق برای انجام بررسی اولیه بدون نیاز به سیم رابط

• ولتاژ کاری ۲۲۰ تا ۲۳۰ ولت AC برای بررسی پریزهای سازگار با مشخصات دستگاه

• فرکانس کاری ۵۰ تا ۶۰ هرتز متناسب با شبکه های برق دارای این مشخصات

• طراحی جمع وجور و قابل حمل برای استفاده در محل نصب و تعمیرات

• وزن حدود ۱۰۹٫۹ گرم برای جابه جایی آسان بین محل های کاری

• درجه حفاظت IP40 در برابر ورود اجسام جامد با اندازه مشخص

• مناسب برای بررسی اولیه پریزهای ساختمانی در محیط های مسکونی و تجاری

• کاربردی برای برق کاران و تکنسین های تاسیسات در مراحل اولیه عیب یابی

• کمک به شناسایی نیاز به بررسی تخصصی تر در صورت مشاهده وضعیت غیرعادی سیم کشی

• مناسب برای کنترل اولیه عملکرد محافظ جان بدون جایگزینی تجهیزات تخصصی آزمون RCD

نکته فنی: این تستر برای بررسی اولیه طراحی شده است و به تنهایی ایمنی کامل پریز، کیفیت اتصال زمین یا عملکرد دقیق محافظ جان را تایید نمی کند.

کاربردهای سوکت تستر RCD یونیتی UNI-T UT07B-EU:

• بررسی اولیه سیم کشی پریزهای برق برای شناسایی برخی خطاهای رایج در اتصالات پریز

• تشخیص قطع بودن سیم ارت در پریزهایی که اتصال حفاظتی آن ها نیاز به بررسی دارد

• تشخیص قطع بودن سیم نول برای شناسایی برخی مشکلات سیم کشی برق

• شناسایی برخی خطاهای جابه جایی سیم ها با استفاده از الگوی نشانگرهای LED دستگاه

• بررسی اولیه وضعیت اتصال ارت و نول در پریزهای سازگار با مشخصات تستر

• آزمون اولیه کلید محافظ جان RCD برای بررسی واکنش آن در شرایط آزمون دستگاه

• کنترل اولیه پریزهای برق پس از نصب برای شناسایی برخی خطاهای احتمالی سیم کشی

• بررسی پریزها پس از تعمیرات الکتریکی برای ارزیابی اولیه وضعیت اتصالات

• استفاده در سرویس و نگهداری تاسیسات برق ساختمان برای بررسی دوره ای پریزهای قابل دسترس

• بررسی اولیه پریزهای محیط های اداری و تجاری در چارچوب فعالیت های نگهداری تجهیزات الکتریکی

• عیب یابی مقدماتی پریزهای برق پیش از استفاده از ابزارهای تخصصی تر برای بررسی دقیق تر مدار

• بررسی اولیه پریزهای کارگاه ها و محیط های فنی در صورت سازگاری ولتاژ و شرایط برق با مشخصات دستگاه

• کمک به شناسایی پریزهای نیازمند بررسی تخصصی در صورت مشاهده الگوی غیرعادی در چراغ های نشانگر

سوکت تستر UNI-T UT07B-EU مناسب برای چه کسانی است؟

• برق کاران ساختمان برای بررسی اولیه سیم کشی پریزها و شناسایی برخی خطاهای متداول

• تکنسین های تاسیسات الکتریکی برای کنترل مقدماتی وضعیت پریزها در برنامه های نگهداری

• نصابان و مجریان سیم کشی ساختمان برای بررسی اولیه اتصالات پس از نصب پریز

• تکنسین های تعمیر و نگهداری برای عیب یابی مقدماتی پریزهای برق در ساختمان ها و محیط های کاری

• مسئولان نگهداری ساختمان های اداری و تجاری برای انجام بررسی های اولیه پریزهای برق

• تکنسین های خدمات برق صنعتی برای کنترل مقدماتی پریزهای سازگار با مشخصات دستگاه

• شرکت های خدمات برق و تاسیسات برای استفاده از یک ابزار قابل حمل در بررسی اولیه پریزها

• پیمانکاران برق ساختمان برای انجام کنترل های اولیه در مراحل نصب و تحویل تاسیسات

• تکنسین های عیب یابی مدارهای الکتریکی برای تشخیص برخی خطاهای سیم کشی پیش از انجام آزمون های تکمیلی

• افراد دارای دانش فنی برق برای بررسی مقدماتی پریزها با رعایت دستورالعمل سازنده و اصول ایمنی

• مراکز خدمات فنی و تعمیراتی برای بررسی اولیه پریزهای برق مورد استفاده در محیط کار

• واحدهای فنی کارخانه ها و کارگاه ها برای انجام کنترل مقدماتی پریزهای برق در برنامه های نگهداری

• خریداران ابزارهای تست برق که به دستگاهی برای بررسی اولیه سیم کشی پریز و آزمون محافظ جان نیاز دارند
نکته مهم در استفاده از دستگاه
سوکت تستر UNI-T UT07B-EU برای شناسایی برخی خطاهای سیم کشی و آزمون اولیه RCD کاربرد دارد؛ اما جایگزین تستر تخصصی محافظ جان، دستگاه اندازه گیری مقاومت اتصال زمین یا تجهیزات تایید ایمنی تاسیسات نیست. روشن شدن چراغ های نشانگر نیز به تنهایی ایمنی کامل پریز را تضمین نمی کند. در صورت مشاهده خطا، بررسی و اصلاح مدار باید توسط فرد متخصص انجام شود.

برای تهیه این محصول و سایر ابزارهای تست برق، می توانید محصولات تجهیزات اندازه گیری شکیبی را بررسی کنید؛ انتخاب دستگاه مناسب باید بر اساس نوع آزمون موردنیاز، مشخصات فنی و سطح دقت لازم انجام شود.

• مقایسه سوکت تستر RCD یونیتی UNI-T UT07B-EU با مدل های مشابه:

سوکت تستر RCD یونیتی مدل UT07B-EU برای بررسی اولیه سیم کشی پریز برق و آزمون کلید محافظ جان طراحی شده است. هنگام مقایسه این دستگاه با سایر تسترهای پریز، باید به قابلیت تشخیص خطاهای سیم کشی، امکان تست RCD، روش نمایش نتیجه، مشخصات الکتریکی و سطح دقت موردنیاز توجه کرد. همه سوکت تسترها امکانات یکسانی ندارند؛ بعضی مدل ها فقط وضعیت اولیه سیم کشی را نمایش می دهند، در حالی که برخی مدل ها قابلیت آزمون محافظ جان یا امکانات اندازه گیری پیشرفته تری دارند.

• مقایسه UNI-T UT07B-EU با UNI-T UT07A-EU

مدل UT07A-EU از نظر بررسی اولیه سیم کشی پریز، شباهت زیادی به UT07B-EU دارد. تفاوت اصلی این دو مدل، قابلیت آزمون نشتی و محافظ جان است. طبق مشخصات سازنده، مدل UT07B-EU از آزمون RCD با جریان حدود ۳۰ میلی آمپر پشتیبانی می کند، اما مدل UT07A-EU این قابلیت را ندارد. بنابراین، اگر علاوه بر بررسی سیم کشی به آزمون اولیه محافظ جان نیز نیاز دارید، UT07B-EU انتخاب کامل تری در این خانواده محسوب می شود.

• مقایسه با سوکت تسترهای ساده

سوکت تسترهای ساده معمولاً با نشانگرهای LED وضعیت برخی اتصالات و خطاهای متداول سیم کشی را نمایش می دهند. این گروه برای بررسی مقدماتی پریز مناسب است، اما ممکن است قابلیت آزمون RCD نداشته باشند. مزیت UT07B-EU در این است که علاوه بر بررسی اولیه سیم کشی، امکان اجرای آزمون محافظ جان را نیز فراهم می کند. بااین حال، برای سنجش دقیق زمان قطع یا جریان عملکرد محافظ جان، همچنان به دستگاه تخصصی نیاز است.

• مقایسه با تسترهای پیشرفته تاسیسات برق

تسترهای تخصصی تاسیسات برق ممکن است امکاناتی مانند اندازه گیری مقاومت اتصال زمین، امپدانس حلقه خطا، زمان قطع RCD و جریان عملکرد آن را ارائه دهند. UT07B-EU برای بررسی سریع و اولیه پریز طراحی شده و جایگزین این تجهیزات نیست. اگر کار شما شامل بازرسی فنی، تحویل تاسیسات یا ارزیابی دقیق ایمنی مدار است، انتخاب دستگاه باید بر اساس آزمون های موردنیاز و الزامات استاندارد انجام شود.

• مقایسه با مدل های UNI-T UT08

خانواده UT08 نیز شامل ابزارهای بررسی پریز است، اما مدل های معرفی شده در این خانواده برای محدوده ولتاژ متفاوتی، حدود ۱۱۰ تا ۱۲۵ ولت، طراحی شده اند. در نتیجه، نباید صرفاً به دلیل شباهت نام یا کاربرد کلی، آن ها را جایگزین مستقیم UT07B-EU در شبکه ۲۳۰ ولت دانست. پیش از انتخاب، ولتاژ کاری و نوع پریز سازگار با مدل موردنظر را بررسی کنید.

در نهایت کدام مدل مناسب تر است؟

• UNI-T UT07B-EU برای بررسی اولیه سیم کشی پریز و آزمون RCD با جریان حدود ۳۰ میلی آمپر مناسب تر است.

• UNI-T UT07A-EU برای افرادی مناسب است که به بررسی اولیه سیم کشی نیاز دارند و قابلیت آزمون RCD برایشان ضروری نیست.

• تسترهای تخصصی تاسیسات برق برای افرادی مناسب اند که باید پارامترهای حفاظتی و الکتریکی را با جزئیات بیشتری اندازه گیری کنند.

در زمان خرید از تجهیزات اندازه گیری شکیبی، بهتر است دستگاه را بر اساس نوع آزمون، سطح دقت موردنیاز و مشخصات شبکه برق انتخاب کنید. توجه داشته باشید که نشانگرهای این سوکت تستر فقط برخی وضعیت های سیم کشی را تشخیص می دهند و نتیجه آن ها به تنهایی تضمین کننده ایمنی کامل پریز نیست.

راهنمای خرید سوکت تستر RCD یونیتی UNI-T UT07B-EU

انتخاب سوکت تستر مناسب به نوع بررسی های الکتریکی، امکانات موردنیاز و سطح دقت مورد انتظار بستگی دارد. اگر هدف شما بررسی اولیه سیم کشی پریز، شناسایی برخی خطاهای مربوط به ارت و نول و آزمون کلید محافظ جان باشد، باید مدلی را انتخاب کنید که این قابلیت ها را به صورت مشخص پشتیبانی کند. سوکت تستر UNI-T UT07B-EU با نشانگرهای LED و قابلیت آزمون RCD، برای بررسی مقدماتی پریزهای برق سازگار طراحی شده است؛ بااین حال، برای تایید کامل ایمنی تاسیسات به آزمون های تخصصی تر نیاز است.

۱. به قابلیت تست کلید محافظ جان RCD توجه کنید

یکی از مهم ترین معیارهای انتخاب این دستگاه، پشتیبانی از آزمون RCD است. کلید محافظ جان برای قطع مدار در شرایط مشخص نشت جریان طراحی شده است و بررسی عملکرد آن اهمیت زیادی دارد. مدل UT07B-EU قابلیت آزمون RCD با جریان حدود ۳۰ میلی آمپر را دارد. اگر فقط به بررسی اولیه سیم کشی پریز نیاز دارید، ممکن است مدل ساده تری کافی باشد؛ اما اگر آزمون اولیه محافظ جان نیز برایتان مهم است، این قابلیت را هنگام خرید در اولویت قرار دهید.

۲. قابلیت تشخیص خطاهای سیم کشی را بررسی کنید

سوکت تسترها از نظر نوع خطاهایی که می توانند تشخیص دهند، یکسان نیستند. پیش از خرید، بررسی کنید دستگاه موردنظر قابلیت شناسایی کدام وضعیت ها را دارد. UT07B-EU برای بررسی برخی خطاهای رایج، از جمله فقدان ارت، فقدان نول و برخی حالت های جابه جایی سیم ها طراحی شده است. این قابلیت ها برای عیب یابی مقدماتی مفید هستند، اما همه خطاهای سیم کشی را پوشش نمی دهند.

۳. ولتاژ و فرکانس کاری دستگاه را با شبکه برق تطبیق دهید

دستگاه باید با مشخصات شبکه برق و نوع پریز محل استفاده سازگار باشد. ولتاژ کاری اعلام شده برای UT07B-EU حدود ۲۲۰ تا ۲۳۰ ولت AC و فرکانس کاری آن ۵۰ تا ۶۰ هرتز است. هنگام خرید، مشخصات درج شده روی محصول و راهنمای سازنده را بررسی کنید و از استفاده دستگاه در شبکه ای با ولتاژ یا نوع اتصال ناسازگار خودداری کنید.

۴. تعداد نشانگرهای LED و نحوه نمایش خطاها را در نظر بگیرید

نشانگرهای LED به کاربر کمک می کنند وضعیت اولیه سیم کشی را بدون نیاز به نمایشگر پیچیده بررسی کند. مدل UT07B-EU با سه چراغ، چند وضعیت مختلف سیم کشی را نمایش می دهد. هنگام خرید، به وجود راهنمای تفسیر چراغ ها توجه کنید؛ زیرا معنی هر الگوی روشن و خاموش بودن چراغ ها باید مطابق دستورالعمل سازنده خوانده شود.

۵. به نوع پریز و سازگاری دوشاخه توجه کنید

UT07B-EU نسخه سازگار با پریزهای استاندارد اروپایی است. پیش از خرید، مطمئن شوید دوشاخه دستگاه مستقیماً با پریز محل استفاده سازگار است. استفاده از تبدیل نامناسب یا اتصالی که وضعیت سیم کشی را تغییر دهد، می تواند نتیجه بررسی را تحت تاثیر قرار دهد.

۶. محدودیت های تشخیص دستگاه را بشناسید

سوکت تستر ابزار بررسی اولیه است و نمی تواند تمام مشکلات تاسیسات برق را شناسایی کند. برای مثال، نمایش وضعیت قابل قبول سیم کشی لزوماً به معنی مناسب بودن مقاومت اتصال زمین یا ایمنی کامل مدار نیست. اگر برای بازرسی حرفه ای، تحویل تاسیسات یا تایید عملکرد سیستم حفاظتی به اندازه گیری های دقیق نیاز دارید، باید دستگاه تخصصی متناسب با آن آزمون را انتخاب کنید.

۷. مشخصات فنی و شرایط محیط کار را بررسی کنید

هنگام خرید، ولتاژ نامی، فرکانس کاری، درجه حفاظت، محدوده دمای کار و سطح ایمنی دستگاه را بررسی کنید. طبق مشخصات منتشرشده برای UT07B-EU، ولتاژ کاری ۲۳۰ ولت AC، فرکانس کاری ۵۰ تا ۶۰ هرتز و درجه حفاظت IP40 است. این درجه حفاظت به معنی ضدآب بودن دستگاه نیست؛ بنابراین از آن در محیط مرطوب یا شرایط خارج از محدوده مجاز سازنده استفاده نکنید.

۸. اصالت کالا و گارانتی را بررسی کنید

در خرید تجهیزات اندازه گیری، علاوه بر قیمت، به اصالت کالا، سلامت ظاهری، وجود راهنمای استفاده و شرایط خدمات پس از فروش توجه داشته باشید. برای این محصول، یک سال گارانتی تعویض تضمینی در اطلاعات ارائه شده ذکر شده است؛ شرایط دقیق گارانتی را هنگام خرید بررسی کنید تا مدت ضمانت و موارد تحت پوشش مشخص باشد.

۹. مدل مناسب را بر اساس نوع نیاز انتخاب کنید

• برای بررسی اولیه پریز و سیم کشی همراه با آزمون RCD: مدل UNI-T UT07B-EU را در نظر بگیرید.

• برای بررسی اولیه سیم کشی بدون نیاز به آزمون RCD: می توانید مدل UNI-T UT07A-EU را نیز بررسی کنید.

• برای بازرسی تخصصی تاسیسات و آزمون دقیق محافظ جان: به سراغ تجهیزات تخصصی با قابلیت اندازه گیری زمان قطع، جریان عملکرد RCD یا سایر پارامترهای موردنیاز بروید.

جمع بندی راهنمای خرید:

اگر به ابزاری قابل حمل برای بررسی اولیه وضعیت سیم کشی پریزهای ۲۳۰ ولت و آزمون کلید محافظ جان نیاز دارید، سوکت تستر RCD یونیتی UNI-T UT07B-EU می تواند گزینه مناسبی باشد. وجود سه نشانگر LED و قابلیت آزمون RCD از ویژگی های اصلی آن است؛ اما اگر هدف شما تایید کامل ایمنی مدار یا انجام اندازه گیری های تخصصی است، باید تجهیزات پیشرفته تری را انتخاب کنید.

برای تهیه این محصول می توانید به تجهیزات اندازه گیری شکیبی، مرجع فروش انواع مولتی متر و سایر تجهیزات اندازه گیری مراجعه کنید و پیش از خرید، مشخصات فنی، اصالت کالا و شرایط گارانتی را بررسی کنید.

• آموزش استفاده از سوکت تستر RCD یونیتی UNI-T UT07B-EU

سوکت تستر RCD یونیتی مدل UT07B-EU برای بررسی اولیه وضعیت سیم کشی پریزهای برق و آزمون کلید محافظ جان (RCD) طراحی شده است. این دستگاه با سه نشانگر LED، برخی خطاهای رایج سیم کشی را نمایش می دهد و امکان آزمون اولیه محافظ جان را نیز فراهم می کند. برای استفاده صحیح از آن، لازم است مراحل اتصال، تفسیر نشانگرها و نکات ایمنی را به ترتیب رعایت کنید.

۱. بررسی دستگاه پیش از استفاده

پیش از اتصال دستگاه به پریز برق، وضعیت ظاهری آن را بررسی کنید.

• از سالم بودن بدنه، دوشاخه و نشانگرهای LED مطمئن شوید.

• اگر بدنه ترک خورده، دوشاخه آسیب دیده یا آثار سوختگی مشاهده می شود، از دستگاه استفاده نکنید.

• مطمئن شوید دستگاه خشک است و در معرض رطوبت قرار ندارد.

• مشخصات درج شده روی دستگاه و دفترچه راهنما را بررسی کنید تا از سازگاری آن با شبکه برق محل استفاده مطمئن شوید.

۲. بررسی مشخصات پریز برق

پیش از انجام تست، مطمئن شوید پریز با مشخصات دستگاه سازگار است.

• ولتاژ کاری اعلام شده برای دستگاه حدود ۲۲۰ تا ۲۳۰ ولت AC است.

• فرکانس کاری دستگاه ۵۰ تا ۶۰ هرتز است.

• از دستگاه فقط در پریز سازگار با نوع دوشاخه آن استفاده کنید.

• پریزهای شکسته، سوخته، شل یا مرطوب را آزمایش نکنید و بررسی آن ها را به برق کار متخصص بسپارید.

۳. اتصال تستر به پریز

پس از بررسی سلامت دستگاه و پریز، می توانید بررسی اولیه را انجام دهید.

• دستگاه را مستقیماً به پریز سازگار متصل کنید.

• از لمس قسمت های فلزی یا دستکاری اتصالات برق دار خودداری کنید.

• پس از اتصال، به سه نشانگر LED روی دستگاه توجه کنید.

• الگوی روشن و خاموش بودن چراغ ها را با راهنمای رسمی مدل UT07B-EU تطبیق دهید.

• اگر الگوی چراغ ها نامشخص بود، از تفسیر حدسی آن خودداری کنید.

۴. تفسیر نشانگرهای LED

سه نشانگر LED وضعیت سیم کشی پریز را مطابق الگوهای تعریف شده برای دستگاه نمایش می دهند. در این مدل، وضعیت های زیر قابل تشخیص هستند.
• وضعیت اتصال قابل قبول: نشانگرها وضعیت سیم کشی را مطابق الگوی صحیح دستگاه نشان می دهند.

• فقدان اتصال ارت: احتمال قطع بودن سیم ارت وجود دارد و اتصال حفاظتی باید بررسی شود.

• فقدان فاز: دستگاه وضعیت نبود فاز را تشخیص می دهد و پریز باید از نظر تامین برق بررسی شود.

• فقدان نول: احتمال قطع بودن سیم نول وجود دارد و مدار به بررسی تخصصی نیاز دارد.

• جابه جایی فاز و ارت: دستگاه یکی از حالت های نادرست اتصال فاز و ارت را تشخیص می دهد.

• جابه جایی فاز و ارت همراه با فقدان ارت: این الگو می تواند نشان دهنده وجود خطای اتصال و نبود اتصال ارت باشد.

برای تفسیر دقیق هر حالت، الگوی چراغ ها را با نمودار راهنمای رسمی دستگاه تطبیق دهید. اگر خطایی نمایش داده شد، پریز را باز نکنید و سیم ها را در حالت برق دار دستکاری نکنید؛ بررسی و اصلاح باید توسط برق کار متخصص انجام شود.

۵. انجام آزمون کلید محافظ جان RCD

قابلیت آزمون RCD یکی از امکانات مهم مدل UT07B-EU است. این آزمون برای بررسی اولیه واکنش کلید محافظ جان در شرایط آزمون دستگاه استفاده می شود. جریان آزمون این مدل حدود ۳۰ میلی آمپر است.
مراحل انجام آزمون به شرح زیر است.

• ابتدا دستگاه را به پریز سازگار متصل کنید و وضعیت نشانگرهای LED را بررسی کنید.

• فقط در صورتی آزمون را ادامه دهید که وضعیت سیم کشی مطابق راهنمای دستگاه قابل قبول باشد.

• طبق راهنمای سازنده، آزمون RCD فقط در شرایط اتصال صحیح فاز، از جمله قرارگیری فاز در سمت مشخص شده برای این مدل، قابل انجام است.

• پیش از شروع آزمون، تجهیزات حساسی را که ممکن است از قطع برق آسیب ببینند یا اطلاعاتشان از دست برود، خاموش یا از مدار جدا کنید.

• دکمه آزمون RCD را مطابق دستورالعمل سازنده فشار دهید.

• در صورت عملکرد صحیح محافظ جان در این آزمون، کلید RCD باید عمل کند و برق مدار قطع شود.

• اگر محافظ جان عمل نکرد، از سالم بودن آن اطمینان حاصل نکنید و برای بررسی تخصصی از برق کار کمک بگیرید.

نکته مهم: این آزمون ممکن است برق مدار را قطع کند. همچنین، عمل کردن محافظ جان در این آزمون به تنهایی تاییدکننده عملکرد کامل آن نیست؛ برای بررسی دقیق زمان قطع و جریان عملکرد، ممکن است به تستر تخصصی RCD نیاز باشد.

۶. اقدامات لازم در صورت مشاهده خطا

اگر دستگاه وضعیت غیرعادی نشان داد، مراحل زیر را رعایت کنید.

• از تفسیر حدسی چراغ ها خودداری کنید و ابتدا راهنمای دستگاه را بررسی کنید.

• در صورت مشاهده فقدان ارت، نول یا فاز، وضعیت پریز باید توسط فرد متخصص بررسی شود.

• اگر احتمال جابه جایی سیم ها وجود دارد، از استفاده عادی از پریز تا زمان بررسی تخصصی خودداری کنید.

• برای تایید وضعیت اتصال زمین یا عملکرد تجهیزات حفاظتی، از ابزارهای اندازه گیری مناسب استفاده کنید.

• پس از اصلاح خطا توسط برق کار، می توان دوباره وضعیت پریز را با تستر بررسی کرد.

۷. نکات ایمنی هنگام استفاده

• از دستگاه در پریز مرطوب، خیس یا آسیب دیده استفاده نکنید.

• بدنه دستگاه را باز نکنید و برای تعمیرات داخلی به فرد متخصص مراجعه کنید.

• هنگام کار با مدار برق دار، خطر برق گرفتگی را جدی بگیرید.

• برای بررسی دقیق مقاومت اتصال زمین، امپدانس حلقه خطا یا عملکرد کامل محافظ جان، به این دستگاه به تنهایی اکتفا نکنید.

• درجه حفاظت IP40 به معنی ضدآب بودن دستگاه نیست.

• در صورت آسیب ظاهری به بدنه یا دوشاخه، استفاده از دستگاه را متوقف کنید.

۸. نگهداری صحیح از سوکت تستر

• پس از پایان کار، دستگاه را از پریز جدا کنید.

• بدنه را با پارچه خشک و نرم تمیز کنید.

• از ضربه، فشار زیاد و تماس با رطوبت جلوگیری کنید.

• دستگاه را در محل خشک و دور از گرمای شدید نگهداری کنید.

• پیش از هر بار استفاده، سلامت ظاهری دستگاه را بررسی کنید.

جمع بندی آموزش استفاده:

سوکت تستر RCD یونیتی UNI-T UT07B-EU برای بررسی اولیه برخی خطاهای سیم کشی پریز و آزمون مقدماتی کلید محافظ جان کاربرد دارد. برای استفاده صحیح، ابتدا سلامت دستگاه و سازگاری پریز را بررسی کنید، سپس نشانگرهای LED را مطابق راهنمای رسمی بخوانید و آزمون RCD را با رعایت نکات ایمنی انجام دهید.

برای تهیه این دستگاه و سایر ابزارهای تست برق، می توانید محصولات تجهیزات اندازه گیری شکیبی، مرجع فروش انواع مولتی متر و سایر تجهیزات اندازه گیری را بررسی کنید. هنگام انتخاب ابزار، قابلیت های واقعی دستگاه و نوع آزمون موردنیاز را در نظر بگیرید.

اقلام همراه سوکت تستر RCD یونیتی UNI-T UT07B-EU:
• یک عدد سوکت تستر UNI-T UT07B-EU

• یک عدد دفترچه راهنمای استفاده برای آشنایی با روش کار و تفسیر نشانگرهای دستگاه

سوالات متداول درباره سوکت تستر RCD یونیتی UNI-T UT07B-EU

۱. سوکت تستر UNI-T UT07B-EU چه کاربردی دارد؟

این دستگاه برای بررسی اولیه سیم کشی پریز برق و شناسایی برخی خطاهای رایج مانند فقدان ارت، فقدان نول و بعضی جابه جایی های سیم ها استفاده می شود. همچنین قابلیت آزمون اولیه کلید محافظ جان RCD را دارد و از سه نشانگر LED برای نمایش وضعیت سیم کشی بهره می برد.

۲. آیا سوکت تستر UNI-T UT07B-EU قابلیت تست محافظ جان را دارد؟

بله، این مدل قابلیت آزمون RCD با جریان حدود ۳۰ میلی آمپر را دارد. این آزمون به بررسی اولیه واکنش کلید محافظ جان کمک می کند؛ اما برای اندازه گیری دقیق زمان قطع و جریان عملکرد آن، ممکن است به تستر تخصصی RCD نیاز باشد.

۳. سوکت تستر UT07B-EU چه خطاهایی را تشخیص می دهد؟

این دستگاه می تواند برخی خطاهای سیم کشی، از جمله فقدان ارت، فقدان نول و برخی حالت های جابه جایی سیم ها را شناسایی کند. نوع خطا از طریق الگوی نشانگرهای LED مشخص می شود و باید مطابق راهنمای سازنده تفسیر شود.

۴. سوکت تستر UNI-T UT07B-EU با چه ولتاژ و فرکانسی کار می کند؟

ولتاژ کاری این دستگاه ۲۳۰ ولت AC و فرکانس کاری آن ۵۰ تا ۶۰ هرتز است. پیش از استفاده، سازگاری مشخصات پریز و شبکه برق با دستگاه را بررسی کنید.

۵. آیا سوکت تستر UT07B-EU ایمنی کامل پریز برق را تایید می کند؟

خیر. این دستگاه برای شناسایی برخی خطاهای سیم کشی و آزمون اولیه محافظ جان کاربرد دارد؛ اما سلامت کامل سیستم ارت، کیفیت اتصالات و عملکرد دقیق تجهیزات حفاظتی را تایید نمی کند. برای بررسی تخصصی ایمنی مدار باید از تجهیزات مناسب و نیروی متخصص استفاده شود.
