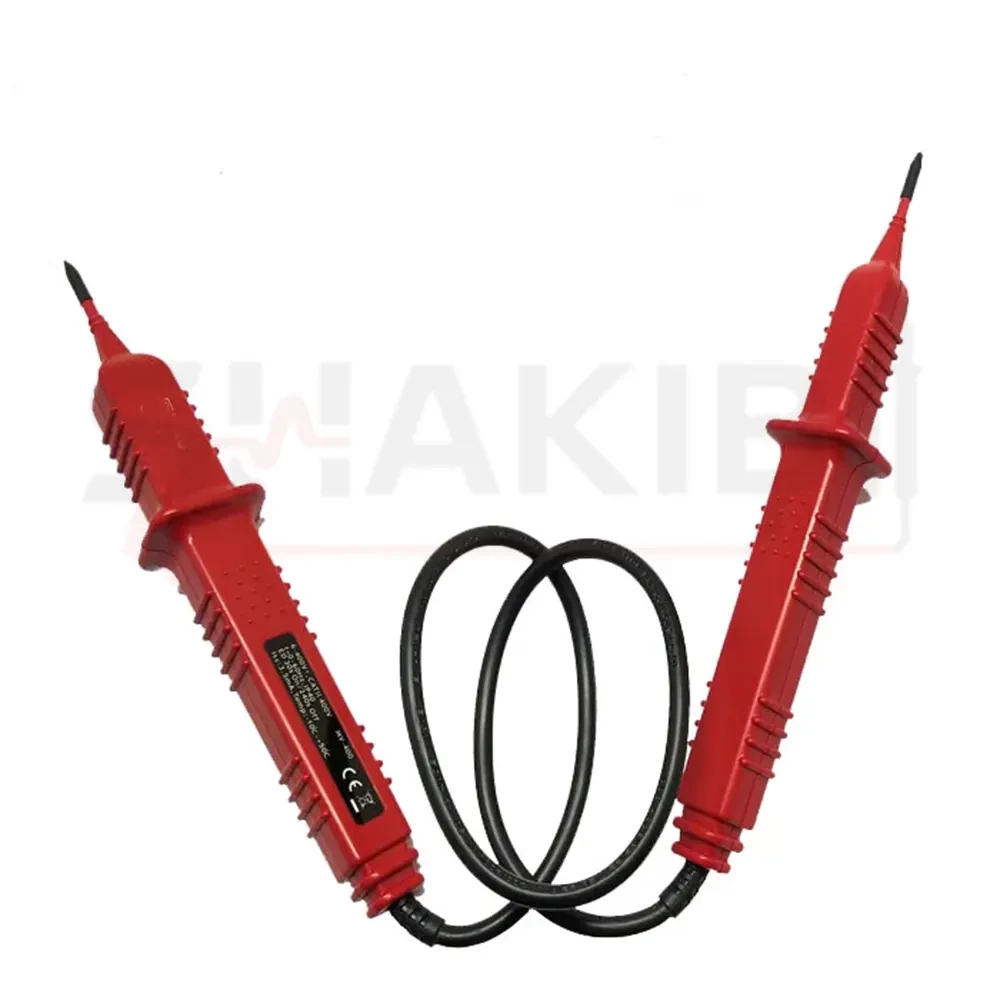

تستر ولتاژ STEINEL MV-400 با برند اصلی استاینل (6 ماه گارانتی تعویض)

معرفی تستر ولتاژ دوبل STEINEL MV-400:

تستر ولتاژ دوبل STEINEL MV-400 یک ابزار ساده و کاربردی برای بررسی سریع ولتاژهای AC و DC در مدارهای الکتریکی است. این دستگاه با استفاده از چراغ های LED، سطح تقریبی ولتاژ را بدون نیاز به نمایشگر دیجیتال نشان می دهد و برای کنترل سریع وضعیت مدار در کارهای برق کاری و تعمیرات مناسب است. طبق مشخصات موجود، MV-400 امکان بررسی ولتاژ در محدوده 6 تا 400 ولت را دارد.

این تستر دارای 8 چراغ LED برای نمایش سطح ولتاژ است و رنج های مختلف از جمله 6، 12، 24، 50، 120، 230 و 400 ولت را پوشش می دهد. به همین دلیل کاربر می تواند بدون درگیر شدن با تنظیمات پیچیده، وضعیت تقریبی ولتاژ مدار را به سرعت مشاهده کند.

طراحی دوبل دستگاه امکان قرار دادن دو سر تست در نقاط مختلف مدار را فراهم می کند و کابل اندازه گیری حدود 70 سانتی متر نیز آزادی عمل مناسبی هنگام بررسی سیم ها، پریزها و تجهیزات الکتریکی در اختیار کاربر قرار می دهد.

STEINEL MV-400 برای برق کاران، تکنسین های برق، تعمیرکاران تجهیزات الکتریکی و کاربران فنی که به یک تستر ساده برای بررسی سریع ولتاژ نیاز دارند، گزینه ای کاربردی محسوب می شود. البته این دستگاه برای نمایش سطح ولتاژ طراحی شده است و در اندازه گیری های دقیق یا تایید قطعی نبود ولتاژ، باید از روش و تجهیزات اندازه گیری مناسب استفاده شود.

ویژگی ها و مزایای تستر ولتاژ دوبل STEINEL MV-400

• اندازه گیری ولتاژ AC و DC تا 400 ولت

STEINEL MV-400 برای بررسی ولتاژهای متناوب AC و مستقیم DC در محدوده 6 تا 400 ولت طراحی شده است و می تواند برای بررسی مدارها و تجهیزات الکتریکی مورد استفاده قرار گیرد.

• نمایش ولتاژ با 8 چراغ LED

این تستر دارای 8 چراغ LED قرمز برای نمایش سطح ولتاژ است. LEDها وضعیت ولتاژ را در رنج های مختلف نشان می دهند و امکان بررسی سریع مقدار تقریبی ولتاژ را فراهم می کنند.

• دارای رنج های مختلف ولتاژ

MV-400 سطح ولتاژ را در گام های 6، 12، 24، 50، 120، 230 و 400 ولت نمایش می دهد و برای بررسی طیف متنوعی از ولتاژهای رایج کاربرد دارد.

• تشخیص پلاریته در مدار DC

یکی از قابلیت های کاربردی دستگاه، تشخیص پلاریته ولتاژ DC است که هنگام بررسی مدارهای جریان مستقیم می تواند جهت صحیح اتصال را مشخص کند.

• طراحی دوبل و دوپل

طراحی دوپل (Double Pole) امکان اندازه گیری ولتاژ بین دو نقطه مدار را فراهم می کند و برای بررسی سریع مدارهای الکتریکی نسبت به تسترهای تک پل کاربرد گسترده تری دارد.

• دسته های مقاوم و عایق

دسته های لاستیکی مقاوم همراه با محافظ انگشت طراحی شده اند تا هنگام انجام تست، فاصله دست کاربر از قسمت های فلزی و نقاط اتصال حفظ شود.

• ایمنی مناسب برای تست های برق

طبق مشخصات منتشرشده، MV-400 دارای عایق مضاعف در برابر برق و حرارت و رده ایمنی CAT III 600V است. این ویژگی ها برای استفاده در محیط های برق و تعمیرات الکتریکی اهمیت دارند.

• کابل اندازه گیری حدود 70 سانتی متر

کابل های دستگاه حدود 70 سانتی متر طول دارند و امکان دسترسی راحت تر به نقاط مختلف مدار را هنگام اندازه گیری فراهم می کنند.

• عملکرد بدون نیاز به باتری مستقل

MV-400 برای نمایش ولتاژ از انرژی مدار مورد آزمایش استفاده می کند و برای عملکرد عادی به باتری مستقل نیاز ندارد؛ بنابراین همیشه آماده استفاده است، مشروط بر اینکه ولتاژ مورد آزمایش در محدوده مجاز دستگاه قرار داشته باشد.

کاربردها و مناسب برای چه کسانی است؟

تستر ولتاژ STEINEL MV-400 برای بررسی سریع و ساده ولتاژهای AC و DC در مدارهای الکتریکی طراحی شده است. محدوده 6 تا 400 ولت و نمایش سطح ولتاژ با چراغ های LED باعث می شود این دستگاه برای کنترل اولیه وضعیت مدار، سیم کشی و تجهیزات برق کاربردی باشد.

کاربردهای تستر ولتاژ STEINEL MV-400

• بررسی پریز و مدارهای برق

از MV-400 می توان برای بررسی وجود ولتاژ در پریزها و نقاط مختلف مدار و کنترل اولیه وضعیت برق استفاده کرد.

• عیب یابی سیم کشی

نمایش مرحله ای ولتاژ با LEDها به کاربر کمک می کند وضعیت تقریبی ولتاژ در بخش های مختلف سیم کشی را بررسی و برخی مشکلات اولیه مدار را شناسایی کند.

• بررسی مدارهای AC و DC

این تستر برای بررسی هر دو نوع ولتاژ متناوب و مستقیم در محدوده 6 تا 400 ولت مناسب است و در کارهای مختلف برق کاری کاربرد دارد.

• تشخیص پلاریته مدار DC

قابلیت تشخیص پلاریته در مدارهای DC، امکان بررسی جهت مثبت و منفی اتصال را در کنار کنترل ولتاژ فراهم می کند.

• تعمیرات و نگهداری تجهیزات الکتریکی

در زمان سرویس و تعمیر تجهیزات، MV-400 می تواند برای بررسی اولیه وجود ولتاژ و کنترل وضعیت مدار پیش از انجام مراحل بعدی عیب یابی استفاده شود.

• استفاده در کارهای برق کاری و نصب

طراحی دوپل و دسته های عایق دستگاه، استفاده از آن را برای بررسی سریع مدارها در فعالیت های نصب و برق کاری آسان تر می کند.

مناسب برای چه کسانی است؟

تستر ولتاژ STEINEL MV-400 برای برق کاران، تکنسین های برق، تعمیرکاران تجهیزات الکتریکی، نصابان سیستم های برق و کارشناسان تعمیر و نگهداری گزینه مناسبی است. همچنین کاربران خانگی که برای بررسی های اولیه پریز، سیم کشی و مدارهای الکتریکی به یک تستر دوپل نیاز دارند، می توانند از آن استفاده کنند.

"اگر هدف شما نمایش دقیق و عددی ولتاژ یا انجام اندازه گیری های تخصصی تر است، بهتر است در کنار تستر ولتاژ از یک مولتی متر مناسب استفاده شود."

مقایسه تستر ولتاژ STEINEL MV-400 با مدل های مشابه:

1. تستر ولتاژ STEINEL MV-400 در دسته تسترهای دوبل و دوپل قرار می گیرد و برای بررسی سریع ولتاژهای AC و DC در محدوده 6 تا 400 ولت طراحی شده است. این مدل با 8 چراغ LED سطح ولتاژ را در رنج های مختلف نمایش می دهد و قابلیت تشخیص پلاریته در مدار DC را نیز دارد.

2. در مقایسه با STMAZ ELECCTRONIC LED 9، مدل MV-400 محدوده پایین تری را از 6 ولت آغاز می کند و تا 400 ولت را پوشش می دهد؛ در حالی که STMAZ برای محدوده 12 تا 380 ولت طراحی شده است. بنابراین MV-400 برای کاربرانی که بررسی ولتاژهای پایین تر برایشان اهمیت دارد، انعطاف بیشتری دارد.

3. از نظر طراحی و ایمنی نیز MV-400 دارای دسته های لاستیکی مقاوم، محافظ انگشت و عایق کاری دوبل است و طبق مشخصات موجود در رده CAT III 600V قرار می گیرد. این ویژگی ها آن را برای کارهای برق کاری و بررسی مدارهای الکتریکی مناسب تر می کند.

4. در مقایسه با تسترهای دوپل جدیدتر مانند PANCONTROL PAN Volttester 400، عملکرد اصلی MV-400 مشابه است؛ هر دو دارای 8 LED، محدوده 6 تا 400 ولت AC/DC، نمایش پلاریته DC و عملکرد بدون باتری هستند. با این حال، PANCONTROL امکاناتی مانند حفاظت IP64 و تاییدیه TÜV-GS را نیز ارائه می دهد.

5. در مجموع، اگر به دنبال یک تستر دوبل AC/DC با شروع اندازه گیری از 6 ولت، نمایش LED، تشخیص پلاریته DC و طراحی عایق هستید، STEINEL MV-400 گزینه مناسبی است. اما اگر به نمایش عددی دقیق ولتاژ، اندازه گیری پارامترهای مختلف یا قابلیت های پیشرفته تر نیاز دارید، بهتر است به جای تستر LED از یک مولتی متر مناسب استفاده کنید.

راهنمای خرید تستر ولتاژ / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب تستر ولتاژ مناسب، ابتدا باید محدوده ولتاژ موردنیاز خود را مشخص کنید. تستر STEINEL MV-400 امکان بررسی ولتاژ AC و DC از 6 تا 400 ولت را دارد و سطح ولتاژ را با چراغ های LED در رنج های مشخص نمایش می دهد. بنابراین برای بررسی های سریع مدارهای الکتریکی، پریزها و سیم کشی گزینه مناسبی است.

• به نوع ولتاژ توجه کنید

اگر قصد بررسی هر دو نوع ولتاژ AC و DC را دارید، بهتر است مدلی انتخاب کنید که هر دو حالت را پشتیبانی کند. MV-400 برای هر دو نوع ولتاژ طراحی شده و علاوه بر نمایش سطح ولتاژ، در مدار DC قابلیت تشخیص پلاریته را نیز دارد.

• محدوده ولتاژ را بررسی کنید

محدوده تست باید با کاربرد شما هماهنگ باشد. MV-400 از 6 تا 400 ولت را پوشش می دهد و رنج های 6، 12، 24، 50، 120، 230 و 400 ولت را نمایش می دهد. اگر بیشتر با مدارهای برق ساختمان و ولتاژهای رایج کار می کنید، این محدوده می تواند پاسخگوی بسیاری از نیازهای عمومی باشد.

• روش نمایش ولتاژ را در نظر بگیرید

تسترهای LED مانند MV-400 مقدار ولتاژ را به صورت مرحله ای و با چراغ های نشانگر نمایش می دهند، نه به شکل عدد دقیق روی نمایشگر دیجیتال. اگر به خواندن مقدار دقیق و عددی ولتاژ نیاز دارید، بهتر است به سراغ مولتی متر دیجیتال بروید.

• ایمنی دستگاه را بررسی کنید

برای استفاده در مدارهای برق، رده ایمنی اهمیت زیادی دارد. MV-400 طبق مشخصات موجود دارای رده CAT III 600V و عایق کاری دوبل است. هنگام انتخاب تستر نیز باید رده ایمنی آن را متناسب با محیط و سطح ولتاژ مورد آزمایش در نظر بگیرید.

• طراحی و طول کابل را در نظر بگیرید

اگر در محیط کار به فاصله بیشتری بین دست و نقطه تست نیاز دارید، طول کابل و طراحی دسته ها اهمیت پیدا می کند. MV-400 دارای کابل اندازه گیری حدود 70 سانتی متر و دسته های لاستیکی عایق با محافظ انگشت است که برای استفاده در کارهای برق کاری کاربردی است.

• چه زمانی STEINEL MV-400 انتخاب مناسبی است؟

اگر به یک تستر دوبل AC/DC برای بررسی سریع ولتاژ تا 400 ولت، تشخیص پلاریته DC و نمایش LED نیاز دارید، MV-400 می تواند انتخاب مناسبی باشد. این مدل برای برق کاری، بررسی سیم کشی و کنترل اولیه مدارها طراحی شده است.

اما اگر به نمایش عددی دقیق ولتاژ، اندازه گیری مقاومت، جریان، فرکانس یا سایر پارامترهای الکتریکی نیاز دارید، بهتر است یک مولتی متر چندمنظوره انتخاب کنید. همچنین برای تشخیص غیرتماسی ولتاژ، باید به جای تستر دوپل، مدلی مجهز به قابلیت NCV تهیه کنید.

آموزش استفاده از تستر ولتاژ دوبل STEINEL MV-400

مرحله اول: بررسی وضعیت دستگاه قبل از استفاده

پیش از شروع کار، بدنه دستگاه، کابل رابط، دسته ها و نوک های تست را به دقت بررسی کنید. اگر کابل آسیب دیده، عایق پاره شده یا قسمت فلزی پراب ها دچار مشکل باشد، از دستگاه استفاده نکنید.

همچنین بهتر است قبل از انجام تست اصلی، عملکرد دستگاه را روی یک منبع ولتاژ شناخته شده بررسی کنید تا از سالم بودن تستر مطمئن شوید.

مرحله دوم: قرار دادن دو پراب روی نقاط موردنظر

تستر دوبل STEINEL MV-400 برای اندازه گیری ولتاژ بین دو نقطه مدار استفاده می شود. دو نوک تست دستگاه را روی دو نقطه موردنظر، مانند فاز و نول، دو سر یک منبع تغذیه یا دو نقطه از مدار قرار دهید.

هنگام انجام این کار، فقط قسمت عایق دسته ها را در دست بگیرید و از تماس دست با بخش های فلزی نوک تست خودداری کنید.

مرحله سوم: مشاهده وضعیت ولتاژ با چراغ های LED

پس از اتصال صحیح دو پراب به مدار، چراغ های LED دستگاه وضعیت ولتاژ را نمایش می دهند. STEINEL MV-400 ولتاژهای AC و DC را در محدوده 6 تا 400 ولت بررسی می کند و سطح ولتاژ را در گام های مشخص نشان می دهد.

روشن شدن LEDهای دستگاه نشان دهنده وجود ولتاژ و محدوده تقریبی آن است. این تستر برای نمایش سریع سطح ولتاژ طراحی شده و مانند مولتی متر، مقدار دقیق ولتاژ را به صورت عددی نمایش نمی دهد.

مرحله چهارم: بررسی ولتاژ AC و DC

دستگاه قابلیت بررسی هر دو نوع ولتاژ متناوب AC و مستقیم DC را دارد. بنابراین می توان از آن برای بررسی بسیاری از مدارهای برق متناوب و همچنین مدارهای جریان مستقیم در محدوده مجاز دستگاه استفاده کرد.

قبل از اندازه گیری، مطمئن شوید ولتاژ احتمالی مدار از حداکثر محدوده مجاز دستگاه یعنی 400 ولت بیشتر نباشد.

مرحله پنجم: تشخیص پلاریته در مدارهای DC

هنگام بررسی مدارهای جریان مستقیم، تستر می تواند به تشخیص وضعیت پلاریته ولتاژ DC کمک کند. برای این کار، پراب ها را به دو قطب مدار متصل کرده و وضعیت نمایشگر LED دستگاه را بررسی کنید.

در صورت نیاز، جای پراب ها را تغییر دهید تا وضعیت اتصال و پلاریته مدار بهتر مشخص شود.

مرحله ششم: بررسی پریز و سیم کشی

برای بررسی وجود ولتاژ در پریز یا سیم کشی، دو پراب دستگاه را با احتیاط روی نقاط مناسب قرار دهید و وضعیت چراغ های LED را مشاهده کنید.

این روش می تواند برای بررسی اولیه مدار و وجود ولتاژ کاربرد داشته باشد، اما هنگام کار با پریزها و تجهیزات برق دار باید اصول ایمنی برق کاملاً رعایت شود.

مرحله هفتم: پایان اندازه گیری

پس از پایان تست، ابتدا پراب ها را با احتیاط از مدار جدا کنید. دستگاه را در محل خشک و مناسب نگهداری کرده و از قرار دادن آن در معرض رطوبت، ضربه و دمای نامناسب خودداری کنید.

"نکات ایمنی مهم هنگام استفاده"

1. قبل از استفاده، سلامت بدنه، کابل و نوک های تست را بررسی کنید.

2. پیش از انجام تست اصلی، در صورت امکان عملکرد دستگاه را روی یک منبع ولتاژ شناخته شده آزمایش کنید.

3. فقط دسته های عایق دستگاه را در دست بگیرید.

4. هنگام اندازه گیری، از تماس دست با قسمت های فلزی پراب ها خودداری کنید.

5. از دستگاه برای ولتاژهای بالاتر از محدوده مجاز 400 ولت استفاده نکنید.

6. در محیط های مرطوب یا با دست خیس از انجام اندازه گیری خودداری کنید.

7. هنگام اتصال پراب ها به مدار، تمرکز کامل داشته باشید و از تماس ناخواسته با بخش های برق دار جلوگیری کنید.

8. این تستر برای بررسی ولتاژ طراحی شده است و جایگزین مولتی متر برای اندازه گیری دقیق عددی پارامترهای مختلف نیست.

9. در مدارهای حساس و شرایطی که ایمنی اهمیت بالایی دارد، تنها به یک روش تست اکتفا نکنید و از تجهیزات اندازه گیری مناسب استفاده کنید.

10. اگر دستگاه یا کابل آن آسیب دیده است، از استفاده از آن خودداری کنید.

سوالات متداول درباره تستر ولتاژ دوبل STEINEL MV-400

1. تستر ولتاژ STEINEL MV-400 برای چه کاری استفاده می شود؟

این دستگاه برای بررسی و تشخیص ولتاژ AC و DC در مدارهای الکتریکی استفاده می شود و سطح تقریبی ولتاژ را از طریق چراغ های LED نمایش می دهد.

2. محدوده اندازه گیری ولتاژ STEINEL MV-400 چقدر است؟

این تستر می تواند ولتاژهای AC و DC از 6 تا 400 ولت را بررسی کند و رنج های مختلف ولتاژ را با چراغ های LED نشان دهد.

3. آیا STEINEL MV-400 مقدار دقیق ولتاژ را نمایش می دهد؟

خیر. این دستگاه سطح ولتاژ را به صورت مرحله ای و با LED نمایش می دهد. اگر به نمایش دقیق و عددی ولتاژ نیاز دارید، استفاده از مولتی متر دیجیتال گزینه مناسب تری است.

4. آیا تستر MV-400 به باتری نیاز دارد؟

خیر، این تستر برای عملکرد اصلی خود به باتری مستقل نیاز ندارد و انرژی لازم را از مدار مورد آزمایش دریافت می کند.

5. آیا می توان از STEINEL MV-400 برای ولتاژ DC استفاده کرد؟

بله، این دستگاه قابلیت بررسی ولتاژ DC را نیز دارد و می تواند در مدارهای جریان مستقیم برای بررسی وجود ولتاژ و تشخیص وضعیت پلاریته کاربرد داشته باشد.
