مولتی متر دیجیتال یونیتی مدل UNI-T UT121B با برند اصلی

معرفی و کاربرد مولتی متر دیجیتال یونیتی مدل UNI-T UT121B

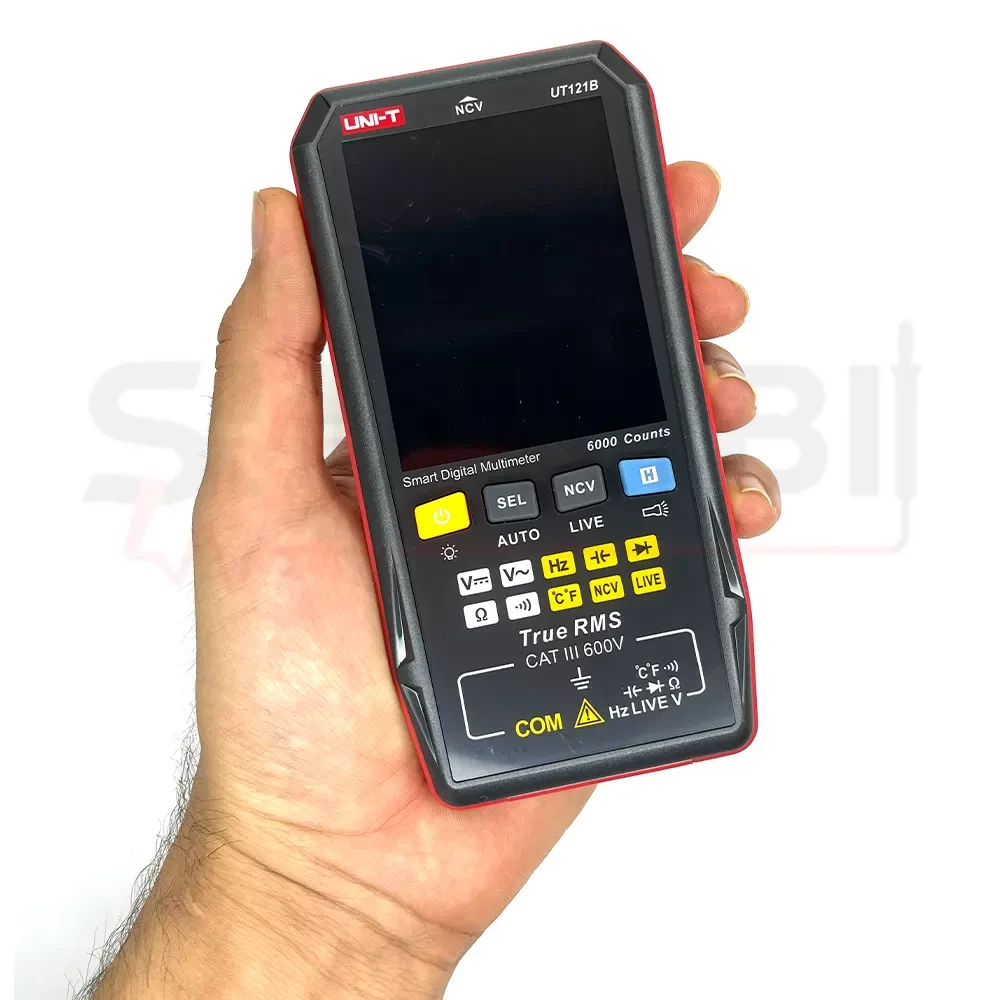

مولتی متر دیجیتال UNI-T UT121B یک ابزار اندازه گیری هوشمند، سبک و باریک برای بررسی پارامترهای مختلف الکتریکی است. این دستگاه امکان اندازه گیری ولتاژ AC و DC، مقاومت، ظرفیت خازن، فرکانس و دما را فراهم می کند و به دلیل بهره مندی از قابلیت اتورنج، انتخاب محدوده مناسب اندازه گیری را به صورت خودکار انجام می دهد. طراحی باریک با ضخامت تنها 17 میلی متر و وزن 142 گرم، حمل و استفاده از آن را در محیط های مختلف ساده کرده است.

یکی از ویژگی های کاربردی این مولتی متر، نمایشگر بزرگ با قابلیت نمایش هم زمان دو مقدار اندازه گیری است که مشاهده اطلاعات را برای کاربر آسان تر می کند. همچنین امکاناتی مانند NCV برای تشخیص ولتاژ بدون تماس، تست LIVE برای شناسایی سیم فاز، تست دیود و تست پیوستگی، امکان بررسی سریع تر مدارها و تجهیزات الکتریکی را فراهم می کنند. قابلیت اندازه گیری فرکانس تا 10 مگاهرتز، ظرفیت خازن تا 60 میلی فاراد و دما در بازه 40- تا 1000+ درجه سانتی گراد نیز دامنه کاربرد دستگاه را افزایش داده است.

مولتی متر UNI-T UT121B برای عیب یابی و بررسی مدارهای الکتریکی و الکترونیکی، کنترل تجهیزات خانگی، تعمیرات عمومی برق و انجام اندازه گیری های روزمره طراحی شده است. وجود هشدار ولتاژ بالا، نشانگر باتری ضعیف، خاموش شدن خودکار و قابلیت نگهداری داده ها نیز به استفاده ایمن تر و راحت تر از دستگاه کمک می کند.

به دلیل ترکیب قابلیت های اندازه گیری متنوع، طراحی سبک و عملکرد ساده، این مولتی متر برای کاربران خانگی، دانشجویان و علاقه مندان به الکترونیک و همچنین تکنسین هایی که به یک مولتی متر قابل حمل برای اندازه گیری های عمومی نیاز دارند، گزینه ای کاربردی محسوب می شود.

ویژگی ها و مزایای مولتی متر دیجیتال یونیتی مدل UNI-T UT121B:
اندازه گیری چندین پارامتر الکتریکی: امکان اندازه گیری ولتاژ AC و DC، مقاومت، ظرفیت خازن، فرکانس و دما، نیاز کاربر به استفاده از چند ابزار مختلف را کاهش می دهد.
قابلیت اتورنج برای اندازه گیری آسان تر: دستگاه به صورت خودکار محدوده مناسب اندازه گیری را انتخاب می کند و استفاده از مولتی متر را برای کاربران مبتدی و حرفه ای ساده تر می سازد.
نمایشگر بزرگ با قابلیت نمایش دو مقدار: صفحه نمایش دستگاه امکان مشاهده اطلاعات اندازه گیری را به صورت واضح فراهم می کند و نمایش دو پارامتر به صورت هم زمان، بررسی برخی اندازه گیری ها را سریع تر می سازد.
تشخیص ولتاژ بدون تماس NCV: با استفاده از قابلیت NCV می توان وجود ولتاژ AC را بدون تماس مستقیم با سیم بررسی کرد؛ این ویژگی برای بررسی اولیه مدار و افزایش ایمنی کاربر کاربرد دارد.
مجهز به تست LIVE: قابلیت LIVE به شناسایی سیم فاز کمک می کند و برای بررسی سریع سیم کشی و مدارهای برق کاربردی است.
محدوده اندازه گیری گسترده: اندازه گیری ولتاژ DC تا 1000 ولت، ولتاژ AC تا 750 ولت، مقاومت تا 60 مگااهم و ظرفیت خازن تا 60 میلی فاراد، دستگاه را برای طیف متنوعی از اندازه گیری ها مناسب می کند.
قابلیت اندازه گیری فرکانس و دما: اندازه گیری فرکانس تا 10 مگاهرتز و دما از 40- تا 1000+ درجه سانتی گراد، امکان استفاده از دستگاه را در بررسی مدارهای الکترونیکی و برخی کاربردهای فنی و حرارتی فراهم می کند.
طراحی بسیار باریک و سبک: ضخامت 17 میلی متر و وزن تنها 142 گرم، حمل مولتی متر را در کیف ابزار یا هنگام کار در محیط های مختلف آسان می کند.
امکانات کاربردی برای استفاده روزمره: قابلیت Data Hold، تست دیود، تست پیوستگی، هشدار ولتاژ بالا، نشانگر باتری ضعیف و خاموش شدن خودکار، کار با دستگاه را راحت تر و ایمن تر می کنند.

کاربردها و مناسب برای چه کسانی است؟

مولتی متر دیجیتال یونیتی مدل UNI-T UT121B به دلیل طراحی باریک، وزن کم و قابلیت های متنوع اندازه گیری، برای کاربرانی مناسب است که به یک مولتی متر قابل حمل برای بررسی های عمومی برق و الکترونیک نیاز دارند.

کاربردهای دستگاه

• بررسی و عیب یابی مدارهای الکتریکی و الکترونیکی؛ اندازه گیری ولتاژ، مقاومت، خازن و فرکانس برای شناسایی مشکلات مدار.

• تعمیر و نگهداری تجهیزات خانگی مانند آداپتورها، منابع تغذیه، سیم کشی و لوازم الکتریکی.

• تست قطعات الکترونیکی با استفاده از قابلیت های تست دیود، مقاومت و ظرفیت خازن.

• بررسی سیم کشی و مدارهای برق با استفاده از قابلیت های NCV و LIVE برای تشخیص اولیه وجود ولتاژ.

• اندازه گیری دما در بازه 40- تا 1000+ درجه سانتی گراد با استفاده از پراب مناسب.

• بررسی فرکانس سیگنال های الکتریکی تا 10 مگاهرتز در برخی مدارها و تجهیزات الکترونیکی.

• استفاده در پروژه های آموزشی و آزمایشگاهی برای آموزش مفاهیم اندازه گیری الکتریکی و کار با مدارها.

این مولتی متر برای چه کسانی مناسب است؟

• تکنسین های برق و الکترونیک برای اندازه گیری های روزمره و عیب یابی مدارها.

• تعمیرکاران تجهیزات الکتریکی و الکترونیکی که به یک مولتی متر سبک و قابل حمل نیاز دارند.

• دانشجویان و هنرجویان رشته برق و الکترونیک برای استفاده در پروژه ها و آزمایشگاه ها.

• علاقه مندان به الکترونیک و تعمیرات برای بررسی مدارها و قطعات مختلف.

• کاربران خانگی برای کنترل و بررسی اولیه تجهیزات و مدارهای الکتریکی.

• تکنسین های سیار که به دلیل وزن 142 گرم و طراحی باریک، نیاز به حمل آسان ابزار اندازه گیری دارند.

مقایسه مولتی متر دیجیتال UNI-T UT121B با مدل های مشابه:

مولتی متر UNI-T UT121B در مقایسه با مدل هایی مانند UNI-T UT136C+، بیشتر بر طراحی باریک، وزن کم و سهولت حمل تمرکز دارد. UT121B با بدنه ای به ضخامت 17 میلی متر و وزن 142 گرم، برای کاربرانی که به یک مولتی متر سبک و قابل حمل برای اندازه گیری های عمومی نیاز دارند، گزینه مناسب تری است. این مدل از قابلیت هایی مانند اتورنج، True RMS، نمایشگر دوگانه، NCV و LIVE بهره می برد و محدوده اندازه گیری آن شامل ولتاژ DC تا 1000 ولت، ولتاژ AC تا 750 ولت، مقاومت تا 60 مگااهم، ظرفیت خازن تا 60 میلی فاراد و فرکانس تا 10 مگاهرتز است.

در مقابل، UNI-T UT136C+ بدنه ای بزرگ تر و مقاوم تر دارد و علاوه بر اندازه گیری ولتاژ AC/DC تا 1000 ولت و جریان AC/DC تا 10 آمپر، قابلیت اندازه گیری دما، تست ترانزیستور و اندازه گیری مقاومت تا 40 مگااهم را ارائه می دهد. بنابراین اگر اولویت شما حمل آسان، طراحی فوق العاده باریک و اندازه گیری های عمومی است، UT121B انتخاب مناسب تری خواهد بود؛ اما برای کاربرانی که به اندازه گیری جریان AC/DC، دما و امکانات بیشتر در تعمیرات فنی نیاز دارند، UT136C+ گزینه کامل تری محسوب می شود.

راهنمای خرید/چه طور مدل مناسب را انتخاب کنیم:
 مولتی متر مناسب به نوع اندازه گیری و محیط کاری شما بستگی دارد. اگر به یک مولتی متر دیجیتال کوچک و سبک برای اندازه گیری های عمومی برق و الکترونیک نیاز دارید، UNI-T UT121B می تواند انتخاب مناسبی باشد. این مدل با قابلیت اندازه گیری ولتاژ AC و DC، مقاومت، ظرفیت خازن، فرکانس و دما، بسیاری از نیازهای روزمره کاربران فنی، تعمیرکاران و تکنسین ها را پوشش می دهد. طراحی باریک 17 میلی متری و وزن تنها 142 گرم نیز حمل آن را برای استفاده در محیط های مختلف آسان می کند.

یکی از مهم ترین نکات در انتخاب مولتی متر، روش انتخاب رنج اندازه گیری است. UNI-T UT121B به قابلیت Auto Range مجهز است و می تواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند؛ بنابراین برای کاربرانی که به دنبال استفاده ساده تر و سریع تر هستند، گزینه کاربردی تری نسبت به مولتی مترهای رنج دستی محسوب می شود. نمایشگر 6099 شمارش نیز امکان نمایش مقادیر اندازه گیری شده را با وضوح مناسب فراهم می کند.

اگر ایمنی در اندازه گیری برای شما اهمیت دارد، قابلیت هایی مانند NCV برای تشخیص ولتاژ بدون تماس، تست LIVE برای شناسایی سیم فاز و هشدار ولتاژ بالا، از امکانات مهم این مدل هستند. این ویژگی ها در بررسی سیم کشی، مدارهای برق و تجهیزات الکتریکی به کاربر کمک می کنند تا پیش از تماس مستقیم با مدار، بررسی اولیه ای از وضعیت ولتاژ داشته باشد؛ البته رعایت کامل اصول ایمنی و استفاده صحیح از پراب ها همچنان ضروری است.

برای کاربرانی که علاوه بر اندازه گیری های پایه، با قطعات الکترونیکی و مدارها سروکار دارند، محدوده اندازه گیری مقاومت تا 60 مگااهم، ظرفیت خازن تا 60 میلی فاراد و فرکانس تا 10 مگاهرتز، امکانات مناسبی در اختیار قرار می دهد. همچنین محدوده اندازه گیری دما از 40- تا 1000+ درجه سانتی گراد، امکان استفاده از دستگاه را در برخی کاربردهای تعمیراتی و فنی مرتبط با دما فراهم می کند.

در مقابل، اگر هدف شما اندازه گیری جریان های بالا، کار مداوم در محیط های صنعتی سنگین، اندازه گیری جریان با فک کلمپی یا انجام تحلیل های تخصصی تر است، بهتر است مولتی متری با قابلیت ها و ساختار متناسب با این نوع کار انتخاب کنید. اما برای اندازه گیری های عمومی برق و الکترونیک، تعمیرات، آموزش، استفاده خانگی و کارهای فنی روزمره، UNI-T UT121B با ترکیب ابعاد کوچک، وزن کم، قابلیت Auto Range و امکانات اندازه گیری متنوع، انتخابی کاربردی و قابل اتکا است.

آموزش استفاده از مولتی متر دیجیتال UNI-T UT121B:
۱. آماده سازی و روشن کردن دستگاه

ابتدا باتری دستگاه را بررسی کرده و مولتی متر را با استفاده از کلید مربوطه روشن کنید. پس از روشن شدن، حالت اندازه گیری موردنظر را انتخاب کنید. قابلیت Auto Range در این مدل به صورت خودکار محدوده مناسب را انتخاب می کند و برای اندازه گیری های معمول، نیاز به تنظیم دستی رنج را کاهش می دهد.

۲. اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، ابتدا نوع ولتاژ موردنظر را مشخص کنید. در مدارهای برق شهری و تجهیزات AC از حالت ولتاژ متناوب و در باتری ها و مدارهای DC از حالت ولتاژ مستقیم استفاده کنید. پراب ها باید به صورت موازی با منبع یا مدار مورد آزمایش قرار بگیرند و مقدار ولتاژ از روی نمایشگر خوانده شود.

۳. اندازه گیری مقاومت قطعات و مدارها

برای اندازه گیری مقاومت، ابتدا مدار یا قطعه موردنظر را کاملاً از منبع تغذیه جدا کنید. سپس حالت اندازه گیری مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه یا بخش موردنظر از مدار متصل کنید. مقدار مقاومت اندازه گیری شده روی نمایشگر دستگاه نمایش داده می شود.

۴. اندازه گیری ظرفیت خازن

پیش از تست خازن، حتماً خازن را از مدار جدا کرده و در صورت داشتن بار الکتریکی، آن را تخلیه کنید. سپس حالت اندازه گیری ظرفیت خازن را انتخاب کرده و پراب ها را به پایه های خازن متصل کنید. مولتی متر UNI-T UT121B می تواند ظرفیت خازن را در محدوده گسترده ای تا 60 میلی فاراد اندازه گیری کند.

۵. اندازه گیری فرکانس سیگنال

برای اندازه گیری فرکانس، حالت Frequency را انتخاب کرده و پراب ها را به نقاط مناسب مدار یا سیگنال موردنظر متصل کنید. این دستگاه قابلیت اندازه گیری فرکانس را از 10 هرتز تا 10 مگاهرتز دارد و می تواند برای بررسی سیگنال ها و مدارهای الکترونیکی مورد استفاده قرار گیرد.

۶. اندازه گیری دما با پراب مناسب

برای اندازه گیری دما، پراب یا سنسور دمای سازگار را به مولتی متر متصل کرده و حالت Temperature را انتخاب کنید. سپس نوک سنسور را در محل موردنظر قرار دهید تا دمای اندازه گیری شده روی نمایشگر نشان داده شود. محدوده اندازه گیری دمای این مدل از 40- تا 1000+ درجه سانتی گراد است.

۷. استفاده از قابلیت NCV برای تشخیص ولتاژ

قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC را بدون تماس مستقیم پراب با سیم فراهم می کند. برای این کار، حالت NCV را فعال کرده و قسمت مربوط به تشخیص ولتاژ را به سیم یا محل موردنظر نزدیک کنید. در صورت تشخیص میدان الکتریکی، دستگاه هشدار مربوطه را نمایش می دهد.

۸. استفاده از قابلیت LIVE برای تشخیص سیم فاز

قابلیت LIVE برای بررسی و تشخیص سیم دارای ولتاژ در شرایط مناسب کاربرد دارد. پس از انتخاب حالت LIVE، پراب را طبق دستورالعمل دستگاه به نقطه موردنظر نزدیک یا متصل کنید. این قابلیت برای بررسی اولیه سیم کشی کاربردی است؛ با این حال، نباید جایگزین رعایت کامل اصول ایمنی برق شود.

۹. ثابت کردن مقدار اندازه گیری شده با Data Hold

در صورتی که مشاهده مقدار روی نمایشگر دشوار باشد، می توانید از قابلیت Data Hold استفاده کنید. با فعال کردن این عملکرد، مقدار اندازه گیری شده روی صفحه ثابت می ماند و کاربر می تواند بدون نیاز به حفظ مقدار، آن را بررسی یا یادداشت کند.

۱۰. پایان کار و نگهداری از دستگاه

پس از اتمام اندازه گیری، پراب ها را از مدار جدا کرده و دستگاه را خاموش کنید. در صورت عدم استفاده طولانی مدت، بهتر است وضعیت باتری را بررسی کنید. همچنین از قرار دادن مولتی متر در محیط های بسیار مرطوب، ضربه شدید و شرایط خارج از محدوده کاری دستگاه خودداری کنید.

نکته ایمنی: پیش از شروع هر اندازه گیری، حالت انتخاب شده و اتصال صحیح پراب ها را بررسی کنید. هنگام کار با ولتاژهای بالا، از تماس مستقیم با قسمت های هادی مدار خودداری کرده و از مولتی متر تنها در محدوده های مجاز اعلام شده استفاده کنید.

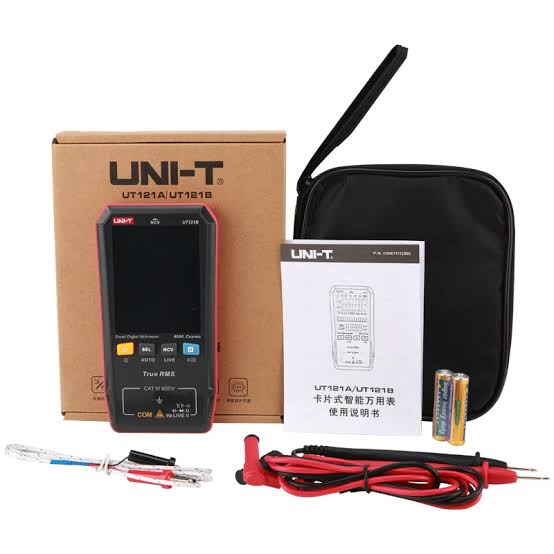

اقلام همراه مولتی متر دیجیتال UNI-T UT121B:

1. مولتی متر دیجیتال UNI-T UT121B

2. یک جفت پراب تست

3. باتری 1.5 ولتی

4. دفترچه راهنما

سوالات متداول درباره مولتی متر دیجیتال UNI-T UT121B:

۱. مولتی متر UNI-T UT121B چه پارامترهایی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری ولتاژ AC و DC، مقاومت، ظرفیت خازن، فرکانس و دما را دارد و از قابلیت هایی مانند تست دیود، تست پیوستگی، NCV و LIVE نیز پشتیبانی می کند.

۲. حداکثر ولتاژ قابل اندازه گیری با مولتی متر UT121B چقدر است؟

این مولتی متر قابلیت اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را دارد.

۳. آیا UNI-T UT121B قابلیت تشخیص ولتاژ بدون تماس دارد؟

بله، این مدل به قابلیت NCV مجهز است و می تواند برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با سیم مورد استفاده قرار گیرد.

۴. محدوده اندازه گیری دما و فرکانس این مولتی متر چقدر است؟

مولتی متر UNI-T UT121B می تواند دما را در محدوده 40- تا 1000+ درجه سانتی گراد و فرکانس را از 10 هرتز تا 10 مگاهرتز اندازه گیری کند.

۵. آیا مولتی متر UNI-T UT121B برای کاربران مبتدی مناسب است؟

بله، قابلیت Auto Range باعث می شود دستگاه محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند. به همین دلیل، این مدل برای کاربران خانگی، دانشجویان، هنرجویان و افرادی که به یک مولتی متر چندمنظوره و ساده برای استفاده روزمره نیاز دارند، گزینه مناسبی است.
