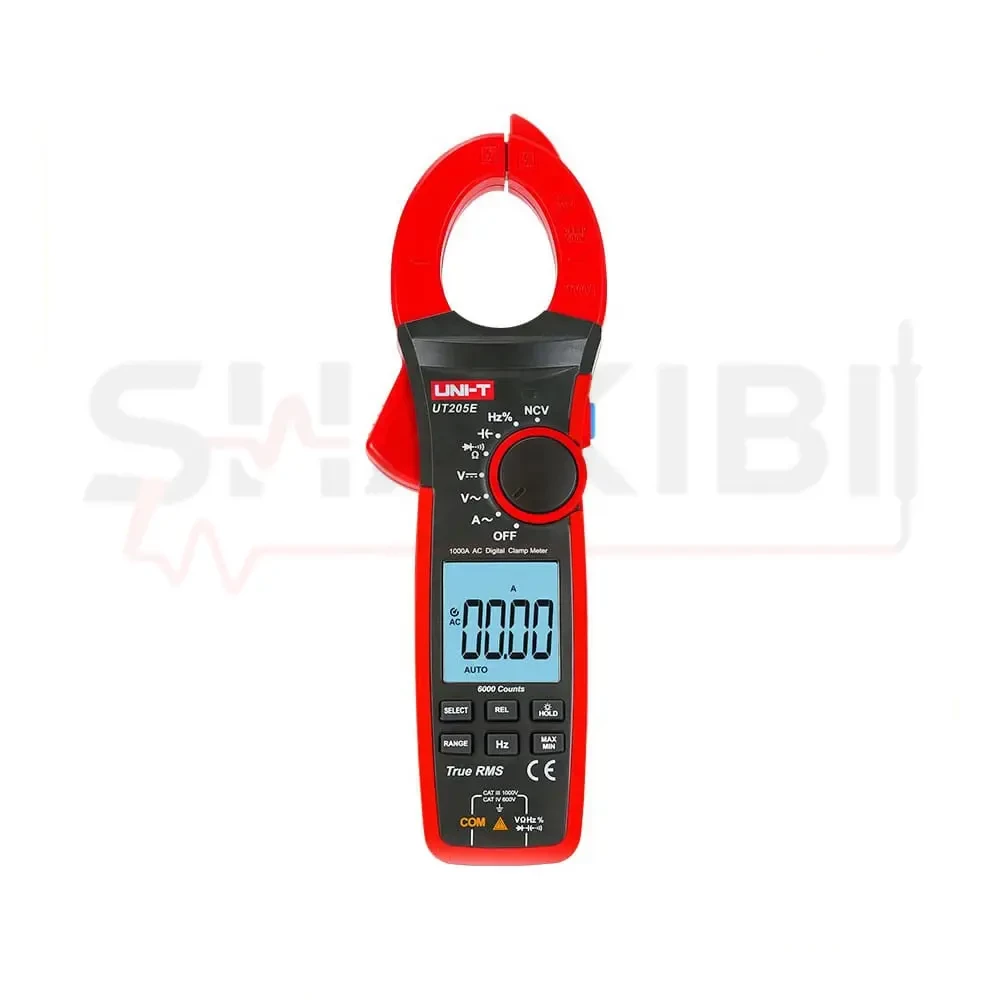

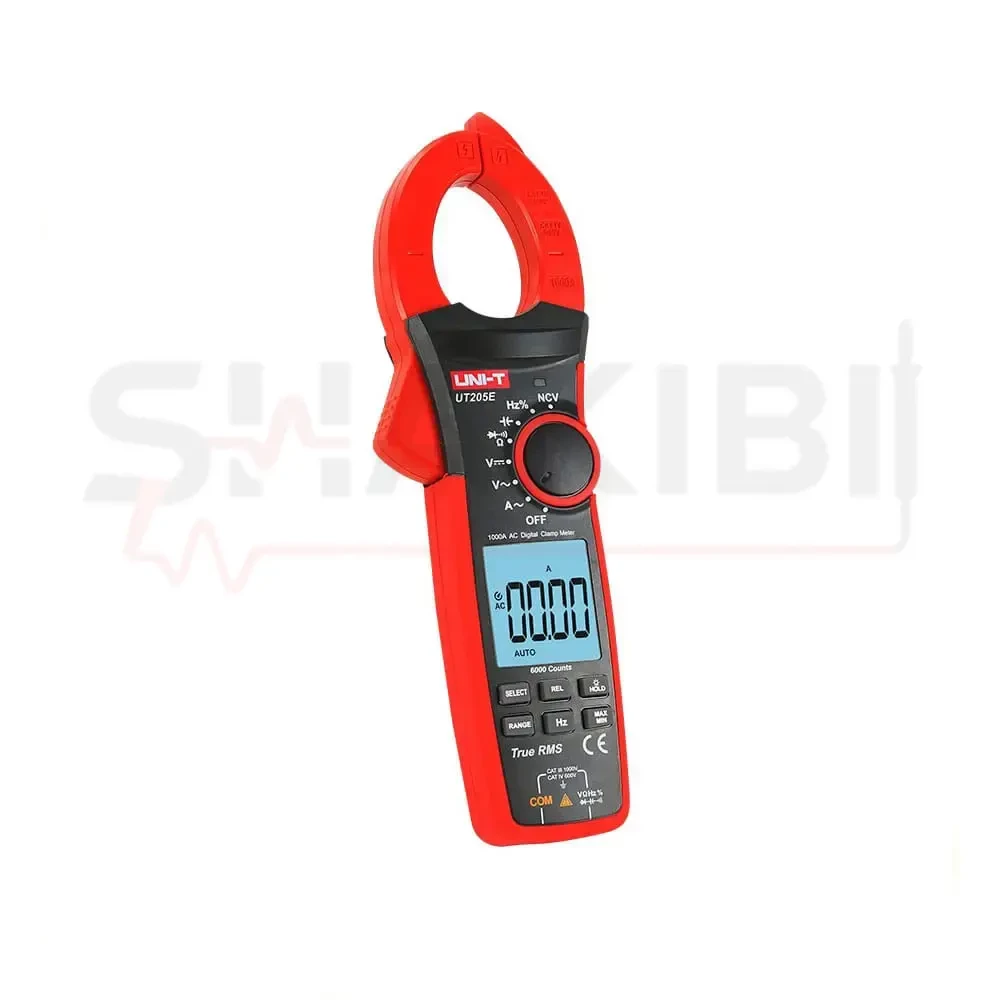

مولتی متر کلمپی UNI-T UT205E با برند اصلی یونیتی (یکسال گارانتی تعویض تضمینی)

معرفی مولتی متر کلمپی UNI-T UT205E:

1. مولتی متر کلمپی UNI-T UT205E یک کلمپ متر دیجیتال حرفه ای با قابلیت True RMS است که برای اندازه گیری جریان، ولتاژ و سایر پارامترهای الکتریکی در تعمیرات، نگهداری تجهیزات و سیستم های برق و اتوماسیون طراحی شده است. مهم ترین مزیت این دستگاه، امکان اندازه گیری جریان AC تا 1000 آمپر از طریق فک کلمپی است؛ به این معنی که برای اندازه گیری جریان یک هادی، در بسیاری از موارد نیازی به باز کردن مدار یا قطع سیم وجود ندارد. فک 42 میلی متری دستگاه امکان قرارگیری روی طیف مناسبی از کابل ها و هادی های برق را فراهم می کند و همین موضوع استفاده از UT205E را در محیط های صنعتی و تاسیسات الکتریکی ساده تر می سازد.

2. این مدل علاوه بر جریان AC، امکان اندازه گیری ولتاژ AC و DC تا 1000 ولت را نیز دارد و می تواند برای بررسی ولتاژ مدارهای الکتریکی مورد استفاده قرار گیرد. UT205E همچنین قابلیت اندازه گیری مقاومت تا 60MΩ و ظرفیت خازن تا 60mF را ارائه می دهد و به امکاناتی مانند تست پیوستگی و دیود نیز مجهز است. نمایشگر 6000 شمارش اطلاعات اندازه گیری را با وضوح مناسبی نمایش می دهد و فناوری True RMS باعث می شود اندازه گیری سیگنال های AC در کاربردهایی که شکل موج کاملاً سینوسی نیست، قابل اتکاتر باشد.

3. یکی دیگر از قابلیت های کاربردی UNI-T UT205E، سیستم NCV یا تشخیص ولتاژ بدون تماس است که با هشدار صوتی و تصویری چندمرحله ای، وجود میدان الکتریکی را در نزدیکی هادی تشخیص می دهد. البته NCV باید به عنوان یک قابلیت تشخیص اولیه در نظر گرفته شود و برای تایید قطعی بی برقی یا اندازه گیری دقیق ولتاژ، استفاده از روش اندازه گیری مستقیم ضروری است. قابلیت هایی مانند Data Hold، MAX/MIN، Relative Mode، نور پس زمینه خودکار و چراغ قوه نیز کار با دستگاه را در شرایط مختلف آسان تر می کنند.

4. از نظر ایمنی، UT205E در رده CAT III 1000V / CAT IV 600V قرار می گیرد و برای استفاده در محیط های الکتریکی مختلف طراحی شده است. بدنه دستگاه با ابعاد 272×81×43.5 میلی متر و وزن حدود 465 گرم طراحی شده و انرژی موردنیاز آن از طریق سه باتری AAA تامین می شود. در مجموع، UNI-T UT205E برای کاربرانی که به یک کلمپ متر با قابلیت اندازه گیری جریان AC بالا، اندازه گیری ولتاژ AC/DC، True RMS، NCV و مجموعه ای از قابلیت های کاربردی در یک دستگاه نیاز دارند، گزینه ای مناسب برای استفاده در تعمیرات، نگهداری و عیب یابی سیستم های الکتریکی محسوب می شود.

5. نکته مهم: UT205E قابلیت اندازه گیری جریان DC و همچنین اندازه گیری دما ندارد؛ بنابراین اگر پروژه شما به اندازه گیری جریان DC یا دما نیاز دارد، باید مدل دیگری از سری کلمپ مترهای UNI-T را انتخاب کنید.

ویژگی ها و مزایای مولتی متر کلمپی UNI-T UT205E:

• اندازه گیری جریان AC تا 1000 آمپر

مهم ترین قابلیت UNI-T UT205E، امکان اندازه گیری جریان متناوب تا 1000A از طریق فک کلمپی است. این روش اندازه گیری باعث می شود برای بررسی جریان یک هادی، در بسیاری از کاربردها نیازی به قطع مدار یا باز کردن مسیر سیم نباشد و فرآیند عیب یابی و تعمیرات سریع تر انجام شود.

• فناوری True RMS

UT205E به فناوری True RMS مجهز است و امکان اندازه گیری دقیق تر سیگنال های AC را در مقایسه با مولتی مترهای میانگین خوان فراهم می کند. این قابلیت برای اندازه گیری در سیستم هایی که شکل موج AC کاملاً سینوسی نیست، اهمیت بیشتری دارد.

• اندازه گیری ولتاژ AC و DC تا 1000 ولت

این دستگاه امکان اندازه گیری ولتاژ متناوب و مستقیم تا 1000V را فراهم می کند و می تواند برای بررسی و عیب یابی مدارهای الکتریکی مختلف مورد استفاده قرار گیرد. وجود هر دو حالت AC و DC باعث می شود دستگاه کاربرد گسترده تری در تعمیرات و نگهداری تجهیزات داشته باشد.

• دهانه فک 42 میلی متری

فک کلمپی 42mm امکان قرارگیری دستگاه روی کابل ها و هادی هایی با اندازه مناسب را فراهم می کند. این ویژگی در اندازه گیری جریان مدارهایی که دسترسی به سیم ها محدود است، کاربردی است و باعث می شود کاربر بتواند بدون جدا کردن هادی از مدار، جریان AC را بررسی کند.

• نمایشگر 6000 شمارش

نمایشگر 6000 Count اطلاعات اندازه گیری را با تفکیک مناسبی نمایش می دهد و در هنگام مشاهده تغییرات مقدار اندازه گیری شده، خوانایی خوبی در اختیار کاربر قرار می دهد.

• اندازه گیری مقاومت و ظرفیت خازن

UT205E علاوه بر اندازه گیری جریان و ولتاژ، قابلیت اندازه گیری مقاومت تا 60MΩ و ظرفیت خازن تا 60mF را نیز دارد. بنابراین می توان از آن برای بررسی بخش های مختلف مدار و تست برخی قطعات الکترونیکی نیز استفاده کرد.

• سیستم تشخیص ولتاژ بدون تماس NCV

قابلیت NCV امکان تشخیص وجود میدان الکتریکی بدون تماس مستقیم پراب با هادی را فراهم می کند. UT205E برای این قابلیت از هشدار صوتی و تصویری چندمرحله ای استفاده می کند که می تواند در بررسی اولیه سیم ها و تجهیزات برق کاربردی باشد. با این حال، NCV جایگزین اندازه گیری مستقیم ولتاژ برای تایید قطعی وضعیت مدار نیست.

• قابلیت های Data Hold، MAX/MIN و Relative

قابلیت Data Hold امکان ثابت نگه داشتن مقدار نمایش داده شده روی صفحه را فراهم می کند. همچنین با استفاده از MAX/MIN می توان مقادیر بیشینه و کمینه اندازه گیری را بررسی کرد و Relative Mode نیز برای مقایسه و مشاهده تغییرات نسبت به یک مقدار مرجع کاربرد دارد.

• چراغ قوه و نور پس زمینه خودکار

وجود چراغ قوه داخلی برای روشن کردن محدوده کار در محیط های کم نور مفید است. نور پس زمینه خودکار نمایشگر نیز خواندن مقادیر را در شرایط نوری نامناسب آسان تر می کند و باعث می شود استفاده از دستگاه در تابلوها و فضاهای محدود راحت تر باشد.

• ایمنی مناسب برای محیط های الکتریکی

UNI-T UT205E با رده ایمنی CAT III 1000V / CAT IV 600V طراحی شده است و برای استفاده در طیف متنوعی از محیط های الکتریکی مناسب است. رعایت رده ایمنی، محدوده اندازه گیری و دستورالعمل های سازنده هنگام کار با مدارهای برق ضروری است.

کاربردها و مناسب برای چه کسانی است؟

مولتی متر کلمپی UNI-T UT205E برای اندازه گیری و بررسی پارامترهای الکتریکی در محیط های مختلف طراحی شده است و به خصوص زمانی کاربرد بیشتری دارد که اندازه گیری جریان AC بدون قطع مدار موردنیاز باشد. فک 42 میلی متری دستگاه امکان قرارگیری روی هادی های مناسب را فراهم می کند و کاربر می تواند جریان متناوب را تا 1000 آمپر اندازه گیری کند. علاوه بر جریان، قابلیت اندازه گیری ولتاژ AC و DC، مقاومت و ظرفیت خازن نیز باعث می شود UT205E بتواند به عنوان یک ابزار چندمنظوره برای عیب یابی و بررسی مدارهای الکتریکی مورد استفاده قرار گیرد.

کاربردهای اصلی:

• اندازه گیری جریان تجهیزات و مدارهای AC

برای بررسی جریان مصرفی موتورها، تابلوهای برق، تجهیزات صنعتی، مدارهای توزیع و سایر مصرف کننده های AC بدون نیاز به باز کردن مدار.

• عیب یابی و تعمیر تجهیزات الکتریکی

برای تکنسین های تعمیر و نگهداری که نیاز دارند ولتاژ، جریان، مقاومت و برخی پارامترهای الکتریکی مدار را بررسی و وضعیت عملکرد تجهیزات را ارزیابی کنند.

• بررسی تابلوهای برق و تاسیسات الکتریکی

برای کنترل جریان مصرفی مدارها و بررسی ولتاژ در تابلوها و تجهیزات الکتریکی. قابلیت NCV نیز می تواند برای تشخیص اولیه وجود میدان الکتریکی در اطراف هادی ها مورد استفاده قرار گیرد.

• تعمیر و نگهداری موتورهای الکتریکی و تجهیزات صنعتی

اندازه گیری جریان AC موتور و بررسی ولتاژ تغذیه می تواند در فرآیند عیب یابی و سرویس تجهیزات مورد استفاده قرار گیرد؛ به خصوص زمانی که اندازه گیری جریان بدون قطع مدار اهمیت دارد.

• بررسی مدارهای الکترونیکی و قطعات

قابلیت اندازه گیری مقاومت و ظرفیت خازن، تست دیود و پیوستگی، امکان بررسی برخی قطعات و مسیرهای مدار را در اختیار کاربر قرار می دهد.

• کنترل و نگهداری تجهیزات تاسیساتی

برای تکنسین های برق و نگهداری ساختمان که نیاز به بررسی جریان و ولتاژ تجهیزات برقی و مدارهای AC دارند، UT205E می تواند یک ابزار قابل استفاده برای اندازه گیری های روزمره باشد.

این دستگاه برای چه کسانی مناسب است؟

• تکنسین های برق و برق کاران صنعتی

برای افرادی که به صورت روزمره با تابلوهای برق، مدارهای AC و تجهیزات الکتریکی سروکار دارند و به اندازه گیری جریان بدون قطع مدار نیاز دارند.

• تکنسین های تعمیر و نگهداری

برای واحدهای تعمیرات و نگهداری کارخانه ها و مجموعه های صنعتی که نیاز به بررسی دوره ای جریان، ولتاژ و وضعیت مدارهای الکتریکی دارند.

• تکنسین های تاسیسات

برای بررسی تجهیزات برقی و مدارهای AC در ساختمان ها، کارگاه ها و مجموعه های تاسیساتی.

• تعمیرکاران تجهیزات الکتریکی

برای تعمیر و عیب یابی تجهیزات مختلف که علاوه بر جریان و ولتاژ، به تست مقاومت، خازن، دیود و پیوستگی نیز نیاز دارند.

• مهندسان و تکنسین های اتوماسیون و برق صنعتی

برای انجام اندازه گیری های میدانی و بررسی وضعیت الکتریکی تجهیزات در فرآیند نصب، راه اندازی و نگهداری سیستم ها.

• چه زمانی UT205E انتخاب مناسبی نیست؟

اگر پروژه شما به اندازه گیری جریان DC نیاز دارد، UT205E انتخاب مناسبی نیست؛ زیرا این مدل برای اندازه گیری جریان DC طراحی نشده است. همچنین این مدل قابلیت اندازه گیری دما ندارد. بنابراین در صورتی که اندازه گیری جریان DC، دما یا امکانات تخصصی تری مانند اندازه گیری جریان هجومی برای شما ضروری است، بهتر است پیش از خرید مدل های دیگر کلمپ متر UNI-T را نیز بررسی کنید.

مقایسه مولتی متر کلمپی UNI-T UT205E با مدل های مشابه:

• مقایسه با UNI-T UT206B

UT206B از نظر بسیاری از قابلیت های پایه به UT205E نزدیک است و هر دو امکان اندازه گیری جریان AC تا 1000 آمپر، ولتاژ AC و DC تا 1000 ولت، مقاومت تا 60MΩ و ظرفیت خازن تا 60mF را ارائه می کنند. هر دو مدل دارای نمایشگر 6000 شمارش و دهانه فک 42 میلی متری هستند. تفاوت اصلی در امکانات تخصصی تر UT206B است؛ این مدل به قابلیت هایی مانند اندازه گیری جریان هجومی، فیلتر پایین گذر LPF، حالت LoZ، میله آنالوگ 31 بخشی و اندازه گیری دما مجهز شده است، در حالی که UT205E این امکانات را ندارد. بنابراین اگر اندازه گیری های عمومی جریان و ولتاژ برای شما کافی است، UT205E انتخاب ساده تر و کاربردی تری است؛ اما برای تعمیرات تخصصی تر، UT206B امکانات بیشتری در اختیار کاربر قرار می دهد.

• مقایسه با UNI-T UT207B

UT207B برای کاربرانی طراحی شده که علاوه بر جریان AC، به اندازه گیری جریان DC نیز نیاز دارند. این مدل مانند UT205E جریان AC تا 1000 آمپر و ولتاژ AC/DC تا 1000 ولت را اندازه گیری می کند، اما قابلیت اندازه گیری جریان DC تا 1000 آمپر، اندازه گیری جریان هجومی و Zero Mode را نیز ارائه می دهد. همچنین پاسخ فرکانسی اندازه گیری جریان AC در UT207B گسترده تر است و از 40Hz تا 400Hz اعلام شده، در حالی که UT205E برای جریان AC محدوده 50Hz تا 60Hz دارد. بنابراین اگر پروژه شما فقط به جریان AC نیاز دارد، UT205E می تواند انتخاب مناسبی باشد؛ اما برای اندازه گیری جریان DC، UT207B گزینه کامل تری است.

• مقایسه با UNI-T UT208B

UT208B یکی از کامل ترین مدل های این خانواده است و در کنار اندازه گیری جریان AC و DC تا 1000 آمپر، قابلیت هایی مانند اندازه گیری جریان هجومی، LPF، LoZ، Zero Mode، اندازه گیری دما و پشتیبانی از پراب جریان انعطاف پذیر را ارائه می دهد. پراب انعطاف پذیر در این مدل امکان افزایش محدوده اندازه گیری جریان AC تا 3000 آمپر را فراهم می کند. در مقابل، UT205E بیشتر برای اندازه گیری های عمومی و متداول طراحی شده و فاقد اندازه گیری جریان DC، دما و پراب انعطاف پذیر است. بنابراین UT208B برای کاربردهای تخصصی تر و UT205E برای کاربری های عمومی تر انتخاب منطقی تری است.

• مقایسه با UNI-T UT205B

UT205B نیز یک کلمپ متر 1000 آمپر AC است، اما از نظر طراحی و مشخصات با UT205E تفاوت هایی دارد. UT205B دارای دهانه فک بزرگ تر با ظرفیت بازشدن تا 60 میلی متر، نمایشگر 4099 شمارش و رده ایمنی CAT II 1000V / CAT III 600V است. در مقابل، UT205E نمایشگر 6000 شمارش، دهانه فک 42 میلی متر و رده ایمنی بالاتر CAT III 1000V / CAT IV 600V را ارائه می دهد. UT205B در برخی مشخصات مانند اندازه فک برای کابل های بزرگ تر مزیت دارد، اما UT205E از نظر رده ایمنی و وضوح نمایشگر انتخاب مدرن تر و مناسب تری برای بسیاری از کاربردهای حرفه ای است.

• جمع بندی انتخاب

اگر به یک کلمپ متر 1000 آمپر AC با True RMS، نمایشگر 6000 شمارش، فک 42 میلی متری، NCV و اندازه گیری ولتاژ AC/DC تا 1000 ولت نیاز دارید و امکانات تخصصی مانند جریان DC، دما یا جریان هجومی برایتان ضروری نیست، UNI-T UT205E انتخاب مناسبی است. اگر اندازه گیری جریان DC اهمیت دارد، UT207B یا UT208B گزینه های مناسب تری هستند. اگر به اندازه گیری دما، LPF، LoZ یا جریان هجومی نیاز دارید، UT206B یا UT208B ارزش بررسی بیشتری دارند. همچنین اگر اندازه فک بزرگ تر برای شما اولویت دارد، UT205B می تواند گزینه متفاوتی باشد.

راهنمای خرید مولتی متر کلمپی UNI-T UT205E / چگونه مدل مناسب را انتخاب کنیم؟

• نوع جریان مورد اندازه گیری را مشخص کنید

اولین و مهم ترین معیار در انتخاب کلمپ متر، مشخص کردن AC یا DC بودن جریان مورد اندازه گیری است. UNI-T UT205E قابلیت اندازه گیری جریان AC تا 1000 آمپر را دارد، اما برای اندازه گیری جریان DC طراحی نشده است. بنابراین اگر کاربرد شما شامل اندازه گیری جریان موتورهای AC، تجهیزات برق شهری، تابلوهای برق و مصرف کننده های متناوب است، UT205E می تواند گزینه مناسبی باشد؛ اما برای سیستم هایی که اندازه گیری جریان DC در آن ها ضروری است، باید مدل دیگری مانند UT207B یا UT208B را بررسی کنید.

• حداکثر جریان مورد نیاز را بررسی کنید

پس از مشخص کردن نوع جریان، باید ببینید بیشترین جریان مورد انتظار در پروژه چقدر است. UT205E امکان اندازه گیری جریان AC تا 1000A را فراهم می کند و بنابراین برای بسیاری از مدارها و تجهیزات صنعتی و تاسیساتی که جریان بالایی دارند، محدوده مناسبی ارائه می دهد. بهتر است حداکثر جریان واقعی مدار را با محدوده اندازه گیری دستگاه تطبیق دهید و از انتخاب کلمپ متری با ظرفیت کمتر از نیاز سیستم خودداری کنید.

• به اندازه کابل و دهانه فک توجه کنید

ظرفیت جریان تنها معیار انتخاب کلمپ متر نیست؛ اندازه فک نیز اهمیت زیادی دارد. UT205E دارای دهانه فک 42 میلی متر است. پیش از خرید باید قطر یا ابعاد کابل ها و هادی هایی که قرار است اندازه گیری شوند را بررسی کنید تا هادی به راحتی داخل فک قرار بگیرد و امکان بستن کامل فک وجود داشته باشد.

• مشخص کنید اندازه گیری True RMS برای شما ضروری است یا خیر

اگر قرار است جریان و ولتاژ تجهیزات الکترونیکی، منابع تغذیه، درایوها یا بارهایی با شکل موج غیرسینوسی را بررسی کنید، True RMS می تواند اهمیت بیشتری پیدا کند. UT205E از True RMS پشتیبانی می کند و برای کاربرانی که به اندازه گیری قابل اعتمادتر سیگنال های AC نیاز دارند، نسبت به کلمپ مترهای ساده تر انتخاب مناسب تری است.

• ولتاژ مورد نیاز را با محدوده دستگاه تطبیق دهید

UT205E قابلیت اندازه گیری ولتاژ AC و DC تا 1000 ولت را دارد. بنابراین پیش از خرید باید مشخص کنید دستگاه قرار است در چه سطح ولتاژی استفاده شود و رده ایمنی آن با محیط کاری مطابقت داشته باشد. این مدل دارای رده ایمنی CAT III 1000V / CAT IV 600V است؛ با این حال رعایت محدودیت های ایمنی و دستورالعمل های سازنده هنگام اندازه گیری ضروری است.

• اگر جریان هجومی نیاز دارید، مدل دیگری انتخاب کنید

در بعضی کاربردها، به خصوص هنگام راه اندازی موتور، کمپرسور و تجهیزات دارای بار القایی، جریان اولیه برای مدت کوتاهی بسیار بیشتر از جریان عادی می شود. اگر ثبت این جریان هجومی برای شما اهمیت دارد، UT205E انتخاب مناسبی نیست؛ مدل های UT206B، UT207B و UT208B در سری UT200 دارای قابلیت Inrush Current هستند.

• نیاز به اندازه گیری دما را بررسی کنید

UT205E قابلیت اندازه گیری دما ندارد. اگر علاوه بر اندازه گیری جریان و ولتاژ، به اندازه گیری دمای تجهیزات، موتور یا قطعات نیاز دارید، بهتر است مدل هایی مانند UT206B یا UT208B را بررسی کنید که در مشخصات رسمی سری UT200 دارای عملکرد اندازه گیری دما هستند.

• به قابلیت های تخصصی مانند LPF و LoZ توجه کنید

اگر کلمپ متر قرار است برای عیب یابی تخصصی درایوها، اینورترها یا مدارهایی استفاده شود که احتمال وجود ولتاژهای کاذب وجود دارد، قابلیت هایی مانند LPF و LoZ می توانند اهمیت داشته باشند. UT205E فاقد این دو قابلیت است، در حالی که UT206B، UT207B و UT208B به LPF و LoZ مجهز هستند. بنابراین برای تعمیرات تخصصی تر، این مدل ها می توانند انتخاب کامل تری باشند.

• تعداد شمارش و خوانایی نمایشگر را در نظر بگیرید

UT205E دارای نمایشگر 6000 Count است. اگر تغییرات مقدار اندازه گیری برای شما اهمیت دارد و می خواهید مقادیر با تفکیک مناسب روی نمایشگر دیده شوند، این ویژگی می تواند در انتخاب دستگاه مؤثر باشد. همچنین وجود نور پس زمینه خودکار برای کار در محیط های کم نور کاربردی است.

قابلیت NCV برای شما چقدر اهمیت دارد؟

اگر در کار روزمره نیاز دارید قبل از تماس مستقیم با هادی، وجود میدان الکتریکی را بررسی کنید، قابلیت NCV می تواند مفید باشد. UT205E به NCV چندمرحله ای همراه با هشدار صوتی و تصویری مجهز است. با این حال، NCV باید برای تشخیص اولیه استفاده شود و برای تایید قطعی وضعیت مدار، اندازه گیری مستقیم ولتاژ ضروری است.

• در نهایت مشخص کنید کلمپ متر ساده می خواهید یا مدل تخصصی تر

اگر نیاز اصلی شما اندازه گیری جریان AC تا 1000A، ولتاژ AC/DC تا 1000V، مقاومت، خازن و اندازه گیری های عمومی الکتریکی است و قابلیت هایی مانند جریان DC، جریان هجومی، دما، LPF و LoZ برایتان ضروری نیست، UT205E انتخاب مناسبی است. اما اگر پروژه شما نیازهای تخصصی تری دارد، بهتر است قبل از خرید مدل های دیگر سری UT200 را نیز بررسی کنید.

• جمع بندی انتخاب

برای خرید UNI-T UT205E ابتدا نوع جریان را مشخص کنید؛ اگر 1000 آمپر AC برای پروژه کافی است و اندازه گیری جریان DC نیاز ندارید، این مدل می تواند انتخاب مناسبی باشد. سپس اندازه کابل و دهانه فک 42 میلی متری، محدوده ولتاژ، رده ایمنی و قابلیت True RMS را بررسی کنید. اگر به جریان DC، جریان هجومی، دما، LPF یا LoZ نیاز دارید، بهتر است به سراغ مدل های بالاتر سری UT200 بروید. به این ترتیب به جای انتخاب صرفاً بر اساس تعداد قابلیت ها، مدلی را انتخاب می کنید که دقیقاً با نیاز واقعی پروژه شما مطابقت داشته باشد.

آموزش استفاده از مولتی متر کلمپی UNI-T UT205E:

استفاده صحیح از مولتی متر کلمپی UNI-T UT205E به انتخاب صحیح حالت اندازه گیری، اتصال درست پراب ها و رعایت محدوده های ایمنی دستگاه بستگی دارد. این مدل علاوه بر اندازه گیری جریان AC با فک کلمپی، برای اندازه گیری ولتاژ AC/DC، مقاومت، ظرفیت خازن، تست دیود و پیوستگی نیز قابل استفاده است. پیش از شروع کار، وضعیت ظاهری دستگاه، سلامت سیم های تست و تنظیم صحیح سلکتور را بررسی کنید.

۱. روشن کردن و انتخاب حالت اندازه گیری

ابتدا دستگاه را روشن کنید و با استفاده از کلید یا سلکتور مربوطه، حالت اندازه گیری موردنظر را انتخاب کنید. قبل از اتصال پراب ها یا قرار دادن فک روی هادی، مطمئن شوید حالت انتخاب شده با نوع کمیتی که قصد اندازه گیری آن را دارید مطابقت دارد. برای اندازه گیری جریان AC باید حالت جریان متناوب انتخاب شود و برای اندازه گیری ولتاژ نیز حالت AC یا DC متناسب با مدار انتخاب شود.

۲. اندازه گیری جریان AC با فک کلمپی

برای اندازه گیری جریان متناوب، حالت AC Current را انتخاب کنید. سپس با استفاده از اهرم فک، فک کلمپ را باز کرده و فقط یک هادی حامل جریان را داخل آن قرار دهید. فک را به طور کامل ببندید و مقدار جریان نمایش داده شده روی صفحه را بخوانید.

قرار دادن کل کابل شامل سیم رفت و برگشت داخل فک می تواند باعث شود میدان های مغناطیسی یکدیگر را خنثی کنند و نتیجه اندازه گیری صحیح نباشد. بنابراین در اندازه گیری جریان، باید یک هادی منفرد داخل فک قرار گیرد.

UT205E برای اندازه گیری جریان AC تا 1000A طراحی شده است؛ بنابراین نباید جریان مورد انتظار مدار از محدوده مجاز دستگاه بیشتر باشد. همچنین قبل از اندازه گیری، رده ایمنی دستگاه و شرایط مدار را بررسی کنید.

۳. اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، پراب مشکی را به ترمینال COM و پراب قرمز را به ترمینال مربوط به اندازه گیری ولتاژ متصل کنید. سپس حالت AC Voltage را انتخاب کنید.

پراب ها را به صورت موازی با دو نقطه موردنظر مدار قرار دهید و مقدار نمایش داده شده را بخوانید. در هنگام اندازه گیری ولتاژ، از تماس قسمت فلزی پراب ها با دست یا ایجاد اتصال کوتاه بین دو نقطه مدار خودداری کنید.

UT205E قابلیت اندازه گیری ولتاژ AC تا 1000V را دارد.

۴. اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، حالت DC Voltage را انتخاب کنید و پراب مشکی را به COM و پراب قرمز را به ورودی ولتاژ متصل کنید. سپس پراب ها را روی دو نقطه موردنظر مدار قرار دهید.

در مدارهای DC، جهت اتصال پراب ها اهمیت دارد؛ اتصال قرمز به پتانسیل مثبت و مشکی به پتانسیل منفی باعث نمایش معمول مقدار ولتاژ می شود. در صورت جابه جایی پراب ها، علامت منفی در نمایشگر ظاهر خواهد شد.

UT205E امکان اندازه گیری ولتاژ DC تا 1000V را دارد.

۵. اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مدار را از منبع تغذیه جدا کنید و مطمئن شوید ولتاژی روی قطعه وجود ندارد. سپس حالت مقاومت را انتخاب کرده و پراب ها را در دو سر قطعه قرار دهید.

هنگام اندازه گیری مقاومت، وجود ولتاژ خارجی در مدار می تواند باعث نمایش مقدار نادرست و حتی آسیب به دستگاه شود. برای اندازه گیری دقیق تر، در صورت امکان قطعه را از مدار جدا یا حداقل مسیرهای موازی مؤثر را بررسی کنید.

UT205E قابلیت اندازه گیری مقاومت تا 60MΩ را دارد.

۶. تست پیوستگی و دیود

برای بررسی اتصال الکتریکی مسیرها می توان از حالت Continuity استفاده کرد. پس از انتخاب این حالت، پراب ها را در دو نقطه موردنظر قرار دهید. در صورت وجود پیوستگی الکتریکی مناسب، دستگاه هشدار صوتی مربوط به تست پیوستگی را فعال می کند.

برای تست دیود نیز حالت Diode را انتخاب کرده و پراب ها را مطابق جهت موردنظر روی پایه های دیود قرار دهید. در این حالت مقدار افت ولتاژ دیود روی نمایشگر قابل مشاهده است.

قبل از انجام این تست ها، مدار باید بدون تغذیه باشد.

۷. اندازه گیری ظرفیت خازن

برای اندازه گیری ظرفیت خازن، ابتدا مدار را کاملاً از منبع تغذیه جدا کنید و خازن را به طور ایمن تخلیه کنید. سپس حالت Capacitance را انتخاب کرده و پراب ها را به دو پایه خازن متصل کنید.

در هنگام تست خازن، اتصال خازن دارای بار الکتریکی به پراب ها می تواند به دستگاه آسیب برساند؛ بنابراین تخلیه کامل خازن پیش از اندازه گیری ضروری است.

UT205E امکان اندازه گیری ظرفیت خازن تا 60mF را دارد.

۸. استفاده از قابلیت NCV

برای استفاده از NCV، حالت تشخیص ولتاژ بدون تماس را فعال کنید و قسمت مربوط به تشخیص NCV دستگاه را در نزدیکی سیم یا تجهیز موردنظر قرار دهید.

در صورت تشخیص میدان الکتریکی، دستگاه با هشدار صوتی و تصویری چندمرحله ای کاربر را مطلع می کند. از NCV برای تشخیص اولیه وجود ولتاژ استفاده کنید و برای تایید قطعی وضعیت مدار، اندازه گیری مستقیم ولتاژ را انجام دهید.

۹. استفاده از Data Hold

هنگام اندازه گیری در محیط هایی که مشاهده نمایشگر دشوار است، می توانید از قابلیت Data Hold استفاده کنید. با فعال کردن این عملکرد، مقدار اندازه گیری شده روی نمایشگر ثابت می ماند و کاربر می تواند بدون نیاز به نگه داشتن دستگاه در موقعیت اندازه گیری، مقدار ثبت شده را مشاهده کند.

۱۰. استفاده از MAX/MIN و Relative

قابلیت MAX/MIN برای مشاهده مقادیر بیشینه و کمینه ثبت شده در طول اندازه گیری کاربرد دارد و می تواند هنگام بررسی تغییرات جریان یا ولتاژ مفید باشد.

حالت Relative نیز امکان مقایسه تغییرات مقدار اندازه گیری شده نسبت به یک مقدار مرجع را فراهم می کند و در اندازه گیری هایی که تغییرات کوچک اهمیت دارند، کاربردی است.

۱۱. استفاده از چراغ قوه و نور پس زمینه

در محیط های کم نور، می توان از چراغ قوه داخلی دستگاه برای روشن کردن محدوده کار استفاده کرد. نور پس زمینه خودکار نیز خواندن اطلاعات نمایشگر را در شرایط نوری نامناسب آسان تر می کند.

۱۲. پایان اندازه گیری و نگهداری دستگاه

پس از پایان کار، پراب ها را از مدار جدا کرده و دستگاه را خاموش کنید. برای جلوگیری از آسیب به فک و مکانیزم کلمپ، هنگام نگهداری فشار غیرضروری به فک وارد نکنید. همچنین دستگاه را در محیط خشک و مناسب نگهداری کنید و در صورت مشاهده آسیب در کابل های تست یا بدنه، قبل از استفاده مجدد آن را بررسی کنید.

"نکات مهم ایمنی هنگام استفاده"

1. قبل از هر اندازه گیری، حالت انتخاب شده را با کمیت موردنظر تطبیق دهید.

2. هنگام اندازه گیری جریان با فک، فقط یک هادی را داخل فک قرار دهید.

3. از اندازه گیری جریان خارج از محدوده مجاز 1000A خودداری کنید.

4. برای اندازه گیری مقاومت، دیود و خازن، مدار باید بدون برق باشد.

5. پیش از تست خازن، از تخلیه کامل آن اطمینان حاصل کنید.

6. NCV فقط برای تشخیص اولیه وجود میدان الکتریکی است و جایگزین تست مستقیم ولتاژ نیست.

7. رده ایمنی CAT III 1000V / CAT IV 600V را هنگام انتخاب محل و روش اندازه گیری در نظر بگیرید.

8. از پراب ها و سیم های تست سالم و متناسب با رده ایمنی مدار استفاده کنید.

9. هنگام کار با مدارهای برق، قسمت فلزی پراب ها را لمس نکنید و از ایجاد اتصال کوتاه جلوگیری کنید.

10. توجه داشته باشید که UT205E جریان DC و دما را اندازه گیری نمی کند؛ برای این کاربردها باید مدل مناسب دیگری انتخاب شود.

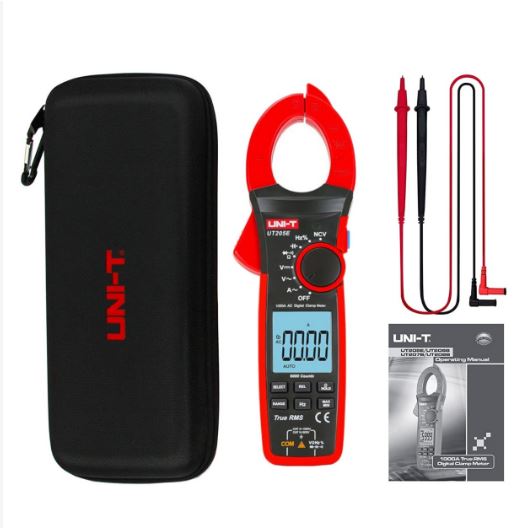

اقلام همراه UNI-T UT205E

• سیم های تست (Test Leads)

• ۳ عدد باتری 1.5V نوع R03 / AAA

• دفترچه راهنمای انگلیسی

• کیف حمل

• جعبه بسته بندی اصلی

سوالات متداول درباره مولتی متر کلمپی UNI-T UT205E

1. مولتی متر کلمپی UNI-T UT205E تا چه مقدار جریان را اندازه گیری می کند؟

UT205E قابلیت اندازه گیری جریان متناوب (AC) تا 1000 آمپر را دارد و اندازه گیری جریان از طریق فک کلمپی انجام می شود؛ بنابراین برای اندازه گیری جریان بسیاری از مدارهای AC بدون نیاز به قطع هادی مناسب است.

2. آیا UNI-T UT205E جریان DC را هم اندازه گیری می کند؟

خیر. UT205E برای اندازه گیری جریان AC تا 1000A طراحی شده و قابلیت اندازه گیری جریان DC ندارد. اگر اندازه گیری جریان DC برای شما ضروری است، باید مدل دیگری از کلمپ مترهای UNI-T انتخاب کنید.

3. آیا UT205E قابلیت اندازه گیری ولتاژ را دارد؟

بله. این دستگاه امکان اندازه گیری ولتاژ AC و DC تا 1000 ولت را دارد و علاوه بر آن می تواند مقاومت، ظرفیت خازن، دیود و پیوستگی مدار را نیز تست کند.

4. آیا UT205E قابلیت اندازه گیری دما دارد؟

خیر. قابلیت اندازه گیری دما در مدل UT205E وجود ندارد. بنابراین پراب دما نیز جزو اقلام همراه این مدل نیست. اگر به اندازه گیری دما نیاز دارید، باید مدل دیگری مانند UT206B یا UT208B را بررسی کنید.

5. تفاوت اصلی UT205E با کلمپ مترهای حرفه ای تر UNI-T چیست؟

UT205E برای اندازه گیری های عمومی و حرفه ای جریان AC طراحی شده و قابلیت هایی مانند True RMS، جریان AC تا 1000A، ولتاژ AC/DC تا 1000V، NCV، نمایشگر 6000 شمارش و فک 42 میلی متری را ارائه می دهد. مدل های بالاتر مانند UT206B، UT207B و UT208B امکانات تخصصی بیشتری مانند جریان هجومی، اندازه گیری جریان DC، دما، LPF یا LoZ دارند؛ بنابراین انتخاب بین آن ها باید بر اساس نیاز واقعی پروژه انجام شود.
