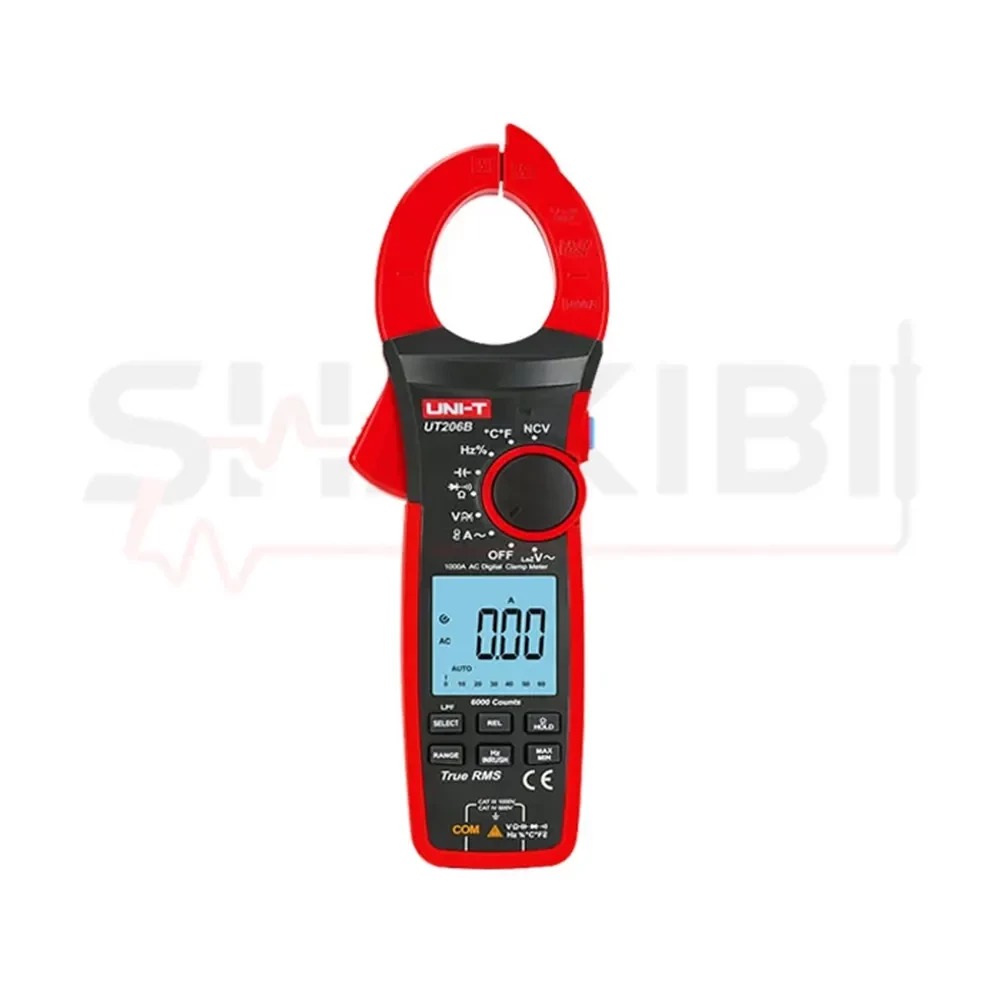

مولتی متر کلمپی یونیتی مدل UNI-T UT206B

معرفی و کاربرد کلمپ آمپرمتر UNI-T UT206B

کلمپ آمپرمتر UNI-T UT206B یک مولتی متر کلمپی حرفه ای و چندمنظوره است که برای اندازه گیری جریان، ولتاژ و بررسی پارامترهای مختلف الکتریکی در محیط های فنی و صنعتی طراحی شده است. این دستگاه با قابلیت اندازه گیری جریان AC تا 1000 آمپر، جریان هجومی تا 1000 آمپر و ولتاژ AC/DC تا 1000 ولت، برای بررسی مدارها و تجهیزات الکتریکی کاربرد دارد. فناوری True RMS، اندازه گیری مقاومت، خازن، فرکانس و دما، به همراه قابلیت هایی مانند NCV، Data Hold، MIN/MAX، LoZ و فیلتر پایین گذر LPF، امکانات لازم برای عیب یابی و اندازه گیری دقیق تر را در اختیار کاربر قرار می دهد. دهانه 42 میلی متری کلمپ نیز امکان قرارگیری هادی های نسبتاً ضخیم را فراهم می کند.

کاربردهای UNI-T UT206B:

این کلمپ متر برای برق کاری ساختمان، تابلوهای برق، تعمیر و نگهداری تجهیزات الکتریکی، عیب یابی موتور و تجهیزات صنعتی، بررسی جریان هجومی و سرویس تجهیزات الکترونیکی کاربرد دارد. قابلیت اندازه گیری دما نیز امکان بررسی دمای برخی تجهیزات و قطعات را فراهم می کند و حالت LoZ و فیلتر پایین گذر برای بررسی برخی مدارهای دارای ولتاژهای ناخواسته یا سیگنال های مربوط به VFD و اینورتر مفید هستند. در مجموع، UT206B برای برق کاران، تکنسین های تعمیر و نگهداری، مهندسان برق، تکنسین های صنعتی و کاربران حرفه ای که به یک کلمپ متر چندمنظوره با جریان سنجی تا 1000 آمپر نیاز دارند، گزینه ای کاربردی محسوب می شود.

ویژگی ها و مزایای کلمپ آمپرمتر UNI-T UT206B:

• اندازه گیری جریان AC تا 1000 آمپر

UT206B امکان اندازه گیری جریان متناوب تا 1000 آمپر را با استفاده از فک کلمپ فراهم می کند و برای بررسی مدارهای برق، تجهیزات صنعتی و کابل های دارای جریان بالا مناسب است.

• فناوری True RMS

قابلیت True RMS باعث می شود اندازه گیری جریان و ولتاژ AC در سیگنال های غیرسینوسی و بارهای مختلف با دقت بهتری انجام شود؛ این ویژگی در محیط های صنعتی و مدارهای دارای تجهیزات الکترونیکی اهمیت بیشتری دارد.

• اندازه گیری جریان هجومی

دستگاه امکان اندازه گیری Inrush Current تا 1000 آمپر را دارد و می تواند برای بررسی جریان اولیه راه اندازی موتور، کمپرسور و برخی تجهیزات الکتریکی مورد استفاده قرار گیرد.

• اندازه گیری ولتاژ AC و DC تا 1000 ولت

UT206B می تواند ولتاژهای AC و DC را تا 1000 ولت اندازه گیری کند و به همین دلیل برای بررسی طیف وسیعی از مدارها و تجهیزات الکتریکی کاربرد دارد.

• دهانه کلمپ 42 میلی متری

دهانه 42 میلی متری فک کلمپ امکان اندازه گیری جریان هادی ها و کابل های نسبتاً ضخیم را فراهم می کند و نیاز به قطع مدار برای اندازه گیری جریان را کاهش می دهد.

• اندازه گیری دما تا 1000 درجه سانتی گراد

یکی از قابلیت های کاربردی UT206B، اندازه گیری دما از 40- تا 1000+ درجه سانتی گراد با رزولوشن 0.1 درجه است که برای بررسی دمای تجهیزات و قطعات در کاربردهای فنی مفید است.

• اندازه گیری مقاومت و ظرفیت خازنی

این دستگاه علاوه بر پارامترهای اصلی برق، مقاومت تا 60 مگااهم و ظرفیت خازنی تا 60 میلی فاراد را نیز اندازه گیری می کند و برای عیب یابی اولیه مدارها و قطعات الکتریکی و الکترونیکی کاربرد دارد.

• فیلتر پایین گذر LPF

قابلیت LPF برای اندازه گیری برخی سیگنال های مربوط به درایوهای فرکانس متغیر و اینورترها کاربرد دارد و می تواند به حذف بخشی از مؤلفه های فرکانس بالا در اندازه گیری کمک کند.

• حالت LoZ و تشخیص NCV

حالت LoZ برای کاهش اثر ولتاژهای القایی و به اصطلاح ولتاژهای فانتوم کاربرد دارد. همچنین قابلیت NCV امکان تشخیص اولیه وجود ولتاژ AC را بدون تماس مستقیم با هادی فراهم می کند.

• امکانات کاربردی برای اندازه گیری

نمایشگر 6000 کانت با نور پس زمینه، قابلیت های Data Hold، MIN/MAX، Auto Range و Manual Range و همچنین چراغ قوه، کار با دستگاه را در محیط های مختلف و شرایط کم نور ساده تر می کنند.

کاربردها و مناسب برای چه کسانی است؟

کلمپ آمپرمتر UNI-T UT206B برای اندازه گیری و بررسی پارامترهای الکتریکی در پروژه های برق، تعمیرات و نگهداری تجهیزات طراحی شده است. قابلیت اندازه گیری جریان AC تا 1000 آمپر، جریان هجومی، ولتاژ AC/DC تا 1000 ولت و همچنین مقاومت، خازن، فرکانس و دما باعث می شود این دستگاه در عیب یابی و بررسی مدارهای مختلف کاربرد داشته باشد. دهانه 42 میلی متری کلمپ نیز برای اندازه گیری جریان هادی ها و کابل های نسبتاً ضخیم مناسب است.

کاربردهای دستگاه:

برق کاری و تاسیسات: برای بررسی جریان مصرفی، اندازه گیری ولتاژ و عیب یابی مدارهای برق ساختمان و تاسیسات کاربرد دارد.

تابلوهای برق صنعتی: امکان اندازه گیری جریان مدارها و بررسی ولتاژ در تابلوهای توزیع و کنترل را فراهم می کند.

تعمیر و نگهداری تجهیزات: قابلیت اندازه گیری جریان هجومی برای بررسی جریان اولیه موتور، کمپرسور و تجهیزات الکتریکی مفید است.

تعمیرات و عیب یابی الکترونیکی: اندازه گیری مقاومت، ظرفیت خازنی، فرکانس و تست دیود و پیوستگی، UT206B را برای بررسی اولیه قطعات و مدارها کاربردی می کند.

تجهیزات دارای اینورتر و VFD: وجود فیلتر پایین گذر LPF و قابلیت LoZ می تواند در برخی اندازه گیری های مربوط به درایوها و مدارهای الکترونیکی قدرت مفید باشد.

اندازه گیری دما: قابلیت سنجش دما تا 1000 درجه سانتی گراد برای بررسی دمای تجهیزات، قطعات و بخش های مختلف سیستم های فنی کاربرد دارد.

مناسب برای چه کسانی است؟

این دستگاه برای برق کاران، تکنسین های برق و تعمیرات، مهندسان برق، تکنسین های نگهداری تجهیزات صنعتی، تعمیرکاران موتور و تجهیزات الکتریکی و تکنسین های الکترونیک مناسب است. همچنین برای کاربرانی که به یک کلمپ متر چندمنظوره با قابلیت اندازه گیری جریان بالا، دما و چندین پارامتر الکتریکی نیاز دارند، UNI-T UT206B

مقایسه کلمپ آمپرمتر UNI-T UT206B با مدل های مشابه:

1. کلمپ آمپرمتر UNI-T UT206B در مقایسه با مدل های مشابه سری UT200 یونیتی، یک گزینه کامل برای اندازه گیری های عمومی و نیمه حرفه ای برق محسوب می شود. این مدل با قابلیت اندازه گیری جریان AC تا 1000 آمپر، ولتاژ AC/DC تا 1000 ولت، True RMS، اندازه گیری دما، خازن، مقاومت، فرکانس، NCV، LoZ و فیلتر LPF امکانات بیشتری نسبت به مدل های ساده تر ارائه می دهد.

2. در مقایسه با UNI-T UT205E، مدل UT206B امکانات بیشتری مانند اندازه گیری دما، جریان هجومی (Inrush)، حالت LoZ و فیلتر پایین گذر LPF دارد؛ بنابراین برای تکنسین هایی که با تجهیزات صنعتی، اینورترها و موتورهای الکتریکی کار می کنند انتخاب کامل تری است.

3. در مقایسه با UNI-T UT207B و UT208B، این دو مدل قابلیت اندازه گیری جریان DC را نیز ارائه می دهند و برای کاربردهایی که نیاز به بررسی جریان مستقیم دارند مناسب تر هستند. اما UT206B همچنان با امکاناتی مانند اندازه گیری دما، جریان هجومی، True RMS و قابلیت اتصال پراب فلکسیبل برای بسیاری از کارهای برق و تعمیرات گزینه ای متعادل محسوب می شود.

4. در مجموع، اگر هدف شما اندازه گیری جریان AC بالا، بررسی تجهیزات برق صنعتی، تست دما، عیب یابی مدارها و استفاده از قابلیت های حرفه ای مانند True RMS و LPF است، UNI-T UT206B انتخاب مناسبی خواهد بود. اما اگر اندازه گیری جریان DC برای شما اهمیت بیشتری دارد، بهتر است مدل هایی مانند UT207B یا UT208B را بررسی کنید.

راهنمای خرید کلمپ آمپرمتر / چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب کلمپ آمپرمتر مناسب، ابتدا باید نوع اندازه گیری های موردنیاز خود را مشخص کنید. اگر بیشتر با مدارهای برق صنعتی، تابلوهای برق، موتورهای الکتریکی یا تجهیزات پرقدرت کار می کنید، مقدار جریان قابل اندازه گیری اهمیت زیادی دارد. UNI-T UT206B با قابلیت اندازه گیری جریان AC تا 1000 آمپر، برای بسیاری از کاربردهای صنعتی و فنی گزینه مناسبی است.

2. یکی از نکات مهم هنگام خرید، توجه به قابلیت True RMS است. این ویژگی باعث می شود اندازه گیری جریان و ولتاژ در مدارهایی که دارای نویز، هارمونیک یا تجهیزات الکترونیکی هستند، با دقت بیشتری انجام شود. همچنین اگر با اینورترها یا درایوهای فرکانس متغیر کار می کنید، وجود قابلیت هایی مانند LPF و LoZ می تواند در کاهش خطاهای اندازه گیری و بررسی بهتر سیگنال ها کمک کند.

3. در انتخاب مدل مناسب باید به امکانات جانبی نیز توجه داشته باشید. قابلیت هایی مانند اندازه گیری دما، ظرفیت خازنی، فرکانس، تست دیود، تست پیوستگی، NCV، Data Hold و ثبت مقادیر MIN/MAX باعث می شوند دستگاه کاربردهای بیشتری در تعمیرات و عیب یابی داشته باشد. UT206B علاوه بر جریان و ولتاژ، امکان اندازه گیری مقاومت، خازن، فرکانس و دما را نیز ارائه می دهد.

4. اندازه فک کلمپ نیز در انتخاب دستگاه اهمیت دارد. اگر با کابل های ضخیم یا هادی های بزرگ کار می کنید، مدل هایی با دهانه فک بزرگ تر مناسب تر هستند. UT206B دارای دهانه فک 42 میلی متری است که برای اندازه گیری جریان در بسیاری از کابل ها و سیم های صنعتی مناسب خواهد بود.

5. در نهایت، انتخاب بین مدل های مختلف به نوع کار شما بستگی دارد. اگر فقط اندازه گیری جریان AC و ولتاژهای معمولی نیاز دارید، مدل های ساده تر می توانند پاسخگوی نیاز شما باشند. اما اگر به امکاناتی مانند جریان هجومی، اندازه گیری دما، فیلتر LPF، حالت LoZ و قابلیت های حرفه ای تر نیاز دارید، UNI-T UT206B انتخاب کامل تری برای کارهای فنی و نیمه حرفه ای محسوب می شود.

آموزش استفاده از کلمپ آمپرمتر UNI-T UT206B

مرحله اول: نصب باتری و آماده سازی دستگاه

قبل از شروع کار، باتری دستگاه را بررسی کرده و از قرارگیری صحیح آن در محل مخصوص مطمئن شوید. سپس کلمپ آمپرمتر را روشن کرده و وضعیت نمایشگر، فک کلمپ و پراب های تست را بررسی کنید. برای افزایش دقت اندازه گیری، بهتر است قبل از شروع کار رنج مناسب و حالت اندازه گیری موردنظر را انتخاب کنید.

مرحله دوم: اندازه گیری جریان AC با فک کلمپ

برای اندازه گیری جریان متناوب، سلکتور دستگاه را روی حالت AC Current (A~) قرار دهید. با فشار دادن اهرم، فک کلمپ را باز کرده و فقط یک رشته سیم حامل جریان را داخل دهانه فک قرار دهید. پس از بسته شدن کامل فک، مقدار جریان عبوری از سیم روی نمایشگر نشان داده می شود. قرار دادن چند سیم به صورت هم زمان داخل فک باعث خطا در اندازه گیری خواهد شد.

مرحله سوم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، ابتدا پراب مشکی را به ورودی COM و پراب قرمز را به ترمینال مناسب دستگاه متصل کنید. سپس حالت ولتاژ AC یا DC را انتخاب کرده و پراب ها را به دو نقطه موردنظر مدار متصل کنید. مقدار ولتاژ اندازه گیری شده روی نمایشگر LCD نمایش داده می شود. هنگام کار با ولتاژهای بالا، رعایت نکات ایمنی ضروری است.

مرحله چهارم: اندازه گیری مقاومت، خازن و فرکانس

برای اندازه گیری مقاومت، ظرفیت خازنی و فرکانس، ابتدا مطمئن شوید قطعه یا مدار موردنظر بدون برق است. سپس حالت مربوطه را انتخاب کرده و پراب ها را به محل اندازه گیری متصل کنید. دستگاه می تواند مقاومت تا 60 مگااهم، ظرفیت خازنی تا 60 میلی فاراد و فرکانس تا 1 مگاهرتز را اندازه گیری کند.

مرحله پنجم: اندازه گیری دما

برای اندازه گیری دما، پراب دمایی مناسب را به دستگاه متصل کرده و حالت دما را فعال کنید. سپس سنسور را در محل موردنظر قرار دهید. UT206B قابلیت اندازه گیری دما از 40- تا 1000+ درجه سانتی گراد را دارد و می تواند برای بررسی دمای تجهیزات الکتریکی و قطعات مورد استفاده قرار گیرد.

مرحله ششم: استفاده از قابلیت های کمکی دستگاه

قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده روی صفحه کاربرد دارد. همچنین حالت MIN/MAX امکان مشاهده کمترین و بیشترین مقدار ثبت شده در طول اندازه گیری را فراهم می کند. قابلیت NCV نیز برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم با سیم استفاده می شود.

نکته ایمنی مهم:

قبل از هر اندازه گیری، حالت انتخابی دستگاه و محدوده اندازه گیری را بررسی کنید. هنگام اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید و از تماس مستقیم با قسمت های فلزی پراب ها در مدارهای برق دار خودداری کنید. برای اندازه گیری مقاومت، خازن و تست پیوستگی همیشه مدار را از منبع تغذیه جدا کنید. همچنین قابلیت NCV تنها برای تشخیص اولیه وجود ولتاژ است و نباید جایگزین اندازه گیری مستقیم و اصولی ولتاژ شود.

اقلام همراه کلمپ آمپرمتر UNI-T UT206B

• کلمپ آمپرمتر دیجیتال UNI-T UT206B

• پراب های تست اندازه گیری (قرمز و مشکی)

• پراب دمایی ترموکوپل

• باتری موردنیاز دستگاه

• کیف یا کاور محافظ حمل (در صورت ارائه در پکیج)

• دفترچه راهنمای کاربر

سوالات متداول درباره کلمپ آمپرمتر UNI-T UT206B

1. کلمپ آمپرمتر UNI-T UT206B چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC تا 1000 آمپر را دارد و برای بررسی جریان مدارها، تجهیزات الکتریکی و کاربردهای صنعتی مناسب است.

2. آیا UT206B جریان DC را نیز اندازه گیری می کند؟

خیر، طبق مشخصات ارائه شده، اندازه گیری جریان این مدل برای AC است. در صورتی که اندازه گیری جریان DC برای شما ضروری است، بهتر است مدلی با قابلیت جریان DC انتخاب کنید.

3. حداکثر ولتاژ قابل اندازه گیری با دستگاه چقدر است؟

UT206B امکان اندازه گیری ولتاژ AC و DC تا 1000 ولت را دارد و برای بررسی مدارهای مختلف برق و تجهیزات صنعتی کاربردی است.

4. قابلیت True RMS در UT206B چه کاربردی دارد؟

True RMS باعث می شود اندازه گیری سیگنال های AC، به خصوص در مدارهایی با شکل موج غیرسینوسی یا بارهای الکترونیکی، دقت و قابلیت اطمینان بیشتری داشته باشد.

5. دهانه فک کلمپ UT206B چقدر است؟

قطر دهانه فک این مدل حدود 42 میلی متر است و امکان اندازه گیری جریان هادی ها و کابل های نسبتاً ضخیم را فراهم می کند.
