مولتی متر دیجیتال مگاتک جدید مدل Megatek VC97 new

معرفی مولتی متر دیجیتال Megatek VC97 NEW

مولتی متر دیجیتال Megatek VC97 NEW یک مولتی متر دستی چندمنظوره با قابلیت True RMS و Auto Range است که برای اندازه گیری طیف گسترده ای از پارامترهای الکتریکی و الکترونیکی طراحی شده است. این مدل با نمایشگر 3999 Counts، امپدانس ورودی حدود 10MΩ و سیستم اندازه گیری مبتنی بر مبدل A/D، مجموعه ای از قابلیت های مورد نیاز برای اندازه گیری، عیب یابی و بررسی مدارهای الکتریکی و الکترونیکی را در اختیار کاربر قرار می دهد. در خانواده VC97، علاوه بر اندازه گیری ولتاژ و جریان AC و DC، امکاناتی مانند تست مقاومت، ظرفیت خازنی، فرکانس، دما، دیود، پیوستگی و ترانزیستور نیز در نظر گرفته شده است.

یکی از مهم ترین قابلیت های Megatek VC97 NEW، پشتیبانی از True RMS است. این ویژگی در اندازه گیری سیگنال های متناوب اهمیت دارد و باعث می شود مقدار مؤثر واقعی سیگنال های AC با دقت بیشتری در اختیار کاربر قرار گیرد. به همین دلیل، VC97 تنها برای اندازه گیری ولتاژهای ساده سینوسی کاربرد ندارد و می تواند در بررسی بسیاری از مدارها و تجهیزات الکتریکی و الکترونیکی که با سیگنال های متناوب سروکار دارند نیز مورد استفاده قرار گیرد. در کنار True RMS، قابلیت Auto Range نیز انتخاب محدوده مناسب اندازه گیری را ساده تر می کند و کاربر در بسیاری از اندازه گیری های روزمره نیازی به انتخاب دستی رنج ندارد.

در بخش اندازه گیری ولتاژ، Megatek VC97 NEW امکان اندازه گیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را فراهم می کند. این بازه باعث می شود مولتی متر برای بررسی بسیاری از مدارهای الکترونیکی، تجهیزات برقی و سیستم های الکتریکی مورد استفاده قرار گیرد. رزولوشن اندازه گیری نیز با توجه به رنج انتخاب شده تغییر می کند و در اندازه گیری های حساس تر، امکان مشاهده تغییرات کوچک تر ولتاژ وجود دارد. در استفاده از این قابلیت، انتخاب صحیح ورودی، رنج و نوع اندازه گیری اهمیت زیادی دارد؛ به ویژه هنگام کار با ولتاژهای بالا باید دستورالعمل ایمنی و محدودیت های دستگاه و پراب ها رعایت شود.

این مولتی متر همچنین امکان اندازه گیری جریان AC و DC تا 10 آمپر را در اختیار کاربر قرار می دهد. رنج های مختلف جریان از مقادیر پایین در محدوده میکروآمپر تا رنج 10 آمپر، استفاده از دستگاه را برای بررسی مدارهای الکترونیکی و تجهیزات با جریان های متفاوت امکان پذیر می کند. هنگام اندازه گیری جریان، پراب باید به ترمینال مناسب متصل شود و جریان مورد انتظار با ظرفیت ورودی دستگاه مطابقت داشته باشد. اتصال اشتباه مولتی متر در حالت جریان به یک منبع ولتاژ می تواند باعث آسیب به فیوز، دستگاه یا مدار شود؛ بنابراین انتخاب صحیح حالت اندازه گیری یکی از مهم ترین نکات استفاده از VC97 است.

در بخش اندازه گیری مقاومت، Megatek VC97 NEW محدوده ای تا 40 مگااهم را پوشش می دهد. این قابلیت برای بررسی مقاومت قطعات، مسیرهای مدار، سیم ها، اتصالات و بسیاری از تجهیزات الکتریکی و الکترونیکی کاربرد دارد. وجود چند رنج مقاومتی به کاربر اجازه می دهد مقاومت های کوچک تا مقادیر بالا را با تفکیک مناسب بررسی کند. برای دستیابی به نتیجه صحیح در اندازه گیری مقاومت، بهتر است قطعه یا مسیر مورد آزمایش در حالت بدون تغذیه قرار داشته باشد و در صورت امکان از مدار جدا شود تا ولتاژ یا اجزای موازی روی نتیجه اندازه گیری تاثیر نگذارند.

یکی دیگر از قابلیت های مهم VC97، اندازه گیری ظرفیت خازنی است. بر اساس مشخصات نسخه موردنظر، این دستگاه امکان اندازه گیری ظرفیت از محدوده نانوفاراد تا مقادیر بالا در محدوده میلی فاراد را فراهم می کند. این قابلیت برای بررسی خازن های مورد استفاده در مدارهای الکترونیکی و تجهیزات برقی کاربرد دارد. هنگام تست خازن، تخلیه کامل آن پیش از اتصال پراب های مولتی متر اهمیت زیادی دارد؛ زیرا وجود بار الکتریکی در خازن می تواند هم روی نتیجه اندازه گیری تاثیر بگذارد و هم در شرایط نامناسب به ورودی دستگاه آسیب برساند.

اندازه گیری فرکانس نیز یکی از امکانات مهم Megatek VC97 NEW است. این مدل برای بررسی سیگنال های الکتریکی و الکترونیکی به قابلیت اندازه گیری فرکانس مجهز شده و طبق مشخصات نسخه ارائه شده، فرکانس را تا 9.999MHz اندازه گیری می کند. این ویژگی در بررسی سیگنال های مدار، خروجی برخی تجهیزات، منابع تولید موج و مدارهای الکترونیکی می تواند کاربرد داشته باشد. در کنار فرکانس، قابلیت Duty Cycle نیز امکان بررسی نسبت زمانی روشن و خاموش بودن یک سیگنال پالسی را فراهم می کند و برای تحلیل برخی سیگنال های PWM و موج های مربعی مفید است.

VC97 فقط یک ابزار اندازه گیری کمیت های الکتریکی نیست و برای تست قطعات الکترونیکی نیز امکانات مختلفی دارد. قابلیت تست دیود به کاربر اجازه می دهد وضعیت اولیه دیود و افت ولتاژ آن را بررسی کند و تست پیوستگی نیز با استفاده از هشدار صوتی، بررسی مسیرها و اتصالات مدار را سریع تر می کند. علاوه بر این، دستگاه به قابلیت تست ترانزیستورهای NPN و PNP و اندازه گیری hFE مجهز است. این ویژگی برای تعمیرکاران برد و تکنسین های الکترونیک می تواند در بررسی اولیه ترانزیستورها و تشخیص برخی ایرادات قطعات کاربردی باشد. وجود تست دیود، پیوستگی و ترانزیستور باعث می شود برای بسیاری از تست های پایه تعمیرات الکترونیکی نیازی به استفاده از ابزار جداگانه نباشد.

از دیگر امکانات VC97، اندازه گیری دما است. این قابلیت به همراه پراب دما امکان بررسی دمای قطعات، نقاط مختلف تجهیزات و برخی فرآیندهای تعمیر و عیب یابی را فراهم می کند. نمایش دما بر اساس واحدهای سانتی گراد و فارنهایت انجام می شود و در صورت نیاز می توان واحد مناسب را انتخاب کرد. وجود قابلیت اندازه گیری دما در کنار امکانات الکتریکی، کاربرد دستگاه را برای تکنسین هایی که در زمان عیب یابی به بررسی هم زمان پارامترهای الکتریکی و حرارتی نیاز دارند، گسترده تر می کند.

NCV یا تشخیص غیرتماسی ولتاژ یکی دیگر از امکانات کاربردی Megatek VC97 NEW است. با استفاده از این قابلیت می توان بدون تماس مستقیم پراب با هادی، وجود میدان الکتریکی ناشی از ولتاژ را به صورت اولیه بررسی کرد. NCV برای بررسی سریع سیم ها، کابل ها و نقاط مشکوک به وجود ولتاژ می تواند مفید باشد؛ با این حال نباید آن را جایگزین اندازه گیری مستقیم با روش مناسب یا روش های ایمن تایید بی برقی دانست. در کاربردهای حساس و کار با ولتاژهای خطرناک، رعایت کامل اصول ایمنی و استفاده از تجهیزات حفاظتی ضروری است.

برای افزایش سرعت و راحتی کار، این مدل به مجموعه ای از قابلیت های کنترلی مانند MAX، MIN، REL و HOLD مجهز شده است. قابلیت MAX و MIN برای مشاهده بیشترین و کمترین مقدار ثبت شده کاربرد دارد، REL امکان انجام اندازه گیری نسبی را فراهم می کند و Data Hold مقدار نمایش داده شده را روی صفحه ثابت نگه می دارد. این امکانات به ویژه هنگام اندازه گیری در نقاطی که مشاهده هم زمان محل تست و نمایشگر دشوار است، می توانند فرآیند ثبت نتایج را ساده تر کنند.

نمایشگر 3999 Counts و نور پس زمینه نیز از دیگر امکانات مهم دستگاه هستند. نمایشگر بزرگ و خوانا باعث می شود مقدار اندازه گیری، واحد و وضعیت عملکرد دستگاه راحت تر مشاهده شود و نور پس زمینه امکان استفاده از مولتی متر را در محیط های کم نور آسان تر می کند. همچنین وجود چراغ قوه داخلی در بدنه دستگاه می تواند هنگام کار در تابلوها، فضاهای کم نور یا محل هایی که دسترسی به روشنایی محیط محدود است، کاربردی باشد. منابع فنی خانواده VC97 نیز نمایشگر 3999 Counts، نور پس زمینه و چراغ قوه را به عنوان بخشی از امکانات دستگاه ذکر کرده اند.

یکی از ویژگی های مهم برای استفاده روزمره، قابلیت Auto Range است. در این حالت دستگاه می تواند محدوده مناسب اندازه گیری را متناسب با مقدار ورودی انتخاب کند و کاربر در بسیاری از تست ها مجبور به تغییر دستی رنج نیست. در صورت نیاز به کنترل دقیق تر، برخی نسخه های VC97 امکان انتخاب Manual Range را نیز فراهم می کنند. ترکیب حالت های Auto و Manual باعث می شود دستگاه هم برای اندازه گیری های سریع و روزمره و هم برای کاربرانی که کنترل بیشتری روی محدوده اندازه گیری می خواهند قابل استفاده باشد.

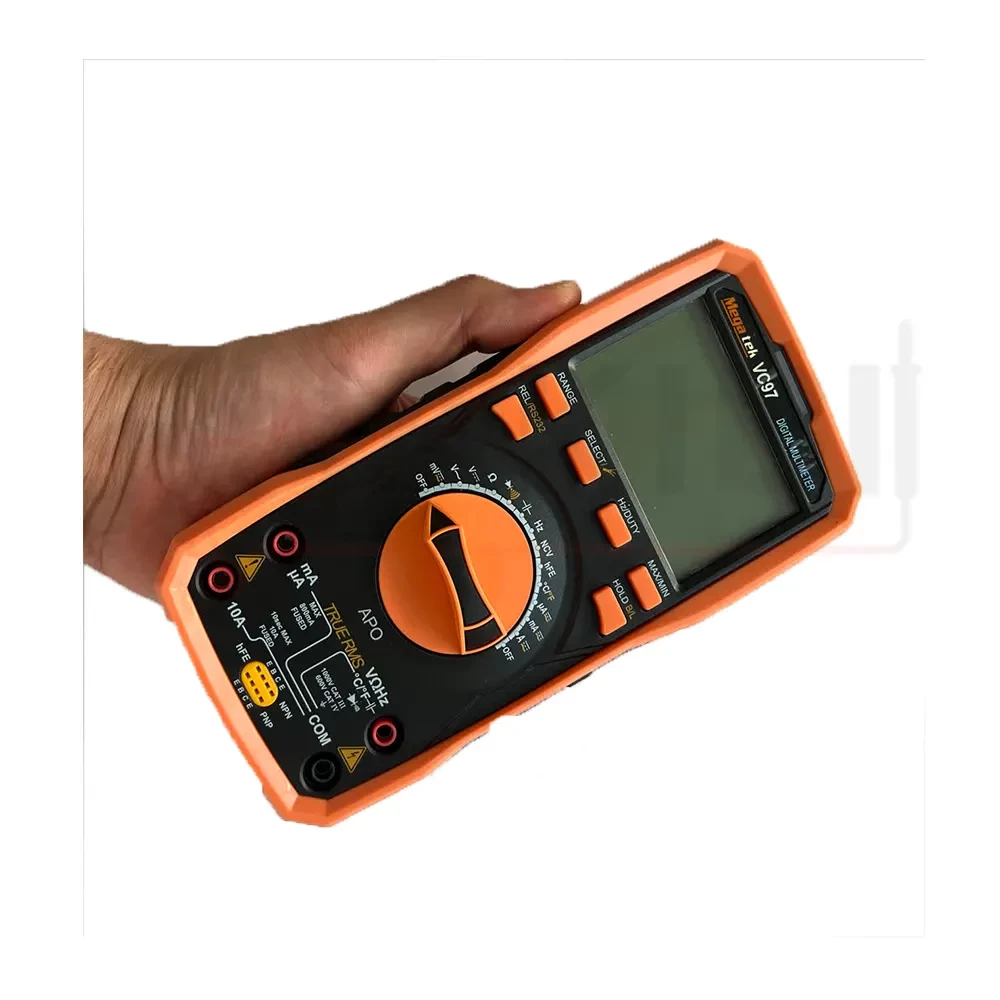

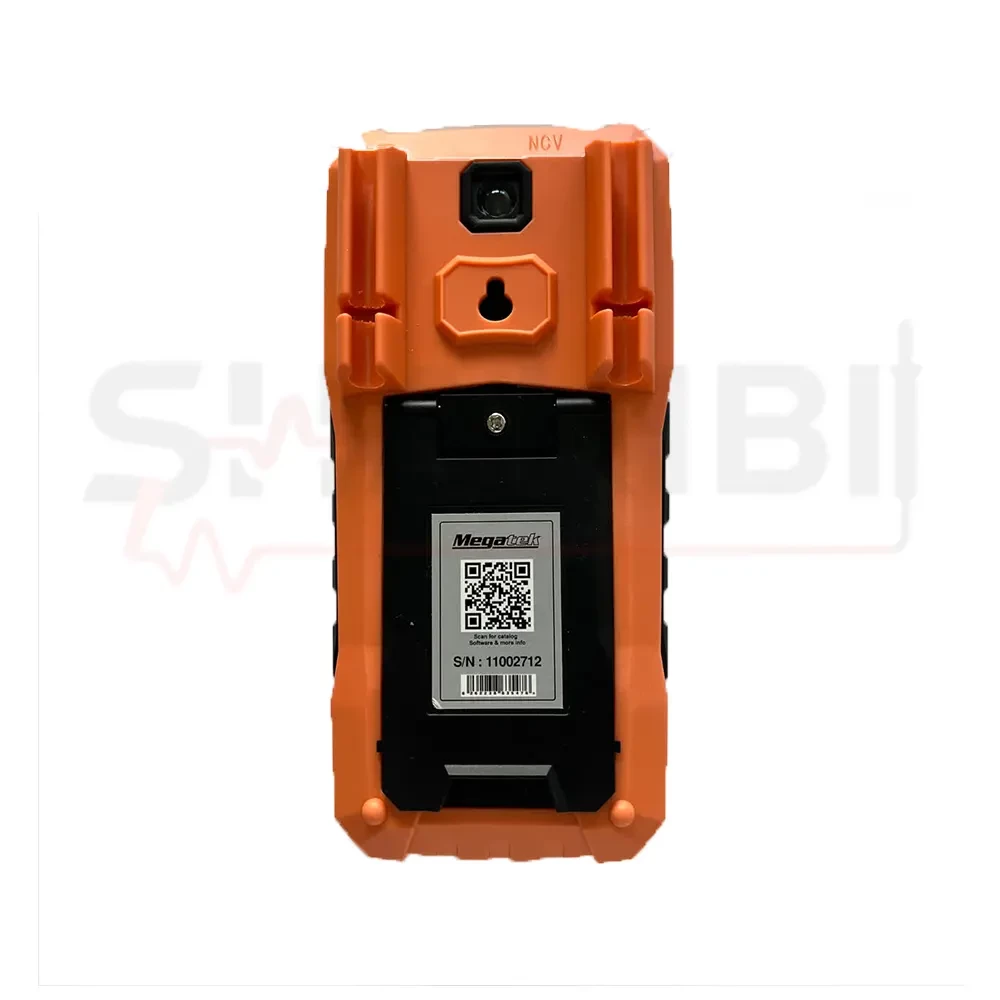

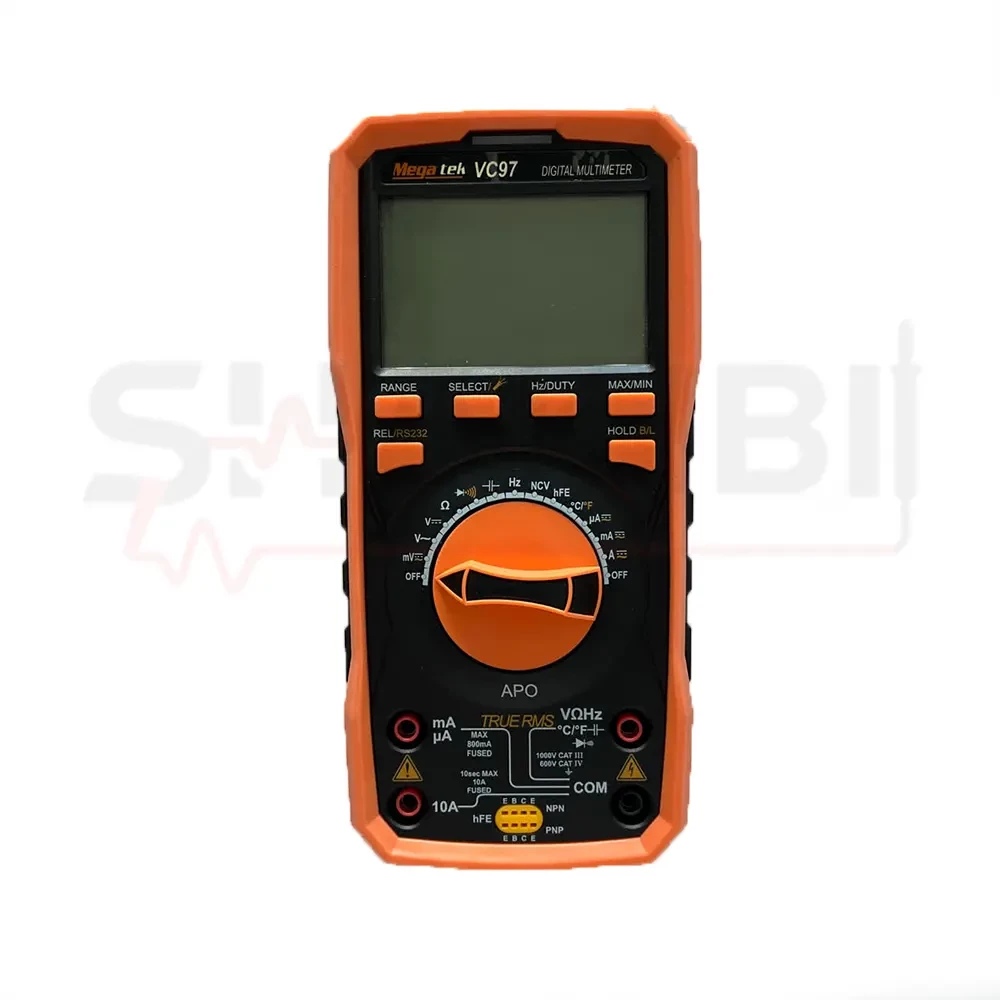

از نظر ساختار، Megatek VC97 NEW یک مولتی متر دستی با بدنه محافظ دار است که برای استفاده در محیط های کاری مختلف طراحی شده است. ابعاد اعلام شده برای نسخه موردنظر حدود 186 × 92 × 52 میلی متر و وزن آن با باتری حدود 390 گرم است. چنین ساختاری باعث می شود دستگاه ضمن داشتن امکانات متعدد، همچنان در قالب یک مولتی متر دستی قابل حمل باقی بماند. روی بدنه نیز محل هایی برای نگهداری پراب ها و استفاده راحت تر در محیط کار در نظر گرفته شده است.

در بخش ایمنی نیز رده حفاظتی دستگاه اهمیت دارد. طبق مشخصات نسخه موردنظر، Megatek VC97 NEW دارای رده ایمنی CAT III 1000V است. این رده نشان دهنده سطح کاربرد موردنظر دستگاه در محیط های الکتریکی است، اما به معنی بی نیاز بودن از رعایت اصول ایمنی نیست. هنگام اندازه گیری ولتاژهای بالا باید محدودیت های خود دستگاه، پراب ها، فیوزها و ترمینال های مربوط به هر عملکرد در نظر گرفته شوند و پراب ها نیز متناسب با رده حفاظتی مورد نیاز انتخاب شوند.

در مجموع، مولتی متر دیجیتال Megatek VC97 NEW را می توان یک ابزار اندازه گیری چندمنظوره برای کاربرانی دانست که علاوه بر اندازه گیری ولتاژ و جریان، به امکاناتی مانند مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle، دما، تست دیود، پیوستگی، ترانزیستور و NCV نیاز دارند. ترکیب True RMS، Auto Range، نمایشگر 3999 Counts، MAX/MIN، REL، HOLD، نور پس زمینه و چراغ قوه باعث شده این مدل برای تعمیرات الکترونیکی، عیب یابی مدار، سرویس تجهیزات برقی و بسیاری از اندازه گیری های روزمره فنی قابل استفاده باشد. برای کاربران حرفه ای تر نیز وجود رنج های اندازه گیری گسترده و امکانات متعدد، امکان انجام بخش قابل توجهی از تست های معمول را با یک دستگاه فراهم می کند.

برای کاربرانی که به دنبال یک مولتی متر دستی چندکاره برای تعمیرات برد، برق صنعتی، سرویس تجهیزات الکتریکی، آزمایشگاه، کارگاه و استفاده فنی روزمره هستند، VC97 مجموعه متنوعی از عملکردهای اندازه گیری و تست را در یک بدنه قابل حمل ارائه می دهد. با این حال، هنگام خرید باید مشخصات دقیق نسخه موردنظر، به ویژه رنج های اندازه گیری، لوازم همراه، نوع تغذیه و امکانات ارتباطی را با نسخه محصول موجود در بازار تطبیق داد؛ زیرا VC97 در نسل ها و نسخه های مختلف با مشخصات متفاوت عرضه شده است.

ویژگی ها و مزایای مولتی متر دیجیتال Megatek VC97 NEW

• True RMS برای اندازه گیری دقیق تر سیگنال های AC و مناسب برای بررسی مدارها و تجهیزات با شکل موج های مختلف

• قابلیت Auto Range برای انتخاب خودکار محدوده مناسب اندازه گیری و ساده تر شدن فرآیند تست

• اندازه گیری ولتاژ DC تا ۱۰۰۰ ولت برای بررسی طیف گسترده ای از مدارها و تجهیزات الکتریکی

• اندازه گیری ولتاژ AC تا ۷۵۰ ولت برای تست منابع تغذیه، مدارهای برق و تجهیزات الکتریکی

• اندازه گیری جریان AC و DC تا ۱۰ آمپر با رنج های مختلف برای بررسی جریان مدارهای الکترونیکی و الکتریکی

• اندازه گیری مقاومت تا ۴۰ مگااهم برای تست مقاومت ها، مسیرهای مدار، سیم کشی و قطعات الکترونیکی

• اندازه گیری ظرفیت خازنی از ۴ نانوفاراد تا ۴۰ میلی فاراد برای بررسی خازن های مختلف در مدار

• اندازه گیری فرکانس تا ۹.۹۹۹ مگاهرتز برای بررسی سیگنال ها و مدارهای الکترونیکی

• قابلیت اندازه گیری Duty Cycle از ۱ تا ۹۹ درصد برای بررسی سیگنال های پالسی و PWM

• تست دیود با محدوده تا ۳ ولت برای بررسی عملکرد اولیه دیودها و قطعات نیمه هادی

• تست پیوستگی همراه با بیزر برای بررسی سریع مسیرها، سیم ها و اتصالات مدار

• تست ترانزیستورهای NPN و PNP و اندازه گیری hFE در محدوده اعلام شده دستگاه

• قابلیت اندازه گیری دما با استفاده از پراب دما و نمایش نتیجه بر اساس °C و °F

• مجهز به NCV برای تشخیص غیرتماسی و اولیه وجود ولتاژ در نزدیکی هادی ها

• قابلیت MAX و MIN برای ثبت و مشاهده بیشترین و کمترین مقدار اندازه گیری شده

• قابلیت REL برای انجام اندازه گیری نسبی و حذف مقدار مرجع از نتیجه نمایش داده شده

• قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازه گیری روی نمایشگر

• نمایشگر 3999 Counts برای نمایش خوانا و دقیق مقادیر اندازه گیری شده

• نور پس زمینه نمایشگر برای خواندن بهتر اطلاعات در محیط های کم نور

• چراغ قوه داخلی برای افزایش دید در محیط های کاری تاریک یا نقاط کم نور

• اتصال به کامپیوتر از طریق Type-C برای ارتباط با PC و استفاده از امکانات نرم افزاری دستگاه

• قابلیت تغذیه از طریق Type-C در کنار استفاده از باتری

• امپدانس ورودی حدود ۱۰ مگااهم برای ایجاد بار کمتر روی مدار در اندازه گیری های ولتاژ

• سیستم اندازه گیری Dual A/D Conversion برای پردازش و تبدیل سیگنال اندازه گیری شده

• نرخ نمونه برداری حدود ۳ بار در ثانیه برای به روزرسانی متوالی مقدار روی نمایشگر

• رده ایمنی CAT III 1000V برای استفاده در محیط های الکتریکی مطابق محدوده حفاظتی اعلام شده

• بدنه دستی و محافظ دار برای استفاده در کارگاه، تعمیرات و محیط های فنی

• قابلیت خاموشی خودکار برای کمک به کاهش مصرف باتری هنگام عدم استفاده

• کاربرد گسترده در تعمیرات الکترونیکی، برق، عیب یابی مدار و سرویس تجهیزات الکتریکی به دلیل تنوع بالای عملکردهای اندازه گیری و تست.

کاربردهای مولتی متر دیجیتال Megatek VC97 NEW

1. تعمیر و عیب یابی بردهای الکترونیکی برای بررسی ولتاژ، مقاومت، خازن، فرکانس، دیود و ترانزیستور

2. تست مدارهای الکتریکی و الکترونیکی برای بررسی وضعیت قطعات و مسیرهای مختلف مدار

3. اندازه گیری ولتاژ AC و DC در منابع تغذیه، مدارها، تجهیزات الکتریکی و سیستم های برق

4. اندازه گیری جریان AC و DC در مدارهای الکترونیکی و تجهیزات الکتریکی تا محدوده مجاز دستگاه

5. بررسی مقاومت و سیم کشی برای شناسایی قطعی، اتصالات نامناسب و مشکلات مسیرهای مدار

6. تست و بررسی خازن ها در تجهیزات الکترونیکی و مدارهای تغذیه

7. اندازه گیری فرکانس سیگنال ها برای بررسی مدارهای الکترونیکی و تجهیزات دارای خروجی فرکانسی

8. بررسی Duty Cycle و سیگنال های پالسی در مدارهای دارای PWM و خروجی های موج مربعی

9. تست دیود و پیوستگی مدار برای بررسی سریع قطعات و مسیرهای الکتریکی

10. تست ترانزیستورهای NPN و PNP و بررسی پارامتر hFE در تعمیرات الکترونیکی

11. اندازه گیری دمای قطعات و تجهیزات در فرآیند عیب یابی و سرویس فنی

12. تشخیص اولیه وجود ولتاژ با NCV برای بررسی سریع سیم ها و هادی ها بدون تماس مستقیم

13. تعمیر و نگهداری تجهیزات صنعتی برای انجام اندازه گیری های الکتریکی و بررسی وضعیت مدارها

14. سرویس و تعمیر تجهیزات برقی مانند منابع تغذیه، تابلوها و برخی تجهیزات الکتریکی

15. آزمایشگاه ها و محیط های آموزشی برای انجام آزمایش های مرتبط با برق و الکترونیک

16. اندازه گیری های عمومی در کارگاه های فنی به دلیل برخورداری از چندین حالت اندازه گیری در یک دستگاه

مولتی متر دیجیتال Megatek VC97 NEW مناسب چه کسانی است؟

1. تعمیرکاران الکترونیک و تعمیرکاران برد که به تست مقاومت، خازن، دیود، ترانزیستور و سایر پارامترهای مدار نیاز دارند

2. تکنسین های برق برای اندازه گیری ولتاژ، جریان، مقاومت و بررسی اتصالات الکتریکی

3. برق کاران و تکنسین های فنی برای انجام اندازه گیری های روزمره و عیب یابی تجهیزات

4. تکنسین های تعمیر و نگهداری صنعتی برای بررسی مدارها و تجهیزات الکتریکی

5. مهندسان برق و الکترونیک برای اندازه گیری و بررسی پارامترهای مختلف مدار

6. تکنسین های ابزار دقیق و کنترل برای بررسی سیگنال ها، فرکانس و برخی پارامترهای الکتریکی

7. تعمیرکاران لوازم و تجهیزات برقی و الکترونیکی برای تشخیص ایرادات و بررسی قطعات

8. دانشجویان و هنرجویان رشته برق و الکترونیک برای انجام آزمایش ها و اندازه گیری های آموزشی

9. کارگاه های تعمیرات الکترونیکی و برق که به یک مولتی متر چندمنظوره برای تست های مختلف نیاز دارند

10. کاربران حرفه ای و نیمه حرفه ای که به دنبال مولتی متری با True RMS، Auto Range و مجموعه متنوعی از قابلیت های اندازه گیری هستند.

مقایسه مولتی متر Megatek VC97 NEW با مدل های مشابه:

مولتی متر Megatek VC97 NEW در دسته مولتی مترهای دیجیتال چندمنظوره قرار می گیرد و با امکاناتی مانند True RMS، Auto Range، اندازه گیری ولتاژ AC/DC، جریان AC/DC، مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle و دما، در کنار تست دیود، پیوستگی، ترانزیستور و NCV، برای طیف متنوعی از کارهای فنی طراحی شده است. برای مقایسه این مدل با گزینه های مشابه، بهتر است علاوه بر محدوده ولتاژ و جریان، قابلیت هایی مانند ظرفیت خازنی، فرکانس، تست قطعات، امکانات کنترلی و قابلیت ارتباط با کامپیوتر نیز در نظر گرفته شوند.

• مقایسه Megatek VC97 NEW با UNI-T UT890C

UNI-T UT890C یکی از مدل های نزدیک به VC97 از نظر نوع کاربری و تنوع قابلیت ها است. این مدل نیز از True RMS بهره می برد و اندازه گیری ولتاژ DC تا 1000V، ولتاژ AC تا 750V، جریان تا 20A، مقاومت تا 60MΩ، ظرفیت خازنی تا 100mF و فرکانس تا 9.999MHz را ارائه می کند. UT890C همچنین به قابلیت هایی مانند NCV، hFE، تست دیود، تست پیوستگی، MAX/MIN، REL، Data Hold و نور پس زمینه مجهز است.

در مقابل، Megatek VC97 NEW طبق مشخصات نسخه موردنظر دارای جریان اندازه گیری تا 10A، مقاومت تا 40MΩ، ظرفیت خازنی تا 40mF و فرکانس تا 9.999MHz است و علاوه بر این موارد، قابلیت هایی مانند چراغ قوه، اتصال Type-C به کامپیوتر و تغذیه از طریق Type-C را نیز در اختیار کاربر قرار می دهد. بنابراین تفاوت این دو مدل بیشتر در محدوده برخی اندازه گیری ها و مجموعه امکانات جانبی و ارتباطی است و انتخاب میان آنها باید بر اساس پارامترهایی که کاربر بیشتر اندازه گیری می کند انجام شود.

• مقایسه Megatek VC97 NEW با Mastech MS8268

Mastech MS8268 نیز یک مولتی متر 3999 Counts با Auto Range است که اندازه گیری ولتاژ DC تا 1000V، ولتاژ AC تا 750V، جریان AC/DC تا 10A، مقاومت تا 40MΩ، ظرفیت خازنی تا 200µF، فرکانس تا 200kHz و Duty Cycle را ارائه می کند. این مدل همچنین دارای تست دیود، پیوستگی، hFE، Data Hold، REL، نور پس زمینه و خاموشی خودکار است.

VC97 NEW از نظر ظرفیت خازنی و فرکانس، محدوده بسیار گسترده تری را در مشخصات نسخه موردنظر ارائه می کند؛ ظرفیت خازنی آن تا 40mF و فرکانس تا 9.999MHz اعلام شده است. همچنین اندازه گیری دما، NCV، چراغ قوه و قابلیت اتصال Type-C به کامپیوتر در مجموعه امکانات VC97 قرار گرفته اند. در نتیجه، این دو مدل از نظر ساختار کلی و تعداد زیادی از عملکردها به یکدیگر نزدیک هستند، اما VC97 برای کاربرانی که به امکانات ارتباطی و اندازه گیری پارامترهای متنوع تری نیاز دارند، مجموعه متفاوتی از قابلیت ها ارائه می دهد.

• مقایسه Megatek VC97 NEW با مولتی مترهای معمولی 3999 Counts

بسیاری از مولتی مترهای 3999 Counts در بازار برای اندازه گیری های پایه مانند ولتاژ، جریان، مقاومت، تست دیود و پیوستگی طراحی شده اند و ممکن است امکاناتی مانند فرکانس، ظرفیت خازنی، دما یا NCV را به صورت محدودتر ارائه کنند. در VC97 NEW، این قابلیت ها در کنار یکدیگر قرار گرفته اند و کاربر می تواند با یک دستگاه، بخش قابل توجهی از تست های مورد نیاز در تعمیرات برق و الکترونیک را انجام دهد.

وجود True RMS نیز VC97 را از مولتی مترهای ساده ای که فاقد True RMS هستند متمایز می کند. این قابلیت در اندازه گیری سیگنال های AC، به ویژه زمانی که شکل موج از حالت سینوسی ایده آل فاصله دارد، اهمیت بیشتری پیدا می کند. در کنار آن، Auto Range، MAX/MIN، REL و HOLD استفاده روزمره از دستگاه را ساده تر می کنند.

• تفاوت VC97 NEW با مولتی مترهای حرفه ای تر

در رده های بالاتر مولتی مترهای حرفه ای، معمولاً امکاناتی مانند نمایشگر با تعداد Counts بیشتر، دقت بالاتر، حفاظت های گسترده تر، سرعت اندازه گیری بالاتر، ثبت داده، ارتباط نرم افزاری پیشرفته و گاهی قابلیت های تخصصی تر دیده می شود. برای مثال، UNI-T UT890C دارای نمایشگر 6000 Counts، اندازه گیری جریان تا 20A، مقاومت تا 60MΩ و ظرفیت خازنی تا 100mF است و قابلیت هایی مانند هشدار سوختن فیوز و تشخیص ولتاژ بالا نیز دارد.

VC97 NEW در عوض مجموعه ای از قابلیت های کاربردی را در قالب یک مولتی متر دستی ارائه می کند؛ از جمله True RMS، اندازه گیری خازن و فرکانس در محدوده گسترده، تست ترانزیستور، NCV، اندازه گیری دما، چراغ قوه و ارتباط Type-C. بنابراین هنگام مقایسه با مدل های رده بالاتر، بهتر است صرفاً به تعداد قابلیت ها توجه نشود و پارامترهای مورد نیاز، دقت، رنج اندازه گیری، سطح حفاظت و نوع استفاده در نظر گرفته شوند.

• جمع بندی مقایسه Megatek VC97 NEW با مدل های مشابه

Megatek VC97 NEW از نظر تنوع عملکرد در گروه مولتی مترهای چندمنظوره قرار می گیرد و در کنار اندازه گیری های اصلی برق، امکاناتی مانند ظرفیت خازنی، فرکانس، Duty Cycle، دما، hFE، دیود، پیوستگی و NCV را ارائه می کند. در مقایسه با مدل هایی مانند Mastech MS8268، محدوده فرکانس و ظرفیت خازنی بیشتری در مشخصات نسخه موردنظر دارد و امکاناتی مانند NCV و اتصال Type-C نیز به مجموعه قابلیت های آن اضافه شده است.

در مقایسه با UNI-T UT890C، برخی رنج های UT890C مانند جریان 20A، مقاومت 60MΩ و ظرفیت 100mF گسترده تر هستند، در حالی که VC97 NEW بر مجموعه ای از قابلیت های کاربردی و ارتباط Type-C تمرکز دارد. UT890C همچنین نمایشگر 6000 Counts دارد. بنابراین انتخاب میان این مدل ها باید بر اساس نیاز واقعی کاربر به محدوده های اندازه گیری، امکانات تست، سطح حفاظت، ارتباط با کامپیوتر و نوع کاربرد انجام شود.

راهنمای خرید مولتی متر دیجیتال Megatek VC97 NEW؛ چگونه مدل مناسب را انتخاب کنیم؟

انتخاب مولتی متر مناسب باید بر اساس نوع اندازه گیری، محدوده مورد نیاز، سطح دقت و امکاناتی که در کار روزمره استفاده می شوند انجام شود. پیش از خرید، بهتر است مشخص کنید دستگاه را برای تعمیرات الکترونیکی، برق کاری، عیب یابی تجهیزات، کارهای صنعتی، آزمایشگاه یا استفاده عمومی نیاز دارید. مولتی متر Megatek VC97 NEW با ساختار True RMS، قابلیت Auto Range و مجموعه ای از عملکردهای اندازه گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle، دما، دیود، پیوستگی و hFE، برای کاربرانی طراحی شده است که به یک مولتی متر چندمنظوره با امکانات متنوع نیاز دارند. در مدل های VC97 نیز مشخصاتی مانند نمایشگر 3999 کنت، اندازه گیری خودکار و دستی رنج و نمونه برداری حدود ۳ بار در ثانیه دیده می شود.

• نوع استفاده را مشخص کنید

اولین معیار، کاربرد اصلی دستگاه است. اگر بیشتر با مدارهای الکترونیکی و بردهای مختلف سروکار دارید، اندازه گیری مقاومت، ظرفیت خازن، فرکانس، دیود، تست اتصال و hFE اهمیت بیشتری پیدا می کند. برای برق کاران و تکنسین های برق نیز محدوده اندازه گیری ولتاژ و جریان، رنج مناسب، حفاظت ورودی و قابلیت هایی مانند NCV اهمیت بیشتری دارند. در صورتی که دستگاه قرار است در تعمیرگاه یا واحد نگهداری و تعمیرات استفاده شود، بهتر است مدلی انتخاب شود که علاوه بر اندازه گیری های پایه، امکاناتی مانند MAX/MIN، REL، HOLD و اندازه گیری دما را نیز در اختیار قرار دهد.

• محدوده ولتاژ را با نیاز خود تطبیق دهید

پیش از خرید مولتی متر باید بیشترین ولتاژ مورد اندازه گیری را مشخص کنید. VC97 NEW بر اساس مشخصات این مدل، امکان اندازه گیری ولتاژ DC تا ۱۰۰۰ ولت و ولتاژ AC تا ۷۵۰ ولت را دارد. بنابراین برای کاربردهایی که اندازه گیری ولتاژهای بالا مورد نیاز است، باید علاوه بر محدوده اندازه گیری، رده ایمنی دستگاه و وضعیت حفاظت ورودی ها نیز بررسی شود. در مستندات خانواده VC97 نیز محدوده های ۱۰۰۰ ولت DC و ۷۵۰ ولت AC برای اندازه گیری ولتاژ ذکر شده است.

• به True RMS توجه کنید

اگر قرار است ولتاژ یا جریان AC در محیط هایی با شکل موج غیرسینوسی، منابع تغذیه سوئیچینگ، درایوها، تجهیزات الکترونیکی یا بارهای متغیر اندازه گیری شود، وجود True RMS اهمیت بیشتری پیدا می کند. True RMS به دستگاه کمک می کند مقدار مؤثر سیگنال های AC را در شرایطی که شکل موج از سینوسی ایده آل فاصله دارد بهتر اندازه گیری کند. بنابراین اگر استفاده شما فقط به برق AC ساده و سینوسی محدود نیست، هنگام خرید مولتی متر بهتر است وجود این قابلیت را در مشخصات دستگاه بررسی کنید.

• رنج جریان را متناسب با کار خود انتخاب کنید

محدوده جریان یکی دیگر از مشخصات مهم در انتخاب مولتی متر است. VC97 NEW امکان اندازه گیری جریان های AC و DC را در رنج های میکروآمپر، میلی آمپر و آمپر فراهم می کند و حداکثر رنج جریان آن ۱۰ آمپر است. این گستره باعث می شود دستگاه برای اندازه گیری جریان در مدارهای الکترونیکی و بسیاری از کاربردهای عمومی برق قابل استفاده باشد. در اندازه گیری جریان، علاوه بر حداکثر جریان قابل اندازه گیری، باید به فیوزهای حفاظتی و محدودیت زمانی استفاده از رنج جریان بالا نیز توجه شود. مستندات VC97 نیز برای ورودی های جریان از فیوزهای حفاظتی و محدودیت های مشخص برای اندازه گیری جریان بالا استفاده می کنند.

• محدوده مقاومت و ظرفیت خازنی را بررسی کنید

اگر هدف اصلی شما تعمیرات الکترونیکی است، بهتر است فقط به اندازه گیری ولتاژ و جریان توجه نکنید. محدوده مقاومت تا ۴۰ مگااهم و اندازه گیری ظرفیت خازنی تا محدوده های بالا، امکان بررسی طیف متنوعی از مقاومت ها و خازن ها را فراهم می کند. در مشخصات منتشرشده برای VC97، اندازه گیری مقاومت تا ۴۰MΩ و ظرفیت خازنی تا ۱۰۰mF دیده می شود؛ با این حال، مشخصات دقیق رنج و دقت ممکن است بین نسخه های مختلف VC97 متفاوت باشد، بنابراین هنگام خرید نسخه دقیق محصول را با دیتاشیت آن تطبیق دهید.

• اگر با مدارهای الکترونیکی کار می کنید، فرکانس و Duty Cycle مهم هستند

برای تعمیر و بررسی مدارهای الکترونیکی، اندازه گیری فرکانس و Duty Cycle می تواند کاربرد زیادی داشته باشد. اگر با سیگنال های پالسی، PWM، منابع تغذیه سوئیچینگ یا مدارهای کنترلی کار می کنید، بهتر است مولتی متری انتخاب کنید که این دو قابلیت را داشته باشد. VC97 از اندازه گیری فرکانس و Duty Cycle پشتیبانی می کند و در مشخصات برخی نسخه های این مدل، محدوده فرکانس تا ۳۰ مگاهرتز اعلام شده است.

• قابلیت اندازه گیری دما را در صورت نیاز در نظر بگیرید

اگر در تعمیرات تجهیزات، آزمایشگاه، سیستم های الکترونیکی یا کاربردهای صنعتی نیاز به بررسی دما دارید، وجود ورودی و پراب دما می تواند نیاز به خرید یک دستگاه جداگانه را کاهش دهد. VC97 از اندازه گیری دما با ترموکوپل پشتیبانی می کند و در مستندات VC97 استفاده از ترموکوپل نوع K برای این عملکرد ذکر شده است.

• به قابلیت NCV و محدودیت های آن توجه کنید

NCV یا تشخیص غیرتماسی ولتاژ برای شناسایی اولیه وجود ولتاژ AC بدون تماس مستقیم با هادی کاربرد دارد و می تواند در بررسی سریع سیم ها و نقاط برق مفید باشد. با این حال، NCV نباید به عنوان جایگزین اندازه گیری مستقیم و ایمن در نظر گرفته شود؛ زیرا شرایطی مانند طراحی پریز، ضخامت عایق و منابع تداخل می توانند روی عملکرد تشخیص غیرتماسی تاثیر بگذارند. بنابراین هنگام انتخاب مولتی متر، وجود NCV یک قابلیت کمکی محسوب می شود و نباید جایگزین رعایت اصول ایمنی و استفاده صحیح از پراب ها شود.

• رده ایمنی را متناسب با محیط کار بررسی کنید

یکی از مهم ترین موارد در خرید مولتی متر، مخصوصاً برای برق کاران و تکنسین های برق، رده ایمنی دستگاه است. صرفاً بالا بودن محدوده ولتاژ به معنی ایمن بودن دستگاه در تمام شرایط نیست و باید CAT Rating، سطح حفاظت ورودی ها و محدودیت های سازنده بررسی شود. برای VC97 NEW رده ایمنی CAT III 1000V در مشخصات ارائه شده برای این محصول در نظر گرفته شده است؛ با این حال، پیش از کار روی مدارهای دارای انرژی، حتماً مشخصات ایمنی همان نسخه دستگاه و شرایط مجاز استفاده را بررسی کنید.

• تعداد Counts را تنها معیار انتخاب قرار ندهید

نمایشگر 3999 Counts در VC97 NEW برای بسیاری از کاربردهای عمومی، تعمیراتی و الکترونیکی مناسب است. با این حال، هنگام مقایسه مولتی مترها نباید تنها بر اساس تعداد Counts تصمیم گرفت. دقت، True RMS، رنج های اندازه گیری، حفاظت ورودی، کیفیت پراب ها، امکانات مورد نیاز و رده ایمنی در انتخاب دستگاه اهمیت بیشتری دارند. برای مثال، یک مولتی متر با Counts بالاتر لزوماً برای تمام کاربردها مناسب تر نیست و باید مشخصات کل دستگاه در کنار یکدیگر بررسی شود.

• امکانات کاربردی دستگاه را با شیوه استفاده خود مقایسه کنید

قابلیت هایی مانند Auto Range، Data Hold، MAX/MIN و REL در زمان استفاده روزمره می توانند سرعت کار را افزایش دهند. Auto Range انتخاب محدوده مناسب را ساده تر می کند، HOLD مقدار مشاهده شده را روی نمایشگر ثابت نگه می دارد و MAX/MIN برای بررسی بیشترین و کمترین مقدار اندازه گیری شده کاربرد دارد. قابلیت REL نیز برای مقایسه مقدار فعلی با یک مقدار مرجع مفید است. اگر مولتی متر قرار است به صورت مداوم در تعمیرگاه یا محیط فنی استفاده شود، این امکانات می توانند در فرآیند اندازه گیری کاربردی باشند.

• امکانات ارتباطی و تغذیه را در نظر بگیرید

در صورتی که قصد ثبت یا انتقال اطلاعات اندازه گیری به کامپیوتر را دارید، وجود رابط ارتباطی اهمیت بیشتری پیدا می کند. VC97 NEW طبق مشخصات ارائه شده برای این نسخه، از ارتباط Type-C با کامپیوتر و قابلیت استفاده از Type-C برای تامین انرژی دستگاه پشتیبانی می کند. این قابلیت ها برای کاربرانی که علاوه بر اندازه گیری دستی به ارتباط با کامپیوتر یا استفاده طولانی تر از دستگاه نیاز دارند، می توانند در انتخاب مدل مؤثر باشند.

• در نهایت نیاز خود را با قابلیت های VC97 NEW تطبیق دهید

اگر به مولتی متری نیاز دارید که در کنار اندازه گیری ولتاژ و جریان، امکاناتی مانند مقاومت تا محدوده بالا، ظرفیت خازنی، فرکانس، Duty Cycle، دما، دیود، پیوستگی، hFE و NCV را نیز در اختیار شما قرار دهد، VC97 NEW مجموعه نسبتاً کاملی از قابلیت های اندازه گیری را ارائه می کند. نمایشگر 3999 کنت، Auto Range، True RMS و قابلیت هایی مانند MAX/MIN، REL و HOLD نیز آن را برای استفاده های متنوع فنی مناسب می کنند.

در نهایت، برای انتخاب مدل مناسب ابتدا کاربرد اصلی خود را مشخص کنید، سپس محدوده ولتاژ و جریان، رنج مقاومت و ظرفیت، فرکانس، دقت، True RMS، امکانات مورد نیاز، رده ایمنی و نحوه تغذیه و ارتباط دستگاه را بررسی کنید. برای استفاده حرفه ای نیز بهتر است پیش از خرید، مشخصات نسخه دقیق دستگاه و دیتاشیت آن با نیاز واقعی شما تطبیق داده شود؛ زیرا مدل های مختلف VC97 با تفاوت هایی در محدوده ها، تغذیه و برخی امکانات عرضه شده اند.

آموزش استفاده از مولتی متر دیجیتال Megatek VC97 NEW

برای استفاده صحیح از مولتی متر دیجیتال Megatek VC97 NEW ابتدا باتری های دستگاه را در محل تعیین شده قرار دهید و از قرارگیری صحیح قطب های آن ها اطمینان حاصل کنید. این مولتی متر از چهار باتری ۱.۵ ولتی AAA استفاده می کند. پس از روشن کردن دستگاه، نمایشگر LCD فعال می شود و می توانید با استفاده از سلکتور چرخشی و کلیدهای کنترلی، حالت اندازه گیری مورد نظر را انتخاب کنید.

پیش از هر اندازه گیری، ابتدا نوع کمیت مورد نظر، محدوده تقریبی آن و ورودی مناسب پراب را مشخص کنید. همچنین قبل از اتصال پراب ها به مدار، مطمئن شوید که عملکرد انتخاب شده با نوع اندازه گیری مطابقت دارد. در اندازه گیری جریان، توجه به محل اتصال پراب قرمز اهمیت ویژه ای دارد؛ زیرا ورودی های جریان برای محدوده های مختلف در نظر گرفته شده اند.

• اتصال صحیح پراب ها

پراب مشکی معمولاً به ترمینال COM متصل می شود و پراب قرمز بسته به نوع اندازه گیری به ورودی مربوط به ولتاژ، مقاومت، فرکانس، ظرفیت، دما یا جریان متصل می شود. برای اندازه گیری جریان های پایین تر از محدوده ورودی آمپری، باید از ورودی µA/mA استفاده شود و برای جریان های بالاتر از ورودی 10A استفاده کنید.

قبل از تغییر حالت اندازه گیری، بهتر است پراب ها را از مدار جدا کنید؛ مخصوصاً زمانی که از حالت جریان به حالت ولتاژ، مقاومت یا سایر عملکردها تغییر می دهید. در مولتی مترهای این خانواده، ورودی های جریان دارای حفاظت فیوزی هستند، اما اتصال اشتباه پراب یا انتخاب عملکرد نادرست همچنان می تواند باعث آسیب به دستگاه یا مدار شود.

• اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم، ابتدا پراب مشکی را به COM و پراب قرمز را به ورودی V متصل کنید. سپس سلکتور را روی حالت ولتاژ قرار دهید و در صورت وجود انتخاب AC/DC، حالت DC را انتخاب کنید.

پراب ها را به دو نقطه مورد نظر در مدار متصل کنید. پراب قرمز را به نقطه مثبت و پراب مشکی را به نقطه منفی یا مرجع مدار متصل کنید. مقدار ولتاژ روی نمایشگر ظاهر می شود. اگر قطب های پراب برعکس باشند، دستگاه می تواند مقدار را با علامت منفی نمایش دهد.

VC97 NEW امکان اندازه گیری ولتاژ DC تا ۱۰۰۰ ولت را دارد؛ با این حال، نباید صرفاً بر اساس حداکثر عدد درج شده روی دستگاه اقدام به اندازه گیری مدارهای ولتاژ بالا کرد و باید رده ایمنی، وضعیت پراب ها و شرایط واقعی مدار نیز در نظر گرفته شود.

• اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، پراب مشکی را در COM و پراب قرمز را در ورودی V قرار دهید. سلکتور را روی حالت ولتاژ AC قرار دهید و سپس پراب ها را به دو نقطه ای که اختلاف پتانسیل آن ها باید اندازه گیری شود متصل کنید.

در این حالت VC97 NEW از True RMS برای اندازه گیری AC استفاده می کند. پس از ثابت شدن مقدار روی نمایشگر، می توانید ولتاژ را مشاهده و ثبت کنید. در اندازه گیری ولتاژ برق شهر یا مدارهای دارای ولتاژ بالا، هنگام اتصال پراب ها دقت زیادی داشته باشید و از لمس قسمت فلزی پراب ها خودداری کنید.

• استفاده از Auto Range و Manual Range

VC97 NEW دارای قابلیت Auto Range است و در حالت خودکار دستگاه محدوده مناسب اندازه گیری را متناسب با مقدار ورودی انتخاب می کند. این حالت برای استفاده عمومی بسیار ساده است و نیاز به انتخاب دستی رنج را کاهش می دهد.

در صورت نیاز به کنترل دقیق تر محدوده، می توانید از حالت انتخاب دستی رنج استفاده کنید. اگر در حالت دستی مقدار اندازه گیری از محدوده انتخاب شده بیشتر باشد، نمایشگر معمولاً وضعیت OL را نشان می دهد. در چنین شرایطی باید محدوده مناسب تری انتخاب شود و هرگز نباید صرفاً برای رفع OL، بدون بررسی مقدار واقعی، محدوده ای نامتناسب انتخاب کرد.

• اندازه گیری جریان DC و AC

اندازه گیری جریان با اندازه گیری ولتاژ متفاوت است و باید با دقت بیشتری انجام شود. برای شروع، مدار را خاموش کنید و پراب مشکی را به COM متصل کنید. پراب قرمز را متناسب با مقدار جریان مورد انتظار به ورودی µA/mA یا 10A متصل کنید.

سپس مولتی متر را روی حالت جریان قرار دهید و در صورت نیاز نوع جریان را بین AC و DC انتخاب کنید. برای اندازه گیری جریان، مولتی متر باید به صورت سری با مدار قرار بگیرد، نه به صورت موازی. بنابراین ابتدا مسیر مدار را در نقطه مناسب قطع کنید و مولتی متر را در همان مسیر قرار دهید.

پس از اطمینان از اتصال صحیح، مدار را روشن کرده و مقدار جریان را مشاهده کنید. اگر مقدار جریان نامشخص است، از رنج و ورودی مناسب شروع کنید و هرگز برای اندازه گیری جریان بالا، پراب را در ورودی 10A قرار داده و دستگاه را به صورت موازی روی منبع ولتاژ وصل نکنید؛ چنین اتصالی می تواند بسیار خطرناک باشد. دستورالعمل های VC97 نیز برای اندازه گیری جریان، اتصال جداگانه ورودی های mA و 10A و حفاظت فیوزی را مشخص می کنند.

• اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مدار را خاموش کنید و در صورت وجود خازن، آن را تخلیه کنید. پراب مشکی را به COM و پراب قرمز را به ورودی V متصل کرده و سلکتور را روی حالت مقاومت قرار دهید.

دو سر پراب را به دو سر مقاومت یا مسیر مورد بررسی متصل کنید و مقدار مقاومت را روی نمایشگر بخوانید. در اندازه گیری مقاومت داخل مدار، وجود سایر قطعات موازی می تواند مقدار نمایش داده شده را تغییر دهد؛ بنابراین برای اندازه گیری دقیق یک مقاومت، در صورت نیاز باید آن را از مدار جدا کرد.

محدوده مقاومت VC97 NEW تا ۴۰ مگااهم است و دستگاه می تواند برای بررسی مقاومت ها، سیم کشی ها و مسیرهای مختلف مدار مورد استفاده قرار گیرد.

• تست پیوستگی یا Continuity

برای بررسی اتصال سیم یا مسیر مدار، دستگاه را روی حالت Continuity قرار دهید. مانند تست مقاومت، مدار باید بدون برق باشد و خازن های آن نیز تخلیه شده باشند.

پراب ها را به دو نقطه مورد نظر متصل کنید. اگر مقاومت مسیر پایین باشد، دستگاه با استفاده از بیزر وجود پیوستگی را اعلام می کند. این قابلیت برای بررسی سیم ها، فیوزها، مسیرهای PCB، کلیدها و اتصالات بسیار کاربردی است.

• تست دیود

برای تست دیود، ابتدا مدار را خاموش کرده و دیود را در صورت نیاز از مدار جدا کنید. سلکتور را روی حالت تست دیود قرار دهید و پراب مشکی را به COM و پراب قرمز را به ورودی V متصل کنید.

پراب قرمز را به سمت آند و پراب مشکی را به سمت کاتد دیود متصل کنید. مقدار افت ولتاژ روی نمایشگر نشان داده می شود. سپس با جابه جا کردن پراب ها می توان رفتار دیود در جهت مخالف را نیز بررسی کرد. اگر دیود در هر دو جهت مانند یک اتصال کوتاه یا مدار باز رفتار کند، باید احتمال خرابی آن بررسی شود.

• اندازه گیری ظرفیت خازن

برای اندازه گیری ظرفیت خازن، ابتدا برق مدار را کاملاً قطع و خازن را تخلیه کنید. سپس حالت Capacitance را روی دستگاه انتخاب کرده و پراب ها را به دو پایه خازن متصل کنید.

در مورد خازن های قطبی، جهت اتصال را نیز رعایت کنید. پس از اتصال، مدتی صبر کنید تا مقدار نمایشگر پایدار شود و سپس ظرفیت خازن را بخوانید. VC97 NEW قابلیت اندازه گیری ظرفیت خازنی را در محدوده های مختلف دارد و می تواند برای بررسی خازن های مورد استفاده در مدارهای الکترونیکی کاربرد داشته باشد.

هرگز یک خازن شارژشده را مستقیماً به ورودی اندازه گیری ظرفیت متصل نکنید؛ تخلیه نکردن خازن می تواند به دستگاه آسیب بزند.

• اندازه گیری فرکانس

برای اندازه گیری فرکانس، پراب مشکی را به COM و پراب قرمز را به ورودی V متصل کنید و حالت Hz را انتخاب کنید. سپس پراب ها را به نقاط مورد نظر سیگنال متصل کنید.

مقدار فرکانس بر حسب هرتز روی نمایشگر نشان داده می شود. این قابلیت برای بررسی سیگنال های الکتریکی، مدارهای الکترونیکی و برخی منابع تغذیه و سیستم های کنترلی کاربرد دارد. در صورت استفاده از حالت Duty Cycle نیز می توان نسبت زمان روشن بودن سیگنال به دوره تناوب آن را بررسی کرد.

• اندازه گیری Duty Cycle

اگر هدف بررسی سیگنال های پالسی یا PWM باشد، می توانید حالت Duty Cycle را انتخاب کنید. پس از اتصال صحیح پراب ها به سیگنال، مقدار Duty Cycle به صورت درصد روی نمایشگر نمایش داده می شود.

این قابلیت در بررسی مدارهای کنترلی، منابع تغذیه سوئیچینگ و سیگنال های پالسی می تواند مفید باشد. در این نوع اندازه گیری باید مشخصات سیگنال و محدوده مجاز ورودی دستگاه را در نظر گرفت.

• اندازه گیری دما

برای اندازه گیری دما، پراب دمایی مناسب را به ورودی مخصوص آن متصل کنید و دستگاه را روی حالت Temperature قرار دهید. سپس نوک پراب را روی نقطه یا جسم مورد نظر قرار دهید و تا پایدار شدن مقدار صبر کنید.

VC97 NEW امکان نمایش دما بر اساس درجه سانتی گراد و فارنهایت را دارد. هنگام استفاده از پراب دما، نباید ولتاژ را به ورودی مخصوص دما وارد کرد. همچنین محدوده دمای قابل تحمل پراب باید جداگانه بررسی شود و نباید آن را صرفاً بر اساس محدوده اندازه گیری دستگاه در نظر گرفت. دستورالعمل های VC97 نیز نسبت به وارد کردن ولتاژ در حالت اندازه گیری دما هشدار می دهند.

• تست ترانزیستور با hFE

برای بررسی ضریب تقویت جریان ترانزیستور، حالت hFE را انتخاب کنید و ترانزیستور را مطابق نوع و پایه های آن در محل مخصوص قرار دهید. VC97 NEW امکان بررسی ترانزیستورهای NPN و PNP را در محدوده hFE ارائه می کند.

پیش از قرار دادن ترانزیستور، مطمئن شوید پایه های E، B و C را به ترمینال صحیح متصل می کنید. نتیجه نمایش داده شده برای hFE می تواند برای بررسی اولیه ترانزیستور مفید باشد، اما نباید آن را معادل یک تست کامل عملکرد ترانزیستور در شرایط کاری واقعی در نظر گرفت.

• استفاده از قابلیت NCV

برای تشخیص اولیه ولتاژ AC بدون تماس مستقیم، حالت NCV را انتخاب کنید. سپس قسمت مشخص شده دستگاه را به سیم یا نقطه مورد نظر نزدیک کنید. در صورت تشخیص میدان الکتریکی، دستگاه می تواند با نمایشگر، چراغ یا هشدار صوتی وجود ولتاژ را اعلام کند.

NCV برای بررسی سریع وجود احتمالی ولتاژ کاربرد دارد، اما نباید به عنوان تنها روش تایید بی برق بودن مدار استفاده شود. برای کارهای ایمنی، پس از قطع برق باید با روش اندازه گیری مناسب و پراب های سالم، نبود ولتاژ بررسی شود. برخی راهنماهای VC97 نیز NCV را به عنوان تشخیص غیرتماسی AC معرفی می کنند.

• استفاده از Data Hold

با فعال کردن قابلیت HOLD، مقدار فعلی اندازه گیری روی نمایشگر ثابت می ماند. این قابلیت زمانی مفید است که دسترسی هم زمان به نقطه اندازه گیری و نمایشگر دشوار باشد.

پس از ثبت مقدار، دوباره کلید HOLD را فشار دهید تا دستگاه از حالت نگه داشتن مقدار خارج شود و اندازه گیری به صورت عادی ادامه پیدا کند.

• استفاده از MAX، MIN و REL

قابلیت MAX/MIN برای مشاهده بیشترین و کمترین مقدار ثبت شده در فرآیند اندازه گیری کاربرد دارد. این عملکرد در بررسی تغییرات ولتاژ، جریان یا سایر کمیت هایی که در طول زمان تغییر می کنند مفید است.

قابلیت REL نیز برای اندازه گیری نسبی استفاده می شود. در این حالت دستگاه یک مقدار را به عنوان مرجع در نظر گرفته و تغییر مقدار فعلی نسبت به آن را نمایش می دهد. این عملکرد می تواند برای حذف مقدار اولیه یا بررسی تغییرات نسبت به یک نقطه مرجع کاربردی باشد.

• استفاده از نور پس زمینه و چراغ قوه

در محیط های کم نور می توانید نور پس زمینه نمایشگر را فعال کنید تا اعداد و واحدها بهتر دیده شوند. در صورت وجود چراغ قوه داخلی در نسخه VC97 NEW، می توان از آن برای روشن کردن محدوده کاری در محیط های کم نور نیز استفاده کرد.

پس از پایان کار، در صورت عدم نیاز، نور و چراغ را خاموش کنید تا مصرف باتری کاهش پیدا کند.

• اتصال دستگاه به کامپیوتر از طریق Type-C

در نسخه VC97 NEW، رابط Type-C برای ارتباط با کامپیوتر و همچنین تامین انرژی دستگاه در نظر گرفته شده است. در صورت استفاده از نرم افزار مربوطه، ابتدا اتصال را برقرار کرده و سپس مطابق دستورالعمل نرم افزار دستگاه را شناسایی کنید.

قبل از استفاده از قابلیت ارتباط با کامپیوتر، بهتر است مطمئن شوید کابل و نرم افزار با نسخه دقیق دستگاه سازگار هستند؛ زیرا مشخصات رابط و نرم افزار ممکن است بین نسخه های مختلف VC97 متفاوت باشد.

• نکات مهم برای اندازه گیری دقیق و ایمن

برای اندازه گیری دقیق، از پراب سالم استفاده کنید و قبل از شروع کار، عایق و نوک فلزی پراب ها را بررسی کنید. همچنین محدوده اندازه گیری و عملکرد انتخاب شده باید با کمیت مورد نظر مطابقت داشته باشد.

در اندازه گیری مقاومت، پیوستگی، دیود و ظرفیت خازن، مدار باید بدون برق باشد. در اندازه گیری جریان، مولتی متر باید به صورت سری در مدار قرار بگیرد و هرگز نباید حالت جریان را به صورت موازی روی منبع ولتاژ آزمایش کرد. همچنین هنگام تغییر از اندازه گیری جریان به ولتاژ یا سایر حالت ها، ابتدا پراب ها را از مدار جدا کنید.

در اندازه گیری ولتاژهای بالا نیز فقط به عدد درج شده روی مولتی متر اکتفا نکنید و رده ایمنی، پراب ها، فیوزها و شرایط محیط اندازه گیری را در نظر بگیرید. راهنماهای VC97 بر استفاده از پراب سالم و رعایت الزامات ایمنی هنگام اندازه گیری تاکید دارند.

در مجموع، کار با Megatek VC97 NEW از انتخاب صحیح عملکرد و اتصال صحیح پراب ها شروع می شود. برای ولتاژ، مقاومت، فرکانس، ظرفیت، دیود و پیوستگی معمولاً پراب مشکی در COM و پراب قرمز در ورودی V قرار می گیرد؛ در اندازه گیری جریان باید از ورودی جریان مناسب استفاده شود و دستگاه به صورت سری در مدار قرار گیرد. با استفاده از Auto Range، True RMS، Data Hold، MAX/MIN، REL، NCV، اندازه گیری دما و سایر قابلیت های دستگاه می توان طیف گسترده ای از تست های الکتریکی و الکترونیکی را انجام داد.

اقلام همراه مولتی متر دیجیتال Megatek VC97 NEW:

• پراب های اندازه گیری قرمز و مشکی

• سنسور دما برای اندازه گیری دما با دستگاه

• مبدل hFE ترانزیستور برای تست ترانزیستورهای NPN و PNP

• باتری های AAA برای تامین انرژی دستگاه

• فیوز یدکی برای جایگزینی فیوز حفاظتی

• کاتالوگ یا دفترچه راهنمای استفاده برای آشنایی با نحوه کار و قابلیت های دستگاه

سوالات متداول درباره مولتی متر دیجیتال Megatek VC97 NEW

۱. آیا مولتی متر Megatek VC97 NEW قابلیت True RMS دارد؟

بله، Megatek VC97 NEW از قابلیت True RMS برای اندازه گیری پارامترهای AC پشتیبانی می کند. این قابلیت در اندازه گیری سیگنال های AC که شکل موج آن ها از حالت سینوسی ایده آل فاصله دارد، اهمیت بیشتری پیدا می کند و برای کار با تجهیزات الکترونیکی و منابع تغذیه کاربردی است.

۲. مولتی متر Megatek VC97 NEW چه کمیت هایی را اندازه گیری می کند؟

این مولتی متر برای اندازه گیری ولتاژ AC و DC، جریان AC و DC، مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle و دما طراحی شده است. علاوه بر این، قابلیت هایی مانند تست دیود، تست پیوستگی، تست ترانزیستور با hFE و تشخیص غیرتماسی ولتاژ NCV نیز در امکانات آن قرار دارند.

۳. آیا Megatek VC97 NEW برای تعمیرات الکترونیکی مناسب است؟

بله، مجموعه قابلیت های این مدل برای بسیاری از کارهای تعمیراتی و عیب یابی الکترونیکی قابل استفاده است. اندازه گیری مقاومت، ظرفیت خازن، فرکانس، Duty Cycle، تست دیود، پیوستگی و hFE در کنار اندازه گیری ولتاژ و جریان، امکان بررسی بخش های مختلف مدار را فراهم می کند. نمایشگر 3999 کنت و قابلیت Auto Range نیز استفاده روزمره از دستگاه را ساده تر می کنند.

۴. آیا می توان با Megatek VC97 NEW برق شهر را اندازه گیری کرد؟

بله، این مدل برای اندازه گیری ولتاژ AC در محدوده مشخص شده طراحی شده است؛ اما هنگام اندازه گیری برق شهر باید رده ایمنی دستگاه، سلامت پراب ها و محدوده مجاز اندازه گیری رعایت شود. همچنین پیش از اتصال پراب ها باید عملکرد صحیح دستگاه انتخاب شده باشد و در زمان اندازه گیری از تماس با بخش فلزی پراب ها خودداری شود. راهنمای VC97 نیز بر انتخاب صحیح عملکرد و جدا کردن پراب ها هنگام تغییر حالت اندازه گیری تاکید دارد.

۵. هنگام اندازه گیری جریان با Megatek VC97 NEW چه نکته ای اهمیت بیشتری دارد؟

مهم ترین نکته، انتخاب ورودی جریان مناسب و اتصال سری مولتی متر با مدار است. پراب قرمز باید بر اساس مقدار جریان مورد انتظار به ورودی مناسب متصل شود و برای جریان های بالاتر از محدوده ورودی µA/mA باید از ورودی 10A استفاده شود. پس از پایان اندازه گیری جریان نیز بهتر است پراب از مدار جدا و ورودی آن به حالت مناسب برای اندازه گیری های بعدی منتقل شود. اتصال اشتباه مولتی متر در حالت جریان به منبع ولتاژ می تواند باعث آسیب به دستگاه یا مدار شود.
