کانتر (شمارنده دیجیتال) آتونیکس AUTONICS CT6S-1P4

معرفی کانتر (شمارنده دیجیتال) آتونیکس AUTONICS CT6S-1P4

1. کانتر دیجیتال آتونیکس AUTONICS CT6S-1P4 یک شمارنده و تایمر چندمنظوره صنعتی است که برای شمارش پالس، کنترل تعداد قطعات، پایش فرآیندهای تکرارشونده و اجرای عملیات زمان بندی در سیستم های اتوماسیون صنعتی مورد استفاده قرار می گیرد. این دستگاه با طراحی پنلی استاندارد و ابعاد ۴۸×۴۸ میلی متر، به گونه ای ساخته شده است که بتوان آن را به راحتی روی تابلوهای برق، پنل های کنترلی و ماشین آلات صنعتی نصب کرد. CT6S-1P4 علاوه بر عملکرد شمارنده، قابلیت کار به عنوان تایمر را نیز دارد و به همین دلیل می تواند در بسیاری از پروژه های کنترلی، برای انجام هم زمان عملیات شمارش و زمان بندی مورد استفاده قرار گیرد.

2. یکی از مهم ترین قابلیت های کانتر آتونیکس CT6S-1P4، امکان شمارش پالس با سرعت بالا است. این مدل می تواند پالس های ورودی را با حداکثر سرعت ۱۰٬۰۰۰ شمارش در ثانیه دریافت و پردازش کند و به همین دلیل برای فرآیندهایی که در آن تعداد قطعات یا پالس های ورودی با سرعت زیادی تغییر می کنند، مناسب است. بسته به نوع کاربرد و سرعت سیگنال، امکان انتخاب سرعت شمارش متناسب با فرآیند وجود دارد. این ویژگی باعث می شود CT6S-1P4 در خطوط تولید، ماشین آلات بسته بندی، دستگاه های مونتاژ و سیستم هایی که از سنسور یا انکودر برای تولید پالس استفاده می کنند، عملکرد مناسبی داشته باشد.

3. CT6S-1P4 از حالت های مختلف شمارش پشتیبانی می کند و کاربر می تواند متناسب با نوع فرآیند، شمارش افزایشی یا کاهشی را انتخاب کند. در حالت شمارش، پالس های دریافت شده از تجهیزاتی مانند سنسورهای مجاورتی و انکودرها توسط دستگاه شمارش شده و مقدار حاصل روی نمایشگر دیجیتال نمایش داده می شود. قابلیت تنظیم مقدار اولیه نیز به کاربر اجازه می دهد شمارنده را از مقدار موردنظر آغاز کند. همچنین قابلیت SCALE امکان تبدیل و مقیاس بندی مقدار شمارش را فراهم می کند تا عدد نمایش داده شده متناسب با نیاز فرآیند تنظیم شود.

4. نمایشگر ۶ رقمی این کانتر امکان مشاهده مقدار شمارش را به صورت واضح فراهم می کند و قابلیت نمایش عدد اعشاری نیز در اختیار کاربر قرار دارد. این ویژگی در کاربردهایی که لازم است مقدار شمارش به شکل اعشاری یا با ضریب مشخص نمایش داده شود، کاربردی است. علاوه بر حالت شمارش معمولی، دستگاه دارای قابلیت TOTAL/HOLD بوده و قابلیت BATCH نیز برای کاربردهایی که فرآیند به صورت دسته ای انجام می شود، قابل استفاده است.

5. کانتر آتونیکس CT6S-1P4 علاوه بر شمارش، دارای عملکرد تایمر چندمنظوره نیز است. کاربر می تواند دستگاه را متناسب با نوع فرآیند در حالت تایمر تنظیم کرده و برای اجرای عملیات مختلف زمانی از آن استفاده کند. این قابلیت باعث می شود CT6S-1P4 برای سیستم هایی که علاوه بر شمارش تعداد قطعات یا پالس ها، به کنترل زمانی یک فرآیند نیز نیاز دارند، کاربرد بیشتری داشته باشد.

6. این مدل از سیگنال های ورودی NPN و PNP پشتیبانی می کند و امکان هماهنگ کردن آن با انواع سنسورها و تجهیزات صنعتی را افزایش می دهد. قابلیت اتصال به سنسورهای مجاورتی و انکودرها نیز باعث شده است CT6S-1P4 برای سیستم هایی که نیاز به تشخیص عبور قطعات، شمارش عملیات یا دریافت پالس از تجهیزات مکانیکی دارند، گزینه مناسبی باشد. برای مثال، در یک خط تولید می توان سنسور را به کانتر متصل کرد تا با عبور هر قطعه یک پالس ایجاد شده و دستگاه تعداد قطعات عبوری را شمارش و روی نمایشگر نمایش دهد.

7. از نظر خروجی، این مدل دارای یک خروجی رله با ظرفیت ۵ آمپر است که امکان استفاده از کانتر در فرآیندهای کنترلی را فراهم می کند. در صورت رسیدن مقدار شمارش یا زمان به مقدار تنظیم شده، خروجی دستگاه می تواند مطابق تنظیمات انجام شده تغییر وضعیت دهد و برای کنترل مدار یا تجهیزات مناسب مورد استفاده قرار گیرد. این قابلیت باعث می شود CT6S-1P4 علاوه بر نمایش مقدار شمارش، در اجرای عملیات کنترلی نیز نقش داشته باشد.

8. یکی دیگر از قابلیت های مهم AUTONICS CT6S-1P4، پشتیبانی از ارتباط MODBUS است. وجود این قابلیت امکان استفاده از کانتر در سیستم های اتوماسیون و ارتباط با تجهیزات سازگار را فراهم می کند. این ویژگی برای پروژه هایی که در آن چند تجهیز کنترلی در کنار یکدیگر فعالیت می کنند و نیاز به تبادل اطلاعات وجود دارد، کاربردی است.

9. قابلیت SCALE در این دستگاه نیز امکان تنظیم پارامترهای شمارش و تبدیل مقدار پالس های ورودی به مقدار موردنظر فرآیند را فراهم می کند. این ویژگی به خصوص در کاربردهایی که مقدار واقعی فرآیند با تعداد پالس های ورودی یکسان نیست، اهمیت دارد و به کاربر اجازه می دهد مقدار نمایش داده شده را متناسب با فرآیند تنظیم کند.

10. CT6S-1P4 همچنین دارای قابلیت حفاظت از حافظه و تنظیمات دستگاه است و وجود قفل کلید از تغییر ناخواسته تنظیمات جلوگیری می کند. این قابلیت در محیط های صنعتی که چند اپراتور با دستگاه کار می کنند اهمیت دارد و باعث می شود تنظیمات انجام شده با احتمال کمتری به صورت تصادفی تغییر کنند.

11. از نظر تغذیه، کانتر آتونیکس CT6S-1P4 با ولتاژ ۱۰۰ تا ۲۴۰ ولت AC کار می کند و برای استفاده در تابلوهای برق و سیستم های کنترلی مناسب است. محدوده دمای کاری دستگاه از ۱۰- تا ۵۵+ درجه سانتی گراد اعلام شده و ابعاد استاندارد ۴۸×۴۸ میلی متر آن نیز امکان نصب در فضای محدود پنل های کنترلی را فراهم می کند.

12. در مجموع، کانتر دیجیتال آتونیکس AUTONICS CT6S-1P4 یک تجهیز کنترلی چندمنظوره برای شمارش پالس و اجرای عملیات زمان بندی است که امکاناتی مانند سرعت شمارش تا ۱۰٬۰۰۰ پالس در ثانیه، شمارش افزایشی و کاهشی، قابلیت SCALE و BATCH، نمایش ۶ رقمی، عملکرد تایمر، ورودی NPN و PNP، قابلیت اتصال به سنسورهای مجاورتی و انکودر، خروجی رله ۵ آمپر و ارتباط MODBUS را در اختیار کاربر قرار می دهد. ترکیب این امکانات، CT6S-1P4 را به گزینه ای مناسب برای خطوط تولید، ماشین آلات صنعتی، تجهیزات بسته بندی، سیستم های شمارش قطعات و پروژه های مختلف اتوماسیون صنعتی تبدیل کرده است.

ویژگی ها و مزایای کانتر آتونیکس AUTONICS CT6S-1P4

• شمارش با سرعت بالا

کانتر CT6S-1P4 قابلیت شمارش پالس با سرعت حداکثر ۱۰٬۰۰۰ شمارش در ثانیه را دارد و برای فرآیندهای صنعتی سریع و خطوط تولیدی که پالس های ورودی با سرعت بالا ایجاد می شوند، مناسب است.

• عملکرد دوگانه کانتر و تایمر

این دستگاه می تواند به عنوان شمارنده یا تایمر مورد استفاده قرار گیرد و کاربر می تواند حالت عملکرد را متناسب با نیاز فرآیند انتخاب کند. این ویژگی باعث می شود بدون نیاز به استفاده از دو تجهیز مجزا، عملیات شمارش و زمان بندی با یک دستگاه انجام شود.

• پشتیبانی از شمارش افزایشی و کاهشی

CT6S-1P4 امکان شمارش به صورت افزایشی، کاهشی و افزایشی/کاهشی را فراهم می کند و در نتیجه برای فرآیندهای مختلف شمارش قطعات، حرکت مکانیکی و دریافت پالس انعطاف پذیری مناسبی دارد.

• پشتیبانی از ورودی NPN و PNP

امکان انتخاب ورودی ولتاژی PNP یا ورودی بدون ولتاژ NPN، سازگاری کانتر را با طیف متنوعی از سنسورها و تجهیزات صنعتی افزایش می دهد. به همین دلیل می توان از آن در کنار سنسورهای مختلف و تجهیزات تولیدکننده پالس استفاده کرد.

• قابلیت SCALE یا مقیاس بندی شمارش

قابلیت SCALE به کاربر اجازه می دهد مقدار نمایش داده شده را متناسب با فرآیند تنظیم کند. این ویژگی زمانی کاربرد دارد که تعداد پالس های ورودی مستقیماً برابر با مقدار واقعی موردنظر نباشد و لازم باشد مقدار شمارش بر اساس یک ضریب مشخص نمایش داده شود.

• قابلیت BATCH و تنظیم مقدار اولیه

این مدل برای کاربردهای شمارش دسته ای نیز امکانات مناسبی دارد و امکان تعیین نقطه شروع شمارش را فراهم می کند. این قابلیت ها در خطوط تولید و فرآیندهایی که محصولات در دسته های مشخص شمارش می شوند، کاربردی هستند.

• نمایشگر ۶ رقمی LED

دستگاه به نمایشگر ۶ رقمی 7-Segment مجهز است و امکان نمایش مقدار شمارش یا زمان را فراهم می کند. محل نمایش اعشار نیز قابل تنظیم است و در حالت شمارنده امکان تعریف اعشار تا پنج رقم وجود دارد.

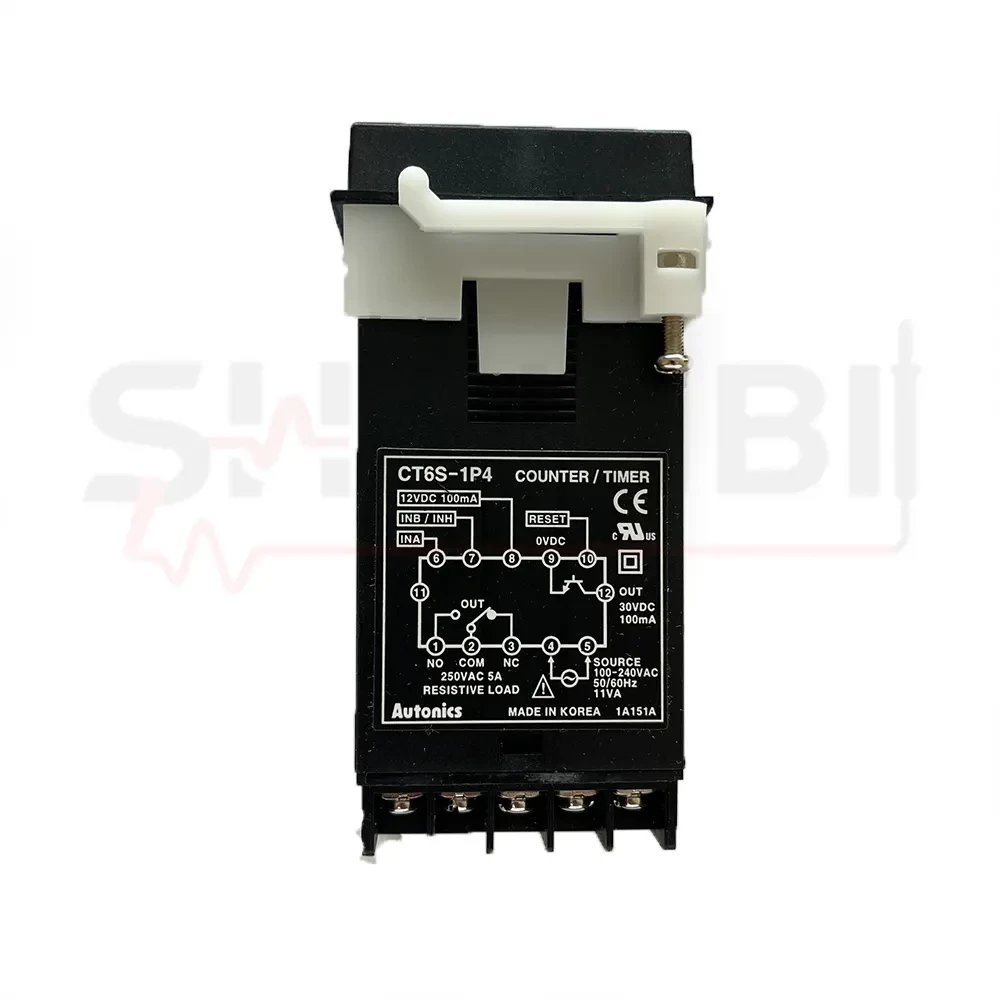

• خروجی رله و خروجی ترانزیستوری

CT6S-1P4 دارای یک خروجی رله SPDT و یک خروجی NPN Open Collector است که امکان استفاده از دستگاه برای اجرای عملیات کنترلی را فراهم می کند. ظرفیت خروجی رله تا ۵ آمپر اعلام شده است.

• ارتباط MODBUS از طریق RS485

مدل CT6S-1P4 از ارتباط RS485 با پروتکل Modbus RTU پشتیبانی می کند و امکان تنظیم پارامترها و پایش مقادیر از طریق سیستم های سازگار را فراهم می سازد. این ویژگی برای استفاده از کانتر در سیستم های اتوماسیون صنعتی و پروژه های کنترلی یک مزیت مهم محسوب می شود.

• حفاظت از تنظیمات و حافظه دستگاه

کانتر دارای قابلیت حفاظت حافظه با ماندگاری تقریبی ۱۰ سال است و همچنین قفل کلید از تغییر ناخواسته تنظیمات دستگاه جلوگیری می کند. این ویژگی برای محیط های صنعتی که دستگاه توسط اپراتورهای مختلف استفاده می شود، اهمیت دارد.

• طراحی پنلی و ابعاد استاندارد

با ابعاد ۴۸×۴۸ میلی متر و طراحی مناسب نصب روی پنل، CT6S-1P4 می تواند در تابلوهای برق و پنل های کنترلی با فضای محدود نصب شود. پنل جلویی دستگاه نیز دارای درجه حفاظت IP65 است.

ویژگی ها و مزایای کانتر آتونیکس AUTONICS CT6S-1P4:

• شمارش با سرعت بالا

کانتر CT6S-1P4 امکان شمارش پالس با سرعت حداکثر ۱۰٬۰۰۰ شمارش در ثانیه را دارد و برای خطوط تولید و ماشین آلاتی که با سرعت بالا کار می کنند، گزینه مناسبی است. سرعت شمارش را می توان بین ۱، ۳۰، ۱۰۰۰، ۵۰۰۰ و ۱۰٬۰۰۰ پالس در ثانیه انتخاب کرد.

• قابلیت کار به عنوان کانتر و تایمر

این مدل یک دستگاه چندمنظوره است و امکان انتخاب حالت شمارنده یا تایمر را در اختیار کاربر قرار می دهد. بنابراین می توان از یک تجهیز برای شمارش پالس ها و همچنین اجرای عملیات زمان بندی استفاده کرد.

• شمارش افزایشی، کاهشی و ترکیبی

CT6S-1P4 از حالت های مختلف شمارش شامل Count Up، Count Down و Count Up/Down پشتیبانی می کند و امکان تطبیق عملکرد دستگاه با فرآیندهای مختلف صنعتی را فراهم می سازد.

• نمایشگر ۶ رقمی

نمایشگر LED شش رقمی دستگاه امکان مشاهده واضح مقدار شمارش یا زمان را فراهم می کند. محدوده شمارش نیز از ۹۹۹۹۹- تا ۹۹۹۹۹۹ است و امکان نمایش اعشار تا پنج رقم وجود دارد.

• قابلیت SCALE یا مقیاس بندی

با استفاده از قابلیت SCALE می توان مقدار نمایش داده شده را متناسب با فرآیند تنظیم کرد. این ویژگی زمانی کاربرد دارد که تعداد پالس های ورودی مستقیماً با مقدار واقعی موردنظر یکسان نباشد و نیاز به تبدیل یا ضریب دهی وجود داشته باشد.

• پشتیبانی از ورودی NPN و PNP

دستگاه امکان انتخاب ورودی ولتاژی PNP یا ورودی بدون ولتاژ NPN را دارد و به همین دلیل می تواند با انواع مختلف سنسورها و تجهیزات تولیدکننده پالس مورد استفاده قرار گیرد.

خروجی رله ۵ آمپر
CT6S-1P4 دارای یک خروجی رله SPDT است و ظرفیت کنتاکت آن تا ۵ آمپر در ۲۵۰ ولت AC برای بار مقاومتی اعلام شده است. این خروجی امکان استفاده از کانتر برای اجرای عملیات کنترلی را فراهم می کند.

• ارتباط RS485 و MODBUS RTU

پشتیبانی از ارتباط RS485 با پروتکل Modbus RTU امکان تنظیم پارامترها و پایش مقادیر دستگاه از طریق سیستم های سازگار را فراهم می کند و استفاده از CT6S-1P4 را در پروژه های اتوماسیون صنعتی آسان تر می سازد.

• قابلیت تنظیم زمان خروجی

زمان خروجی One-Shot دستگاه از ۰٫۰۱ تا ۹۹٫۹۹ ثانیه قابل تنظیم است و تنظیمات با گام های ۱۰ میلی ثانیه انجام می شود. این قابلیت برای کنترل دقیق مدت فعال بودن خروجی در فرآیندهای مختلف کاربرد دارد.

• قابلیت BATCH و تنظیم مقدار اولیه

این دستگاه از قابلیت های مرتبط با شمارش دسته ای و همچنین تعیین مقدار اولیه شمارش پشتیبانی می کند که برای فرآیندهای تولیدی و شمارش قطعات در دسته های مشخص کاربرد دارد.

• حفاظت از حافظه و قفل کلیدها

حافظه دستگاه برای حفظ اطلاعات در زمان قطع برق طراحی شده و مدت حفاظت حافظه حدود ۱۰ سال اعلام شده است. همچنین قابلیت قفل کلیدها از تغییر ناخواسته تنظیمات توسط اپراتور جلوگیری می کند.

• طراحی پنلی و ابعاد استاندارد ۴۸×۴۸ میلی متر

ابعاد استاندارد ۴۸×۴۸ میلی متر باعث می شود CT6S-1P4 برای نصب روی پنل و تابلوهای کنترل صنعتی مناسب باشد و فضای نسبتاً کمی اشغال کند. پنل جلویی دستگاه نیز دارای درجه حفاظت IP65 است.

مقایسه کانتر آتونیکس AUTONICS CT6S-1P4 با مدل های مشابه:

• مقایسه با AUTONICS CT4S-1P4

مدل CT4S-1P4 از نظر عملکرد کلی به CT6S-1P4 نزدیک است و قابلیت های شمارش و تایمر را ارائه می دهد، اما تفاوت اصلی آن در تعداد ارقام نمایشگر است. CT4S-1P4 دارای نمایشگر ۴ رقمی است، در حالی که CT6S-1P4 به نمایشگر ۶ رقمی مجهز شده و برای کاربردهایی که به نمایش مقادیر بزرگ تر یا دقت بالاتر در شمارش نیاز دارند، انتخاب مناسب تری محسوب می شود. هر دو مدل در ابعاد پنلی ۴۸×۴۸ میلی متر قرار می گیرند و از ورودی های قابل انتخاب PNP/NPN و سرعت شمارش تا ۱۰٬۰۰۰ شمارش در ثانیه پشتیبانی می کنند. بنابراین اگر فضای پنل محدود است اما تعداد ارقام بیشتر برای شما اهمیت دارد، CT6S-1P4 گزینه کامل تری است.

• مقایسه با AUTONICS CT6M-1P4

CT6M-1P4 نیز یک کانتر/تایمر ۶ رقمی با یک مرحله Preset است، اما در ابعاد بزرگ تر ۷۲×۷۲ میلی متر طراحی شده است. در مقابل، CT6S-1P4 با ابعاد ۴۸×۴۸ میلی متر برای تابلوهایی که فضای نصب محدودتری دارند، گزینه جمع وجورتری است. از نظر قابلیت های اصلی مانند شمارش افزایشی، کاهشی و افزایشی/کاهشی، سرعت شمارش قابل انتخاب تا ۱۰kcps و ورودی های PNP/NPN، این دو مدل بسیار نزدیک هستند. بنابراین انتخاب بین آن ها بیشتر به فضای نصب و اندازه مورد نیاز نمایشگر بستگی دارد؛ CT6S برای پنل فشرده و CT6M برای زمانی که نمایشگر و ابعاد بزرگ تر ترجیح داده می شود مناسب تر است.

• مقایسه با AUTONICS CT6Y-1P4

CT6Y-1P4 نیز در خانواده کانترهای ۶ رقمی آتونیکس قرار می گیرد، اما با فرم فاکتور متفاوت طراحی شده است. در خانواده CT، مدل CT6S در ابعاد ۴۸×۴۸ میلی متر، CT6Y در ابعاد ۷۲×۳۶ میلی متر و CT6M در ابعاد ۷۲×۷۲ میلی متر قرار می گیرند. به همین دلیل CT6Y زمانی کاربردی تر است که عرض و ارتفاع فضای نصب تابلو محدودیت خاصی داشته باشد و فرم افقی تر مورد نیاز باشد. در مقابل، CT6S-1P4 برای نصب استاندارد ۱/16 DIN و فضای پنلی ۴۸×۴۸ میلی متر انتخاب متعادل تری است.

• برتری CT6S-1P4 برای کاربردهای عمومی صنعتی

CT6S-1P4 ترکیبی از ابعاد جمع وجور، نمایشگر ۶ رقمی، سرعت شمارش قابل تنظیم تا ۱۰٬۰۰۰ cps، قابلیت شمارش UP/DOWN، عملکرد کانتر و تایمر، ورودی PNP/NPN، خروجی رله SPDT و خروجی NPN را در اختیار کاربر قرار می دهد. همچنین پنل جلویی دارای حفاظت IP65 است و امکان استفاده از قابلیت هایی مانند Prescale، Batch و Totalizer نیز وجود دارد. این مجموعه قابلیت ها باعث می شود CT6S-1P4 برای طیف گسترده ای از ماشین آلات و سیستم های اتوماسیون صنعتی انتخاب مناسبی باشد.

• جمع بندی انتخاب مدل:

اگر به یک کانتر ۶ رقمی با ابعاد استاندارد و جمع وجور ۴۸×۴۸ میلی متر نیاز دارید، CT6S-1P4 انتخاب مناسبی است. اگر تعداد ارقام کمتر برای شما کافی است و به مدل مشابه در همان ابعاد نیاز دارید، CT4S-1P4 گزینه ساده تر است. اگر فضای بیشتری در تابلو دارید و نمایشگر بزرگ تر برایتان اولویت دارد، CT6M-1P4 انتخاب مناسب تری خواهد بود. همچنین در صورتی که فرم پنل ۷۲×۳۶ میلی متر برای طراحی تابلو مناسب تر باشد، می توان CT6Y-1P4 را در نظر گرفت.

راهنمای خرید کانتر آتونیکس AUTONICS CT6S-1P4 / چگونه مدل مناسب را انتخاب کنیم؟

• تعداد ارقام نمایشگر را مشخص کنید

اولین نکته در انتخاب کانتر دیجیتال، توجه به تعداد ارقام مورد نیاز برای نمایش مقدار شمارش است. AUTONICS CT6S-1P4 دارای نمایشگر ۶ رقمی است و محدوده شمارش آن از ‎-99999 تا 999999 بوده و امکان تنظیم نقطه اعشار تا رقم پنجم را نیز دارد. بنابراین برای ماشین آلات و خطوطی که تعداد قطعات یا پالس های ورودی می تواند مقدار بالایی داشته باشد، نمایشگر ۶ رقمی این مدل مزیت قابل توجهی محسوب می شود.

• سرعت شمارش مورد نیاز را بررسی کنید

اگر کانتر قرار است پالس های سریع سنسور، انکودر یا تجهیزات اتوماسیون را ثبت کند، حداکثر سرعت شمارش اهمیت زیادی دارد. CT6S-1P4 امکان انتخاب سرعت شمارش ۱، ۳۰، ۱۰۰۰، ۵۰۰۰ و ۱۰٬۰۰۰ شمارش در ثانیه را دارد. بنابراین برای کاربردهای سرعت بالا، این مدل نسبت به کانترهای ساده گزینه مناسب تری است.

• نوع خروجی مورد نیاز را مشخص کنید

قبل از خرید باید مشخص شود که خروجی کانتر قرار است مستقیماً یک تجهیز کنترلی را فعال کند یا به ورودی PLC و مدار الکترونیکی متصل شود. CT6S-1P4 دارای یک خروجی رله SPDT و یک خروجی ترانزیستوری NPN Open Collector است. ظرفیت خروجی رله برای بار مقاومتی تا ۲۵۰VAC و ۵A اعلام شده است و خروجی NPN نیز حداکثر ۳۰VDC و ۱۰۰mA را پشتیبانی می کند.

• نوع سیگنال ورودی را با سنسور خود تطبیق دهید

یکی از نکات مهم هنگام خرید کانتر، سازگاری ورودی دستگاه با سنسور یا تجهیز تولیدکننده پالس است. CT6S-1P4 امکان انتخاب ورودی ولتاژی PNP یا ورودی بدون ولتاژ NPN را فراهم می کند؛ بنابراین می توان آن را در طیف متنوعی از سیستم های کنترل و سنسورهای صنعتی مورد استفاده قرار داد.

• مشخص کنید فقط کانتر می خواهید یا کانتر و تایمر

اگر کاربرد شما فقط شمارش قطعات است، یک کانتر ساده ممکن است کافی باشد؛ اما در پروژه هایی که علاوه بر شمارش به کنترل زمانی نیز نیاز دارند، استفاده از یک دستگاه چندمنظوره می تواند تعداد تجهیزات نصب شده در تابلو را کاهش دهد. CT6S-1P4 قابلیت انتخاب عملکرد Counter یا Timer را دارد و در حالت تایمر نیز محدوده های زمانی متنوعی از میلی ثانیه تا ساعت قابل تنظیم است.

• قابلیت SCALE و اعشار را در نظر بگیرید

در بعضی ماشین آلات مقدار پالس ورودی دقیقاً معادل مقدار مورد نظر روی نمایشگر نیست؛ برای مثال ممکن است هر چند پالس معادل یک واحد محصول باشد. قابلیت SCALE در CT6S-1P4 امکان تبدیل مقدار شمارش شده به مقدار مورد نیاز فرآیند را فراهم می کند. همچنین امکان تنظیم نقطه اعشار تا رقم پنجم وجود دارد که برای کاربردهایی با نیاز به نمایش مقادیر اعشاری مفید است.

• شرایط نصب و فضای تابلو را بررسی کنید

ابعاد پنلی CT6S-1P4 برابر ۴۸×۴۸ میلی متر است و در رده تجهیزات ۱/16 DIN قرار می گیرد. بنابراین پیش از خرید باید ابعاد برش تابلو و فضای موجود برای نصب بررسی شود. اگر تابلو فضای محدودی دارد، فرم فاکتور جمع وجور این مدل می تواند نسبت به مدل های بزرگ تر خانواده CT انتخاب مناسب تری باشد.

• ولتاژ تغذیه را بررسی کنید

CT6S-1P4 برای تغذیه با ۱۰۰ تا ۲۴۰ ولت AC در فرکانس ۵۰/۶۰ هرتز طراحی شده است. بنابراین باید پیش از خرید، ولتاژ موجود در تابلو با مشخصات مدل مطابقت داشته باشد. این موضوع به خصوص هنگام جایگزینی یک کانتر قدیمی یا طراحی تابلو جدید اهمیت دارد.

• به شرایط محیطی توجه کنید

برای نصب در محیط های صنعتی، محدوده دمای کاری و مقاومت پنل در برابر شرایط محیطی نیز باید بررسی شود. CT6S-1P4 در محدوده دمایی ‎-۱۰ تا +۵۵ درجه سانتی گراد کار می کند و پنل جلویی آن دارای حفاظت IP65 است. رطوبت کاری مجاز دستگاه نیز ۳۵ تا ۸۵ درصد RH اعلام شده است.

• ارتباط با سیستم کنترل و اتوماسیون را بررسی کنید

در صورتی که قرار است کانتر با سیستم کنترل یا کامپیوتر صنعتی ارتباط داشته باشد، وجود قابلیت ارتباطی اهمیت پیدا می کند. نسخه ارتباطی CT6S-1P4 از RS485 پشتیبانی می کند و برای کاربردهایی که نیاز به تبادل اطلاعات در سیستم کنترل دارند، گزینه مناسبی است. هنگام سفارش باید نسخه دقیق مدل و قابلیت ارتباطی آن با نیاز پروژه تطبیق داده شود.

• جمع بندی انتخاب:

اگر به یک کانتر ۶ رقمی، سرعت بالا، قابلیت شمارش افزایشی و کاهشی، ورودی PNP/NPN، خروجی رله و امکان استفاده از عملکرد تایمر در یک تجهیز جمع وجور نیاز دارید، CT6S-1P4 انتخاب کاملی برای این دسته از کاربردها است. در مقابل، اگر پروژه شما فقط به شمارش ساده نیاز دارد و قابلیت هایی مانند تایمر، Scale، سرعت بالای شمارش یا خروجی های متنوع برایتان ضروری نیست، می توان مدل های ساده تر و اقتصادی تر را نیز بررسی کرد.

آموزش استفاده از کانتر آتونیکس AUTONICS CT6S-1P4

۱. نصب و آماده سازی دستگاه

ابتدا کانتر AUTONICS CT6S-1P4 را در محل مناسب روی تابلو نصب کنید. این مدل دارای ابعاد پنلی ۴۸×۴۸ میلی متر است و اتصال آن از طریق ترمینال انجام می شود. قبل از سیم کشی، حتماً نقشه ترمینال و مشخصات ورودی و خروجی را بررسی کنید و برق دستگاه را هنگام انجام سیم کشی قطع نگه دارید. تغذیه این مدل ۱۰۰ تا ۲۴۰ ولت AC با فرکانس ۵۰/۶۰ هرتز است.

۲. انتخاب نوع ورودی NPN یا PNP

یکی از اولین تنظیمات مهم، انتخاب نوع سیگنال ورودی متناسب با سنسور است. CT6S-1P4 از ورودی ولتاژی PNP و ورودی بدون ولتاژ NPN پشتیبانی می کند. بنابراین قبل از راه اندازی باید مشخص شود سنسور یا تجهیز متصل شده چه نوع سیگنالی تولید می کند. انتخاب اشتباه نوع ورودی می تواند باعث شود پالس های سنسور به درستی شمارش نشوند.

۳. انتخاب حالت Counter

پس از روشن کردن دستگاه، وارد تنظیمات مربوط به عملکرد Counter/Timer شوید و حالت COUN را برای استفاده از دستگاه به عنوان شمارنده انتخاب کنید. CT6S-1P4 علاوه بر Counter، امکان استفاده به عنوان Timer را نیز دارد؛ بنابراین انتخاب حالت کاری باید متناسب با نوع کاربرد انجام شود.

۴. انتخاب جهت شمارش

در تنظیمات Counter می توان جهت شمارش را مشخص کرد. دستگاه از حالت های شمارش افزایشی، کاهشی و افزایشی/کاهشی پشتیبانی می کند. در حالت افزایشی، مقدار شمارش با دریافت پالس افزایش پیدا می کند و در حالت کاهشی مقدار از مقدار تنظیم شده به سمت صفر حرکت می کند. برای کاربردهایی که نیاز به تغییر جهت شمارش دارند، می توان از حالت UP/DOWN استفاده کرد.

۵. تعیین مقدار هدف یا Preset

مقدار موردنظر را به عنوان مقدار تنظیمی یا Preset وارد کنید. هنگامی که شمارش به مقدار تعیین شده برسد، خروجی دستگاه مطابق حالت خروجی انتخاب شده عمل می کند. این قابلیت برای کاربردهایی مانند شمارش تعداد قطعات، کنترل تعداد سیکل ماشین یا فعال کردن یک خروجی پس از رسیدن شمارنده به مقدار مشخص کاربرد دارد. CT6S-1P4 دارای یک مرحله Preset است.

۶. تنظیم سرعت شمارش

سرعت شمارش باید متناسب با سرعت پالس ورودی انتخاب شود. CT6S-1P4 امکان انتخاب سرعت های ۱، ۳۰، ۱۰۰۰، ۵۰۰۰ و ۱۰٬۰۰۰ شمارش در ثانیه را دارد. اگر پالس های ورودی با سرعت بالایی تولید می شوند، انتخاب سرعت مناسب اهمیت زیادی دارد تا شمارش با عملکرد واقعی سنسور هماهنگ باشد.

۷. اتصال سنسور و شروع شمارش

پس از انجام تنظیمات، سنسور را مطابق نوع خروجی آن به ورودی مربوطه متصل کنید. با هر پالس معتبر از طرف سنسور، مقدار شمارش تغییر می کند. برای مثال، در یک خط تولید می توان سنسور مجاورتی یا تجهیز تولیدکننده پالس را به ورودی متصل کرد تا با عبور هر قطعه، یک پالس ایجاد شده و عدد روی نمایشگر افزایش پیدا کند.

۸. استفاده از قابلیت SCALE

در صورتی که تعداد پالس های ورودی مستقیماً برابر با مقدار واقعی موردنظر نباشد، می توان از قابلیت SCALE استفاده کرد. برای مثال اگر هر ۱۰ پالس سنسور معادل یک واحد محصول باشد، مقدار شمارش را می توان متناسب با نسبت موردنظر تنظیم کرد تا نمایشگر مقدار قابل استفاده برای فرآیند را نشان دهد. قابلیت Prescale در تنظیمات Counter دستگاه در نظر گرفته شده است.

۹. تنظیم حالت خروجی

CT6S-1P4 دارای خروجی رله SPDT و خروجی NPN است و امکان انتخاب حالت های مختلف عملکرد خروجی در تنظیمات دستگاه وجود دارد. بسته به کاربرد می توان عملکرد خروجی را برای فعال شدن در زمان رسیدن به مقدار تنظیم شده یا اجرای عملکردهای زمانی موردنیاز تنظیم کرد. در صورت استفاده از رله برای بارهای الکتریکی، حتماً ظرفیت مجاز خروجی و نوع بار را بررسی کنید.

۱۰. ریست کردن شمارنده

برای شروع یک سیکل شمارش جدید، می توان از ورودی RESET استفاده کرد. با اعمال سیگنال ریست، مقدار شمارش طبق تنظیمات دستگاه به وضعیت اولیه بازمی گردد. همچنین CT6S-1P4 امکان تنظیم نحوه حفظ یا پاک شدن مقدار شمارش هنگام قطع برق را نیز دارد؛ بنابراین در کاربردهایی که حفظ مقدار شمارش اهمیت دارد، تنظیمات حافظه باید بررسی شود.

۱۱. استفاده از دستگاه در حالت Timer

اگر به جای شمارش پالس به کنترل زمان نیاز دارید، می توان عملکرد دستگاه را از Counter به Timer تغییر داد. در حالت Timer، جهت شمارش زمان و محدوده زمانی از طریق پارامترهای مربوطه تنظیم می شود و دستگاه از حالت های مختلف عملکرد خروجی تایمر پشتیبانی می کند. محدوده های زمانی قابل تنظیم بسته به واحد انتخاب شده، از زمان های بسیار کوتاه تا بازه های چندساعته را پوشش می دهد.

۱۲. بررسی تنظیمات قبل از بهره برداری

پس از پایان تنظیمات، یک تست عملی با تعداد محدودی پالس انجام دهید و بررسی کنید که مقدار نمایش داده شده با تعداد واقعی پالس ها مطابقت دارد. همچنین عملکرد خروجی، جهت شمارش، مقدار Preset، وضعیت RESET و نوع ورودی NPN/PNP را کنترل کنید. در کاربردهای حساس، توصیه می شود تمام تنظیمات قبل از اتصال بار اصلی به خروجی دستگاه آزمایش شوند.

"نکته مهم در استفاده"

CT6S-1P4 یک تجهیز کنترل صنعتی با ورودی ها و خروجی های قابل تنظیم است؛ بنابراین سیم کشی و تنظیم پارامترها باید بر اساس نقشه ترمینال و دفترچه همان مدل انجام شود. به خصوص هنگام کار با تغذیه ۱۰۰ تا ۲۴۰VAC، قبل از هرگونه تغییر سیم کشی برق دستگاه را قطع کنید. دفترچه CT Series نیز بخش های مستقلی برای اتصالات، انتخاب منطق NPN/PNP، تنظیم Counter، Timer، خروجی، Prescale و ارتباطات ارائه می کند.

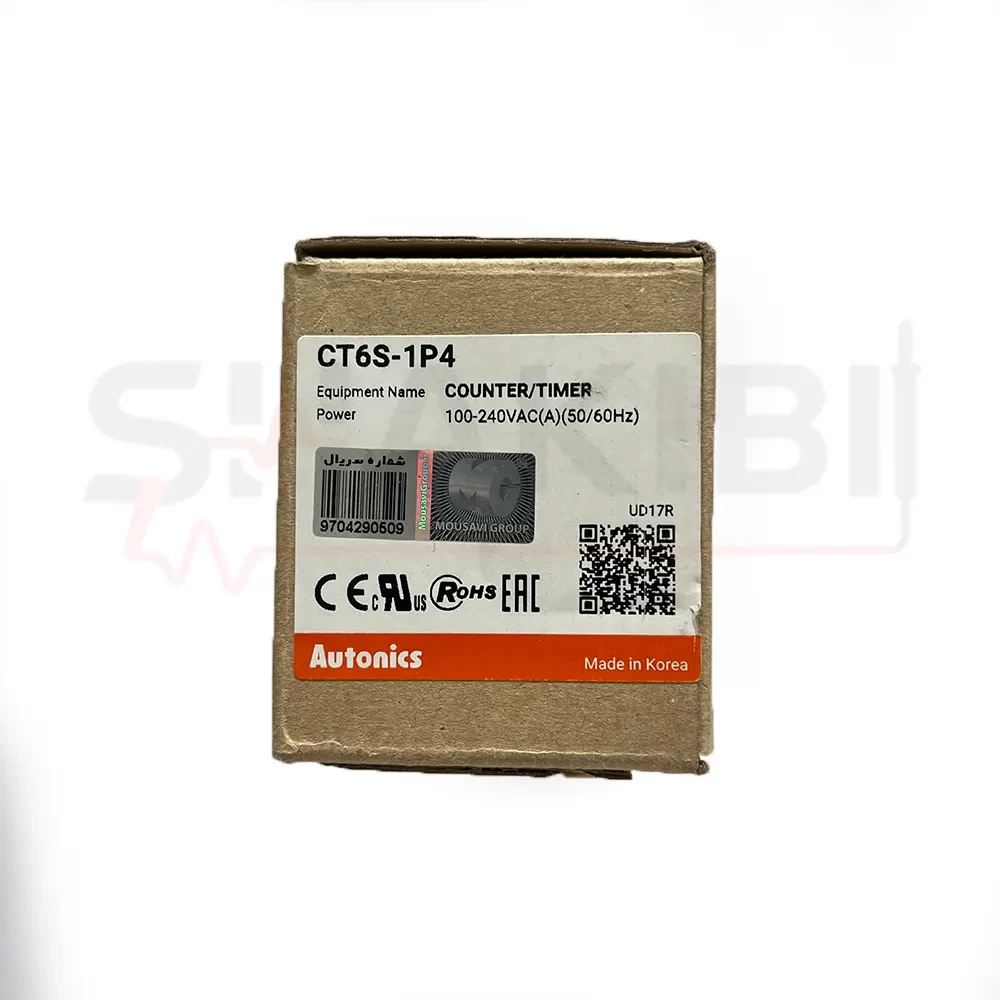

اقلام همراه کانتر آتونیکس AUTONICS CT6S-1P4

اقلام همراه اصلی کانتر دیجیتال آتونیکس AUTONICS CT6S-1P4 شامل موارد زیر است:

• دستگاه کانتر/تایمر دیجیتال AUTONICS CT6S-1P4 × ۱ عدد

• براکت نصب پنلی (Mounting Bracket) × ۱ عدد

• گسکت یا واشر آب بندی پنل (Gasket) × ۱ عدد

• برگه/دفترچه راهنمای نصب و استفاده × ۱ عدد

براکت نصب و گسکت به صورت همراه دستگاه ارائه می شوند و برای نصب صحیح کانتر روی پنل تابلو مورد استفاده قرار می گیرند. منبع فروش AutomationDirect نیز برای همین پارت نامبر، دستگاه، دفترچه راهنما، براکت نصب و گسکت را به عنوان محتویات جعبه اعلام کرده است.

نکته مهم: کابل اتصال، سنسور، انکودر، مبدل RS485، کابل USB و سایر تجهیزات جانبی، جزو اقلام همراه استاندارد CT6S-1P4 محسوب نمی شوند. برای ارتباط RS485 نیز آتونیکس مبدل هایی مانند SCM-WF48 و SCM-US48I را به صورت جداگانه معرفی کرده است.

سوالات متداول درباره کانتر آتونیکس AUTONICS CT6S-1P4

۱. کانتر AUTONICS CT6S-1P4 برای چه کاربردی استفاده می شود؟

CT6S-1P4 یک کانتر و تایمر دیجیتال چندمنظوره است که برای شمارش پالس، قطعات، سیکل های کاری و سیگنال های ورودی در سیستم های اتوماسیون صنعتی استفاده می شود. این مدل امکان شمارش افزایشی، کاهشی و افزایشی/کاهشی را دارد و می توان از آن به عنوان تایمر نیز استفاده کرد.

۲. آیا CT6S-1P4 با سنسورهای NPN و PNP سازگار است؟

بله. نوع سیگنال ورودی در این مدل قابل انتخاب است و از ورودی ولتاژی PNP و ورودی بدون ولتاژ NPN پشتیبانی می کند. به همین دلیل می توان آن را با انواع مختلف سنسورها و تجهیزات تولیدکننده پالس در سیستم های صنعتی استفاده کرد.

۳. حداکثر سرعت شمارش CT6S-1P4 چقدر است؟

حداکثر سرعت شمارش این کانتر ۱۰٬۰۰۰ شمارش در ثانیه (10k cps) است. همچنین سرعت های ۱، ۳۰، ۱۰۰۰ و ۵۰۰۰ شمارش در ثانیه نیز قابل انتخاب هستند تا دستگاه متناسب با سرعت سیگنال ورودی تنظیم شود.

۴. آیا CT6S-1P4 دارای خروجی رله است؟

بله. این مدل دارای یک خروجی رله SPDT (1c) و یک خروجی NPN Open Collector است. ظرفیت رله برای بار مقاومتی تا ۲۵۰VAC و ۵A اعلام شده و خروجی NPN نیز حداکثر ۳۰VDC و ۱۰۰mA را پشتیبانی می کند.

۵. آیا CT6S-1P4 علاوه بر شمارش، قابلیت تایمر هم دارد؟

بله. CT6S-1P4 یک دستگاه چندمنظوره Counter/Timer است و کاربر می تواند عملکرد شمارنده یا تایمر را انتخاب کند. در حالت تایمر، بازه های زمانی مختلف از ۰٫۰۰۱ ثانیه تا ۹۹۹۹ ساعت، بسته به واحد زمانی انتخاب شده، قابل تنظیم است.
