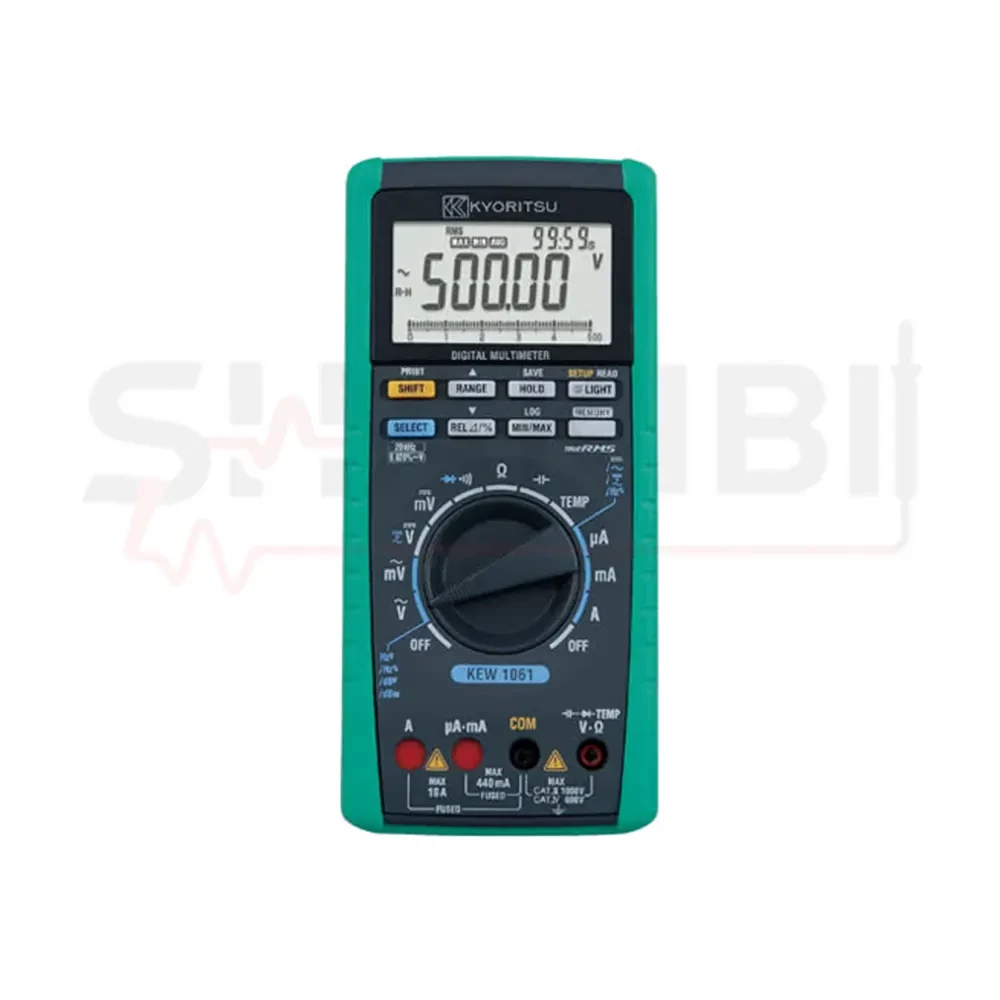

مولتی متر کیوریتسو مدل KYORITSU KEW 1061

معرفی مولتی متر کیوریتسو مدل KYORITSU KEW 1061:

• مولتی متر دیجیتال KYORITSU KEW 1061 یکی از مولتی مترهای حرفه ای کیوریتسو است که برای اندازه گیری دقیق و قابل اعتماد پارامترهای الکتریکی در محیط های صنعتی، تعمیراتی و آزمایشگاهی طراحی شده است. این دستگاه با تمرکز بر دقت بالا، پایداری اندازه گیری و امکانات متنوع، برای کاربرانی مناسب است که در بررسی مدارها و تجهیزات الکتریکی به نتایج دقیق تر از مولتی مترهای عمومی نیاز دارند.

• KEW 1061 امکان اندازه گیری ولتاژ و جریان AC/DC، مقاومت، ظرفیت خازنی، فرکانس، دما و Duty Cycle را فراهم می کند و در کنار آن به قابلیت هایی مانند تست دیود و تست پیوستگی نیز مجهز است. این مجموعه باعث می شود دستگاه بتواند در تعمیر و عیب یابی تجهیزات الکتریکی و الکترونیکی، بررسی منابع تغذیه، کنترل مدارها و اندازه گیری پارامترهای مختلف مورد استفاده قرار گیرد.

• یکی از نقاط قوت اصلی این مدل، دقت پایه 0.02 درصد در اندازه گیری ولتاژ DC و نمایشگر 50,000 Count است. نمایشگر دوگانه نیز امکان مشاهده هم زمان دو پارامتر مرتبط، مانند ولتاژ و فرکانس، را فراهم می کند و می تواند هنگام بررسی سیگنال ها و مدارها کاربردی باشد. همچنین اندازه گیری AC با فناوری True RMS انجام می شود و دستگاه امکان اندازه گیری AC+DC را نیز در اختیار کاربر قرار می دهد.

• این مولتی متر برای مدیریت و ثبت اطلاعات اندازه گیری نیز امکانات مناسبی دارد. حافظه داخلی دستگاه قابلیت ذخیره 1000 داده در حالت Logging و 100 داده به صورت دستی را دارد. همچنین با استفاده از کیت ارتباط USB اختیاری، امکان انتقال اطلاعات و مانیتورینگ مقادیر روی کامپیوتر فراهم می شود؛ بنابراین برای اندازه گیری های تکرارشونده و پروژه هایی که نیاز به ثبت نتایج دارند، گزینه کاربردی تری خواهد بود.

• از نظر ایمنی نیز KYORITSU KEW 1061 مطابق استاندارد IEC 61010-1 دارای رده ایمنی CAT IV 600V / CAT III 1000V است. طراحی دستگاه به ترمینال شاتر نیز مجهز شده تا احتمال قرار دادن اشتباه پراب در ورودی جریان کاهش پیدا کند. این ویژگی ها در کنار محدوده دمای کاری گسترده، استفاده از دستگاه را برای محیط های کاری و صنعتی مناسب تر می کنند.

• در مجموع، KEW 1061 را می توان یک مولتی متر حرفه ای با تمرکز بر دقت، تنوع اندازه گیری و مدیریت داده ها دانست. این مدل برای مهندسان برق و الکترونیک، تکنسین های تعمیر و نگهداری، کارشناسان کنترل کیفیت، آزمایشگاه ها و کاربرانی که به یک مولتی متر دقیق و قابل اعتماد برای اندازه گیری های تخصصی نیاز دارند، انتخاب مناسبی محسوب می شود.

ویژگی ها و مزایای مولتی متر KYORITSU KEW 1061:

• دقت بالای اندازه گیری ولتاژ DC

KEW 1061 با دقت پایه ±0.02٪ در اندازه گیری ولتاژ DC، برای کاربردهایی که دقت و پایداری نتیجه اهمیت زیادی دارد، گزینه مناسبی است.

• نمایشگر 50,000 Count و Dual Display

نمایشگر 50,000 Count خوانایی مناسبی از مقادیر ارائه می دهد و قابلیت Dual Display امکان مشاهده هم زمان دو پارامتر مرتبط، مانند ولتاژ و فرکانس یا AC و DC، را فراهم می کند.

• اندازه گیری True RMS و AC+DC

فناوری True RMS امکان اندازه گیری دقیق تر سیگنال های AC را فراهم می کند. همچنین حالت AC+DC برای بررسی سیگنال هایی که مؤلفه مستقیم و متناوب را هم زمان دارند، کاربردی است.

• اندازه گیری گسترده پارامترهای الکتریکی

این مولتی متر علاوه بر ولتاژ و جریان، قابلیت اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، دما و Duty Cycle را دارد و به تست دیود و پیوستگی نیز مجهز است. به همین دلیل برای تعمیرات و بررسی های چندمنظوره برق و الکترونیک کاربرد دارد.

• قابلیت Peak Hold سریع

KEW 1061 از Peak Hold با پاسخ سریع 250 میکروثانیه بهره می برد که برای ثبت و نگه داشتن مقدار پیک در اندازه گیری های مرتبط با تغییرات سریع سیگنال مفید است.

• حافظه داخلی برای ثبت اطلاعات

حافظه داخلی دستگاه امکان ذخیره 1000 داده در حالت Logging و 100 داده به صورت دستی را فراهم می کند. این قابلیت برای اندازه گیری های تکرارشونده و بررسی نتایج در زمان های مختلف کاربرد دارد.

• اتصال به کامپیوتر

با استفاده از کیت ارتباطی USB که به صورت اختیاری ارائه می شود، می توان داده های اندازه گیری را به کامپیوتر منتقل کرد و برای ثبت، بررسی و مانیتورینگ مقادیر از نرم افزار مربوطه استفاده کرد.

• امکانات کاربردی برای عیب یابی

قابلیت هایی مانند Data Hold، Auto Hold، Range Hold، MAX، MIN، AVG، Zero Adjustment و اندازه گیری نسبی به کاربر کمک می کنند نتایج را راحت تر بررسی و با مقادیر قبلی مقایسه کند. نور پس زمینه نیز خواندن نمایشگر را در محیط های کم نور آسان تر می کند.

• طراحی ایمن برای محیط های صنعتی

KEW 1061 مطابق IEC 61010-1 با رده CAT IV 600V / CAT III 1000V طراحی شده و به شاتر ترمینال جریان مجهز است تا احتمال اتصال اشتباه پراب به ورودی جریان کاهش پیدا کند. این ویژگی در کنار محدوده کاری 20- تا 55+ درجه سانتی گراد، استفاده از دستگاه را در محیط های صنعتی مناسب تر می کند.

کاربردها و مناسب برای چه کسانی است؟

مولتی متر KYORITSU KEW 1061 برای اندازه گیری دقیق و بررسی پارامترهای الکتریکی در محیط های صنعتی، تعمیراتی و آزمایشگاهی طراحی شده است. تنوع حالت های اندازه گیری و قابلیت ثبت اطلاعات، آن را برای کارهایی که نیاز به اندازه گیری دقیق و قابل اعتماد دارند، کاربردی می کند.

کاربردهای مولتی متر KEW 1061:

• تعمیر و عیب یابی تجهیزات برق:

برای بررسی ولتاژ، جریان و مقاومت مدارها و شناسایی مشکلات احتمالی در تجهیزات و سیستم های الکتریکی کاربرد دارد.

• بررسی تابلوهای برق و مدارهای صنعتی:

تکنسین های برق می توانند از دستگاه برای کنترل پارامترهای الکتریکی تابلوها، مدارهای توزیع و تجهیزات صنعتی استفاده کنند.

• تست تجهیزات الکترونیکی:

اندازه گیری مقاومت، ظرفیت خازنی، فرکانس، دیود و پیوستگی، امکان بررسی اولیه قطعات و مدارهای الکترونیکی را فراهم می کند.

• اندازه گیری و بررسی سیگنال ها:

قابلیت True RMS و AC+DC برای بررسی دقیق تر سیگنال های متناوب و سیگنال هایی که دارای مؤلفه AC و DC هستند، مفید است.

• اندازه گیری دما:

با استفاده از ترموکوپل مناسب، می توان دمای تجهیزات، قطعات و نقاط موردنظر را در فرآیندهای تعمیر و نگهداری بررسی کرد.

• ثبت و بررسی داده های اندازه گیری:

حافظه داخلی دستگاه برای پروژه هایی که نیاز به ثبت چندین مقدار و بررسی نتایج در مراحل بعدی دارند، کاربردی است. همچنین امکان ارتباط با کامپیوتر با استفاده از کیت USB اختیاری، استفاده از داده ها را در بررسی های طولانی مدت ساده تر می کند.

• استفاده در آزمایشگاه و کنترل کیفیت:

دقت بالا و امکانات اندازه گیری متنوع، KEW 1061 را برای آزمایش های الکتریکی، بررسی نمونه ها و کنترل پارامترهای تجهیزات مناسب می کند.

مناسب برای چه کسانی است؟

KYORITSU KEW 1061 برای مهندسان برق و الکترونیک، تکنسین های برق صنعتی، تعمیرکاران تجهیزات الکتریکی، کارشناسان تعمیر و نگهداری، متخصصان کنترل کیفیت و کاربران آزمایشگاهی مناسب است.

این مدل برای کاربرانی انتخاب مناسبی است که علاوه بر اندازه گیری های معمول، به دقت بالا، تحلیل سیگنال، ثبت اطلاعات و امکانات متنوع اندازه گیری نیاز دارند.

مقایسه مولتی متر KYORITSU KEW 1061 با مدل های مشابه:

مولتی متر KYORITSU KEW 1061 در مقایسه با KEW 1052 دقت بالاتری دارد و برای اندازه گیری های دقیق تر طراحی شده است. 1061 دقت پایه DC برابر ±0.02٪ و نمایشگر 50,000 Count دارد، در حالی که 1052 دقت پایه DC برابر ±0.09٪ و نمایشگر 6,000 Count ارائه می دهد. همچنین 1061 از اندازه گیری هم زمان AC و DC پشتیبانی می کند.

در مقایسه با KEW 1062، این دو مدل بسیار نزدیک هستند و هر دو برای کاربردهای حرفه ای آزمایشگاهی و صنعتی طراحی شده اند. تفاوت مهم این است که 1062 قابلیت هایی مانند Peak Hold سریع، فیلتر پایین گذر و انتخاب بین True RMS و MEAN را ارائه می دهد، در حالی که 1061 بیشتر روی دقت بالا و اندازه گیری AC+DC تمرکز دارد.

در مجموع، اگر دقت بالا، نمایشگر 50,000 Count و اندازه گیری AC+DC برای شما اولویت دارد، KEW 1061 انتخاب مناسبی است. اگر به امکانات پیشرفته تری مانند فیلتر LPF و Peak Hold نیاز دارید، KEW 1062 گزینه کامل تری خواهد بود. برای کارهای عمومی تر و با نیاز کمتر به دقت، KEW 1052 انتخاب ساده تری محسوب می شود.

راهنمای خرید مولتی متر / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب مولتی متر مناسب، ابتدا باید مشخص کنید دستگاه را برای اندازه گیری های عمومی، تعمیرات، کارهای صنعتی یا آزمایشگاهی می خواهید. در انتخاب مدل، دقت، نوع اندازه گیری، امکانات جانبی و سطح ایمنی اهمیت بیشتری از تعداد قابلیت های دستگاه دارند.

• اگر دقت بالا برایتان مهم است

KYORITSU KEW 1061 با دقت پایه ±0.02٪ در ولتاژ DC برای اندازه گیری های دقیق گزینه مناسبی است. این مدل برای کاربرانی مناسب است که در تعمیرات، آزمایشگاه یا کنترل تجهیزات به نتایج دقیق و پایدار نیاز دارند.

• اگر به امکانات حرفه ای تر نیاز دارید

اگر علاوه بر دقت بالا به قابلیت هایی مانند Peak Hold سریع، فیلتر پایین گذر LPF و انتخاب بین True RMS و MEAN نیاز دارید، KEW 1062 انتخاب کامل تری است. این مدل در کنار دقت مشابه، امکانات بیشتری برای تحلیل سیگنال های AC ارائه می دهد.

• اگر برای کارهای عمومی تر می خواهید

برای اندازه گیری های روزمره برق و الکترونیک، KEW 1052 می تواند گزینه مناسب تری باشد. این مدل دقت پایه DC برابر 0.09 درصد و نمایشگر 6000 Count دارد و در عین حال امکاناتی مانند True RMS، فیلتر پایین گذر و ثبت داده را ارائه می دهد.

• به نوع اندازه گیری ها توجه کنید

پیش از خرید بررسی کنید که دستگاه به پارامترهای موردنیاز شما مانند ولتاژ، جریان، مقاومت، خازن، فرکانس و دما مجهز باشد. KEW 1061 مجموعه کاملی از این اندازه گیری ها را در اختیار کاربر قرار می دهد و برای کاربردهای چندمنظوره مناسب است.

• ایمنی را در اولویت قرار دهید

برای کار با تابلوهای برق و تجهیزات صنعتی، رده ایمنی اهمیت زیادی دارد. KEW 1061 و مدل های 1052 و 1062 دارای رده CAT IV 600V / CAT III 1000V هستند و به ترمینال شاتر برای کاهش احتمال اتصال اشتباه پراب مجهز شده اند.

در نهایت کدام مدل مناسب است؟

اگر دقت بالا و اندازه گیری های دقیق اولویت شماست، KEW 1061 انتخاب مناسبی است. اگر امکانات تحلیلی بیشتری مانند Peak Hold و LPF می خواهید، KEW 1062 گزینه کامل تری است؛ و برای کاربردهای عمومی تر با هزینه و امکانات متعادل تر، KEW 1052 انتخاب مناسبی خواهد بود.

آموزش استفاده از کلمپ آمپرمتر UNI-T UT208B:

مرحله اول: نصب باتری و آماده سازی دستگاه

سه عدد باتری 1.5 ولت نوع R03 را در محفظه مخصوص قرار دهید و از نصب صحیح قطب های باتری مطمئن شوید. سپس دستگاه را روشن کرده و وضعیت نمایشگر، نشانگر باتری، فک کلمپ و پراب ها را بررسی کنید. پیش از شروع اندازه گیری، سلکتور را روی حالت موردنظر قرار دهید و از انتخاب صحیح تابع و رنج اطمینان حاصل کنید.

مرحله دوم: اندازه گیری جریان AC و DC با کلمپ

برای اندازه گیری جریان، حالت AC یا DC را انتخاب کنید. با استفاده از اهرم مخصوص، فک کلمپ را باز کرده و فقط یک هادی را داخل فک قرار دهید. سپس فک را کاملاً ببندید و مقدار جریان را از روی نمایشگر بخوانید. قرار دادن سیم رفت و برگشت به صورت هم زمان داخل فک می تواند باعث خنثی شدن میدان و نمایش مقدار نادرست شود.

مرحله سوم: انتخاب رنج مناسب جریان

UT208B قابلیت اندازه گیری جریان AC/DC تا 1000 آمپر را دارد. اگر مقدار جریان تقریبی مشخص نیست، از محدوده مناسب و ایمن شروع کنید و سپس رنج را بر اساس مقدار اندازه گیری شده تنظیم کنید. در حالت Auto Range، دستگاه محدوده مناسب را به صورت خودکار انتخاب می کند.

مرحله چهارم: اندازه گیری جریان هجومی

برای بررسی جریان اولیه هنگام راه اندازی تجهیزات، از قابلیت Inrush استفاده کنید. این حالت برای مشاهده جریان های گذرا در زمان روشن شدن برخی موتورها، تجهیزات و بارهای الکتریکی کاربرد دارد. پیش از فعال کردن این قابلیت، محدوده مجاز دستگاه و شرایط مدار را بررسی کنید. UT208B در سری UT200 از قابلیت اندازه گیری جریان هجومی پشتیبانی می کند.

مرحله پنجم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، حالت ACV یا DCV را انتخاب کنید. پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مربوط به اندازه گیری متصل کنید. سپس پراب ها را به دو نقطه موردنظر مدار وصل کرده و مقدار ولتاژ را از روی نمایشگر بخوانید. UT208B امکان اندازه گیری ولتاژ تا 1000 ولت را دارد.

مرحله ششم: اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مطمئن شوید مدار یا قطعه موردنظر برق دار نیست. حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه متصل کنید. پس از ثابت شدن مقدار نمایش داده شده، مقدار مقاومت را از روی نمایشگر بخوانید. مقاومت را روی مدار دارای ولتاژ اندازه گیری نکنید، زیرا ممکن است باعث خطا یا آسیب به دستگاه شود.

مرحله هفتم: تست پیوستگی و دیود

برای بررسی اتصال سیم ها و مسیرهای مدار، حالت Continuity را فعال کرده و پراب ها را در دو نقطه موردنظر قرار دهید. در صورت برقرار بودن اتصال، دستگاه هشدار صوتی مربوطه را ارائه می کند.

برای تست دیود نیز حالت Diode را انتخاب کرده و پراب ها را مطابق جهت موردنظر به دو سر دیود متصل کنید. برای بررسی دقیق تر قطعه، بهتر است دیود از مدار جدا شود یا حداقل یکی از پایه های آن از مدار خارج شود.

مرحله هشتم: اندازه گیری ظرفیت خازنی

پیش از اندازه گیری ظرفیت، خازن را از مدار جدا کرده و از تخلیه کامل آن مطمئن شوید. سپس حالت ظرفیت خازنی را انتخاب کرده و پراب ها را به دو پایه خازن متصل کنید. پس از پایدار شدن مقدار نمایش داده شده، ظرفیت خازن را از روی نمایشگر بخوانید. سری UT200 از قابلیت اندازه گیری ظرفیت خازنی پشتیبانی می کند و محدوده آن در مشخصات سری تا 60 میلی فاراد اعلام شده است.

مرحله نهم: اندازه گیری فرکانس و Duty Cycle

برای اندازه گیری فرکانس، حالت Frequency را انتخاب کرده و پراب ها را به نقاط مناسب مدار متصل کنید. همچنین برای بررسی برخی سیگنال ها و مدارهای کنترلی می توان از قابلیت Duty Cycle استفاده کرد. در سری UT200، محدوده فرکانس تا 1 مگاهرتز و Duty Cycle در محدوده 10 تا 90 درصد اعلام شده است.

مرحله دهم: استفاده از حالت LoZ و فیلتر LPF

حالت LoZ برای کاهش اثر ولتاژهای کاذب یا القایی در اندازه گیری ولتاژ کاربرد دارد و می تواند در تشخیص بهتر ولتاژ واقعی مدار مفید باشد.

همچنین قابلیت LPF یا فیلتر پایین گذر برای برخی اندازه گیری های AC، به خصوص در بررسی ولتاژ تجهیزات و درایوهای فرکانس متغیر، کاربرد دارد.

مرحله یازدهم: استفاده از NCV

برای بررسی اولیه وجود ولتاژ AC، حالت NCV را فعال کرده و قسمت مخصوص تشخیص غیرتماسی دستگاه را در نزدیکی سیم یا منبع برق قرار دهید. در صورت تشخیص میدان الکتریکی، دستگاه هشدار مربوطه را ارائه می کند.

قابلیت NCV برای تشخیص اولیه وجود ولتاژ مناسب است و نباید به تنهایی برای تایید نبود ولتاژ یا ایمن بودن مدار استفاده شود.

مرحله دوازدهم: استفاده از Data Hold و MAX/MIN

در صورتی که مشاهده مداوم نمایشگر دشوار باشد، از قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازه گیری شده استفاده کنید. قابلیت MAX/MIN نیز برای بررسی بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری کاربرد دارد و می تواند هنگام عیب یابی تغییرات جریان یا ولتاژ مفید باشد.

"نکته ایمنی مهم"

پیش از هر اندازه گیری، حالت، رنج و ورودی های دستگاه را بررسی کنید و از سالم بودن پراب ها مطمئن شوید. هنگام اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید. هرگز مقاومت، ظرفیت خازنی، دیود یا پیوستگی را روی مدار برق دار اندازه گیری نکنید. هنگام کار با ولتاژهای بالا، از تماس با قسمت فلزی پراب ها خودداری کنید و محدوده مجاز دستگاه را رعایت کنید. سری UT200 دارای رده ایمنی CAT III 1000V / CAT IV 600V است؛ با این حال رعایت اصول ایمنی هنگام کار با مدارهای برق دار ضروری است.

اقلام همراه کلمپ آمپرمتر UNI-T UT208B:

• دستگاه کلمپ آمپرمتر UNI-T UT208B

• پراب های تست

• پراب جریان فلکسیبل برای اندازه گیری جریان های بالا

• سه عدد باتری 1.5 ولتی R03

• ترموکوپل برای اندازه گیری دما

• کیف حمل و نگهداری

• دفترچه راهنمای کاربر

سوالات متداول درباره کلمپ آمپرمتر UNI-T UT208B

1. کلمپ آمپرمتر UNI-T UT208B تا چه میزان جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر را دارد و برای بررسی جریان مدارها و تجهیزات الکتریکی با جریان بالا مناسب است.

2. آیا UT208B امکان اندازه گیری ولتاژ را دارد؟

بله. UNI-T UT208B می تواند ولتاژ AC و DC تا 1000 ولت را اندازه گیری کند و علاوه بر آن قابلیت هایی مانند اندازه گیری مقاومت، خازن، فرکانس و دما را نیز ارائه می دهد.

3. آیا برای اندازه گیری جریان باید سیم را از مدار جدا کرد؟

خیر. با استفاده از فک کلمپ می توان جریان عبوری از یک هادی را بدون قطع مدار اندازه گیری کرد. هنگام اندازه گیری جریان باید فقط یک هادی داخل فک قرار گیرد تا نتیجه صحیح باشد.

4. قابلیت True RMS و LPF در UT208B چه کاربردی دارند؟

قابلیت True RMS برای اندازه گیری دقیق تر سیگنال های AC با شکل موج های غیرسینوسی کاربرد دارد. فیلتر LPF نیز می تواند در برخی اندازه گیری های مرتبط با تجهیزات و درایوهای فرکانس متغیر به کاهش اثر مؤلفه های فرکانس بالا کمک کند.

5. آیا استفاده از UT208B برای اندازه گیری مدارهای برق دار ایمن است؟

UT208B برای اندازه گیری در مدارهای الکتریکی طراحی شده و دارای رده های ایمنی CAT III 1000V / CAT IV 600V است؛ با این حال، رعایت محدوده مجاز دستگاه و اصول ایمنی ضروری است. همچنین برای اندازه گیری مقاومت، خازن، دیود یا پیوستگی، مدار باید از برق جدا و خازن ها کاملاً تخلیه شده باشند.
