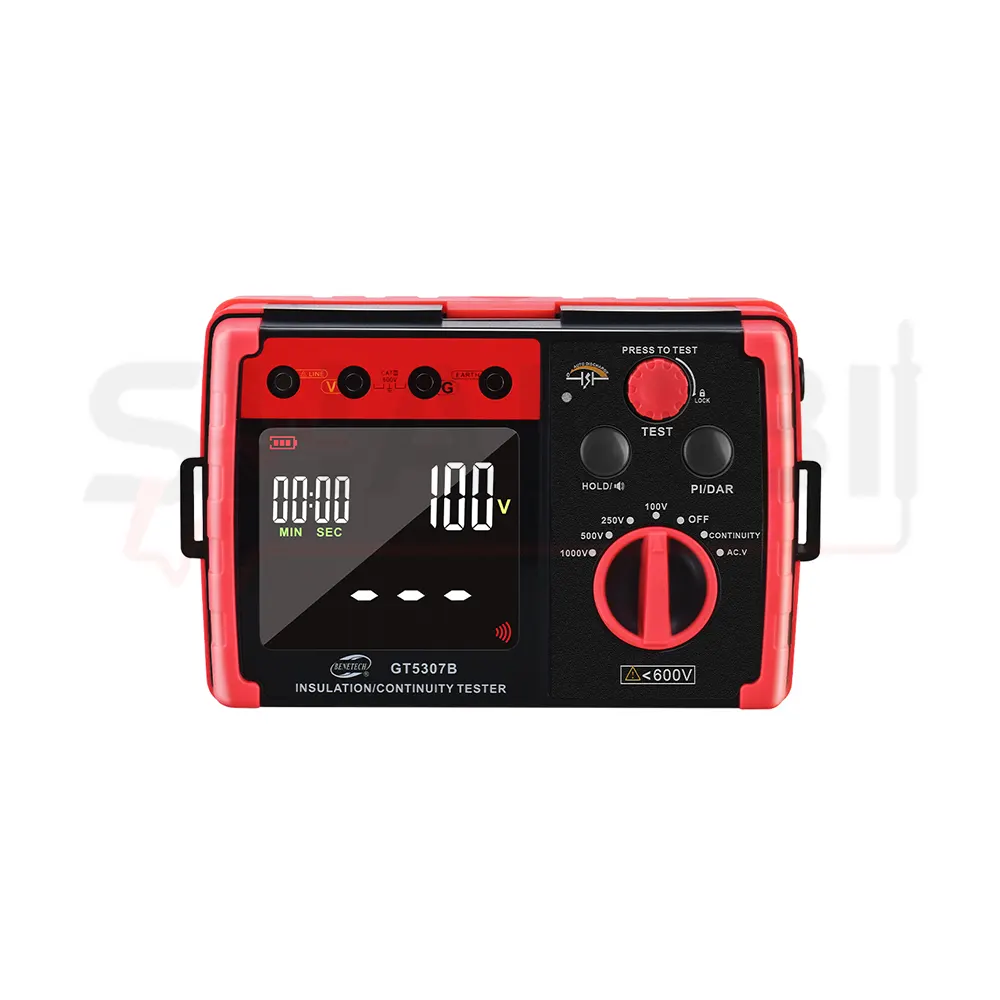

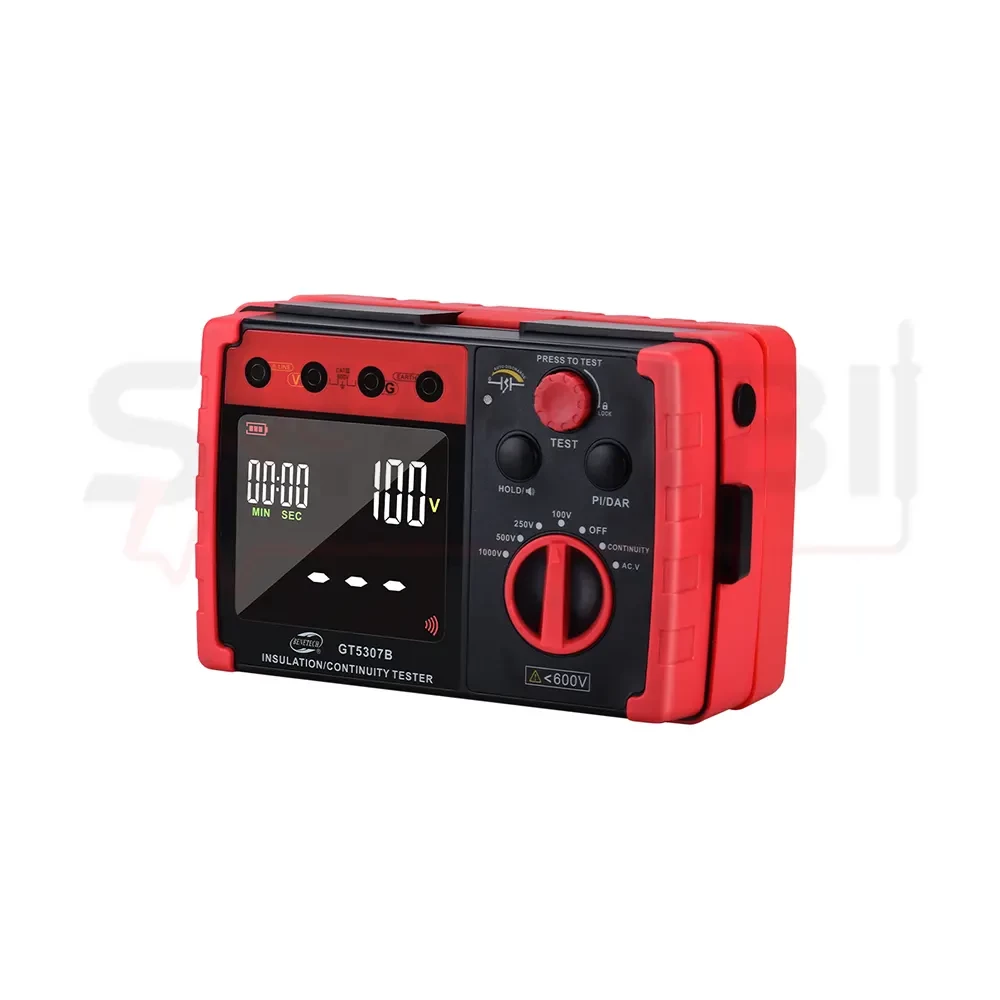

میگر دیجیتال بنتک مدل BENETECH GT5307B

معرفی و کاربرد میگر دیجیتال بنتک BENETECH GT5307B:

میگر دیجیتال BENETECH GT5307B یک تستر مقاومت عایق و پیوستگی است که برای بررسی وضعیت عایق تجهیزات و مدارهای الکتریکی استفاده می شود. این دستگاه علاوه بر اندازه گیری مقاومت عایقی، امکان اندازه گیری ولتاژ AC و DC و مقاومت های کم را نیز فراهم می کند. وجود تست های PI و DAR امکان ارزیابی دقیق تر وضعیت عایق را فراهم کرده و قابلیت هایی مانند تشخیص خودکار AC/DC، رنج خودکار، Data Hold و نمایش ولتاژ تست، کار با دستگاه را ساده تر می کنند. همچنین GT5307B به تشخیص ولتاژ روی مدار، تخلیه خودکار، حفاظت در برابر اضافه بار و اتصال کوتاه و هشدار نوری و صوتی ولتاژ بالا مجهز است.

• کاربرد در تست عایق کابل ها

GT5307B برای بررسی مقاومت عایقی کابل ها و سیم های برق کاربرد دارد و می تواند به شناسایی ضعف عایق و احتمال نشتی الکتریکی کمک کند. تستر از ولتاژهای تست مختلف استفاده می کند تا وضعیت عایق در شرایط موردنظر بررسی شود.

• بررسی موتور و تجهیزات الکتریکی

از این میگر می توان برای تست مقاومت عایق موتورهای الکتریکی، ترانسفورماتورها، کلیدها، لوازم و تجهیزات الکتریکی استفاده کرد. این اندازه گیری در فرآیندهای تعمیر، سرویس و نگهداری به ارزیابی وضعیت عایق کمک می کند.

• تست PI و DAR

یکی از قابلیت های مهم GT5307B، انجام تست شاخص قطبش (PI) و نسبت جذب دی الکتریک (DAR) است. این دو آزمون با بررسی تغییر مقاومت عایق در طول زمان، اطلاعات بیشتری درباره وضعیت عایق در اختیار کاربر قرار می دهند و برای ارزیابی تخصصی تر تجهیزات عایقی کاربرد دارند.

• اندازه گیری ولتاژ و مقاومت کم

این دستگاه علاوه بر تست عایق، برای اندازه گیری ولتاژ AC و DC و همچنین مقاومت های پایین نیز قابل استفاده است. بنابراین می تواند در برخی فرآیندهای عیب یابی و بررسی مدار، نقش یک ابزار چندمنظوره را ایفا کند.

ویژگی ها و مزایای میگر دیجیتال بنتک BENETECH GT5307B:

• تست مقاومت عایقی

GT5307B برای بررسی وضعیت عایق کابل ها و تجهیزات الکتریکی طراحی شده و با اندازه گیری مقاومت عایقی، امکان شناسایی ضعف یا افت کیفیت عایق را فراهم می کند.

• تست PI و DAR

پشتیبانی از تست های PI و DAR به کاربر کمک می کند وضعیت عایق را در بازه های زمانی مختلف بررسی کرده و ارزیابی دقیق تری از شرایط عایقی تجهیزات داشته باشد.

• اندازه گیری ولتاژ AC و DC

این میگر علاوه بر تست عایق، قابلیت اندازه گیری ولتاژ AC و DC را نیز دارد و می تواند در بررسی و عیب یابی مدارهای الکتریکی مورد استفاده قرار گیرد.

• اندازه گیری مقاومت کم

قابلیت اندازه گیری مقاومت های پایین، امکان بررسی اتصالات، سیم ها و بخش های مختلف مدار را در کنار تست عایق فراهم می کند.

• تشخیص خودکار AC و DC

دستگاه می تواند نوع ولتاژ AC یا DC را به صورت خودکار تشخیص دهد و استفاده از آن را در اندازه گیری های روزمره ساده تر کند.

• رنج خودکار و Data Hold

قابلیت Auto Range انتخاب محدوده مناسب اندازه گیری را آسان می کند و عملکرد Data Hold نیز مقدار ثبت شده را روی نمایشگر نگه می دارد تا خواندن و ثبت نتیجه راحت تر باشد.

• تشخیص و هشدار ولتاژ بالا

GT5307B به سیستم تشخیص ولتاژ روی مدار و هشدار ولتاژ بالا مجهز است. هشدار نوری با چراغ قرمز و هشدار صوتی بیزر، کاربر را از شرایط خطرناک هنگام تست مطلع می کنند.

• تخلیه خودکار و حفاظت اضافه بار

قابلیت تخلیه خودکار پس از تست عایق و همچنین حفاظت در برابر اضافه بار و اتصال کوتاه، به افزایش ایمنی و کاهش احتمال آسیب به دستگاه کمک می کند.

• نمایشگر LCD بزرگ

نمایشگر LCD با ظرفیت 500 شمارش، اطلاعات اندازه گیری را به صورت خوانا نمایش می دهد و مشاهده نتیجه را در زمان کار آسان تر می کند.

• طراحی قابل حمل و تغذیه باتری

ابعاد 176 × 110 × 77 میلی متر و استفاده از 6 باتری AA، GT5307B را برای استفاده در محل پروژه و تست تجهیزات در محیط های مختلف مناسب کرده است.

کاربردها و مناسب برای چه کسانی است؟

• کاربرد در تست عایق کابل و سیم

میگر BENETECH GT5307B برای بررسی مقاومت عایقی کابل ها و سیم های برق و شناسایی ضعف یا افت کیفیت عایق کاربرد دارد.

• تست موتور و ترانسفورماتور

این دستگاه برای بررسی وضعیت عایق موتورهای الکتریکی، ترانسفورماتورها و تجهیزات الکتریکی در زمان سرویس، تعمیر و نگهداری قابل استفاده است.

• بررسی مدارها و تجهیزات الکتریکی

قابلیت اندازه گیری مقاومت عایقی، ولتاژ AC و DC و مقاومت کم، امکان استفاده از GT5307B را در عیب یابی و بررسی مدارهای الکتریکی فراهم می کند.

• ارزیابی تخصصی وضعیت عایق

با استفاده از تست های PI و DAR می توان تغییرات مقاومت عایق را در طول زمان بررسی کرد و اطلاعات بیشتری درباره وضعیت عایقی تجهیزات به دست آورد.

مناسب برای چه کسانی است؟

این میگر برای برق کاران، تکنسین های برق و تاسیسات، تعمیرکاران موتور و ترانسفورماتور، کارشناسان تعمیر و نگهداری و متخصصان تست و عیب یابی تجهیزات الکتریکی مناسب است. همچنین برای کاربرانی که به تست های PI و DAR و امکانات حفاظتی و تشخیصی در کنار اندازه گیری مقاومت عایق نیاز دارند، گزینه کاربردی تری محسوب می شود.

مقایسه میگر دیجیتال بنتک BENETECH GT5307B با مدل های مشابه:

میگر BENETECH GT5307B در مقایسه با مدل GT5307A امکانات پیشرفته تری برای ارزیابی وضعیت عایق ارائه می دهد. GT5307B علاوه بر اندازه گیری مقاومت عایق و ولتاژ AC/DC، از تست های PI و DAR، تشخیص خودکار AC/DC، رنج خودکار، Data Hold، تشخیص ولتاژ روی مدار و تخلیه خودکار پشتیبانی می کند. همچنین محدوده تست عایق آن بسته به ولتاژ انتخابی تا 5.5 گیگااهم می رسد.

در مقابل، GT5307A بیشتر برای تست های عمومی مقاومت عایق طراحی شده و طبق مشخصات آن از ولتاژهای تست 250، 500 و 1000 ولت و اندازه گیری مقاومت عایق تا 2000 مگااهم پشتیبانی می کند. بنابراین اگر به تست های تخصصی تر عایق مانند PI و DAR و امکانات حفاظتی و تشخیصی بیشتر نیاز دارید، GT5307B انتخاب کامل تری است؛ اما برای تست های معمول عایق کابل و تجهیزات الکتریکی، GT5307A نیز می تواند پاسخگوی نیاز باشد.

راهنمای خرید میگر / چگونه مدل مناسب را انتخاب کنیم؟

1. برای انتخاب میگر مناسب، ابتدا باید نوع تست و سطح دقت موردنیاز را مشخص کنید. اگر هدف اصلی شما بررسی مقاومت عایق کابل ها، موتورها، ترانسفورماتورها و تجهیزات الکتریکی است، مدلی مانند BENETECH GT5307B که علاوه بر تست مقاومت عایقی، قابلیت انجام آزمون های PI و DAR را دارد، انتخاب مناسب تری برای بررسی تخصصی وضعیت عایق خواهد بود.

2. نکته مهم بعدی، محدوده و ولتاژ تست است. پیش از خرید باید بررسی کنید که ولتاژهای تست دستگاه با تجهیزات مورد آزمایش سازگار باشند. همچنین محدوده اندازه گیری مقاومت عایق باید متناسب با نوع کار انتخاب شود؛ برای پروژه های حرفه ای، برخورداری از رنج مناسب و قابلیت تشخیص وضعیت عایق اهمیت بیشتری پیدا می کند.

3. در کنار این موارد، به امکانات ایمنی دستگاه توجه کنید. GT5307B دارای تشخیص ولتاژ روی مدار، هشدار ولتاژ بالا، هشدار نوری و صوتی، تخلیه خودکار و حفاظت در برابر اضافه بار و اتصال کوتاه است. این قابلیت ها برای کاربرانی که به طور منظم با مدارها و تجهیزات الکتریکی کار می کنند، اهمیت زیادی دارند.

4. همچنین بهتر است قابلیت های جانبی مانند تشخیص خودکار AC/DC، Auto Range، Data Hold، اندازه گیری مقاومت کم و نمایش ولتاژ تست را بررسی کنید. اگر علاوه بر تست عایق به اندازه گیری ولتاژ و مقاومت نیز نیاز دارید، انتخاب یک میگر چندمنظوره می تواند نیاز به استفاده از چند ابزار جداگانه را کاهش دهد.

5. در نهایت، شرایط محیط کار، قابل حمل بودن دستگاه و نوع تغذیه را در نظر بگیرید. GT5307B با ابعاد 176 × 110 × 77 میلی متر و تغذیه با 6 باتری AA برای استفاده در محل پروژه مناسب است. بنابراین اگر به یک میگر دیجیتال برای تست عایق و پیوستگی با قابلیت های PI و DAR و امکانات حفاظتی متنوع نیاز دارید، BENETECH GT5307B می تواند گزینه مناسبی باشد.

آموزش استفاده از میگر دیجیتال بنتک BENETECH GT5307B:
1. آماده سازی دستگاه و مدار

پیش از شروع کار، دستگاه، پراب ها و گیره های سوسماری را بررسی کنید و از سالم بودن آن ها مطمئن شوید. مدار یا تجهیز مورد آزمایش باید کاملاً از منبع برق جدا و تخلیه شده باشد. پیش از اتصال پراب ها، وجود ولتاژ روی مدار را بررسی کنید؛ در صورت مشاهده هشدار ولتاژ، تست را شروع نکنید.

2. اتصال صحیح پراب ها

برای تست مقاومت عایق، پراب قرمز را به ورودی LINE و پراب مشکی را به ورودی EARTH متصل کنید. سپس گیره ها را به دو نقطه موردنظر در تجهیز یا مدار وصل کنید. اتصال پراب ها باید قبل از شروع تست انجام شود و هنگام تست نباید قسمت های هادی مدار لمس شوند.

3. انتخاب حالت تست مقاومت عایق

سلکتور دستگاه را روی حالت مقاومت عایقی قرار دهید. سپس ولتاژ تست مناسب را انتخاب کنید. GT5307B امکان تست عایق با ولتاژهای 100، 250، 500 و 1000 ولت DC را دارد؛ ولتاژ مناسب باید بر اساس نوع تجهیز و استاندارد یا دستورالعمل آن انتخاب شود.

4. انجام تست مقاومت عایق

پس از اطمینان از ایمن بودن مدار، دکمه TEST را فعال کنید تا تست با ولتاژ انتخاب شده آغاز شود. در زمان تست، ولتاژ تست، زمان اندازه گیری و مقدار مقاومت عایق روی نمایشگر قابل مشاهده است. هم زمان هشدار نوری و صوتی دستگاه فعال می شود تا کاربر از وجود ولتاژ تست مطلع باشد.

5. استفاده از تست PI و DAR

در صورت نیاز به ارزیابی دقیق تر وضعیت عایق، پیش از شروع تست می توانید با دکمه PI/DAR حالت موردنظر را انتخاب کنید. تست PI و DAR با مقایسه مقاومت عایق در زمان های مشخص، اطلاعات بیشتری درباره وضعیت عایق در اختیار کاربر قرار می دهند.

6. استفاده از Data Hold

با فشردن دکمه HOLD می توانید مقدار نمایش داده شده را روی صفحه ثابت کنید تا خواندن یا ثبت نتیجه آسان تر شود. توجه داشته باشید که فعال بودن HOLD به معنی قطع شدن تست یا بی خطر شدن مدار نیست و در صورت فعال بودن ولتاژ تست همچنان باید نکات ایمنی رعایت شود.

7. اندازه گیری مقاومت کم

برای اندازه گیری مقاومت های پایین، دستگاه را روی حالت مقاومت کم قرار دهید و پراب ها را مطابق ورودی های مشخص شده در دستگاه متصل کنید. GT5307B در این حالت مقاومت را در محدوده 0 تا 999 اهم اندازه گیری می کند و در مقاومت های کمتر از 20 اهم، بیزر دستگاه می تواند فعال شود.

8. اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب قرمز را به ورودی V و پراب مشکی را به ورودی GND متصل کنید و سلکتور را روی حالت ولتاژ قرار دهید. دستگاه می تواند ولتاژ DC و AC را در محدوده مشخص شده اندازه گیری کند و نوع ولتاژ را روی نمایشگر نشان دهد.

9. پایان تست و تخلیه خودکار

پس از پایان تست عایق، تست را متوقف کرده و دستگاه را خاموش کنید. GT5307B دارای قابلیت تخلیه خودکار است؛ با این حال تا زمانی که از تخلیه کامل مدار و ایمن شدن تجهیز اطمینان پیدا نکرده اید، به قسمت های هادی دست نزنید.

نکته ایمنی:

میگر هنگام تست مقاومت عایق، ولتاژ DC بالا تولید می کند. هرگز تست عایق را روی مدار برق دار انجام ندهید و هنگام فعال بودن تست، قسمت های هادی مدار یا پراب ها را لمس نکنید. اگر دستگاه وجود ولتاژ روی مدار را هشدار داد، ابتدا منبع را قطع و مدار را کاملاً تخلیه کنید. استفاده از این دستگاه باید توسط فرد آشنا با اصول ایمنی برق و مطابق دستورالعمل سازنده انجام شود.

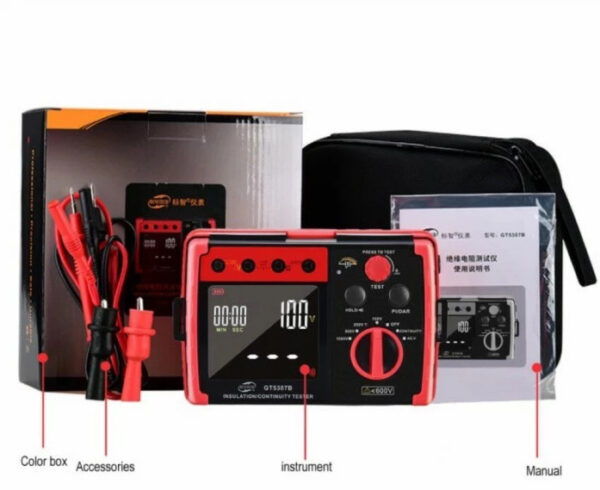

اقلام همراه میگر دیجیتال بنتک BENETECH GT5307B

• 2 عدد پراب تست

• 2 عدد گیره سوسماری (کروکودیل)

• 6 عدد باتری 1.5 ولت AA

• دفترچه راهنمای کاربر

• بند نگهدارنده دستگاه

• کیف پارچه ای حمل و نگهداری

سوالات متداول درباره میگر دیجیتال بنتک BENETECH GT5307B
1. میگر BENETECH GT5307B برای چه کاری استفاده می شود؟

این دستگاه برای اندازه گیری مقاومت عایقی، ولتاژ AC و DC، مقاومت کم و بررسی پیوستگی مدارها استفاده می شود و برای تست وضعیت عایق کابل ها و تجهیزات الکتریکی کاربرد دارد.

2. آیا GT5307B قابلیت تست PI و DAR دارد؟

بله، این میگر از تست های PI (شاخص قطبش) و DAR (نسبت جذب دی الکتریک) پشتیبانی می کند و می توان از آن ها برای ارزیابی دقیق تر وضعیت عایق استفاده کرد.

3. آیا می توان با GT5307B مدار برق دار را تست کرد؟

تست مقاومت عایق نباید روی مدار برق دار انجام شود. پیش از شروع تست باید تجهیز از منبع برق جدا و از نبود ولتاژ روی مدار اطمینان حاصل شود. دستگاه قابلیت تشخیص ولتاژ و هشدار ولتاژ بالا دارد، اما این قابلیت جایگزین رعایت اصول ایمنی نیست.

4. میگر GT5307B چه امکانات ایمنی دارد؟

این دستگاه به تشخیص ولتاژ، هشدار نوری و صوتی ولتاژ بالا، تخلیه خودکار، حفاظت در برابر اتصال کوتاه و اضافه بار مجهز است تا انجام تست های الکتریکی با کنترل و ایمنی بیشتری انجام شود.

5. منبع تغذیه میگر بنتک GT5307B چیست؟

این دستگاه با 6 عدد باتری AA یک و نیم ولتی کار می کند و امکان استفاده از منبع تغذیه خارجی 9 ولت DC با جریان 1.5 آمپر نیز برای آن در مشخصات ذکر شده است.
