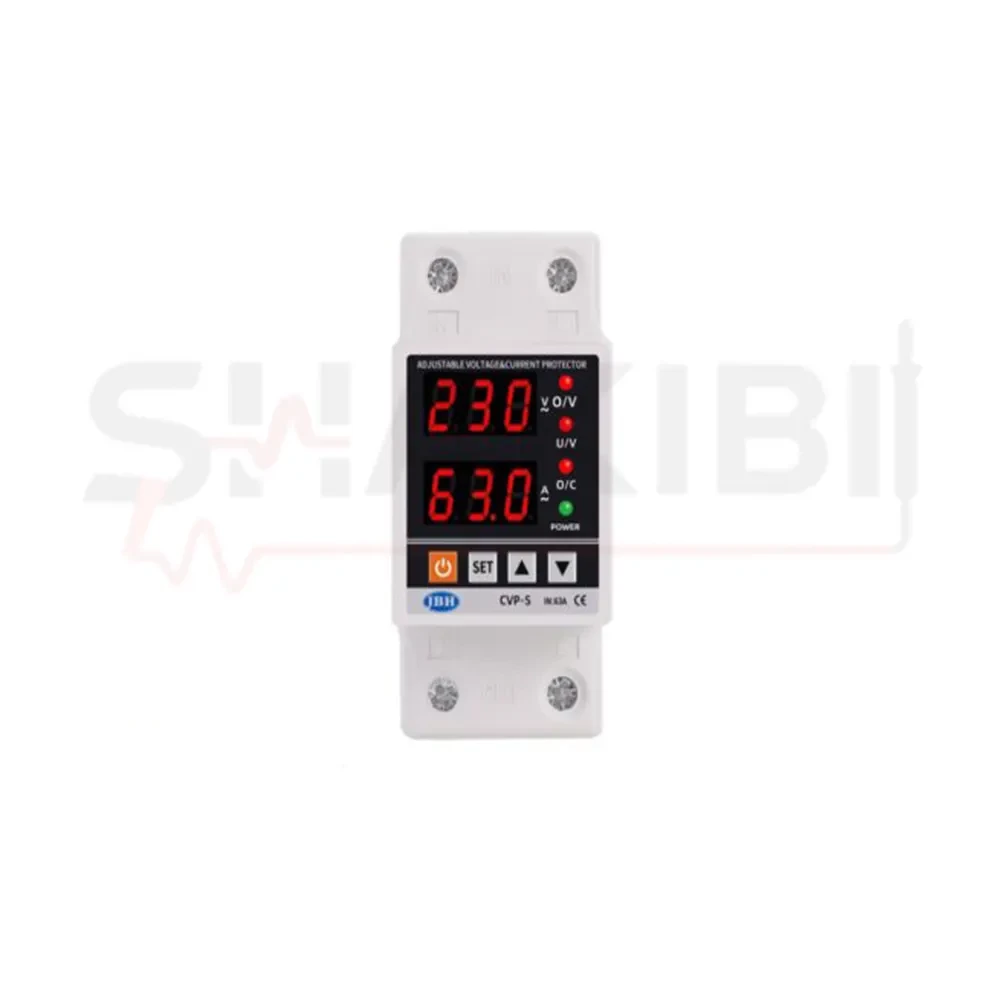

محافظ ولتاژ جریان تک فاز 80 امپر JBH مدل P42080A1

معرفی و کاربرد محافظ ولتاژ و جریان تک فاز JBH مدل P42080A1:

محافظ ولتاژ و جریان تک فاز JBH P42080A1 یک تجهیز حفاظتی مرکزی برای پایش مداوم ولتاژ و جریان مدارهای تک فاز است. این دستگاه در صورت شناسایی افت ولتاژ، اضافه ولتاژ یا عبور جریان از حد اضافه بار تنظیم شده، مدار را از طریق رله داخلی قطع می کند تا احتمال آسیب به تجهیزات متصل در اثر شرایط غیرعادی برق کاهش یابد.

این مدل با رله 80 آمپر برای مدارهایی طراحی شده است که به ظرفیت عبور جریان بالاتری نیاز دارند. برخلاف محافظ های برق معمولی که معمولاً در مسیر یک وسیله خاص قرار می گیرند، P42080A1 روی ریل DIN نصب شده و می تواند به عنوان بخشی از سیستم حفاظت مرکزی در تابلو برق یا جعبه فیوز مورد استفاده قرار گیرد.

حدود عملکرد حفاظتی دستگاه، شامل حد افت و اضافه ولتاژ، جریان اضافه بار، زمان قطع و زمان تاخیر وصل مجدد قابل تنظیم است. بنابراین می توان عملکرد محافظ را با شرایط مدار و نوع تجهیزات متصل هماهنگ کرد. پس از رفع خطا و بازگشت پارامترهای برق به محدوده مجاز، دستگاه می تواند پس از سپری شدن زمان تاخیر تعیین شده، برق را به صورت خودکار وصل کند.

محافظ JBH P42080A1 برای حفاظت از تجهیزات خانگی، ماشین آلات صنعتی، موتورهای الکتریکی، کمپرسورها، تجهیزات CNC و لیزر، ماینرهای تک فاز و تجهیزات کشاورزی مانند پمپ های آب و آبیاری کاربرد دارد. نصب و تنظیم دستگاه باید با توجه به مشخصات واقعی مدار انجام شود و اتصال آن بهتر است توسط تکنسین متخصص صورت گیرد.

ویژگی ها و مزایای محافظ ولتاژ و جریان تک فاز JBH P42080A1:

• رله 80 آمپری برای حفاظت مرکزی مدار: ظرفیت جریان بالای رله، این مدل را برای مدارهای تک فازی که به ظرفیت عبور جریان بیشتری نیاز دارند، مناسب می کند.

• حفاظت در برابر افت و اضافه ولتاژ: حد عملکرد هر دو وضعیت قابل تنظیم است و دستگاه در صورت خروج ولتاژ از محدوده تعیین شده، مدار را قطع می کند.

• حفاظت در برابر اضافه بار: جریان اضافه بار از 1 تا 63 آمپر قابل تنظیم است تا عملکرد حفاظتی دستگاه با نیاز مدار هماهنگ شود.

• تنظیم زمان قطع و وصل مجدد: زمان عملکرد قطع بین 0.1 تا 30 ثانیه و تاخیر وصل مجدد بین 1 تا 500 ثانیه قابل تنظیم است.

• وصل مجدد خودکار پس از رفع خطا: پس از بازگشت شرایط برق به محدوده مجاز، دستگاه می تواند با تاخیر تنظیم شده برق را دوباره وصل کند.

• پایش دقیق ولتاژ و جریان: دقت اندازه گیری کمتر از 1٪، امکان نظارت دقیق تر بر وضعیت برق ورودی را فراهم می کند.

• حفاظت در برابر Surge: حفاظت 175 ژولی و تحمل جریان ضربه ای تا 6000 آمپر، لایه حفاظتی بیشتری در برابر برخی پدیده های گذرای الکتریکی ایجاد می کند.

• نصب روی ریل DIN: طراحی دستگاه برای نصب در تابلو برق و جعبه فیوز، امکان استفاده از آن را به عنوان محافظ مرکزی فراهم می کند.

کاربردها و مناسب برای چه کسانی است؟

محافظ ولتاژ و جریان تک فاز JBH P42080A1 برای کاربردهای زیر مناسب است:

• حفاظت مرکزی تجهیزات برقی در ساختمان ها

• ماشین آلات و تجهیزات صنعتی تک فاز

• موتورهای الکتریکی و کمپرسورها

• دستگاه های CNC و تجهیزات لیزر

• ماینرهای تک فاز

• پمپ های آب، پمپ های آبیاری و تجهیزات کشاورزی

• تابلوهای برق و مدارهای توزیع تک فاز

• تجهیزات صنایع غذایی و کارگاه های تولیدی

• این مدل برای کاربرانی مناسب است که به محافظ ولتاژ و جریان تک فاز 80 آمپر قابل نصب روی ریل DIN برای حفاظت مرکزی تجهیزات نیاز دارند.

راهنمای خرید محافظ ولتاژ و جریان تک فاز:

هنگام انتخاب این نوع محافظ، ابتدا باید ظرفیت جریان مدار و نوع تجهیزات متصل را بررسی کنید. مدل JBH P42080A1 دارای رله 80 آمپر است و برای مدارهایی انتخاب می شود که ظرفیت سوئیچینگ بالاتری نسبت به مدل های 63 آمپر نیاز دارند. با این حال، جریان واقعی مصرف کننده، ظرفیت سیم کشی، فیوز و سایر تجهیزات حفاظتی مدار نیز باید با یکدیگر هماهنگ باشند.

اگر مدار شما به ظرفیت رله 80 آمپر نیاز ندارد، انتخاب مدل 63 آمپر می تواند گزینه مناسب تری باشد. نصب محافظ نیز باید مطابق نقشه سیم کشی و توسط فرد متخصص انجام شود.

آموزش استفاده از محافظ JBH P42080A1:

1. برق ورودی را قطع کرده و دستگاه را روی ریل DIN داخل تابلو برق نصب کنید.

2. فاز و نول ورودی و خروجی را مطابق نقشه سیم کشی به ترمینال های مربوط متصل کنید.

3. حد افت ولتاژ، اضافه ولتاژ و جریان اضافه بار را متناسب با مدار تنظیم کنید.

4. زمان قطع و تاخیر وصل مجدد را بر اساس نوع تجهیزات تنظیم کنید.

5. پس از برقراری برق، دستگاه به صورت مداوم پارامترهای مدار را پایش می کند و در صورت بروز خطا، خروجی را قطع خواهد کرد.

نکته ایمنی: نصب این دستگاه باید توسط فرد متخصص انجام شود. استفاده از فیوز مینیاتوری مناسب و تجهیزات حفاظتی مورد نیاز مدار نیز ضروری است.

سوالات متداول
1. ظرفیت رله محافظ JBH P42080A1 چقدر است؟

این مدل به رله با ظرفیت جریان 80 آمپر مجهز است.

2. آیا حد افت و اضافه ولتاژ قابل تنظیم است؟

بله. محدوده اضافه ولتاژ از 230 تا 300 ولت و محدوده افت ولتاژ از 140 تا 210 ولت قابل تنظیم است.

3. آیا جریان اضافه بار قابل تنظیم است؟

بله. جریان اضافه بار در محدوده 1 تا 63 آمپر تنظیم می شود.

4. آیا دستگاه پس از رفع خطا به صورت خودکار وصل می شود؟

بله. پس از بازگشت شرایط برق به محدوده مجاز و سپری شدن زمان تاخیر تنظیم شده، امکان وصل مجدد خودکار وجود دارد.

5. محافظ JBH P42080A1 چگونه نصب می شود؟

این مدل برای نصب روی ریل DIN طراحی شده و اتصال آن باید مطابق نقشه سیم کشی و توسط فرد متخصص انجام شود.
