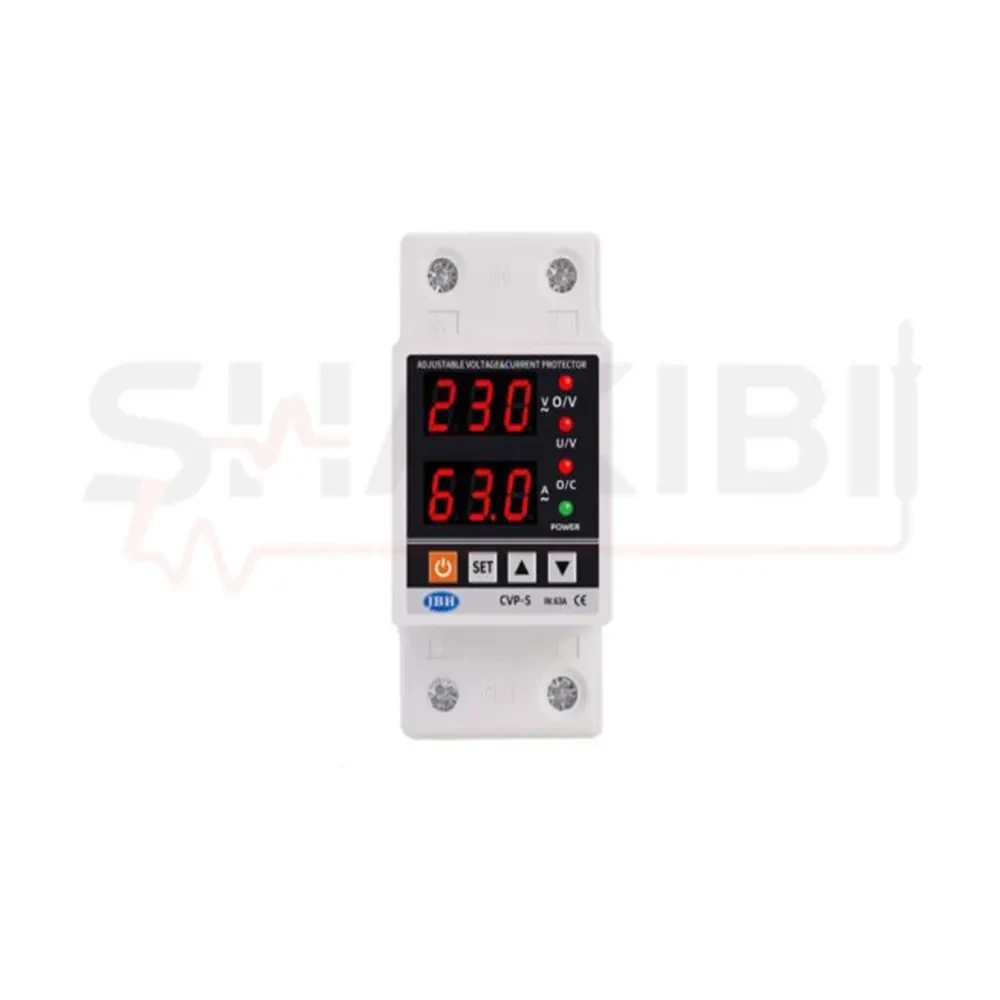

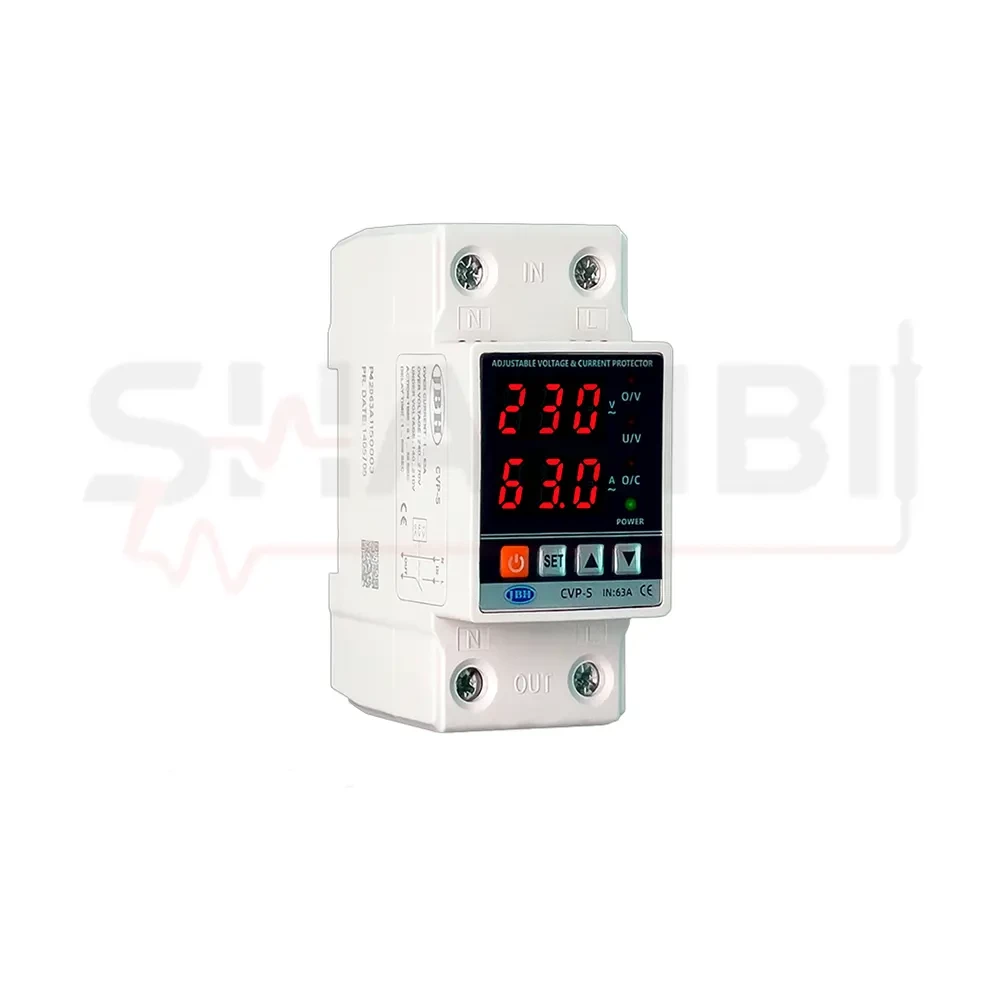

محافظ ولتاژ جریان تک فاز JBH مدل P42063A1

معرفی و کاربرد محافظ ولتاژ و جریان تک فاز JBH مدل CVP:

محافظ ولتاژ و جریان تک فاز JBH مدل CVP یک تجهیز حفاظتی مرکزی برای پایش و کنترل هم زمان ولتاژ و جریان برق در مدارهای تک فاز است. این دستگاه با تشخیص اضافه ولتاژ، افت ولتاژ و اضافه بار، در صورت عبور پارامترهای برق از محدوده تنظیم شده، مدار را قطع می کند تا از آسیب دیدن تجهیزات برقی جلوگیری شود. قابلیت تنظیم پارامترهای ولتاژ، جریان و زمان عملکرد، رله قدرتمند 63 یا 80 آمپری و نصب روی ریل DIN، این محصول را به گزینه ای مناسب برای حفاظت مرکزی در تابلو برق تبدیل کرده است.

محافظ ولتاژ و جریان JBH مدل CVP برخلاف محافظ های برق معمولی که معمولاً برای یک وسیله خاص استفاده می شوند، می تواند در مسیر ورودی برق و به صورت مرکزی نصب شود و از تجهیزات متصل به مدار محافظت کند. این دستگاه پس از رفع شرایط غیرعادی و بازگشت ولتاژ یا جریان به محدوده مجاز، با توجه به زمان تاخیر تنظیم شده، امکان وصل مجدد برق را فراهم می کند. همچنین قابلیت تنظیم حد اضافه ولتاژ، افت ولتاژ، جریان اضافه بار، زمان قطع و زمان وصل مجدد، امکان هماهنگ سازی عملکرد دستگاه با نیاز تجهیزات مختلف را فراهم می سازد.

از کاربردهای اصلی این محافظ می توان به حفاظت از تجهیزات خانگی، ماشین آلات صنعتی، موتورهای الکتریکی، تابلوهای برق، کمپرسورها، دستگاه های CNC و لیزر، ماینرهای تک فاز و تجهیزات کشاورزی مانند پمپ های کف کش و پمپ های آبیاری اشاره کرد. این محصول همچنین برای استفاده در صنایع غذایی و سایر محیط هایی که تجهیزات تک فاز در برابر نوسانات ولتاژ و افزایش جریان آسیب پذیر هستند، کاربرد دارد.

به دلیل نصب روی ریل DIN و طراحی مناسب برای استفاده در تابلو برق، محافظ ولتاژ و جریان تک فاز JBH مدل CVP می تواند جایگزین مناسبی برای استفاده از چندین محافظ برق مجزا در برخی مدارهای تک فاز باشد. با این حال، انتخاب مدل 63 یا 80 آمپر و تنظیم پارامترهای حفاظتی باید با توجه به جریان مصرفی، مشخصات تجهیزات و شرایط مدار انجام شود و نصب آن بهتر است توسط فرد متخصص انجام گیرد.

ویژگی ها و مزایای محافظ ولتاژ و جریان تک فاز JBH مدل CVP:

• حفاظت هم زمان در برابر افت و اضافه ولتاژ

محافظ JBH مدل CVP می تواند حد مجاز افت و اضافه ولتاژ را تنظیم و در صورت عبور ولتاژ از محدوده تعیین شده، مدار را قطع کند. این قابلیت به کاهش خطر آسیب ناشی از نوسانات غیرعادی برق برای تجهیزات متصل کمک می کند.

• حفاظت در برابر اضافه بار و جریان بیش از حد

این دستگاه علاوه بر پایش ولتاژ، جریان مصرفی مدار را نیز کنترل می کند. محدوده جریان قابل تنظیم از 1 تا 63 آمپر است و در صورت عبور جریان از مقدار تعیین شده، محافظ می تواند برای جلوگیری از ادامه وضعیت اضافه بار، مدار را قطع کند.

• رله قدرتمند با ظرفیت 63 یا 80 آمپر

محافظ ولتاژ جریان تک فاز JBH در مدل های 63 و 80 آمپر عرضه می شود و با توجه به ظرفیت انتخابی، برای حفاظت از مدارهای مختلف تک فاز در کاربردهای خانگی، صنعتی و کشاورزی قابل استفاده است.

• تنظیم گسترده پارامترهای حفاظتی

حدود افت و اضافه ولتاژ، مقدار جریان اضافه بار، زمان عملکرد قطع، زمان تاخیر وصل مجدد و تعداد دفعات وصل مجدد پس از خطای اضافه بار قابل تنظیم هستند. این انعطاف پذیری به کاربر اجازه می دهد عملکرد دستگاه را با نیاز مدار و نوع تجهیزات هماهنگ کند.

• قابلیت وصل مجدد خودکار پس از رفع خطا

پس از بازگشت ولتاژ یا جریان به محدوده مجاز، دستگاه می تواند با توجه به زمان تاخیر تنظیم شده، برق را به صورت خودکار دوباره وصل کند. این ویژگی برای تجهیزاتی که نیاز به عملکرد پیوسته دارند، کاربردی است.

• دقت مناسب در اندازه گیری ولتاژ و جریان

دقت اندازه گیری ولتاژ و جریان این دستگاه کمتر از 1 درصد اعلام شده است. این دقت، امکان پایش بهتر شرایط برق ورودی و تنظیم دقیق تر حدود حفاظتی را فراهم می کند.

• حفاظت در برابر جریان های ضربه ای و Surge

محافظ CVP به قابلیت حفاظت در برابر Surge با ظرفیت 175 ژول مجهز است و توان تحمل جریان ضربه ای تا 6000 آمپر و Spike Voltage تا 1.5 کیلوولت را دارد؛ بنابراین در برابر برخی شوک ها و پدیده های گذرای الکتریکی، لایه حفاظتی بیشتری ایجاد می کند.

• نصب آسان روی ریل DIN

طراحی دستگاه برای نصب روی ریل DIN، امکان استفاده از آن را در تابلو برق و جعبه فیوز فراهم می کند. به این ترتیب می توان حفاظت را به صورت مرکزی و در مسیر ورودی مدار انجام داد.

• مناسب برای کاربردهای خانگی، صنعتی و کشاورزی

این محافظ برای استفاده در مدارهای مختلف تک فاز، از جمله لوازم خانگی، ماشین آلات صنعتی، موتورهای الکتریکی، کمپرسورها، دستگاه های CNC و لیزر، ماینرهای تک فاز و انواع پمپ های کشاورزی مناسب است.

آموزش استفاده از محافظ ولتاژ و جریان تک فاز JBH مدل CVP:

نصب این دستگاه باید توسط فرد متخصص انجام شود. ابتدا برق ورودی را قطع کرده و محافظ را روی ریل DIN داخل تابلو برق نصب کنید. سپس فاز و نول ورودی را مطابق نقشه سیم کشی به ترمینال های مربوطه متصل کرده و خروجی دستگاه را به مدار مصرف کننده وصل نمایید. پیش از محافظ نیز استفاده از فیوز مینیاتوری اصلی و محافظ نشتی جریان توصیه می شود.

پس از نصب، حدود افت ولتاژ، اضافه ولتاژ، اضافه بار و زمان های قطع و وصل مجدد را متناسب با مشخصات مدار و تجهیزات تنظیم کنید. پس از برقراری برق، دستگاه به صورت مداوم ولتاژ و جریان را پایش می کند و در صورت عبور مقادیر از محدوده تعیین شده، رله خروجی را قطع خواهد کرد. پس از بازگشت شرایط برق به محدوده مجاز و سپری شدن زمان تاخیر تنظیم شده، برق به صورت خودکار وصل می شود.

برای اطمینان از عملکرد رله، می توان به صورت دوره ای عملکرد قطع و وصل دستگاه را با شستی پاور بررسی کرد. همچنین لازم است اتصالات ترمینال ها کاملاً محکم باشند؛ زیرا شل بودن اتصالات می تواند باعث ایجاد گرما و خطر آتش سوزی شود. در صورت مشاهده عملکرد غیرعادی، تنظیمات را بررسی کرده و برای تعمیر یا عیب یابی تخصصی به تکنسین مجاز مراجعه کنید.

سوالات متداول درباره محافظ ولتاژ و جریان تک فاز JBH مدل CVP
1. محافظ ولتاژ و جریان تک فاز JBH مدل CVP چه تفاوتی با محافظ برق معمولی دارد؟

محافظ برق معمولی معمولاً برای حفاظت از یک یا چند وسیله در محل مصرف استفاده می شود، اما مدل CVP به صورت مرکزی در تابلو برق نصب شده و می تواند ولتاژ و جریان مدار را به صورت هم زمان پایش کند. این دستگاه در برابر افت ولتاژ، اضافه ولتاژ و اضافه بار واکنش نشان می دهد.

2. آیا مقدار ولتاژ و جریان قطع در این دستگاه قابل تنظیم است؟

بله، حد اضافه ولتاژ، افت ولتاژ و جریان اضافه بار قابل تنظیم است. همچنین زمان عملکرد قطع، زمان تاخیر وصل مجدد و تعداد دفعات وصل مجدد پس از اضافه بار نیز قابلیت تنظیم دارند.

3. محافظ JBH مدل CVP برای چه تجهیزاتی مناسب است؟

این دستگاه برای حفاظت از تجهیزات خانگی، ماشین آلات صنعتی، موتورهای الکتریکی، کمپرسورها، تابلوهای برق، دستگاه های CNC و لیزر، ماینرهای تک فاز و پمپ های آب و آبیاری کاربرد دارد.

4. آیا محافظ پس از رفع مشکل برق به صورت خودکار وصل می شود؟

بله، پس از بازگشت ولتاژ و جریان به محدوده مجاز، دستگاه با توجه به زمان تاخیر تنظیم شده می تواند برق خروجی را به صورت خودکار وصل کند. این ویژگی از وصل شدن ناگهانی تجهیزات بلافاصله پس از رفع نوسان جلوگیری می کند.

5. نصب محافظ ولتاژ و جریان تک فاز JBH چگونه انجام می شود؟

این دستگاه برای نصب روی ریل DIN طراحی شده و اتصال آن باید مطابق نقشه سیم کشی و توسط فرد متخصص انجام شود. پیش از محافظ نیز استفاده از فیوز مینیاتوری اصلی و محافظ نشتی جریان توصیه می شود.
