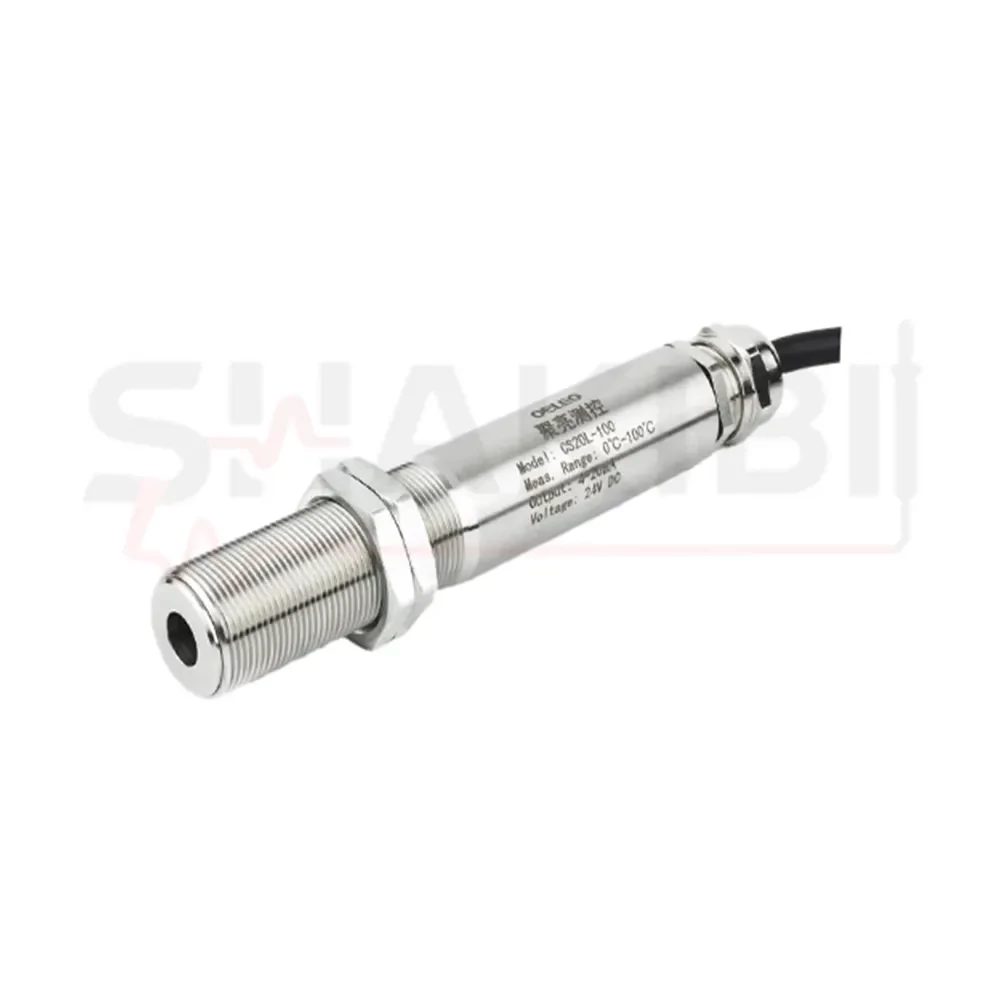

ترمومتر غیرتماسی اولئو مدل CS20L-500

معرفی ترمومتر غیرتماسی اولئو مدل CS20L-500

1. ترمومتر غیرتماسی اولئو مدل CS20L-500 یک پیرومتر مادون قرمز صنعتی است که برای اندازه گیری دمای سطح اجسام بدون نیاز به تماس مستقیم با آن ها طراحی شده است. این نوع ترمومتر به جای استفاده از پراب تماسی، انرژی مادون قرمز منتشرشده از سطح جسم را دریافت کرده و بر اساس آن دمای سطح را محاسبه می کند. غیرتماسی بودن CS20L-500 باعث می شود بتوان از آن برای پایش دمای تجهیزاتی استفاده کرد که تماس مستقیم با آن ها دشوار، خطرناک یا از نظر فرآیند تولید نامناسب است. به همین دلیل این مدل بیشتر برای کاربردهای صنعتی، کنترل فرآیند و پایش مداوم دما در خطوط تولید مورد توجه قرار می گیرد.

2. ترمومتر CS20L-500 محدوده اندازه گیری ۰ تا ۵۰۰ درجه سانتی گراد دارد و برای فرآیندهایی که دمای سطح در این بازه قرار می گیرد، قابل استفاده است. این محدوده باعث می شود دستگاه برای بررسی دمای بسیاری از تجهیزات و قطعات صنعتی، سطوح گرم، ماشین آلات، بخش هایی از خطوط تولید و فرآیندهایی که نیاز به کنترل دمای پیوسته دارند، کاربرد داشته باشد. برخلاف ترمومترهای لیزری دستی که معمولاً برای اندازه گیری های مقطعی توسط اپراتور استفاده می شوند، این مدل با داشتن خروجی آنالوگ استاندارد، برای قرار گرفتن در یک سیستم اندازه گیری و کنترل صنعتی نیز مناسب است.

3. یکی از مهم ترین ویژگی های CS20L-500، خروجی ۴ تا ۲۰ میلی آمپر آن است. این خروجی یکی از سیگنال های متداول در سیستم های اتوماسیون صنعتی محسوب می شود و امکان انتقال مقدار اندازه گیری شده دما به تجهیزات کنترلی و مانیتورینگ را فراهم می کند. به همین دلیل می توان از این ترمومتر در کنار تجهیزاتی مانند PLC، کنترلرهای PID، رکوردرها، نمایشگرها و سایر تجهیزات دریافت کننده سیگنال 4-20mA استفاده کرد. وجود خروجی جریان باعث می شود CS20L-500 بیشتر به عنوان یک سنسور دمای صنعتی برای نصب و پایش فرآیند مورد استفاده قرار گیرد، نه صرفاً یک ترمومتر دستی برای قرائت لحظه ای دما.

4. تغذیه این مدل در محدوده ۵ تا ۳۰ ولت DC قرار دارد و استفاده از منبع تغذیه DC مناسب، امکان به کارگیری آن را در بسیاری از تابلوها و سامانه های کنترل صنعتی فراهم می کند. در کاربردهایی که سیستم کنترل با ولتاژ DC کار می کند، می توان ترمومتر را در مدار اندازه گیری قرار داد و سیگنال خروجی آن را برای نمایش، ثبت یا کنترل دما به ورودی مناسب سیستم منتقل کرد. البته هنگام نصب باید مشخصات منبع تغذیه، نحوه سیم بندی و ورودی تجهیز دریافت کننده سیگنال مطابق دستورالعمل سازنده بررسی شود تا اتصال دستگاه به درستی انجام شود.

5. نسبت فاصله به نقطه یا D برابر با ۲۰:۱ از دیگر مشخصات مهم این مدل است. این نسبت مشخص می کند که با افزایش فاصله ترمومتر از سطح موردنظر، قطر ناحیه ای که دستگاه از آن اندازه گیری می کند نیز افزایش پیدا می کند. نسبت ۲۰:۱ در کاربردهای صنعتی کمک می کند اندازه گیری از فاصله مناسب و بدون نزدیک شدن مستقیم به سطح داغ یا متحرک انجام شود. با این حال برای دستیابی به نتیجه دقیق تر، لازم است سطح مورد اندازه گیری به اندازه کافی بزرگ باشد و تا حد امکان ناحیه اندازه گیری دستگاه روی همان نقطه ای قرار بگیرد که کاربر قصد بررسی دمای آن را دارد.

6. CS20L-500 در محدوده طیفی ۸ تا ۱۴ میکرومتر کار می کند که محدوده رایج برای اندازه گیری دمای سطوح با فناوری مادون قرمز است. عملکرد غیرتماسی این دستگاه به ویژه زمانی اهمیت پیدا می کند که استفاده از سنسورهای تماسی با محدودیت همراه باشد؛ برای مثال زمانی که سطح موردنظر بسیار داغ است، قطعه در حال حرکت است یا دسترسی مستقیم به آن دشوار است. در چنین شرایطی می توان ترمومتر را در موقعیت مناسب نسبت به هدف قرار داد و دمای سطح را بدون تماس فیزیکی پایش کرد.

7. زمان پاسخ CS20L-500 حدود ۲۴۰ میلی ثانیه اعلام شده است که نشان دهنده قابلیت پاسخ گویی سریع دستگاه به تغییرات دمایی است. این ویژگی در فرآیندهایی که دمای سطح در آن ها تغییر می کند اهمیت دارد، زیرا در چنین کاربردهایی تاخیر زیاد در دریافت سیگنال می تواند باعث شود اطلاعات دمایی با فاصله زمانی بیشتری در اختیار سیستم کنترل قرار گیرد. ترکیب زمان پاسخ مناسب با خروجی 4-20mA، این مدل را برای کاربردهایی که نیاز به پایش پیوسته و انتقال سیگنال دما دارند، کاربردی می کند.

8. بدنه CS20L-500 از استیل ضدزنگ ساخته شده و درجه حفاظت IP65 برای آن در نظر گرفته شده است. این سطح از حفاظت در محیط های صنعتی اهمیت دارد، زیرا تجهیز اندازه گیری ممکن است در معرض گردوغبار یا پاشش آب قرار گیرد. البته IP65 به معنی ضدآب بودن برای هر شرایطی نیست و دستگاه نباید در آب غوطه ور شود یا در شرایطی خارج از محدوده حفاظتی تعریف شده مورد استفاده قرار گیرد. انتخاب محل نصب مناسب و رعایت شرایط محیطی اعلام شده توسط سازنده، برای حفظ عملکرد صحیح ترمومتر اهمیت دارد.

9. از نظر کاربرد، CS20L-500 را می توان در فرآیندهای مختلفی که نیاز به اندازه گیری و پایش دمای سطح دارند به کار گرفت. در خطوط تولید، این ترمومتر می تواند برای کنترل دمای قطعات یا سطوح در حال عبور، بررسی تجهیزات گرم، پایش برخی فرآیندهای حرارتی و ارسال اطلاعات دما به سیستم کنترل استفاده شود. همچنین در صنایعی مانند پلاستیک، بسته بندی، مواد غذایی، دارویی، نساجی، کاغذ، لاستیک، چرم و صنایع شیمیایی، در صورت قرار گرفتن دمای فرآیند در محدوده کاری دستگاه، می توان از قابلیت اندازه گیری غیرتماسی آن استفاده کرد.

10. یکی دیگر از زمینه های کاربرد این پیرومتر، پایش دمای تجهیزات و ماشین آلات صنعتی است. تجهیزاتی مانند موتورهای صنعتی، یاتاقان ها، بخش هایی از تجهیزات دوار، سیستم های HVAC و ماشین آلاتی که در حین کار افزایش دما دارند، می توانند از طریق اندازه گیری غیرتماسی مورد بررسی قرار گیرند. در چنین کاربردهایی، هدف صرفاً مشاهده یک عدد دما نیست؛ بلکه تغییرات دمایی می تواند برای تشخیص وضعیت عملکرد تجهیز و شناسایی افزایش دمای غیرعادی نیز مورد استفاده قرار گیرد. البته تفسیر وضعیت تجهیز باید بر اساس شرایط واقعی فرآیند، دمای کاری مجاز و دستورالعمل نگهداری همان دستگاه انجام شود.

11. در مجموع، ترمومتر غیرتماسی اولئو CS20L-500 بیشتر برای کاربری هایی مناسب است که در آن ها اندازه گیری مداوم یا یکپارچه دمای سطح، خروجی ۴ تا ۲۰ میلی آمپر، تغذیه DC و نصب در یک سیستم کنترل صنعتی اهمیت دارد. محدوده دمایی ۰ تا ۵۰۰ درجه سانتی گراد، نسبت فاصله به نقطه ۲۰:۱، زمان پاسخ حدود ۲۴۰ میلی ثانیه، خروجی استاندارد 4-20mA و بدنه با حفاظت IP65، مجموعه ای از ویژگی هایی هستند که این مدل را از ترمومترهای دستی ساده متمایز می کنند. بنابراین اگر هدف، اضافه کردن اندازه گیری دمای غیرتماسی به یک خط تولید، تابلو کنترل یا سیستم مانیتورینگ صنعتی باشد و دمای فرآیند از ۵۰۰ درجه سانتی گراد بیشتر نباشد، CS20L-500 می تواند گزینه ای متناسب با این نوع کاربرد باشد.

ویژگی ها و مزایای ترمومتر غیرتماسی اولئو CS20L-500

• اندازه گیری دما به صورت کاملاً غیرتماسی

امکان اندازه گیری دمای سطح بدون تماس مستقیم با قطعه، برای بررسی سطوح داغ، قطعات متحرک یا نقاطی که دسترسی مستقیم به آن ها دشوار است.

• محدوده اندازه گیری ۰ تا ۵۰۰ درجه سانتی گراد

این بازه دمایی، CS20L-500 را برای بسیاری از فرآیندهای صنعتی و تجهیزات دارای دمای سطح بالا مناسب می کند.

• خروجی استاندارد ۴ تا ۲۰ میلی آمپر

سیگنال 4-20mA امکان انتقال مقدار دمای اندازه گیری شده به تجهیزات کنترل و مانیتورینگ مانند PLC، کنترلرهای صنعتی، رکوردر و نمایشگرهای مناسب را فراهم می کند.

• مناسب برای پایش مداوم دما

طراحی سنسوری دستگاه و وجود خروجی آنالوگ باعث می شود بتوان از آن در سیستم هایی استفاده کرد که دما باید به صورت پیوسته اندازه گیری و به سیستم کنترل منتقل شود.

• نسبت فاصله به نقطه ۲۰:۱

این نسبت امکان اندازه گیری هدف از فاصله مناسب را فراهم می کند و در کاربردهایی که نزدیک شدن به سطح داغ یا متحرک امکان پذیر نیست، اهمیت دارد.

• زمان پاسخ حدود ۲۴۰ میلی ثانیه

پاسخ گویی سریع دستگاه باعث می شود تغییرات دمایی با تاخیر کمی در اختیار سیستم اندازه گیری قرار بگیرد و برای فرآیندهای دارای تغییرات دما مناسب باشد.

• طیف پاسخ ۸ تا ۱۴ میکرومتر

CS20L-500 از محدوده طیفی متداول برای اندازه گیری دمای مادون قرمز استفاده می کند و برای سنجش دمای سطح در کاربردهای صنعتی طراحی شده است.

• تغذیه ۵ تا ۳۰ ولت DC

محدوده تغذیه گسترده، امکان استفاده از دستگاه را در مدارهای مختلف DC و سیستم های کنترل صنعتی فراهم می کند؛ البته ولتاژ و سیم بندی باید مطابق مشخصات نصب دستگاه انتخاب شود.

• بدنه استیل ضدزنگ

استفاده از بدنه استیل، ساختاری مناسب برای نصب و استفاده در محیط های صنعتی ایجاد می کند و به دوام مکانیکی دستگاه در شرایط کاری کمک می کند.

• استاندارد حفاظتی IP65

حفاظت IP65 برای استفاده در محیط هایی که دستگاه ممکن است در معرض گردوغبار یا پاشش آب قرار بگیرد، مزیت محسوب می شود؛ البته دستگاه برای غوطه وری در آب طراحی نشده است.

• قابلیت استفاده در اتوماسیون صنعتی

خروجی 4-20mA و تغذیه DC باعث می شود این مدل برای اتصال به بخش اندازه گیری و کنترل بسیاری از سیستم های اتوماسیون صنعتی مناسب باشد.

• مناسب برای خطوط تولید و فرآیندهای صنعتی

CS20L-500 می تواند در فرآیندهایی مانند پلاستیک، بسته بندی، مواد غذایی، دارویی، نساجی، کاغذ، لاستیک، چرم و سایر کاربردهایی که دمای سطح در محدوده کاری دستگاه قرار دارد، مورد استفاده قرار گیرد.

• قابل استفاده برای پایش تجهیزات صنعتی

امکان اندازه گیری غیرتماسی دمای موتور، یاتاقان، تجهیزات دوار، برخی ماشین آلات و سیستم های HVAC را فراهم می کند؛ به خصوص زمانی که اندازه گیری مستقیم دما دشوار باشد.

• طراحی مناسب برای نصب ثابت

برخلاف ترمومترهای دستی که معمولاً برای اندازه گیری های مقطعی استفاده می شوند، وجود خروجی آنالوگ 4-20mA در CS20L-500 آن را برای نصب در یک موقعیت مشخص و ارسال مداوم اطلاعات دما به سیستم کنترل مناسب می کند.

کاربردهای ترمومتر غیرتماسی اولئو CS20L-500

1. پایش دمای سطح در خطوط تولید و فرآیندهای صنعتی

2. اندازه گیری دمای قطعات داغ بدون تماس مستقیم

3. کنترل دمای تجهیزات و ماشین آلات صنعتی

4. پایش دمای تجهیزات دوار و قطعاتی که دسترسی مستقیم به آن ها دشوار است

5. کنترل دمای موتورهای صنعتی و بررسی افزایش دمای غیرعادی

6. پایش دمای یاتاقان ها و بخش های مختلف تجهیزات مکانیکی

7. استفاده در خطوط تولید صنایع پلاستیک و فرآیندهای اکستروژن

8. کنترل دمای دستگاه های قالب گیری و تجهیزات فرآیندی

9. پایش دمای خشک کن های صنعتی

10. استفاده در صنایع بسته بندی، کاغذ و نساجی

11. کنترل دمای فرآیند در صنایع لاستیک و چرم

12. استفاده در برخی فرآیندهای صنایع غذایی و دارویی که اندازه گیری غیرتماسی دمای سطح موردنیاز است

13. پایش دمای تجهیزات و فرآیندهای صنایع شیمیایی

14. کنترل دمای سیستم های تهویه و تجهیزات HVAC

15. ارسال سیگنال دما به PLC، کنترلر، رکوردر یا نمایشگر صنعتی از طریق خروجی ۴ تا ۲۰ میلی آمپر

16. استفاده در سیستم های مانیتورینگ و کنترل دمای صنعتی که نیاز به اندازه گیری پیوسته دارند

ترمومتر غیرتماسی اولئو CS20L-500 مناسب برای چه کسانی است؟

1. مهندسان اتوماسیون صنعتی که به یک سنسور دمای غیرتماسی با خروجی ۴ تا ۲۰ میلی آمپر نیاز دارند

2. تکنسین های برق و کنترل صنعتی برای اتصال سنسور به PLC و تجهیزات کنترلی

3. مهندسان و تکنسین های نگهداری و تعمیرات کارخانه ها

4. مسئولان کنترل فرآیند و پایش تجهیزات خطوط تولید

5. کارشناسان ابزار دقیق و سیستم های اندازه گیری صنعتی

6. تکنسین های خطوط تولید پلاستیک، لاستیک، کاغذ و نساجی

7. متخصصان تعمیر و نگهداری ماشین آلات صنعتی

8. طراحان و مجریان سیستم های مانیتورینگ و کنترل دما

9. واحدهای کنترل کیفیت که نیاز به پایش دمای سطح در فرآیند تولید دارند

10. صنایع و کارگاه هایی که به اندازه گیری مداوم دمای سطح تا ۵۰۰ درجه سانتی گراد نیاز دارند

11. کاربرانی که به جای ترمومتر دستی، به یک سنسور ثابت برای ارسال سیگنال دما به سیستم کنترل نیاز دارند.

مقایسه ترمومتر غیرتماسی اولئو CS20L-500 با مدل های مشابه:

ترمومتر غیرتماسی اولئو CS20L-500 در دسته پیرومترهای صنعتی قرار می گیرد و تفاوت اصلی آن با ترمومترهای دستی در نحوه استفاده و اتصال به سیستم کنترل است. این مدل برای نصب ثابت و پایش مداوم دمای سطح طراحی شده و با داشتن خروجی استاندارد ۴ تا ۲۰ میلی آمپر می تواند مقدار دما را به PLC، کنترلر، رکوردر یا نمایشگر صنعتی منتقل کند. بنابراین اگر هدف فقط اندازه گیری دستی و مشاهده دما روی نمایشگر باشد، یک ترمومتر لیزری دستی انتخاب ساده تری خواهد بود؛ اما برای یکپارچه سازی اندازه گیری دما با خط تولید، CS20L-500 مزیت بیشتری دارد.

در مقایسه با مدل های CS20L با محدوده دمایی بالاتر مانند CS20L-1000 و CS20L-1500، مهم ترین تفاوت در محدوده دمای قابل اندازه گیری است. CS20L-500 برای فرآیندهایی با دمای سطح ۰ تا ۵۰۰ درجه سانتی گراد طراحی شده است. بنابراین زمانی که حداکثر دمای فرآیند از ۵۰۰ درجه بیشتر نمی شود، انتخاب مدل 500 می تواند متناسب با نیاز فرآیند باشد؛ اما در کاربردهایی که دمای سطح از این محدوده عبور می کند، باید سراغ مدل دارای رنج دمایی بالاتر رفت. انتخاب بین این مدل ها باید بر اساس حداکثر دمای واقعی فرآیند انجام شود و صرفاً بالاتر بودن محدوده اندازه گیری به معنی مناسب تر بودن دستگاه برای هر کاربرد نیست.

از نظر یکپارچه سازی با سیستم کنترل، CS20L-500 به دلیل خروجی 4-20mA برای پروژه های اتوماسیون صنعتی گزینه مناسبی است. این ویژگی باعث می شود دستگاه بتواند به عنوان بخشی از یک سیستم اندازه گیری دما عمل کند و اطلاعات دمایی را برای نمایش، ثبت یا کنترل در اختیار تجهیزات دیگر قرار دهد. در مقابل، ترمومترهای لیزری دستی معمولاً برای اندازه گیری های نقطه ای توسط اپراتور طراحی شده اند و ساختار آن ها الزاماً برای نصب دائم و ارسال سیگنال آنالوگ به PLC در نظر گرفته نشده است.

نسبت فاصله به نقطه 20:1 نیز CS20L-500 را برای کاربردهایی که نیاز به اندازه گیری از فاصله مشخص دارند مناسب می کند. این ویژگی در کنار اندازه گیری غیرتماسی به کاربر اجازه می دهد بدون نزدیک شدن مستقیم به سطح داغ یا متحرک، دمای آن را پایش کند. البته برای انتخاب مدل مناسب، علاوه بر D باید اندازه واقعی هدف و فاصله نصب نیز در نظر گرفته شود.

در مجموع، CS20L-500 زمانی انتخاب مناسبی است که دمای فرآیند حداکثر تا ۵۰۰ درجه سانتی گراد باشد و دستگاه قرار باشد به صورت ثابت در یک سیستم صنعتی نصب شود. خروجی 4-20mA، تغذیه DC، نسبت 20:1، زمان پاسخ حدود 240 میلی ثانیه و حفاظت IP65، آن را برای کاربردهای کنترل فرآیند و پایش مداوم دمای سطح مناسب می کنند. اگر دمای فرآیند بالاتر از ۵۰۰ درجه باشد، باید مدل با محدوده دمایی بالاتر انتخاب شود؛ و اگر هدف اندازه گیری دستی و مقطعی باشد، ترمومترهای دستی می توانند گزینه مناسب تری باشند.

راهنمای خرید ترمومتر غیرتماسی اولئو CS20L-500؛ چطور مدل مناسب را انتخاب کنیم؟

برای انتخاب یک ترمومتر غیرتماسی صنعتی، صرفاً نباید بالاترین محدوده دمایی یا بیشترین امکانات را ملاک قرار داد. ابتدا باید مشخص شود دستگاه قرار است در چه فرآیندی، روی چه سطحی، از چه فاصله ای و با چه نوع سیستم کنترلی استفاده شود. در مدل های صنعتی مانند اولئو CS20L-500، نوع خروجی، محدوده دمایی و نسبت فاصله به نقطه از مهم ترین معیارهای انتخاب هستند.

• محدوده دمای مورد نیاز را مشخص کنید

اولین مرحله، مشخص کردن حداقل و حداکثر دمای واقعی سطح مورد اندازه گیری است. CS20L-500 برای اندازه گیری دمای ۰ تا ۵۰۰ درجه سانتی گراد طراحی شده است. بنابراین اگر حداکثر دمای فرآیند شما در این محدوده قرار دارد، این مدل از نظر رنج اندازه گیری می تواند انتخاب مناسبی باشد. در صورتی که دمای سطح در فرآیند از ۵۰۰ درجه سانتی گراد عبور می کند، بهتر است به سراغ مدل هایی با محدوده دمایی بالاتر بروید؛ در خانواده CS20L نسخه هایی با رنج های بالاتر نیز وجود دارند.

• نوع خروجی را با سیستم کنترل خود هماهنگ کنید

یکی از مهم ترین نکات در انتخاب CS20L-500، توجه به خروجی ۴ تا ۲۰ میلی آمپر است. اگر قرار است اطلاعات دما مستقیماً به PLC، کنترلر PID، رکوردر یا نمایشگر صنعتی ارسال شود، باید ورودی تجهیز دریافت کننده با سیگنال 4-20mA سازگار باشد. این نوع خروجی برای سیستم های اتوماسیون صنعتی بسیار رایج است و امکان انتقال مقدار اندازه گیری شده به سیستم کنترل را فراهم می کند.

بنابراین اگر هدف شما اندازه گیری دستی و مشاهده دما روی نمایشگر است، یک ترمومتر لیزری دستی ممکن است انتخاب مناسب تری باشد؛ اما اگر به دنبال سنسور ثابت برای ارسال مداوم دما به سیستم کنترل هستید، ساختار CS20L-500 با چنین کاربردی هماهنگ است.

• فاصله نصب و اندازه نقطه اندازه گیری را بررسی کنید

CS20L-500 دارای نسبت فاصله به نقطه ۲۰:۱ است. این مشخصه اهمیت زیادی در تعیین محل نصب دارد. هرچه فاصله سنسور از سطح بیشتر شود، قطر ناحیه ای که دستگاه اندازه گیری می کند نیز افزایش پیدا می کند. بنابراین پیش از نصب باید مطمئن شوید نقطه اندازه گیری به طور کامل روی سطح موردنظر قرار می گیرد و اندازه آن از هدف بزرگ تر نیست. این موضوع به خصوص زمانی اهمیت دارد که قرار است یک بخش کوچک از یک قطعه بزرگ یا یک نقطه مشخص روی خط تولید اندازه گیری شود.

• جنس و وضعیت سطح مورد اندازه گیری را در نظر بگیرید

ترمومترهای مادون قرمز دمای سطح را بر اساس تابش مادون قرمز اندازه گیری می کنند؛ بنابراین جنس و وضعیت سطح می تواند روی نتیجه تاثیر داشته باشد. سطوح بسیار براق و فلزی معمولاً برای اندازه گیری مادون قرمز چالش برانگیزتر هستند و در چنین کاربردهایی باید شرایط واقعی فرآیند، جنس سطح و نحوه نصب سنسور بررسی شود. راهنمای خانواده CS20L نیز به محدودیت اندازه گیری برخی مواد با گسیلندگی پایین، مانند فلزات صیقلی، اشاره می کند.

• سرعت پاسخ را متناسب با فرآیند انتخاب کنید

زمان پاسخ CS20L-500 حدود ۲۴۰ میلی ثانیه است. اگر دمای فرآیند نسبتاً پایدار است، این سرعت برای بسیاری از کاربردهای پایش صنعتی کافی خواهد بود. در مقابل، اگر با فرآیندی بسیار سریع و ناپایدار مواجه هستید که تغییرات دما در کسری از ثانیه اتفاق می افتد، بهتر است سرعت پاسخ مدل موردنظر را با نیاز واقعی فرآیند مقایسه کنید.

• شرایط محیط نصب را بررسی کنید

CS20L-500 دارای بدنه استیل و درجه حفاظت IP65 است. بنابراین در انتخاب محل نصب باید میزان گردوغبار، رطوبت و احتمال پاشش آب را در نظر گرفت. IP65 به معنی قابل استفاده در محیط های صنعتی دارای گردوغبار و پاشش آب است، اما نباید آن را برای غوطه وری در آب یا شرایط خارج از محدوده حفاظتی دستگاه در نظر گرفت. خانواده CS20L همچنین محدوده دمای محیط کاری ۰ تا ۶۰ درجه سانتی گراد را برای این سنسورها اعلام می کند.

• منبع تغذیه را قبل از خرید بررسی کنید

CS20L-500 با تغذیه ۵ تا ۳۰ ولت DC کار می کند. بنابراین باید پیش از نصب، منبع تغذیه موجود در تابلو یا سیستم کنترل بررسی شود و ولتاژ و سیم بندی مطابق مشخصات دستگاه انجام گیرد. اگر پروژه شما از تغذیه DC استفاده می کند، این محدوده تغذیه امکان استفاده از سنسور را در طیف متنوعی از سیستم های صنعتی فراهم می کند.

برای خرید CS20L-500 این موارد را بررسی کنید:

1. دمای واقعی فرآیند در محدوده ۰ تا ۵۰۰ درجه سانتی گراد باشد

2. سیستم کنترل شما ورودی ۴ تا ۲۰ میلی آمپر داشته باشد

3. فاصله نصب با نسبت D برابر ۲۰:۱ سازگار باشد

4. اندازه هدف برای محدوده اندازه گیری دستگاه کافی باشد

5. جنس و وضعیت سطح برای اندازه گیری مادون قرمز مناسب باشد

6. محل نصب با درجه حفاظت IP65 و محدوده دمای محیط دستگاه سازگار باشد

7. منبع تغذیه DC با محدوده ۵ تا ۳۰ ولت در دسترس باشد

8. هدف شما پایش ثابت و مداوم دما باشد، نه صرفاً اندازه گیری دستی و مقطعی

چه زمانی CS20L-500 انتخاب مناسبی است؟

• اگر در یک خط تولید یا فرآیند صنعتی به اندازه گیری غیرتماسی دمای سطح تا ۵۰۰ درجه سانتی گراد نیاز دارید و می خواهید مقدار دما از طریق خروجی 4-20mA به PLC، کنترلر یا سیستم مانیتورینگ منتقل شود، CS20L-500 می تواند گزینه مناسبی باشد. نسبت ۲۰:۱ نیز برای نصب در فاصله مشخص از هدف مفید است، به شرط آنکه اندازه هدف با نقطه اندازه گیری سازگار باشد.

• در مقابل، اگر به دنبال یک دستگاه دستی با نمایشگر داخلی برای اندازه گیری های موردی هستید، بهتر است به سراغ ترمومترهای لیزری دستی بروید. همچنین اگر دمای فرآیند از ۵۰۰ درجه سانتی گراد بیشتر است، انتخاب مدل دارای رنج بالاتر منطقی تر خواهد بود. در نهایت، انتخاب درست باید بر اساس دمای فرآیند، نوع سطح، فاصله نصب، اندازه هدف، خروجی موردنیاز و شرایط محیطی انجام شود، نه صرفاً قیمت یا حداکثر دمای قابل اندازه گیری.

آموزش استفاده از ترمومتر غیرتماسی اولئو CS20L-500

ترمومتر غیرتماسی اولئو CS20L-500 برای نصب ثابت در محل و اندازه گیری مداوم دمای سطح اجسام طراحی شده است. این دستگاه با استفاده از تابش مادون قرمز، دمای سطح هدف را بدون تماس مستقیم اندازه گیری کرده و نتیجه را از طریق خروجی آنالوگ ۴ تا ۲۰ میلی آمپر به تجهیزات کنترلی مانند PLC، کنترلر، نمایشگر یا رکوردر منتقل می کند.

۱. انتخاب محل مناسب برای نصب

ابتدا محل نصب سنسور را به گونه ای انتخاب کنید که سنسور دید مستقیم و بدون مانع به سطح موردنظر داشته باشد. بخار، دود، گردوغبار یا هر عاملی که بین سنسور و سطح هدف قرار بگیرد می تواند روی اندازه گیری مادون قرمز تاثیر بگذارد.

همچنین باید فاصله سنسور تا سطح هدف با توجه به نسبت فاصله به نقطه ۲۰:۱ انتخاب شود. به این معنی که با افزایش فاصله، قطر ناحیه ای که سنسور اندازه گیری می کند نیز افزایش پیدا می کند. بنابراین سطح مورد اندازه گیری باید به اندازه کافی بزرگ باشد تا نقطه اندازه گیری کاملاً روی همان سطح قرار بگیرد و بخش های اطراف وارد محدوده اندازه گیری نشوند.

۲. نصب سنسور روبه روی سطح موردنظر

سنسور را به شکلی نصب کنید که محور اندازه گیری مستقیماً به سمت سطح هدف قرار داشته باشد. برای اندازه گیری دقیق تر، تا حد امکان از قرار دادن سنسور در زاویه های نامناسب نسبت به سطح خودداری کنید.

بدنه استیل و طراحی صنعتی CS20L-500 امکان استفاده از آن را در محیط های صنعتی فراهم می کند و درجه حفاظت IP65 نیز برای استفاده در محیط های صنعتی مناسب است؛ با این حال، شرایط واقعی محل نصب باید با محدودیت های محیطی سنسور مطابقت داشته باشد.

۳. اتصال تغذیه

پس از نصب مکانیکی، تغذیه سنسور را مطابق مشخصات دستگاه برقرار کنید. CS20L-500 با ولتاژ ۵ تا ۳۰ ولت DC کار می کند.

سیم کشی تغذیه و خروجی جریان باید مطابق نقشه سیم بندی مربوط به مدل انجام شود و از اتصال اشتباه قطب های تغذیه یا ورودی PLC جلوگیری شود. پیش از برق دار کردن دستگاه، اتصالات را بررسی کنید.

۴. اتصال خروجی ۴ تا ۲۰ میلی آمپر

خروجی اصلی CS20L-500 یک سیگنال آنالوگ ۴ تا ۲۰ میلی آمپر است. این خروجی را می توان به ورودی آنالوگ PLC، کنترلر PID، نمایشگر صنعتی، رکوردر یا سایر تجهیزات سازگار با سیگنال ۴ تا ۲۰ میلی آمپر متصل کرد.

پس از اتصال، محدوده ورودی تجهیز دریافت کننده را متناسب با محدوده اندازه گیری ترمومتر تنظیم کنید تا تغییرات سیگنال خروجی به درستی به دما تبدیل و نمایش داده شود.

۵. شروع اندازه گیری

پس از برقراری تغذیه و اتصال خروجی، سنسور به صورت پیوسته دمای سطح هدف را اندازه گیری می کند. برخلاف ترمومترهای دستی، برای گرفتن هر اندازه گیری نیازی به فشردن دکمه یا قرار دادن دستگاه روی جسم وجود ندارد؛ سنسور برای نصب ثابت و پایش مداوم طراحی شده است.

CS20L-500 محدوده دمایی ۰ تا ۵۰۰ درجه سانتی گراد را پوشش می دهد و زمان پاسخ آن حدود ۲۴۰ میلی ثانیه است؛ بنابراین می تواند برای پایش دمای فرآیندها و تجهیزات صنعتی به صورت مداوم مورد استفاده قرار گیرد.

۶. توجه به جنس و سطح جسم

در اندازه گیری مادون قرمز، جنس و وضعیت سطح جسم اهمیت زیادی دارد. سطوح براق یا فلزی با بازتابندگی بالا ممکن است باعث ایجاد خطا در اندازه گیری شوند. بنابراین در کاربردهای مربوط به فلزات براق یا سطوحی با شرایط خاص، محل نصب و شرایط سطح باید قبل از استفاده بررسی و در صورت نیاز با یک اندازه گیری مرجع صحت عملکرد ارزیابی شود.

۷. بررسی صحت اندازه گیری

پس از نصب، بهتر است در شرایط کاری معمول، دمای نمایش داده شده توسط سیستم را با یک روش اندازه گیری مرجع مقایسه کنید. این کار کمک می کند از مناسب بودن محل نصب، فاصله سنسور و شرایط سطح هدف برای کاربرد موردنظر اطمینان حاصل شود.

در صورت مشاهده اختلاف غیرعادی، ابتدا فاصله سنسور، اندازه سطح هدف، وجود مانع در مسیر دید، وضعیت سطح و سیم کشی خروجی ۴ تا ۲۰ میلی آمپر را بررسی کنید.

نکته مهم:

CS20L-500 یک ترمومتر ثابت صنعتی است و برای استفاده مانند ترمومترهای تفنگی دستی طراحی نشده است. مقدار دما از طریق خروجی ۴ تا ۲۰ میلی آمپر در اختیار سیستم کنترل یا نمایشگر قرار می گیرد؛ بنابراین برای استفاده کامل از دستگاه، وجود یک ورودی آنالوگ سازگار با این سیگنال در سیستم دریافت کننده ضروری است.

اقلام همراه ترمومتر غیرتماسی اولئو CS20L-500

• ترمومتر غیرتماسی اولئو مدل CS20L-500

• کابل اتصال ۱.۵ متری متصل به سنسور

• مهره نصب سنسور

سوالات متداول درباره ترمومتر غیرتماسی اولئو CS20L-500

۱. محدوده اندازه گیری دمای ترمومتر اولئو CS20L-500 چقدر است؟

این مدل برای اندازه گیری غیرتماسی دمای سطح در محدوده ۰ تا ۵۰۰ درجه سانتی گراد طراحی شده است.

۲. آیا CS20L-500 قابلیت اتصال به PLC را دارد؟

بله. این ترمومتر دارای خروجی آنالوگ ۴ تا ۲۰ میلی آمپر است و می توان آن را به ورودی آنالوگ PLC، کنترلر، نمایشگر یا رکوردر سازگار با این سیگنال متصل کرد.

۳. نسبت فاصله به نقطه در CS20L-500 چقدر است؟

نسبت فاصله به نقطه این مدل ۲۰:۱ است. بنابراین هنگام نصب باید فاصله سنسور تا سطح هدف و اندازه ناحیه اندازه گیری در نظر گرفته شود تا سطح موردنظر به طور کامل در محدوده اندازه گیری قرار داشته باشد.

۴. آیا ترمومتر CS20L-500 به صورت دستی استفاده می شود؟

خیر. این محصول یک سنسور دمای صنعتی ثابت است و برای نصب در محل و پایش مداوم دمای سطح طراحی شده است. برخلاف ترمومترهای تفنگی، نمایشگر و کلیدهای اندازه گیری دستی ندارد و مقدار دما از طریق خروجی ۴ تا ۲۰ میلی آمپر به تجهیزات متصل منتقل می شود.

۵. ولتاژ تغذیه ترمومتر غیرتماسی اولئو CS20L-500 چقدر است؟

این مدل با ۵ تا ۳۰ ولت DC تغذیه می شود و هنگام نصب باید منبع تغذیه و سیم بندی مطابق مشخصات دستگاه و نقشه اتصال مربوط به مدل انجام شود.
