مولتی متر یونیتی +UNI-T UT33A با برند اصلی (یکسال گارانتی تعویض تضمینی)

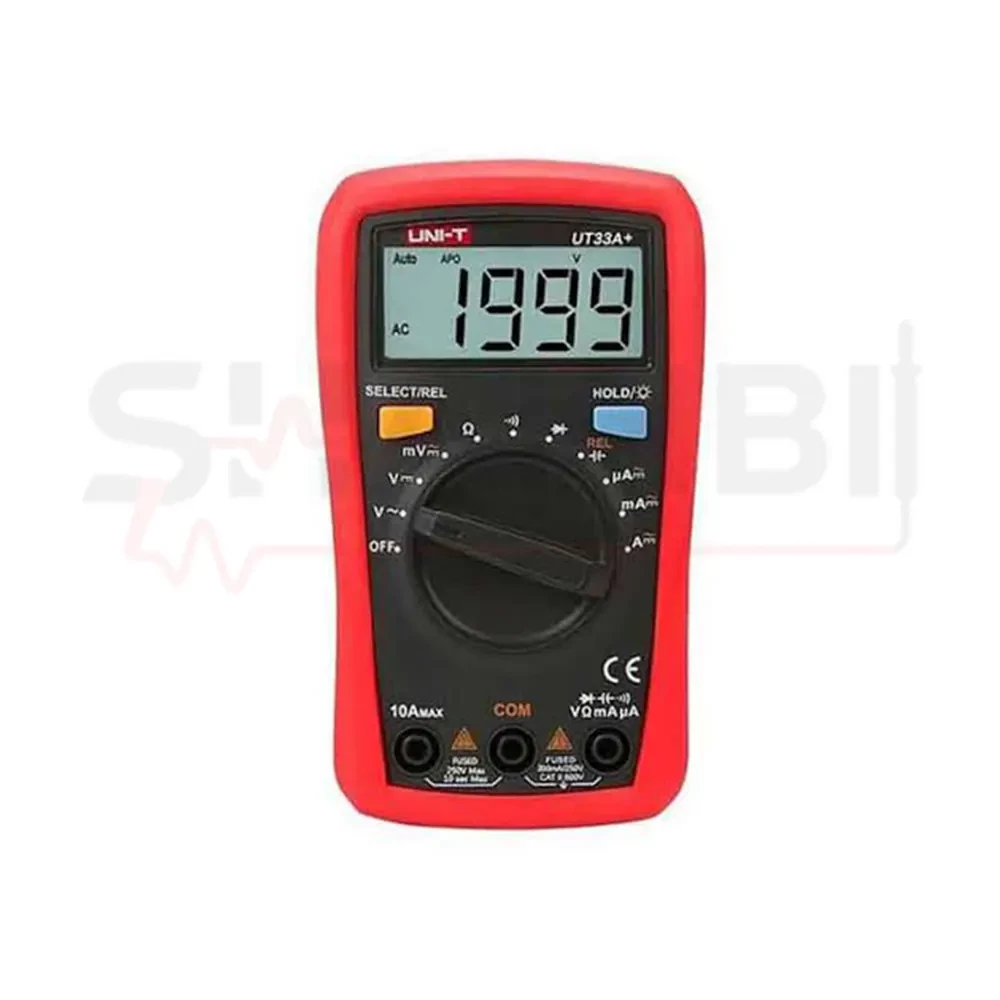

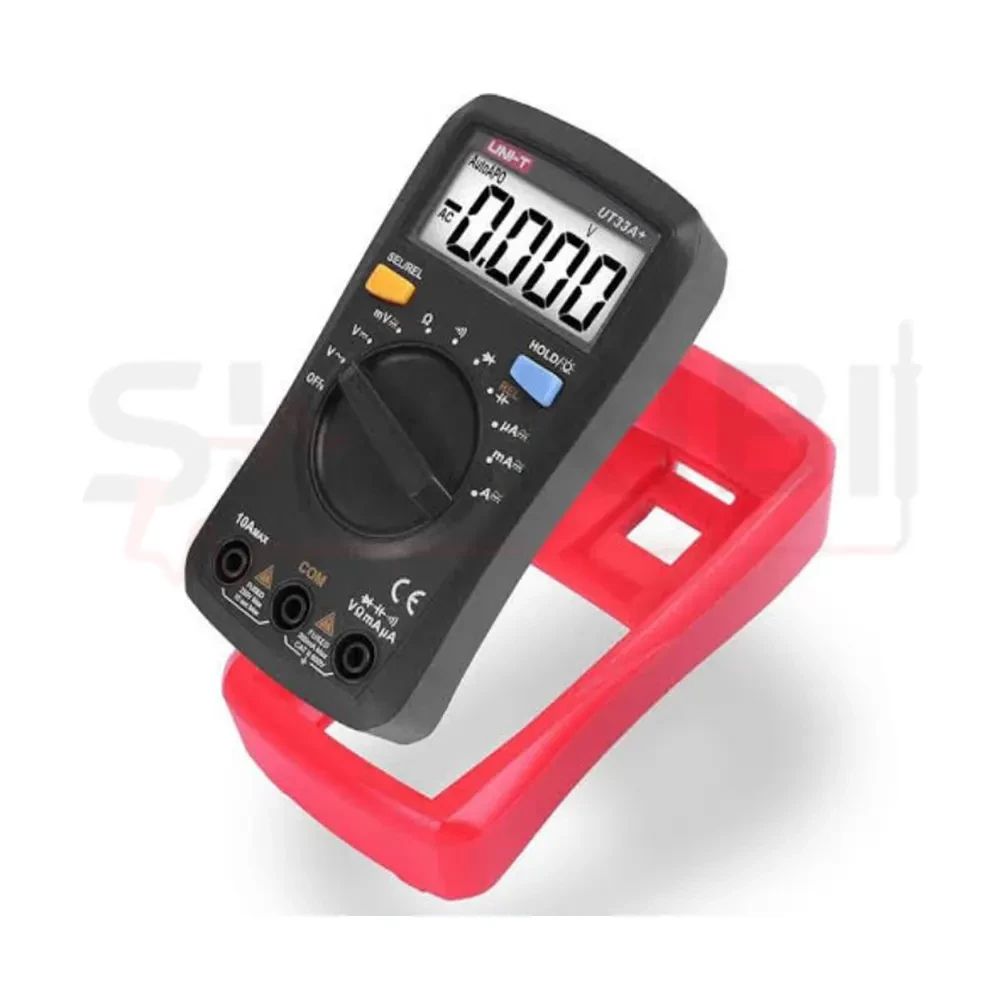

معرفی مولتی متر یونیتی UNI-T UT33A+

1. مولتی متر دیجیتال یونیتی UNI-T UT33A+ یکی از مدل های جمع وجور و کاربردی سری UT33+ شرکت UNI-T است که برای انجام اندازه گیری های عمومی برق و الکترونیک طراحی شده است. این دستگاه با وجود ابعاد کوچک، قابلیت اندازه گیری ولتاژ AC و DC، جریان AC و DC، مقاومت و ظرفیت خازن را در اختیار کاربر قرار می دهد و از تست دیود و تست پیوستگی با بیزر نیز پشتیبانی می کند. ترکیب ابعاد مناسب، طراحی ارگونومیک و امکانات کاربردی باعث شده UT33A+ برای استفاده های روزمره، تعمیرات و عیب یابی مدارهای الکتریکی و الکترونیکی گزینه ای قابل توجه باشد

2. یکی از ویژگی های مهم UNI-T UT33A+ طراحی کوچک و قابل حمل آن است. این مولتی متر با ابعاد حدود 134 × 77 × 47 میلی متر و وزن حدود 206 گرم با باتری، به راحتی قابل جابه جایی است و فضای کمی را در کیف ابزار یا میز کار اشغال می کند. طراحی بدنه و کاور محافظ دستگاه نیز با هدف افزایش مقاومت در شرایط کاری مختلف انجام شده و طبق مشخصات رسمی UNI-T، این مدل تست سقوط از ارتفاع 2 متر را پشت سر گذاشته است

3. UT33A+ امکان اندازه گیری ولتاژ DC در محدوده 200mV تا 600V و ولتاژ AC تا 600V را فراهم می کند. این محدوده برای بسیاری از اندازه گیری های عمومی در مدارهای الکتریکی، تجهیزات الکترونیکی و سیستم های کم ولتاژ کاربردی است. همچنین دستگاه قابلیت اندازه گیری جریان DC و AC تا 10A را دارد و به همین دلیل می توان از آن برای بررسی جریان در مدارهای مختلف نیز استفاده کرد

4. در بخش اندازه گیری مقاومت، UT33A+ محدوده ای از 200Ω تا 200MΩ را پوشش می دهد. این گستره به کاربر اجازه می دهد مقاومت انواع قطعات و مسیرهای مدار را در محدوده های مختلف بررسی کند. علاوه بر مقاومت، این مدل قابلیت اندازه گیری ظرفیت خازن تا 2mF را نیز دارد که برای تست و بررسی بسیاری از خازن های مورد استفاده در مدارهای الکترونیکی و الکتریکی کاربرد دارد

5. از دیگر قابلیت های این مولتی متر می توان به تست دیود و تست پیوستگی اشاره کرد. بیزر پیوستگی امکان بررسی سریع اتصال سیم ها، مسیرهای مدار، فیوزها و اتصالات را فراهم می کند و تست دیود نیز برای بررسی عملکرد اولیه دیودها مورد استفاده قرار می گیرد. وجود این قابلیت ها باعث می شود کاربر برای بسیاری از تست های پایه، به ابزار جداگانه ای نیاز نداشته باشد

6. یکی از مزایای مهم UT33A+ برای کاربران روزمره، برخورداری از Auto Range است. در این حالت دستگاه می تواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند و کاربر بدون نیاز به انتخاب دستی رنج، اندازه گیری را انجام دهد. این ویژگی به خصوص برای کاربران مبتدی و همچنین هنگام انجام تست های متعدد می تواند روند کار را ساده تر و سریع تر کند

7. نمایشگر این دستگاه دارای 2000 شمارش است و طراحی جدید LCD سری UT33+ با هدف بهبود خوانایی اطلاعات انجام شده است. همچنین UT33A+ به قابلیت خاموشی خودکار و خاموشی خودکار نور پس زمینه مجهز است که به مدیریت بهتر مصرف باتری کمک می کند. تغذیه دستگاه نیز توسط دو باتری 1.5 ولتی R03 انجام می شود

8. از نظر ایمنی، UNI-T این سری را برای استفاده در محیط های CAT II 600V معرفی کرده است. همچنین وجود کاور محافظ و طراحی ارگونومیک باعث می شود دستگاه هنگام استفاده در محیط های کاری مختلف، کنترل و جابه جایی مناسبی داشته باشد. البته انتخاب صحیح رنج، ورودی مناسب و رعایت اصول ایمنی هنگام اندازه گیری ولتاژ و جریان همچنان ضروری است

9. مولتی متر UNI-T UT33A+ به دلیل اندازه کوچک و مجموعه قابلیت های کاربردی، می تواند برای تعمیرکاران الکترونیک، تکنسین های برق، دانشجویان و هنرجویان برق و الکترونیک و همچنین کاربرانی که برای کارهای خانگی و عمومی به یک مولتی متر قابل حمل نیاز دارند، انتخاب مناسبی باشد. این مدل بیشتر برای اندازه گیری های عمومی و روزمره طراحی شده و نباید آن را با مولتی مترهای حرفه ای دارای قابلیت هایی مانند True RMS، اندازه گیری فرکانس یا دما مقایسه کرد؛ زیرا UT33A+ در این سری تمرکز خود را بر اندازه گیری های پایه و کاربردی قرار داده است

10. در تجهیزات اندازه گیری شکیبی، به عنوان مرجع فروش انواع مولتی متر و سایر تجهیزات اندازه گیری، انتخاب مدل مناسب باید بر اساس نوع کاربرد و نیاز واقعی کاربر انجام شود. اگر هدف شما داشتن یک مولتی متر کوچک، سبک و اقتصادی برای اندازه گیری ولتاژ، جریان، مقاومت، ظرفیت خازن و انجام تست دیود و پیوستگی است، UNI-T UT33A+ می تواند یکی از گزینه های کاربردی در این رده باشد.

ویژگی ها و مزایای مولتی متر یونیتی UNI-T UT33A+

• طراحی کوچک و قابل حمل

UT33A+ با ابعاد جمع وجور و وزن حدود 206 گرم، فضای کمی اشغال می کند و برای حمل در کیف ابزار و استفاده روزمره گزینه مناسبی است

• اندازه گیری ولتاژ AC و DC

این مولتی متر امکان اندازه گیری ولتاژ DC تا 600V و ولتاژ AC تا 600V را فراهم می کند و برای بسیاری از تست های عمومی برق و الکترونیک کاربرد دارد

• اندازه گیری جریان تا 10 آمپر

UT33A+ قابلیت اندازه گیری جریان AC و DC تا 10A را دارد و می تواند برای بررسی جریان در مدارهای مختلف مورد استفاده قرار گیرد

• محدوده گسترده اندازه گیری مقاومت

این مدل مقاومت را از 200Ω تا 200MΩ اندازه گیری می کند و برای تست انواع مقاومت و بررسی مسیرهای مدار کاربردی است

• اندازه گیری ظرفیت خازن تا 2mF

قابلیت اندازه گیری ظرفیت خازن تا 2mF امکان بررسی خازن های مختلف را بدون نیاز به ابزار جداگانه فراهم می کند

• تست دیود و پیوستگی

تست دیود و بیزر پیوستگی برای بررسی سریع دیودها، سیم ها، فیوزها و مسیرهای مدار در اختیار کاربر قرار گرفته است

• Auto Range

UT33A+ از انتخاب رنج خودکار پشتیبانی می کند و دستگاه می تواند محدوده مناسب اندازه گیری را متناسب با مقدار ورودی انتخاب کند

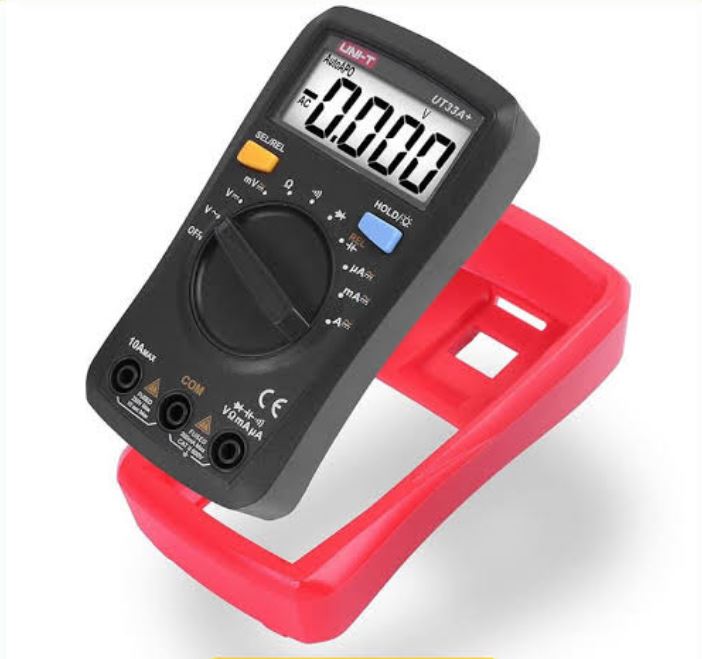

• مقاومت در برابر سقوط از ارتفاع 2 متر

طبق مشخصات رسمی UNI-T، سری UT33+ تست سقوط از ارتفاع 2 متر را پشت سر گذاشته و برای افزایش دوام دستگاه، کاور محافظ نیز در طراحی آن در نظر گرفته شده است

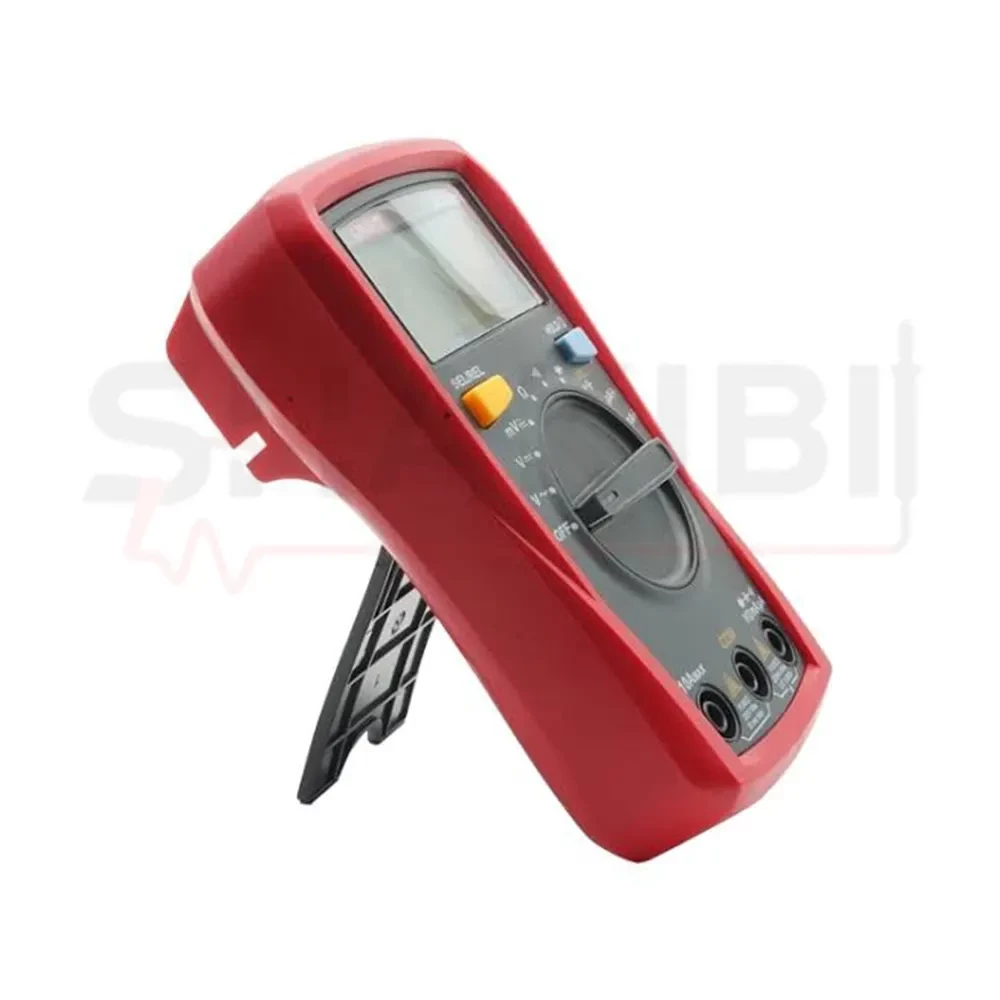

• نمایشگر خوانا و طراحی ارگونومیک

نمایشگر LCD با ابعاد 66 × 51 میلی متر و طراحی ارگونومیک بدنه، خواندن مقادیر و استفاده از دستگاه را راحت تر می کند. همچنین محل نگهداری پراب روی بدنه به نظم بیشتر هنگام کار کمک می کند

• خاموشی خودکار و خاموشی نور پس زمینه

قابلیت خاموشی خودکار دستگاه و نور پس زمینه، علاوه بر راحتی بیشتر در استفاده، به مدیریت مصرف باتری کمک می کنند

• ایمنی در رده CAT II 600V

UNI-T سری UT33+ را برای کار در محیط های CAT II 600V معرفی کرده است و این موضوع در کنار طراحی محافظ دستگاه، آن را برای اندازه گیری های عمومی برق و الکترونیک مناسب می کند

• انتخاب مناسب برای کارهای روزمره

UT33A+ بیشتر برای کاربرانی طراحی شده که یک مولتی متر کوچک و کاربردی برای اندازه گیری های پایه می خواهند و به قابلیت هایی مانند دما، فرکانس یا True RMS نیاز ندارند. در تجهیزات اندازه گیری شکیبی نیز انتخاب این مدل می تواند برای کاربران خانگی، تعمیرکاران و تکنسین هایی که به یک مولتی متر جمع وجور برای تست های عمومی نیاز دارند، گزینه مناسبی باشد.

کاربردهای مولتی متر UNI-T UT33A+ و مناسب چه کسانی است:

مولتی متر یونیتی UNI-T UT33A+ برای اندازه گیری های عمومی و روزمره الکتریکی و الکترونیکی طراحی شده و به دلیل ابعاد جمع وجور، اتورنج و پشتیبانی از اندازه گیری ولتاژ، جریان، مقاومت و ظرفیت خازن، گزینه ای کاربردی برای طیف مختلفی از کاربران محسوب می شود

• تعمیرکاران برق و الکترونیک

برای بررسی ولتاژ AC و DC، اندازه گیری مقاومت، تست پیوستگی، تست دیود و بررسی ظرفیت خازن در فرایندهای عیب یابی و تعمیرات کاربرد دارد

• تکنسین های برق و تاسیسات

برای اندازه گیری های عمومی ولتاژ و جریان و انجام بررسی های اولیه مدارهای الکتریکی قابل استفاده است و ابعاد کوچک آن حمل و استفاده روزمره را آسان می کند

• تعمیرکاران لوازم الکترونیکی

قابلیت اندازه گیری مقاومت، ظرفیت خازن، تست دیود و پیوستگی باعث می شود UT33A+ برای بسیاری از بررسی های پایه در بردها و مدارهای الکترونیکی کاربرد داشته باشد

• دانشجویان و هنرجویان برق و الکترونیک

به دلیل ساختار ساده، نمایشگر خوانا و قابلیت Auto Range، برای یادگیری اصول اندازه گیری با مولتی متر و انجام تمرین های عملی گزینه مناسبی است

• کاربران خانگی و علاقه مندان به کارهای فنی

برای بررسی های عمومی مانند کنترل ولتاژ، تست پیوستگی سیم ها و اندازه گیری مقاومت و خازن می توان از این مولتی متر استفاده کرد

• تکنسین های تعمیر و نگهداری

در فعالیت های روزمره تعمیر و نگهداری که به اندازه گیری های عمومی AC و DC تا 600 ولت و جریان تا 10 آمپر نیاز دارند، UT33A+ می تواند یک ابزار قابل حمل و کاربردی باشد

در مجموع، UNI-T UT33A+ بیشتر برای کاربرانی مناسب است که به یک مولتی متر دیجیتال جمع وجور با Auto Range و مجموعه ای از قابلیت های اصلی اندازه گیری نیاز دارند و در عین حال قابلیت هایی مانند اندازه گیری دما یا NCV برای آن ها اولویت ندارد

تجهیزات اندازه گیری شکیبی با تمرکز بر عرضه انواع مولتی متر و تجهیزات اندازه گیری، این مدل را برای کاربرانی پیشنهاد می کند که به دنبال ترکیبی از قابلیت های کاربردی، ابعاد مناسب و مشخصات فنی دقیق برای اندازه گیری های عمومی هستند.

مقایسه مولتی متر UNI-T UT33A+ با مدل های مشابه:

1. مولتی متر UNI-T UT33A+ در خانواده مولتی مترهای سری UT33+ قرار می گیرد و از نظر ابعاد، ساختار و بسیاری از قابلیت های پایه با مدل های UT33B+، UT33C+ و UT33D+ شباهت دارد، اما تفاوت اصلی این مدل ها در قابلیت های اختصاصی هر دستگاه است. تمامی این مدل ها دارای نمایشگر 2000 شمارش، تست دیود و پیوستگی، خاموشی خودکار و مقاومت در برابر سقوط از ارتفاع 2 متر هستند و برای اندازه گیری های عمومی طراحی شده اند

2. در مقایسه با UNI-T UT33B+، مدل UT33A+ برای کاربرانی مناسب تر است که به اندازه گیری ظرفیت خازن و قابلیت Auto Range نیاز دارند. UT33B+ دارای رنج انتخابی دستی است و قابلیت اختصاصی آن تست باتری های 1.5، 9 و 12 ولت است، بنابراین اگر بررسی باتری برای شما اهمیت بیشتری دارد، UT33B+ انتخاب مناسب تری خواهد بود

3. در مقایسه با UNI-T UT33C+، مدل UT33A+ قابلیت اندازه گیری دما ندارد، اما در مقابل از Auto Range و اندازه گیری ظرفیت خازن تا 2mF برخوردار است. UT33C+ برای کاربرانی طراحی شده که اندازه گیری دما برایشان اهمیت دارد و می تواند دما را در محدوده 40- تا 1000 درجه سانتی گراد اندازه گیری کند، در حالی که UT33A+ بیشتر روی اندازه گیری های عمومی الکتریکی و الکترونیکی تمرکز دارد

4. در مقایسه با UNI-T UT33D+، تفاوت اصلی در قابلیت NCV یا تشخیص ولتاژ بدون تماس است. UT33D+ این قابلیت را در اختیار کاربر قرار می دهد، اما UT33A+ فاقد NCV است و در عوض قابلیت Auto Range و اندازه گیری ظرفیت خازن تا 2mF را ارائه می کند. بنابراین انتخاب میان این دو مدل بیشتر به نیاز کاربر به تشخیص ولتاژ بدون تماس یا اندازه گیری ظرفیت خازن و اتورنج بستگی دارد

5. در مجموع، UNI-T UT33A+ برای کاربری که یک مولتی متر جمع وجور با Auto Range و قابلیت های اصلی اندازه گیری AC و DC، مقاومت، ظرفیت خازن، تست دیود و پیوستگی می خواهد، انتخاب متعادلی در این خانواده محسوب می شود. اگر قابلیت خاصی مانند تست باتری، اندازه گیری دما یا NCV برای شما اولویت دارد، بهتر است مدل های B+، C+ یا D+ را متناسب با نیاز خود بررسی کنید. تجهیزات اندازه گیری شکیبی نیز می تواند بر اساس نوع کاربرد و قابلیت مورد نیاز، در انتخاب مدل مناسب از این خانواده راهنمایی ارائه دهد.

راهنمای خرید مولتی متر UNI-T UT33A+ و انتخاب مدل مناسب:

برای انتخاب مولتی متر مناسب، قبل از توجه به ظاهر یا قیمت دستگاه باید مشخص کنید چه نوع اندازه گیری هایی برای شما ضروری است. مولتی متر UNI-T UT33A+ برای کاربرانی طراحی شده که به اندازه گیری ولتاژ AC و DC تا 600 ولت، جریان AC و DC تا 10 آمپر، مقاومت تا 200MΩ، ظرفیت خازن تا 2mF، تست دیود و تست پیوستگی نیاز دارند و در کنار این قابلیت ها، Auto Range را نیز می خواهند

اگر بیشتر اندازه گیری های شما مربوط به ولتاژ و جریان در مدارهای الکتریکی است، UT33A+ می تواند انتخاب مناسبی باشد و برای اندازه گیری های عمومی برق و الکترونیک مجموعه ای از قابلیت های اصلی را در اختیار شما قرار می دهد

اگر اندازه گیری ظرفیت خازن برایتان اهمیت دارد، UT33A+ گزینه مناسبی در خانواده UT33+ است زیرا امکان اندازه گیری ظرفیت خازن تا 2mF را دارد. این قابلیت برای افرادی که با تعمیرات و عیب یابی مدارهای الکترونیکی سروکار دارند اهمیت بیشتری پیدا می کند

اگر نمی خواهید برای هر اندازه گیری رنج مناسب را به صورت دستی انتخاب کنید، وجود Auto Range یکی از مزیت های مهم UT33A+ است. در این حالت دستگاه متناسب با کمیت مورد اندازه گیری، محدوده مناسب را به صورت خودکار انتخاب می کند و استفاده از مولتی متر برای اندازه گیری های روزمره ساده تر می شود

در صورتی که تست باتری برای شما اولویت اصلی است، بهتر است به سراغ UT33B+ بروید. اگر اندازه گیری دما نیاز اصلی شماست، UT33C+ انتخاب مناسب تری خواهد بود و اگر به NCV یا تشخیص ولتاژ بدون تماس نیاز دارید، UT33D+ گزینه مرتبط تری است. بنابراین انتخاب مدل مناسب بیشتر از آنکه به تعداد قابلیت ها وابسته باشد، به نوع کاری که قرار است با مولتی متر انجام دهید بستگی دارد

برای تعمیرکاران، تکنسین ها، دانشجویان برق و الکترونیک و کاربران خانگی که به یک مولتی متر جمع وجور برای اندازه گیری های عمومی نیاز دارند، UT33A+ می تواند انتخاب متعادلی باشد. وزن حدود 206 گرم و ابعاد 134×77×47 میلی متر نیز باعث می شود حمل آن برای استفاده روزمره آسان باشد

در نهایت، هنگام خرید مولتی متر فقط به حداکثر ولتاژ یا تعداد قابلیت ها توجه نکنید و مواردی مانند نوع اندازه گیری های مورد نیاز، Auto Range یا Manual Range، وجود قابلیت هایی مانند تست خازن، دما یا NCV، رنج مقاومت و جریان و همچنین رده ایمنی دستگاه را بررسی کنید. تجهیزات اندازه گیری شکیبی با ارائه اطلاعات فنی دقیق درباره مدل های مختلف می تواند به شما کمک کند تا بر اساس نوع کاربرد، مدل مناسب را انتخاب کنید.

آموزش استفاده از مولتی متر UNI-T UT33A+

مولتی متر UNI-T UT33A+ یک مولتی متر دیجیتال اتورنج است که برای اندازه گیری ولتاژ AC و DC، جریان AC و DC، مقاومت، ظرفیت خازن و همچنین تست دیود و پیوستگی مدار استفاده می شود. این مدل دارای نمایشگر 2000 شمارش است و انتخاب رنج اندازه گیری در آن به صورت خودکار انجام می شود که استفاده از دستگاه را برای اندازه گیری های روزمره ساده تر می کند. با این حال، انتخاب صحیح حالت اندازه گیری، اتصال درست پراب ها و رعایت نکات ایمنی اهمیت زیادی دارد و باید قبل از هر اندازه گیری مورد توجه قرار گیرد.

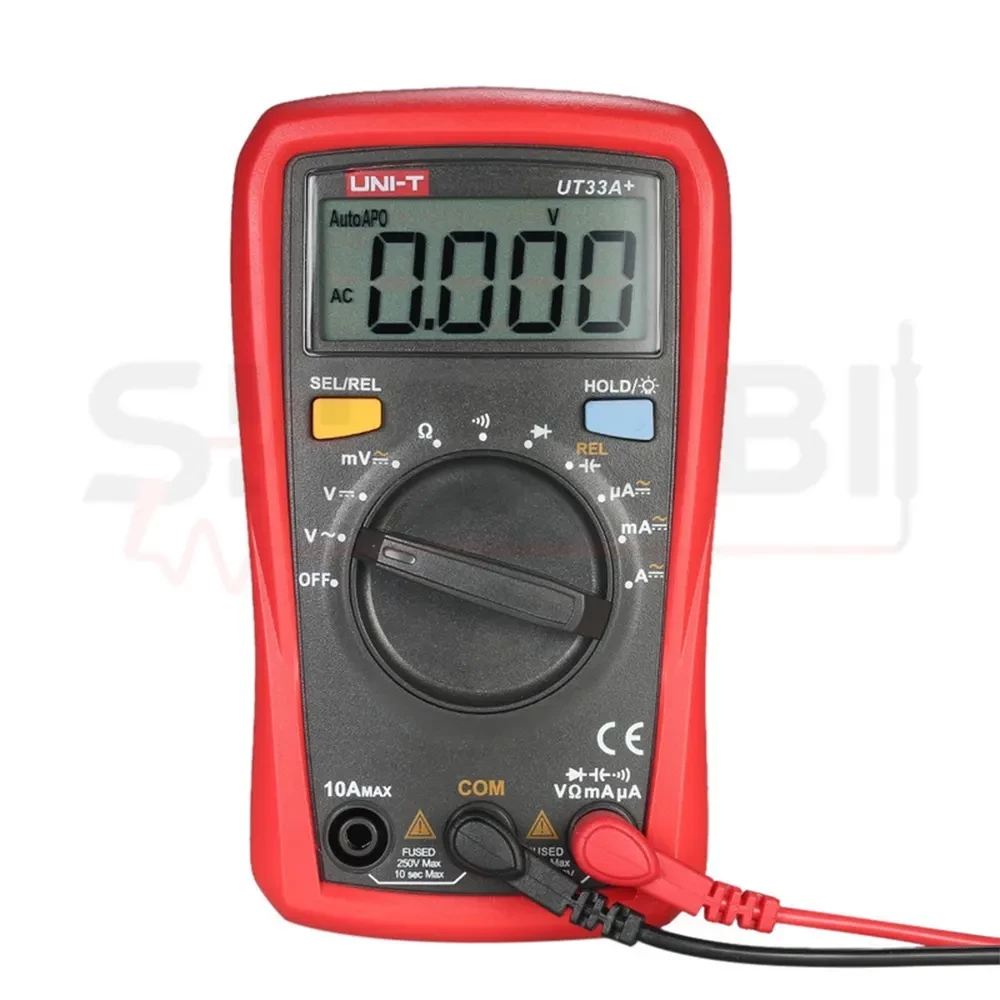

• آشنایی اولیه با مولتی متر UNI-T UT33A+

قبل از شروع اندازه گیری بهتر است با اجزای اصلی دستگاه و عملکرد پراب ها آشنا شوید. مولتی متر UT33A+ دارای دو پراب اندازه گیری است که معمولاً پراب مشکی به ترمینال COM و پراب قرمز به ترمینال مربوط به اندازه گیری متصل می شود. برای اندازه گیری های ولتاژ، مقاومت، ظرفیت خازن، دیود و پیوستگی، پراب ها باید در ورودی مناسب قرار داشته باشند و هنگام اندازه گیری جریان نیز باید از ورودی مربوط به جریان استفاده شود

در UT33A+ انتخاب رنج به صورت Auto Range انجام می شود، بنابراین برخلاف برخی مولتی مترهای رنج دستی لازم نیست کاربر برای هر اندازه گیری مقدار 200mV، 2V، 20V، 200V یا 600V را به صورت دستی انتخاب کند. این ویژگی یکی از مهم ترین تفاوت های UT33A+ با برخی مدل های دیگر سری UT33+ است

• نکات ایمنی مهم قبل از شروع کار

1. قبل از اتصال پراب ها به مدار، ابتدا نوع کمیتی را که قصد اندازه گیری آن را دارید مشخص کنید. اندازه گیری ولتاژ، جریان، مقاومت، ظرفیت خازن و تست دیود روش اتصال یکسانی ندارند

2. هنگام اندازه گیری ولتاژ، مولتی متر باید به صورت موازی با قسمت مورد اندازه گیری قرار بگیرد. در مقابل، برای اندازه گیری جریان باید مولتی متر در مسیر جریان و به صورت سری قرار گیرد

3. هرگز زمانی که مولتی متر روی حالت اندازه گیری جریان قرار دارد، پراب ها را به صورت مستقیم روی یک منبع ولتاژ قرار ندهید. این اشتباه می تواند باعث ایجاد اتصال کوتاه و آسیب به دستگاه یا مدار شود

4. برای اندازه گیری مقاومت، ظرفیت خازن، دیود و پیوستگی، مدار باید بدون برق باشد. اندازه گیری این کمیت ها روی مدار دارای ولتاژ می تواند باعث خطای اندازه گیری یا آسیب به مولتی متر شود

5. سری UT33+ برای محیط های ایمنی CAT II 600V طراحی شده است، بنابراین نباید از دستگاه خارج از محدوده و رده ایمنی تعیین شده استفاده کرد

• آموزش اندازه گیری ولتاژ DC

1. یکی از رایج ترین کاربردهای UT33A+ اندازه گیری ولتاژ مستقیم یا DC است. از این حالت می توان برای بررسی ولتاژ باتری ها، منابع تغذیه DC و بخش های مختلف مدارهای الکترونیکی استفاده کرد

2. ابتدا پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مناسب اندازه گیری متصل کنید. سپس حالت اندازه گیری ولتاژ DC را روی دستگاه انتخاب کنید

3. در مرحله بعد، پراب مشکی را به نقطه منفی یا مرجع مدار و پراب قرمز را به نقطه ای که می خواهید ولتاژ آن را اندازه گیری کنید متصل کنید

4. UT33A+ به دلیل داشتن Auto Range، محدوده مناسب اندازه گیری را به صورت خودکار انتخاب می کند. محدوده ولتاژ DC این مدل شامل 200mV، 2V، 20V، 200V و 600V است

5. برای مثال، اگر بخواهید یک باتری DC را بررسی کنید، پراب مشکی را روی قطب منفی و پراب قرمز را روی قطب مثبت قرار دهید. مقدار ولتاژ روی نمایشگر ظاهر می شود

6. اگر هنگام اندازه گیری DC علامت منفی در نمایشگر مشاهده شود، معمولاً به این معنی است که جهت اتصال پراب ها نسبت به قطب مثبت و منفی برعکس شده است. در چنین شرایطی می توانید جای پراب ها را جابه جا کنید

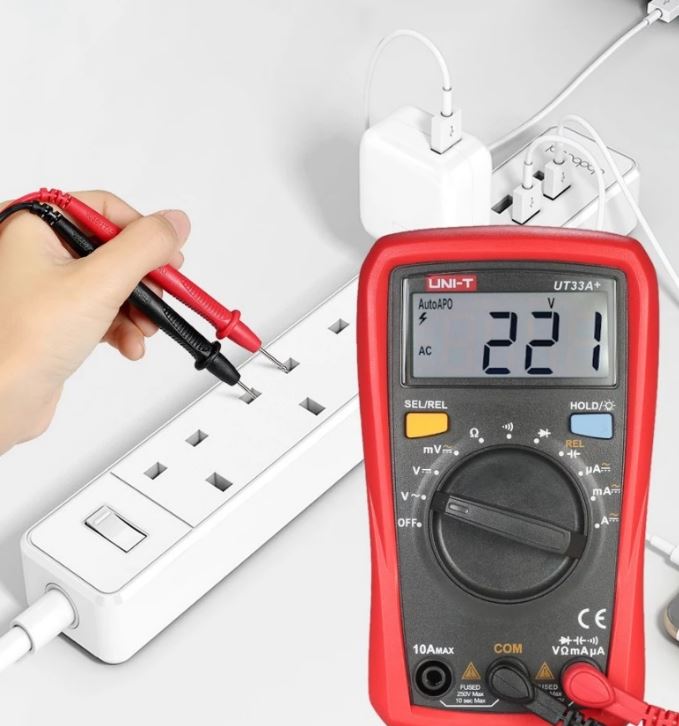

• آموزش اندازه گیری ولتاژ AC

1. برای اندازه گیری ولتاژ متناوب یا AC، ابتدا حالت ولتاژ AC را روی مولتی متر انتخاب کنید

2. پراب مشکی را به COM و پراب قرمز را به ورودی مربوط به اندازه گیری ولتاژ متصل کنید. سپس پراب ها را به دو نقطه ای که قصد اندازه گیری اختلاف پتانسیل میان آن ها را دارید متصل کنید

3. در اندازه گیری ولتاژ، پراب ها به صورت موازی قرار می گیرند و نیازی به قطع کردن مسیر مدار نیست

4. UT33A+ امکان اندازه گیری ولتاژ AC تا 600V را دارد و دقت اعلام شده آن در مشخصات رسمی دستگاه ±(0.7%+3) است

5. در اندازه گیری برق شهری یا هر منبع ولتاژ خطرناک، باید دقت بیشتری در اتصال پراب ها داشته باشید و از تماس دست با قسمت فلزی پراب ها جلوگیری کنید

• آموزش اندازه گیری جریان DC

1. اندازه گیری جریان با اندازه گیری ولتاژ متفاوت است و یکی از مهم ترین قسمت های کار با مولتی متر محسوب می شود

2. برای اندازه گیری جریان DC ابتدا حالت جریان مناسب را روی دستگاه انتخاب کنید. سپس پراب ها را در ورودی مناسب قرار دهید

3. مدار را در نقطه مورد نظر قطع کنید و مولتی متر را به صورت سری در مسیر جریان قرار دهید. در این حالت جریان مدار باید از داخل مولتی متر عبور کند تا دستگاه بتواند مقدار آن را اندازه گیری کند

4. UT33A+ قابلیت اندازه گیری جریان DC تا 10A را دارد و دقت اعلام شده برای این حالت ±(1%+2) است

5. نکته بسیار مهم این است که نباید مولتی متر را در حالت اندازه گیری جریان مستقیماً دو سر منبع ولتاژ قرار دهید. این کار می تواند جریان بسیار زیادی ایجاد کند و موجب آسیب به دستگاه یا منبع تغذیه شود

6. همچنین هنگام اندازه گیری جریان های نزدیک به محدوده بالای دستگاه، باید از محدودیت های کاری و دستورالعمل های ایمنی دفترچه راهنمای دستگاه پیروی کنید

• آموزش اندازه گیری جریان AC

1. برای اندازه گیری جریان متناوب نیز اصل اتصال مانند جریان DC است؛ یعنی مولتی متر باید به صورت سری در مسیر جریان قرار بگیرد

2. ابتدا حالت AC Current را انتخاب کنید و پراب ها را در ورودی مناسب قرار دهید. سپس مسیر مدار را در نقطه مورد نظر باز کرده و مولتی متر را در همان مسیر قرار دهید

3. UT33A+ قابلیت اندازه گیری جریان AC تا 10A را دارد و دقت اعلام شده برای این حالت ±(1.2%+3) است

4. مهم ترین نکته در این اندازه گیری این است که پراب ها را مانند حالت اندازه گیری ولتاژ به صورت موازی با منبع قرار ندهید

• آموزش اندازه گیری مقاومت

1. برای اندازه گیری مقاومت، ابتدا اطمینان حاصل کنید که مدار یا قطعه مورد آزمایش بدون برق است

2. حالت مقاومت را روی مولتی متر انتخاب کنید و پراب مشکی را به COM و پراب قرمز را به ورودی مربوط به اندازه گیری متصل کنید

3. سپس دو سر پراب ها را به دو سر مقاومت یا قسمت مورد نظر از مدار متصل کنید

4. UT33A+ می تواند مقاومت را در محدوده های مختلف از 200Ω تا 200MΩ اندازه گیری کند و انتخاب محدوده به صورت خودکار انجام می شود

5. اگر دو پراب به یکدیگر متصل شوند، مقاومت بسیار کمی نمایش داده می شود. این وضعیت می تواند برای بررسی اولیه عملکرد مسیر اندازه گیری و پراب ها نیز مورد استفاده قرار گیرد

6. در هنگام اندازه گیری مقاومت روی برد، وجود قطعات موازی با مقاومت مورد آزمایش می تواند روی نتیجه تاثیر بگذارد. بنابراین اگر مقدار دقیق یک مقاومت روی مدار برای شما اهمیت دارد، در صورت نیاز یک پایه قطعه را از مدار جدا کنید و سپس اندازه گیری را انجام دهید

• آموزش تست پیوستگی سیم و مدار

1. تست پیوستگی یا Continuity برای بررسی وجود مسیر الکتریکی بین دو نقطه استفاده می شود

2. ابتدا حالت Continuity را انتخاب کنید و پراب ها را به COM و ورودی مربوطه متصل کنید. سپس دو سر سیم یا مسیر مورد نظر را با پراب ها لمس کنید

3. اگر مسیر دارای اتصال الکتریکی باشد، دستگاه با بیزر پیوستگی وضعیت اتصال را اعلام می کند. این قابلیت برای بررسی سیم ها، مسیرهای مدار و پیدا کردن قطعی در یک مسیر بسیار کاربردی است

4. قبل از تست پیوستگی، حتماً مطمئن شوید مدار بدون برق است. وجود ولتاژ در مدار هنگام استفاده از حالت تست پیوستگی می تواند باعث خطا یا آسیب شود. UT33A+ طبق مشخصات رسمی UNI-T به تست دیود و بیزر پیوستگی مجهز است

• آموزش تست دیود

1. برای تست دیود ابتدا مدار را خاموش کرده و در صورت امکان دیود را از مدار جدا کنید تا سایر اجزای مدار روی نتیجه اثر نگذارند

2. حالت Diode Test را انتخاب کنید و پراب مشکی را به COM و پراب قرمز را به ورودی مربوط به اندازه گیری متصل کنید

3. سپس پراب قرمز را به سمت آند و پراب مشکی را به سمت کاتد دیود متصل کنید. در جهت مستقیم، دستگاه باید یک افت ولتاژ متناسب با نوع دیود را نشان دهد

4. سپس جای پراب ها را عوض کنید. در جهت معکوس، برای یک دیود سالم معمولاً جریان بسیار کمی عبور می کند و دستگاه باید وضعیت مناسب مدار باز یا مقدار خارج از محدوده اندازه گیری را نشان دهد

5. نتیجه تست باید با نوع دیود و شرایط مدار تفسیر شود و صرفاً مشاهده یک عدد به تنهایی برای قضاوت درباره تمام انواع دیودها کافی نیست

• آموزش اندازه گیری ظرفیت خازن

1. یکی از قابلیت های مهم UT33A+ اندازه گیری ظرفیت خازن تا 2mF است

2. برای شروع، خازن را از مدار جدا کنید و حتماً آن را تخلیه کنید. حتی اگر مدار خاموش شده باشد، خازن ممکن است هنوز دارای بار الکتریکی باشد

3. بعد از اطمینان از تخلیه کامل خازن، حالت Capacitance را انتخاب کنید و پراب ها را به ورودی مناسب متصل کنید

4. پراب ها را به دو پایه خازن وصل کنید و مقدار ظرفیت را روی نمایشگر بخوانید

5. در خازن های قطبی مانند خازن های الکترولیتی، توجه به قطب مثبت و منفی اهمیت دارد و باید اتصال مطابق ساختار قطعه انجام شود

6. هنگام اندازه گیری خازن های با ظرفیت بالا، بهتر است اجازه دهید دستگاه پس از اتصال پراب ها زمان کافی برای تثبیت مقدار نمایش داده شده داشته باشد

7. اگر خازن همچنان به مدار متصل باشد، سایر قطعات مدار می توانند روی نتیجه اثر بگذارند و مقدار نمایش داده شده الزاماً ظرفیت واقعی خازن را نشان نمی دهد

• استفاده از قابلیت Auto Range

1. یکی از مزیت های اصلی UT33A+ قابلیت Auto Range است. در این حالت دستگاه به صورت خودکار محدوده مناسب اندازه گیری را انتخاب می کند و کاربر نیازی ندارد قبل از اندازه گیری، رنج مناسب را به صورت دستی انتخاب کند

2. برای کاربران مبتدی این قابلیت باعث می شود کار با مولتی متر ساده تر شود و احتمال انتخاب اشتباه رنج کاهش پیدا کند

3. با این حال، Auto Range به این معنی نیست که می توان بدون توجه به نوع کمیت، پراب ها را به هر نقطه ای از مدار متصل کرد. انتخاب صحیح حالت اندازه گیری و اتصال درست پراب ها همچنان ضروری است

• بررسی عملکرد پراب ها قبل از اندازه گیری

1. اگر می خواهید از سلامت اولیه پراب ها مطمئن شوید، می توانید دستگاه را روی حالت مقاومت یا پیوستگی قرار دهید و دو سر پراب ها را به یکدیگر متصل کنید

2. در حالت پیوستگی، اتصال دو پراب باید باعث فعال شدن بیزر شود. در حالت مقاومت نیز با اتصال مستقیم دو پراب، مقدار مقاومت بسیار کمی مشاهده خواهد شد

3. اگر با وجود اتصال مستقیم دو پراب، دستگاه واکنش مناسبی نشان نمی دهد، بهتر است اتصال پراب ها، ورودی ها و وضعیت باتری ها بررسی شود

• خاموش شدن خودکار دستگاه

1. UT33A+ به قابلیت Auto Power Off مجهز است و برای کاهش مصرف باتری، در صورت عدم استفاده دستگاه به صورت خودکار خاموش می شود. این مدل همچنین دارای Auto Backlight Off است

2. بنابراین اگر پس از مدتی عدم استفاده دستگاه خاموش شد، این موضوع لزوماً به معنی خرابی مولتی متر نیست و می تواند مربوط به عملکرد خاموشی خودکار باشد

• نکات مهم برای افزایش عمر مولتی متر

1. پس از پایان اندازه گیری، بهتر است پراب ها را از مدار جدا کنید و دستگاه را در شرایط مناسب نگهداری کنید

2. هنگام جابه جایی مولتی متر، از وارد شدن ضربه غیرضروری به نمایشگر و بخش های اندازه گیری جلوگیری کنید. ساختار سری UT33+ برای تست سقوط از ارتفاع 2 متر طراحی شده است، اما این ویژگی به معنی مصونیت دستگاه از هر نوع ضربه یا آسیب نیست

3. همچنین اگر برای مدت طولانی از دستگاه استفاده نمی کنید، نگهداری صحیح باتری ها اهمیت دارد و باید از باقی ماندن باتری فرسوده یا نشتی دار در دستگاه جلوگیری شود

• اشتباهات رایج هنگام کار با UNI-T UT33A+

1. یکی از رایج ترین اشتباهات، قرار دادن مولتی متر روی حالت اندازه گیری جریان و اتصال آن به صورت موازی با منبع ولتاژ است. این کار می تواند بسیار خطرناک باشد

2. اشتباه دیگر، اندازه گیری مقاومت یا ظرفیت خازن در مدار دارای ولتاژ است. برای این اندازه گیری ها مدار باید خاموش و خازن تخلیه شده باشد

3. اشتباه رایج دیگر، استفاده از یک حالت اندازه گیری برای کمیت متفاوت است. برای مثال نباید برای اندازه گیری ولتاژ از حالت جریان یا برای تست مقاومت از حالت ولتاژ استفاده شود

4. همچنین نباید فقط به Auto Range متکی بود و تصور کرد که دستگاه بدون توجه به شرایط مدار از هر نوع اتصال اشتباه جلوگیری می کند. Auto Range صرفاً وظیفه انتخاب محدوده مناسب اندازه گیری را بر عهده دارد

• جمع بندی روش استفاده از UNI-T UT33A+

1. برای استفاده صحیح از مولتی متر UNI-T UT33A+ ابتدا نوع کمیت مورد نظر را مشخص کنید، سپس حالت اندازه گیری مناسب را انتخاب کرده و پراب ها را در ورودی صحیح قرار دهید. برای ولتاژ، پراب ها به صورت موازی و برای جریان به صورت سری در مدار قرار می گیرند. اندازه گیری مقاومت، ظرفیت خازن، دیود و پیوستگی نیز باید روی مدار بدون برق انجام شود

2. UT33A+ با پشتیبانی از Auto Range، اندازه گیری ولتاژ AC و DC تا 600V، جریان AC و DC تا 10A، مقاومت تا 200MΩ، ظرفیت خازن تا 2mF و تست دیود و پیوستگی، مجموعه ای از قابلیت های اصلی مورد نیاز برای اندازه گیری های عمومی برق و الکترونیک را در یک بدنه جمع وجور ارائه می دهد

3. برای اندازه گیری های حساس یا مدارهای دارای ولتاژ خطرناک، همیشه محدوده اندازه گیری، رده ایمنی دستگاه و دستورالعمل رسمی سازنده را در نظر بگیرید. دفترچه رسمی UT33A+/B+/C+/D+ نیز توسط UNI-T ارائه شده و برای جزئیات کامل عملکرد و نکات ایمنی دستگاه، مرجع اصلی محسوب می شود.

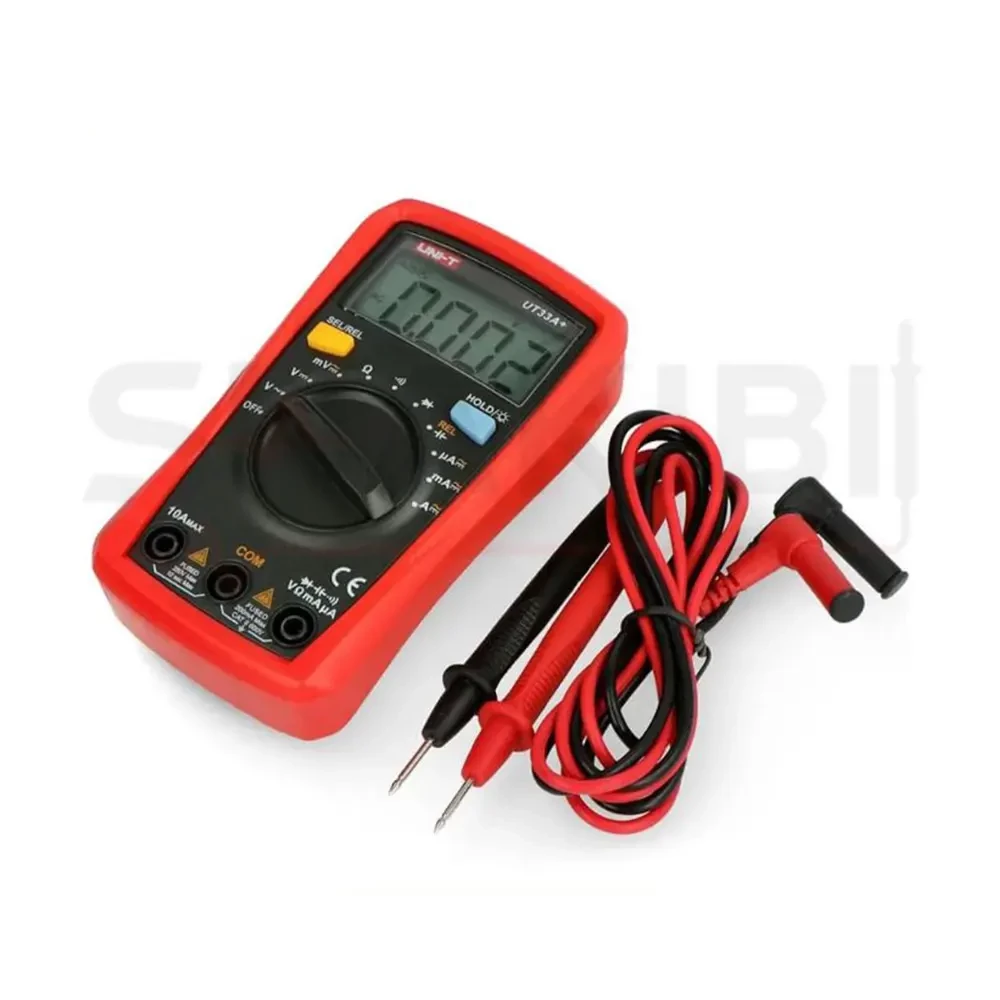

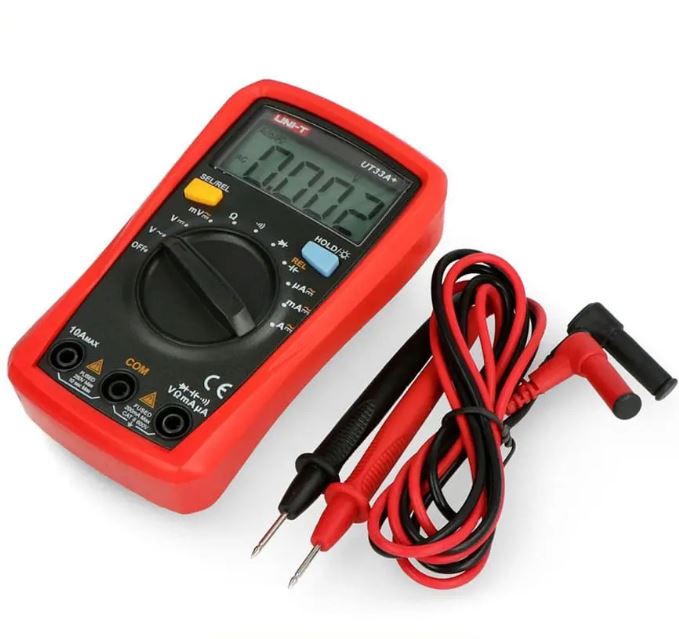

اقلام همراه مولتی متر UNI-T UT33A+

طبق مشخصات رسمی شرکت UNI-T، اقلام همراه استاندارد مولتی متر UNI-T UT33A+ شامل موارد زیر است:

• باتری برای تامین انرژی دستگاه

• پراب های تست برای انجام اندازه گیری های مختلف

• جعبه بسته بندی استاندارد برای نگهداری و عرضه دستگاه

• دفترچه راهنمای انگلیسی برای آشنایی با نحوه استفاده و مشخصات دستگاه

"لازم به ذکر است که ترموکوپل K-Type جزو اقلام همراه UT33A+ نیست و در مشخصات رسمی سری UT33+، این مورد به طور اختصاصی برای مدل UT33C+ که قابلیت اندازه گیری دما دارد ذکر شده است. بنابراین هنگام معرفی اقلام همراه UT33A+ نباید ترموکوپل را به عنوان متعلقات این مدل درج کرد"

سوالات متداول درباره مولتی متر UNI-T UT33A+

1. آیا مولتی متر UNI-T UT33A+ قابلیت Auto Range دارد؟

بله، UNI-T UT33A+ دارای قابلیت Auto Range است و محدوده اندازه گیری را متناسب با کمیت مورد اندازه گیری، به صورت خودکار انتخاب می کند.

2. حداکثر ولتاژ قابل اندازه گیری با UNI-T UT33A+ چقدر است؟

این مولتی متر قابلیت اندازه گیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را دارد و برای اندازه گیری های عمومی برق و الکترونیک طراحی شده است.

3. آیا UNI-T UT33A+ قابلیت تست خازن دارد؟

بله، UT33A+ به قابلیت اندازه گیری ظرفیت خازن مجهز است و می تواند ظرفیت خازن را تا حداکثر 2mF اندازه گیری کند.

4. حداکثر مقاومت قابل اندازه گیری با UNI-T UT33A+ چقدر است؟

محدوده اندازه گیری مقاومت این مدل از 200Ω تا 200MΩ است و انتخاب رنج در UT33A+ به صورت خودکار انجام می شود.

5. آیا UNI-T UT33A+ قابلیت اندازه گیری دما یا NCV دارد؟

خیر، UT33A+ فاقد قابلیت اندازه گیری دما و NCV است. در خانواده UT33+، قابلیت اندازه گیری دما در مدل UT33C+ و قابلیت تشخیص ولتاژ بدون تماس یا NCV در مدل UT33D+ ارائه شده است.
