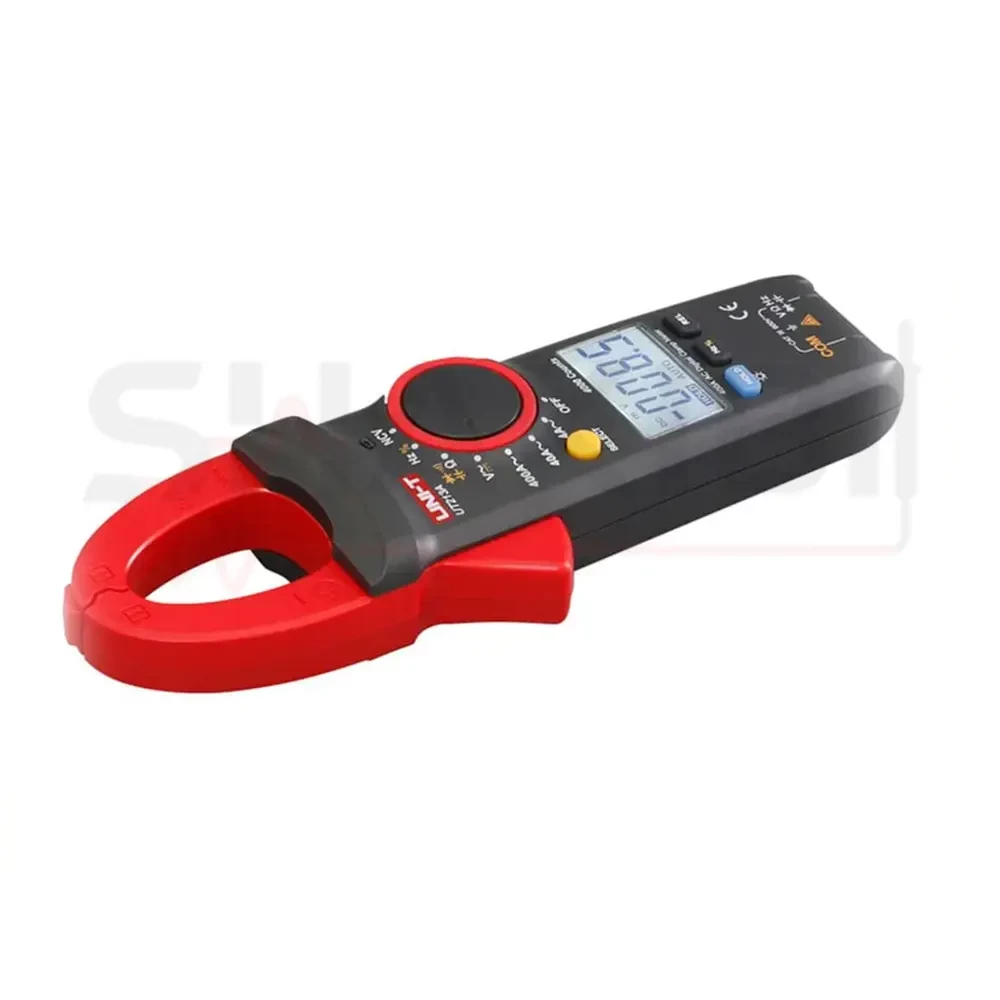

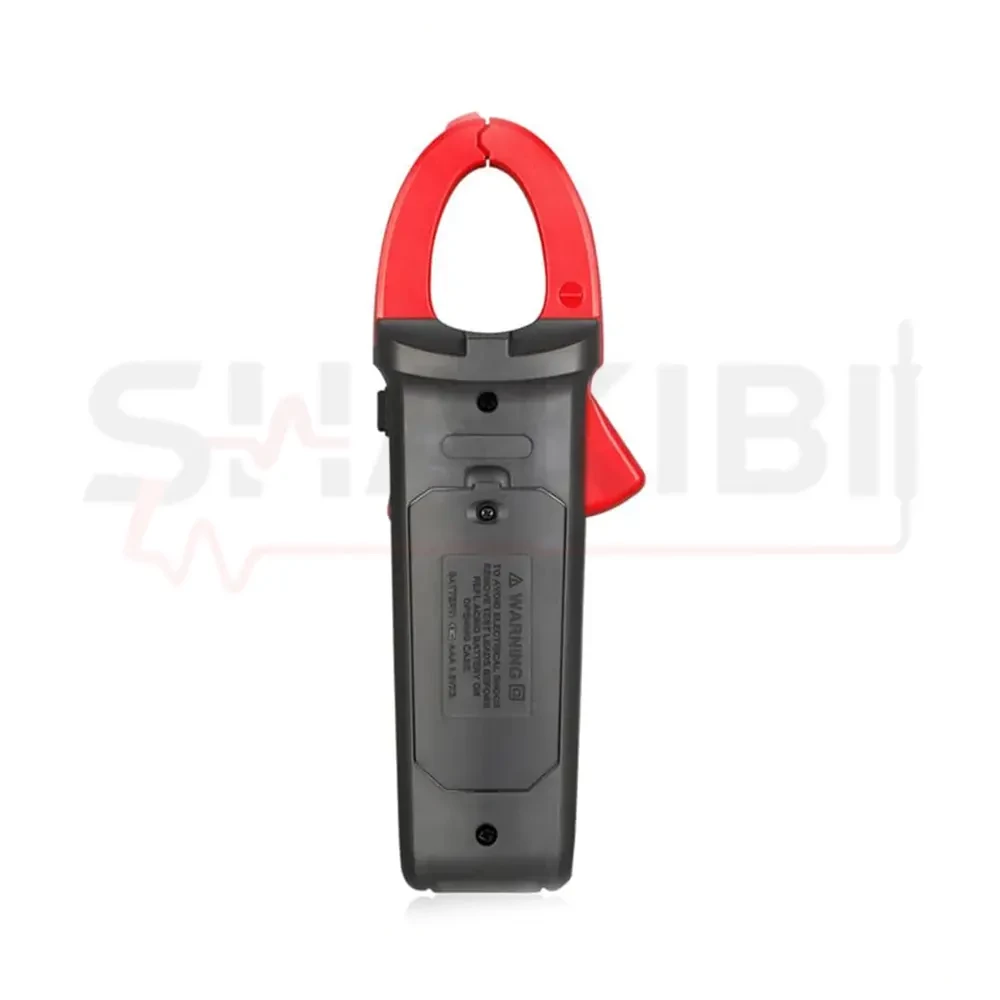

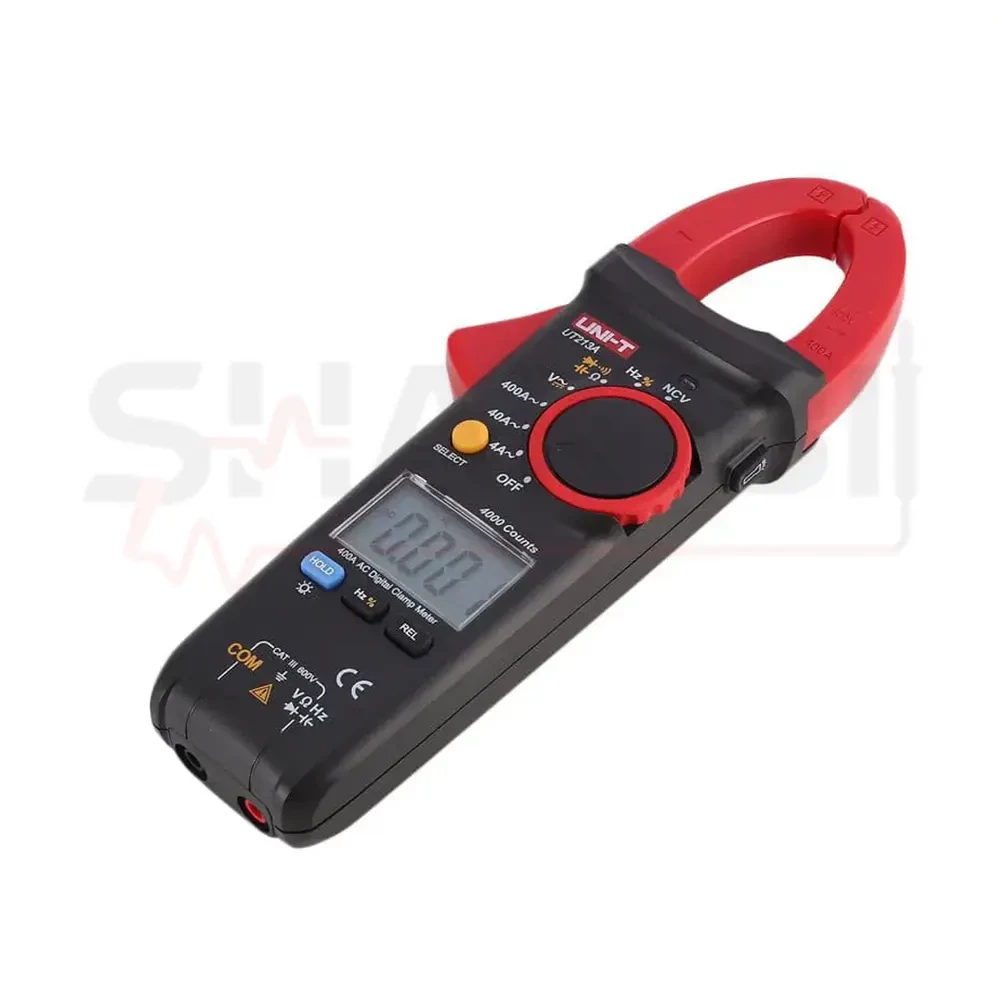

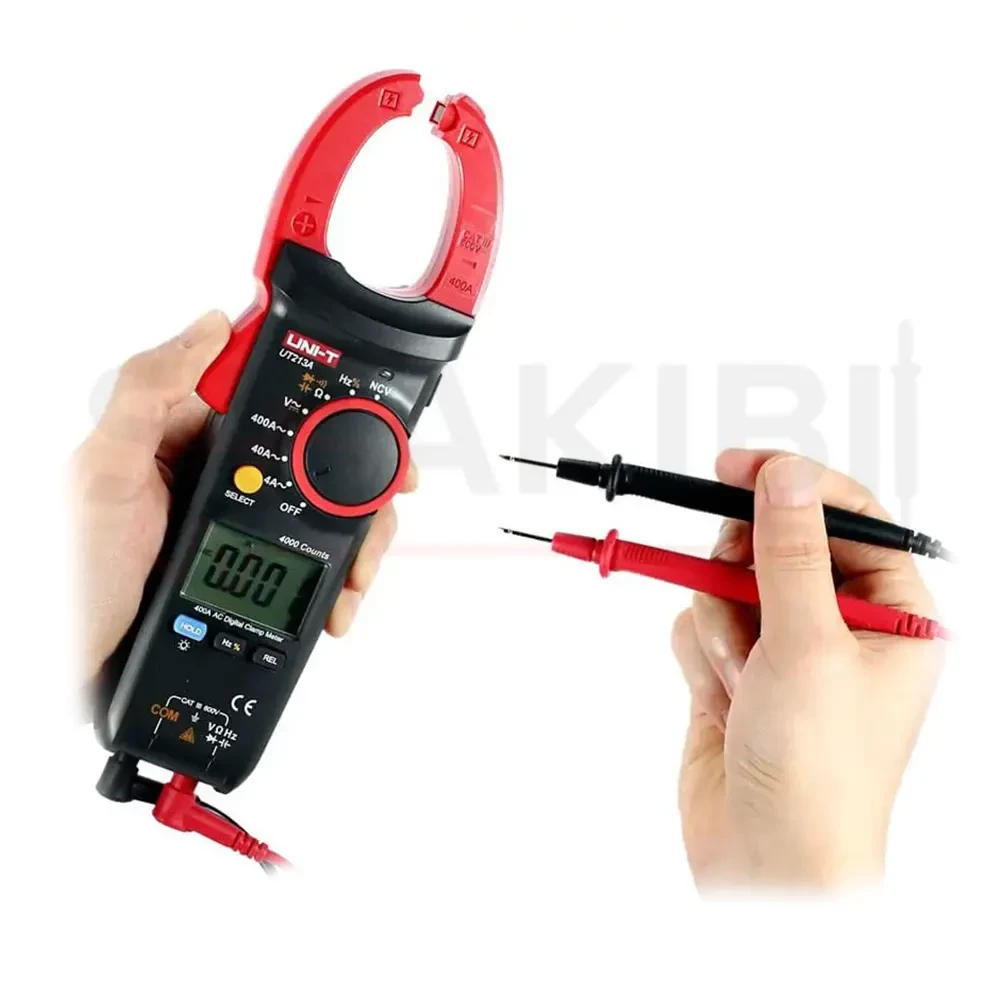

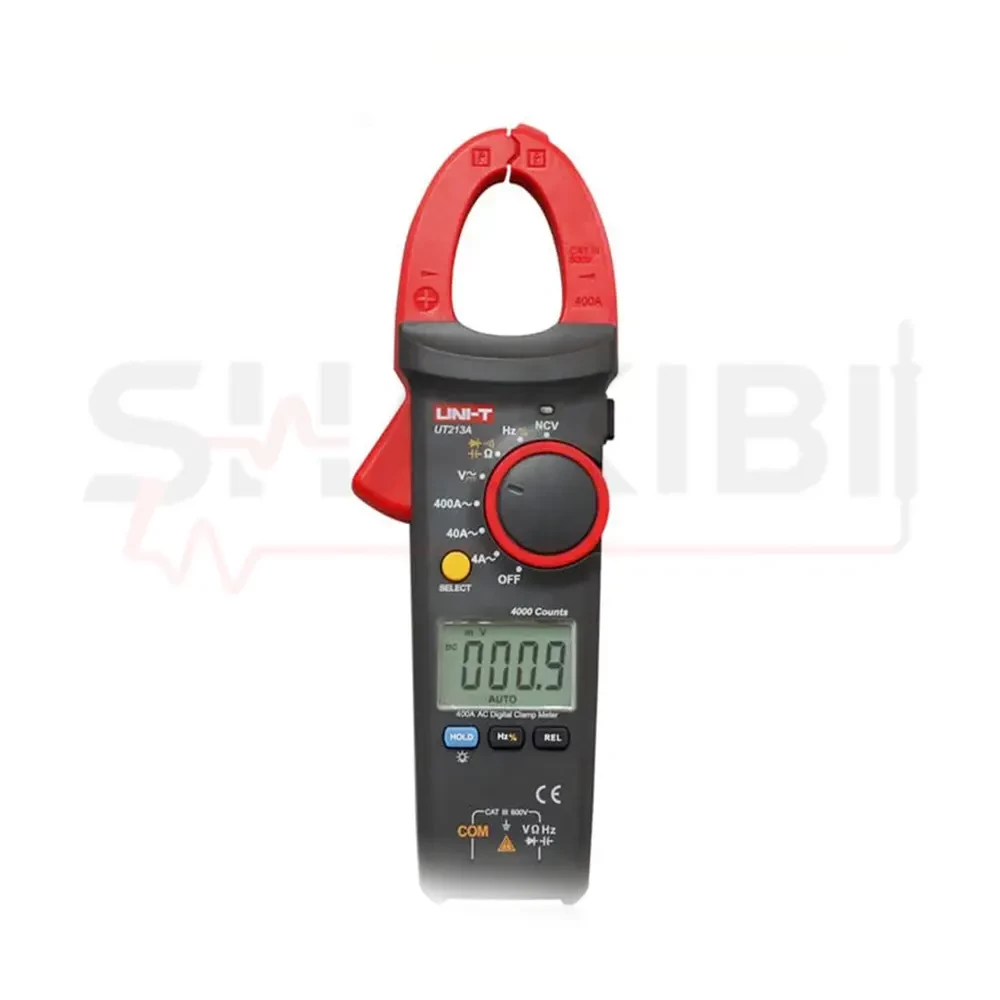

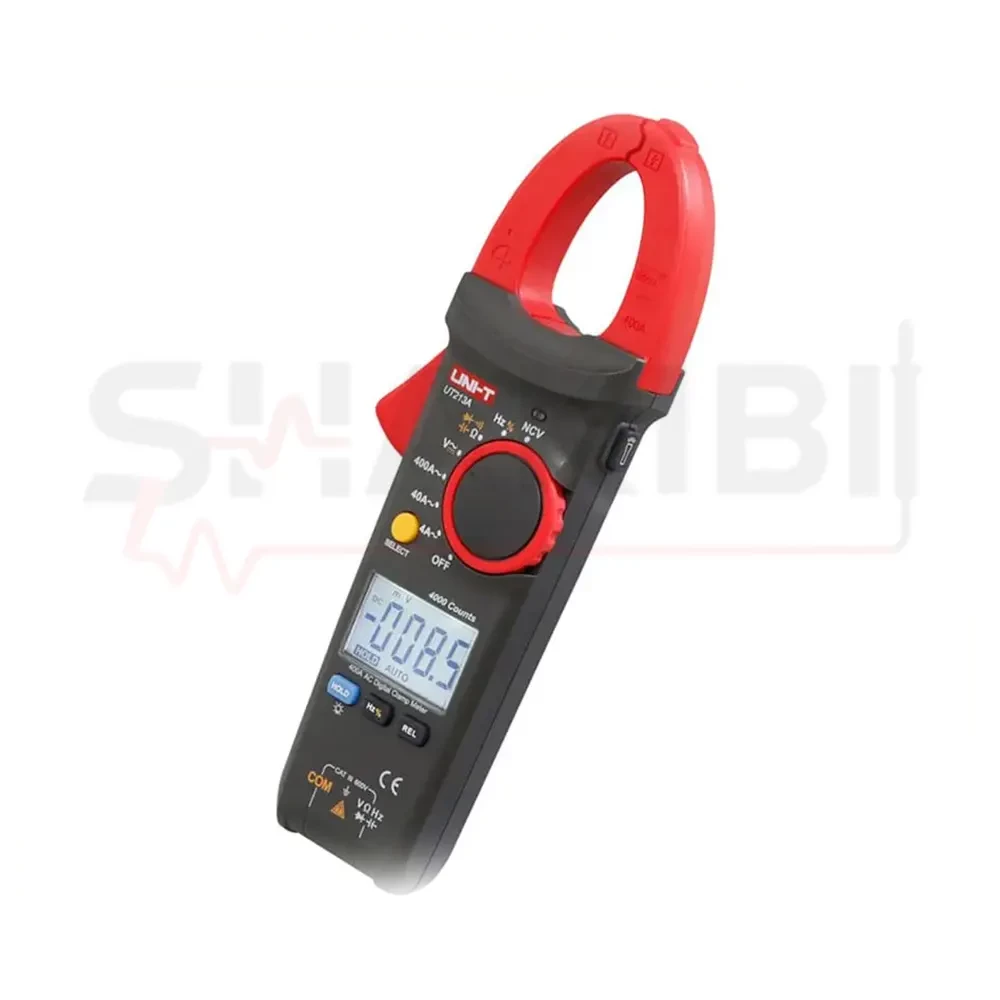

مولتی متر کلمپی یونیتی مدل UNI-T UT213A

معرفی مولتی متر کلمپی UNI-T UT213A:

1. مولتی متر کلمپی UNI-T UT213A یک کلمپ آمپرمتر AC از سری UT213 شرکت UNI-T است که برای اندازه گیری جریان در مدارهای الکتریکی بدون نیاز به قطع سیم یا اتصال مستقیم دستگاه به مدار طراحی شده است. این مدل امکان اندازه گیری جریان AC تا 400 آمپر را دارد و در کنار اندازه گیری جریان، برای سنجش ولتاژ AC و DC تا 600 ولت، مقاومت، ظرفیت خازن و فرکانس نیز قابل استفاده است. ترکیب قابلیت های اندازه گیری و طراحی کلمپی باعث شده است UT213A برای عیب یابی، تعمیر و نگهداری تجهیزات الکتریکی و همچنین کارهای روزمره تکنسین ها گزینه ای کاربردی باشد.

2. در ساختار این کلمپ متر از فک با دهانه 30 میلی متر استفاده شده است که امکان قرار دادن بسیاری از سیم ها و کابل های مورد استفاده در مدارهای الکتریکی را فراهم می کند. کاربر می تواند برای اندازه گیری جریان AC، هادی موردنظر را درون فک قرار داده و بدون جدا کردن سیم از مدار، مقدار جریان عبوری را بررسی کند. این ویژگی در مقایسه با آمپرمترهای معمولی، سرعت و سهولت بیشتری در اندازه گیری جریان مدارهای در حال کار ایجاد می کند.

3. UT213A دارای نمایشگر 4000 شمارش با نور پس زمینه است و قابلیت هایی مانند Auto Range، Data Hold، Relative، NCV، تست دیود، تست پیوستگی و خاموشی خودکار را در اختیار کاربر قرار می دهد. همچنین چراغ قوه داخلی برای کار در محیط های کم نور در نظر گرفته شده است. استاندارد ایمنی این سری CAT III 600V است و دستگاه برای استفاده توسط برقکاران و تکنسین های سیستم های الکتریکی و HVAC/R طراحی شده است.

4. نکته مهم درباره این مدل آن است که UT213A جریان DC را اندازه گیری نمی کند و قابلیت True RMS ندارد. بنابراین اگر پروژه به اندازه گیری جریان DC یا اندازه گیری True RMS جریان AC نیاز داشته باشد، باید مدل های دیگری از سری UT213 مانند UT213C بررسی شوند. در مقابل، اگر هدف اصلی اندازه گیری جریان AC تا 400 آمپر همراه با ولتاژ، مقاومت، فرکانس و قابلیت های کاربردی عمومی باشد، UT213A می تواند انتخاب مناسبی باشد.

ویژگی ها و مزایای UNI-T UT213A

• اندازه گیری جریان AC تا 400 آمپر

مهم ترین قابلیت UT213A اندازه گیری جریان AC تا 400 آمپر به روش کلمپی است. این روش امکان اندازه گیری جریان بدون قطع کردن مدار را فراهم می کند و برای بررسی جریان مصرفی تجهیزات، کابل ها و مدارهای برق کاربرد دارد.

• دهانه فک 30 میلی متری

فک 30 میلی متری امکان اندازه گیری جریان را روی طیف مناسبی از سیم ها و کابل های الکتریکی فراهم می کند. طراحی کلمپی نیز باعث می شود کاربر برای اندازه گیری جریان نیازی به قرار دادن دستگاه به صورت سری در مدار نداشته باشد.

• اندازه گیری ولتاژ AC و DC تا 600 ولت

این مدل علاوه بر جریان AC، امکان اندازه گیری ولتاژ AC و DC تا 600 ولت را نیز فراهم می کند و بنابراین می تواند برای بررسی ولتاژ مدارهای الکتریکی و الکترونیکی مورد استفاده قرار گیرد.

• اندازه گیری مقاومت تا 40 مگااهم

UT213A قادر است مقاومت الکتریکی را تا 40MΩ اندازه گیری کند و برای بررسی مقاومت قطعات، مدارها و مسیرهای الکتریکی کاربرد دارد.

• اندازه گیری فرکانس تا 1 مگاهرتز

محدوده اندازه گیری فرکانس دستگاه از 10Hz تا 1MHz است و می توان از آن برای بررسی فرکانس سیگنال های الکتریکی در محدوده قابل پشتیبانی دستگاه استفاده کرد.

• اندازه گیری ظرفیت خازن

UT213A قابلیت اندازه گیری ظرفیت خازن تا 100µF را دارد و در فرآیند بررسی و عیب یابی برخی قطعات خازنی کاربردی است.

• NCV برای تشخیص غیرتماسی ولتاژ

قابلیت NCV امکان تشخیص وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم می کند و برای بررسی اولیه سیم ها و مدارهای برق کاربرد دارد.

• نمایشگر 4000 شمارش با نور پس زمینه

نمایشگر 4000 شمارشی دستگاه اطلاعات اندازه گیری را نمایش می دهد و نور پس زمینه باعث می شود خواندن مقدار در محیط های کم نور ساده تر باشد.

• چراغ قوه داخلی

وجود چراغ LED داخلی برای کار در تابلوها، فضاهای تاسیساتی و محیط هایی که نور کافی ندارند کاربردی است و می تواند نیاز به استفاده هم زمان از یک منبع نور جداگانه را کاهش دهد.

• امکانات کاربردی برای استفاده روزمره

قابلیت هایی مانند Auto Range، Data Hold، Relative، تست دیود، تست پیوستگی، نمایشگر ضعیف بودن باتری و خاموشی خودکار، استفاده روزمره از دستگاه را برای تکنسین ها ساده تر می کنند.

کاربردها و مناسب برای چه کسانی است؟

1. مولتی متر کلمپی UNI-T UT213A برای برقکاران، تکنسین های برق، تعمیرکاران تجهیزات الکتریکی، تکنسین های سیستم های تهویه مطبوع و HVAC/R، نیروهای تعمیر و نگهداری و کاربران فنی که به اندازه گیری جریان AC نیاز دارند، گزینه مناسبی است.

2. یکی از کاربردهای اصلی دستگاه، بررسی جریان مصرفی تجهیزات و مدارهای AC بدون نیاز به قطع سیم است. به عنوان مثال می توان از کلمپ متر برای بررسی جریان یک تجهیز، موتور، مدار تغذیه یا کابل برق استفاده کرد و مقدار جریان عبوری را در زمان کار مدار مشاهده کرد.

3. در تعمیر و نگهداری تجهیزات نیز UT213A می تواند برای بررسی ولتاژ AC/DC، مقاومت، پیوستگی، دیود، فرکانس و ظرفیت خازن مورد استفاده قرار گیرد. قابلیت NCV نیز برای بررسی اولیه وجود ولتاژ در سیم ها و مدارهای برق مفید است.

4. این مدل برای کاربرانی که به اندازه گیری جریان DC یا True RMS نیاز دارند، انتخاب مناسبی نیست؛ زیرا UT213A این دو قابلیت را ندارد. در چنین شرایطی باید مدل های بالاتر سری UT213 یا سایر کلمپ مترهای UNI-T با مشخصات موردنیاز بررسی شوند.

مقایسه UNI-T UT213A با مدل های مشابه:

• مقایسه با UNI-T UT213B

UT213B از نظر جریان AC، ولتاژ AC/DC، مقاومت، دهانه فک و نمایشگر به UT213A نزدیک است و هر دو مدل جریان AC تا 400 آمپر را اندازه گیری می کنند. تفاوت مهم این است که UT213B به True RMS مجهز شده و علاوه بر آن قابلیت اندازه گیری دما و محدوده ظرفیت خازن بالاتری دارد. UT213B همچنین قابلیت هایی مانند MAX/MIN را ارائه می دهد. بنابراین اگر اندازه گیری True RMS، دما یا امکانات اندازه گیری پیشرفته تر برایتان اهمیت دارد، UT213B گزینه کامل تری است.

• مقایسه با UNI-T UT213C

UT213C مدل پیشرفته تر این خانواده است و علاوه بر جریان AC تا 400 آمپر، امکان اندازه گیری جریان DC تا 400 آمپر را نیز دارد. این مدل True RMS است و قابلیت های بیشتری مانند MAX/MIN و اندازه گیری دما را ارائه می دهد. بنابراین اگر پروژه شامل اندازه گیری جریان AC و DC است، UT213C نسبت به UT213A انتخاب مناسب تری خواهد بود.

• جایگاه UT213A در سری UT213

UT213A را می توان مدل ساده تر و اقتصادی تر خانواده UT213 در نظر گرفت. این مدل برای کاربرانی طراحی شده که بیشتر به اندازه گیری جریان AC و پارامترهای پایه مولتی متر نیاز دارند و لزوماً به قابلیت هایی مانند True RMS، جریان DC، اندازه گیری دما و MAX/MIN نیاز ندارند. بنابراین انتخاب بین مدل های این خانواده باید بر اساس نوع جریان مورد اندازه گیری و قابلیت های موردنیاز پروژه انجام شود.

راهنمای خرید UNI-T UT213A / چگونه مدل مناسب را انتخاب کنیم؟

• نوع جریان مورد اندازه گیری را مشخص کنید

اولین و مهم ترین نکته این است که مشخص کنید جریان موردنظر AC است یا DC. UT213A برای اندازه گیری جریان AC تا 400 آمپر طراحی شده و اندازه گیری جریان DC ندارد. اگر قصد اندازه گیری جریان DC دارید، باید مدل دیگری مانند UT213C را بررسی کنید.

• به True RMS نیاز دارید یا خیر؟

UT213A فاقد True RMS است. بنابراین اگر اندازه گیری جریان AC در مدارهای دارای بارهای غیرخطی، منابع تغذیه سوئیچینگ یا تجهیزات الکترونیکی حساس انجام می دهید و دقت True RMS برایتان اهمیت دارد، بهتر است مدل های True RMS مانند UT213B یا UT213C را بررسی کنید.

• حداکثر جریان موردنیاز را بررسی کنید

UT213A جریان AC را تا 400 آمپر اندازه گیری می کند. پیش از خرید باید مطمئن شوید جریان مورد انتظار سیستم از محدوده اندازه گیری دستگاه بیشتر نیست.

• قطر کابل را بررسی کنید

دهانه فک UT213A برابر 30 میلی متر است. بنابراین پیش از خرید باید قطر کابل یا هادی موردنظر خود را بررسی کنید تا از قرارگیری صحیح آن داخل فک اطمینان داشته باشید.

• به قابلیت های اندازه گیری جانبی توجه کنید

اگر علاوه بر جریان به اندازه گیری ولتاژ، مقاومت، ظرفیت خازن و فرکانس نیاز دارید، UT213A مجموعه مناسبی از این قابلیت ها را ارائه می دهد. اما اگر اندازه گیری دما، جریان DC یا True RMS برایتان ضروری است، باید مدل بالاتری انتخاب کنید.

• شرایط محیط کار را در نظر بگیرید

برای کار در محیط های کم نور، چراغ قوه و نور پس زمینه UT213A مزیت محسوب می شوند. همچنین استاندارد ایمنی سری UT213 برابر CAT III 600V است و باید استفاده از دستگاه متناسب با سطح ولتاژ و دسته بندی ایمنی مدار انجام شود.

آموزش استفاده از UNI-T UT213A

1. روشن کردن دستگاه

ابتدا باتری های دستگاه را بررسی کرده و کلید انتخاب عملکرد را روی حالت موردنظر قرار دهید. در صورت نیاز به نور نمایشگر، نور پس زمینه را فعال کنید.

2. اندازه گیری جریان AC با فک کلمپی

برای اندازه گیری جریان AC، ابتدا حالت جریان AC را انتخاب کنید. سپس با استفاده از اهرم فک، فک های دستگاه را باز کرده و فقط یک هادی جریان دار را داخل فک قرار دهید. فک را کاملاً ببندید و مقدار جریان نمایش داده شده را بخوانید.

قرار دادن هم زمان سیم فاز و نول داخل فک برای اندازه گیری جریان یک مدار AC روش صحیحی نیست؛ زیرا میدان های ایجادشده توسط جریان رفت و برگشت می توانند اثر یکدیگر را خنثی کنند.

3. اندازه گیری ولتاژ AC یا DC

برای اندازه گیری ولتاژ، عملکرد مربوط به ولتاژ را انتخاب کرده و پراب ها را به ترمینال های مناسب دستگاه متصل کنید. سپس پراب ها را به نقاط موردنظر مدار متصل کرده و مقدار نمایش داده شده را مشاهده کنید.

4. اندازه گیری مقاومت

برای اندازه گیری مقاومت، مدار باید از منبع تغذیه جدا شده باشد. سپس عملکرد مقاومت را انتخاب کرده و پراب ها را در دو طرف قطعه یا مسیر موردنظر قرار دهید.

5. تست پیوستگی و دیود

برای بررسی اتصال الکتریکی یا پیوستگی مدار از حالت Continuity استفاده کنید. در حالت تست دیود نیز پراب ها را مطابق قطبیت موردنیاز روی پایه های قطعه قرار دهید.

6. اندازه گیری ظرفیت خازن

قبل از اندازه گیری خازن، حتماً خازن را از مدار جدا کرده و کاملاً تخلیه کنید. سپس عملکرد ظرفیت را انتخاب کرده و پس از اطمینان از نبود ولتاژ، خازن را برای اندازه گیری به دستگاه متصل کنید.

7. استفاده از NCV

برای بررسی اولیه وجود ولتاژ AC، عملکرد NCV را فعال کرده و قسمت مربوط به تشخیص غیرتماسی را نزدیک سیم یا تجهیز موردنظر قرار دهید. این قابلیت برای تشخیص اولیه است و نباید جایگزین اندازه گیری مستقیم و ایمن ولتاژ شود.

8. استفاده از Data Hold

در صورتی که خواندن مقدار روی نمایشگر دشوار باشد، می توان از Data Hold برای ثابت نگه داشتن مقدار اندازه گیری شده روی نمایشگر استفاده کرد.

9. استفاده در محیط کم نور

در محیط های تاریک می توان نور پس زمینه نمایشگر و چراغ قوه داخلی را فعال کرد تا مشاهده نمایشگر و محل اندازه گیری آسان تر شود.

10. نکات ایمنی

هنگام کار با مدارهای الکتریکی، محدوده اندازه گیری و دسته بندی ایمنی دستگاه را رعایت کنید. هنگام اندازه گیری جریان با فک کلمپی، هرگز فک را روی چند هادی دارای جریان رفت و برگشت به صورت هم زمان قرار ندهید. همچنین برای اندازه گیری مقاومت و ظرفیت خازن، مدار باید بدون انرژی الکتریکی باشد.

اقلام همراه UNI-T UT213A:

• ۳ عدد باتری 1.5V نوع R03

• جعبه بسته بندی

• کیف حمل

• دفترچه راهنمای انگلیسی

نکته: پراب تست در جدول رسمی UNI-T برای UT213B و UT213C ذکر شده و برای UT213A به عنوان قلم همراه استاندارد درج نشده است.

سوالات متداول درباره دستگاه

1. آیا UNI-T UT213A جریان DC را اندازه گیری می کند؟

خیر. UT213A فقط جریان AC را تا 400 آمپر اندازه گیری می کند و قابلیت اندازه گیری جریان DC ندارد. برای اندازه گیری جریان DC باید مدل هایی مانند UT213C را بررسی کنید.

2. آیا UT213A دارای True RMS است؟

خیر. UT213A فاقد True RMS است. مدل های UT213B و UT213C به True RMS مجهز هستند.

3. حداکثر جریان قابل اندازه گیری توسط UT213A چقدر است؟

حداکثر جریان AC قابل اندازه گیری توسط این مدل 400 آمپر است و دقت اعلام شده برای آن ±(1.8%+9) است.

4. دهانه فک UNI-T UT213A چقدر است؟

دهانه فک این کلمپ متر 30 میلی متر است.

5. آیا UT213A دما را اندازه گیری می کند؟

خیر. قابلیت اندازه گیری دما در مشخصات رسمی UT213A درج نشده است. این قابلیت در مدل های UT213B و UT213C ارائه شده است.
