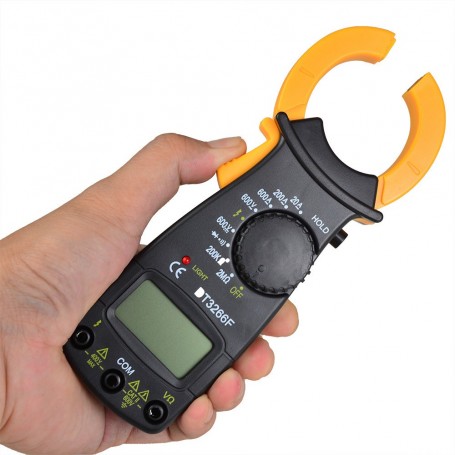

مولتی متر کلمپی ای کی بی مدل AKB DT3266F

معرفی و کاربرد کلمپ آمپرمتر AKB DT3266F:

کلمپ آمپرمتر AKB DT3266F یک ابزار اندازه گیری جمع وجور و کاربردی برای بررسی جریان و پارامترهای اصلی مدارهای الکتریکی است. این دستگاه امکان اندازه گیری جریان متناوب AC تا 600 آمپر را فراهم می کند و برای اندازه گیری جریان، نیازی به قطع کردن سیم یا باز کردن مدار نیست؛ کافی است فک کلمپ را دور یکی از رشته های سیم قرار دهید. همچنین DT3266F قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت، مقاومت و انجام تست دیود و پیوستگی را در اختیار کاربر قرار می دهد.

ابعاد کوچک و وزن حدود 120 گرم باعث شده این مدل برای حمل و استفاده روزمره گزینه مناسبی باشد. قابلیت Data Hold نیز امکان ثابت نگه داشتن مقدار نمایش داده شده را فراهم می کند تا کاربر بتواند نتیجه را با دقت بیشتری بررسی یا ثبت کند. به همین دلیل، AKB DT3266F بیشتر برای برق کاری ساختمان، عیب یابی سیم کشی، تعمیرات لوازم برقی، بررسی تابلوهای برق و کاربردهای خانگی و نیمه حرفه ای مورد استفاده قرار می گیرد.

کاربردهای دستگاه:

کلمپ آمپرمتر AKB DT3266F برای اندازه گیری جریان مصرفی تجهیزات، بررسی وضعیت مدارهای برق، کنترل ولتاژ و عیب یابی اولیه سیستم های الکتریکی کاربرد دارد. تست پیوستگی و دیود نیز به کاربر کمک می کند قطعی سیم ها و برخی قطعات الکترونیکی را سریع تر بررسی کند.

از این دستگاه می توان برای اندازه گیری جریان موتور و تجهیزات برقی، بررسی سیم کشی ساختمان، تست پریزها و مدارها، عیب یابی تابلوهای برق، بررسی اتصالات و انجام تعمیرات الکتریکی و الکترونیکی استفاده کرد. همچنین به دلیل وزن کم و ابعاد جمع وجور، برای تکنسین ها و برق کارانی که به یک کلمپ متر ساده و قابل حمل برای اندازه گیری های روزمره نیاز دارند، مناسب است.

ویژگی ها و مزایای کلمپ آمپرمتر AKB DT3266F:

• اندازه گیری جریان AC تا 600 آمپر

کلمپ آمپرمتر AKB DT3266F امکان اندازه گیری جریان متناوب تا 600 آمپر را فراهم می کند و برای بررسی جریان عبوری از سیم ها و تجهیزات الکتریکی مناسب است. استفاده از فک کلمپی باعث می شود برای اندازه گیری جریان، نیازی به قطع کردن سیم یا باز کردن مدار نباشد و کاربر بتواند با سرعت بیشتری وضعیت جریان را بررسی کند. این مدل دارای رنج های 20، 200 و 600 آمپر است.

• اندازه گیری ولتاژ AC و DC تا 600 ولت

این دستگاه علاوه بر جریان، قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت را نیز دارد. این قابلیت برای بررسی مدارهای برق ساختمان، منابع تغذیه و تجهیزات الکتریکی کاربرد دارد و باعث می شود DT3266F برای اندازه گیری های روزمره به یک ابزار چندمنظوره تبدیل شود.

• قابلیت Data Hold

قابلیت Data Hold مقدار اندازه گیری شده را روی صفحه نمایش ثابت نگه می دارد. این ویژگی زمانی مفید است که کاربر در موقعیتی قرار دارد که مشاهده مداوم نمایشگر دشوار است یا لازم است مقدار اندازه گیری شده یادداشت و ثبت شود.

• تست دیود

وجود حالت تست دیود امکان بررسی اولیه سلامت دیودها و مشاهده افت ولتاژ آن ها را فراهم می کند. این قابلیت در تعمیرات الکترونیکی و بررسی برخی قطعات مدار می تواند نیاز به استفاده از ابزار جداگانه را کاهش دهد.

• تست پیوستگی با بیزر

DT3266F به تست پیوستگی یا Continuity مجهز است و در صورت وجود اتصال الکتریکی مناسب، هشدار صوتی ارائه می دهد. این قابلیت برای بررسی سریع سیم ها، اتصالات، فیوزها و مسیرهای مدار در هنگام عیب یابی کاربرد دارد.

• اندازه گیری مقاومت تا 2 مگااهم

این کلمپ متر امکان اندازه گیری مقاومت تا 2 مگااهم را دارد و می توان از آن برای بررسی مقاومت قطعات، سیم ها و مسیرهای مختلف مدار استفاده کرد. وجود این حالت در کنار تست دیود و پیوستگی، کاربرد دستگاه را در عیب یابی های عمومی بیشتر می کند.

• تشخیص فاز و سیم برق

یکی دیگر از قابلیت های کاربردی DT3266F، تشخیص سیم برق یا فاز است. این ویژگی می تواند در بررسی اولیه سیم کشی و شناسایی سیم دارای ولتاژ، به خصوص هنگام کارهای برق کاری و تعمیرات، مفید باشد.

• طراحی کوچک و وزن کم

ابعاد جمع وجور و وزن حدود 120 گرم، حمل و استفاده از این کلمپ متر را آسان می کند. طراحی کوچک دستگاه برای برق کاران و تکنسین هایی که ابزار اندازه گیری را به صورت روزمره همراه خود حمل می کنند، یک مزیت محسوب می شود. مشخصات منابع مشابه برای DT3266F نیز وزن حدود 126 گرم و ابعاد حدود 177×59×26 میلی متر را نشان می دهند.

• مناسب برای اندازه گیری های عمومی برق

ترکیب اندازه گیری جریان AC، ولتاژ AC/DC، مقاومت، تست دیود، تست پیوستگی و قابلیت Data Hold باعث می شود AKB DT3266F برای کارهای عمومی برق و عیب یابی های روزمره گزینه ای کاربردی باشد. البته برای اندازه گیری های تخصصی و پروژه هایی که به دقت بسیار بالا، True RMS واقعی، اندازه گیری جریان DC با کلمپ یا رده ایمنی بالاتر نیاز دارند، بهتر است مدل تخصصی تری انتخاب شود.

کاربردها و مناسب برای چه کسانی است؟

کلمپ آمپرمتر AKB DT3266F به دلیل اندازه گیری جریان AC تا 600 آمپر، ولتاژ AC و DC، مقاومت و همچنین برخورداری از تست دیود و پیوستگی، برای بسیاری از اندازه گیری های عمومی در برق و الکترونیک کاربرد دارد. طراحی سبک و جمع وجور آن نیز باعث می شود برای استفاده روزمره و حمل در جعبه ابزار گزینه مناسبی باشد.

کاربردهای کلمپ آمپرمتر AKB DT3266F:

• برق کاری ساختمان: بررسی جریان مصرفی مدارها، اندازه گیری ولتاژ و کنترل اتصالات و سیم کشی.

• عیب یابی سیم کشی: استفاده از تست پیوستگی برای شناسایی قطعی سیم ها و مشکلات اتصال.

• تعمیرات لوازم برقی: بررسی جریان مصرفی موتور، تجهیزات و لوازم الکتریکی و کنترل ولتاژ مدار.

• تابلوهای برق: اندازه گیری جریان AC و بررسی اولیه وضعیت مدارها و تجهیزات داخل تابلو.

• تعمیرات الکترونیکی: تست دیود، مقاومت و بررسی برخی مسیرهای مدار.

• تاسیسات و تجهیزات ساختمانی: کنترل اولیه مدارهای برق، موتورهای کوچک و تجهیزات الکتریکی.

مناسب برای چه کسانی است؟

• برق کاران ساختمان: برای اندازه گیری سریع جریان AC و بررسی ولتاژ مدارها بدون نیاز به قطع سیم.

• تکنسین های تعمیرات: برای عیب یابی اولیه تجهیزات، تست مقاومت، دیود و پیوستگی مدار.

• کاربران خانگی و علاقه مندان DIY: برای بررسی های عمومی و تعمیرات ساده الکتریکی، بدون نیاز به تهیه چند ابزار جداگانه.

• دانشجویان و هنرجویان برق و الکترونیک: به عنوان یک ابزار آموزشی و کاربردی برای تمرین اندازه گیری پارامترهای اصلی مدار.

• تکنسین های تاسیسات: برای کنترل و بررسی اولیه مدارهای الکتریکی، تجهیزات ساختمانی و موتورهای AC.

در مجموع، AKB DT3266F بیشتر برای کارهای عمومی، خانگی و نیمه حرفه ای مناسب است. اگر کاربر به اندازه گیری های تخصصی، دقت بسیار بالا، اندازه گیری جریان DC یا امکانات پیشرفته تر نیاز داشته باشد، بهتر است به سراغ کلمپ مترهای حرفه ای تر با قابلیت های تخصصی برود.

مقایسه کلمپ آمپرمتر AKB DT3266F با مدل های مشابه:

کلمپ آمپرمتر AKB DT3266F در مقایسه با مدل های مشابه، گزینه ای اقتصادی و ساده برای اندازه گیری های عمومی برق محسوب می شود. این دستگاه با اندازه گیری جریان AC تا 600 آمپر، ولتاژ AC و DC، مقاومت، تست دیود و پیوستگی، نیازهای معمول برق کاران و کاربران خانگی را پوشش می دهد. در مقابل، مدل های حرفه ای تر مانند UNI-T UT216D امکانات پیشرفته تری مانند True RMS، اندازه گیری جریان DC با کلمپ و NCV دارند و برای کارهای تخصصی تر مناسب هستند. بنابراین اگر به دنبال یک کلمپ متر سبک و اقتصادی برای عیب یابی و اندازه گیری های روزمره هستید، DT3266F انتخاب مناسبی است؛ اما برای پروژه های حرفه ای و اندازه گیری های دقیق تر، مدل های پیشرفته تر پیشنهاد می شوند.

راهنمای خرید کلمپ آمپرمتر؛ چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب کلمپ آمپرمتر مناسب، ابتدا باید حداکثر جریان موردنیاز خود را مشخص کنید. AKB DT3266F با قابلیت اندازه گیری جریان AC تا 600 آمپر، برای برق کاری ساختمان، تعمیرات و اندازه گیری های عمومی گزینه مناسبی است. اگر به اندازه گیری جریان های بالاتر یا جریان DC نیاز دارید، باید مدلی با محدوده و قابلیت مناسب تر انتخاب کنید. همچنین در کاربردهای حرفه ای، وجود ویژگی هایی مانند True RMS، NCV، اندازه گیری جریان هجومی و رده ایمنی بالاتر اهمیت بیشتری پیدا می کند. بنابراین اگر هدف شما انجام اندازه گیری های روزمره با هزینه مناسب است، DT3266F انتخابی کاربردی است؛ اما برای کارهای تخصصی تر بهتر است مدل های حرفه ای تر را در نظر بگیرید.

آموزش استفاده از کلمپ آمپرمتر AKB DT3266F:
1. آماده سازی دستگاه

ابتدا باتری دستگاه را بررسی کرده و از سالم بودن پراب ها و بدنه کلمپ متر مطمئن شوید. سلکتور را روی کمیت موردنظر قرار دهید و قبل از اتصال پراب ها، رنج مناسب را انتخاب کنید. در هنگام کار با مدارهای برق، از تماس مستقیم دست با قسمت های فلزی پراب ها خودداری کنید.

2. اندازه گیری جریان AC با کلمپ

برای اندازه گیری جریان، ابتدا سلکتور را روی حالت جریان AC قرار دهید. سپس با استفاده از اهرم مخصوص، فک کلمپ را باز کرده و فقط یک رشته سیم را داخل فک قرار دهید. فک را به طور کامل ببندید تا مقدار جریان روی نمایشگر ظاهر شود. قرار دادن چند رشته سیم دارای جریان رفت و برگشت هم زمان داخل فک می تواند باعث نمایش مقدار نادرست شود.

3. اندازه گیری ولتاژ AC

برای اندازه گیری ولتاژ متناوب، پراب ها را به ورودی مناسب متصل کرده و سلکتور را روی حالت AC Voltage قرار دهید. دو سر پراب را با رعایت نکات ایمنی به نقاط موردنظر مدار متصل کنید و مقدار ولتاژ را از روی نمایشگر بخوانید. در مدارهای برق شهری، هنگام اتصال پراب ها دقت زیادی داشته باشید.

4. اندازه گیری ولتاژ DC

برای بررسی ولتاژ مستقیم، سلکتور را روی حالت DC Voltage قرار دهید. پراب مشکی را به نقطه منفی و پراب قرمز را به نقطه مثبت مدار متصل کنید. مقدار ولتاژ روی نمایشگر نشان داده می شود. در صورتی که پراب ها با قطبیت معکوس متصل شوند، معمولاً علامت منفی در نمایشگر ظاهر می شود.

5. اندازه گیری مقاومت

پیش از اندازه گیری مقاومت، حتماً مدار را از منبع تغذیه جدا کنید. سلکتور را روی حالت مقاومت قرار داده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. مقدار مقاومت بر حسب اهم روی نمایشگر نمایش داده می شود. اندازه گیری مقاومت در مدار دارای ولتاژ می تواند باعث آسیب به دستگاه یا مدار شود.

6. تست پیوستگی سیم و مدار

برای بررسی اتصال سیم یا مسیر مدار، حالت Continuity / Buzzer را انتخاب کنید. دو پراب را به دو نقطه موردنظر متصل کنید. اگر مسیر اتصال الکتریکی مناسبی داشته باشد، بیزر دستگاه هشدار صوتی می دهد. این حالت برای پیدا کردن قطعی سیم، بررسی فیوز و کنترل اتصالات بسیار کاربردی است.

7. تست دیود

برای تست دیود، ابتدا از قطع بودن تغذیه مدار اطمینان حاصل کنید و در صورت امکان دیود را از مدار جدا کنید. دستگاه را روی حالت تست دیود قرار داده و پراب ها را به دو پایه دیود متصل کنید. با توجه به جهت اتصال پراب ها، مقدار افت ولتاژ یا وضعیت دیود روی نمایشگر مشخص می شود. برای تشخیص دقیق سلامت دیود، نتیجه تست را در هر دو جهت بررسی کنید.

8. استفاده از قابلیت Data Hold

در صورتی که مشاهده عدد روی نمایشگر دشوار است، می توانید از قابلیت Data Hold استفاده کنید. پس از ثبت مقدار موردنظر، کلید Hold را فعال کنید تا عدد روی نمایشگر ثابت بماند. سپس می توانید دستگاه را از محل اندازه گیری دور کرده و مقدار ثبت شده را به راحتی بخوانید یا یادداشت کنید.

9. انتخاب رنج مناسب جریان

DT3266F برای اندازه گیری جریان AC دارای رنج های 20، 200 و 600 آمپر است. در صورتی که مقدار جریان را نمی دانید، بهتر است اندازه گیری را از رنج بالاتر شروع کنید و در صورت نیاز به رنج پایین تر بروید. انتخاب رنج مناسب باعث می شود خواندن مقدار اندازه گیری شده با دقت و وضوح بیشتری انجام شود.

نکات ایمنی هنگام استفاده:

هنگام اندازه گیری جریان، هرگز بیش از یک رشته سیم را داخل فک کلمپ قرار ندهید. قبل از تغییر حالت سلکتور، به خصوص هنگام جابه جایی بین حالت های مختلف اندازه گیری، شرایط مدار را بررسی کنید. برای اندازه گیری مقاومت و تست دیود، مدار باید بدون برق باشد. همچنین از تماس مستقیم با هادی های برق دار و قسمت فلزی پراب ها خودداری کنید و همیشه محدوده اندازه گیری و ظرفیت دستگاه را قبل از شروع کار بررسی نمایید.

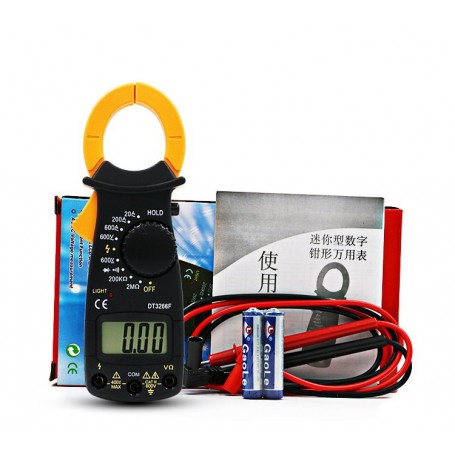

اقلام همراه کلمپ آمپرمتر AKB DT3266F

• کلمپ آمپرمتر AKB DT3266F

• یک عدد باتری نیم قلمی

• یک جفت سیم تست و پراب اندازه گیری

• دفترچه راهنمای استفاده

• جعبه یا بسته بندی دستگاه

سوالات متداول درباره کلمپ آمپرمتر AKB DT3266F
1. کلمپ آمپرمتر AKB DT3266F تا چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان متناوب AC تا 600 آمپر را دارد و دارای سه رنج 20، 200 و 600 آمپر است.

2. آیا برای اندازه گیری جریان باید سیم را قطع کرد؟

خیر. برای اندازه گیری جریان AC کافی است فک کلمپ را باز کرده و دور یک رشته سیم قرار دهید. به این ترتیب بدون قطع کردن مدار می توان جریان عبوری را اندازه گیری کرد.

3. آیا AKB DT3266F ولتاژ AC و DC را اندازه گیری می کند؟

بله، این کلمپ متر امکان اندازه گیری ولتاژ AC و DC تا 600 ولت را دارد و برای بررسی مدارهای الکتریکی و تجهیزات مختلف قابل استفاده است.

4. آیا این دستگاه قابلیت تست دیود و پیوستگی دارد؟

بله. DT3266F دارای تست دیود و تست پیوستگی با بیزر است و می توان از آن برای بررسی اولیه سلامت دیودها، سیم ها، اتصالات و مسیرهای مدار استفاده کرد.

5. کلمپ آمپرمتر AKB DT3266F برای چه کسانی مناسب است؟

این مدل بیشتر برای برق کاران، تکنسین های تعمیرات، کاربران خانگی، دانشجویان و هنرجویان برق و افرادی که به یک کلمپ متر ساده برای اندازه گیری های عمومی نیاز دارند مناسب است. برای کاربردهای تخصصی تر، بهتر است مدل های حرفه ای تر با امکانات پیشرفته انتخاب شوند.
