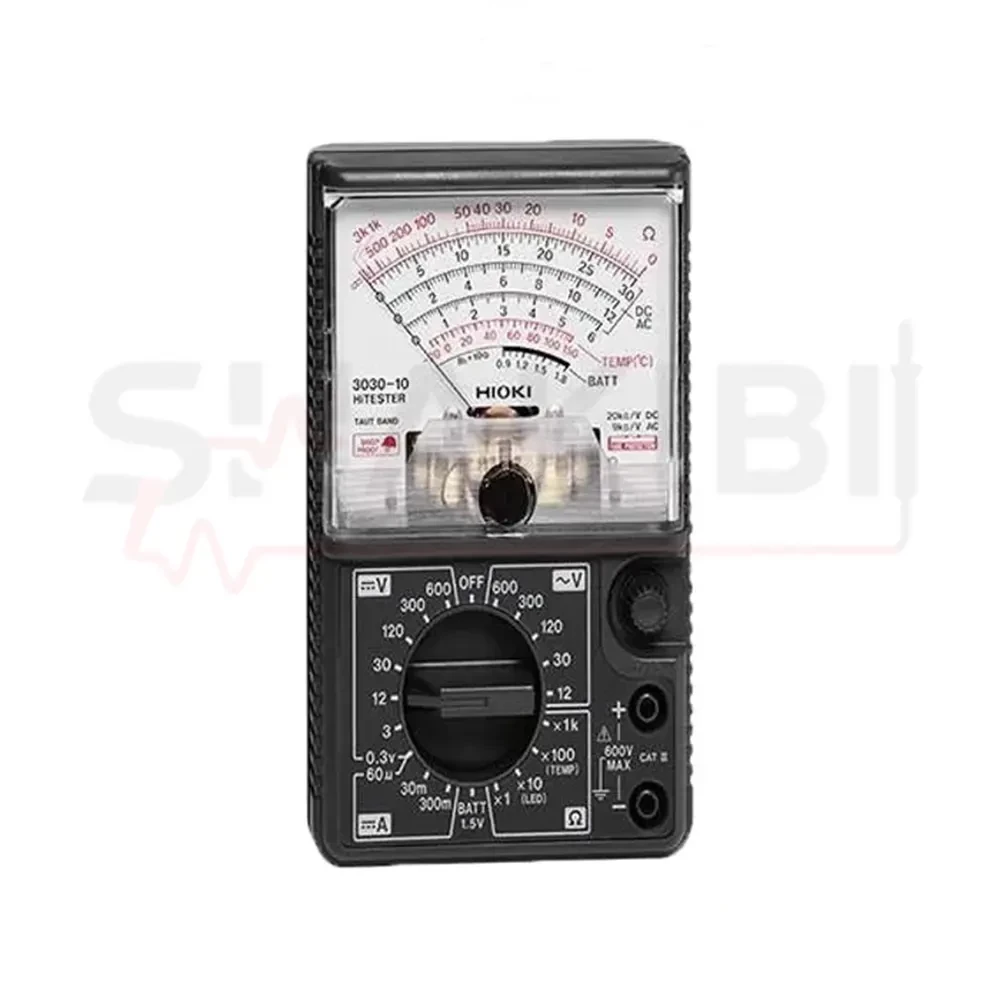

مولتی متر عقربه ای پرتابل هیوکی مدل HIOKI 3030-10

معرفی و کاربرد مولتی متر عقربه ای پرتابل HIOKI 3030-10:

مولتی متر عقربه ای HIOKI 3030-10 یک ابزار اندازه گیری آنالوگ باکیفیت و مقاوم از برند معتبر هیوکی است که برای سنجش پارامترهای اصلی الکتریکی مانند ولتاژ AC و DC، جریان DC، مقاومت و تست باتری طراحی شده است. این دستگاه با ساختار ساده، عملکرد قابل اعتماد و صفحه عقربه ای خوانا، گزینه ای مناسب برای تکنسین ها، تعمیرکاران و مراکز آموزشی محسوب می شود.

این مولتی متر قابلیت اندازه گیری ولتاژ DC و AC تا 600 ولت و جریان DC در محدوده 60 میکروآمپر تا 300 میلی آمپر را دارد و برای بررسی مدارهای الکتریکی، تجهیزات الکترونیکی و سیستم های کم ولتاژ کاربرد گسترده ای دارد. همچنین امکان اندازه گیری مقاومت تا 3 کیلو اهم و تست باتری در محدوده 0 تا 1.8 ولت، استفاده از این دستگاه را برای عیب یابی قطعات و تجهیزات مختلف آسان تر می کند.

یکی از ویژگی های مهم HIOKI 3030-10 طراحی مقاوم بدنه آن است که توانایی تحمل سقوط از ارتفاع حدود یک متر را دارد و برای محیط های کاری با شرایط سخت مناسب است. صفحه نمایش عقربه ای با درجه بندی واضح، امکان مشاهده سریع تغییرات جریان و ولتاژ را فراهم می کند و در برخی کاربردها نسبت به نمایشگرهای دیجیتال، دید بهتری از نوسانات لحظه ای سیگنال ارائه می دهد.

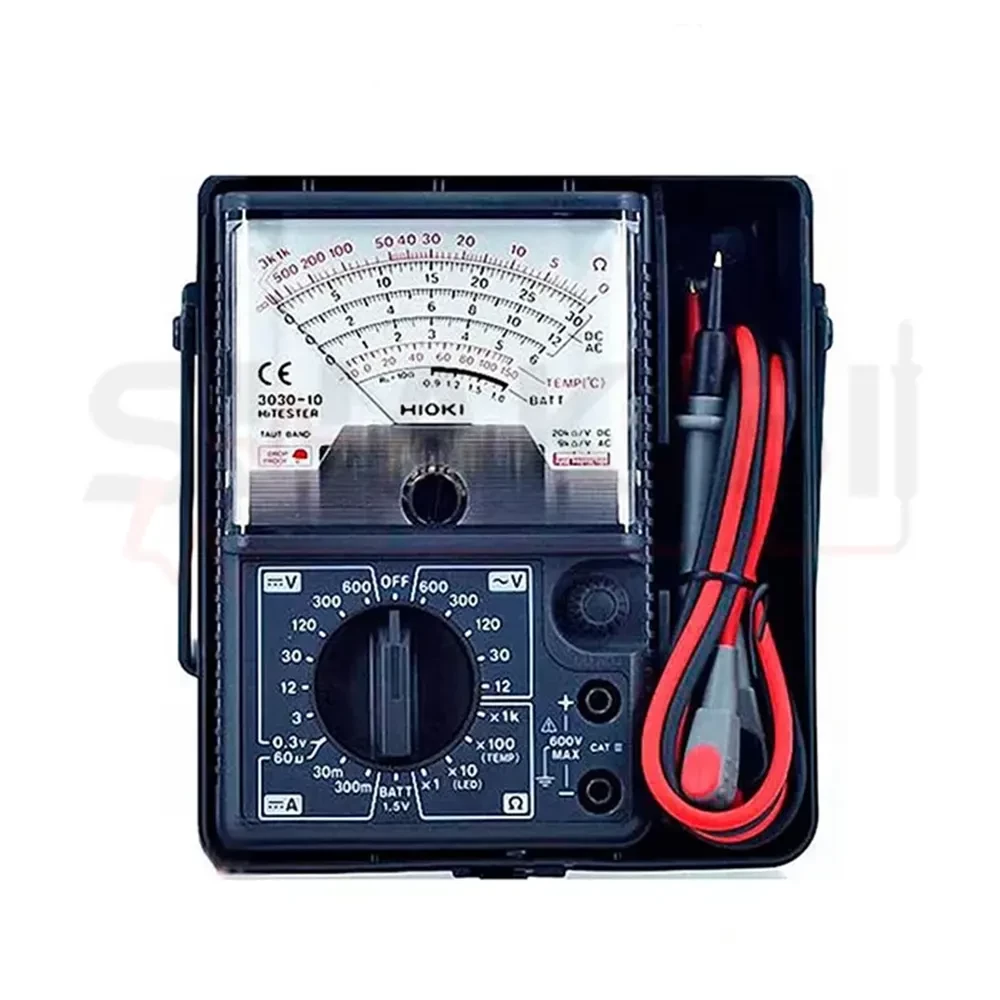

این مولتی متر به دلیل وزن کم، طراحی پرتابل و وجود محفظه نگهداری پراب ها، برای استفاده در محیط های مختلف مانند کارگاه های تعمیرات، آزمایشگاه های آموزشی، سرویس تجهیزات صنعتی، تعمیرات الکترونیکی و کاربردهای عمومی برق انتخابی کاربردی و بادوام است. HIOKI 3030-10 برای کاربرانی که به یک مولتی متر آنالوگ مقاوم و ساده با کیفیت ساخت بالا نیاز دارند، گزینه ای قابل اعتماد محسوب می شود.

ویژگی ها و مزایای مولتی متر عقربه ای پرتابل HIOKI 3030-10:

• طراحی مقاوم و مناسب محیط های کاری سخت

مولتی متر HIOKI 3030-10 دارای بدنه ای مقاوم است که در برابر ضربه و سقوط از ارتفاع حدود یک متر دوام بالایی دارد و برای استفاده در محیط های صنعتی و کارگاهی مناسب است.

• اندازه گیری ولتاژ AC و DC تا 600 ولت

این دستگاه امکان اندازه گیری ولتاژ مستقیم DC تا 600 ولت و ولتاژ متناوب AC تا 600 ولت را فراهم می کند و برای بررسی مدارهای الکتریکی مختلف کاربرد دارد.

• قابلیت اندازه گیری جریان DC

مولتی متر هیوکی 3030-10 توانایی اندازه گیری جریان DC در محدوده 60 میکروآمپر، 30 میلی آمپر و 300 میلی آمپر را دارد و برای تست مدارهای الکترونیکی و تجهیزات کم مصرف مناسب است.

• اندازه گیری مقاومت الکتریکی

این مدل قابلیت اندازه گیری مقاومت تا 3 کیلو اهم را دارد و برای بررسی سلامت مقاومت ها، سیم کشی ها و قطعات الکترونیکی استفاده می شود.

• مجهز به تستر باتری

وجود قابلیت تست باتری از 0 تا 1.8 ولت باعث می شود کاربر بتواند وضعیت باتری های مختلف را بررسی کرده و میزان عملکرد آن ها را ارزیابی کند.

• صفحه عقربه ای با خوانایی بالا

صفحه نمایش آنالوگ با درجه بندی واضح، امکان مشاهده سریع تغییرات مقدار اندازه گیری شده را فراهم می کند و برای بررسی تغییرات لحظه ای سیگنال ها کاربردی است.

• طراحی سبک و قابل حمل

با وزن حدود 280 گرم و ابعاد مناسب، این مولتی متر به راحتی قابل حمل بوده و برای تکنسین هایی که در محل های مختلف فعالیت می کنند گزینه مناسبی است.

• کیفیت ساخت بالا از برند HIOKI

برند هیوکی به دلیل تولید تجهیزات اندازه گیری دقیق و بادوام شناخته شده است. مدل 3030-10 نیز با ساختار مطمئن و عملکرد پایدار، برای استفاده طولانی مدت طراحی شده است.

• مناسب برای آموزش و تعمیرات

سادگی کاربری، نمایش آنالوگ و امکانات اندازه گیری کاربردی، این دستگاه را به گزینه ای مناسب برای دانشجویان، هنرستان ها، تعمیرکاران الکترونیک و تکنسین های برق تبدیل کرده است.

کاربردهای مولتی متر عقربه ای پرتابل HIOKI 3030-10 و مناسب برای چه کسانی است؟

1. عیب یابی مدارهای الکتریکی و الکترونیکی
این مولتی متر برای بررسی ولتاژ، جریان، مقاومت و تست سلامت قطعات الکترونیکی مانند مقاومت ها، سیم ها و بخش های مختلف مدار کاربرد دارد.

2. تست و بررسی تجهیزات برقی
با قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت، می توان از این دستگاه برای بررسی عملکرد تجهیزات برقی، منابع تغذیه و سیستم های الکتریکی استفاده کرد.

3. تست باتری ها
قابلیت تست باتری داخلی دستگاه امکان بررسی وضعیت باتری های کوچک و تجهیزات قابل حمل را فراهم می کند و برای تشخیص باتری های ضعیف کاربردی است.

4. استفاده در آموزش برق و الکترونیک
نمایش عقربه ای و ساختار ساده این مولتی متر، آن را به گزینه ای مناسب برای آموزش مفاهیم پایه اندازه گیری الکتریکی در مدارس، دانشگاه ها و مراکز آموزشی تبدیل کرده است.

5. تعمیرات و سرویس تجهیزات الکترونیکی
تعمیرکاران می توانند از این دستگاه برای بررسی قطعات، اندازه گیری مقاومت ها و تشخیص مشکلات مدارهای الکترونیکی استفاده کنند.

6. استفاده در محیط های صنعتی و کارگاهی
بدنه مقاوم و طراحی ضدضربه دستگاه باعث شده برای استفاده در کارگاه ها، خطوط تعمیرات و محیط های کاری با شرایط سخت مناسب باشد.

مناسب برای چه کسانی است؟

تکنسین های برق و تعمیرکاران تجهیزات

افرادی که به یک مولتی متر ساده، مقاوم و قابل اعتماد برای اندازه گیری های روزمره نیاز دارند، می توانند از HIOKI 3030-10 استفاده کنند.

• مهندسان و کارشناسان فنی

برای بررسی اولیه مدارها، تست تجهیزات و اندازه گیری پارامترهای الکتریکی در محیط های کاری مختلف گزینه ای کاربردی است.

• دانشجویان و هنرجویان برق و الکترونیک

به دلیل نمایش آنالوگ و کاربری ساده، این دستگاه برای یادگیری اصول اندازه گیری و شناخت رفتار سیگنال ها مناسب است.

• تعمیرکاران لوازم الکترونیکی

برای تست قطعات، بررسی سیم کشی ها و عیب یابی تجهیزات الکترونیکی سبک کاربرد دارد.

• کاربران خانگی و فنی

افرادی که برای تعمیرات ساده برق، بررسی باتری ها و کنترل تجهیزات الکتریکی به یک ابزار اندازه گیری نیاز دارند، می توانند از این مدل استفاده کنند.

مقایسه مولتی متر عقربه ای HIOKI 3030-10 با مدل های مشابه:

مولتی متر عقربه ای HIOKI 3030-10 در دسته مولتی مترهای آنالوگ مقاوم و ساده قرار می گیرد و بیشتر برای کاربرانی طراحی شده است که به دوام بالا، مشاهده تغییرات لحظه ای سیگنال و کاربری آسان اهمیت می دهند. این مدل با قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت، جریان DC تا 300 میلی آمپر، مقاومت تا 3 کیلو اهم و تست باتری، یک ابزار مناسب برای تعمیرات عمومی و آموزش محسوب می شود. همچنین بدنه مقاوم آن توانایی تحمل سقوط از ارتفاع حدود یک متر را دارد که یکی از مزیت های مهم آن در محیط های کاری است.

در مقایسه با مولتی مترهای دیجیتال جدید مانند UNI-T UT139S یا HABOTEST HT118E، مدل HIOKI 3030-10 امکانات پیشرفته ای مانند نمایشگر دیجیتال، True RMS، اندازه گیری ظرفیت خازن، فرکانس، دما و قابلیت هایی مانند NCV را ندارد؛ اما در مقابل، ساختار آنالوگ ساده تر، مصرف کمتر و مقاومت مکانیکی بالاتری ارائه می دهد. بنابراین برای تعمیرکارانی که نیاز به اندازه گیری های پیچیده و دقیق دیجیتال دارند، مدل های دیجیتال گزینه مناسب تری هستند.

در مقایسه با مولتی مترهای آنالوگ ارزان تر موجود در بازار، HIOKI 3030-10 به دلیل کیفیت ساخت بالاتر، دقت قابل قبول، استاندارد ایمنی CAT III 600V و طراحی مقاوم، انتخاب مطمئن تری برای استفاده طولانی مدت محسوب می شود. مدل های اقتصادی ممکن است قیمت پایین تری داشته باشند، اما معمولاً از نظر دوام بدنه، کیفیت مکانیزم عقربه و حفاظت داخلی در سطح پایین تری قرار می گیرند.

اگر هدف شما آموزش برق، تعمیرات عمومی، بررسی مدارهای ساده، تست باتری و کار در محیط های صنعتی با شرایط سخت است، HIOKI 3030-10 گزینه ای مناسب خواهد بود. اما اگر به اندازه گیری پارامترهای گسترده تر مانند ظرفیت خازن، فرکانس، دما، True RMS یا ثبت مقادیر نیاز دارید، بهتر است به سراغ مولتی مترهای دیجیتال حرفه ای بروید.

راهنمای خرید مولتی متر / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب یک مولتی متر مناسب، ابتدا باید نوع استفاده و سطح نیاز خود را مشخص کنید. مولتی مترها در مدل های مختلف دیجیتال و عقربه ای عرضه می شوند و هر مدل برای کاربرد خاصی طراحی شده است. اگر هدف شما اندازه گیری های روزمره، تعمیرات ساده یا آموزش برق است، یک مولتی متر با امکانات پایه می تواند نیاز شما را برطرف کند؛ اما برای کارهای صنعتی و حرفه ای باید به سراغ مدل هایی با دقت بالاتر و امکانات حفاظتی بیشتر بروید.

• توجه به نوع نمایشگر؛ عقربه ای یا دیجیتال

مولتی مترهای عقربه ای مانند HIOKI 3030-10 برای کاربرانی مناسب هستند که مشاهده تغییرات لحظه ای سیگنال و ساختار ساده دستگاه برایشان اهمیت دارد. این مدل ها معمولاً مقاومت مکانیکی خوبی دارند و در محیط های کارگاهی عملکرد قابل اعتمادی ارائه می دهند.

در مقابل، مولتی مترهای دیجیتال دارای امکانات بیشتری مانند اندازه گیری دقیق تر، نمایش عددی، تست خازن، فرکانس، دما و قابلیت هایی مانند True RMS هستند و برای تعمیرات تخصصی تر گزینه مناسب تری محسوب می شوند.

• بررسی محدوده اندازه گیری مورد نیاز

قبل از خرید باید مشخص کنید چه مقادیری را بیشتر اندازه گیری می کنید. مولتی متر HIOKI 3030-10 امکان اندازه گیری ولتاژ AC و DC تا 600 ولت، جریان DC تا 300 میلی آمپر و مقاومت تا 3 کیلو اهم را دارد و برای بسیاری از کاربردهای عمومی و آموزشی مناسب است.

اگر با مدارهای جریان بالا، تجهیزات صنعتی یا سیستم های الکترونیکی پیچیده کار می کنید، بهتر است مدلی با رنج جریان بالاتر و قابلیت های گسترده تر انتخاب کنید.

• توجه به کیفیت ساخت و مقاومت دستگاه

در محیط های صنعتی و کارگاهی، دوام دستگاه اهمیت زیادی دارد. HIOKI 3030-10 با طراحی مقاوم در برابر سقوط از ارتفاع حدود یک متر، برای افرادی که در شرایط کاری سخت فعالیت می کنند گزینه مناسبی است. هنگام خرید مولتی متر، کیفیت بدنه، ایمنی ورودی ها و مقاومت در برابر ضربه را بررسی کنید.

انتخاب بر اساس نوع کاربرد:
برای آموزش برق و الکترونیک: مدل های آنالوگ ساده مانند HIOKI 3030-10 گزینه مناسبی هستند.
برای تعمیرات عمومی و سرویس تجهیزات: مولتی مترهای دیجیتال با امکانات بیشتر انتخاب بهتری هستند.
برای کار صنعتی و حرفه ای: مدل هایی با استانداردهای ایمنی بالاتر، True RMS و رنج اندازه گیری گسترده توصیه می شوند.
برای کارهای خانگی: یک مولتی متر با اندازه گیری ولتاژ، مقاومت و تست باتری کافی خواهد بود.

چرا HIOKI 3030-10 را انتخاب کنیم؟

اگر به دنبال یک مولتی متر مقاوم، ساده، قابل اعتماد و مناسب اندازه گیری های پایه الکتریکی هستید، HIOKI 3030-10 انتخاب مناسبی است. این دستگاه برای افرادی که به کیفیت ساخت بالا، عمر طولانی و عملکرد پایدار اهمیت می دهند، مخصوصاً در محیط های آموزشی، تعمیرگاهی و صنعتی سبک، گزینه ای کاربردی محسوب می شود.

آموزش استفاده از مولتی متر عقربه ای HIOKI 3030-10:

مولتی متر عقربه ای HIOKI 3030-10 به دلیل ساختار آنالوگ و طراحی ساده، کاربری آسانی دارد؛ اما برای دستیابی به اندازه گیری دقیق، باید انتخاب رنج مناسب، اتصال صحیح پراب ها و روش خواندن صفحه عقربه ای را به درستی انجام دهید.

1. آماده سازی دستگاه قبل از اندازه گیری

قبل از شروع کار، ابتدا سلامت ظاهری دستگاه، سیم های اندازه گیری و پراب ها را بررسی کنید. باتری های داخلی دستگاه باید در وضعیت مناسب باشند تا عملکرد بخش هایی مانند اندازه گیری مقاومت و تست باتری دچار خطا نشود.

پس از اتصال پراب ها، پیچ تنظیم صفر عقربه را بررسی کنید. در حالت خاموش یا بدون اتصال به مدار، عقربه باید در نقطه صفر قرار داشته باشد. در صورت نیاز، با تنظیم کننده صفر مکانیکی، عقربه را تنظیم کنید.

2. اندازه گیری ولتاژ DC

برای اندازه گیری ولتاژ مستقیم مانند باتری ها و مدارهای DC:

1. کلید انتخاب رنج را روی محدوده DC Voltage (VDC) قرار دهید.

2. ابتدا رنجی بالاتر از مقدار احتمالی ولتاژ انتخاب کنید.

3. پراب مشکی را به قسمت منفی مدار و پراب قرمز را به قسمت مثبت متصل کنید.

4. مقدار نمایش داده شده روی صفحه عقربه ای را از مقیاس مربوط به ولتاژ DC بخوانید.

در HIOKI 3030-10 امکان اندازه گیری ولتاژ DC تا 600 ولت وجود دارد.

3. اندازه گیری ولتاژ AC

برای بررسی ولتاژ متناوب مانند برق شهری:

1. حالت اندازه گیری را روی AC Voltage (VAC) قرار دهید.

2. رنج مناسب را انتخاب کنید.

3. دو پراب را به نقاط موردنظر مدار متصل کنید.

4. مقدار ولتاژ را از مقیاس AC روی صفحه دستگاه مشاهده کنید.

حداکثر محدوده اندازه گیری ولتاژ AC این مدل 600 ولت است.

4. اندازه گیری مقاومت الکتریکی

برای تست مقاومت قطعات:

1. ابتدا مدار را کاملاً خاموش کنید.

2. قطعه موردنظر را از مدار جدا کنید یا مطمئن شوید ولتاژی روی آن وجود ندارد.

3. کلید دستگاه را روی حالت مقاومت (Ω) قرار دهید.

4. پراب ها را به دو سر مقاومت متصل کنید.

5. مقدار مقاومت را از روی صفحه عقربه ای بخوانید.

این دستگاه قابلیت اندازه گیری مقاومت تا 3 کیلو اهم را دارد.

5. اندازه گیری جریان DC

برای اندازه گیری جریان مستقیم:

1. مدار را خاموش کنید.
2. مسیر عبور جریان را باز کرده و مولتی متر را به صورت سری در مدار قرار دهید.
3. رنج جریان DC مناسب را انتخاب کنید.
4. مقدار جریان را از روی صفحه عقربه ای مشاهده کنید.

این مدل قابلیت اندازه گیری جریان DC در محدوده 60µA، 30mA و 300mA را دارد.

6. تست باتری با HIOKI 3030-10

برای بررسی وضعیت باتری:

1. حالت تست باتری را انتخاب کنید.

2. پراب قرمز را به قطب مثبت و پراب مشکی را به قطب منفی باتری متصل کنید.

3. مقدار نمایش داده شده روی صفحه را بررسی کنید.

4. در صورت پایین بودن مقدار ولتاژ، احتمال ضعیف شدن باتری وجود دارد.

7. نکات مهم هنگام استفاده

• قبل از اندازه گیری مقاومت، حتماً برق مدار را قطع کنید.

• هنگام اندازه گیری ولتاژ، دستگاه را روی حالت جریان قرار ندهید؛ زیرا ممکن است باعث آسیب به مولتی متر شود.

• همیشه اندازه گیری را از رنج بالاتر شروع کرده و سپس به رنج پایین تر بروید.

• از وارد کردن ولتاژ یا جریان بالاتر از محدوده مجاز دستگاه خودداری کنید.

• پس از پایان کار، دستگاه را در جعبه محافظ خود نگهداری کنید.

• هنگام کار با مدارهای الکتریکی، مخصوصاً ولتاژهای بالا، از تجهیزات ایمنی مناسب استفاده کنید و قبل از اتصال پراب ها از انتخاب صحیح حالت اندازه گیری اطمینان حاصل کنید تا از آسیب به دستگاه و خطرات احتمالی جلوگیری شود.

اقلام همراه مولتی متر عقربه ای پرتابل HIOKI 3030-10:

• فیوز یدکی دستگاه (یک عدد)
• دو عدد باتری منگنزی R6P (AA) برای تغذیه بخش اندازه گیری مقاومت
• دفترچه راهنما جهت استفاده و تنظیمات دستگاه

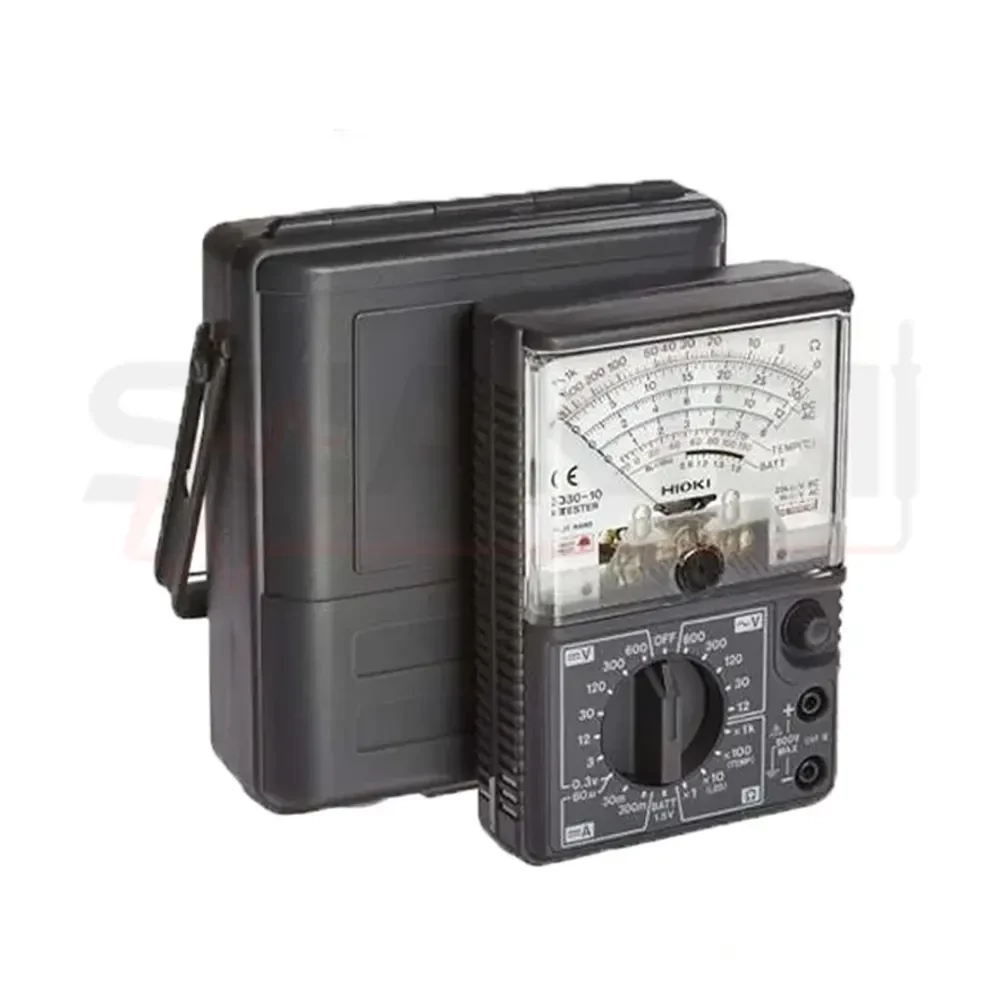

• کیف حمل و نگهداری مدل 9390 برای محافظت و جابه جایی آسان مولتی متر

سوالات متداول درباره مولتی متر عقربه ای HIOKI 3030-10
1. مولتی متر HIOKI 3030-10 چه کمیت هایی را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری ولتاژ AC و DC، جریان DC، مقاومت الکتریکی و تست باتری را دارد و برای بررسی مدارها و قطعات الکتریکی مورد استفاده قرار می گیرد.

2. حداکثر ولتاژ قابل اندازه گیری با HIOKI 3030-10 چقدر است؟

این مولتی متر می تواند ولتاژ AC و DC را تا حداکثر 600 ولت اندازه گیری کند و برای بسیاری از کاربردهای تعمیراتی و صنعتی مناسب است.

3. آیا این دستگاه برای تعمیرات الکترونیکی مناسب است؟

بله، HIOKI 3030-10 برای تعمیرات عمومی الکترونیک، بررسی قطعات، تست مقاومت ها، اندازه گیری ولتاژ مدارها و آموزش برق مناسب است؛ اما برای اندازه گیری های پیشرفته مانند ظرفیت خازن یا فرکانس باید از مدل های تخصصی تر استفاده شود.

4. تفاوت مولتی متر عقربه ای HIOKI 3030-10 با مدل های دیجیتال چیست؟

تفاوت اصلی در نوع نمایش و امکانات دستگاه است. مدل 3030-10 دارای نمایش عقربه ای است که تغییرات لحظه ای سیگنال را به صورت پیوسته نشان می دهد، در حالی که مدل های دیجیتال معمولاً دقت بالاتر و امکاناتی مانند تست خازن، فرکانس، دما و True RMS دارند.

5. آیا HIOKI 3030-10 برای محیط های صنعتی مناسب است؟

بله، به دلیل بدنه مقاوم، طراحی ضدضربه و قابلیت تحمل سقوط از ارتفاع حدود یک متر، این دستگاه برای استفاده در محیط های کارگاهی، تعمیراتی و صنعتی سبک گزینه مناسبی محسوب می شود.
