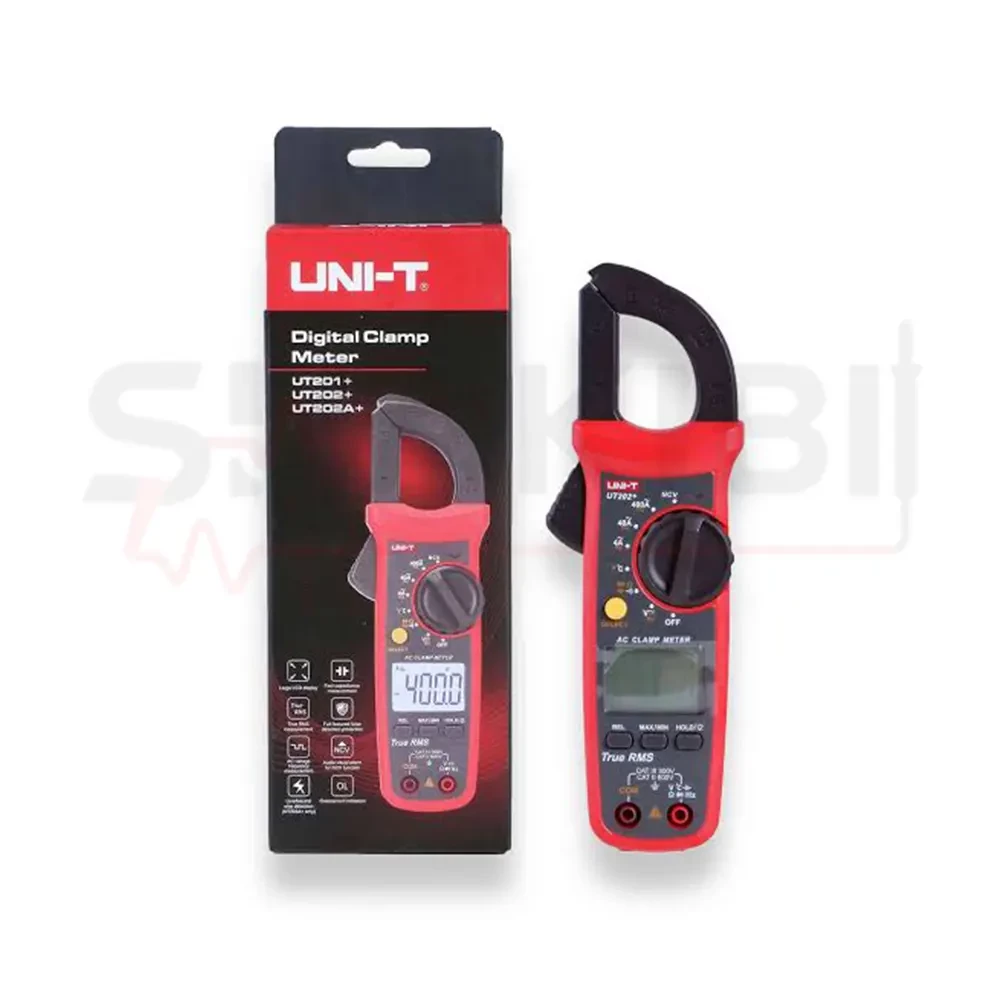

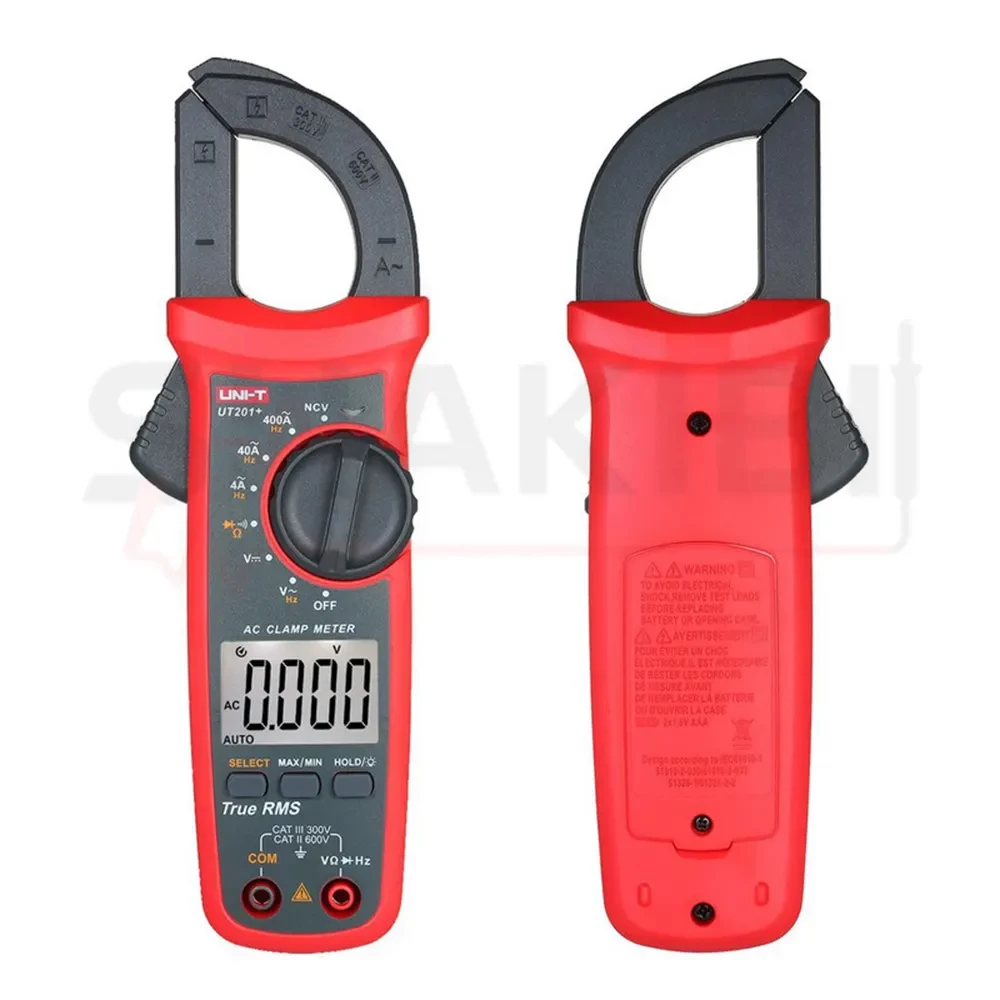

مولتی متر کلمپی یونیتی مدل UNI-T UT201+

معرفی و کاربرد کلمپ آمپرمتر UNI-T UT201+

کلمپ آمپرمتر UNI-T UT201+ یک ابزار اندازه گیری کاربردی برای بررسی پارامترهای الکتریکی در سیستم های برق و تجهیزات الکترونیکی است. این دستگاه امکان اندازه گیری جریان AC تا 400 آمپر را بدون نیاز به قطع مدار فراهم می کند و همچنین برای اندازه گیری ولتاژ AC و DC تا 600 ولت، مقاومت و برخی تست های پایه الکتریکی مورد استفاده قرار می گیرد. بهره مندی از فناوری True RMS باعث می شود اندازه گیری جریان و ولتاژ در بسیاری از کاربردهای روزمره با دقت مناسب انجام شود.

وجود قابلیت NCV نیز امکان تشخیص غیرتماسی وجود ولتاژ را فراهم می کند و در بررسی سریع سیم ها و مدارهای برق کاربرد دارد. UT201+ همچنین به قابلیت هایی مانند تست دیود، تست پیوستگی، Data Hold، MAX/MIN، Auto Range و خاموشی خودکار مجهز است؛ بنابراین علاوه بر اندازه گیری جریان با فک کلمپی، می توان از آن به عنوان یک مولتی متر برای عیب یابی و بررسی مدارها استفاده کرد.

کاربردهای کلمپ آمپرمتر UNI-T UT201+

این دستگاه برای برق کاری ساختمان، تعمیر و نگهداری تجهیزات الکتریکی، بررسی تابلوهای برق، عیب یابی سیم کشی، کنترل مدارهای AC و DC و تعمیرات عمومی کاربرد دارد. قابلیت اندازه گیری جریان به روش کلمپی، آن را برای بررسی جریان مصرفی تجهیزات بدون باز کردن مدار مناسب می سازد.

همچنین UT201+ می تواند در کارگاه های تعمیراتی، پروژه های آموزشی برق و الکترونیک و سرویس تجهیزات صنعتی سبک مورد استفاده قرار گیرد. ترکیب اندازه گیری جریان تا 400 آمپر، ولتاژ تا 600 ولت، True RMS و تشخیص غیرتماسی NCV، این مدل را برای کاربرانی مناسب می کند که به یک کلمپ متر چندمنظوره برای اندازه گیری های عمومی و روزمره نیاز دارند.

ویژگی ها و مزایای کلمپ آمپرمتر UNI-T UT201+

کلمپ آمپرمتر UNI-T UT201+ مجموعه ای از قابلیت های کاربردی را در اختیار کاربر قرار می دهد و برای اندازه گیری و عیب یابی مدارهای الکتریکی در محیط های مختلف طراحی شده است. ترکیب کلمپ اندازه گیری جریان با امکانات یک مولتی متر، باعث می شود کاربر برای بسیاری از اندازه گیری های معمول به ابزار جداگانه نیاز نداشته باشد.

• اندازه گیری جریان AC تا 400 آمپر

یکی از مهم ترین قابلیت های UT201+، امکان اندازه گیری جریان متناوب تا 400 آمپر است. اندازه گیری جریان به کمک فک کلمپی انجام می شود و نیازی به قطع کردن سیم یا باز کردن مدار ندارد. این ویژگی برای بررسی جریان مصرفی تجهیزات، تابلوهای برق، موتورهای الکتریکی و مدارهای AC کاربردی است.

• فناوری True RMS

قابلیت True RMS امکان اندازه گیری دقیق تر سیگنال های AC را در مقایسه با روش های میانگین گیری معمول فراهم می کند. این ویژگی به خصوص هنگام اندازه گیری بارهایی که شکل موج کاملاً سینوسی ندارند، می تواند نتیجه قابل اعتمادتری در اختیار کاربر قرار دهد.

• اندازه گیری ولتاژ AC و DC تا 600 ولت

این دستگاه قابلیت اندازه گیری ولتاژ متناوب و مستقیم تا 600 ولت را دارد. بنابراین می توان از آن برای بررسی منابع تغذیه، مدارهای DC، سیستم های برق ساختمان و تجهیزات الکتریکی مختلف استفاده کرد.

• قابلیت NCV برای تشخیص غیرتماسی ولتاژ

وجود قابلیت NCV به کاربر اجازه می دهد بدون تماس مستقیم پراب با هادی، وجود ولتاژ AC را به صورت غیرتماسی بررسی کند. این قابلیت برای شناسایی سریع سیم برق دار و بررسی اولیه مدارها مفید است و می تواند سرعت کار را افزایش دهد.

• اندازه گیری مقاومت تا 40 مگااهم

UT201+ امکان اندازه گیری مقاومت تا 40MΩ را دارد و برای بررسی مقاومت ها، سیم کشی ها و مسیرهای مختلف مدار قابل استفاده است. این قابلیت در عیب یابی و بررسی وضعیت قطعات و اتصالات الکتریکی کاربرد دارد.

• تست دیود و پیوستگی

با استفاده از حالت تست دیود می توان وضعیت اولیه دیودها و افت ولتاژ آن ها را بررسی کرد. همچنین تست پیوستگی با بیزر برای تشخیص اتصال یا قطعی در سیم ها، مسیرهای مدار و اتصالات کاربرد دارد و روند عیب یابی را ساده تر می کند.

• قابلیت Auto Range

سیستم Auto Range باعث می شود دستگاه بتواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند. این ویژگی استفاده از کلمپ متر را برای کاربران ساده تر کرده و نیاز به انتخاب دستی رنج در بسیاری از اندازه گیری های روزمره را کاهش می دهد.

• قابلیت Data Hold

با فعال کردن Data Hold مقدار اندازه گیری شده روی نمایشگر ثابت می ماند. این قابلیت زمانی مفید است که دسترسی هم زمان به دستگاه و نمایشگر دشوار باشد یا کاربر بخواهد مقدار ثبت شده را با دقت یادداشت یا بررسی کند.

• نمایش مقادیر MAX/MIN

قابلیت MAX/MIN امکان مشاهده بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری را فراهم می کند. این ویژگی در بررسی تغییرات جریان یا ولتاژ و شناسایی نوسان های احتمالی در مدار می تواند کاربرد داشته باشد.

مزایای استفاده از UNI-T UT201+

مهم ترین مزیت این مدل، ترکیب کلمپ آمپرمتر و مولتی متر در یک دستگاه است. اندازه گیری جریان تا 400 آمپر، ولتاژ AC/DC تا 600 ولت، مقاومت، تست دیود و پیوستگی، قابلیت True RMS و NCV باعث می شود UT201+ برای بسیاری از اندازه گیری های عمومی برق و تعمیرات گزینه ای کاربردی باشد. طراحی قابل حمل، Auto Range و امکاناتی مانند Data Hold و MAX/MIN نیز استفاده از دستگاه را در کارهای روزمره ساده تر می کنند.

در مجموع، UNI-T UT201+ برای کاربرانی که به یک کلمپ متر چندمنظوره با امکانات متداول و قابلیت اندازه گیری True RMS نیاز دارند، انتخاب مناسبی است و می تواند برای برق کاری، سرویس تجهیزات و عیب یابی مدارهای الکتریکی مورد استفاده قرار گیرد.

کاربردها و مناسب برای چه کسانی است؟

کلمپ آمپرمتر UNI-T UT201+ برای اندازه گیری و بررسی پارامترهای الکتریکی در مدارهای AC و DC طراحی شده است. قابلیت اندازه گیری جریان AC تا 400 آمپر به صورت کلمپی، امکان بررسی جریان عبوری از سیم را بدون نیاز به قطع مدار فراهم می کند و در کنار آن می توان ولتاژ، مقاومت و پیوستگی مدار را نیز بررسی کرد.

کاربردهای کلمپ آمپرمتر UNI-T UT201+

• برق کاری ساختمان

برای اندازه گیری جریان مصرفی، بررسی ولتاژ و عیب یابی مدارهای برق ساختمان کاربرد دارد. قابلیت کلمپی امکان اندازه گیری جریان را بدون نیاز به قطع سیم فراهم می کند.

• بررسی تابلوهای برق

UT201+ برای کنترل جریان و ولتاژ در تابلوهای برق و مدارهای توزیع مناسب است و می تواند در بررسی وضعیت عملکرد مدارها مورد استفاده قرار گیرد.

• عیب یابی سیم کشی

با استفاده از قابلیت اندازه گیری مقاومت و تست پیوستگی، می توان قطعی یا وجود اتصال در سیم ها و مسیرهای مدار را بررسی و عیب یابی کرد.

• تعمیر و نگهداری تجهیزات

این دستگاه برای بررسی جریان و ولتاژ تجهیزات الکتریکی و انجام اندازه گیری های دوره ای در زمان سرویس و تعمیرات کاربرد دارد.

• تست قطعات الکترونیکی

قابلیت تست دیود و اندازه گیری مقاومت، امکان بررسی اولیه برخی قطعات و مسیرهای مدار را برای تعمیرکاران و تکنسین های الکترونیک فراهم می کند.

• تشخیص غیرتماسی ولتاژ

قابلیت NCV برای شناسایی اولیه وجود ولتاژ AC بدون تماس مستقیم پراب با هادی کاربرد دارد و می تواند در بررسی سریع سیم ها و مدارها مفید باشد.

• سرویس موتور و تجهیزات الکتریکی

محدوده اندازه گیری جریان AC تا 400 آمپر، دستگاه را برای بررسی جریان مصرفی موتورهای الکتریکی و برخی تجهیزات صنعتی سبک مناسب می کند.

مناسب برای چه کسانی است؟

برق کاران و تکنسین های برق می توانند از UT201+ برای اندازه گیری جریان، ولتاژ و عیب یابی مدارها استفاده کنند. قابلیت کلمپی دستگاه باعث می شود اندازه گیری جریان در بسیاری از مدارها بدون باز کردن سیم انجام شود.

این مدل برای تکنسین های تعمیر و نگهداری، تعمیرکاران تجهیزات الکتریکی، نصابان سیستم های برق، کارگاه های فنی و دانشجویان و هنرجویان برق و الکترونیک نیز گزینه ای کاربردی است. همچنین کاربران خانگی که به یک کلمپ متر چندمنظوره برای بررسی های عمومی برق نیاز دارند، می توانند از امکانات آن استفاده کنند.

با توجه به جریان AC تا 400 آمپر، ولتاژ AC/DC تا 600 ولت، فناوری True RMS، قابلیت NCV و امکاناتی مانند Data Hold و Auto Range، این مدل بیشتر برای اندازه گیری های عمومی و نیمه حرفه ای برق و الکترونیک مناسب است.

مقایسه کلمپ آمپرمتر UNI-T UT201+ با مدل های مشابه:

کلمپ آمپرمتر UNI-T UT201+ در مقایسه با مدل های اقتصادی مانند AKB DT3266F، از نظر امکانات اندازه گیری گزینه کامل تری محسوب می شود؛ UT201+ قابلیت اندازه گیری جریان AC تا 400 آمپر، ولتاژ AC و DC تا 600 ولت، مقاومت تا 40 مگااهم، True RMS و NCV را ارائه می دهد، در حالی که DT3266F بیشتر برای اندازه گیری های عمومی و جریان AC تا 600 آمپر طراحی شده است. بنابراین اگر محدوده جریان بالاتر اولویت اصلی باشد، DT3266F مزیت دارد، اما برای کاربری ای که دقت اندازه گیری و امکاناتی مانند True RMS و تشخیص غیرتماسی ولتاژ اهمیت بیشتری دارد، UT201+ انتخاب مناسب تری است.

در مقایسه با کلمپ مترهای حرفه ای تر UNI-T، مدل UT201+ امکانات پایه و کاربردی را با هزینه پایین تر ارائه می کند، اما ممکن است در برخی مدل های حرفه ای امکانات پیشرفته تری مانند محدوده جریان بالاتر، دقت بیشتر، قابلیت های اندازه گیری گسترده تر یا امکانات مخصوص عیب یابی صنعتی وجود داشته باشد. به همین دلیل UT201+ بیشتر برای برق کاری ساختمان، تعمیرات، سرویس تجهیزات و اندازه گیری های عمومی مناسب است و برای پروژه های تخصصی و صنعتی سنگین بهتر است مشخصات مدل های حرفه ای تر نیز بررسی شود.

در مجموع، UNI-T UT201+ را می توان گزینه ای متعادل بین کلمپ مترهای اقتصادی و مدل های حرفه ای دانست. وجود True RMS، NCV، Auto Range، Data Hold، MAX/MIN، تست دیود و پیوستگی در کنار اندازه گیری جریان AC تا 400 آمپر و ولتاژ AC/DC تا 600 ولت، آن را برای کاربرانی مناسب می کند که به مجموعه ای از قابلیت های ضروری در یک دستگاه قابل حمل نیاز دارند، بدون اینکه الزاماً به امکانات تخصصی و قیمت بالاتر مدل های حرفه ای نیاز داشته باشند.

راهنمای خرید کلمپ آمپرمتر؛ چگونه مدل مناسب را انتخاب کنیم؟

• محدوده اندازه گیری جریان

اولین نکته در انتخاب کلمپ آمپرمتر، توجه به بیشترین جریان موردنیاز است. UNI-T UT201+ توانایی اندازه گیری جریان AC تا 400 آمپر را دارد و برای بسیاری از کاربردهای برق ساختمان، تعمیرات و سرویس تجهیزات مناسب است. اگر با جریان های بالاتر از این مقدار کار می کنید، بهتر است مدلی با محدوده اندازه گیری جریان بیشتر انتخاب کنید.

• نوع جریان مورد اندازه گیری

اگر نیاز به اندازه گیری جریان مستقیم DC دارید، باید هنگام خرید به وجود این قابلیت توجه کنید. UT201+ جریان AC را به صورت کلمپی اندازه گیری می کند، بنابراین برای کاربردهایی که اندازه گیری جریان DC اهمیت دارد، باید سراغ مدل هایی بروید که کلمپ آن ها از جریان DC نیز پشتیبانی می کند.

• دقت و True RMS

برای اندازه گیری های عمومی، دقت مناسب اهمیت زیادی دارد. فناوری True RMS در UT201+ باعث می شود اندازه گیری سیگنال های AC، به خصوص در بارهایی که شکل موج آن ها کاملاً سینوسی نیست، قابل اعتمادتر باشد. اگر دستگاه برای تعمیرات تخصصی یا تجهیزات حساس استفاده می شود، بررسی دقت و مشخصات فنی مدل موردنظر ضروری است.

• محدوده ولتاژ و مقاومت

بهتر است مدل انتخابی علاوه بر جریان، محدوده ولتاژ موردنیاز شما را نیز پوشش دهد. UT201+ امکان اندازه گیری ولتاژ AC و DC تا 600 ولت و مقاومت تا 40 مگااهم را فراهم می کند و برای بسیاری از اندازه گیری های رایج برق و الکترونیک کافی است.

• امکانات موردنیاز

قابلیت هایی مانند NCV، تست دیود، تست پیوستگی، Auto Range، Data Hold و MAX/MIN می توانند کار با کلمپ متر را ساده تر و سریع تر کنند. اگر هدف شما عیب یابی و اندازه گیری روزمره است، وجود این امکانات در یک دستگاه باعث می شود نیازی به استفاده هم زمان از چند ابزار مختلف نداشته باشید.

• انتخاب بر اساس نوع کاربری

برای برق کاری ساختمان، تعمیرات عمومی، سرویس تجهیزات و کارگاه های فنی، UT201+ می تواند انتخاب مناسبی باشد. اما اگر دستگاه برای کاربردهای صنعتی سنگین، اندازه گیری جریان های بسیار بالا یا کارهای تخصصی استفاده می شود، بهتر است مدلی با محدوده اندازه گیری بیشتر، دقت بالاتر و امکانات تخصصی تر انتخاب شود.

• بررسی ایمنی و کیفیت ساخت

در هنگام خرید کلمپ آمپرمتر، فقط به محدوده اندازه گیری و قیمت توجه نکنید. کیفیت ساخت، طراحی فک کلمپ، کیفیت پراب ها، رده ایمنی و اعتبار برند نیز اهمیت دارند. برای کار با مدارهای برق، انتخاب یک دستگاه مطمئن و استفاده صحیح از آن نقش مهمی در کاهش خطر برق گرفتگی و آسیب به تجهیزات دارد.

در نهایت، اگر به دنبال یک کلمپ متر چندمنظوره برای اندازه گیری های عمومی AC/DC، با True RMS، NCV و امکانات کاربردی هستید، UNI-T UT201+ گزینه ای متعادل محسوب می شود؛ اما انتخاب نهایی باید بر اساس نوع جریان، محدوده اندازه گیری، دقت موردنیاز و شرایط کاری شما انجام شود.

آموزش استفاده از کلمپ آمپرمتر UNI-T UT201+

مرحله اول: نصب باتری و آماده سازی دستگاه

پیش از استفاده، دو عدد باتری 1.5V نوع R03 را در محل مخصوص قرار دهید و از نصب صحیح قطب های باتری مطمئن شوید. سپس دستگاه را روشن کرده و وضعیت نمایشگر و نشانگر باتری را بررسی کنید. قبل از شروع اندازه گیری نیز بهتر است پراب ها، فک کلمپ و بدنه دستگاه از نظر ظاهری بررسی شوند.

مرحله دوم: اندازه گیری جریان AC با کلمپ

برای اندازه گیری جریان متناوب، سلکتور دستگاه را روی محدوده مناسب جریان AC قرار دهید. با استفاده از اهرم مخصوص، فک کلمپ را باز کرده و فقط یک رشته سیم را داخل فک قرار دهید و سپس فک را کاملاً ببندید. مقدار جریان روی نمایشگر نشان داده می شود. برای دستیابی به نتیجه مناسب، سیم باید در محدوده داخلی فک قرار داشته باشد و از قرار دادن هم زمان چند رشته سیم در فک خودداری شود.

مرحله سوم: انتخاب رنج مناسب جریان

UT201+ جریان AC را تا 400 آمپر اندازه گیری می کند. در صورت انتخاب دستی محدوده، بهتر است از رنج بالاتر شروع کرده و در صورت نیاز به رنج پایین تر بروید. انتخاب رنج متناسب با مقدار تقریبی جریان، خوانایی و دقت اندازه گیری را بهتر می کند.

مرحله چهارم: اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، ابتدا سلکتور را روی حالت ولتاژ موردنظر قرار دهید. پراب مشکی را به ترمینال COM و پراب قرمز را به ورودی مناسب متصل کنید. سپس پراب ها را به دو نقطه موردنظر مدار وصل کرده و مقدار ولتاژ را از روی نمایشگر بخوانید. هنگام کار با ولتاژهای بالا، رعایت کامل نکات ایمنی ضروری است.

مرحله پنجم: اندازه گیری مقاومت

برای اندازه گیری مقاومت، ابتدا مطمئن شوید مدار یا قطعه موردنظر بدون برق است. سپس حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. مقدار مقاومت روی نمایشگر ظاهر می شود. برای جلوگیری از خطا، مقاومت را در مدارِ دارای ولتاژ اندازه گیری نکنید.

مرحله ششم: تست پیوستگی مدار

برای بررسی اتصال سیم یا مسیر مدار، حالت تست پیوستگی را فعال کنید و پراب ها را در دو نقطه موردنظر قرار دهید. در صورت برقرار بودن اتصال، بیزر دستگاه هشدار صوتی می دهد. این قابلیت برای پیدا کردن قطعی سیم، بررسی فیوزها و کنترل اتصالات بسیار کاربردی است.

مرحله هفتم: تست دیود

برای تست دیود، دستگاه را روی حالت مخصوص تست دیود قرار دهید و پراب ها را به دو سر دیود متصل کنید. با توجه به جهت اتصال پراب ها، مقدار افت ولتاژ نمایش داده می شود. برای ارزیابی دقیق سلامت قطعه، بهتر است دیود از مدار جدا یا حداقل یک پایه آن از مدار خارج شده باشد.

مرحله هشتم: استفاده از قابلیت NCV

برای تشخیص غیرتماسی ولتاژ، حالت NCV را فعال کنید و قسمت مناسب دستگاه را در نزدیکی سیم یا منبع برق AC قرار دهید. در صورت تشخیص میدان الکتریکی، دستگاه هشدار مربوطه را ارائه می دهد. NCV برای تشخیص اولیه وجود ولتاژ کاربرد دارد و نباید به تنهایی به عنوان جایگزین اندازه گیری مستقیم و تایید نبود ولتاژ استفاده شود.

مرحله نهم: استفاده از Data Hold و MAX/MIN

در صورتی که هنگام اندازه گیری امکان مشاهده مداوم نمایشگر وجود ندارد، می توانید از قابلیت Data Hold برای ثابت نگه داشتن مقدار استفاده کنید. همچنین حالت MAX/MIN برای مشاهده بیشترین و کمترین مقدار ثبت شده در طول اندازه گیری کاربرد دارد و می تواند در بررسی تغییرات جریان یا ولتاژ مفید باشد.

نکته ایمنی مهم:

قبل از هر اندازه گیری، حالت و رنج دستگاه را بررسی کنید و از سالم بودن پراب ها و سیم های تست مطمئن شوید. هنگام اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید. از تماس مستقیم با قسمت های فلزی پراب ها در زمان کار با مدارهای برق خودداری کنید و هرگز مقاومت یا تست پیوستگی را روی مدار برق دار انجام ندهید. همچنین قابلیت NCV را تنها به عنوان یک روش تشخیص اولیه در نظر بگیرید و برای کارهای حساس، وضعیت ولتاژ را با روش اندازه گیری مناسب تایید کنید.

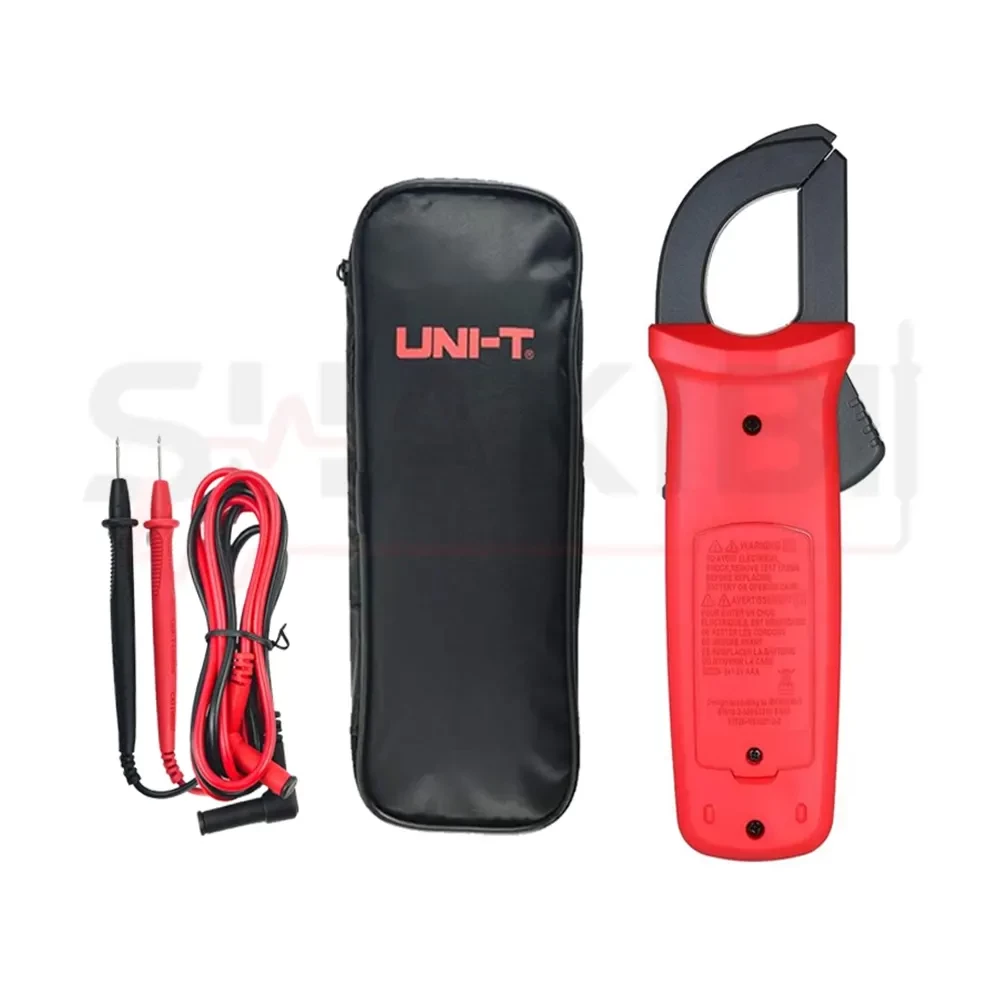

اقلام همراه کلمپ آمپرمتر UNI-T UT201+

1. کلمپ آمپرمتر UNI-T UT201+

2. دو عدد باتری 1.5V نوع R03

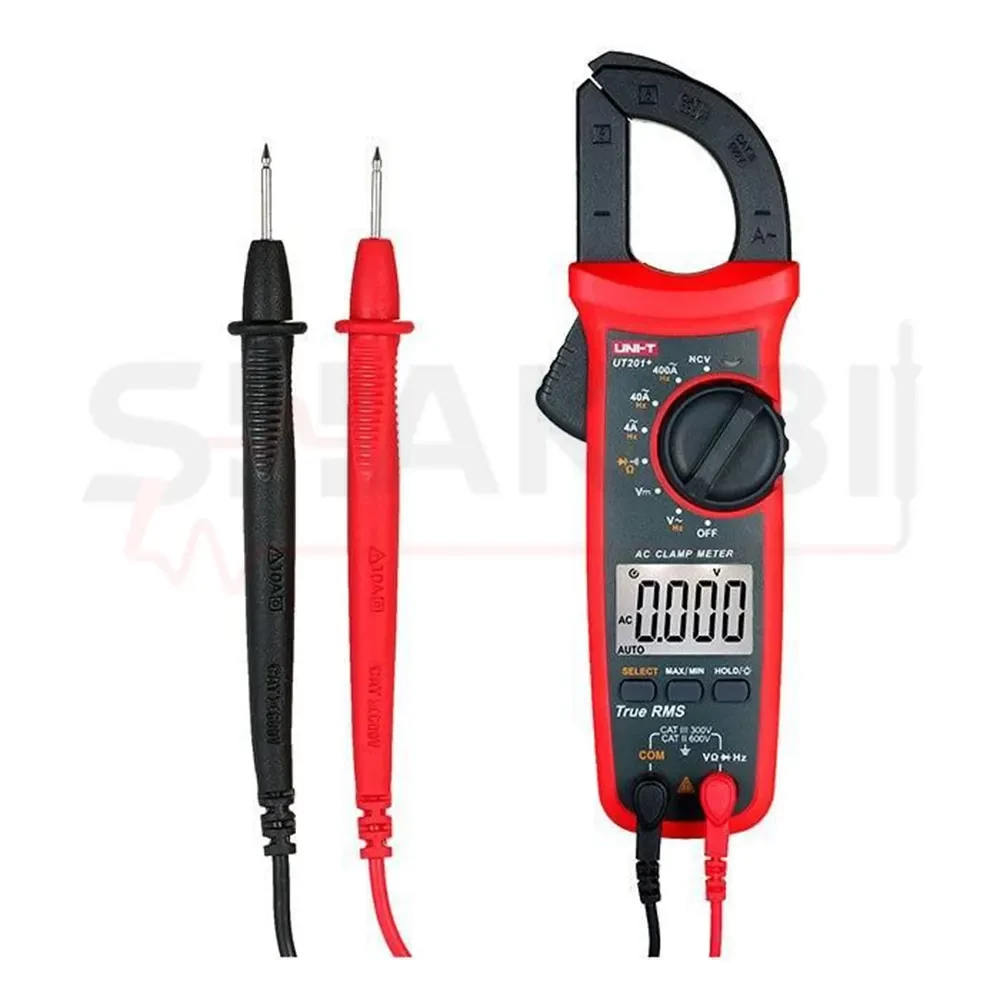

3. پراب های اندازه گیری

4. کیف حمل و نگهداری

5. دفترچه راهنمای انگلیسی

سوالات متداول درباره کلمپ آمپرمتر UNI-T UT201+
1. کلمپ آمپرمتر UNI-T UT201+ تا چه مقدار جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC تا 400 آمپر را دارد و برای بررسی جریان مصرفی بسیاری از تجهیزات و مدارهای برق مناسب است.

2. آیا برای اندازه گیری جریان با UT201+ نیاز به قطع سیم است؟

خیر. برای اندازه گیری جریان AC کافی است فک کلمپ را باز کرده و دور یک رشته سیم قرار دهید. به این ترتیب می توان جریان عبوری را بدون قطع کردن مدار اندازه گیری کرد.

3. آیا UNI-T UT201+ قابلیت True RMS دارد؟

بله، این مدل به فناوری True RMS مجهز است و می تواند اندازه گیری سیگنال های AC را در شرایطی که شکل موج کاملاً سینوسی نیست، با دقت مناسبی انجام دهد.

4. قابلیت NCV در UT201+ چه کاربردی دارد؟

قابلیت NCV برای تشخیص غیرتماسی وجود ولتاژ AC استفاده می شود. این ویژگی برای بررسی اولیه سیم ها و شناسایی سریع هادی های برق دار کاربرد دارد، اما برای تایید قطعی وجود یا نبود ولتاژ نباید به تنهایی مورد استفاده قرار گیرد.

5. آیا این کلمپ متر برای اندازه گیری ولتاژ و مقاومت هم مناسب است؟

بله. UT201+ علاوه بر جریان AC، امکان اندازه گیری ولتاژ AC و DC تا 600 ولت و مقاومت تا 40 مگااهم را دارد و همچنین از تست دیود و تست پیوستگی با بیزر پشتیبانی می کند.
