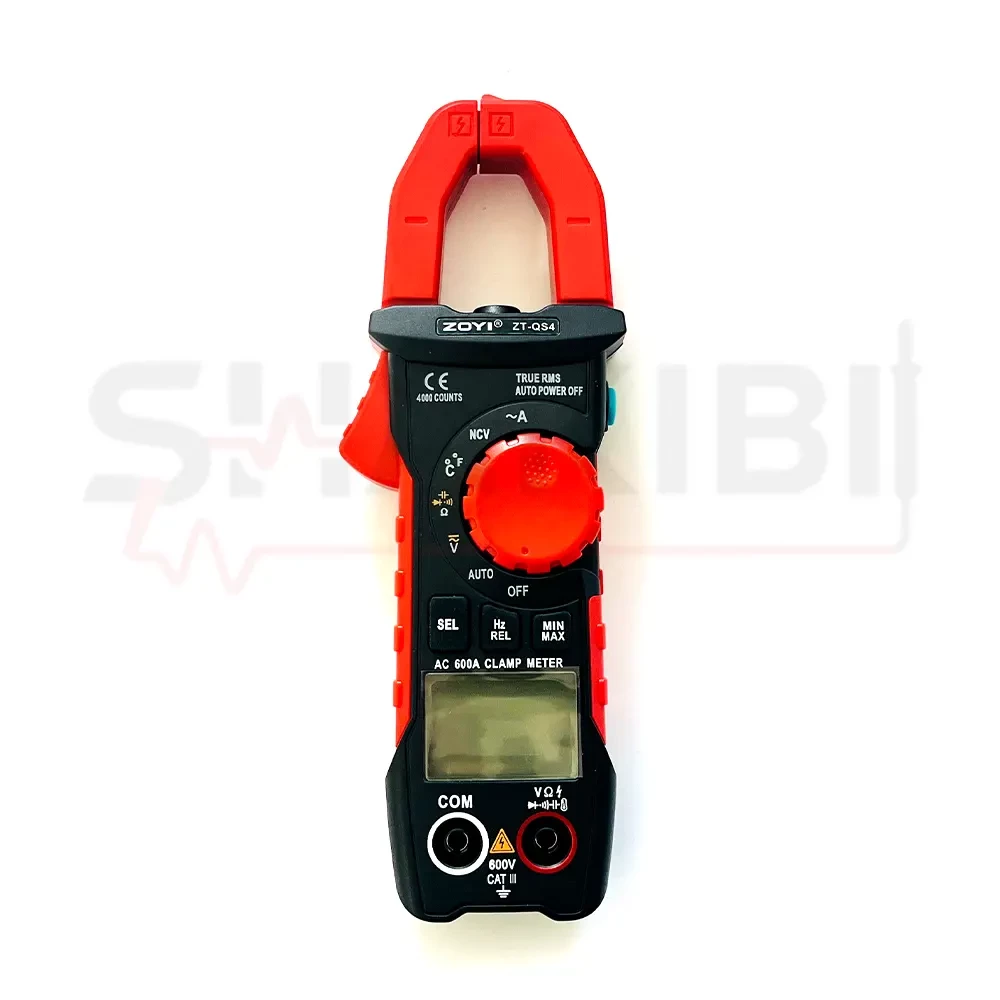

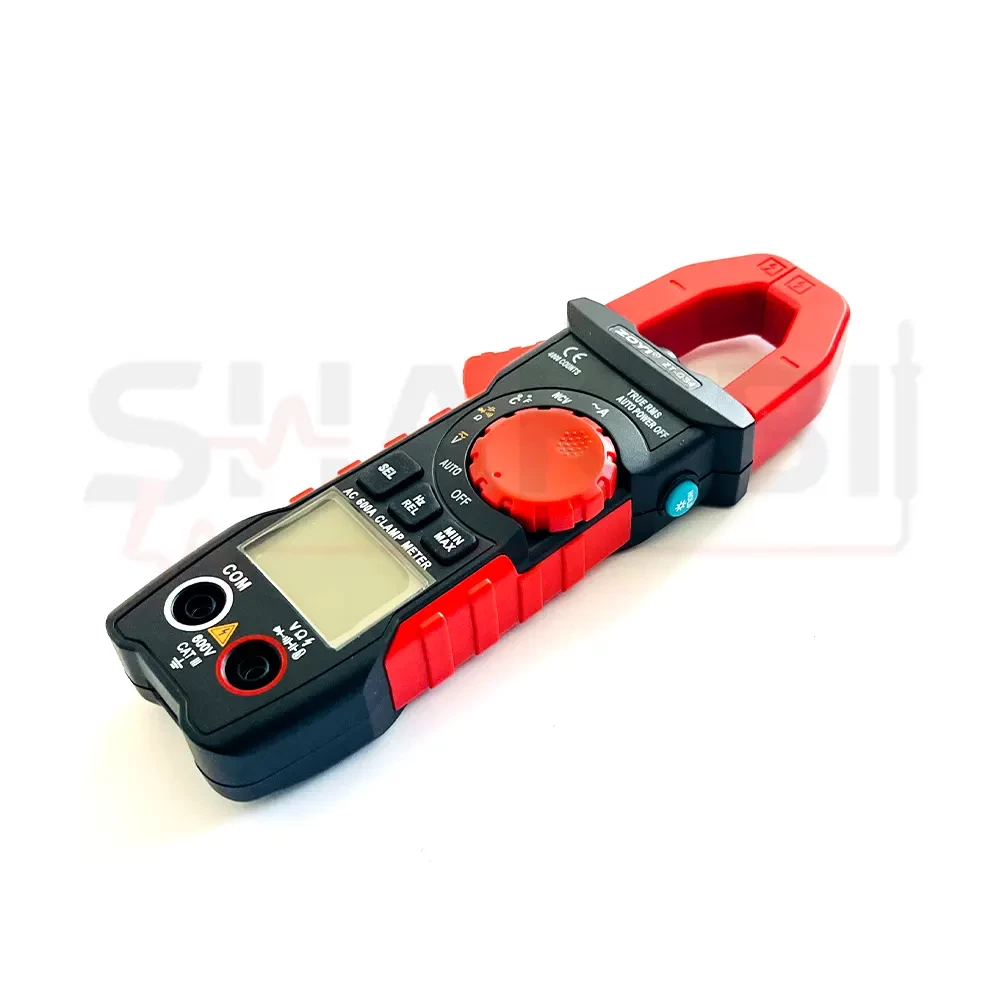

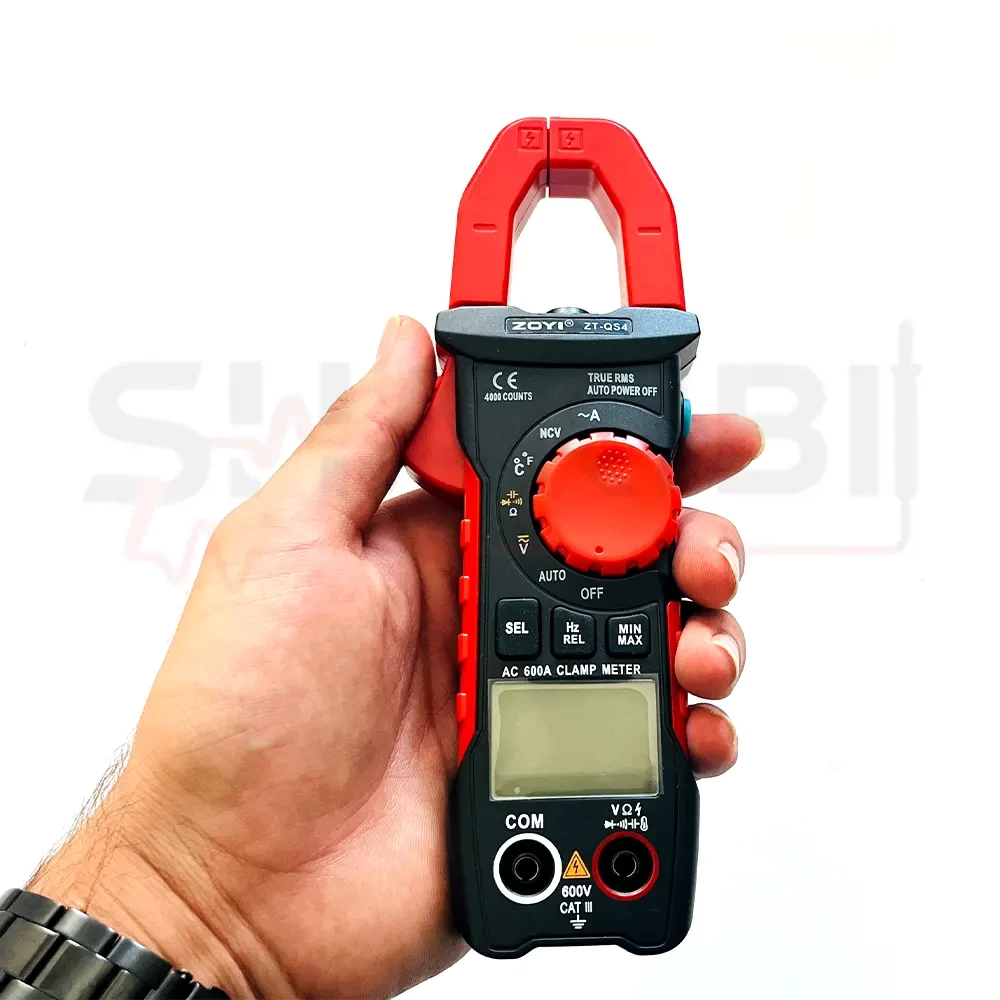

مولتی متر کلمپی زویی مدل ZT-QS4

معرفی و کاربرد مولتی متر کلمپی ZOYI ZT-QS4

مولتی متر کلمپی ZOYI ZT-QS4 یک ابزار چندمنظوره برای اندازه گیری جریان، ولتاژ، مقاومت، ظرفیت خازنی و فرکانس در مدارهای الکتریکی است. این مدل با True RMS، نمایشگر 4000 شمارشی و رنج خودکار طراحی شده و امکان اندازه گیری جریان AC تا 600 آمپر را فراهم می کند. قابلیت Auto Smart نیز در حالت AUTO می تواند پارامترهایی مانند ولتاژ AC/DC، مقاومت و پیوستگی را به صورت خودکار تشخیص دهد.

• اندازه گیری جریان AC

فک کلمپی ZT-QS4 امکان اندازه گیری جریان AC را بدون نیاز به قطع سیم فراهم می کند. این دستگاه جریان AC را تا 600 آمپر اندازه گیری می کند و قابلیت Inrush Current نیز برای بررسی جریان راه اندازی تجهیزات و موتورهای الکتریکی در اختیار کاربر قرار دارد.

• اندازه گیری ولتاژ AC و DC

این مولتی متر قابلیت اندازه گیری ولتاژ AC و DC تا 600 ولت را دارد و برای بررسی مدارهای الکتریکی، تجهیزات، منابع تغذیه و سیم کشی مورد استفاده قرار می گیرد. در حالت AUTO، تشخیص نوع ولتاژ نیز می تواند به صورت هوشمند انجام شود.

• اندازه گیری مقاومت، خازن و فرکانس

ZT-QS4 علاوه بر جریان و ولتاژ، امکان اندازه گیری مقاومت تا 40 مگااهم، ظرفیت خازنی تا 4 میلی فاراد و فرکانس تا 1 مگاهرتز را فراهم می کند. به همین دلیل می توان از آن برای تست و عیب یابی طیف متنوعی از مدارها و قطعات الکتریکی استفاده کرد.

• تست دیود و پیوستگی

قابلیت تست دیود و پیوستگی صوتی، بررسی مسیرهای مدار، اتصالات و برخی قطعات را ساده تر می کند. وجود بیزر پیوستگی باعث می شود کاربر بتواند اتصال الکتریکی را بدون تمرکز مداوم روی نمایشگر بررسی کند.

• تشخیص ولتاژ غیرتماسی

قابلیت NCV امکان تشخیص وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم می کند و می تواند به عنوان یک قابلیت کمکی برای بررسی اولیه مدار و افزایش ایمنی در محیط کار مورد استفاده قرار گیرد.

• مناسب برای برق کاری و تعمیرات

ترکیب اندازه گیری کلمپی جریان، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس و قابلیت های تست، ZT-QS4 را برای برق کاران، تکنسین های برق و الکترونیک، تعمیرکاران و سرویس کاران تجهیزات مناسب می کند. طراحی جمع وجور دستگاه نیز استفاده و جابه جایی آن را در محیط های کاری مختلف آسان تر می سازد.

ویژگی ها و مزایای مولتی متر کلمپی ZOYI ZT-QS4

• اندازه گیری جریان AC تا 600 آمپر

فک کلمپی دستگاه امکان اندازه گیری جریان AC تا 600 آمپر را بدون نیاز به قطع سیم فراهم می کند. این قابلیت برای بررسی سریع جریان در مدارها و تجهیزات الکتریکی کاربرد دارد.

• قابلیت True RMS

فناوری True RMS باعث می شود اندازه گیری مقادیر AC در سیگنال های دارای شکل موج غیرسینوسی با دقت بیشتری انجام شود و برای بررسی بارهای مختلف کاربردی باشد.

• اندازه گیری هوشمند Auto Smart

در حالت AUTO، دستگاه می تواند پارامتر مورد اندازه گیری مانند ولتاژ AC/DC، مقاومت و پیوستگی را به صورت خودکار تشخیص دهد. این ویژگی سرعت کار را افزایش داده و نیاز به انتخاب دستی برخی حالت ها را کاهش می دهد.

• اندازه گیری Inrush Current

قابلیت Inrush Current برای بررسی جریان لحظه ای هنگام راه اندازی تجهیزات کاربرد دارد و می تواند در عیب یابی موتور، منابع تغذیه و برخی تجهیزات دارای جریان راه اندازی بالا مفید باشد.

• رنج گسترده اندازه گیری

ZT-QS4 علاوه بر جریان AC، امکان اندازه گیری ولتاژ AC/DC تا 600 ولت، مقاومت تا 40 مگااهم، ظرفیت خازنی تا 4 میلی فاراد و فرکانس تا 1 مگاهرتز را فراهم می کند.

• تست دیود و پیوستگی

وجود حالت های تست دیود و پیوستگی صوتی امکان بررسی سریع قطعات و مسیرهای اتصال مدار را فراهم می کند و برای عیب یابی تجهیزات الکتریکی و الکترونیکی کاربرد دارد.

• قابلیت NCV

قابلیت NCV یا تشخیص ولتاژ غیرتماسی به کاربر اجازه می دهد وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی بررسی کند و به عنوان یک قابلیت کمکی برای افزایش ایمنی مورد استفاده قرار گیرد.

• رنج یابی خودکار و نمایشگر خوانا

قابلیت Auto Range انتخاب محدوده مناسب اندازه گیری را ساده تر می کند. نمایشگر دستگاه نیز برای نمایش واضح مقادیر طراحی شده و در نسخه های معرفی شده با شمارش 4000 یا 6000 ارائه شده است؛ بنابراین بهتر است شمارش دقیق دستگاه هنگام خرید از مشخصات همان نسخه بررسی شود.

• طراحی جمع وجور و کاربردی

بدنه ZT-QS4 با ابعاد حدود 172 × 64 × 32 میلی متر و وزن حدود 172 گرم، برای حمل و استفاده در محیط های کاری مختلف مناسب است. وجود چراغ کار نیز می تواند هنگام اندازه گیری در تابلوها و فضاهای کم نور مفید باشد.

کاربردها و مناسب برای چه کسانی است؟

• برق کاری و عیب یابی مدار

مولتی متر کلمپی ZOYI ZT-QS4 برای اندازه گیری جریان AC، ولتاژ AC/DC و مقاومت در مدارهای الکتریکی کاربرد دارد و می تواند در بررسی وضعیت سیم کشی و تجهیزات مورد استفاده قرار گیرد.

• بررسی جریان تجهیزات و تابلوهای برق

فک کلمپی دستگاه امکان اندازه گیری جریان AC تا 600 آمپر را بدون نیاز به قطع سیم فراهم می کند. این قابلیت برای بررسی مصرف جریان تجهیزات، تابلوهای برق و مدارهای مختلف کاربردی است.

• بررسی جریان راه اندازی تجهیزات

قابلیت Inrush Current امکان بررسی جریان لحظه ای هنگام روشن شدن برخی تجهیزات را فراهم می کند و برای عیب یابی موتورهای الکتریکی، تجهیزات دارای کمپرسور و منابع تغذیه کاربرد دارد.

• تعمیرات و سرویس تجهیزات الکتریکی

با استفاده از قابلیت اندازه گیری ولتاژ، مقاومت، ظرفیت خازنی و فرکانس می توان پارامترهای مختلف تجهیزات را در زمان تعمیر و سرویس بررسی کرد.

• تست قطعات و اتصالات

حالت های تست دیود و پیوستگی صوتی برای بررسی دیودها، سیم ها و مسیرهای اتصال مدار کاربرد دارند و می توانند روند عیب یابی را ساده تر کنند.

• کاربرد در پروژه های فنی و کارگاهی

طراحی جمع وجور، قابلیت Auto Smart و تنوع حالت های اندازه گیری باعث می شود ZT-QS4 برای استفاده در پروژه های برق و الکترونیک، تعمیرگاه ها و محیط های کارگاهی نیز مناسب باشد.

مناسب برای چه کسانی است؟

این مولتی متر کلمپی برای برق کاران، تکنسین های برق و الکترونیک، تعمیرکاران تجهیزات، سرویس کاران، نصابان سیستم های الکتریکی و کاربران فنی مناسب است. همچنین برای دانشجویان و علاقه مندان به پروژه های الکترونیکی و DIY که به یک کلمپ متر چندمنظوره با قابلیت اندازه گیری جریان AC تا 600 آمپر نیاز دارند، گزینه ای کاربردی محسوب می شود.

مقایسه مولتی متر کلمپی ZOYI ZT-QS4 با مدل های مشابه:

1. مولتی متر کلمپی ZOYI ZT-QS4 در مقایسه با مدل ZOYI ZT-QB4 یک نسخه بهبودیافته با طراحی متفاوت در انتخاب رنج و قابلیت های کاربری مدرن تر است. هر دو مدل از True RMS، اندازه گیری جریان AC تا 600 آمپر، ولتاژ AC/DC تا 600 ولت، مقاومت و ظرفیت خازنی پشتیبانی می کنند، اما ZT-QS4 با تغییر ساختار انتخاب رنج و حفظ قابلیت Auto Smart، استفاده سریع تر و ساده تری را فراهم می کند.

2. یکی از مزیت های ZT-QS4، ترکیب اندازه گیری هوشمند و انتخاب دستی است؛ بنابراین هم کاربران مبتدی می توانند از حالت AUTO برای تشخیص پارامتر استفاده کنند و هم کاربران حرفه ای کنترل بیشتری روی حالت اندازه گیری داشته باشند. همچنین این مدل قابلیت Inrush Current برای بررسی جریان راه اندازی را ارائه می دهد که در بررسی موتور و تجهیزات دارای جریان استارت اهمیت دارد.

3. در مقایسه با کلمپ مترهای ساده تر، ZT-QS4 امکانات اندازه گیری گسترده تری مانند جریان AC تا 600 آمپر، مقاومت تا 40 مگااهم، ظرفیت خازنی تا 4 میلی فاراد، فرکانس تا 1 مگاهرتز، NCV، تست دیود و پیوستگی دارد. در نتیجه برای کاربرانی که علاوه بر اندازه گیری جریان، به یک مولتی متر چندمنظوره برای عیب یابی نیاز دارند، گزینه کامل تری محسوب می شود.

4. با این حال، یک نکته مهم در انتخاب ZT-QS4 این است که فقط جریان AC را به صورت کلمپی اندازه گیری می کند و برای اندازه گیری جریان DC با فک کلمپ مناسب نیست. بنابراین اگر اندازه گیری جریان DC، مثلاً در سیستم های باتری، خودرو یا مدارهای DC، برای شما ضروری است، باید مدلی را انتخاب کنید که کلمپ جریان DC داشته باشد.

5. در مجموع، ZOYI ZT-QS4 برای برق کاران، تکنسین ها و تعمیرکارانی مناسب است که یک کلمپ متر چندمنظوره با جریان AC تا 600 آمپر، True RMS، Auto Smart و قابلیت Inrush Current می خواهند؛ اما برای اندازه گیری جریان DC یا کاربردهای تخصصی تر، بهتر است مدل های مجهزتر را بررسی کنید.

راهنمای خرید مولتی متر کلمپی / چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب یک مولتی متر کلمپی مناسب، ابتدا باید مشخص کنید چه نوع جریانی را اندازه گیری می کنید. ZOYI ZT-QS4 برای اندازه گیری جریان AC تا 600 آمپر طراحی شده و برای برق کاری و عیب یابی مدارهای AC مناسب است؛ اما جریان DC را با فک کلمپ اندازه گیری نمی کند. بنابراین اگر اندازه گیری جریان DC برای شما ضروری است، بهتر است مدلی با کلمپ AC/DC انتخاب کنید.

• توجه به دقت و True RMS

اگر با تجهیزات دارای بارهای غیرخطی، منابع تغذیه سوئیچینگ یا سیگنال های AC با شکل موج غیرسینوسی کار می کنید، وجود True RMS اهمیت بیشتری پیدا می کند. ZT-QS4 از True RMS پشتیبانی می کند و در کنار آن، رنج یابی خودکار و نمایشگر با شمارش بالا، کار با دستگاه را ساده تر می کنند.

• بررسی قابلیت های موردنیاز

فقط به رنج جریان توجه نکنید؛ قابلیت هایی مانند NCV، تست دیود، پیوستگی، اندازه گیری مقاومت و فرکانس نیز می توانند در عیب یابی روزمره کاربرد داشته باشند. ZT-QS4 این مجموعه از قابلیت ها را در یک دستگاه ارائه می دهد و برای کاربرانی که به یک کلمپ متر چندمنظوره نیاز دارند، انتخاب کامل تری نسبت به مدل های ساده است.

• اگر جریان راه اندازی برایتان مهم است

برای سرویس موتور، تجهیزات دارای کمپرسور و دستگاه هایی که هنگام روشن شدن جریان اولیه بالایی دارند، قابلیت Inrush Current اهمیت دارد. در این شرایط، انتخاب مدلی مانند ZT-QS4 که این قابلیت را ارائه می دهد، می تواند برای عیب یابی جریان راه اندازی مفید باشد.

• توجه به رده ایمنی

در هنگام خرید کلمپ متر، رده ایمنی CAT و حداکثر ولتاژ مجاز را بررسی کنید. بر اساس مشخصات ارائه شده برای ZT-QS4، این مدل در رده CAT III 600V قرار می گیرد؛ بنابراین باید متناسب با محیط و سطح ولتاژی که قصد اندازه گیری آن را دارید انتخاب شود.

• جمع بندی انتخاب

اگر یک کلمپ متر برای برق کاری، تعمیرات و عیب یابی عمومی می خواهید و اندازه گیری جریان AC تا 600 آمپر، True RMS، Auto Smart، NCV و Inrush Current برایتان کافی است، ZOYI ZT-QS4 گزینه مناسبی است. اما اگر به اندازه گیری جریان DC با کلمپ یا قابلیت های تخصصی تر نیاز دارید، بهتر است قبل از خرید مدل های حرفه ای تر AC/DC را بررسی کنید. در سری کلمپ مترهای ZOYI نیز مدل هایی مانند ZT-QB9 با امکانات گسترده تر وجود دارند که برای نیازهای حرفه ای تر طراحی شده اند.

آموزش استفاده از مولتی متر کلمپی ZOYI ZT-QS4

• 1. آماده سازی دستگاه

پیش از شروع اندازه گیری، سالم بودن بدنه، فک کلمپ و پراب ها را بررسی کنید. دو باتری AAA را در دستگاه قرار دهید و سلکتور را روی حالت موردنظر قرار دهید. اگر قصد استفاده از قابلیت اندازه گیری هوشمند را دارید، سلکتور را روی حالت AUTO بگذارید.

• 2. اندازه گیری جریان AC با کلمپ

برای اندازه گیری جریان AC، حالت جریان را انتخاب کرده و فک کلمپ را با استفاده از اهرم باز کنید. فقط یک رشته سیم حامل جریان را داخل فک قرار دهید و فک را کاملاً ببندید. مقدار جریان روی نمایشگر نشان داده می شود. ZT-QS4 می تواند جریان AC را تا 600 آمپر به صورت کلمپی اندازه گیری کند و نیازی به قطع سیم نیست.

• 3. اندازه گیری جریان راه اندازی

برای بررسی Inrush Current، دستگاه را در حالت مربوط به جریان استارت قرار دهید و فک کلمپ را روی یک سیم حامل جریان قرار دهید. سپس تجهیز موردنظر را روشن کنید تا دستگاه جریان لحظه ای راه اندازی را ثبت و نمایش دهد. این قابلیت برای بررسی موتور و تجهیزاتی که هنگام روشن شدن جریان اولیه بالایی دارند کاربردی است.

• 4. اندازه گیری ولتاژ AC و DC

برای اندازه گیری ولتاژ، پراب ها را به ورودی های مناسب دستگاه متصل کنید و حالت AC یا DC را انتخاب کنید. سپس پراب ها را به دو نقطه موردنظر مدار متصل کنید. ZT-QS4 امکان اندازه گیری ولتاژ AC و DC تا 600 ولت را دارد.

• 5. استفاده از حالت Auto Smart

در حالت AUTO، دستگاه می تواند برخی پارامترهای اندازه گیری مانند ولتاژ AC/DC، مقاومت و پیوستگی را به صورت خودکار تشخیص دهد. این حالت برای اندازه گیری های روزمره مفید است، اما در اندازه گیری های تخصصی بهتر است پارامتر موردنظر را به صورت دستی انتخاب کنید.

• 6. اندازه گیری مقاومت

پیش از اندازه گیری مقاومت، مطمئن شوید مدار کاملاً بدون برق است. حالت مقاومت را انتخاب کرده و پراب ها را به دو سر قطعه یا مسیر موردنظر متصل کنید. مقدار مقاومت پس از ثابت شدن عدد روی نمایشگر قابل مشاهده است.

• 7. تست پیوستگی و دیود

برای تست پیوستگی، حالت Continuity را انتخاب کرده و پراب ها را به دو نقطه مدار متصل کنید. در صورت وجود اتصال مناسب، بیزر دستگاه هشدار صوتی می دهد. برای تست دیود نیز حالت Diode را انتخاب کرده و پراب ها را با رعایت قطبیت مناسب به پایه های دیود متصل کنید.

• 8. اندازه گیری ظرفیت خازنی و فرکانس

برای اندازه گیری ظرفیت خازن، ابتدا خازن را از مدار جدا و کاملاً تخلیه کنید. سپس حالت ظرفیت خازنی را انتخاب کرده و پراب ها را به پایه های خازن متصل کنید. برای اندازه گیری فرکانس نیز حالت مربوطه را انتخاب و پراب ها را مطابق ورودی های دستگاه به مدار متصل کنید.

• 9. استفاده از NCV

برای بررسی اولیه وجود ولتاژ AC، قابلیت NCV را فعال کنید و قسمت تشخیص غیرتماسی دستگاه را در نزدیکی سیم یا تجهیز موردنظر قرار دهید. در صورت تشخیص میدان الکتریکی، دستگاه هشدار می دهد. NCV فقط برای تشخیص اولیه است و نباید جایگزین اندازه گیری دقیق با پراب شود.

نکته ایمنی:

هنگام اندازه گیری جریان با کلمپ، هرگز دو سیم یک مدار را هم زمان داخل فک قرار ندهید؛ زیرا میدان های ایجادشده می توانند باعث نمایش مقدار نادرست شوند. هنگام اندازه گیری مقاومت، دیود و ظرفیت خازنی، مدار باید بدون برق باشد. همچنین از اندازه گیری ولتاژ یا جریان خارج از محدوده مجاز دستگاه خودداری کنید و برای کار با مدارهای برق شهر و تابلوهای برق، رده ایمنی CAT III 600V دستگاه را در نظر بگیرید.

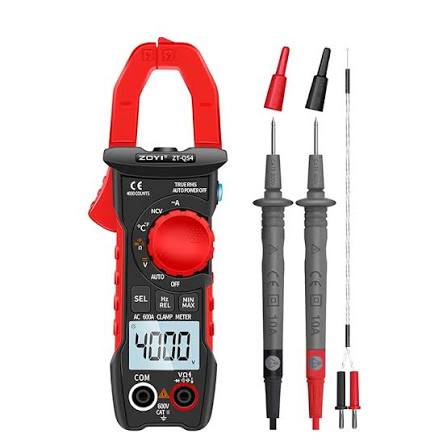

اقلام همراه مولتی متر کلمپی ZOYI ZT-QS4

• مولتی متر کلمپی دیجیتال ZOYI ZT-QS4

• پراب مولتی متر

• پراب دماسنج

• کیف حمل

• دفترچه راهنما

• ۲ عدد باتری AAA، در صورت ارائه در بسته بندی محصول

سوالات متداول درباره مولتی متر کلمپی ZOYI ZT-QS4
1. مولتی متر کلمپی ZOYI ZT-QS4 تا چه میزان جریان را اندازه گیری می کند؟

این دستگاه قابلیت اندازه گیری جریان AC تا 600 آمپر را به صورت کلمپی دارد و برای اندازه گیری جریان نیازی به قطع سیم مدار نیست.

2. آیا ZT-QS4 جریان DC را با کلمپ اندازه گیری می کند؟

خیر. فک کلمپی این مدل برای اندازه گیری جریان AC طراحی شده است و برای اندازه گیری جریان DC با کلمپ مناسب نیست.

3. قابلیت Auto Smart در ZT-QS4 چه کاربردی دارد؟

در حالت AUTO، دستگاه می تواند برخی پارامترها مانند ولتاژ AC/DC، مقاومت و پیوستگی را به صورت خودکار تشخیص دهد و نیازی به انتخاب جداگانه همه حالت ها نیست.

4. آیا ZOYI ZT-QS4 قابلیت اندازه گیری جریان راه اندازی را دارد؟

بله، این مدل به قابلیت Inrush Current مجهز است و می تواند برای بررسی جریان لحظه ای هنگام راه اندازی تجهیزاتی مانند موتورهای الکتریکی مورد استفاده قرار گیرد.

5. ZT-QS4 چه پارامترهایی را علاوه بر جریان و ولتاژ اندازه گیری می کند؟

این مولتی متر قابلیت اندازه گیری مقاومت، ظرفیت خازنی و فرکانس را دارد و همچنین از تست دیود، تست پیوستگی و NCV پشتیبانی می کند.
