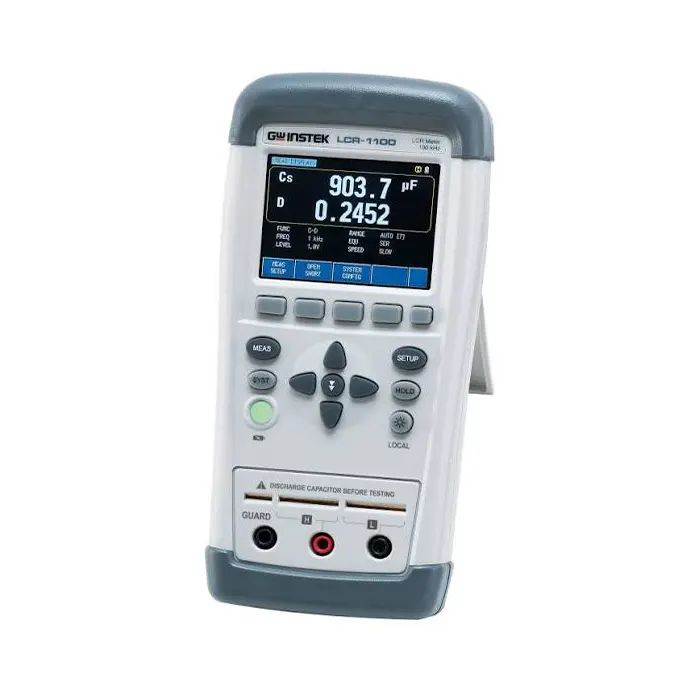

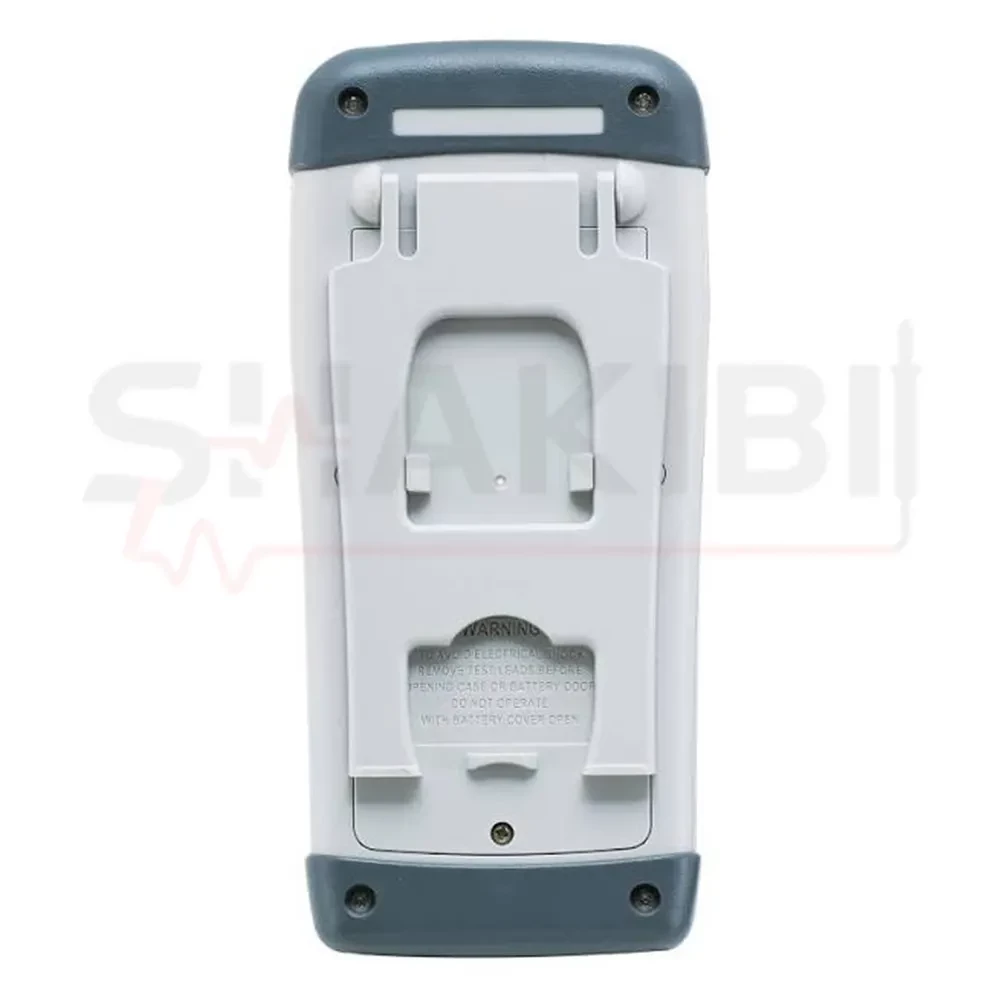

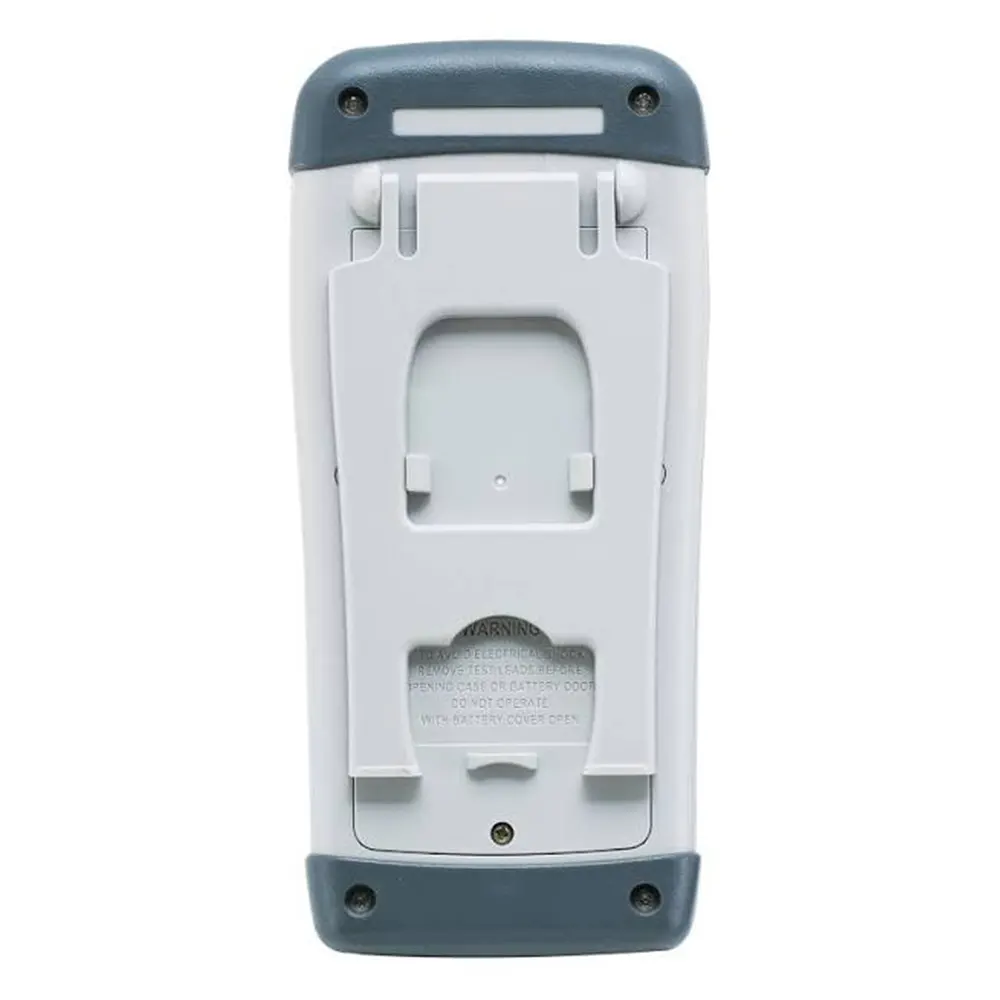

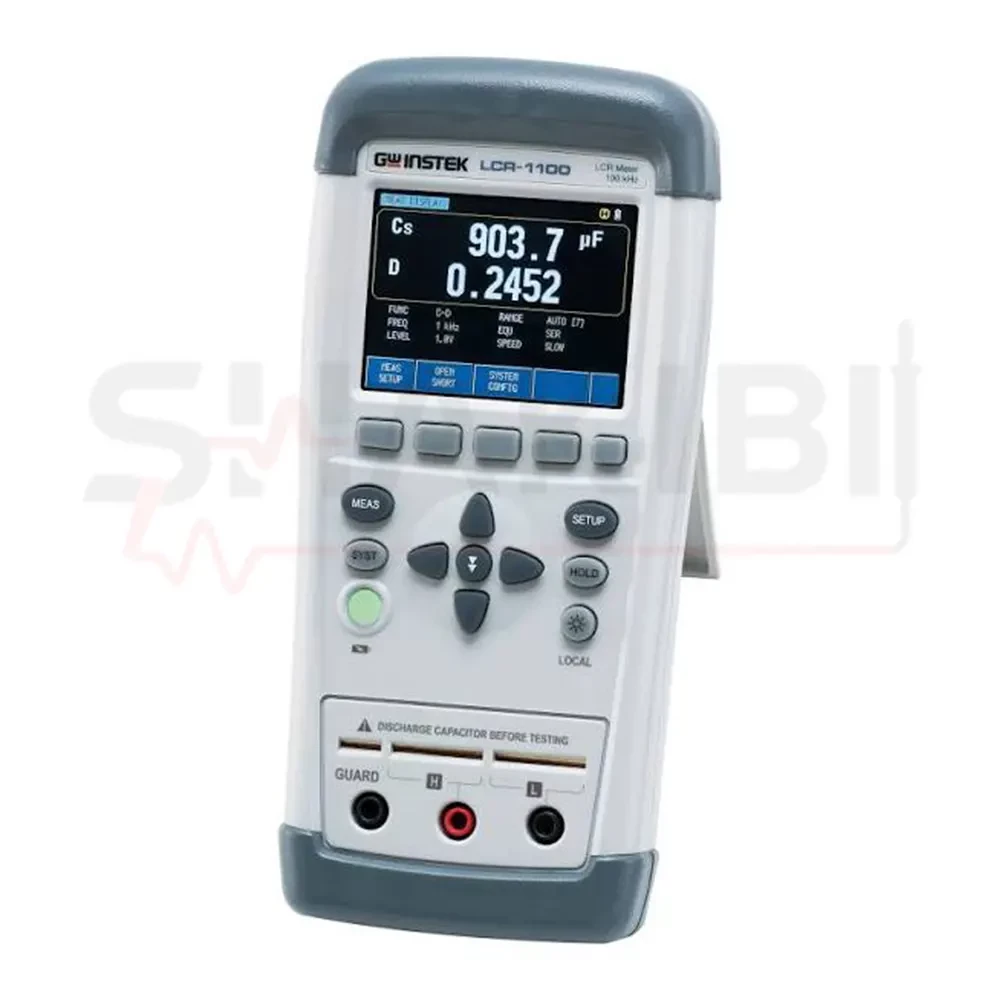

معرفی و کاربرد ال سی آر متر پرتابل GW INSTEK LCR-1100

ال سی آر متر GW INSTEK LCR-1100 یک دستگاه اندازه گیری حرفه ای و قابل حمل برای بررسی مشخصات قطعات الکترونیکی مانند خازن، سلف و مقاومت است. این دستگاه با دقت پایه 0.2 درصد، صفحه نمایش رنگی لمسی و فرکانس تست تا 100 کیلوهرتز، امکان اندازه گیری دقیق پارامترهای الکتریکی را در محیط های آزمایشگاهی، خطوط تولید، تعمیرات تخصصی و کنترل کیفیت فراهم می کند.

این مدل علاوه بر اندازه گیری پارامترهای اصلی L، C و R، قادر به اندازه گیری امپدانس (Z)، راکتانس (X)، مقاومت سری معادل (ESR)، ضریب کیفیت (Q)، ضریب تلفات (D)، زاویه فاز (θ) و مقاومت DC نیز هست. قابلیت Auto LCZ به دستگاه اجازه می دهد نوع قطعه را به صورت خودکار تشخیص داده و مناسب ترین پارامتر را نمایش دهد.

وجود رابط USB، امکان ثبت اطلاعات روی رایانه، اندازه گیری کلوین، پشتیبانی از قطعات SMD و طراحی سبک و قابل حمل باعث شده است LCR-1100 انتخابی مناسب برای مهندسان الکترونیک، واحدهای کنترل کیفیت، مراکز تحقیق و توسعه (R&D) و تعمیرکاران حرفه ای باشد.

ویژگی ها و مزایای ال سی آر متر GW INSTEK LCR-1100
• دقت اندازه گیری بالا

دقت پایه 0.2 درصد امکان اندازه گیری دقیق قطعات الکترونیکی را در کاربردهای آزمایشگاهی و صنعتی فراهم می کند.

• فرکانس تست تا 100kHz

هشت فرکانس تست مختلف باعث افزایش دقت اندازه گیری انواع خازن، سلف و مقاومت در کاربردهای متنوع می شود.

• اندازه گیری کامل پارامترهای الکتریکی

علاوه بر L، C و R، دستگاه پارامترهایی مانند ESR، امپدانس، راکتانس، ضریب کیفیت، ضریب تلفات و زاویه فاز را نیز اندازه گیری می کند.

• نمایشگر رنگی لمسی

نمایشگر TFT رنگی 2.8 اینچی با 50,000 شمارش، مشاهده هم زمان دو پارامتر اندازه گیری را امکان پذیر می کند.

• اندازه گیری Kelvin

پشتیبانی از روش اندازه گیری دو سیمه و پنج سیمه باعث کاهش خطای مقاومت تماس و افزایش دقت اندازه گیری می شود.

• اتصال به کامپیوتر

رابط USB-HID و USB-VCOM امکان ثبت اطلاعات، کنترل دستگاه و ارتباط با نرم افزارهای اندازه گیری را فراهم می کند.

• مناسب برای قطعات SMD

وجود پنس تست SMD در اقلام همراه، اندازه گیری قطعات الکترونیکی کوچک را آسان تر می کند.

• طراحی قابل حمل

وزن حدود 380 گرم و باتری لیتیومی قابل شارژ، استفاده از دستگاه را در محیط های مختلف ساده می کند.

مقایسه با مدل های مشابه:

ال سی آر متر GW INSTEK LCR-1100 نسبت به مدل LCR-1010 از فرکانس تست بالاتر تا 100 کیلوهرتز بهره می برد و برای اندازه گیری دقیق تر قطعات الکترونیکی، به ویژه در واحدهای تحقیق و توسعه، کنترل کیفیت و تعمیرات تخصصی گزینه مناسب تری محسوب می شود. همچنین وجود نمایشگر رنگی لمسی، قابلیت Auto LCZ، اندازه گیری پارامترهایی مانند ESR، Q، D و θ، ارتباط USB با رایانه و پشتیبانی از اندازه گیری Kelvin، امکانات بیشتری نسبت به بسیاری از LCR مترهای دستی هم رده ارائه می دهد. در مقایسه با LCR مترهای رومیزی، این مدل اگرچه ابعاد کوچک تر و قابلیت حمل بالایی دارد، اما همچنان دقت و امکانات مناسبی را برای اکثر کاربردهای صنعتی، آزمایشگاهی و خدمات پس از فروش فراهم می کند و گزینه ای ایده آل برای کاربرانی است که به یک LCR متر حرفه ای قابل حمل نیاز دارند.

راهنمای خرید LCR متر پرتابل GW INSTEK LCR-1100

• انتخاب یک LCR متر مناسب به نوع کاربرد، دقت موردنیاز و قابلیت های اندازه گیری دستگاه بستگی دارد. اگر در زمینه طراحی مدارهای الکترونیکی، کنترل کیفیت، تعمیرات تخصصی یا تحقیق و توسعه فعالیت می کنید، GW INSTEK LCR-1100 با دقت پایه 0.2 درصد و فرکانس تست تا 100 کیلوهرتز می تواند انتخاب مناسبی باشد.
• اگر تنها به اندازه گیری پارامترهای پایه قطعات الکترونیکی در فرکانس های پایین نیاز دارید، مدل های اقتصادی تر با فرکانس تست پایین تر نیز پاسخگوی نیاز شما خواهند بود. اما برای اندازه گیری دقیق پارامترهایی مانند ESR، ضریب کیفیت (Q)، ضریب تلفات (D)، امپدانس (Z) و تست انواع خازن ها و سلف ها در شرایط مختلف، استفاده از مدل LCR-1100 توصیه می شود.
• همچنین اگر قصد ثبت اطلاعات اندازه گیری، انتقال داده به کامپیوتر یا استفاده از دستگاه در خطوط کنترل کیفیت و آزمایشگاه ها را دارید، وجود رابط USB-HID / USB-VCOM، اندازه گیری Kelvin و قابلیت Auto LCZ از مزیت های مهم این دستگاه محسوب می شوند.

آموزش استفاده از LCR متر GW INSTEK LCR-1100

برای دستیابی به نتایج دقیق در اندازه گیری قطعات الکترونیکی، مراحل زیر را دنبال کنید:

1. دستگاه را روشن کرده و فرکانس تست مناسب را انتخاب کنید. انتخاب فرکانس صحیح تاثیر مستقیمی بر دقت اندازه گیری قطعات مختلف دارد.

2. قطعه موردنظر را با استفاده از کلیپ کلوین یا پنس SMD به دستگاه متصل کنید. برای اندازه گیری قطعات با مقاومت بسیار پایین، استفاده از اتصال Kelvin باعث کاهش خطای اندازه گیری می شود.

3. در صورت نیاز، عملکرد Zero را اجرا کنید. این کار اثر مقاومت و ظرفیت سیم های اندازه گیری را حذف کرده و دقت نتایج را افزایش می دهد.

4. نتایج اندازه گیری را روی نمایشگر مشاهده کنید. دستگاه می تواند به صورت هم زمان پارامترهای اصلی و کمکی مانند L، C، R، ESR، Q، D و Z را نمایش دهد.

5. در صورت نیاز، اطلاعات را از طریق USB به کامپیوتر منتقل کنید. این قابلیت برای ثبت داده ها، مستندسازی و تحلیل نتایج در پروژه های آزمایشگاهی و صنعتی بسیار کاربردی است.

اقلام همراه دستگاه

1. دستگاه LCR متر پرتابل GW INSTEK LCR-1100

2. کلیپ اندازه گیری Kelvin (LCR-101)

3. میله اتصال کوتاه Short Bar (LCR-100)

4. پنس مخصوص قطعات SMD

5. کابل USB Type A به Type-C

6. باتری لیتیومی قابل شارژ 7.4 ولت (LCR-305)

7. کیف حمل مقاوم (LCR-503)

8. دفترچه راهنمای کاربر

سوالات متداول

1. ال سی آر متر GW INSTEK LCR-1100 چه پارامترهایی را اندازه گیری می کند؟

این دستگاه علاوه بر اندازه گیری خازن (C)، سلف (L) و مقاومت (R)، پارامترهایی مانند امپدانس (Z)، راکتانس (X)، مقاومت سری معادل (ESR)، ضریب کیفیت (Q)، ضریب تلفات (D)، زاویه فاز (θ) و مقاومت DC را نیز اندازه گیری می کند.

2. حداکثر فرکانس تست این دستگاه چقدر است؟

LCR-1100 از فرکانس های تست 50Hz، 100Hz، 120Hz، 1kHz، 2kHz، 10kHz، 50kHz و 100kHz پشتیبانی می کند.

3. آیا این دستگاه برای اندازه گیری قطعات SMD مناسب است؟

بله، وجود پنس مخصوص SMD و قابلیت اندازه گیری Kelvin باعث شده این دستگاه برای اندازه گیری دقیق قطعات SMD بسیار مناسب باشد.

4. آیا امکان اتصال دستگاه به کامپیوتر وجود دارد؟

بله، از طریق رابط USB-HID و USB-VCOM می توان دستگاه را به رایانه متصل کرده و اطلاعات اندازه گیری را ثبت یا از طریق نرم افزار کنترل کرد.

5. قابلیت Auto LCZ چه کاربردی دارد؟

Auto LCZ به صورت خودکار نوع قطعه (خازن، مقاومت یا سلف) را تشخیص داده و مناسب ترین پارامتر اندازه گیری را نمایش می دهد که موجب افزایش سرعت و سهولت کار می شود.

6. این دستگاه برای چه افرادی مناسب است؟

LCR-1100 برای مهندسان الکترونیک، واحدهای کنترل کیفیت، مراکز تحقیق و توسعه (R&D)، تعمیرکاران تجهیزات الکترونیکی، تولیدکنندگان بردهای الکترونیکی، دانشجویان و آزمایشگاه های آموزشی گزینه ای بسیار مناسب است.
