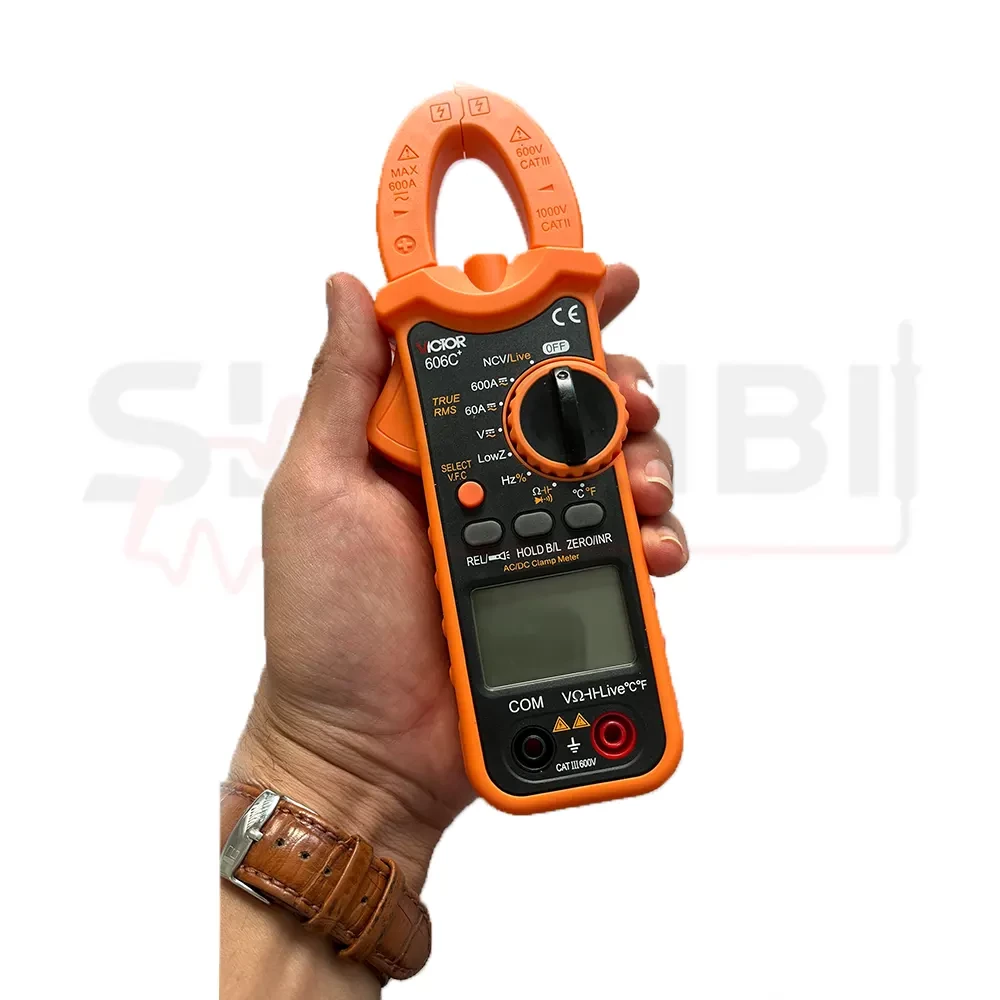

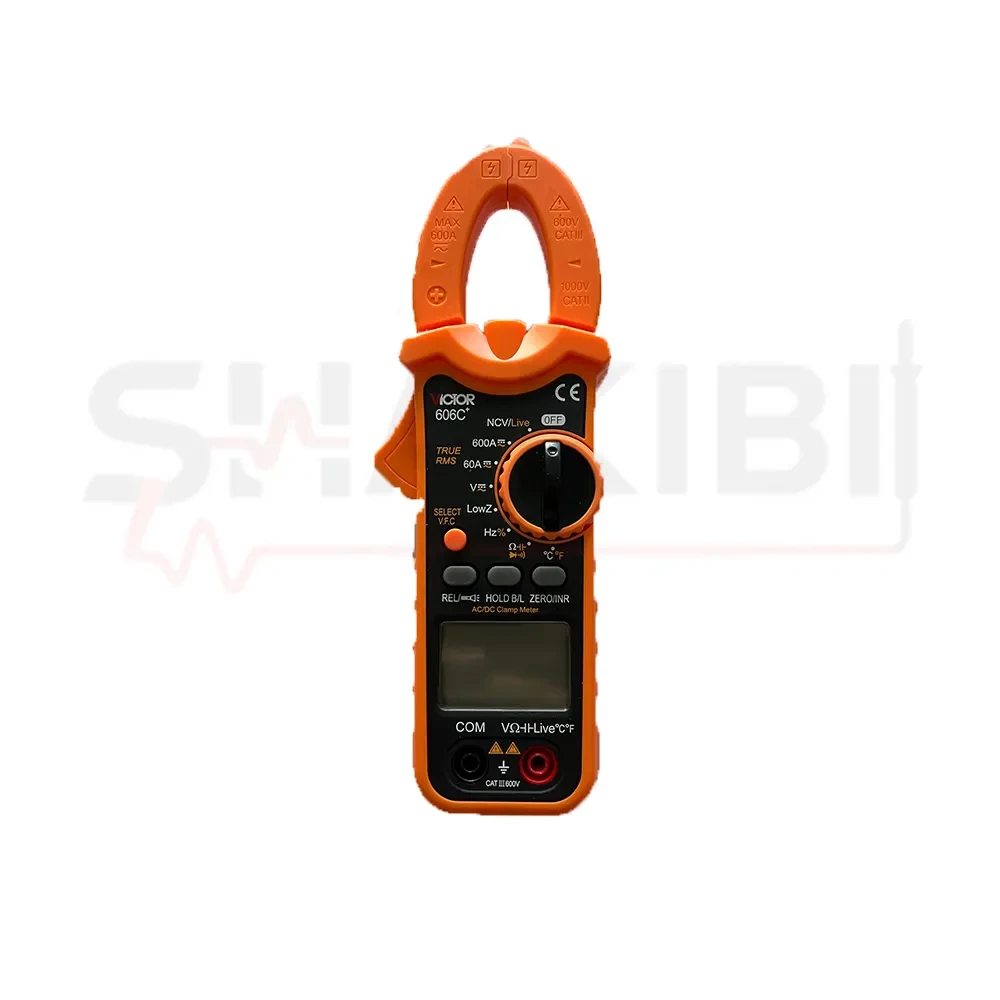

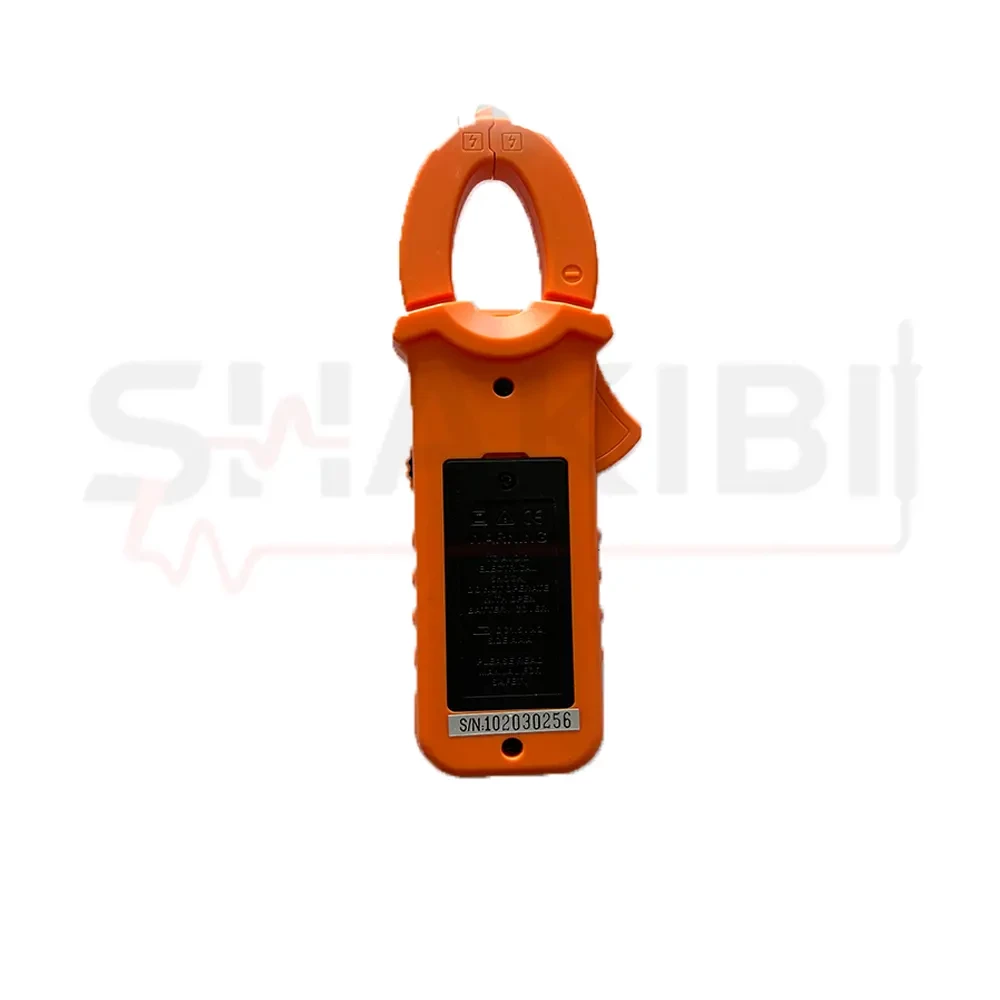

معرفی مولتی متر کلمپی VICTOR 606C+
-
مولتی متر کلمپی VICTOR 606C+ یک ابزار اندازه گیری چندمنظوره برای بررسی پارامترهای الکتریکی در سیستم های برق، تجهیزات صنعتی، مدارهای الکترونیکی و فعالیت های تعمیر و نگهداری است. این دستگاه علاوه بر اندازه گیری جریان متناوب و مستقیم، قابلیت سنجش ولتاژ AC و DC، مقاومت الکتریکی، ظرفیت خازنی، فرکانس و دما را نیز در اختیار کاربر قرار می دهد. ترکیب این امکانات باعث شده است 606C+ برای کاربرانی که به یک ابزار قابل حمل برای انجام چند نوع اندازه گیری نیاز دارند، گزینه ای کاربردی باشد. این مدل از سری کلمپ مترهای VICTOR 606+ است و در کنار قابلیت های یک مولتی متر دیجیتال، از فک کلمپی برای اندازه گیری جریان بدون نیاز به قرار دادن دستگاه به صورت سری در مدار استفاده می کند.
-
یکی از مهم ترین قابلیت های این دستگاه، اندازه گیری جریان AC و DC تا ۶۰۰ آمپر است. در روش کلمپی، فک دستگاه پیرامون یک هادی قرار می گیرد و جریان عبوری از آن اندازه گیری می شود؛ بنابراین برای بسیاری از اندازه گیری های جریان، نیازی به جدا کردن هادی و باز کردن مدار نیست. این روش در بررسی جریان مصرفی تجهیزات، عیب یابی مدارهای برق و کنترل جریان موتورهای الکتریکی کاربرد دارد. البته هنگام اندازه گیری جریان با کلمپ، باید فقط یک هادی از داخل فک عبور کند؛ قرار دادن هم زمان هادی رفت و برگشت معمولاً باعث خنثی شدن میدان های مغناطیسی یکدیگر و نمایش نتیجه نامناسب می شود. حداکثر جریان قابل اندازه گیری در این مدل ۶۰۰ آمپر است و انتخاب آن باید با توجه به جریان مورد انتظار و شرایط واقعی مدار صورت گیرد.
-
قابلیت اندازه گیری جریان مستقیم، کاربرد این دستگاه را از بسیاری از کلمپ مترهای صرفاً AC گسترده تر می کند. در سیستم های DC، مانند برخی منابع تغذیه، مدارهای کنترلی و تجهیزات دارای باتری، اندازه گیری جریان مستقیم می تواند برای بررسی مصرف و عیب یابی مفید باشد. همچنین جریان متناوب در تجهیزات برق صنعتی و شبکه های تغذیه کاربرد گسترده ای دارد. وجود هر دو حالت AC و DC به کاربر اجازه می دهد بدون نیاز به تغییر دستگاه اندازه گیری، در بسیاری از کاربردهای متداول برق از یک ابزار استفاده کند. برای رسیدن به نتیجه قابل اتکا، باید حالت اندازه گیری مناسب انتخاب شود و هادی در محدوده مجاز فک قرار بگیرد.
-
از قابلیت های مهم VICTOR 606C+ می توان به فناوری True RMS اشاره کرد. این فناوری برای محاسبه مقدار مؤثر ولتاژ یا جریان متناوب استفاده می شود و در اندازه گیری سیگنال هایی که شکل موج آن ها از موج سینوسی ایده آل فاصله دارد، می تواند نسبت به روش های میانگین گیر نتیجه مناسب تری ارائه دهد. این موضوع به ویژه در مدارهایی که بارهای الکترونیکی، منابع تغذیه سوئیچینگ یا تجهیزات کنترل دور موتور در آن ها وجود دارد، اهمیت پیدا می کند. با این حال، دقت نهایی همچنان به محدوده اندازه گیری، مشخصات دستگاه و فرکانس سیگنال بستگی دارد و True RMS به تنهایی به معنای دقت یکسان در تمام شرایط نیست.
-
این مولتی متر کلمپی امکان اندازه گیری ولتاژ متناوب تا ۶۰۰ ولت AC و ولتاژ مستقیم از ۶۰۰ میلی ولت تا ۶۰۰ ولت DC را نیز دارد. این قابلیت برای بررسی ولتاژ ورودی و خروجی منابع تغذیه، مدارهای کنترلی، باتری ها و بخش های مختلف تجهیزات الکتریکی کاربردی است. کاربر می تواند متناسب با نوع ولتاژ، حالت ACV یا DCV را انتخاب کرده و با استفاده از پراب های اندازه گیری، مقدار ولتاژ را مشاهده کند. در کنار این قابلیت، حالت Low Z برای اندازه گیری ولتاژ متناوب با امپدانس ورودی پایین نیز در دستگاه تعبیه شده است. این حالت در بعضی شرایط می تواند به کاهش اثر ولتاژهای القایی ناخواسته کمک کند؛ البته استفاده از آن باید متناسب با نوع مدار و دستورالعمل دستگاه باشد.
-
یکی دیگر از قابلیت های کاربردی VICTOR 606C+، اندازه گیری جریان هجومی یا Inrush Current است. هنگام روشن شدن برخی تجهیزات، به خصوص موتورهای الکتریکی و منابع تغذیه، جریان اولیه می تواند برای مدت کوتاهی بیشتر از جریان عادی کار باشد. اندازه گیری جریان هجومی به تکنسین کمک می کند این مقدار اولیه را بررسی کند و آن را با جریان نامی یا شرایط کاری تجهیز مقایسه کند. این قابلیت در عیب یابی برخی مشکلات راه اندازی، بررسی رفتار اولیه بار و ارزیابی عملکرد تجهیزات کاربرد دارد. البته اندازه گیری جریان هجومی با اندازه گیری جریان دائم تفاوت دارد و نحوه فعال سازی آن باید مطابق راهنمای دستگاه انجام شود.
-
در این مدل، قابلیت VFC نیز وجود دارد که برای اندازه گیری ولتاژ در کاربردهای مرتبط با درایوهای فرکانس متغیر در نظر گرفته شده است. در چنین مدارهایی، شکل موج خروجی درایو ممکن است با موج سینوسی معمولی متفاوت باشد و اندازه گیری عادی ولتاژ همیشه تصویر کاملی از وضعیت سیگنال ارائه نکند. استفاده از حالت VFC می تواند در برخی بررسی های مرتبط با تجهیزات دارای کنترل دور مفید باشد. با این حال، این قابلیت به معنای آن نیست که دستگاه تمام پارامترهای تخصصی خروجی درایو، مانند شکل موج، هارمونیک ها یا کیفیت توان را تحلیل می کند؛ برای چنین بررسی هایی ممکن است به ابزارهای تخصصی تری نیاز باشد.
-
VICTOR 606C+ علاوه بر اندازه گیری ولتاژ و جریان، یک خازن سنج با محدوده اندازه گیری ۶ نانوفاراد تا ۶ میلی فاراد نیز دارد. این قابلیت برای بررسی ظرفیت خازن ها در مدارهای الکترونیکی، منابع تغذیه و برخی تجهیزات الکتریکی کاربرد دارد. پیش از اندازه گیری ظرفیت، خازن باید از مدار جدا شود و بار ذخیره شده آن به روش ایمن تخلیه شده باشد. اتصال دستگاه به خازن باردار می تواند به ابزار آسیب برساند یا برای کاربر خطر ایجاد کند. بنابراین، خازن سنجی باید در حالت مناسب و مطابق نکات ایمنی راهنمای دستگاه انجام شود.
-
این دستگاه امکان اندازه گیری مقاومت الکتریکی را در محدوده ۶۰۰ اهم تا ۶۰ مگااهم فراهم می کند. سنجش مقاومت می تواند برای بررسی مقاومت قطعات، برخی اتصالات و مسیرهای الکتریکی کاربرد داشته باشد. همچنین قابلیت تست دیود و آزمون پیوستگی مدار، به کاربر کمک می کند مسیرهای دارای اتصال الکتریکی، قطعات نیمه هادی و برخی مشکلات مدار را بررسی کند. آزمون پیوستگی معمولاً برای تشخیص وجود مسیر الکتریکی به کار می رود و تست دیود نیز امکان بررسی رفتار اولیه دیود در جهت های مختلف را فراهم می کند. برای انجام این آزمون ها، مدار باید بی برق باشد و قطعات ذخیره کننده انرژی نیز پیش از تست تخلیه شوند.
-
از دیگر امکانات این مولتی متر می توان به اندازه گیری فرکانس از ۱۰ هرتز تا ۱۰ مگاهرتز اشاره کرد. این دامنه اندازه گیری برای بررسی فرکانس در بسیاری از مدارهای برق و الکترونیک کاربرد دارد، اما محدوده دقیق قابل استفاده و دقت اندازه گیری ممکن است به روش اتصال و شرایط سیگنال بستگی داشته باشد. قابلیت فرکانس سنجی، در کنار اندازه گیری ولتاژ و جریان، اطلاعات بیشتری درباره سیگنال مورد بررسی در اختیار کاربر قرار می دهد و می تواند برای عیب یابی برخی منابع سیگنال و مدارهای الکترونیکی مفید باشد.
-
وجود دماسنج با محدوده اندازه گیری ۲۰- تا ۱۰۰۰ درجه سانتی گراد نیز یکی از ویژگی های قابل توجه این مدل است. دستگاه با استفاده از پراب دمای سازگار، امکان اندازه گیری دما را در تجهیزات، سطوح و نقاط مورد بررسی فراهم می کند. این قابلیت برای برخی فعالیت های تعمیر و نگهداری، کنترل دمای قطعات و بررسی شرایط حرارتی تجهیزات کاربردی است. هنگام اندازه گیری باید محدوده دمای مجاز پراب نیز در نظر گرفته شود؛ زیرا حداکثر محدوده ای که دستگاه می تواند نمایش دهد، لزوماً به معنای قابلیت تحمل همان دما توسط تمام پراب های همراه نیست.
-
فک کلمپ ۳۵ میلی متری این دستگاه امکان قرار گرفتن پیرامون بسیاری از هادی های مورد استفاده در تاسیسات و تجهیزات برق را فراهم می کند. این اندازه فک، در کنار طراحی قابل حمل دستگاه، برای اندازه گیری جریان در بسیاری از کاربردهای روزمره مناسب است؛ با این حال، پیش از استفاده باید فضای دسترسی و قطر هادی مورد نظر بررسی شود. همچنین لازم است فک کاملاً بسته شود و سطوح تماس آن تمیز و سالم باشند تا عملکرد اندازه گیری تحت تاثیر فاصله یا آلودگی قرار نگیرد.
-
نمایش اطلاعات در VICTOR 606C+ توسط یک نمایشگر دیجیتال با وضوح ۵۹۹۹ شمارش انجام می شود. نمایشگر به نور پس زمینه مجهز است و قابلیت Data Hold نیز به کاربر اجازه می دهد مقدار نمایش داده شده را برای ثبت یا یادداشت کردن ثابت نگه دارد. چراغ قوه داخلی می تواند هنگام کار در محل های کم نور به روشن کردن محدوده اندازه گیری کمک کند. این مدل همچنین از قابلیت NCV برای تشخیص غیرتماسی وجود ولتاژ AC و آزمون تشخیص سیم فاز برخوردار است. این قابلیت ها برای بررسی اولیه شرایط مدار مفید هستند، اما به تنهایی جایگزین ابزار مناسب تایید بی برقی یا روش های ایمنی استاندارد نیستند.
-
از نظر مصرف انرژی، این دستگاه با دو عدد باتری ۱.۵ ولتی AAA کار می کند و دارای نشانگر باتری ضعیف و خاموشی خودکار است. خاموشی خودکار به کاهش مصرف باتری در زمان عدم استفاده کمک می کند. ابعاد دستگاه حدود ۲۰۷ × ۷۲ × ۳۹ میلی متر و وزن آن حدود ۲۳۶ گرم اعلام شده است؛ بنابراین حمل آن در کیف ابزار و استفاده روزمره نسبتاً آسان است. این مدل همچنین با استانداردهای اعلام شده سازنده، از جمله CE و IEC 61010، معرفی شده است. رده ایمنی و شرایط مجاز استفاده از دستگاه باید با علائم درج شده روی بدنه و دفترچه همان نسخه بررسی شود.
-
در مجموع، مولتی متر کلمپی VICTOR 606C+ دستگاهی چندمنظوره برای اندازه گیری جریان AC و DC تا ۶۰۰ آمپر، ولتاژ AC و DC تا ۶۰۰ ولت، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی، فرکانس و دما است. قابلیت هایی مانند True RMS، اندازه گیری جریان هجومی، VFC، Low Z، تشخیص غیرتماسی ولتاژ، تست دیود و پیوستگی، حافظه لحظه ای Data Hold و چراغ قوه باعث می شوند این مدل در بسیاری از فعالیت های برق صنعتی، تعمیر و نگهداری و عیب یابی تجهیزات قابل استفاده باشد. انتخاب آن باید بر اساس نوع اندازه گیری مورد نیاز، محدوده های کاری، شرایط واقعی مدار و رده ایمنی متناسب با محیط انجام شود.
ویژگی ها و مزایای مولتی متر کلمپی VICTOR 606C+
-
اندازه گیری جریان AC و DC تا ۶۰۰ آمپر
-
اندازه گیری ولتاژ AC در محدوده ۶ تا ۶۰۰ ولت
-
اندازه گیری ولتاژ DC از ۶۰۰ میلی ولت تا ۶۰۰ ولت
-
فناوری True RMS برای اندازه گیری مقدار مؤثر سیگنال های متناوب
-
اندازه گیری جریان هجومی (Inrush) برای بررسی جریان اولیه هنگام راه اندازی تجهیزات
-
قابلیت VFC برای اندازه گیری ولتاژ در کاربردهای مرتبط با درایوهای فرکانس متغیر
-
قابلیت Low Z برای اندازه گیری ولتاژ متناوب با امپدانس ورودی پایین
-
اندازه گیری مقاومت الکتریکی تا ۶۰ مگااهم
-
اندازه گیری ظرفیت خازنی از ۶ نانوفاراد تا ۶ میلی فاراد
-
اندازه گیری فرکانس از ۱۰ هرتز تا ۱۰ مگاهرتز
-
اندازه گیری دما از ۲۰- تا ۱۰۰۰ درجه سانتی گراد با پراب سازگار
-
تست دیود و پیوستگی مدار برای بررسی اتصالات و قطعات الکترونیکی
-
قابلیت NCV برای تشخیص غیرتماسی وجود ولتاژ AC
-
دهانه فک کلمپ ۳۵ میلی متری برای اندازه گیری جریان هادی های سازگار با ابعاد فک
-
نمایشگر LCD با وضوح ۵۹۹۹ شمارش برای نمایش مقادیر اندازه گیری
-
نور پس زمینه و چراغ قوه داخلی برای استفاده در محیط های کم نور
-
قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده
-
اندازه گیری نسبی (REL) برای مقایسه مقادیر اندازه گیری شده
-
خاموشی خودکار و نشانگر باتری ضعیف برای مدیریت مصرف انرژی
-
منبع تغذیه دو عدد باتری ۱.۵ ولتی AAA
کاربردهای مولتی متر کلمپی VICTOR 606C+
-
اندازه گیری جریان AC و DC تا ۶۰۰ آمپر برای بررسی جریان مصرفی تجهیزات و عیب یابی مدارهای الکتریکی
-
اندازه گیری ولتاژ متناوب و مستقیم برای بررسی ولتاژ شبکه، منابع تغذیه، باتری ها و مدارهای کنترلی
-
بررسی جریان هجومی (Inrush) برای اندازه گیری جریان اولیه هنگام راه اندازی موتورهای الکتریکی و برخی تجهیزات برقی
-
عیب یابی موتورهای الکتریکی از طریق بررسی جریان مصرفی، ولتاژ تغذیه و برخی پارامترهای الکتریکی موتور
-
اندازه گیری مقاومت الکتریکی برای بررسی مقاومت قطعات، اتصالات و مسیرهای مدار
-
تست خازن ها در مدارهای الکترونیکی و تجهیزات الکتریکی، پس از جداسازی خازن از مدار و تخلیه ایمن آن
-
تست دیود و پیوستگی مدار برای بررسی سلامت اولیه قطعات نیمه هادی و شناسایی قطع بودن مسیرهای الکتریکی
-
اندازه گیری فرکانس سیگنال در مدارهای برق و الکترونیک در محدوده پشتیبانی شده دستگاه
-
بررسی دمای تجهیزات و قطعات با استفاده از پراب دمای سازگار، در محدوده مجاز دستگاه و پراب
-
بررسی اولیه وجود ولتاژ AC با قابلیت NCV در زمان عیب یابی و بازدید مدارها
-
اندازه گیری ولتاژ در مدارهای دارای درایو فرکانس متغیر با استفاده از حالت VFC در کاربردهای سازگار
-
اندازه گیری ولتاژ با امپدانس ورودی پایین (Low Z) برای بررسی برخی ولتاژهای القایی ناخواسته
-
بازرسی و تعمیر تجهیزات برقی در تابلوهای برق، مدارهای کنترلی و سیستم های الکتریکی
-
اندازه گیری در محیط های کم نور با کمک نور پس زمینه نمایشگر و چراغ قوه داخلی
-
ثبت و بررسی مقادیر در محل کار با استفاده از قابلیت Data Hold برای ثابت نگه داشتن نتیجه روی نمایشگر
مناسب برای چه کسانی است؟
-
مهندسان برق و قدرت برای بررسی پارامترهای الکتریکی و عیب یابی مدارهای AC و DC
-
تکنسین های برق صنعتی برای کنترل جریان، ولتاژ و وضعیت عملکرد تجهیزات برقی
-
تکنسین های تعمیر و نگهداری موتور برای بررسی جریان مصرفی و اندازه گیری جریان هجومی هنگام راه اندازی
-
تعمیرکاران تجهیزات الکترونیکی برای تست مقاومت، خازن، دیود و پیوستگی مدار
-
متخصصان سیستم های تهویه و HVAC برای برخی اندازه گیری های الکتریکی و بررسی دمای تجهیزات با پراب مناسب
-
کارشناسان تعمیر و نگهداری ماشین آلات صنعتی برای بررسی اولیه وضعیت الکتریکی تجهیزات و مدارهای کنترلی
-
تکنسین های تابلو برق و اتوماسیون برای اندازه گیری جریان و ولتاژ مدارها و بررسی اتصالات
-
کارشناسان سرویس منابع تغذیه و تجهیزات الکتریکی برای اندازه گیری ولتاژ DC، جریان و ظرفیت خازنی
-
تکنسین های نصب و راه اندازی تجهیزات برقی برای کنترل اولیه پارامترهای الکتریکی هنگام نصب و عیب یابی
-
دانشجویان و هنرجویان برق و الکترونیک برای تمرین اندازه گیری های متداول و آشنایی با روش های تست مدار
-
کاربران حرفه ای خدمات فنی که به یک ابزار قابل حمل برای چند نوع اندازه گیری نیاز دارند
-
تعمیرکارانی که در فضاهای کم نور فعالیت می کنند و از چراغ قوه و نمایشگر دارای نور پس زمینه استفاده می کنند.
مقایسه مولتی متر کلمپی VICTOR 606C+ با مدل های مشابه
-
مقایسه VICTOR 606C+ با UNI-T UT204+
مولتی متر کلمپی VICTOR 606C+ و UNI-T UT204+ هر دو قابلیت اندازه گیری جریان AC و DC تا ۶۰۰ آمپر را دارند و برای بررسی پارامترهای الکتریکی و عیب یابی تجهیزات مورد استفاده قرار می گیرند. با این حال، تفاوت هایی در دقت اندازه گیری و امکانات آن ها وجود دارد.
یکی از تفاوت های مهم این دو مدل، دقت اندازه گیری جریان است. طبق مشخصات سازندگان، دقت جریان در VICTOR 606C+ برابر با ±(۴٪+۱۰ رقم) و در UNI-T UT204+ برابر با ±(۲.۵٪+۵ رقم) اعلام شده است؛ بنابراین UT204+ از نظر مشخصات اعلام شده، دقت بهتری در اندازه گیری جریان دارد. از طرف دیگر، دهانه فک VICTOR 606C+ برابر با ۳۵ میلی متر است، در حالی که UT204+ فک ۲۸ میلی متری دارد؛ این تفاوت می تواند برای اندازه گیری هادی های ضخیم تر اهمیت داشته باشد.
هر دو دستگاه از فناوری True RMS و اندازه گیری ولتاژ AC/DC، مقاومت، فرکانس، ظرفیت خازنی و دما پشتیبانی می کنند. با این حال، حداکثر ظرفیت خازنی UT204+ به ۶۰ میلی فاراد می رسد، در حالی که محدوده اعلام شده برای VICTOR 606C+ تا ۶ میلی فاراد است. مزیت مهم VICTOR 606C+ نیز وجود قابلیت اندازه گیری جریان هجومی (Inrush)، حالت VFC و Low Z است که در فهرست قابلیت های رسمی UT204+ درج نشده اند. بنابراین اگر دقت جریان و اندازه گیری ظرفیت های خازنی بالاتر اولویت داشته باشد، UT204+ گزینه قابل بررسی تری است؛ اما اگر جریان هجومی، VFC یا فک بزرگ تر مورد نیاز باشد، VICTOR 606C+ ارزش بررسی دارد.
-
مقایسه VICTOR 606C+ با VICTOR 606B+
مدل های VICTOR 606B+ و VICTOR 606C+ از یک خانواده هستند و بسیاری از قابلیت های مشترک مانند True RMS، نمایشگر ۵۹۹۹ شمارشی، اندازه گیری مقاومت تا ۶۰ مگااهم، خازن سنجی تا ۶ میلی فاراد، فرکانس سنجی، دماسنجی، NCV و تست دیود و پیوستگی را ارائه می کنند.
تفاوت اصلی این دو مدل در اندازه گیری جریان و امکانات تکمیلی است. VICTOR 606B+ برای اندازه گیری جریان AC تا ۶۰۰ آمپر طراحی شده است، در حالی که VICTOR 606C+ امکان اندازه گیری جریان AC و DC تا ۶۰۰ آمپر را فراهم می کند. همچنین 606C+ به قابلیت اندازه گیری جریان هجومی و حالت VFC مجهز است؛ این دو ویژگی برای بررسی جریان اولیه برخی تجهیزات و اندازه گیری در کاربردهای مرتبط با درایوهای فرکانس متغیر مفید هستند. در مقابل، 606B+ قابلیت نمایش مقادیر MAX/MIN را ارائه می دهد که در مشخصات رسمی 606C+ درج نشده است.
بنابراین اگر اندازه گیری جریان مستقیم و جریان هجومی برای شما اهمیت دارد، VICTOR 606C+ انتخاب مناسب تری از این دو مدل خواهد بود. اما اگر اندازه گیری جریان AC برایتان کافی است و قابلیت ثبت بیشینه و کمینه اهمیت بیشتری دارد، VICTOR 606B+ نیز می تواند نیاز شما را پوشش دهد.
-
مقایسه VICTOR 606C+ با UNI-T UT203+
مدل UNI-T UT203+ یکی دیگر از کلمپ مترهای سری UT200+ است که جریان AC و DC را تا ۴۰۰ آمپر اندازه گیری می کند؛ در مقابل، VICTOR 606C+ تا ۶۰۰ آمپر را پوشش می دهد. UT203+ دارای True RMS، نمایشگر ۴۰۰۰ شمارشی، فک ۲۸ میلی متری، اندازه گیری فرکانس تا ۱۰ مگاهرتز و قابلیت هایی مانند MAX/MIN، حالت نسبی و اندازه گیری صفر است.
از نظر ظرفیت جریان، VICTOR 606C+ محدوده بالاتری دارد و دهانه فک آن نیز بزرگ تر است. همچنین قابلیت های Inrush و VFC در این مدل برای عیب یابی برخی تجهیزات مفید هستند. در مقابل، UT203+ دقت اعلام شده بهتری در اندازه گیری جریان AC و DC دارد و برای کاربرانی که به محدوده ۴۰۰ آمپر نیاز دارند و امکانات MAX/MIN یا REL برایشان مهم است، گزینه قابل بررسی ای محسوب می شود.
در نتیجه، اگر محدوده جریان تا ۶۰۰ آمپر، فک بزرگ تر و قابلیت جریان هجومی اولویت داشته باشد، VICTOR 606C+ انتخاب مناسبی است؛ اما برای کاربردهایی که جریان تا ۴۰۰ آمپر کافی است و دقت مشخصات اعلام شده اهمیت بیشتری دارد، UT203+ نیز ارزش بررسی دارد.
-
جمع بندی انتخاب مدل مناسب
اگر به یک کلمپ متر چندمنظوره با قابلیت اندازه گیری جریان AC/DC تا ۶۰۰ آمپر، True RMS، جریان هجومی، VFC، Low Z، NCV، دما و ظرفیت خازنی نیاز دارید، VICTOR 606C+ گزینه ای کاربردی برای تعمیر و نگهداری و عیب یابی تجهیزات الکتریکی است.
اگر دقت اعلام شده بهتر در اندازه گیری جریان و ظرفیت خازنی تا ۶۰ میلی فاراد برای شما مهم تر است، UNI-T UT204+ را بررسی کنید. اگر فقط جریان AC را اندازه می گیرید و قابلیت MAX/MIN نیاز اصلی شماست، VICTOR 606B+ می تواند انتخاب ساده تری باشد. همچنین اگر جریان تا ۴۰۰ آمپر برای کارتان کافی است، UNI-T UT203+ گزینه دیگری برای مقایسه است.
در نهایت، انتخاب مدل مناسب باید براساس نوع جریان مورد اندازه گیری، محدوده آمپر، دقت مورد نیاز، قطر فک و قابلیت های اختصاصی مورد استفاده در عیب یابی انجام شود، نه صرفاً براساس برند یا تعداد امکانات درج شده در مشخصات فنی.
راهنمای خرید مولتی متر کلمپی VICTOR 606C+؛ چگونه مدل مناسب را انتخاب کنیم؟
برای انتخاب مولتی متر کلمپی مناسب، ابتدا باید مشخص کنید چه کمیت هایی را اندازه گیری می کنید و دستگاه قرار است در چه شرایطی مورد استفاده قرار گیرد. بعضی کاربران فقط به اندازه گیری جریان و ولتاژ نیاز دارند، در حالی که تکنسین های برق صنعتی ممکن است به قابلیت هایی مانند اندازه گیری جریان هجومی، تست خازن، دماسنجی و بررسی سیگنال خروجی درایوهای فرکانس متغیر نیز نیاز داشته باشند. VICTOR 606C+ با قابلیت اندازه گیری جریان AC و DC تا ۶۰۰ آمپر و امکانات چندمنظوره، برای کاربرانی طراحی شده است که علاوه بر اندازه گیری جریان، به ابزارهای کمکی عیب یابی نیز نیاز دارند.
-
محدوده اندازه گیری جریان را بررسی کنید
اولین معیار در خرید کلمپ متر، حداکثر جریان مورد انتظار در مدار است. VICTOR 606C+ توانایی اندازه گیری جریان متناوب و مستقیم تا ۶۰۰ آمپر را دارد. اگر جریان مدارهای مورد بررسی شما از این محدوده تجاوز نمی کند، ظرفیت اندازه گیری این مدل می تواند برای بسیاری از کاربردهای صنعتی و تاسیساتی کافی باشد.
با این حال، صرفاً به عدد ۶۰۰ آمپر توجه نکنید. بهتر است محدوده معمول جریان مدار، جریان راه اندازی تجهیزات و دقت مورد نیاز در مقادیر پایین تر را نیز بررسی کنید. اگر فقط جریان AC اندازه می گیرید و به قابلیت هایی مانند جریان هجومی یا اندازه گیری جریان DC نیاز ندارید، ممکن است مدل ساده تری نیازهای شما را پوشش دهد. در مقابل، اگر باید جریان مستقیم و متناوب را با یک دستگاه اندازه گیری کنید، قابلیت AC/DC در VICTOR 606C+ اهمیت پیدا می کند.
-
دقت اندازه گیری و فناوری True RMS را در نظر بگیرید
دقت اندازه گیری برای کاربرانی اهمیت دارد که نتایج را در عیب یابی، کنترل عملکرد تجهیزات یا مقایسه مقادیر ثبت شده به کار می برند. VICTOR 606C+ از فناوری True RMS پشتیبانی می کند که برای اندازه گیری مقدار مؤثر سیگنال های متناوب، به ویژه زمانی که شکل موج از حالت سینوسی ایده آل فاصله دارد، مفید است.
با این حال، True RMS به تنهایی تضمین کننده دقت یکسان در تمام شرایط نیست. هنگام خرید، دقت اعلام شده برای اندازه گیری جریان و ولتاژ، محدوده فرکانسی قابل پشتیبانی و شرایط استفاده را بررسی کنید. برای اندازه گیری های حساس، بهتر است مقدار خطای مجاز دستگاه با نیاز واقعی پروژه شما مطابقت داشته باشد.
-
قطر دهانه فک کلمپ را با کابل ها تطبیق دهید
اندازه فک کلمپ در انتخاب دستگاه اهمیت زیادی دارد؛ زیرا هادی مورد آزمایش باید به راحتی درون فک قرار بگیرد و فک نیز کاملاً بسته شود. دهانه فک VICTOR 606C+ برابر با ۳۵ میلی متر است و برای اندازه گیری بسیاری از هادی های مورد استفاده در تجهیزات و تاسیسات برق کاربرد دارد.
اگر معمولاً روی کابل های ضخیم تر یا در تابلوهایی با فضای محدود کار می کنید، قطر هادی و فضای دسترسی را پیش از خرید بررسی کنید. برای مقایسه، دهانه فک UNI-T UT204+ برابر با ۲۸ میلی متر است؛ بنابراین در شرایطی که هادی به فضای بیشتری داخل فک نیاز دارد، VICTOR 606C+ می تواند گزینه مناسب تری باشد. البته بزرگ تر بودن فک به تنهایی به معنای دقت بیشتر دستگاه نیست.
-
نیاز خود به اندازه گیری جریان هجومی را مشخص کنید
یکی از قابلیت های مهم VICTOR 606C+، اندازه گیری جریان هجومی (Inrush) است. برخی تجهیزات، مانند موتورهای الکتریکی و منابع تغذیه، هنگام روشن شدن برای مدت کوتاهی جریانی متفاوت از جریان عادی کار مصرف می کنند. اندازه گیری جریان هجومی به تکنسین کمک می کند این مقدار اولیه را بررسی کند و در عیب یابی مشکلات راه اندازی از آن استفاده کند.
اگر بیشتر کار شما شامل سرویس موتور، بررسی تجهیزات راه اندازی شونده یا عیب یابی مدارهایی است که جریان اولیه در آن ها اهمیت دارد، وجود قابلیت Inrush می تواند یکی از معیارهای اصلی انتخاب باشد. اما اگر فقط جریان پایدار مدار را اندازه گیری می کنید، ممکن است این قابلیت برای شما اولویت کمتری داشته باشد.
-
امکانات VFC و Low Z را متناسب با کاربرد خود انتخاب کنید
VICTOR 606C+ از قابلیت VFC برای اندازه گیری ولتاژ در برخی کاربردهای مرتبط با درایوهای فرکانس متغیر و از حالت Low Z برای اندازه گیری ولتاژ AC با امپدانس ورودی پایین پشتیبانی می کند. این امکانات برای تکنسین هایی که با درایوها و مدارهای الکتریکی دارای ولتاژهای القایی ناخواسته سروکار دارند، می توانند کاربردی باشند.
اگر فعالیت شما شامل تعمیر و نگهداری تجهیزات مجهز به اینورتر یا بررسی ولتاژ در مدارهای کنترلی است، این قابلیت ها را در اولویت مقایسه قرار دهید. در صورتی که اندازه گیری های شما به مدارهای متداول AC/DC محدود می شود، ممکن است مدل های ساده تر نیز پاسخ گوی نیازتان باشند.
-
دامنه اندازه گیری خازن، مقاومت و فرکانس را بررسی کنید
کلمپ مترهای چندمنظوره علاوه بر جریان و ولتاژ، می توانند برای اندازه گیری پارامترهای دیگر نیز استفاده شوند. VICTOR 606C+ قابلیت اندازه گیری مقاومت تا ۶۰ مگااهم، ظرفیت خازنی از ۶ نانوفاراد تا ۶ میلی فاراد و فرکانس در محدوده اعلام شده ۱۰ هرتز تا ۱۰ مگاهرتز را دارد. همچنین قابلیت تست دیود و پیوستگی مدار در آن در نظر گرفته شده است.
اگر برای بررسی خازن ها، کنترل اتصالات، تست اولیه قطعات الکترونیکی یا اندازه گیری فرکانس به ابزار نیاز دارید، وجود این قابلیت ها می تواند تعداد دستگاه های مورد نیاز شما را کاهش دهد. با این حال، دامنه اندازه گیری و دقت هر قابلیت را جداگانه بررسی کنید؛ زیرا یک ابزار چندمنظوره لزوماً جایگزین تجهیزات تخصصی تمام این حوزه ها نیست.
-
به قابلیت دماسنجی و تجهیزات جانبی توجه کنید
VICTOR 606C+ با استفاده از پراب دمای سازگار، امکان اندازه گیری دما را در محدوده اعلام شده ۲۰- تا ۱۰۰۰ درجه سانتی گراد فراهم می کند. این قابلیت برای برخی فعالیت های نگهداری و تعمیرات، بررسی دمای قطعات و کنترل شرایط حرارتی تجهیزات مفید است.
پیش از خرید، علاوه بر محدوده دمایی دستگاه، محدوده دمای مجاز پراب را نیز بررسی کنید. حداکثر دمای قابل نمایش دستگاه لزوماً به معنای تحمل همان دما توسط تمام پراب های همراه نیست. همچنین اگر اندازه گیری دما برای شما ضروری است، وجود پراب دما در بسته بندی نسخه ای که خریداری می کنید باید تایید شود.
-
بین VICTOR 606C+ و UNI-T UT204+ انتخاب کنید
اگر در مرحله انتخاب بین دو مدل نزدیک هستید، بهتر است نیازهای اصلی خود را مشخص کنید. VICTOR 606C+ جریان AC/DC تا ۶۰۰ آمپر، فک ۳۵ میلی متری، قابلیت جریان هجومی، VFC و Low Z را ارائه می دهد. این مجموعه امکانات برای برخی کاربردهای تعمیر و نگهداری و عیب یابی صنعتی مفید است.
در مقابل، UNI-T UT204+ نیز جریان AC/DC تا ۶۰۰ آمپر، True RMS، اندازه گیری ظرفیت خازنی تا ۶۰ میلی فاراد، اندازه گیری فرکانس، دما، حالت های MAX/MIN و REL و فک ۲۸ میلی متری را ارائه می کند. طبق مشخصات رسمی سازندگان، دقت اعلام شده اندازه گیری جریان در UT204+ بهتر است؛ بنابراین اگر دقت جریان اولویت اصلی شماست، این موضوع را در کنار سایر امکانات مقایسه کنید.
در نهایت، تصمیم بین این دو مدل باید بر اساس اولویت های واقعی کار شما باشد: فک بزرگ تر و قابلیت های Inrush/VFC در VICTOR 606C+ در برابر دقت اعلام شده بهتر جریان و دامنه ظرفیت خازنی بالاتر در UNI-T UT204+.
-
رده ایمنی و شرایط استفاده را بررسی کنید
پیش از خرید کلمپ متر، رده ایمنی، حداکثر ولتاژ مجاز، نوع پراب ها و شرایط محیط کاری را بررسی کنید. در اطلاعات ارائه شده برای VICTOR 606C+، رده CAT III 600V ذکر شده است؛ بهتر است این مشخصه را با علائم درج شده روی دستگاه و دفترچه همان نسخه تطبیق دهید.
همچنین قابلیت NCV فقط برای تشخیص اولیه وجود احتمالی ولتاژ کاربرد دارد و نباید به تنهایی برای تایید بی برقی مدار استفاده شود. تست مقاومت، خازن، دیود و پیوستگی نیز باید روی مدار بی برق و پس از تخلیه ایمن بار ذخیره شده انجام شود.
در نهایت، چه زمانی VICTOR 606C+ انتخاب مناسبی است؟
-
اگر به یک کلمپ متر چندمنظوره برای اندازه گیری جریان AC/DC تا ۶۰۰ آمپر، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس و دما نیاز دارید و قابلیت هایی مانند True RMS، Inrush، VFC، Low Z و NCV برایتان کاربرد دارند، VICTOR 606C+ گزینه ای قابل بررسی است.
-
اگر به اندازه گیری جریان AC/DC تا ۶۰۰ آمپر با تاکید بر دقت اعلام شده بهتر و ظرفیت خازنی بالاتر نیاز دارید، UNI-T UT204+ را نیز بررسی کنید. در مقابل، اگر جریان مستقیم یا جریان هجومی برایتان ضروری نیست، می توانید مدل های ساده تر را بر اساس محدوده اندازه گیری، ایمنی و هزینه ارزیابی کنید.
-
در مجموع، بهترین انتخاب بر اساس نوع جریان، دقت مورد نیاز، قطر فک، قابلیت جریان هجومی، امکانات تکمیلی و رده ایمنی انجام می شود. انتخاب دستگاهی با قابلیت های متناسب با کاربرد واقعی، معمولاً منطقی تر از خرید مدلی است که امکانات اضافی آن در کار روزانه استفاده نمی شوند.
اموزش استفاده از مولتی متر کلمپی VICTOR 606C+
مولتی متر کلمپی VICTOR 606C+ دستگاهی چندمنظوره برای اندازه گیری جریان AC و DC، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس و دما است. این دستگاه همچنین قابلیت هایی مانند True RMS، اندازه گیری جریان هجومی، تست دیود، پیوستگی مدار، تشخیص غیرتماسی ولتاژ و اندازه گیری ولتاژ با امپدانس ورودی پایین را ارائه می دهد. برای استفاده صحیح از دستگاه، ابتدا باید حالت اندازه گیری مناسب را انتخاب کنید و سپس مطابق نوع آزمایش، از فک کلمپ یا پراب های اندازه گیری استفاده کنید.
۱. آماده سازی و روشن کردن دستگاه
پیش از شروع اندازه گیری، بدنه، فک کلمپ، سیم های تست و عایق پراب ها را بررسی کنید. در صورت مشاهده ترک، پارگی یا آسیب دیدگی، از دستگاه استفاده نکنید. این مدل با دو عدد باتری ۱.۵ ولتی AAA کار می کند؛ بنابراین از نصب صحیح باتری ها و بسته بودن کامل درپوش محفظه باتری اطمینان حاصل کنید.
برای انجام اندازه گیری، کلید چرخشی را روی حالت موردنظر قرار دهید. پیش از اتصال پراب ها یا نزدیک کردن فک به هادی، علامت و واحد حالت انتخاب شده را روی نمایشگر بررسی کنید. هنگام تغییر حالت نیز ابتدا اتصال ها را در وضعیت ایمن قرار دهید و از تغییر وضعیت کلید در حین اندازه گیری خودداری کنید.
۲. اندازه گیری جریان متناوب AC
برای اندازه گیری جریان AC، از فک کلمپ استفاده می شود و نیازی نیست دستگاه را به صورت سری در مدار قرار دهید.
۱. کلید چرخشی را روی حالت اندازه گیری جریان قرار دهید. دستگاه در این حالت به طور پیش فرض اندازه گیری جریان متناوب را انتخاب می کند.
۲. با فشار دادن ماشه، فک کلمپ را باز کنید.
۳. فقط یک هادی حامل جریان را داخل فک قرار دهید.
۴. هادی را تا حد امکان در مرکز فک نگه دارید و ماشه را به آرامی رها کنید تا فک کاملاً بسته شود.
۵. مقدار جریان را روی نمایشگر بخوانید.
قرار دادن هم زمان هادی فاز و نول یا چند هادی دارای جریان رفت وبرگشت داخل فک، معمولاً باعث نمایش مقدار نادرست می شود؛ زیرا میدان های مغناطیسی هادی ها می توانند یکدیگر را خنثی کنند. برای اندازه گیری دقیق تر، هادی باید در مرکز فک قرار بگیرد و سطح تماس فک تمیز و سالم باشد.
این مدل از فناوری True RMS برای اندازه گیری جریان متناوب استفاده می کند. محدوده اندازه گیری جریان AC در مشخصات این مدل تا ۶۰۰ آمپر است، اما در جریان های بالاتر از ۵۰۰ آمپر، طبق دفترچه دستگاه، زمان اندازه گیری پیوسته نباید از ۶۰ ثانیه بیشتر شود.
۳. اندازه گیری جریان مستقیم DC
برای اندازه گیری جریان DC، کلید چرخشی را روی حالت جریان قرار دهید. سپس دکمه SELECT را به صورت کوتاه فشار دهید تا حالت جریان مستقیم فعال شود.
۱. پیش از اندازه گیری، فک را بدون قرار داشتن هادی ببندید.
۲. اگر دستگاه در حالت بدون هادی مقدار پایه غیرصفر نشان می دهد، دکمه ZERO/INR را به صورت کوتاه فشار دهید تا مقدار پایه صفر شود.
۳. فک را باز کنید و فقط یک هادی حامل جریان DC را داخل آن قرار دهید.
۴. هادی را در مرکز فک نگه دارید و فک را کاملاً ببندید.
۵. مقدار جریان DC را از نمایشگر بخوانید.
در اندازه گیری جریان مستقیم، جهت جریان می تواند در علامت نتیجه تاثیر داشته باشد. همچنین پس از اندازه گیری جریان های بالا ممکن است فک مقداری مغناطیس باقی مانده داشته باشد و نمایشگر در حالت باز مقدار غیرصفر نشان دهد. در این شرایط، صفر کردن مقدار پایه پیش از اندازه گیری بعدی اهمیت دارد.
۴. اندازه گیری جریان هجومی (Inrush)
قابلیت Inrush برای بررسی جریان اولیه هنگام راه اندازی برخی تجهیزات، مانند موتورهای الکتریکی و منابع تغذیه، کاربرد دارد. جریان لحظه شروع به کار ممکن است با جریان عادی تجهیز تفاوت داشته باشد و اندازه گیری آن به عیب یابی راه اندازی کمک می کند.
۱. کلید چرخشی را روی حالت جریان AC قرار دهید.
۲. هادی موردنظر را در مرکز فک قرار دهید و فک را کاملاً ببندید.
۳. دکمه ZERO/INR را حداقل دو ثانیه نگه دارید تا نماد INR روی نمایشگر ظاهر شود.
۴. تجهیز موردنظر را روشن کنید تا دستگاه جریان لحظه راه اندازی را اندازه گیری کند.
۵. مقدار نمایش داده شده را ثبت کنید.
برای خروج از حالت Inrush، دوباره دکمه ZERO/INR را به صورت طولانی فشار دهید تا نماد INR از نمایشگر حذف شود. طبق دفترچه دستگاه، این قابلیت مقدار مؤثر بیشینه جریان را در بازه ای حدود ۲۰۰ میلی ثانیه اندازه گیری می کند؛ بنابراین برای بررسی جریان هجومی طراحی شده است و جایگزین ثبت و تحلیل کامل شکل موج جریان نیست.
۵. اندازه گیری ولتاژ متناوب AC
برای اندازه گیری ولتاژ AC باید از پراب های دستگاه استفاده کنید.
۱. پراب مشکی را به ورودی COM و پراب قرمز را به ورودی اندازه گیری ولتاژ متصل کنید.
۲. کلید چرخشی را روی حالت ولتاژ قرار دهید.
۳. در صورت انتخاب نبودن حالت AC، دکمه SELECT را کوتاه فشار دهید تا علامت AC روی نمایشگر ظاهر شود.
۴. پراب ها را به صورت موازی به دو نقطه مورد اندازه گیری متصل کنید.
۵. مقدار ولتاژ AC را از نمایشگر بخوانید.
حداکثر ولتاژ قابل اندازه گیری این مدل ۶۰۰ ولت AC است. در اندازه گیری ولتاژهای بالا، استفاده از تجهیزات حفاظت فردی و رعایت اصول ایمنی ضروری است. همچنین باید از تماس با قسمت های فلزی بدون عایق پراب و هادی های برق دار خودداری کنید.
۶. اندازه گیری ولتاژ مستقیم DC
برای اندازه گیری ولتاژ DC نیز از ورودی های COM و ولتاژ استفاده می شود.
۱. پراب مشکی را به COM و پراب قرمز را به ورودی ولتاژ وصل کنید.
۲. کلید چرخشی را روی حالت ولتاژ قرار دهید.
۳. حالت DC را انتخاب کنید؛ این حالت در وضعیت پیش فرض اندازه گیری ولتاژ فعال است.
۴. پراب ها را به دو سر منبع تغذیه یا مدار مورد بررسی متصل کنید.
۵. مقدار ولتاژ را روی نمایشگر بخوانید.
محدوده اندازه گیری ولتاژ DC در این مدل تا ۶۰۰ ولت است. هنگام اندازه گیری منابع DC، به قطبیت پراب ها توجه کنید؛ دستگاه در صورت معکوس بودن جهت اتصال، علامت منفی را نمایش می دهد.
۷. استفاده از قابلیت Low Z
حالت Low Z برای اندازه گیری ولتاژ AC با امپدانس ورودی پایین استفاده می شود. این حالت در برخی شرایط می تواند اثر ولتاژهای القایی ناخواسته را کاهش دهد و به تشخیص بهتر ولتاژ واقعی کمک کند.
برای استفاده از آن، کلید چرخشی را روی حالت Low Z قرار دهید، پراب ها را به ورودی های مناسب متصل کنید و آن ها را به صورت موازی به نقاط مورد اندازه گیری وصل کنید. سپس مقدار ولتاژ نمایش داده شده را بخوانید.
حداکثر ولتاژ مجاز برای این حالت در دفترچه دستگاه ۳۰۰ ولت AC اعلام شده است. حالت Low Z می تواند بر مدار مورد بررسی بار الکتریکی وارد کند؛ بنابراین فقط در شرایطی استفاده شود که این روش با نوع مدار سازگار است.
۸. اندازه گیری ولتاژ با حالت VFC
حالت VFC برای اندازه گیری ولتاژ AC در برخی کاربردهای مرتبط با درایوهای فرکانس متغیر و موتورهای دارای کنترل دور به کار می رود. خروجی این تجهیزات ممکن است شکل موج متفاوتی نسبت به برق سینوسی معمولی داشته باشد.
۱. کلید چرخشی را روی حالت ولتاژ AC قرار دهید.
۲. پراب ها را مطابق روش اندازه گیری ولتاژ AC متصل کنید.
۳. دکمه SELECT/VFC را به صورت طولانی نگه دارید تا نماد VFC روی نمایشگر ظاهر شود.
۴. ولتاژ را اندازه گیری و نتیجه را ثبت کنید.
برای خروج از حالت VFC، دکمه SELECT/VFC را دوباره طولانی فشار دهید. این حالت فیلتر پایین گذر را فعال می کند و طبق راهنمای دستگاه برای اندازه گیری ولتاژ AC و جریان AC در کاربردهای سازگار طراحی شده است.
۹. اندازه گیری مقاومت الکتریکی
برای اندازه گیری مقاومت، مدار باید کاملاً بی برق باشد.
۱. کلید چرخشی را روی حالت مقاومت قرار دهید.
۲. پراب مشکی را به COM و پراب قرمز را به ورودی ولتاژ و مقاومت وصل کنید.
۳. از قطع بودن برق مدار و تخلیه کامل خازن ها اطمینان حاصل کنید.
۴. پراب ها را به دو سر مقاومت یا قطعه موردنظر متصل کنید.
۵. مقدار مقاومت را بر حسب اهم، کیلو اهم یا مگااهم بخوانید.
اگر نمایشگر OL را نشان دهد، ممکن است مقاومت از محدوده قابل اندازه گیری بیشتر باشد یا مسیر اندازه گیری باز باشد. در مقاومت های بالا، پایدار شدن قرائت ممکن است چند ثانیه طول بکشد.
۱۰. تست پیوستگی و دیود
قابلیت پیوستگی برای بررسی وجود مسیر الکتریکی و تست دیود برای بررسی اولیه عملکرد دیودها به کار می رود.
تست پیوستگی مدار
۱. برق مدار را قطع کنید و خازن های آن را تخلیه کنید.
۲. کلید چرخشی را روی حالت مقاومت قرار دهید.
۳. پراب ها را به COM و ورودی مربوطه متصل کنید.
۴. دکمه SELECT را کوتاه فشار دهید تا حالت پیوستگی فعال شود.
۵. پراب ها را به دو سر مسیر موردنظر وصل کنید.
در این حالت، اگر مقاومت مسیر کمتر از حدود ۵۰ اهم باشد، دستگاه طبق دفترچه با بوق داخلی پیوستگی را اعلام می کند.
تست دیود
۱. برق مدار را قطع و خازن ها را تخلیه کنید.
۲. دستگاه را در حالت مقاومت قرار دهید و با دکمه SELECT به حالت تست دیود بروید.
۳. پراب قرمز را به آند و پراب مشکی را به کاتد دیود متصل کنید.
۴. مقدار افت ولتاژ مستقیم نمایش داده شده را بخوانید.
اگر دیود در جهت معکوس متصل شود یا مسیر باز باشد، ممکن است دستگاه OL نشان دهد. برای ارزیابی دقیق تر، در بعضی مدارها لازم است قطعه از مدار جدا شود تا قطعات موازی نتیجه را تحت تاثیر قرار ندهند.
۱۱. اندازه گیری ظرفیت خازنی
برای اندازه گیری ظرفیت خازن، تخلیه کامل بار خازن پیش از اتصال دستگاه ضروری است.
۱. کلید چرخشی را روی حالت مقاومت قرار دهید.
۲. پراب مشکی را به COM و پراب قرمز را به ورودی مربوطه متصل کنید.
۳. با فشار کوتاه SELECT، حالت اندازه گیری ظرفیت خازنی را انتخاب کنید.
۴. پراب ها را به دو سر خازن متصل کنید و در خازن های قطب دار، قطبیت را رعایت کنید.
۵. تا پایدار شدن مقدار نمایش داده شده صبر کنید و ظرفیت را بخوانید.
محدوده ظرفیت خازنی VICTOR 606C+ از ۶ نانوفاراد تا ۶ میلی فاراد است. هنگام اندازه گیری خازن های بزرگ، پایدار شدن نتیجه ممکن است حدود ۱۰ ثانیه یا بیشتر طول بکشد. خازن نباید هنگام اندازه گیری به منبع تغذیه یا مدار برق دار متصل باشد.
۱۲. اندازه گیری فرکانس
برای اندازه گیری فرکانس سیگنال، از پراب های اندازه گیری استفاده می شود.
۱. پراب مشکی را به COM و پراب قرمز را به ورودی مربوطه وصل کنید.
۲. کلید چرخشی را روی حالت Hz قرار دهید.
۳. پراب ها را به صورت موازی به منبع سیگنال متصل کنید.
۴. مقدار فرکانس را روی نمایشگر بخوانید.
محدوده اندازه گیری فرکانس طبق مشخصات این مدل از ۱۰ هرتز تا ۱۰ مگاهرتز است. هنگام اندازه گیری در مدارهای الکتریکی، باید حداکثر ولتاژ مجاز ورودی رعایت شود و از اتصال دستگاه به سیگنال هایی با ولتاژ بیش از ظرفیت آن خودداری شود.
۱۳. اندازه گیری دما
برای اندازه گیری دما، از ترموکوپل نوع K سازگار با دستگاه استفاده کنید.
۱. کلید چرخشی را روی حالت °C/°F قرار دهید.
۲. ترموکوپل نوع K را با رعایت قطبیت به ورودی مربوطه و COM وصل کنید.
۳. نوک پراب را با سطح یا نقطه مورد اندازه گیری تماس دهید.
۴. صبر کنید تا مقدار نمایش داده شده پایدار شود.
۵. برای تغییر واحد بین سلسیوس و فارنهایت، دکمه SELECT را فشار دهید.
محدوده دمایی اعلام شده برای دستگاه از ۲۰- تا ۱۰۰۰ درجه سانتی گراد است؛ با این حال، محدوده مجاز پراب نیز باید بررسی شود. پراب K استاندارد ذکرشده در دفترچه همراه این مدل، برای محدوده ۲۰- تا ۲۵۰ درجه سانتی گراد معرفی شده است. برای اندازه گیری دماهای بالاتر، باید پرابی با محدوده دمایی مناسب و سازگار با دستگاه تهیه شود.
۱۴. تشخیص غیرتماسی ولتاژ (NCV) و سیم فاز (LIVE)
دستگاه دارای دو قابلیت تشخیص اولیه وجود ولتاژ است.
حالت NCV
۱. کلید چرخشی را روی NCV قرار دهید.
۲. قسمت بالایی فک کلمپ را به آرامی به هادی یا محل مورد بررسی نزدیک کنید، بدون آنکه به قسمت های برق دار دست بزنید.
۳. در صورت تشخیص میدان الکتریکی AC در محدوده عملکرد دستگاه، علامت های نمایشگر و هشدار صوتی فعال می شوند.
محدوده اعلام شده برای تشخیص NCV حدود ۴۸ تا ۲۵۰ ولت AC است.
حالت LIVE
۱. کلید چرخشی را روی حالت Live قرار دهید.
۲. پراب قرمز را به ورودی مشخص شده وصل کنید.
۳. نوک پراب را مطابق راهنمای دستگاه به محل مورد بررسی نزدیک کنید و هشدارها را مشاهده کنید.
حالت LIVE برای تشخیص اولیه سیم فاز در محدوده تعریف شده دستگاه استفاده می شود. نه NCV و نه LIVE به تنهایی برای تایید بی برقی مدار کافی نیستند؛ برای کار روی مدار باید از روش استاندارد تایید بی برقی و ابزار مناسب استفاده شود.
۱۵. استفاده از Data Hold، نور پس زمینه و چراغ قوه
Data Hold: با فشار کوتاه دکمه HOLD B/L، مقدار فعلی روی نمایشگر ثابت می شود. با فشار دوباره همان دکمه، دستگاه به نمایش زنده مقادیر بازمی گردد.
نور پس زمینه: با نگه داشتن دکمه HOLD B/L به مدت حدود دو ثانیه، نور نمایشگر روشن می شود. نور پس زمینه پس از حدود ۱۵ ثانیه به طور خودکار خاموش می شود.
چراغ قوه: با نگه داشتن دکمه REL/چراغ قوه برای حدود دو ثانیه، چراغ قوه روشن یا خاموش می شود.
اندازه گیری نسبی (REL): با فشار کوتاه دکمه REL، مقدار مبنا از قرائت ها کم می شود. برای خروج از حالت نسبی، دوباره همان دکمه را فشار دهید.
نکات مهم ایمنی هنگام استفاده از VICTOR 606C+:
-
از دستگاه با بدنه، فک یا سیم های تست آسیب دیده استفاده نکنید.
-
هنگام اندازه گیری جریان با فک کلمپ، فقط یک هادی را داخل فک قرار دهید.
-
از اعمال ولتاژ بیشتر از ۶۰۰ ولت AC یا DC به ورودی های دستگاه خودداری کنید.
-
در حالت Low Z، حداکثر ولتاژ مجاز طبق دفترچه ۳۰۰ ولت AC است.
-
اندازه گیری مقاومت، ظرفیت خازنی، دیود و پیوستگی باید روی مدار بی برق انجام شود؛ خازن ها نیز باید پیش از تست تخلیه شوند.
-
پس از اندازه گیری جریان های بالاتر از ۵۰۰ آمپر، زمان تست پیوسته نباید از ۶۰ ثانیه تجاوز کند.
-
قابلیت NCV فقط برای تشخیص اولیه وجود میدان ولتاژ است و نباید برای تایید بی برقی استفاده شود.
-
هنگام اندازه گیری ولتاژ بالا، از تجهیزات حفاظت فردی مناسب استفاده کنید و انگشتان خود را پشت حفاظ پراب نگه دارید.
-
باتری ها را در صورت نمایش نشانگر ضعیف بودن باتری تعویض کنید؛ پیش از تعویض، دستگاه را خاموش کرده و سیم های تست را جدا کنید.
در مجموع، برای استفاده مؤثر از VICTOR 606C+ باید ابتدا حالت مناسب را انتخاب کنید، محدودیت های هر روش اندازه گیری را رعایت کنید و پیش از هر تست، شرایط ایمنی مدار را بررسی کنید. این دستگاه چندین قابلیت اندازه گیری را در یک ابزار جمع کرده است؛ اما برای به دست آوردن نتایج قابل اعتماد، انتخاب درست حالت، اتصال صحیح پراب ها و رعایت محدودیت های فنی هر اندازه گیری ضروری است.

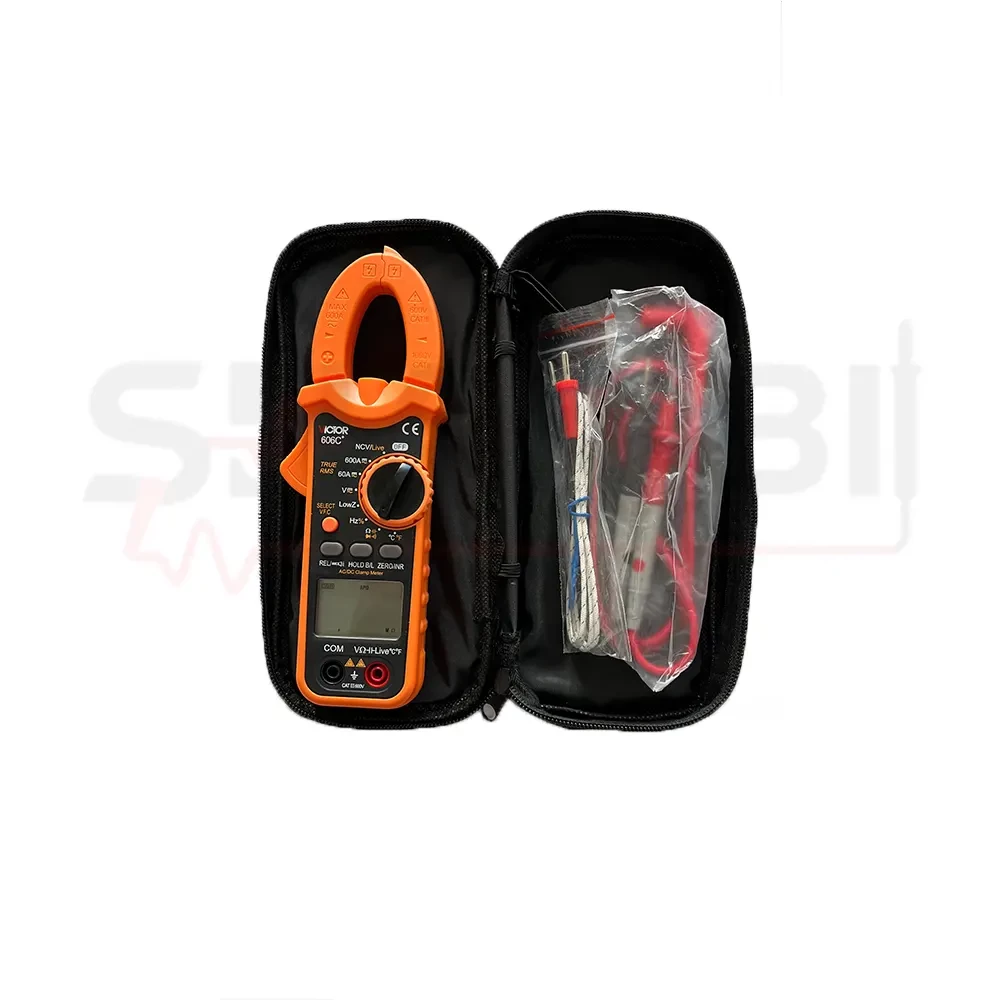

اقلام همراه مولتی متر کلمپی VICTOR 606C+
-
پراب دما ترموکوپل نوع K با محدوده دمایی ۲۰- تا ۲۵۰ درجه سانتی گراد
-
باتری نیم قلمی ۱.۵ ولت AAA (LR03)، ۲
-
سیم های تست اندازه گیری شامل یک جفت سیم قرمز و مشکی
-
دفترچه راهنمای کاربری
-
کیف حمل دستگاه
سوالات متداول درباره مولتی متر کلمپی VICTOR 606C+
۱. مولتی متر کلمپی VICTOR 606C+ چه کمیت هایی را اندازه گیری می کند؟
این دستگاه قابلیت اندازه گیری جریان AC و DC تا ۶۰۰ آمپر، ولتاژ AC و DC تا ۶۰۰ ولت، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی تا ۶ میلی فاراد، فرکانس و دما را دارد. همچنین امکان تست دیود، پیوستگی مدار و تشخیص غیرتماسی ولتاژ AC با قابلیت NCV را فراهم می کند.
۲. آیا VICTOR 606C+ قابلیت اندازه گیری جریان هجومی را دارد؟
بله. این مدل از قابلیت Inrush برای اندازه گیری جریان اولیه هنگام راه اندازی برخی تجهیزات، مانند موتورهای الکتریکی، پشتیبانی می کند. این قابلیت برای بررسی جریان لحظه شروع به کار و عیب یابی مشکلات راه اندازی کاربرد دارد.
۳. فناوری True RMS در VICTOR 606C+ چه کاربردی دارد؟
قابلیت True RMS برای اندازه گیری مقدار مؤثر جریان و ولتاژ متناوب به کار می رود و در بررسی سیگنال هایی با شکل موج غیردقیقاً سینوسی می تواند مفید باشد. با این حال، دقت اندازه گیری به محدوده انتخابی و شرایط سیگنال نیز بستگی دارد.
۴. آیا VICTOR 606C+ امکان اندازه گیری دما را دارد؟
بله. این دستگاه با استفاده از پراب دمای سازگار، دما را در محدوده اعلام شده ۲۰- تا ۱۰۰۰ درجه سانتی گراد اندازه گیری می کند. پراب دمای استاندارد همراه دستگاه طبق اطلاعات سازنده برای محدوده ۲۰- تا ۲۵۰ درجه سانتی گراد مشخص شده است؛ برای اندازه گیری دماهای بالاتر باید از پرابی با محدوده کاری مناسب استفاده شود.
۵. آیا می توان با قابلیت NCV بی برقی مدار را تایید کرد؟
خیر. قابلیت NCV برای تشخیص اولیه وجود احتمالی ولتاژ AC بدون تماس مستقیم با هادی استفاده می شود؛ اما نبود هشدار NCV به معنای بی برق بودن قطعی مدار نیست. برای کار روی مدار، باید از روش استاندارد تایید بی برقی و ابزار اندازه گیری مناسب استفاده شود.
| مشخصات فنی |
مقدار |
| نوع دستگاه |
مولتی‌متر کلمپی دیجیتال |
| محدوده اندازه‌گیری جریان AC |
۶۰ و ۶۰۰ آمپر |
| دقت اندازه‌گیری جریان AC |
±(۴٪ + ۱۰ رقم) |
| محدوده اندازه‌گیری جریان DC |
۶۰ و ۶۰۰ آمپر |
| دقت اندازه‌گیری جریان DC |
±(۴٪ + ۱۰ رقم) |
| محدوده اندازه‌گیری ولتاژ AC |
۶، ۶۰ و ۶۰۰ ولت |
| دقت اندازه‌گیری ولتاژ AC |
±(۰.۸٪ + ۱۰ رقم) در رنج‌های اعلام‌شده؛ دقت نهایی وابسته به رنج است |
| محدوده اندازه‌گیری ولتاژ DC |
۶۰۰ میلی‌ولت، ۶، ۶۰ و ۶۰۰ ولت |
| دقت اندازه‌گیری ولتاژ DC |
±(۰.۵٪ + ۷ رقم) در رنج‌های اعلام‌شده؛ دقت نهایی وابسته به رنج است |
| قابلیت True RMS |
دارد |
| محدوده اندازه‌گیری مقاومت |
۶۰۰ اهم تا ۶۰ مگااهم |
| دقت اندازه‌گیری مقاومت |
±(۱٪ + ۵ رقم) |
| محدوده اندازه‌گیری ظرفیت خازنی |
۶ نانوفاراد تا ۶ میلی‌فاراد |
| دقت اندازه‌گیری ظرفیت خازنی |
±(۵٪ + ۱۰ رقم) |
| محدوده اندازه‌گیری فرکانس |
۱۰ هرتز تا ۱۰ مگاهرتز |
| دقت اندازه‌گیری فرکانس |
±(۰.۳٪ + ۳ رقم) |
| محدوده اندازه‌گیری دما |
۲۰- تا ۱۰۰۰ درجه سانتی‌گراد |
| واحدهای اندازه‌گیری دما |
درجه سانتی‌گراد و فارنهایت |
| دقت اندازه‌گیری دما |
±(۱.۵٪ + ۱۵ رقم) |
| قطر دهانه فک کلمپ |
۳۵ میلی‌متر |
| اندازه‌گیری جریان هجومی (Inrush) |
دارد |
| قابلیت VFC |
دارد |
| قابلیت Low Z |
دارد؛ اندازه‌گیری ولتاژ AC با امپدانس ورودی پایین |
| تشخیص غیرتماسی ولتاژ (NCV) |
دارد |
| تشخیص سیم فاز (LIVE) |
دارد |
| تست دیود |
دارد |
| تست پیوستگی مدار |
دارد؛ همراه با هشدار صوتی |
| اندازه‌گیری نسبی (REL) |
دارد |
| قابلیت Data Hold |
دارد |
| نمایشگر |
LCD دیجیتال با وضوح ۵۹۹۹ شمارش |
| نور پس‌زمینه نمایشگر |
دارد |
| چراغ‌قوه |
دارد |
| نشانگر باتری ضعیف |
دارد |
| نمایش خارج از محدوده اندازه‌گیری |
دارد |
| خاموشی خودکار |
دارد |
| منبع تغذیه |
۲ عدد باتری ۱.۵ ولتی AAA (LR03) |
| رده ایمنی |
CAT III 600V؛ پیش از انتشار با علامت درج‌شده روی دستگاه تطبیق داده شود |
| استاندارد |
CE و IEC 61010 مطابق اطلاعات سازنده |
| رنگ بدنه |
مشکی و نارنجی |
| ابعاد دستگاه |
۲۰۷ × ۷۲ × ۳۹ میلی‌متر |
| وزن دستگاه |
حدود ۲۳۶ گرم |
| اقلام همراه استاندارد |
دفترچه راهنما، ۲ عدد باتری، سیم‌های تست، پراب دما و کیف حمل |
