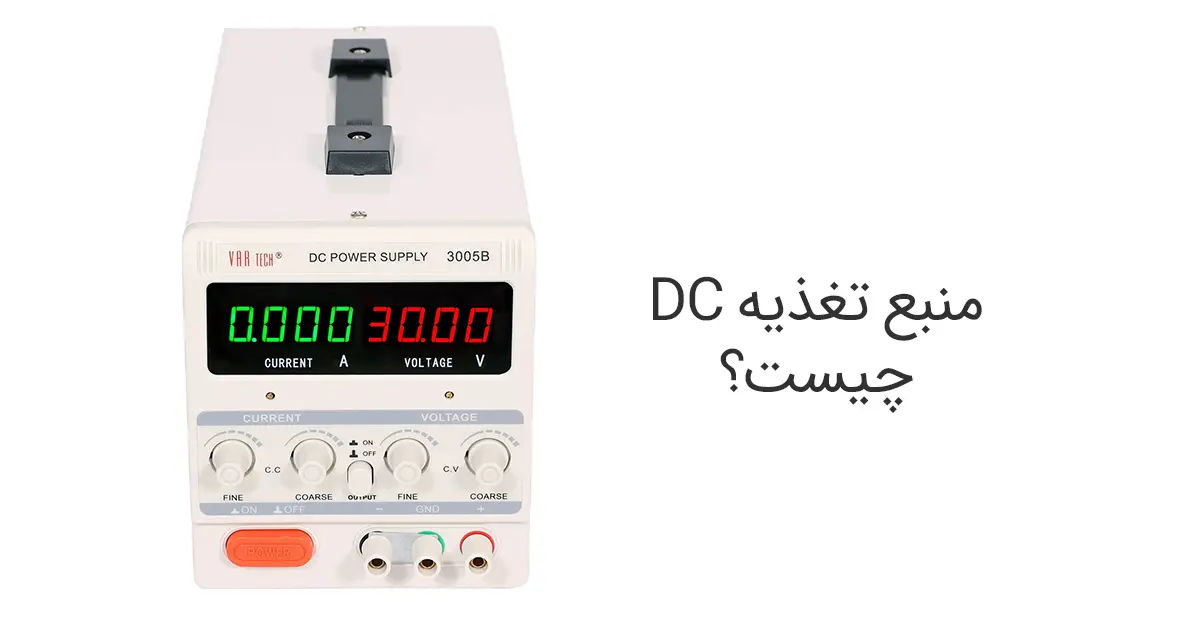

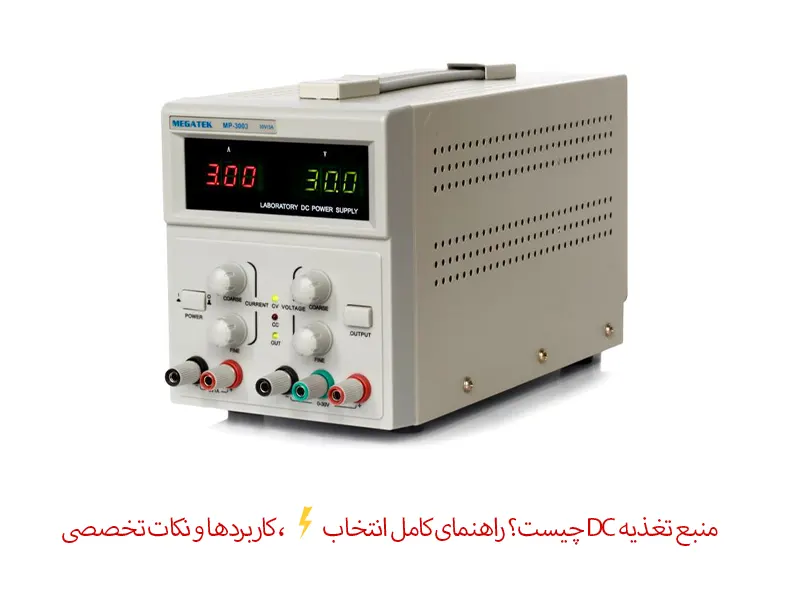

در دنیای مدرن الکترونیک و مهندسی برق، منبع تغذیه DC (Direct Current Power Supply) یکی از ابزارهای کلیدی و غیرقابل‌جایگزین به‌شمار می‌رود. این دستگاه وظیفه دارد جریان برق متناوب (AC) را به جریان مستقیم (DC) تبدیل کند تا تجهیزات الکترونیکی بتوانند با ولتاژ و جریان پایدار کار کنند. بدون وجود یک منبع تغذیه مطمئن، عملکرد مدارها، ماژول‌ها و دستگاه‌های حساس به‌شدت دچار اختلال خواهد شد. چه در آزمایشگاه‌های تحقیقاتی، چه در تعمیرگاه‌های تخصصی و چه در پروژه‌های DIY مبتنی بر میکروکنترلرها، منبع تغذیه DC همواره نقشی محوری ایفا می‌کند.
با توجه به تنوع کاربردها، انواع مختلفی از منابع تغذیه طراحی شده‌اند که هرکدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. در این مقاله قصد داریم به‌صورت جامع و تخصصی، ساختار، عملکرد، انواع و کاربردهای منبع تغذیه DC را بررسی کنیم تا راهنمایی مفید برای مهندسان، تکنسین‌ها و علاقه‌مندان به حوزه الکترونیک باشد.
کاربردهای منبع تغذیه DC
منبع تغذیه DC در حوزه‌های مختلفی از فناوری و مهندسی کاربرد دارند. این دستگاه‌ها به‌طور گسترده‌ای در آزمایشگاه‌های الکترونیک و فنی برای تست و تحلیل مدارها مورد استفاده قرار می‌گیرند. همچنین در تعمیرگاه‌های موبایل و لپ‌تاپ، برای بررسی عملکرد قطعات الکترونیکی و تأمین ولتاژ موردنیاز استفاده می‌شوند. در خطوط تولید و فرآیندهای تست تجهیزات صنعتی نیز نقش مهمی ایفا می‌کنند. پروژه‌های آموزشی و تحقیقاتی مبتنی بر آردوینو، رزبری‌پای و انواع میکروکنترلرها نیز بدون وجود یک منبع تغذیه دقیق، به‌سختی قابل اجرا هستند. علاوه بر این، در راه‌اندازی مدارهای LED، سیستم‌های صوتی، و دستگاه‌های حساس پزشکی، منبع تغذیه DC به عنوان یک ابزار کلیدی در تأمین توان پایدار و کنترل‌شده شناخته می‌شود.
اجزای اصلی منبع تغذیه DC
منبع تغذیه DC از چندین جزء کلیدی تشکیل شده است که هر کدام نقشی حیاتی در فرآیند تبدیل برق و ارائه توان پایدار ایفا می‌کنند. درک عملکرد هر یک از این اجزا برای انتخاب، طراحی و استفاده صحیح از منبع تغذیه بسیار ضروری است. در ادامه به بررسی مهم‌ترین بخش‌های تشکیل‌دهنده یک منبع تغذیه DC می‌پردازیم:
1. ورودی AC
در اکثر منابع تغذیه، ورودی دستگاه با برق متناوب شهری (AC) تغذیه می‌شود. این ورودی معمولاً 220 ولت یا 110 ولت است که بسته به کشور محل استفاده متفاوت خواهد بود. ولتاژ ورودی از طریق کابل برق به داخل دستگاه منتقل می‌شود و نقطه آغاز فرآیند تبدیل به DC است.
2. ترانسفورماتور (Transformer)
ترانسفورماتور وظیفه دارد ولتاژ ورودی AC را به مقدار مورد نظر کاهش یا افزایش دهد. در منابع تغذیه خطی، این قطعه معمولاً بزرگ و سنگین است. انتخاب ترانسفورماتور مناسب، مستقیماً بر ایمنی و کارایی کل سیستم اثر می‌گذارد.
3. یکسوساز (Rectifier)
بعد از ترانسفورماتور، جریان AC باید به جریان مستقیم (DC) تبدیل شود. این وظیفه به‌عهده مدار یکسوساز است که معمولاً شامل دیودها یا پل دیود (bridge rectifier) می‌شود. خروجی این بخش هنوز دارای نوسانات زیادی است و نیاز به فیلتر شدن دارد.
4. فیلتر (Filter) و رگولاتور (Regulator)
فیلتر معمولاً شامل خازن‌هایی است که نوسانات و ریپل‌های ولتاژ را کاهش می‌دهد. سپس، رگولاتور وارد عمل شده و وظیفه تثبیت ولتاژ خروجی را بر عهده دارد. رگولاتورها می‌توانند از نوع خطی یا سوئیچینگ باشند و بسته به نوع طراحی، دقت و بازده متفاوتی دارند.
5. مدار کنترل و نمایشگر
در منابع تغذیه حرفه‌ای، مدار کنترل برای تنظیم دقیق ولتاژ و جریان خروجی به‌کار می‌رود. این بخش معمولاً دارای کلیدهای چرخشی، دکمه‌ها یا صفحات لمسی است. همچنین یک نمایشگر دیجیتال یا آنالوگ، مقدار ولتاژ و جریان خروجی را به‌صورت زنده نمایش می‌دهد تا کاربر بتواند عملکرد سیستم را به‌دقت تحت نظر داشته باشد.
انواع منابع تغذیه DC و ویژگی‌های آن‌ها
منابع تغذیه DC بسته به نحوه طراحی، تکنولوژی ساخت و کاربرد نهایی به انواع مختلفی تقسیم می‌شوند. شناخت تفاوت‌ها و مزایای هر نوع، به کاربران کمک می‌کند تا بسته به نیاز خود، بهترین انتخاب را داشته باشند. در این بخش با رایج‌ترین انواع منابع تغذیه مستقیم آشنا می‌شویم:
1. منبع تغذیه خطی (Linear Power Supply)
منابع تغذیه خطی از تکنولوژی ساده‌تری نسبت به مدل‌های سوئیچینگ استفاده می‌کنند. در این نوع، ولتاژ ورودی AC پس از عبور از ترانسفورماتور، یکسوساز و فیلتر، مستقیماً به یک رگولاتور خطی متصل می‌شود که وظیفه تثبیت ولتاژ را بر عهده دارد.
ویژگی‌ها:
- ولتاژ خروجی بسیار صاف و بدون نویز
- دقت بالا در تنظیم ولتاژ
- ساختار ساده و تعمیرپذیر
معایب:
- بازده پایین (اتلاف انرژی به صورت گرما)
- حجم و وزن بالا به دلیل استفاده از ترانس بزرگ
- مناسب بیشتر برای مصارف آزمایشگاهی و تجهیزات حساس
2. منبع تغذیه سوئیچینگ (Switching Power Supply)
در منابع تغذیه سوئیچینگ، برق AC ابتدا به DC تبدیل شده و سپس با فرکانس بالا دوباره سوئیچ می‌شود تا از طریق یک ترانسفورماتور کوچک‌تر به سطح ولتاژ مورد نظر برسد. پس از آن، مجدداً عملیات یکسوسازی و فیلتر انجام می‌شود.
ویژگی‌ها:
- راندمان بالا (تا ۹۰٪ و بیشتر)
- اندازه و وزن بسیار کمتر نسبت به مدل‌های خطی
- مناسب برای کاربردهای صنعتی، مخابراتی و دستگاه‌های پرمصرف
معایب:
- پیچیدگی مدار و دشواری در تعمیر
- احتمال تولید نویز در خروجی
- نیاز به طراحی دقیق برای جلوگیری از اختلالات EMI
3. منبع تغذیه قابل تنظیم (Adjustable Power Supply)
این نوع منابع تغذیه می‌توانند ولتاژ و گاهی جریان خروجی را در بازه مشخصی تنظیم کنند. بسیاری از مدل‌ها دارای نمایشگر دیجیتال، ولوم تنظیم و قابلیت محدودسازی جریان (current limiting) هستند.
کاربردها:
- آزمایشگاه‌ها
- پروژه‌های تحقیقاتی
- تعمیرات قطعات الکترونیکی حساس
4. منابع تغذیه رومیزی، ماژولی و قابل حمل
منابع تغذیه DC از نظر فرم‌فاکتور نیز به چند دسته تقسیم می‌شوند:
- رومیزی (Bench Power Supply): حرفه‌ای، پرقابلیت، مناسب آزمایشگاه‌ها
- ماژولی: کوچک، قابل نصب در تابلو یا رک
- قابل حمل (Portable): مناسب برای تعمیرکاران سیار یا پروژه‌های خارج از کارگاه
کاربردهای منبع تغذیه DC در صنایع، آزمایشگاه و پروژه‌های الکترونیکی
منبع تغذیه DC یکی از ابزارهای بنیادی در دنیای الکترونیک و مهندسی برق است که بدون آن، راه‌اندازی یا تست بسیاری از مدارها و دستگاه‌ها غیرممکن خواهد بود. این دستگاه با تأمین ولتاژ و جریان پایدار، نقش کلیدی در راه‌اندازی، عیب‌یابی و تست سیستم‌های مختلف ایفا می‌کند. در ادامه به مهم‌ترین کاربردهای آن در حوزه‌های مختلف می‌پردازیم:
1. آزمایشگاه‌های الکترونیک و تحقیقاتی
در محیط‌های آزمایشگاهی، منبع تغذیه DC برای تغذیه مدارهای آزمایشی، بررسی عملکرد قطعات و تحلیل پاسخ سیستم‌ها تحت شرایط مختلف ولتاژ و جریان استفاده می‌شود. مدل‌های قابل تنظیم با نمایشگر دقیق، امکان بررسی رفتار مدارها با دقت بالا را فراهم می‌کنند.
2. تعمیرگاه‌های موبایل، لپ‌تاپ و تجهیزات الکترونیکی
یکی از ابزارهای ضروری در تعمیرگاه‌ها، منبع تغذیه DC است. برای مثال در تعمیر موبایل، به‌کمک پاور DC می‌توان عملکرد برد را بدون نیاز به باتری بررسی کرد و میزان جریان مصرفی را به‌دقت مشاهده نمود. این ویژگی کمک می‌کند تا اتصال کوتاه، خرابی ICها یا دیگر مشکلات سخت‌افزاری سریع‌تر شناسایی شوند.
3. تولید، تست و کنترل کیفی تجهیزات صنعتی
در صنایع مختلف، هنگام تولید بردهای الکترونیکی یا مونتاژ دستگاه‌ها، نیاز به تست عملکرد مدار با یک منبع تغذیه پایدار وجود دارد. منبع تغذیه DC صنعتی در این زمینه به‌کار می‌رود تا از صحت عملکرد دستگاه در شرایط کاری واقعی اطمینان حاصل شود. برخی از مدل‌ها قابلیت کنترل از راه دور یا ارتباط با سیستم‌های اتوماسیون صنعتی را نیز دارند.
4. پروژه‌های مبتنی بر آردوینو، رزبری‌پای و میکروکنترلرها
پروژه‌های آموزشی، تحقیقاتی و مهندسی که از میکروکنترلرهایی مانند Arduino یا بردهای توسعه‌ای مانند Raspberry Pi استفاده می‌کنند، نیازمند منبع تغذیه دقیق و قابل کنترل هستند. تنظیم ولتاژ ۳.۳ یا ۵ ولت با جریان مناسب، از جمله نیازهای رایج در این پروژه‌هاست که توسط منابع تغذیه آزمایشگاهی برآورده می‌شود.
5. مدارهای LED، سیستم‌های صوتی و تجهیزات حساس پزشکی
در طراحی و اجرای مدارهای روشنایی LED، سیستم‌های صوتی حرفه‌ای یا دستگاه‌های پزشکی حساس، ولتاژ و جریان باید دقیقاً مطابق با مشخصات باشد. نوسانات یا افت ولتاژ می‌تواند به عملکرد این دستگاه‌ها آسیب بزند. در چنین مواردی استفاده از منبع تغذیه DC با قابلیت رگولاسیون دقیق، ضروری است.
